Как сделать кукушку на крыше дома своими руками

На каких крышах можно построить кукушку

В принципе, никаких ограничений нет. Все зависит от размеров самой крыши. На фотографии ниже показана мансардная крыша с кукушкой

Обратите внимание, что архитекторы не стали использовать в конструкции кровли мансардные окна, которые стоят дорого. Они установили два фронтонных окна и одно в скворечнике

И это намного дешевле. При этом полностью была решена проблема мансардного освещения, потому что для такого дома три окна более, чем достаточно.

Кукушка на мансардной крыше Источник postroimdom69.ru

Или другой вариант – четырехскатная крыша с кукушкой. На фото ниже один из таких вариантов показан

Обратите внимание, что в кровельную конструкцию вставлены мансардные окна, именно они и решают задачу освещения подкровельного пространства. В этом случае скворечник играет, скорее всего, чисто декоративную функцию

То есть он собой украшает крышу, и не более того. Хотя надо отметить, что это делают не всегда. Есть конструкции, в которых используют не одну кукушку, а несколько. Тогда именно с их помощью и увеличивают световой поток. То есть таким образом уходят от применения дорогих мансардных окон.

Кукушка в четырехскатной крыше Источник goldkryshi.ru

Принцип устройства

Крыша, на которой размещена кукушка, имеет в своей конструкции небольшой выступ, расположенный в мансардном этаже. Как правило, в таком дополнении располагают окно, чтобы увеличить объём естественного света в комнатах. Такое название она получила, потому что по внешнему виду этот элемент напоминает часы с кукушкой.

Принцип монтажа включает в себя несколько этапов, но перед началом работ необходимо сделать замеры. Работы по устройству такой «кукушки» следует проводить внимательно, контролировать параметры конструкции — угол наклона, глубину вреза и т.д.

Этапы работ:

1. Начинают работы с установки мауэрлата. Он представляет из себя брус сечением 10х10 сантиметров, предназначенный для опоры стропильной системы.
2. Сборка и монтаж стропильной системы. Она выступает как «скелет» для кровельного покрытия. Её рассчитывают, учитывая снеговые и ветровые нагрузки, приходящиеся на крышу, а также собственный вес кровли и временные нагрузки.
3. Для того чтобы придать конструкции необходимую жёсткость, используют дополнительные крепления в виде распорок, устанавливаемых между двумя соединёнными стропильными ногами.

Стропильная система крыши с кукушкой

1. После того как монтаж стропил завершён, переходят к укладке обрешётки. Тип её определяется в соответствии с выбранным кровельным покрытием. Обрешётка может быть установлена с определённым шагом или сплошной. В качестве материала для неё используют обрезные и необрезные доски, а также листы фанеры и ОСБ-плиты.
2. Нельзя игнорировать монтаж гидро- и пароизоляции. Эти мероприятия позволят увеличить срок эксплуатации кровли.
3. Укладка теплоизоляционных материалов для мансардного этажа позволит сохранять тепло зимой и не перегреваться воздуху внутри помещения летом.
4. Укладка материала кровли. Он должен быть одинаковым для всей крыши, это обеспечит общую эстетическую привлекательность.

Сложностью при монтировании такой кровельной системы является наличие внутренних углов. В этих местах может происходить скопление снега и, соответственно, увеличение нагрузки — поэтому рекомендуется делать сплошную обрешётку.

Строительный портал №1

Четырехскатная крыша – это не только красиво, но и надежно, поэтому многие пытаются сделать ее собственными руками.

Однако очень важно, чтобы сделанная четырехскатная крыша своими руками обладала не только устойчивостью, прочностью и огнестойкостью. Она также должна защищать подкровельное пространство от проникновения в него холодных воздушных масс и атмосферных осадков

Давайте рассмотрим, как построить четырехскатную крышу своими руками с минимальными финансовыми затратами.

Сделать четырехскатную крышу – задача не самая простая. Для ее реализации необходимо обладать хорошими строительными навыками и опытом работы, так как возведение ее стропильной системы отличается особой сложностью.

Четырехскатные крыши делятся на несколько типов. И для того чтобы подобрать для своей кровли оптимальный вариант, необходимо ознакомиться с их достоинствами и недостатками.

Виды кукушек на крыше

Существует достаточно большое количество дизайнерских проектов кукушатника, но не всегда имеет смысл копировать оформление и стиль пристройки. Форма каркаса кукушки, его размеры и способ привязки всегда выбираются индивидуально проектировщиком, исходя из параметров здания и крыши.

Из всех любительских конструкций кукушки наибольшей популярностью пользуются:

• Схемы с простым оконным проемом;
• Конструкции с проемом в полный рост, балконом и выносом площадки на дополнительных опорах;
• Кукушки-короба для ломаных крыш и мансардных помещений.

Все перечисленные схемы отличаются лишь размером оконного проема и форма крыши. Конструктивно кукушки представляют собой всего лишь каркас из бруса, зашитый на стропильных балках крыши. Схема практически не изменилась с момента появления классической стропильной системы кукушки на крыше.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

На каких крышах можно построить кукушку

В принципе, никаких ограничений нет. Все зависит от размеров самой крыши. На фотографии ниже показана мансардная крыша с кукушкой

Обратите внимание, что архитекторы не стали использовать в конструкции кровли мансардные окна, которые стоят дорого. Они установили два фронтонных окна и одно в скворечнике

И это намного дешевле. При этом полностью была решена проблема мансардного освещения, потому что для такого дома три окна более, чем достаточно.

Кукушка на мансардной крыше Источник postroimdom69.ru

Или другой вариант – четырехскатная крыша с кукушкой. На фото ниже один из таких вариантов показан

Обратите внимание, что в кровельную конструкцию вставлены мансардные окна, именно они и решают задачу освещения подкровельного пространства. В этом случае скворечник играет, скорее всего, чисто декоративную функцию

То есть он собой украшает крышу, и не более того. Хотя надо отметить, что это делают не всегда. Есть конструкции, в которых используют не одну кукушку, а несколько. Тогда именно с их помощью и увеличивают световой поток. То есть таким образом уходят от применения дорогих мансардных окон.

Кукушка в четырехскатной крыше Источник goldkryshi.ru

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Как сделать кукушку на крыше своими руками – конструкция и

Проектируя личный дом, возможно столкнуться со множеством неприятностей, наиболее значимая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая свойство, прочность и долговечность кровли.

Обстановка осложняется, в случае если планируется строительство жилой мансарды, поскольку при таких условиях необходимо думать о высоте потолка в подкровельном пространстве, о естественном освещении. Довольно часто выходом из этого тяжёлого положения делается крыша с кукушкой, которая не только оказывает помощь оборудовать жилое пространство, вместе с тем делает дом более уникальным и запоминающимся.

Стадии строительного процесса

Перейдем к рассмотрению раздела: стадии строительного процесса.

Для устройства многощипцовой крыши своими силами требуется план выполнения работ, отступать от которого категорически не предлагается лучше. Теперь перейдем непосредственно к этапам строительства:

• Теперь можно переходить к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. В случае если запланирован монтаж полувальмовой либо вальмовой крыши, нужно установить усиленные нарожниками диагональные стропила.

• В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины либо уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.

  Для монтажа стропил используются металлические скобы, пластины, уголки

• В случае если дом имеет большую площадь, вероятнее всего, требуется монтаж потолочных балок (продольных либо поперечных), выполняющих функцию затяжек.
• Для начала нужно снять размеры дома.

• После этого помещается пароизоляционный материал, обрешетка и контробрешетка (вентсистема), верхняя часть стропил крепится на коньке.

  Перед монтажом кровли монтируется вентиляционная система

• Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

  Чертеж стропильной системы многощипцовой крыши

• Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).

_

Строительство – вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Устройство – совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Кровля – верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. (СНиП II-26-76); – верхний элемент покрытия, защищающий здание от атмосферных осадков. (ВСН 35-77)

Проект – проектно-сметная документация, разработанная для конкретного объекта в соответствии с требованиями Строительные нормы и правила на пор. разработки, согласования и утверждения проектно-сметной документации. (СНиП 3.01.01-85)

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости. (ГОСТ 2.305-68)

Установка – энерг. условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи. (ГОСТ 2.701-84)

Материал –  любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Материалы –  собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

Процесс изготовления скворечника

Рассмотрим подробнее как сделать крышу с кукушкой на примере различных вариантов.

Сборка кукушки-окна

• замеряется высота конька;
• фронтонные стропила вырезаются с запасом по 5 см, после чего устанавливаются;
• установка балки конька, с предварительной установкой опорной доски;
• монтаж рамы окна;
• укрепление обрешетки фанерными листами или ОСБ-плитой;
• монтаж слоя утеплителя и гидроизоляции;
• монтаж покрытия кровли с ендова.

Плоская крыша скворечника

Для обустройства данного вида скворечника потребуется гораздо денег и материала, а также времени. Поскольку выступ с прямой крышей оказывает большое давление на стропила. При обустройстве постройки более полуметра высотой, желательно применять дополнительные опоры. Этапы монтажа классической надстройки:

• монтаж каркасной конструкции из бруса 6*8 см, с дальнейшим укреплением на саморезах;
• установка вертикалей фронтона и соединение поперечиной сверху;
• монтаж поперечных перекрытий крыши и вертикалей обрешетки;
• набивка опорной доски, для упора каркаса верхней части;
• монтаж обрешетки из фанерных листов и вагонки;
• устройство контробрешетки;
• утепление и гидроизоляция.

Монтаж шатровой и другой кровли с кукушкой можно посмотреть в видео-роликах, расположенных на сайте компании.

Изготовление пристройки к крыше в виде кукушки проводится в такой последовательности:

1. Сборка двух фронтонных стропил.
2. Установка коньковой балки.
3. Сборка каркаса пристройки из вертикальных и горизонтальных деталей.
4. Монтаж контробрешетки и обрешетки.
5. Установка утеплителя и мембранной пленки.
6. Накрывание сооружения кровельным материалом.
7. Проведение внутренней обшивки чердака и пристройки.

В заключение выполняется монтаж доборных деталей, окна и декорирование сооружения.

Как сделать кукушку на крыше

Строительство кукушатника-окна начинают со сборки двух фронтонных стропил. Предварительно потребуется замерить высоту коньковой балки и выбрать место на паре стропильных балок для будущей установки надстройки.

Заготовки фронтонных стропил вырезают обязательно с запасом в 50 мм по длине каждого элемента, это помогает выровнять и подрезать опорные поверхности при установке V-образной заготовки на мауэрлате. Концы балок подрезают ножовкой вертикально и прихватывают гвоздями к пяткам рядовых стропил.

Далее необходимо установить коньковую балку кукушатника. Предварительно под коньковым прогоном крыши дома между опорными стропилами набивают опорную доску, к которой будет крепиться конек кукушатника, вторую часть нашивают между балками над мауэрлатом. Брус конька необходимо отмерить по месту установки, как только фронтон надстройки будет выровнен по вертикальной нитке строительного отвеса.

Далее следует установка рамы окна кукушки, перед тем как крепить, ее тоже необходимо выровнять по вертикали и по плоскости фронтона. После того как тоннель кукушки будет усилен каркасом, переходят к заделке обрешетки крыши надстройки. Обычно для этих целей используют фанеру или плиты ОСБ. Остается лишь подбить гидроизоляцию, утепление и установить кровельное покрытие с ендова.

Строим классический вариант кукушки

Собрать кукушатник с плоской крышей несколько сложнее, на его обустройство уйдет примерно вдвое больше материалов и времени. Так как классическая кукушачья надстройка строится посередине кровельного ската, вес конструкции создает повышенное давление на стропила, и самое главное – при сильных порывах ветра боковые балки может оторвать от конькового прогона. Поэтому корпус надстройки высотой более 60 см обязательно строят с дополнительными опорами на потолочное перекрытие.

Первоначально потребуется собрать каркас основания будущего «домика». Его сшивают из бруса 60х80 мм. Раму крепят на стропильных ногах с помощью струбцин, запускают полотно гидроизоляции и пришивают саморезами.

Следующим этапом потребуется установить вертикальные опоры фронтона, соединить их в верхней части горизонтальной поперечиной и закрепить доску будущего подоконника. Далее устанавливаются поперечины крыши кукушки и вертикальные бруски обрешетки.

Для обустройства плоской кровли нужно будет между стропилами набить опорную доску, на которую будет опираться каркас верхней части кукушки. Его вырезают из сороковки и крепят к стропилам гвоздями, верхний край поперечины должен выступать на 15-20 мм над кровельным покрытием.

Самым простым этапом считается монтаж обрешетки, ее набивают из водостойкой фанеры или собирают из профилированной вагонки. После того как корпус кукушки собран, на потолок нашивают доски и рейки контробрешетки. Поверх натягивают полотно изоспана, запускают изоляцию под линию стыка с кровельным покрытием крыши дома.

Маленькая кукушка для вентиляции и освещения

В том случае, если требуется изготовить небольшие вентиляционные окна, то сделать кукушку можно более простым способом. В этом случае каркас устанавливают на стропила без дополнительных опор. Считается, что такой вариант менее всего склонен к протечкам на стыках гидроизоляции.

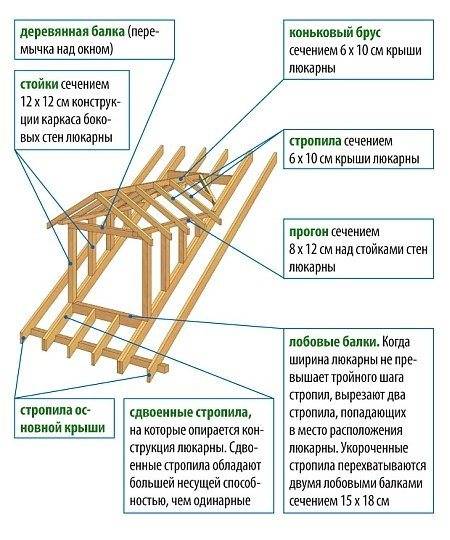

Чтобы удержать корпус кукушатника, балки крыши выполняют сдвоенными. В этом случае отрезки бруса, образующие боковые стены, прибивают прямо к стропилам, а для изготовления фронтона используют раму на лобовых балках.

Двухскатную крышу собирают из реек, всю конструкцию кукушатника зашивают фанерой, как изнутри, так и снаружи постройки. Конструкцию обычно утепляют ЭППС и закрывают пленочной гидроизоляцией.

Основные функции

Еще на этапе проектирования следует определиться с задачами, которые будут возлагаться на пристройку. Ее изготовление связано со строительными сложностями и дополнительными затратами.

При правильном планировании кукушатник может выполнять такие функции:

1. Расширение пространства под кровлей вплоть до создания дополнительного этажа. Появляется возможность обустройства жилой комнаты, мастерской, склада, спортзала.
2. Организация естественного освещения, которое более комфортно для восприятия. Снижение затрат на электроэнергию, так как лампы будут включаться только в темное время суток.
3. Обустройство небольшого фронтона со стандартным вертикальным остеклением. Такой вариант обходится намного дешевле, чем наклонные и горизонтальные изделия.
4. Качественное проветривание помещения. Окно обеспечит приток свежего воздуха, создание тяги и эффективный отвод влаги.
5. Улучшение внешнего вида здания. Каждому владельцу недвижимости хочется, чтобы она выглядела необычно и выделялась на фоне окружающих ее построек.

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО! До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий. В конце приступают к монтажу кобылок, формирующих карнизный свес

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

• Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
• Стропильная нога — составная часть, несущая на себе кровлю;
• Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
• Затяжка — часть, объединяющая конструкцию у основания;
• Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
• Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
• Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
• Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
• Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

• Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
• Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
• Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
• Обеспечить надежную гидроизоляцию;
• Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

Чертеж двускатной крыши

Делаем выбор: мансардное окно или окно-кукушка

окна на мансардном этаже

Виды фасадных оконных систем

ВертикальныеНаклонные

При изготовлении окон производители используют различные материалы: деревянные рамы, алюминий и профиль ПВХ.

Окна-кукушки

• способность образовывать в комнате нишу;
• создание приглушенного освещения.

люкарна

Виды слуховых окон

Такие элементы способны оживить внешний вид постройки и сделать её более эстетичной. С их помощью обеспечивается доступ дневного света как на чердаки, так и на мансарды. На сегодняшний день в на рынке представлены различные варианты дизайна слуховых окон, отличаются они в основном по стоимости. Оформление может быть любым, благодаря чему такую конструкцию с легкостью могут выбрать как владельцы дорогостоящих коттеджей, так и собственники небольшой дачной постройки.Форма и размер такого окошка могут быть совершенно произвольными – большие круглые, маленькие квадратные, восьми- или шестиугольные изящные проёмы – выбирайте любое!

Основные формы

Окна в форме квадрата или прямоугольника

Балконные.Такие конструкции (состоят из двух, соединенных между собой профилем стеклопакетов разного размера) монтируются непосредственно в скате крыши.

Карнизные.Этот вид оконных систем устанавливается тогда, когда мансарда имеет слишком высокий пристенок.

Все современные конструкции, будь то треугольное окно или же мансарда с кукушкой, изготавливаются на специальном оборудовании. Для производства используются в основном качественные современные материалы, позволяющие добиться максимально долгого срока службы и привлекательного внешнего вида. Перед тем, как оконные системы передаются в реализацию, они в обязательном порядке проходят предпродажную подготовку: тестируются на прочность на специальных стендах. Такой подход к производству позволяет компаниям гарантировать высокое качество оконной продукции, которая отличается высокой прочностью, долговечностью и функциональностью.

Установка

Установка

1. Подготавливается место.
2. Вырезается гидроизоляционный материал, при этом оставляется запас с каждой стороны, приблизительно по 20 см. Все края заворачиваются внутрь мансарды.
3. Обрезается обрешетка (создается проем нужного размера).
4. Вырезается или снимается кровельное покрытие в месте, где будет находиться мансардное окно.
5. В нижней части образовавшегося проема прибивается монтажный брус. Его толщина не должна быть меньше 50 мм, так как в процессе эксплуатации на него будет оказываться значительная нагрузка.
6. Закрепляются края пленки (гидроизоляционной). Нижняя часть крепится к брусу (монтажному), а верхняя часть изоляции – к деревянной обрешетке. Боковые части гидроизоляционного покрытия вытаскиваются наружу и фиксируются к деревянным элементам стропильной системы.
7. Вставляется оконная конструкция и выравнивается при помощи строительного уровня. Ее фиксация к стропильной системе осуществляется посредством специальных крепежных элементов, которые продаются вместе с мансардными окнами (входят в комплектацию). Чтобы систему было удобно устанавливать, специалисты рекомендуют на время демонтировать открывающиеся створки. Голая рама имеет более легкий вес и с ней сможет справиться один человек без посторонней помощи. Также для более надёжной фиксации и дополнительной теплоизоляции применяют монтажную пену (в зимнее время следует использовать полиуретановую пену с пометкой, говорящей о возможности использовать при минусовых температурах)

Мансардные окна

Конструкции данного типа начали завоевывать свою популярность в России не так давно. Мансардные окна вмонтированы под наклоном в саму крышу и обеспечивают обзор пространства в вертикальной плоскости. Дождь, град и снег заставляет проектировщиков укреплять конструкцию дополнительными изоляционными материалами.

В комплект мансардного окна входит:

• Стеклопакет.
• Откосы и водоотвод.
• Термоизоляция.
• Оклад для рамы.
• Сетка для сдерживания насекомых.

Мансардные окна не ослабляют перекрытия крыши, поэтому их можно добавлять к конструкциям типовых проектов, представленных на нашем сайте.

Преимущества

Среди достоинств мансардного окна, прежде всего, стоит отметить большую вариативность модельного ряда. Вы может заказать строительство типовых зданий с треугольным или квадратным проемом. Оба варианта придадут экстерьеру дома привлекательный вид и обеспечат защиту от любопытных соседей с биноклями.

Увеличение площади освещаемого пространства – еще одно преимущество мансардного окна. Естественного освещения в дневное время суток более чем достаточно.

К числу преимуществ окон данного типа также можно отнести простоту монтажа.

Возведение мансардной крыши

Если вы строите дом с нуля, то мансарда будет сразу включена в проект дома. А значит, до начала строительства крыши вам необходимо только выгнать на нужную высоту стены и фронтоны будущей мансарды. Если же вы делаете монтаж мансардной крыши на дом, где она не была предусмотрена заранее, то придется собрать бумаги:

• Обращаетесь в БТИ за разрешением на достройку.
• Далее нужно подготовить проект будущей мансарды. Вы можете сделать это самостоятельно или прибегнув к услугам специалистов.
• Опять идете в БТИ, где вам должны утвердить проект.

Теперь осталось только демонтировать старую кровлю и стропильную систему, а потом достроить мансардный этаж по чертежам нового проекта.

Монтаж изоляции и обрешетки

Далее осуществляем строительство стропильной системы. Теперь можно приступать к устройству самой крыши. Прежде всего, покрываем всю поверхность кровли слоем гидроизоляционной мембраны. Полотно настилаем, начиная с нижнего края ската, нахлест делаем не менее 15см. Крепится гидроизоляция к стропилам при помощи продольно расположенных реек, как на фотографии.

Крыша мансарды своими руками. Укладка гидроизоляции

Для обрешетки подойдет как брус от 5,5х5,5 до 6,5х7см, так и доска шириной до 15см и толщиной от 2,5. Ширина шага обрешетки зависит от того, какой кровельный материал вы выбрали:

• Под рулонные материалы используется доска, которая укладывается вплотную, без промежутков.
• Под черепицу лучше подойдет брусок. Укладка обрешетки постоянно должна контролироваться уровнем. Шаг здесь определяется размером самой черепицы.
• Мягкая кровля – делаем сплошной настил из досок.
• Под шифер крепим брус с шагом в 50-80 см, параллельно коньку. Затем вразброс крепим доски, но уже перпендикулярно. Доски размещаем так, чтобы каждый шиферный лист имел три точки опоры: по краям и в середине.

Как построить мансардную крышу: заканчиваем монтаж обрешеткиВажно: длина гвоздей, которыми будет крепиться обрешетка, должна быть не меньше, чем три толщины используемого бруса или досок. Так вы избежите вырывания гвоздей под влиянием нагрузок на обрешетку

Укладка асбестово-цементных листов

Шифер укладываем поперечными рядами, начиная с нижних частей скатов. Крепим первый лист, за ним второй с нахлестом в две волны. Гоним ряд до противоположного края крыши. Места соединений листов совпадать не должны, поэтому первый лист второго ряда мы обрезаем наполовину. Третий ряд опять начинаем с целого листа, четвертый с половины и т.д. Поперечный нахлест везде делаем по 25см. Крепление листов осуществляется шурупами, имеющими стальные шайбы и резиновые прокладки.

Устройство мансардной крыши: укладка шифера

Когда оба ската будут покрыты шифером до самого верха, укрываем конек полосой рубероида. Ширину полосы подбираем так, чтоб она спускалась на обе стороны крыши на 20-25 см. Далее устанавливаем на конек готовые завершающие элементы. Вокруг труб, если они есть, сооружаем фартук из оцинкованного железа. Не забываем про устройство водостока.

Схема мансардной крыши: завершение работВажно: при возведении стропильной конструкции и монтаже обрешетки не забываем о противопожарном зазоре. К печным трубам, если их присутствие запланировано, не должны прилегать стропила и элементы обрешетки

Зазор должен быть не менее, чем по 130см с каждой стороны.
