Как устранить мерцание светодиодных ламп в выключенном состоянии

Проходной выключатель

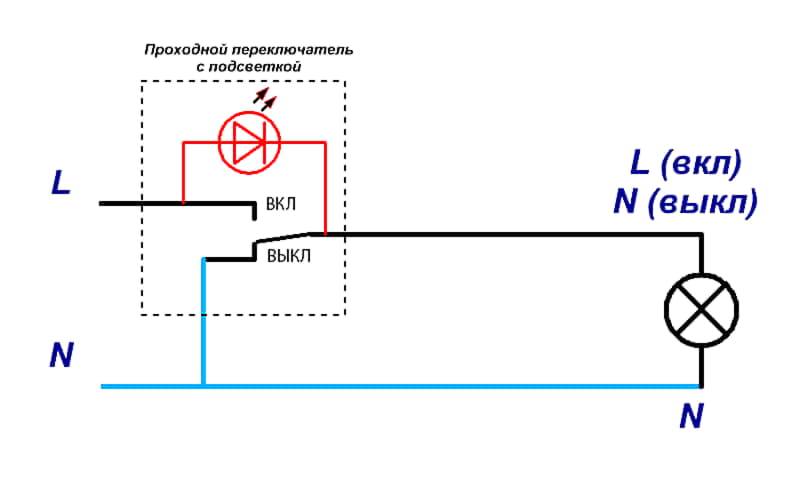

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Список возможных причин

Итак, далее поступим следующим образом: по отдельности рассмотрим причины, по которым могут мигать энергосберегающие лампы, и сразу же после каждого варианта расскажем Вам, как убрать ту или иную неисправность.

Подсветка на выключателе

Первой и наиболее популярной проблемой мерцания энергосберегающих ламп при выключенном свете является выключатель с подсветкой. У данного вида выключателя света присутствует небольшой светодиод, который загорается тогда, когда клавиша находится в выключенном положении.

Что происходит в это время? Как Вы понимаете, при выключенном свете цепь разорвана и питание к светильнику не поступает. В то же время подсветка подключена к выключателю параллельно и когда он размыкает цепь, ток поступает именно к светодиоду. В результате получается такая схема движения электричества: электросеть – подсветка – светильник – электросеть.

Как раз это небольшое напряжение, которое нужно для функционирования подсветки, заряжает конденсатор. Итог – лампа пытается включиться, но сразу же гаснет, т.к. заряда конденсатора не хватает для нормальной работы. Такие попытки включения будут повторяться неоднократно, по мере того, как быстро будет заряжаться конденсатор. Вы в свою очередь будете видеть, что энергосберегающая лампа мигает во время работы.

Решить данную проблему можно несколькими способами:

  1. Отключить провода светодиода от цепи. Главное в этом случае не перепутайте жилы, а то бывают случаи, когда перекусывают фазу либо ноль.
  2. Заменить выключатель на обыкновенный, без светового индикатора.
  3. Добавить в цепь лампу накаливания, которая будет забирать на себя это небольшое напряжение, заряжающее конденсатор. Не самый разумный вариант, тем более что вряд ли получиться красиво спрятать в люстре еще одну лампочку. Тем не менее, многие на форумах пишут, что использовали именно такой способ для борьбы с мерцанием энергосберегающей лампочки, что дает ему право на существование.
  4. Добавить в цепь резистор с характеристиками: мощность 2 Вт, сопротивление – 50 кОм. Этот элемент будет потреблять ток, провоцирующий мигание энергосберегающей лампы, к тому же резистор имеет компактные размеры. Подключить резистор можно прям возле патрона либо еще в распределительной коробке. В любом случае соединение необходимо производить клеммной колодкой, а для изоляции резистора лучше всего использовать термоусадочную трубку. Наглядно увидеть данный метод рекомендуем на видео, предоставленном ниже.
  5. Ну и последний из способов решения проблемы – подсоединить подсветку к сети отдельным проводом. В этом случае гореть она будет постоянно, но затраты электроэнергии будут мизерными. Недостаток такой идеи – лишнее соединение проводов.

Подсветка выключателя


Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Обзор причин свечения

Что делать, если светится светодиодная лампа? Существует несколько причин, почему после выключения осветительного прибора LED лампа продолжает гореть, пускай даже тускло или слабо:

  • некачественная изоляция на участке электрической цепи или любая другая неисправность электропроводки;
  • выключатель, к которому подсоединена светодиодная лампа, имеет подсветку;
  • в конструкции источника освещения применяются некачественные излучатели;
  • особая функциональность осветительного элемента.

Опасно ли это свечение? Для проводки никакой опасности данная проблема не представляет, однако срок службы светодиодных лампочек заметно сократится, если они будут постоянно мигать либо тускло светиться.

Если коммутационный аппарат находится в выключенном положении, а излучатель все равно светится и горит, то лучше всего в первую очередь проверить последние три фактора. Это объясняется тем, что найти в электрической проводке слабый по изоляции участок очень сложно.

Для того чтобы это сделать необходимо создать специальные условия, в результате которых на цепь в течение одной минуты подается высокое напряжение для возникновения пробоя. Участок цепи, из-за которого светится осветительный элемент после выключения выключателя, необходимо будет вскрыть. При этом, если электропроводка закладывалась скрытым способом, то вскрытие приведет к повреждению целостности стены.

Важно знать! Встречается очень много ситуаций, когда при подключении светодиодных источников света к выключателю с подсветкой они функционируют по-другому. Это происходит из-за того, что осветительный элемент, который установлен в коммутационном аппарате, замыкает цепь, соответственно пропускает незначительный ток. Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе.

Еще одна проблема, почему светодиодная лампа светится в темноте – это дешевизна изделия. Если была приобретена LED лампочка плохого качества, то это также может привести к подобному явлению. Это связано с тем, что в плате существует какая-то ошибка. Но бывает и такое, что излучатель горит тускло из-за того, что у него есть своя особенность в функционировании конструкции.

Мы говорим о процессах, которые совершаются в конденсаторах в момент подачи нагрузки на осветительный элемент. Когда электрический ток проходит по цепи, конденсатор накапливает энергию, а затем после прекращения подачи нагрузки продолжает поддерживать свечение в элементах.

Еще одна достаточно распространенная причина свечения светодиодных ламп при выключенном выключателе — неправильное подключение. Подробнее об этом вы можете узнать из видео:

Причины мерцания брендовых приборов освещения

При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет. Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.

Плюсы

Что делать, если светодиодная лампа светится при выключенном выключателе? Это не опасно? Таинственное послесвечение не таит в себе опасности для человека. У светодиодных приборов есть масса преимуществ:

  • по сравнению с обычным освещением, они потребляют малое количество энергии (10 вольт), чтобы равномерно осветить даже большое помещение;
  • не излучают ультрафиолетовый свет и не повреждают ткани глаза человека;
  • не нагревают воздух;
  • длительный срок службы позволяет существенно сэкономить (если лампочка ежедневно будет светить по пять часов, то прослужит в течение десяти лет);
  • экологически безопасны по сравнению с энергосберегающими устройствами;
  • их корпус прочный, защищен от сильных ударов и повреждений;
  • весят мало;
  • разогреваются за одну секунду.

Одной из причин, почему светодиодная лампа светится при выключенном выключателе, является наличие такой функции в выключателе.

Причины мигания лампочек во включенном состоянии

Если лампочка моргает при выключенном и выключенном свете в доме или квартире, понадобится заменить пусковое устройство. Когда проблема осталась, понадобится:

  1. Проверить параметры напряжения. При наличии сбоев источник света будет пульсировать. Показатель ниже 5 % будет поводом для обращения в компанию энергосбыта.
  2. Осмотреть пусковой механизм. Светодиоды в данном случае будут пульсировать при включении, что отразиться на длительности работы лампы.
  3. Разобрать устройство и проверить качество матрицы диодов. При классическом подключении наблюдается пульсация выходного напряжения. Яркость потока снижается, но ее можно увеличить емким конденсатором. Для жилых помещений данный способ не подойдет.

Особенности тестирования мерцания включенной лампы

Установить наличие моргания сложно, поскольку глаз не воспринимает такие пульсации. Для предотвращения утомляемости, бессонниц и пагубного влияния на психику, нужно проверить лампу.

  • При помощи карандаша. В темной комнате включить только светильник. Над устройством проводят простым карандашом. Прерывистый след говорит о пульсации, сплошной свидетельствует, что моргание отсутствует.
  • С использованием камеры смартфона. На расстоянии 1 м на включенную лампочку наводится камера в режиме съемки видео. Темные полосы на дисплее подтвердят факт пульсации.

Поломка чаще всего наблюдается у бюджетных моделей. Но к основным причинам мигания в режиме включения относятся недостаточная емкость конденсатора или несовместимость с диммером (нагрузка регулятора превышает нагрузку светодиода).

Мигание светодиодных источников света наблюдается из-за некачественного подключения, превышения напряжения и наличия тока утечки. Эти проблемы можно устранить самостоятельно. Если после ремонта пульсации не прекратились, есть вероятность неисправности выключателя, несовместимости патрона со светильником, поломки драйвера, окончания периода эксплуатации или порчи лампы под воздействием высоких температур и вибраций.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Мерцание включенной лампы

Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:

  1. Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
  2. В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
  3. Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.

Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.

Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:

  1. Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
  2. Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
  3. Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
  4. Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.

Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:

  1. В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
  2. Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.

Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.

Если же моргание лампы наблюдается и при ее непрерывной работе, то возможной причиной могут быть большие (более чем на 5%) отклонения в напряжении. В этом случае стоит проверить и устранить эти неисправности, вызвав специалистов. Ведь такие отклонения в работе электропитания вашего жилища негативно влияют не только на работу led лампочек, но и всего электрооборудования.

Существует несколько причин, почему мигает включенная светодиодная лампа. В первую очередь сюда относится некачественный монтаж. Если контакты цепи соединены недостаточно надежно, это приводит к различным неблагоприятным явлениям. Одним из них становится мерцание LED-устройства.

При подключении проводов нужно соблюдать правильную полярность. Если проводники промаркированы цветом, подключение производится проще. Но в старых домах приходится пользоваться специальным прибором. Он поможет выяснить, где находится провод «фаза» и «ноль». В противном случае в цепи будет постоянно присутствовать небольшое напряжение. Это и вызовет мерцание лампочки.

Выключатель в нулевом проводе

Согласно правилам ТБ и ПЭУ выключатель должен быть включён в разрыв фазного провода. В этом случае если его выключить, то осветительный прибор не останется под фазным напряжением. Предположим, нерадивый электрик поставил выключатель в разрыв нулевого провода.

Как видно из схемы, даже после того, как мы выключим свет, под фазным напряжением окажется лампа и провод, ведущий от лампочки к выключателю. Казалось бы – какая разница и при чём тут моргание? Ведь цепь все равно разомкнута. А теперь предположим, что проводка старая или сырая. В этом случае неизбежна утечка.

Утечка с фазного провода никак не повлияет на работу лампы. Разве что устроит пожар. А вот утечка с участка между лампой и выключателем создаст точно такой же эффект, как и подсветка в выключателе. Через лампочку потечёт ток утечки, который начнёт заряжать конденсатор С2 драйвера со всеми вытекающими последствиями. Лампа начнёт периодически моргать.

Нестандартный способ убрать пульсации или мерцание дешёвых и не качественных светодиодных ламп.

Коротенькая предыстория. Увидел в магазине лампы мощностью по 3 Вт, по 1 доллару штука, решил сыграть в лотерею и купил парочку на подсветку для фотоаппарата. Проверить их в магазине не было возможности и придя домой, заметил неприятный, но ожидаемый сюрприз – мигание, что вредно и не комфортно. Первое желание было вернуть в магазин, но решил поковыряться и нашёл способ уменьшить пульсации.

Немного теории. Самая дешёвая и распространённая схема включения светодиодов в таких лампах -сопротивление, предохранитель, ограничивающий ток конденсатор, диодный мост. Сама схема не славится ни кпд, ни подавлением пульсаций, только дешевизна. Лучший способ устранить мерцание – заменить на дорогой импульсный драйвер для светодиодов. При данной схеме, можно сделать это, увеличив ёмкость конденсатора, начиная от 100 мкф на 400 В.

Габариты и стоимость таких конденсаторов толкают к покупке импульсного драйвера. Поэтому, решил уменьшить яркость светодиодов, добавив резистор. Экспериментальным путём для этой 3 ватной подобрано сопротивление 16,5 кОм. На лампочках меньший ток. Замеры показали – напряжение на конденсаторе выросло от 150 В до 220 В, а сама деталь на 400 В, что допустимо. Пульсация схемы заметно уменьшилась.

Итого, яркость лампы и кпд снижаются, соизмеримо с люминесцентной такой же мощности, но очень дёшево. Практически убрал пульсации и продлил срок службы. По измерениям напряжение на сопротивлении получилось 100 В и простые расчёты показывают мощность примерно 0.7 Вт и мощность сопротивления должна быть 1В т. Методом подбора, чтобы не было ощутимых пульсаций.

От теории к практике, рассмотрим, как разбирается лампа и что получилось, как удалось убрать досадный недостаток. Для начала разобрал цоколь, чтобы посмотреть на схему и на какое напряжение основной конденсатор. Оказалось на 400 В. Снимаем светорассеиватель, тут светодиоды. Она немного приклеена. Просто перерезал одну дорожку и методом подбора добавил два сопротивления по 33 ком в параллель, в итоге 16.5 ком. Но суммарная мощность сопротивлений получилась 0.5 Вт, нужно подбирать по мощности дальше, а пока надежда на советское качество с запасом. Хотя в данном случае в планах из двух лампочек сделать один нормальный светильник.

При таком подходе яркость ниже и кпд становится меньше, но дёшево убираются пульсации и увеличивается срок службы светодиодов из-за питания пониженным током.

Напоминаем. Проверяйте лампы при покупке в магазине, допустим камерой смартфона или проведя простой карандашный тест на пульсации. Если видите пульсации, то такую лучше не покупать. Если всё таки купили, и дома проверили, то лучше верните её по гарантии, сохраняя чек и упаковку. Берегите своё здоровье.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!
