Лучшие дизельные генераторы с автозапуском
CHAMPION DG6501ES+ATS
Надежный и качественный, синхронный, однофазный генератор с блоком ATS. Разработан для создания источника электроэнергии на строительных площадках, удаленных объектах в случае необходимости питания различных устройств, приборов, инструментов.
Медная обмотка щеточного ротора и статора повышает уровень защиты основного силового агрегата.
Конструкция оснащена дверцами, с помощью которых можно легко обслужить генератор. Передняя панель включает цифровой дисплей с вольтметром, счетчиком моточасов.
Характеристики:
- объем двигателя — 474 куб. см, мощность — 8.9 л. с.;
- удельный расход топлива — 320 г/ч;
- объем бака — 16 л;
- активная мощность — 5 кВт, макс. — 5.5 кВт;
- розетки — 2 по 220 В, 1 на 12 В;
- вес — 160 кг.
Достоинства:
- звукоизоляционный кожух;
- колеса для удобного перемещения;
- эффективная система защиты;
- блок ATS;
- беспроблемный старт;
- аккумулятор в комплекте;
- качественный ток на выходе;
- вместительный бак для топлива.
Недостатки:
нет.
MVAE АД-18-400-АР
Трехфазный, синхронный генератор с автоматическим запуском, двигателем из серии K4100 с жидкостным охлаждением.
Отличительная особенность — панель управления SMARTGEN 6120U.
Она помогает намного быстрее и точнее определить рабочие параметры.
Удобное управление с вольтметром и счетчиком моточасов станет приятным бонусом для каждого оператора. Дополнительным плюсом является увеличенный моторесурс двигателя, достигающего 10 000 часов.
Характеристики:
- объем бака — 80 л;
- активная мощность — 18 кВт, макс. — 19.8 кВт;
- есть глушитель, защита от перегрузок;
- размеры — 150х121х72 см;
- вес — 765 кг.
Достоинства:
- отличное решение для подключения профессионального оборудования;
- мощный двигатель с увеличенным моторесурсом;
- стабильное напряжение на выходе;
- автоматический запуск системы;
- интуитивно понятная панель управления;
- вместительный бак для топлива;
- продолжительная работа в автономном режиме.
Недостатки:
нет.
MVAE АД-80-400-АР
Трехфазный генератор на базе двигательной системы MVAE 6105AZLD жидкостного охлаждения. Оборудован автоматической системой управления.
Пригоден для установки в помещении (в защитном кожухе), на улице.
При полной нагрузке агрегат способен проработать до 9 часов на одной заправке топлива.
Дополнен глушителем, защитой от перегрузок. Вольтметр на передней панели управления позволяет оценить текущее выходное напряжение.
Характеристики:
- объем бака — 200 л;
- активная мощность — 80 кВт, макс. — 88 кВт;
- сила тока — 159 А;
- размеры — 225х135х90 см;
- вес — 1 170 кг.
Достоинства:
- бесперебойная подача электроэнергии;
- профессиональный, выносливый двигатель;
- удобная эксплуатация на крупных производствах;
- множество выходов для подключения пользователей;
- стабильный ток на выходе;
- автономная работа до 9 часов при полной нагрузке;
- экономичный расход топлива.
Недостатки:
нет.
Установка блока АВР с автозапуском бензогенератора
В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.
Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.
Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.
1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода
Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.
Генераторный блок «АВ-4Л»
Техническое средство защиты речевой информации
от утечки по оптико-электронному (лазерному) каналу «Соната-АВ4Л»
Техническое средство защиты речевой информации от утечки по оптико-электронному (лазерному) каналу «Соната-АВ4Л» предназначено для возбуждения вибрационного шумового сигнала в ламелях оконных жалюзи.
Изделие входят в состав Системы активной акустической и вибрационной защиты акустической речевой информации «Соната-АВ» модель 4Б (далее Система) и сертифицировано
в ее составе.
ехнические характеристики Изделия
Основные технические характеристики Изделия указаны в Таблице. Не указанные характеристики соответствуют требованиям ФСТЭК России предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.
Параметр | Значение | |
Рабочий диапазон частот, Гц | 90 … 11 200 | |
Диапазон регулирования октавных уровней, дБ, не менее | 6 1) | |
Диапазон регулирования интегрального уровня, дБ, не менее | 10 | |
Максимальное число подключаемых вибровозбудителей, шт. | 36 2) | |
Количество шумовых выходов, шт. | 2 | |
Интерфейс управления | ReBus-3 | |
Напряжение электропитания, В | 10 – 14 | |
Ток, потребляемый генераторным блоком «АВ-4Л» от линии питания, мА, не более | 150 | |
Виды индикации: | — непосредственно на генераторном блоке «АВ-4Л» | светодиодная |
— на других элементах Системы | комбинированная | |
Габаритные размеры, мм, не более | — генераторный блок «АВ-4Л» | 96 х 71 х 24 |
— вибровозбудитель «СП-4Л» | диаметр 48 высота 14 | |
Условия эксплуатации: | — температура окружающей среды | от +5 до +40ºС |
— относительная влажность воздуха | до 80% при температуре +25ºС | |
Основные характеристики защищаемых ламелей: | — ширина х длина (max) х толщина, мм | 89 х 2000 х 0,25 3) |
— материал | окрашенный металл | |
— подвес | вертикально |
Примечания.
1) Кроме октавной полосы со среднегеометрической частотой 125 Гц.
2) Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей.
3) Указаны типовые значения: ширины и толщины и длины. Размеры могут быть изменены с учетом выполнения норм.
Изделие представляет собой техническое средство виброакустической защиты с центральным генераторным блоком, пассивными вибровозбудителями и подсистемой автоматического контроля количества вибровозбудителей, подключенных к генераторному блоку.
Шумовой сигнал, возбуждаемый Изделием в ламелях оконных жалюзи, представляет собой шумовые колебания поверхности ламелей.
Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных «мишеней».
Типовой комплект Изделия:
Наименование | Количество | Примечание |
Генераторный блок «АВ-4Л» | 1 шт. (1 на 36 вибровозбудитетлей) | Обязательный элемент. Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей |
Вибровозбудитель «СП-4Л» | 10 … 36 шт. (Количество равно количеству ламелей.) | Обязательный элемент. —» » — |
Соединительные кабели | 1/2 шт (определяется вариантом раздвижения ламелий) | Обязательный элемент. Количество разъемов равно количеству вибровозбудителей |
Блок электропитания и управления «Соната-ИП4..х» | Один на 5 (15) генераторных блоков. (5 шт. для ИП4.3, 15 шт. для ИП4.1) | Необходим только в случае отсутствия ТСЗИ «Соната-АВ4Б» на объекте. |
Пульт управления «Соната-ДУ4.3» | 1 на комплекс ТСЗИ | -» » — |
Электропитание, управление и контроль работы Изделия осуществляется в составе Системы «Соната-АВ4Б».
Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы «Соната – АВ4Б».
Генераторный блок «АВ-4Л» осуществляет визуальную индикацию режима работы с помощью индикатора «РЕЖИМ». Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления «Соната-ИП4.х» и отображается на пульте управления «Соната-ДУ4.3».
Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО «Камертон» через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока «АВ-4Л». По умолчанию в Изделии настроены 2 профиля защиты — с минимальным и максимальным уровнем шумового сигнала.
Блок для автозапуска генератора
В качестве автоматического ввода резерва расмотрим более подробно устройство БАЗГ-1, представляющее собой блок автозапуска генератора. С его помощью обеспечивается дистанционное управление, не требующее присутствия людей. Основной функцией блока является запуск и остановка двигателя электростанции. Для запуска предусмотрено пять попыток, в том числе на сам запуск отводится 5 секунд, и на перерыв между запусками – 15 секунд с автоматическим управлением воздушной заслонкой.
Блок БАЗГ-1 входит в состав системы резервного автоматического электроснабжения. Внешний источник отдает команду, по которой выполняется запуск и последующий контроль над работой двигателя. Для того чтобы система работала полноценно, понадобится щит, переключающий на резерв.

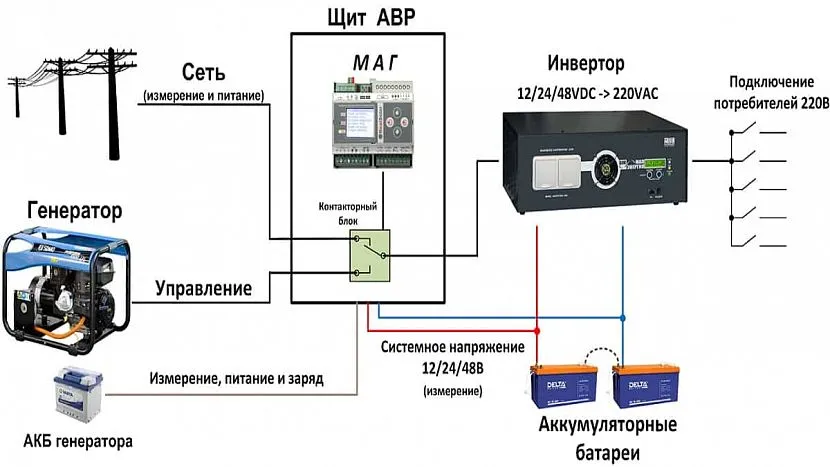

Устройство БАЗГ-1 может работать совместно с инвертором, обеспечивающим запуск генератора и дальнейшую подзарядку аккумуляторной батареи. Пуск и отключение генератора происходит при замыкании и размыкании двух контактов. При неудачной попытке запуска блок переходит в состояние аварийного режима. Для выхода из него нужно снять питание с блока или отменить команду запуска. Перед полным отключением двигателя генератор охлаждается в течение 30 секунд.
Схемы подключения генератора
Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:
- Центральной;
- Бытовых приборов;
- Проводкой от мини электростанции.
Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:
- Включение непосредственно в розетку устройства;
- Подключение к общей сети;
- Соединение с единую цепь с центральной проводкой.
Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.
Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.
Схема подключения к единой электросети
Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.
Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.
Этапы подключения
Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.
Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.
Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.
Смотрим видео, установка и подключение. Нюансы в работе:
Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.
Подводим итоги
Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.
Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.
Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.
Схема автозапуска генератора
Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.
В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.
В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.
Схемы подключения АВР и их описание
Основная функция АВР – автоматическое переключение вводов, причём таким способом, чтобы исключить встречные токи.

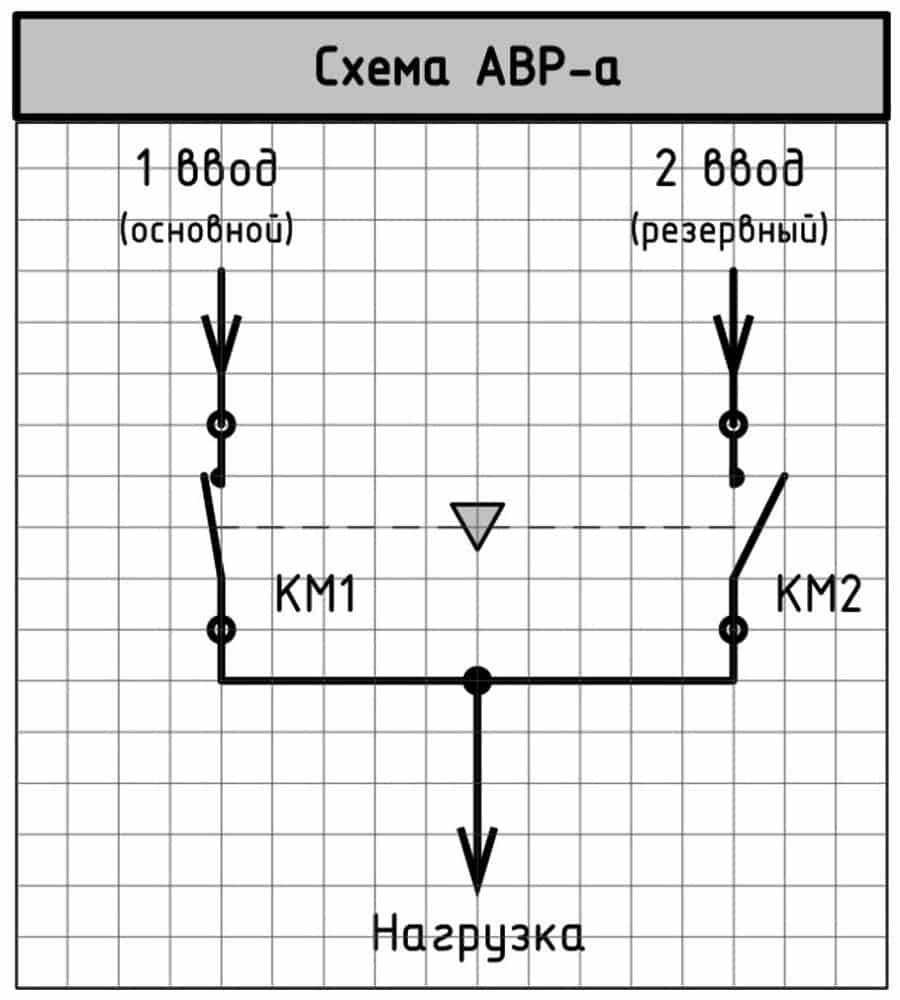

Простая схема на рис. 4 объясняет принцип переключения.
Контакты КМ1и КМ2 взаимосвязаны. После размыкания одного контакта, замыкается другой. Они не могут быть одновременно включены.
Существует множество различных схем подключения автоматического ввода резерва, но принцип их построения всегда такой: АВР устанавливают между вводом и потребителями. Обычно после электросчётчика. Сам щит с автоматикой может располагаться где угодно, но принцип его подключения именно такой. Этот принцип наглядно иллюстрирует схема на рис. 5.

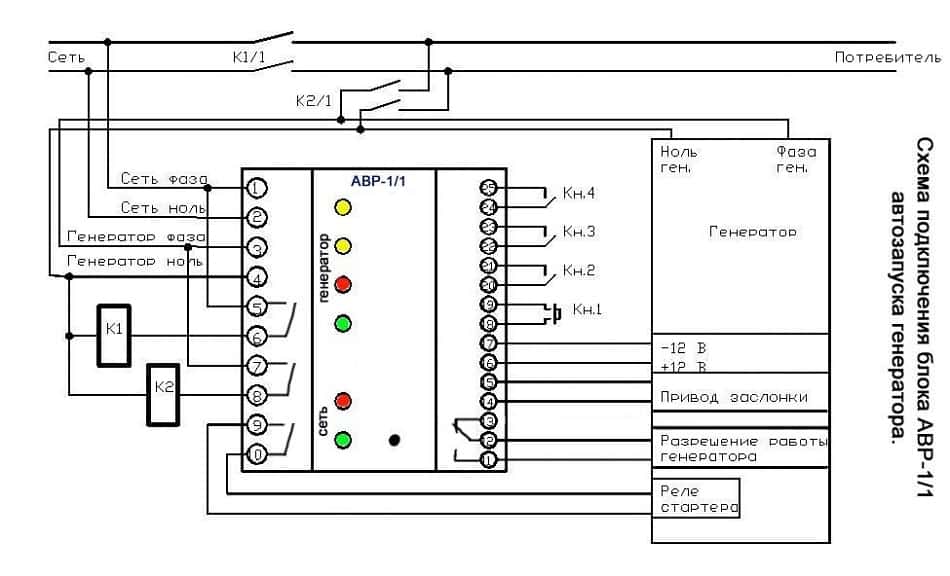

Детальная схема подключения блока автоматического запуска генератора показана на рисунке 6. На схеме К1 и К2 – это контакторы. Цифрами в кружках обозначены номера клемм. Пользуясь этой схемой не сложно подключить такой блок самостоятельно.

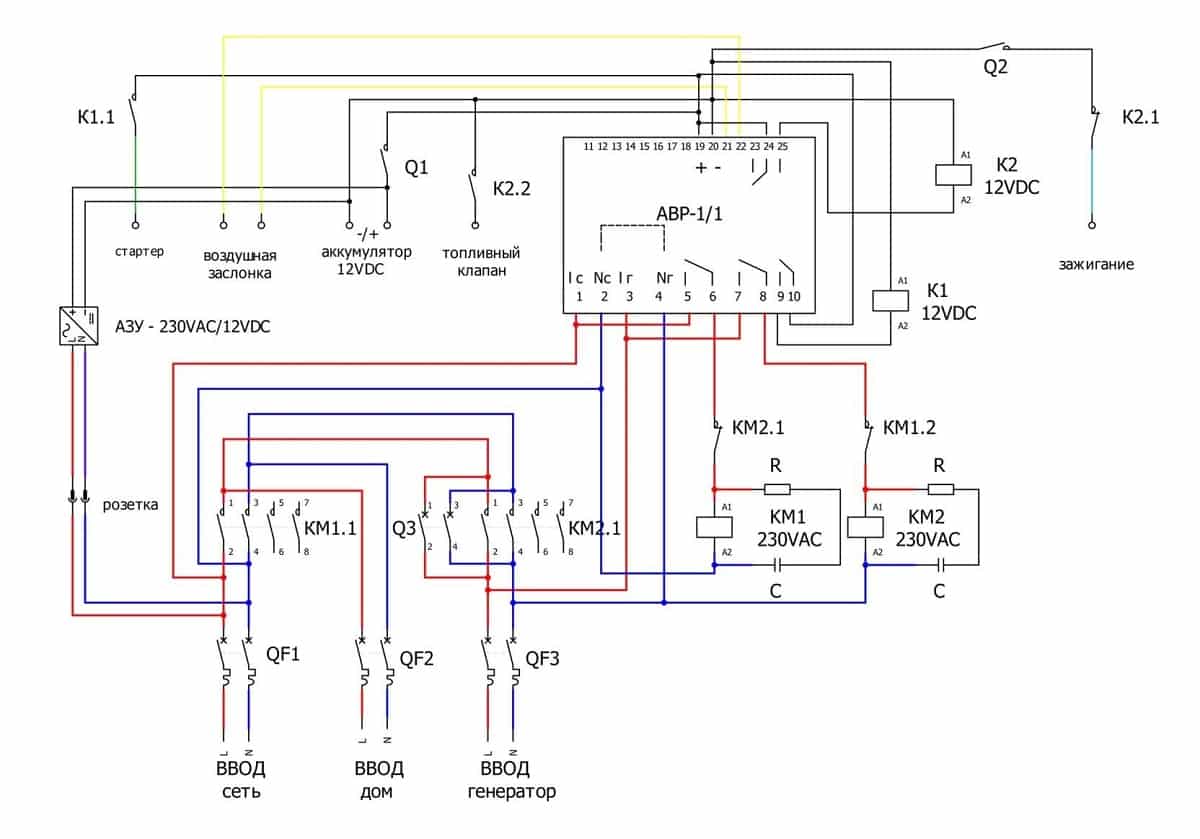

Принципиальная схема подключения АВР для частного дома показана на рис. 7.
В данной схеме применено АЗУ, обеспечивающее стабильное напряжение и непрерывное питание в локальной сети.

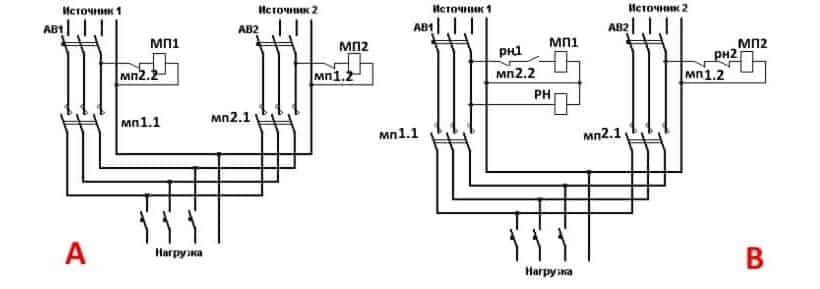

В качестве примера приводим две схемы для трёхфазного тока (рис. 8). На изображении В показано одностороннее исполнение(дополнительное реле напряжения PH). При таком подключении генератор запускается в автоматическом режиме, после прекращения подачи электроэнергии. Другими словами, ввод от генератора является резервным.
На изображении А – исполнение двухстороннее. Обе секции имеют одинаковый приоритет. Такое подключение позволяет переключать линии, не зависимо от наличия напряжения в каждой из них.
Выбор схемы зависит от поставленной задачи, которую вы намерены решить.
Можно ли подключать сварку при работе ABP
Подключать сварку к генератору можно тогда, когда достаточно мощностиИсточник burforum.ru
Вы, наверное, понимаете, что автозапуск бензогенератора, это хорошо, только вот не все мощное оборудование карбюраторный агрегат сможет вытянуть. Для примера мы рассмотрим выбор такого устройства, которого будет достаточно для работы электрической сварки, как одного из самых мощных потребителей энергии, возможных в бытовых условиях. При этом будем рассматривать компромиссные решения, когда главным прибором будет не только сварочный аппарат, но и генератор с дизелем, газом или карбюратором. Кстати, не меньшая мощность потребуется для столярной мастерской, если она укомплектована профессиональным оборудованием.
Итак, если ваша система автозапуска бензинового генератора оборудована инвертором и при этом выходная мощность агрегата, указанная в документах или на корпусе, совпадает с потребляемой мощностью сварки, это еще не все. Существуют не только основные, но и дополнительные величины, влияющие на напряжение:
- потребляемая мощность сварочного аппарата;
- диапазон напряжения;
- maximum инвертора по сварочному току;
- параметры вольтажа дуги;
- предполагаемая длительность рабочего процесса;
- КПД.
Примечание: также важно учитывать состояние электрической проводки в здании и режимы сварочных работ, предусмотренные на то время, когда осуществится автоматический запуск генератора при отключении электричества. Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V
Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет
Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V. Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет. Технические параметрыИсточник asutpp.ru
Технические параметрыИсточник asutpp.ru
Когда заранее известно, что при отключении основного источника питания будет совершен автоматический ввод резерва, и при этом будут производиться сварочные работы, не лишним будет изучить таблицу, приведенную выше. Так вы сможете подобрать оптимальное соотношение для генератора с ABP и аппарата электросварки.
Совет: при выборе соотношения мощности генератора и сварочного аппарата лучше всего, если на выходе будет запас, то есть, при вводе резерва вы получите больше, чем нужно для работы оборудования.
АВР для генератора: устройство, принцип работы, схемы подключения
Управление источником резервного питания ручным запуском во многих случаях оправдано. Однако, для обеспечения непрерывного процесса функционирования электрического оборудования существует необходимость в бесперебойном питании. Актуальность вопроса автоматизации вводу резерва довольно часто выходит на первый план. С этой целью применяются устройства автоматического включения резерва (АВР). Современные устройства АВР для генератора – это надёжные приборы, исключающие участие человека в управлении резервным питанием.
Автоматическое управление запуском генераторов в случае пропадания сети позволяет возобновлять подачу электричества практически мгновенно или с небольшой задержкой. Таким образом, обеспечивается непрерывное функционирование электрооборудования, остановка которого может повлечь нежелательные последствия или спровоцировать аварийный режим в работе контролируемой системы. Оборудование дизельных и бензиновых генераторов электронным блоком автозапуска объективно является необходимой мерой для повышения безопасности эксплуатации отдельных электрических приборов.
О контакторах
Таким образом, использование обычных реле для нас отпадает, подойдут только специализированные контакторы. Для больших мощностей есть ещё вариант с моторизованными приводами, но это дорого и для типичного домашнего применения избыточно. Чтобы сделать механическую блокировку, нужно выбрать контакторы, которые могут работать в паре. Обычно взаимная блокировка достигается установкой одинаковых контакторов рядом друг с другом и установкой дополнительной опции – механического блокиратора. Он продаётся отдельно от контакторов и стоит копейки.
Взаимная электрическая блокировка возможна, если на контакторе есть дополнительные сигнальные контакты, работающие на размыкание. Иногда они сразу встроены в контактор, иногда их можно докупить и установить как опцию.
Ведущие производители контакторов имеют в своих линейках такое оборудование. Так что найти и купить комплект не представляет особого труда. Правда цены на брендовые контакторы на порядок выше наших/китайских. Поскольку количество циклов коммутации не ожидается большим, то выбор китайских контакторов вполне оправдан. К недостаткам можно отнести только то, что катушки контактора во время работы довольно сильно гудят.
Еще по поводу коммутируемой мощности. Контакты контактора должны выдерживать максимальную мощность, которую вам разрешено потреблять в доме. У меня это 10 кВт, поэтому контакторы я выбирал на допустимый ток через один контакт примерно в 50 ампер. Стоит отметить, что по какой-то причине коммутируемая мощность для типичного трехфазного контактора указывается в паспорте суммарная для всех трёх фаз, поэтому надо внимательно смотреть, какой допустимый ток именно через один контакт.
Что необходимо для реализации проекта
Если еще кто-то думает, что для подсоединения бензогенератора к электросети домостроения нужно прибрести массу оборудования, спешим успокоить – это не так. Конечно, придется определиться с месторасположением агрегата и обустроить его в соответствии с вибро- и шумоизоляционными нормами. Если для этого нужно отдельное помещение, то без цементно-песчаной стяжки не обойтись.
Само собой, речь идет об электрогенераторах мощностью свыше 2 кВт, которые в большинстве случаев монтируются стационарно. Для подсоединения его к домашней сети технический минимум состоит из следующих компонентов:
- Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
- Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.
Особое внимание следует уделить типу заземления в домостроении, потому что подсоединение бензогенератора в роли резервного источника энергии должно выполняться в соответствии с ПУЭ. Иными словами, перед тем, как подключить генератор к домашней сети, нужно определить систему заземления – TT или TN-C-S
Что такое АВР
Это блок, состоящий из нескольких узлов, который в автоматическом режиме переключает нагрузку между основным и резервным источником тока. Некоторые однофазные и трёхфазные модели бензиновых и дизельных генераторов оборудованы АВР изначально. Для переключения нагрузки потребуется только установить специальный переключатель после электросчётчика. Положение силовых контактов управляется основным источником электроэнергии.
Практически все модели с запуском электростанции от аккумулятора можно оборудовать автономными системами АВР. При этом для монтажа блоков резервного ввода применяются шкафы АВР. При этом щиты АВР (рисунок 1) можно размещать непосредственно возле газовых генераторов либо устанавливать блоки в общем электрическом щите.
Рисунок 1. Пример электрического щита АВР
Основная функция блока АВР заключается в том, чтобы осуществить автоматический запуск электростанции после исчезновения электрического тока в общей сети, а затем подключить нагрузку к резервному электроснабжению. При возобновлении подачи электроэнергии блоком автоматики нагрузка переключается на основную электрическую сеть, а резервный источник отключается.
Классификация устройств АВР:
- по количеству резервных секций;
- классу напряжения;
- типу резервной сети (применение в однофазных сетях или для трехфазных потребителей);
- мощности обслуживаемой нагрузки;
- времени задержки переключения.
Электрическую схему АВР можно настроить таким образом, чтобы обеспечить энергией не всей локальной сети, а лишь тех линий, которые являются критическими. Некоторые схемы позволяют учитывать приоритетность линий. В первую очередь питанием обеспечиваются те цепи, которые обеспечивают электричеством важные системы жизнеобеспечения. Такой подход позволяет рационально распределить нагрузки.
Ввод№1+генератор (резерв)

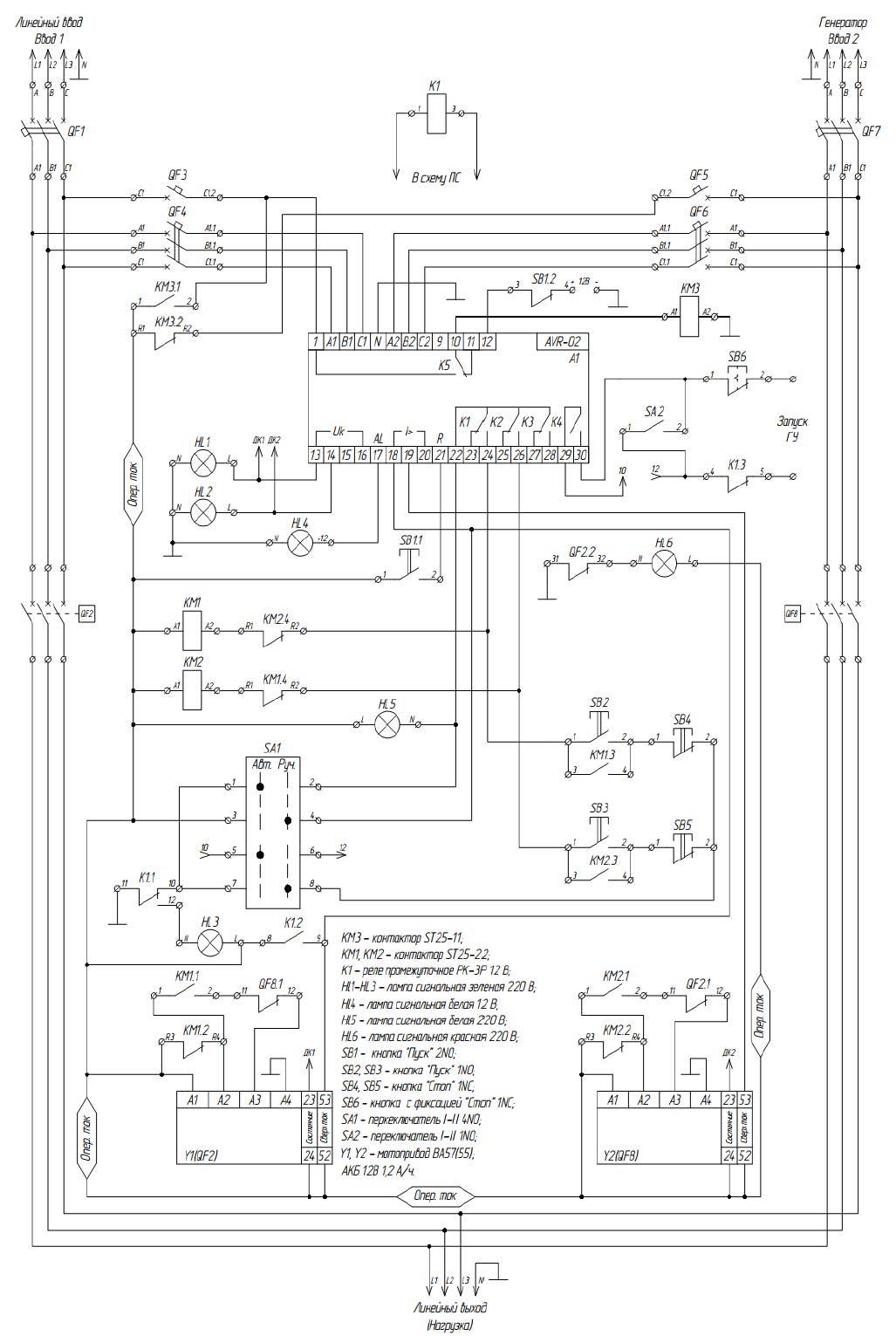

Ну и напоследок рассмотрим чаще всего применяемую схему АВР для частного дома – ввод№1+генератор.
Далеко не все имеют два независимых ввода, плюс еще и ДГУ. Зато наличие отдельно генератора у владельцев особняков, не такая уж и большая редкость.
Основное эл.снабжение осуществляется от первого ввода. Принцип работы здесь такой же как и рассмотренный выше.
При изменение параметров напряжения на выходе за его номинальные значения (резко упало или повысилось, исчезло), происходит смена источника оперативного напряжения. Контакт КМ3.1 размыкается, а контакт КМ3.2 замыкается.
Также размыкаются контакты 22 и 24. Пускатель QF2 выключается. Спустя три секунды AVR 02 дает сигнал на запуск генератора. После его прогрева, происходит замыкание контактов 22-26. Подается напряжение на катушку КМ2 и включается пускатель QF8.
Вся нагрузка переводится на генератор.
Опять же, спустя установленное время, происходит замыкание №22-№24, после чего включается КМ1 и QF2. Питание восстанавливается от основного ввода. При этом контакты 29-30 будут замкнуты пока генератор не охладится.
Время расхолаживания ДГУ лучше выставлять в районе 3-5 минут.
Видео описание
Генератор с автозапуском для дома и дачи. Автономное и практичное решение.
Виды ABP
Все блоки автоматического ввода резерва можно классифицировать по следующим признакам:
- напряжение;
- секции ввода резерва (количество);
- тип сети (одно- и двухфазные);
- мощность.
Схему подключения автоматического запуска генератора можно настроить так, чтобы запускалась не вся разводка, питаемая основным источником, а лишь те блоки, где отключение может быть критичным. Например, в больнице так подключают реанимацию и операционную, а в частном секторе – мастерскую и/или пилораму. Сделать это несложно: при монтаже разводки жизненно важные или технически критичные блоки выводятся отдельно от всех остальных, поэтому ABP врезают непосредственно в эту цепь.
Устройство ABP
Простейшая схема АВР для трехфазной сети Источник piter220.ru Все системы автоматического запуска генератора состоят из трех основных блоков.
- Контакторы или клеммы, для коммутации входных и нагрузочных цепей;
- Логические и индикационные устройства.
- Блоки реле, ответственных за управление (пуск/стоп) генератором.
ABP может стать палочкой-выручалочкой не только при отключении основной ЛЭП, но и при провалах напряжения, что иногда может происходить на загородных участках из-за слабых трансформаторных подстанций. То есть, включение в схему функции запуска при падении напряжения до 90% (вместо 220 V — 200 V) от потребности. Это позволит работать электродвигателям без перебоев и лишней нагрузки. При таком варианте системы автозапуска генератора позволяют сэкономить на ремонте и закупке нового оборудования. За пуск схемы резерва отвечает контактная группа, а за входным напряжением наблюдает РКФ или реле контроля фаз.
Простейшая схема АВР для однофазной сети Источник asutpp.ru
Теперь при помощи схемы, расположенной выше, немного подробнее рассмотрим, как дизель или бензогенератор с автоматическим запуском позволяет устранять провалы (полное отключение или понижение) в напряжении от основного источника питания. Здесь тоже все очень просто: когда стабильно поступает ≈220 V, реле контроля фаз удерживает клеммы в обычном замкнутом состоянии. При какой-либо поломке со стороны ЛЭП насыщение соленоида РКФ становится слабым и не может удержать эти клеммы, следовательно, они размыкаются. В тех ситуациях, когда присутствует инвертор, как это указано на вышеприведенной схеме, он начитает генерировать ≈220 V, которые необходимы потребителю. Если основное питание не могут восстановить в течение времени, установленного в зависимости от мощности аккумуляторов, то контроллер подает команду для автозапуска к генератору.
Как только на контакторный блок поступает напряжение от основной трансформаторной подстанции, система автоматического запуска генератора срабатывает в обратном порядке – клеммы переключаются и вся схема запитывается по предусмотренному проекту. Если говорить проще, то сигнал при восстановлении трансформатора от ЛЭП дает команду на заслонку топливного шланга, будь то бензин, соляр или газ. Заслонка блокирует подачу топлива и двигатель останавливается.
