Схемы и устройство автоматических шкафов управления вентиляцией

Правила размещения шкафов управления вентиляции

Для корректной работы всей вентиляционной системы необходимо правильно установить узел управления.

  • Узел управления вентиляцией устанавливается в помещении с температурным режимом от -10 до 55 градусов.
  • Материалом для изготовления корпуса служит металл или пластик.
  • ip31, ip45 – это степень защиты для материала корпуса. Металл ip31, ip – это внутренняя защита корпуса для пластика, 4 – степень защиты корпуса от твердых предметов, 5 – означает, что вода не проникнет внутрь шкафа.
  • При подключении шкафа к электросетям от 220 или 380V необходимо учесть наличие заземления и частоту тока 50 Гц.
  • Монтаж узла управления вентиляционной системой производится в помещении с ограниченным доступом воды, пыли, прямых солнечных лучей и активных химических веществ. Обычно такие помещения предназначаются для диспетчерской или электрощитовой.

Аварийные ситуации и действия контроллера при их поступлении

1. Угроза заморозки водяного калорифера

Данная авария происходит по любому из трёх датчиков — датчика температуры в приточном воздуховоде — уставка «Тпритока,авар», датчика температуры обратки — уставка «Тобр,авария», капиллярного термостата защиты от заморозки.

При возникновении угрозы замораживания теплообменника водяного нагревателя в любое время года происходит останов вентиляторов, закрытие воздушных заслонкок, открытие на 100% регулирующего вентиля калорифера, а данное событие заносится в журнал как «Угроза заморозки». Также в журнал заносится расшифровка аварийного сигнала («Термостат калорифера», «Низкая Тобр.воды» или «Низкая Тпритока»)

2. Авария вентилятора

Для вентиляторов предусмотрены следующие виды защит:

  • Срабатывание встроенной тепловой защиты (встроенный термоконтакт, термосопротивление или сигнал аварий). При этом происходит переход в дежурный режим и происходит запись в журнал контроллера “Перегрузка”.
  • Отказ ПЧ, при этом контроль электрических параметров электродвигателя осуществляется встроенными функциями самого частотного преобразователя. Система переходит в дежурный режим, происходит снятие сигнала подачи питания на преобразователь и осуществляется запись в журнал “Отказ ПЧ”.
  • Обрыв ремня фиксируется по сигналу датчика перепада давления. При этом в состоянии «Останов», контроллер проверяет работоспособность датчика, т.е. в течение промежутка времени «Время реакции» (задается в Настройках контроллера), датчик не должен фиксировать никакого перепада давления. В случае неисправности, например, при обрыве кабеля датчика, в журнал контроллера записывается событие «Обрыв ремня».

3. Авария циркуляционного насоса

При поступлении сигнала аварии насоса с термоконтакта насос выключается, вентустановка переходит в дежурный режим и в журнал контроллера записывается событие «Авария насоса ВоКал».

4. Засорение фильтра

Данная авария происходит по срабатыванию датчика перепада давления на фильтре. При загрязнении фильтра его сопротивление потоку воздуха вырастает, что приводит к срабатыванию реле перепада давления, контролирующего работу фильтра. При этом установка продолжает работу в штатном режиме, но на дисплей ПЛК выводится сообщение о загрязнении фильтра, также на двери щита об этом сигнализирует индикатор.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети.

Затем необходимо произвести следующие действия:

  • проанализировать нагрузку;
  • выбрать оптимальную схему;
  • определиться с режимами работы приборов с целью увеличения КПД;
  • подобрать оборудование.

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.


Один из вариантов подключения, где NK1 и NK2 – нагревательные устройства канального типа; М1 – 3-фазный вентилятор; А, В, С – подключение сети, N – нейтраль, РЕ – земля; Q – защитный термостат от перегрева; Y – термостат защиты от воспламенения

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах систем вентилирования квартир и загородных домов и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.

Продажей и реализацией щитов и шкафов занимается множество фирм, которые производят или продают вентиляционное, холодильное и отопительное оборудование. Например, в Москве это можно сделать в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

Разновидности

  1. ЩУВЭК. Предназначен для управления приточной установкой с электрокалорифером.
  2. ЩУВВК. Комплексно управляют вентиляционной системой с водяным типом калорифера, а также рекуператором, охладителем, чтобы поддерживать заданные параметры работы.
  3. ЩУВ. Не только позволяют управлять любым вентиляционным оборудованием с вентиляторами и их резервами, фильтрацией, нагревом, охлаждением, гликолевым контуром, рекуперацией тепла, камерами смешивания, регенерацией, увлажнением и осушением воздуха, но и обеспечивают их надежную защиту.
  4. ЩУВДУ. Один из важнейших компонентов противопожарных приборов управления. Он предназначен для управления работой противопожарных и противодымных вентиляторов, а также для управления противопожарными клапанами.

Вы можете выбрать как стандартную комплектацию, так и повышенного качества для решения конкретных задач.

Освещение в гардеробной комнате

Гардеробная — это вам не шкаф-купе. Это помещение, в которое можно зайти раздетым и выйти оттуда полностью одетым. Наличие большого количества полок, ящиков и шкафов требует хорошего освещения. Ведь только при ярком свете можно без напряжения увидеть все необходимое и оценить в зеркале сочетаемость подобранной одежды.

Для нормальной освещенности в гардеробной обычно делают многозоновое освещение. Часть светильников располагается на потолке. Если потолок подвесной, подойдут встроенные светильники с большим углом рассеивания. Если потолок обычный — беленый или крашеный, подбирают потолочные светильники или люстры небольшой высоты. Удобны в этом случае модели с поворотными плафонами — пучки света можно направить туда, куда требуется.

Некоторые варианты освещения а гардеробной

Отдельно желательно подсветить зеркало. В этой зоне можно использовать бра или трубчатые светильники. Такие же — длинные и тонкие — можно расположить светильники над трубами, на которых располагаются вешалки, над большими полками. В общем, светильников получается много. Чтобы они не сильно влияли на оплату за электричество лучше всего брать светодиодные. Это могут быть ленты, отрезки, светильники, лампы со стандартным или маленьким цоколем. Форма неважна

Важно то что они «тянут» совсем мало электричества, имеют длительный срок работы и при этом почти не греются

Еще один способ сэкономить — продумать систему освещения на стадии планирования гардеробной, разбив светильники на группы и заведя их на выключатели по отдельности. Какая группа нужна, ту и включаете.

Если искать включатели/выключатели вам не нравится, можно установить детекторы движения. Они будут включать освещение при наличии движения. Тоже довольно удобно и экономно. Но в этом случае надо установить более солидную задержку на отключения света. А то замрете перед зеркалом, например, а свет погаснет.

Что такое автоматика для вентиляционных систем

Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.

Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:

  • На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.
  • В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.

Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.

Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.

Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

Конструктивно подобные модули состоят из трех групп узлов:

  • Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
  • Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
  • Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.

Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.

В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.

Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.

В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:

  • Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
  • Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
  • Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.

Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.

Специфика производства и проектирования

Шкафы управления (ШУ) СПДВ производятся фирмами двух видов:

  • компаниями, производящими как вентиляционное оборудование, так и оборудование систем автоматического управления вентиляционными системами;
  • компаниями, которые не производят вентиляционное оборудование и специализируются на производстве приборов автоматического управления системами, используемыми в зданиях и сооружениях.

Компании первого вида нередко сталкиваются с ситуациями, когда проектировщики нуждаются в серьезной технической поддержке в расчетах при выборе типа вентиляционного оборудования, консультациях по размещению его в здании и выбору конкретных типоразмеров. В этих случаях отработка четкого алгоритма управления СПДВ осуществляется совместно обеими сторонами.

Естественно, после решения всех технических вопросов в спецификации раздела ОВ закладываются модели ШУ СПДВ фирмы, производящей вентиляционное оборудование. Эти шкафы являются информационно и электрически совместимыми с любыми видами взаимодействующих средств пожарной автоматики.

Компании второго вида, как правило, не могут оказать серьезную техническую поддержку при проектировании СПДВ, и им часто приходится ограничиваться производством ШУ СПДВ, которые решают задачу управления СПДВ фрагментарно.

Выпускаются три основные разновидности ШУ СПДВ:

  1. шкафы управления вентиляторами;
  2. шкафы управления клапанами;
  3. комбинированные шкафы управления вентиляторами и клапанами или другими исполнительными устройствами, заполняющими проемы (воротами, дверьми, окнами).

При этом следует иметь в виду, что комбинированные ШУ охватывают управление СПДВ не полностью. Это вызвано тем, что до сих пор не выработаны общепризнанные типовые вентиляционные схемы СПДВ, например для безопасных зон или поэтажных коридоров с компенсирующей подачей наружного воздуха. Поэтому решения принимаются индивидуально, иногда с сомнительной эффективностью получаемых результатов. Отсутствие четкого представления об алгоритмах управления исполнительными устройствами СПДВ препятствует оптимизации состава ШУ и тем более безошибочному созданию общего для системы ШУ.

В данной статье рассматриваются шкафы, которые управляют только основными исполнительными устройствами механической СПДВ – вентиляторами (ШУВ).

Общие технические требования к техническим средствам управления исполнительными устройствами систем противопожарной защиты, к которым относятся вентиляторы СПДВ, содержатся в ГОСТ Р 53325– 2012 “Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний”. ШУВ СПДВ, в соответствии с п. 7.1.6 и п. 7.2.6, являются компонентом пожарного прибора управления (ППУ), состоящего из нескольких модулей.

Несмотря на то что существенно обновленная редакция стандарта ГОСТ Р 53325–2012 действует уже четыре года, многие специалисты, занимающиеся проектированием СПДВ и систем управления ими, еще недостаточно информированы об изменившихся требованиях, порой неправильно толкуют требования стандарта, да и сам стандарт не лишен недостатков.

Данная статья направлена на устранение препятствий, мешающих грамотному использованию стандарта.

Разновидности моделей и модификаций

Рынок электротоваров представляет шкафы и щиты для работы с вентиляционными системами в широком ассортименте.

Все модели можно условно разделить на несколько категорий:

  • Аппаратура управления системами проветривания и удаления дыма (рис. 1). Эти устройства автоматически удаляют последствия задымления, управляют датчиками климат-контроля и другими аналогичными приборами. Преобразование токов осуществляется с помощью трансформатора, а для аварийных отключений предусмотрены специальные кнопки. Основная функция заключается в контроле уровня температуры и степени задымленности.
  • Щиты управления. Контролируют подачу питания и работу приточных вентиляционных систем (рис. 2). Данные устройства отличаются большим набором функций и могут эксплуатироваться совместно с подвесными и напольными установками. Они применяются в водяном охлаждении, системах защиты от перегрева, вызванного работой электроустановок, и фреоновом охлаждении. В эту же группу входят щиты управления приточной вентиляцией с водяным калорифером.
  • Следующая группа щитов управляет питанием и работой приточно-вытяжной вентиляции (рис. 3). В данную систему входит рекуператор, уравновешивающий температуру входящих и выходящих воздушных потоков. Существуют модели на основе гликоля, где используется антифриз и другие незамерзающие жидкости, циркулирующие в замкнутом контуре теплообменника. Все устройство выполнено в виде свободно-программируемого контроллера, в котором установлены температурные датчики, заслонки, разделяющие уличную и внутреннюю часть, защита от образования конденсата. В конструкцию с нагревателем входят циркуляционные насосы, блокировки от слишком низких и высоких температур, другая аппаратура на случаи аварийных ситуаций.
  • Устройство с использованием пластинчатого рекуператора. Используется как щит управления приточной вентиляции и легко настраивается на любой режим. Конструкция рекуператора выполнена в виде квадратной или прямоугольной коробки, оборудованной четырьмя патрубками. Они расположены по два на противоположных концах корпуса. К ним подсоединяются воздуховоды, работающие на приток и вытяжку. Материалом корпуса служит оцинкованная сталь или алюминий. Внутри установлен блок в форме куба, состоящий из множества тонких стальных или пластиковых пластин. Между ними установлены зазоры до 2-4 мм. Данная конструкция служит теплообменником, передающим тепло между свежим и отработанным воздухом.

Схема устройства

Подключение шкафов управления выполняется по стандартной схеме и регламентируется ГОСТ Р51321-1. Шкафы, стенды и щиты устанавливают в коридорах, щитовых комнатах или подсобных помещениях. При наличии технических условий вентиляционные и противопожарные блоки контроля располагают в одном шкафу, который размещают в диспетчерской. Это обеспечит быстрый доступ к панелям управления аварийной и рабочей вентиляции и позволит быстрее среагировать на неполадки в системе.

К помещениям, в которых производится установка щитов, предъявляются особые требования по уровню влажности и температуре. Приборы должны быть надёжно защищены от попадания прямых ультрафиолетовых лучей, капель воды и пыли. Магнитные колебания и радиопомехи тоже могут негативно отражаться на корректной работе устройств, поэтому их воздействие на приборы следует ограничить. Диапазон температур, при котором допускается эксплуатация шкафов управления, составляет от -10 до +55 градусов. Установка прибора требует обязательного заземления, а частота сетевого тока не должна превышать 50 Гц. В качестве источника питания используются электросети напряжением 220 и 380 В.

Главными требованиями схемы размещения является нахождение всех приборов управления на одном стенде и в одной плоскости. Наиболее важные узлы, отвечающие за безопасность прибора, необходимо оснастить световыми индикаторами и желательно подключить к персональному компьютеру. Кроме того, устройства, отвечающие за корректную работу главных узлов, должны быть оборудованы двумя типами управления: ручным и автоматическим. Наиболее удобными для эксплуатации являются шкафы, оснащённые пультом дистанционного управления, позволяющие человеку, не имеющему большого опыта в управлении вентиляцией, осуществлять контроль за её работой. Кроме того, схема подключения устройств должна быть простой и предельно доступной для понимания. Это поможет в случае аварийной ситуации отключить установку самостоятельно, не дожидаясь прибытия ремонтных служб.

Критерии правильного выбора

Шкаф для управления встроенными вентиляторами в систему принудительной циркуляции воздуха в первую очередь подбирается, исходя из типа оборудования, что определяется направлением движения воздушных масс по воздуховодам:

  • Координирование работы узлов вытяжной вентиляцией;
  • Контроль и защита приточной системы;
  • Организация работы приточно-вытяжной системы, то есть подобная техника способна справиться с задачей контроля воздухообмена всего объекта.

Классификация приборов

Опираясь на целевое назначение самой системы циркуляции воздуха, определяются следующие разновидности ШУВ:

  • С возможностью управления общеобменной вентиляцией;
  • Контроль процесса работы противопожарной системы;
  • Универсальный вариант оборудования, при этом реализуется возможность наблюдения за всеми системами одновременно.

Вторая группа из названных включает в себя разнотипную технику: шкаф для управления одним вентилятором для подпора воздуха и одним вентилятором дымоудаления; оборудование для контроля работы двух вентиляторов каждого из их разновидностей

Определившись с исполнением, следует обратить внимание на соответствие ШУВ группе критериев:

  1. Степень защиты оборудования должна быть выше IP 21, а для большей надежности желательно приобрести вариант IP 31 (для обслуживания помещений с повышенным уровнем влажности). В определенных условиях следует использовать ШУВ IP45.
  2. Шкаф для управления вентилятором типа ШУВ по возможности должен выводить информацию о работе системы на цифровое табло или специальный монитор. В самых простых моделях реализована только световая индикация, чего иногда недостаточно для получения более точных данных.
  3. Конструкцией должна быть предусмотрена возможность установки элементов контроля всех важных узлов системы циркуляции воздушных масс. В некоторых случаях требуется обеспечение ручного запуска оборудования.
  4. Шкаф с функцией управления вентиляцией типа ШУВ отдельных моделей может функционировать дистанционно, для чего предусматриваются пульты.
  5. Наряду с конструктивными особенностями технику данного рода следует подбирать, опираясь на соответствие значений электрических параметров ШУВ тем условиям, при которых будет эксплуатироваться шкаф, а также на соответствие его характеристик параметрам системы вентиляции.

Обзор моделей разных видов и производителей

Модель ШУВ1

Мощность данной модели – 18,5 кВт, о чем говорит обозначение техники. Такое устройство предназначено для контроля работы вентиляторного узла противодымной системы.

Конструкцией предусмотрена разного рода защита, в частности от короткого замыкания. Напряжение питания – 380 В.

Компания Вентснаб предлагает шкаф для управления несколькими вентиляторами типа ШСАУ-ВК, соответственно, его цена будет выше ранее рассмотренной модели. Причем уклон делается в сторону крышных вентиляторных установок. Питание – трехфазным переменным током с напряжением 380 В. Конструкцией также предусмотрена защита от коротких замыканий и перегрузок. Этот же производитель предлагает оборудование для координации работы вентиляторов системы циркуляции воздуха с электронагревателем и без такового. В зависимости от мощности исполнения могут стоить 11 000 руб. и 58 000 руб.

Модель Овен

Другой вариант – Овен шкаф для управления воздушной вентиляцией широко используется в промышленности. Функционально подобное оборудование сходно с аналогами других производителей и отвечает за контроль действия системы воздухообмена, а также обеспечивает достаточный уровень защиты.

Что следует знать о монтаже

Техника данного рода устанавливается и подключается к системе исключительно сотрудниками, имеющими доступ к работе с разнотипными электроустановками. Кроме этого, необходимо пройти инструктаж по технике безопасности вне зависимости от мощности оборудования, с которым придется работать. Перед началом монтажа конструкция проверяется на наличие повреждений и комплектность.

Таким образом, для обеспечения возможности нормальной работы вентиляции требуется подключение единой системы контроля. При выборе ШУВ учитываются электрические параметры оборудования (мощность, напряжение питания и ток короткого замыкания). На ценообразование, как и в случае с любой подобной техникой, оказывает влияние в первую очередь состав аппаратуры, габаритные размеры установки, набор функций, уровень защиты оборудования. А это означает, что стоимость не является определяющим фактором при выборе ШУ такого рода.

Шкафы управления противопожарным вентилятором, соответствующие нормам.

Эти шкафы имеют все, что необходимо чтобы соответствовать нормам:

1. Шкафы имеют возможность запуска, напряжением 24В, что снимает проблемы с контролем целостности.

2. Имеют режимы работы Ручной/автоматический

3. Шкафы выдают исчерпывающие сигналы диспетчеризации: Работа, Автоматика, Авария.

4. Осуществляется контроль всех цепей в том числе и силовых.

5. Имеется возможность внешнего ручного управления и управления с панели шкафа.

6. Ну и самое главное – сертификат соответствия федеральному закону №ФЗ-123.

Болид.

ШКП-10 14925₽.

Шкаф контрольно-пусковой. Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления С2000-СП4, стоимостью 2200₽.

Плазма-Т.

ШУВ 11кВт 15332₽.

Шкаф управления трехфазным двигателем насоса/вентилятора мощностью до 11кВт с прямым пуском комплектация DEK, IP31. Цепей управления клапаном нет – тоже надо что-то делать.

Рубеж.

ШУН/В-15-00 прот.R3 29000₽.

Сравнение этого шкафа с другими не совсем корректное, поскольку этот шкаф сам является адресным устройством, то-есть к нему необходимо подключить только один провод адресной линии связи и не нужен прибор или модуль для шлейфов контроля и линии пуска.

Управление и диспетчеризация происходит по адресной сети.

Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления МДУ-1, стоимостью 2280₽.

Юнитроник.

Шкаф управления (электродвигателем) адресный ШУП-3/ШУП-45 28000р.

Это тоже адресный шкаф управления.

Для управления клапанами требуется модуль адресный управляющий МАКС-УРП за 2380р.

Базовый комплект оборудования, которое входит в систему автоматизации

Датчики – это первичные преобразователи, служащие для получения информации о реальном состоянии регулируемых параметров в системе. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температура, влажность, давление, уровень СО, СН и пр. Их выбирают в зависимости от типа сигнала, требуемой точности, необходимого диапазона.

· Датчики температуры бывают для внутреннего и уличного применения; накладными на трубопровод (для контроля температуры поверхности трубопровода) или канальными (для измерения температуры воздуха в воздуховоде). Внутри помещений датчики температуры устанавливаются в нейтральных, относительно источников тепла или холода местах, снаружи здания в местах где датчик будет защищен от ветра или прямого попадания солнечных лучей.

Датчик температуры

· Датчик влажности – это блок с электронным прибором, измеряющим относительную влажность, и преобразующий данные в электрический сигнал. Они также бывают наружного и уличного исполнения.

· Датчики давления подразделяются на реле давления (механическое измерение перепада давлений и электрическое преобразование) и аналоговые датчики давления (преобразование давления сразу в электрический сигнал 4…20 mA). И те, и другие применяются для измерения давление как в одной точке, так и разность давлений в двух точках (дифференциальные)

· Датчики потока измеряют скорость движения жидкости или газа в трубопроводе или воздуховоде. Расход жидкости вычисляется по формуле внутри процессорного блока исходя из разности давлений и других параметров (температуры, сечения трубопровода, плотности).

К этой же группе можно отнести и такие элементы как: капиллярный и комнатный термостаты, прессостаты (реле дифференциального давления)

Сервопривод (электропривод) – это механизм, преобразующий электрический (гидравлический, пневмонический) сигнал в механический (вращение, линейное движение и пр.). Они необходимы для непосредственного выполнения функций регулирования. Как правило они управляют воздушными клапанами (заслонками), трехходовыми (двухходовыми) клапанами для регулирования потока теплоносителя.

Сервопривод (электропривод)

Регулятор – это один из основных элементов системы автоматизации для вентиляции, который обеспечивает управление исполнительным механизмом по показаниям датчиков, термостатов и реле.

По функциональному они подразделяются на регуляторы скорости и регуляторы температуры.

· регуляторы температуры в зависимости от способа управления бывают пороговыми, которые управляют температурой с помощью полностью открытой или полностью закрытой заслонки, и с пропорционально дифференциальным управлением (ПИД-регуляторы), которые позволяют плавно управлять температурой в рабочем диапазоне.

· Регуляторы скорости бывают однофазными и трёхфазными; с плавным или ступенчатым регулированием. Выбор способа регулирования зависит от мощности вентилятора или насоса. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя.

Преобразователь частоты (ПЧ)

Шкаф (блок) управления: бывают силовые, управляющие или совмещенные, если система небольшая. Вот одни из основных функций любого шкафа управления:

· Включение и выключение системы вентиляции;

· Индикацию состояния оборудования;

· Защиту от короткого замыкания;

· Защиту от нестабильного питающего напряжения;

· Управление производительностью вентиляционной установки;

· Индикацию состояния воздушных фильтров;

· Защиту от переохлаждения испарителя;

· Защиту водяного калорифера от замерзания;

· Контроль и поддержание температуры воздуха в воздуховоде после калорифера и в помещении;

· Защита от перегрева электрокалорифера;

· Контроль (управление) за работой насоса;

· Контроль (управление) за работой рекуператора;

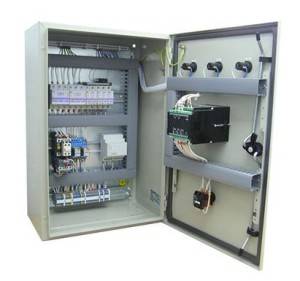

Шкаф управления вентиляцией

Назначение шкафов управления вентиляцией

шкаф автоматического управления вентиляцией

Шкаф для управления вентиляцией без участия персонала обеспечивает необходимую температуру и влажность в помещениях, соответствующие требованиям, а также повышает безопасность работы оборудования. Он позволяет установить любые показатели приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

Автоматический вентиляционный щит подходит для вентиляционных систем:

  • с водяным обогревом,
  • электрическим обогревом,
  • рекуперацией тепла,
  • рециркуляцией,
  • противодымных (подпорных),
  • приточных, приточно-вытяжных и вытяжных.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии. Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.
