Основные принципы и схемы как обвязать калорифер

Автономный воздухонагреватель

Автономный воздухонагреватель

является частью автономной системы электроснабжения, которая представляет собой многоступенчатую систему подготовки топлива и независимых термостатированных отсеков, предполагающих размещение самых ответственных агрегатов и узлов.

Комплектация автономного воздухонагревателя обычно содержит:

• теплообменник из жаростойкой нержавеющей стали;
• воздушный клапан с электрическим приводом;
• подогреватель топлива;
• фильтры грубой и тонкой очистки топлива;
• высоконапорный центробежный вентилятор;
• воздушные термостойкие шланги;
• корпус каркасно-панельного типа с порошковым покрытием;
• дефлектор выхлопных газов;
• дефлектор выхлопных газов;
• блок управления с микропроцессорным терморегулятором и контролем питающей эл.сети;
• теплоизолированные панели из нержавеющей стали;
• дизельная горелка.

Принцип действия автономного воздухонагревателя основан на использовании потока горячего чистого воздуха, вырабатываемого теплопроводом. Нагрев воздуха осуществляется благодаря теплу, получаемому в результате горения жидкого топлива. Топливо, в результате подогрева и многоступенчатой очистки поступает в автоматическую горелку из бака. Благодаря работе горелки формируется топливно-воздушная смесь , которая, воспламеняясь, формирует факел в камере сгорания. До заданной температуры теплообменник разогревается очень быстро. Расход воздуха регулируется клапаном, расположенным перед коллектором вентилятора.

Расход теплоносителя

Для расчета расхода теплового носителя сначала нужно найти фронтальное сечение прибора.

Его определяют по формуле F = (L х P)/ V, в которой:

• F – фронтальное сечение теплообменника калорифера;
• L – расход воздушных масс;
• P – табличное значение плотности воздуха;
• V – скорость воздушного потока (3-5 кг/м²с).

После этого можно вычислять расход теплоносителя по формуле G = (3,6 х Qт)/(Cв х (tвх — tвых)), в которой:

• G – потребность в воде для калорифера (кг/ч);
• 3,6 – поправочный коэффициент для перевода единицы измерения из Ватт в кДж/ч, чтобы расход получился в кг/ч;
• Qт – мощность нагревателя в Вт, которую нашли ранее;
• Cв – показатель удельной тепловой емкости воды;
• (tвх — tвых) – разница температур теплового носителя в обратной и прямой линии.

Таблица подбора смесительных узлов обвязки UTK для водяных нагревателей:

Типоразмер водяного нагревателя	Марка узла обвязки UTK
Двухрядные водяные нагреватели
400х200/2	UTK 40-1.6 HW
500х250/2	UTK 40-2.5 HW
500х300/2	UTK 40-4.0 HW
600х300/2	UTK 40-4.0 HW
600х350/2	UTK 60-4.0 HW
700х400/2	UTK 60-6.3 HW
800х500/2	UTK 80-6.3 HW
900х500/2	UTK 80-6.3 HW
1000х500/2	UTK 80-10.0 HW
Трехрядные водяные нагреватели
400х200/3	UTK 40-2.5 HW
500х250/3	UTK 60-4.0 HW
500х300/3	UTK 60-6.3 HW
600х300/3	UTK 60-6.3 HW
600х350/3	UTK 80-6.3 HW
700х400/3	UTK 80-6.3 HW
800х500/3	UTK 80-10.0 HW
900х500/3	UTK 80-16.0 HW
1000х500/3	UTK 80-16.0 HW

Для изготовления узлов обвязки используется арматура компании Genebre (пр-во Испания), насосы WILO, GRUNDFOS, DANFOSS и UNIPAMP, WESTER, IMP PUMPS, UCP. Приводы с трёхходовыми клапанами фирмы LUFTBERG, DANFOSS и ESBE.

Подключение

Поступление воздушных масс может осуществляться в одном из двух вариантов:

• Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
• Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.

Трубки размещают на той стороне, где установлен воздушный клапан.

Водяные калориферы разделяются на 2 вида по типу вентиля:

• двухходовой – при подключении к общему теплоснабжению;
• трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).

Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:

• Вид системы.
• Температура воды в начале процесса и при оттоке.
• При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
• При автономном – наличие или отсутствие насоса, установленного на контуре притока.

Схема установки должна предусматривать недопустимость монтажа в следующих случаях:

• с вертикальным вводом и выводом трубы;
• с верхним забором воздуха.

Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)

Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.

Водяной калорифер: особенности конструкции

Водяной калорифер для приточной вентиляции экономичен в сравнении с электрическими аналогами: для того, чтобы нагреть одинаковый объём воздуха, используется энергии в 3 раза меньше, а производительность гораздо выше. Экономия достигается благодаря подключению к системе центрального отопления. С помощью термостата легко устанавливать необходимый температурный баланс.

Автоматическое управление повышает эффективность. Щит управления приточной вентиляцией с водяным калорифером не требует дополнительных модулей и представляет собою механизм управления и диагностирования аварийных ситуаций.

Состав системы выглядит следующим образом:

• Температурные датчики уличной и обратной воды, приточного воздуха и степени загрязнённости фильтров.
• Заслонки (для рециркуляции и воздушные).
• Клапан нагревателя.
• Циркуляционный насос.
• Капиллярный термостат защиты от замерзания.
• Вентиляторы (вытяжной и приточный) с механизмом контроля.
• Контроль вытяжного вентилятора.
• Пожарная сигнализация.

Конструкция водяного канального нагревателя типа 60-35-2 (размер – 60 см х 35 см, рядность – 2) из оцинкованной стали, предназначенного для систем вентиляции и кондиционирования

Водяной и паровой калориферы представлены в трёх разновидностях:

• Гладкотрубные: большое количество полых трубок расположены вблизи друг от друга; теплоотдача небольшая.
• Пластинчатые: ребристые трубки увеличивают площадь теплоотдачи.
• Биметаллические: патрубки и коллекторы сделаны из меди, алюминиевое оребрение. Наиболее эффективная модель.

Принцип работы калорифера

Канальный нагреватель или калорифер – универсальный аппарат передачи тепловой энергии от нагревательных элементов приточному воздуху, осуществляющий нагрев/охлаждение воздуха внутри вентилируемого помещения.

Работает по принципу теплообменника и состоит из труб, по которым непрерывно циркулирует подогретый или охлажденный теплоноситель (вода, водяной пар или фреон). Холодный или теплый воздух, проходя через приточную систему вентилирования, контактирует с трубами теплообменника. Происходит переход энергии от одного носителя к другому. Воздушные массы нагреваются/охлаждаются, а затем выдуваются в помещение.

Сам по себе канальный нагреватель работать не может и требуется система обвязки. Есть другое название – узлы регулирования основных параметров. Это набор дополнительных элементов, выполняющих ряд сопутствующих функций:

• контроль работы теплообменника. Обеспечивают бесперебойный режим функционирования, сигнализируя о сбоях;
• постоянный контроль над температурой теплоносителя. Чтобы воздуха нагревался равномерно, без скачков, она должна быть в пределах расчетных показателей;
• предотвращение обледенения узлов канального нагревателя, а также вентиляционных каналов.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

(голосов пока нет)

Преимущества пластинчатых теплообменников

Основное назначение таких устройств – это передача тепла между теплоносителями, которые разделены между собой (исключается смешение рабочих сред).

За счет своей конструктивной особенности пластинчатые теплообменники имеют ряд значительно отличающихся технических параметров:

• компактность (теплообменник подбирается согласно требуемым показателям теплоотдачи, чем меньше перепады – тем меньше пластин используется);
• универсальность (может применяться в тепловых пунктах на различных объектах и использоваться в зависимости от требуемой мощности);
• экономичность (стоимость зависит от количества пластин, есть возможность выбора, ремонт обходится заменой изношенного (поврежденного) пакета пластин, а не всей системы);
• температурный диапазон составляет от -50 до +200 ˚С;
• простота обслуживания (очистка осуществляется путем раскручивания болтов прижимной плиты, далее извлекаются пластины с уплотнительными прокладками и производится промывка).

Управление электрокалорифером

Управление нагревателем обычно осуществляется ступенчато, сначала включается первая ступень нагревателя, затем последовательно включаются/выключаются следующие ступени, так называемые опорные. Соотношение между временем включения и отключения зависит от необходимости в нагреве. Выходная мощность электрического нагревателя вычисляется по ПИ-закону, регулируемая величина — по датчику температуры приточного воздуха.

Сигнал управления устройством, непосредственно регулирующим мощность, в качестве которого могут применяться тиристорные регуляторы, твердотельные реле, обычные контакторы, может быть либо аналоговый с напряжением 0-10V, либо дискретный.

При включении нагрева, сначала включается первая ступень и за счет плавного изменения мощности, которое происходит благодаря управляющему сигналу 0-10V, обеспечивается точное поддержание требуемой температуры. Если мощности первой ступени не хватает, то включается вторая ступень, а производительность первой ступени сбрасывается и начинает регулирование заново. Если не хватает мощности двух ступеней, то включается третья ступень и т.д. При необходимости снижать температуру, основное регулирование осуществляется с помощью первой ступени, остальные ступени выключаются по мере надобности.

Для защиты от частого включения ступеней мощности, используется гистерезис, равный примерно 10 % мощности. То есть вторая ступень включится при значении выходной мощности 105 %, выключится при снижении до 95 % (205 % и 195 % для третьей ступени, соответственно).

Общий алгоритм работы системы

Запуск системы осуществляется следующим образом. В режиме ожидания зимой система выключена и перед запуском никаких предварительных действий не требуется. В этом, кстати, заключается еще одно отличие от систем водяного обогрева, где перед запуском необходимо прогревать калорифер до заданной температуры.

При переходе в режим Работа, включается ТЭН калорифера и начинается плавное увеличение мощности нагрева. Одновременно с включением калорифера, открывается воздушная заслонка. Затем, с некоторой задержкой, запускается вентилятор приточного воздуха. При этом уставка температуры начинает плавно снижаться до номинального значения.

Переход установки в дежурный режим должен сопровождаться продувкой электронагревателя. Во время продувки, питание с электронагревателя снимается, но вентилятор должен продолжать работать в течении некоторого времени, для охлаждения калорифера и только после этого выключаться. Иначе, если не соблюдать это правило, ТЭН нагревателя может просто выйти из строя.

Такой же алгоритм действий и при срабатывании защиты от перегрева — сначала должен выключаться нагрев, затем идет продувка калорифера вентилятором и только после этого отключение вентилятора.

Также должна быть предусмотрена блокировка работы электронагревателя при выключенном приточном вентиляторе. В случае резервирования вентиляторов, которое позволяет продолжать работу вентустановки, используя резервный вентилятор, в случае отказа основного, переключение происходит при поступлении сигнала аварии с работающего вентилятора (термоконтакт, авария ПЧ) либо по сигналу с прессостата. Если же и в случае резервного приходит сигнал об аварии, установка выключается.

Для вентиляторов должны быть предусмотрены следующие виды защит:

• Сигнал о перегрузки электродвигателя, по срабатыванию встроенного термоконтакта.
• Отказ преобразователя частоты, при этом контроль электрических параметров двигателя осуществляется встроенными функциями самого ПЧ.
• Обрыв ремня. Фиксируется по срабатыванию датчика перепада давления на вентиляторе.

При срабатывании защиты электродвигателя вентустановка переходит в дежурный режим и в журнал контроллера записывается событие «Перегрузка».

При поступлении сигнала «Отказ ПЧ» установка также переходит в дежурный режим, снимается сигнал подачи питания на преобразователь частоты, и в журнал  записывается событие «Отказ ПЧ». В системах с резервированием вентиляторов вместо перехода в дежурный режим контроллер включает резервный вентилятор.

При поступлении сигнала с пожарного датчика, установка переходит в дежурный режим. При этом останов происходит сразу, без продувки электрокалорифера.

Работа остальных элементов вентустановки, в принципе, ничем не отличается от работы в установках с водяным калорифером, поэтому в данной статье их можно не рассматривать.

Простые решения для обвязки приточной системы

Схема устройства приточного клапана.

До начала монтажа вентсистемы необходимо определиться, какой именно она будет. Вентиляция может быть простой (для нее будут использоваться недорогие установки) или разветвленной, выполняющей множество функций.

Для квартиры и отдельных помещений могут использоваться стандартные решения:

1. Приточные вентиляторы. Они монтируются в форточках, воздушных каналах, в специальных отверстиях, выполненных в наружных стенах. Такой вариант самый простой и надежный, конструкция включает в себя наружные решетки, воздуховоды с установленными фильтрами и вентиляторами, внутренние решетки. Для частных домов на территории России подобный вариант используется не так часто. Приточные вентиляторы популярны для кухонь.
2. Оконные клапаны. Такой вариант применяется для пластиковых окон, узел обвязки также предельно простой. Внешне это специальный клапан, который устанавливается для верхней части рамы. Через него в помещение попадает свежий воздух.

Виды и характеристики

В водяном калорифере функции теплоносителя выполняет вода Рассматриваемые устройства работают на обычной воде и на других видах энергоносителей. В соответствии с типом используемого источника энергии различают следующие виды калориферных агрегатов:

• водяные;
• паровые;
• электрические.

Воздухонагреватель водяной относится к распространенной разновидности приборов, отличающейся безопасностью, эффективностью действия и простотой обслуживания. Функцию теплоносителя в нем выполняет горячая вода, поступающая из местной сети ГВС или от котла. Калориферы водяные для приточной вентиляции – очень выгодный вариант, отличающийся минимальными затратами на содержание и эксплуатацию. Единственное проблемное место водяного калорифера – сложность монтажа, связанная с подводкой труб централизованного или местного отопления. Такая привязка не позволяет оперативно переносить прибор на новое место.

Калорифер воздушный паровой – полный аналог водяных моделей, отличающийся от них лишь видом используемого теплоносителя. Конструктивное отличие проявляется в большей толщине стенок у трубок из меди (2 мм против 1,5 мм у водяных образцов). Это объясняется значительным давлением в системе, вынуждающим усиливать структуру отводящих каналов.

Технические характеристики водяных калориферов Электрическая калориферная установка не нуждается в теплоносителе, поскольку источником энергии в ней служит сетевое напряжение 220 Вольт частотой 50 Герц. Простота подключения электрических агрегатов обеспечивает мобильность и удобство пользования. Их недостаток – значительное потребление электроэнергии, ограничивающее применение устройств. Они востребованы в ситуациях, когда необходим локальный обогрев при разовых работах (как аварийные или временные источники тепла).

К основным характеристикам калориферов для подогрева воздуха относят:

• температуру воды на входе и выходе устройства;
• скорость перемещения носителя по обогревающим каналам;
• температура воздуха на выходе агрегата;
• рабочее давление в системе.

При описании устройств также указываются максимальная рабочая температура жидкости, циркулирующей в патрубках, и срок службы изделия.

Схемы и типы исполнений смесительных узлов UTK

Смесительный узел построен по трехходовой схеме регулирования

Шаровые краны 1 служат для отключения узла от тепловой сети.

На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.

На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

Принцип действия

Канальный нагреватель воздуха электрический

Калорифер (канальный нагреватель) – это универсальное устройство, занимающееся передачей тепловой энергии от нагревательного элемента приточному воздуху. Прибор работает как теплообменник. Он состоит из труб, по которым циркулируют воздушные массы. В трубах происходит передача тепловой энергии от одного носителя к другому.

При поступлении воздуха в агрегат через решетку происходит нагрев масс за счет теплообмена от труб. Далее вентилятор обдувает прибор и подает нагретый воздух через диффузор в комнату. Чтобы устройство работало бесшумно, применяются специальные звукопоглощающие элементы. Когда установка отключается, клапаны закрывают доступ холодного воздуха с улицы в систему.

Работать без системы обвязки калорифер не может. Для его функционирования потребуются узлы регулирования, которые выполняют следующие функции:

• Контроль работы. Детали обеспечивают постоянный режим функционирования и сообщают о сбоях.
• Обеспечение бесперебойной работы теплообменника. Оповещение об аварийных ситуациях.
• Контроль температурного режима и его регулировка. Температура должна быть в пределах расчетных показателей для равномерного нагрева.
• Предотвращение обледенения.

Водяной калорифер не может работать без вспомогательных узлов

В состав системы входят следующие элементы:

• Запорная арматура. Это краны для перекрытия потока теплоносителя, которые производятся из прочных материалов (сталь, латунь). Выбирается по мощности прибора.
• Обратные клапаны. Являются барьером на пути оттока жидкости. Выбор производится по диаметру трубопроводов.
• Привод и клапаны регулировки. Являются основной и важнейшей частью узла обвязки.
• Манометр, термометр.
• Кран для удаления воздуха и слива.
• Клапан балансировки.
• Насос.
• Фильтр. Используется сетка с ячейкой размером 500 микрон.

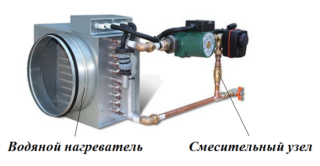

Принцип работы смесительного узла (узла терморегулирования) UTK

В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

Гарантийный срок на узлы терморегулирования составляет 3 года.

Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют — узлы обвязки охладителя.

Простые решения для обвязки приточной системы

Схема устройства приточного клапана.

До начала монтажа вентсистемы необходимо определиться, какой именно она будет. Вентиляция может быть простой (для нее будут использоваться недорогие установки) или разветвленной, выполняющей множество функций.

Для квартиры и отдельных помещений могут использоваться стандартные решения:

1. Приточные вентиляторы. Они монтируются в форточках, воздушных каналах, в специальных отверстиях, выполненных в наружных стенах. Такой вариант самый простой и надежный, конструкция включает в себя наружные решетки, воздуховоды с установленными фильтрами и вентиляторами, внутренние решетки. Для частных домов на территории России подобный вариант используется не так часто. Приточные вентиляторы популярны для кухонь.
2. Оконные клапаны. Такой вариант применяется для пластиковых окон, узел обвязки также предельно простой. Внешне это специальный клапан, который устанавливается для верхней части рамы. Через него в помещение попадает свежий воздух.

Регулировка процесса нагрева

Что касается регулировки нагревательного процесса, то сегодня используют два его вида: количественный и качественный. Первый вариант – это когда температура нагревательных элементов регулируется количеством поданной в них тепловой энергии. То есть, чем больше, к примеру, горячей воды проходит через водяной нагреватель, тем сильнее он нагревается. Соответственно и температура проходящего через него воздуха становится выше.

Для этого в узел обвязки калорифера приточной установки обязательно входит насос, который создает давление внутри системы подачи горячей воды. Увеличивая подачу, можно увеличивать температуру теплоносителя внутри нагревательных элементов. Или, наоборот, снижая подачу, снижается температурный режим. Необходимо отметит, что этот способ обогрева приточного воздуха не самый рациональный. Поэтому сегодня все чаще в системах вентиляции используют качественный способ обогрева, то есть, подача горячей воды происходит при неизменном ее объеме.

Чисто конструктивная отличительная особенность этой схемы обвязки – наличие трехходового клапана, который устанавливается около калориферного прибора  перед подачей в него горячей воды. Именно клапан регулирует температуру, а насос работает в постоянном режиме. Свое название клапан получил из-за того, что его можно выставлять в определенных позициях, при которых происходят разные процессы. В случае с обогревом воздуха клапан выполняет три функциональных действия.

1. Он полностью открыт для подачи горячей воды и закрыт для отводящего из калорифера теплоносителя.
2. Он открыт так, чтобы часть охлажденного теплоносителя могла смешиваться с горячей водой, за счет чего уменьшается ее температура, а соответственно и нагревательных элементов.
3. Полностью закрыт, то есть, в систему обогрева приточного воздуха не поступает теплоноситель.

Основные элементы схемы узла регулирования приточной установки

В схему узла обвязки входит несколько стандартных приборов, которые обеспечивают регулировку температуры теплоносителя. А так как схем обвязки две (количественная и качественная), то соответственно в каждой из них будет присутствовать свой клапан. В первом случае двухходовый, во второй трехходовой. К тому же все приборы подбираются под калорифер и трубную разводку, то есть, все будет зависеть от диаметров труб и патрубков.

В стандартную обвязку приточной установки входят:

• насос подачи горячей воды;
• термометры и манометры, отслеживающие параметры теплоносителя;
• шаровые краны, с помощью которых перекрывается подача и отвод теплоносителя, что дает возможность дополнительно проводить ремонт приборов, если такая необходимость возникла;
• байпас – это труба, соединяющая подающий трубный контур с отводящим, на нем монтируется обратный клапан, который не позволяет горячей воде проходить мимо калорифера;
• фильтр сетчатый, установленный на подающем контуре сразу после шарового крана;
• клапан с электроприводом, соответственно он может быть двух- или трехходовым:
• трубная разводка по магистралям.

Схема с таким набором приборов и оборудования достаточно проста. Чаще всего ее сооружают на жесткой разводке, то есть, для соединения всех частей используются трубы (стальные или пластиковые). Но для такой трубной подводки учитывается одно обстоятельство – месторасположение узла регулирования приточной установки известно заранее. Все элементы установки должна располагаться близко друг к другу, чтобы создать компактную систему. Это удобно и в плане обслуживания, и в плане ремонта. Как отмечают специалисты, данный вид обвязки нагревательного узла приточной установки является самым простым и менее затратным.

Можно всю эту систему соединить в единый узел гибкими гофрированными шлангами, соединительный элемент которых – резьбовая гайка. То есть, монтажный процесс такими шлангами сводится лишь к соединению их между собой для наращивания магистрали и подключению к установленным приборам

Единственный момент, на который надо обратить внимание, это диаметр шлангов, соответствующий диаметру патрубков калорифера, электроклапана и циркуляционного насоса. Чаще всего гибкая подводка используется лишь в тех случаях, когда сборку жесткими элементами провести затруднительно

Хотя она считается более функциональной.

В системах нагрева вентиляционной установки используются насосы с мокрым ротором. То есть, крыльчатка прибора и его подшипники находятся все время в проточной жидкости, которая выполняет две функции: охлаждения и смазки. То есть, резиновые сальники в конструкцию циркуляционного насоса не входят. А это говорит о том, что мест протечек нет, ведь именно сальники при их выходе из строя создают протечки теплоносителя.

Что касается трехходового клапана или двухходового, то это электрозависимый прибор, устанавливаемый перед калорифером. Отличие между ними – возможность первого смешивать горячую подающую и теплую отводящую воду, что и регулирует теплоноситель и подгоняет его температуру под заданные параметры.

Весь узел нагревательной установки, а точнее его обвязочного узла, это не только контроль над температурой в доме, но и защита всех встроенных в него приборов от скачков давления внутри теплосети.

Разновидности узлов обвязки

Обвязка данного прибора состоит из целого ряда элементов, которые ответственны за регулирование температуры носителя тепла, устройства контроля, подводку. При этом крайне необходимо подобрать все элементы обвязки таким образом, дабы те целиком соответствовали всем требованиям носителя тепла. Мы имеет в виду, в первую очередь, затраты этого носителя, а также сечение патрубков. Итак, обвязка калорифера традиционного вида состоит из следующих элементов:

1. насоса;
2. клапана, оборудованного электрическим приводом на два или три хода;
3. приборов измерения температуры и давления;
4. подводки;
5. шаровых кранов;
6. очищающего фильтра;
7. байпаса.

Существует еще традиционная обвязка, имеющая жесткую подводку. Это используется в тех случаях, когда нет потребности в применении гибкой подводки, поскольку все коммуникационные магистрали состоят исключительно из стальных труб. Более того, в таком случае место, где будет располагаться узел, заведомо определено. Такая разновидность обвязки, особенно в сочетании с водным калорифером, позволяет не только существенно сэкономить время и силы при монтаже, но и меньше тратить на это все денег.

Отличительной чертой любой гибкой подводки можно считать тот факт, что она состоит из гофрированных шлангов вместо традиционных труб из стали. Если сделать узел подобным образом, то его функциональность возрастет. Более того, его можно будет располагаться даже в тех местах, где по той или иной причине нельзя использовать трубы из стали. При этом вы при желании можете усилить контроль над работой системы, увеличив число термоманометров до четырех.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

• Паровые – применяются чаще всего на промышленных предприятиях, где выработка пара предусмотрена технологическими процессами.
• Электрические – этот вариант самый простой в установке (нужен только источник питания для нагрева встроенных ТЭНов), но требует большого расхода электроэнергии. Использование электрокалорифера считается целесообразным только на объектах, площадь которых не превышает 150 м²
• Водяные – этот тип нагревателя работает на основе горячей воды и устанавливается в системах вентиляции с прямоугольным или круглым сечением на площадях свыше 150 м² Данный тип обогрева надёжен, практичен, прост в обслуживании и недорог.

Особенностью нагревателя является то, что состав поступающего с улицы воздушного потока не должен быть липким, волокнистым, содержать твёрдые частицы. Допустимая запылённость — не более 0,5 мг/м³. Минимальная температура забираемого воздуха -20 °C.

При выборе калорифера учитывают следующие факторы:

• площадь помещения;
• погодные условия в данном климатическом поясе;
• мощность вентиляции.

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.
