Дренажный насос со встроенным поплавком: принцип работы, устройство и подключение

Принцип работы и устройство

Все оборудование, несмотря на разновидности модификаций, обладают одинаковым принципом действия и оснащены поплавковым выключателем, ротором, двигателем, нагнетательной камерой, статором и рабочим колесом.

Мощность, производительность и срок эксплуатации зависит от качества сальников, которые предназначены для воздухонепроницаемости электромотора. В дорогостоящих моделях их изготавливают из керамики, а корпус из чугуна или нержавеющей стали, которым свойственна высокая устойчивость к механическим воздействиям и образованию коррозии (ржавчины).

Управление насосной станцией происходит за счет поплавкового выключателя, который в автоматизированном режиме запускает и останавливает привод. Представляет собой пластиковую коробку, внутри которой находится электрический переключатель и стальной шарик.

Принцип работы погружного насоса с внутренним поплавком заключается в том, что откачиваемая жидкость поступает в функциональную камеру, где под воздействием давления и поворотов движущегося колеса она поднимается вверх, охлаждая привод.

Все дренажные насосные станции с автоматическим поплавковым переключателем делятся на несколько групп в зависимости от места их расположения.

Погружной насос имеет герметичный корпус, это позволяет эксплуатировать его во влажной среде. Во время работы практически бесшумный, все модели мощные и производительные. Если целостность корпуса будет нарушена, вернуть агрегат в строй чрезвычайно сложно, а порой, и вовсе невозможно. Внутренние детали часто загрязняются, поэтому регулярно нужно их промывать.
Вертикальные модели имеют вертикальный поплавковый выключатель. В автоматическом режиме откачивает жидкость из замкнутых пространств. Как правило, такое оборудование используют для осушения трубопроводов, вышедших из строя. Также их применяют в качестве обычных дренажей.
Агрегаты с внутренним поплавком включают в себя трубы из ПВХ, которые погружены в скважину, корпус должен оставаться на поверхности почвы. Преимущество насосной станции – простота установки, использования и обслуживания. Но во время работы эта разновидность дренажных насосов издает много шума.
Фекальные насосы откачивают жидкость из выгребных ям и септиков. Преимущество оборудования – высокая мощность и производительность. Устройство оснащено дополнительной деталью, которая измельчает отходы. Фекальные насосы бывают поверхностными и погружными.

Установка поплавкового выключателя

Монтаж поплавкового выключателя выполняется несколькими способами. До начала установки оборудования нужно проверить номинал тока, который подается на насосную установку. Этот показатель должен быть меньше нормального значения электрического тока, указанного в сопроводительных документах к поплавку. Среди существующих способов установки поплавкового выключателя для возможности регулирования уровня воды самым оптимальным в вопросе реализации считается его размещение в резервуаре, предусматривающем использование поплавка с проводом и элементом утяжеления, идущему в комплекте с устройством.

Если выполняется такой монтаж, грузило фиксируется на кабеле, после этого определяется расстояние свободного хода поплавка. При помощи специальной защелки грузило фиксируется на проводе. Сам кабель как можно более прочно устанавливается на наружной части резервуара. Только после этого выполняется подключение к насосной установке самого поплавкового выключателя. Готовая система может эксплуатироваться в соответствии со своим реальным назначением.

Способ монтажа поплавка для насосных устройств, подразумевающий применение подводящего шнура, может использоваться исключительно при полном отсутствии возможности зависания или зацепки главного устройства в резервуаре с размещением в нем только одного выключателя. В отдельных ситуациях может приниматься решение о монтаже одновременно нескольких поплавков для регулирования уровня воды в резервуаре. В подобной ситуации установка выполняется с применением специальной штанги. Наиболее часто для этого применяются пластиковые трубы, которые нужно как можно более прочно закрепить в самом резервуаре. На трубу крепятся поплавки, выставляются таким образом, чтобы эксплуатировать их можно было без проблем.

Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. При определении оптимального количества поплавковых выключателей нужно учитывать количество и модели используемых насосов, а также различных защитных устройств и встроенных пультов и панелей управления. В отдельных случаях вопрос обеспечения качественной работы выключателей может разрешаться посредством установки двух и более штанг

В вопросе определения схемы монтажа поплавковых выключателей необходимо принимать во внимание их количество и возможную локализацию, а также сверяться с имеющейся проектной документацией. Эксплуатация выключателей может осуществляться по разнообразным схемам

Преимущества дренажных насосов

Работа дренажного насоса – это достаточно простой процесс, суть которого заключается в транспортировке воды из одной точки в другую. Электрический двигатель с крыльчаткой способствует перекачиванию воды. Ключевой особенностью дренажных насосов считают наличие поплавкового механизма.

Поплавок представляет собой небольшой пластиковый резервуар, заполненный воздухом. Внутри размещен стальной шарик. Сам поплавок соединен с электрической системой с помощью провода. При погружении в жидкость поплавок оказывается на поверхности. В этот момент начинает работать насос. В положении на поверхности поплавок сигнализирует устройству о включении. Он включается только в том случае, если в источнике достаточно воды.

У поплавка есть разметка минимально допустимого уровня жидкости. Если вода оказывается ниже этого уровня, поплавок сигнализирует о выключении. После этого насос отключается. Возобновляется его работа только при надлежащем уровне воды в системе.

Главными плюсами дренажных насосов по сравнению с другими типами оборудованиями считают:

относительно невысокая цена;
хорошая производительность;
понятный алгоритм использования и работы;
достойный срок службы при выполнении эксплуатационных правил.

Как отключить поплавок

Иногда поплавок приходит в полную негодность и уже не подлежит ремонту. В таком случае возникает необходимость отключить его. Для этого нужно выполнить следующие действия:

Этот узел представляет собой часть электрической системы дренажного насоса. Поэтому перед проведением работы необходимо отключить оборудование.
После этого выполняется отсоединение проводов.
Затем нужно вместо нерабочего выключателя поставить новый.

После этого можно включить насос и продолжать использовать его. Иногда на эту процедуру не хватает времени. В такой ситуации управляющие провода достаточно соединить напрямую, без применения поплавка. В этом случае автоматические действия выполняться не будут, поэтому потребуется постоянный контроль со стороны мастера, осуществляемый вручную.

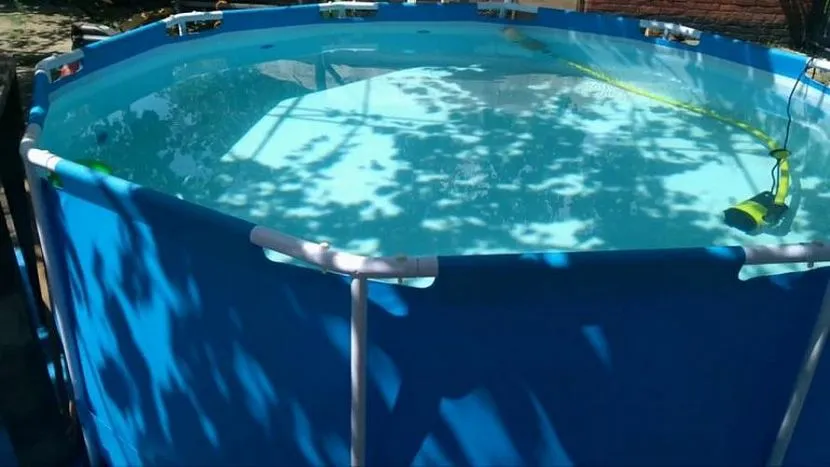

Дренажный насос поможет наполнить или осушить бассейнИсточник makipa.ru

Область применения

Принцип действия электрического дренажного насоса соответствует центробежным видам, от погружных устройств для забора воды с большой глубины его отличают некоторые конструктивные изменения. Дренажные электрические насосы можно использовать для следующих работ:

Откачка воды с любой глубины в случае затопления помещений ниже уровня земли: подвалов, погребов, складов, хранилищ, подземных гаражей.
Дренажным насосом можно выкачивать воду из бассейнов, прудов и искусственных водоемов при их загрязнении, с их помощью можно снова быстро заполнить водоем.
С помощью дренажника удобно поливать растения на приусадебных участках непосредственно, или наполняя емкости большого объема для дальнейшего капельного полива.
Временно использовать вместо глубинного насоса для забора чистой воды, при этом следует учитывать, что КПД дренажного насоса значительно меньше специального электрического насосного оборудования для водоснабжения.
Погружным электронасосом удобно откачивать воду из дренажных ям внутри и снаружи зданий в автоматическом режиме — при подключении они начинают качать воду после наполнения ямы до определенного уровня и прекращают работать после ее опорожнения.
Дренажным насосным устройством в силу конструктивных особенностей чистят скважины, колодцы и пруды — они работают на большой глубине и способны высасывать грязную воду с крупными фракциями.
При необходимости дренажник можно использовать не по его прямому назначению, а в качестве фекального электрического насоса для очистки канализационных, выгребных и стоковых ям от сильно загрязненных отходов. В устройстве нет измельчителя, поэтому подключать его придется через дополнительный фильтр.

Как быть, если колодец все же замерз?

Если зима особенно холодная или вы так и не утеплили колодец, то он может замерзнуть. И если этого произошло, вам необходимо выполнить следующие действия.

Вначале оцените степень его замерзания. Порой случается, что замерзает только поверхностный слой (появляется ледяная корочка), в то время как вода под ним остается в жидком состоянии и по-прежнему поступает в дом. В таких случаях можно вообще ничего не делать. При желании можете удалить ледяную корочку, используя для этого любой подходящий инструмент (к примеру, лом). Проколите ломом корочку и слегка ее подробите. После этого обязательно накройте конструкцию крышкой.
Если вода все же замерзла целиком, то остается лишь дожидаться потепления. Как только это произойдет, обкопайте колодец и, используя теплоизолятор, утеплите его стены (как было описано в одном из способов). В скором времени вода медленно, но уверенно начнет таять.
Если вода не замерзла, но в дом почему-то не подается, то прогрейте трубопровод при помощи строительного фена и хорошенько его утеплите. Водоподача должна возобновиться.

На заметку! При низкой температуре не утепленные трубы могут лопнуть и разрушить тем самым всю систему подачи воды.

Подводя итоги

Выяснилось, что утепление колодца на зиму зачастую обязательно. Это защитит воду в шахте от промерзания даже при самой низкой температуре

Но нужно помнить и об изоляции труб, ведущих в дом, так как это тоже крайне важно

На этом все. Удачи в работе и теплых зим!

Принцип работы и конструкция

Дренажный насос с поплавком предназначается для откачивания стоков из канализационных систем и фекальных вод из дна специальных резервуаров для их накопления.

Действие поплавка заключается в следующем:

при поднятии поплавка до определенной отметки он включает устройство, и оно начинает откачивать жидкость;
проведя некоторый объем работы, объем жидкости стает меньше;
поплавок опускается до обозначенного уровня и выключает устройство.

Таким образом, дренажный насос с поплавковым выключателем работает в автоматическом режиме. Поплавок оберегает насосное оборудование от перегрева, так как перекачиваемая жидкость используется в качестве охлаждающего элемента для двигателя.

Подключение дренажного насоса

Бытовой дренажный насос обычно не требует особой подготовки (кроме моментов указанных в спецификации или в промышленных моделях). Дренажные насосы поверхностного типа обычно имеют ручку, с которой легко и удобно осуществлять перенос прибора и дополнительный шланг на 10 м, и кабель. Все, что потребуется это розетка и место слива воды.

При повторном использовании дренажного насоса с поплавковым выключателем необходимо проверять выпускной трубопровод на проходимость. Там могут быть небольшие частички грязи, или же он может быть изогнут. Каждый последующий раз использования шланг нужно будет проверять и очищать. В комплекте к прибору должен быть выходной патрубок, к которому и требуется подключить гибкий шланг для выхода воды с аналогичным диаметральным размером. Заметьте также, что чем меньше диаметр подключенного шланга тем меньшая мощность агрегата. Минимальный показатель диаметра шланга — 19 мм.

Отрегулируйте длину провода поплавкового выключателя. При полном погружении прибора в воду, его следует немного наклонить, чтобы ушел лишний воздух и не возникло воздушной пробки мешающей работе агрегата. Прибор должен устанавливаться на ровную поверхность. Если есть возможность подставьте под него небольшую ровную платформу (можно ровный лист металла), чтобы прибор не захватывал песок, мелкие камни и землю со дна.

Если глубина резервуара с жидкостью достаточно большая, воспользуйтесь подвешиванием прибора на небольшом расстоянии от дна. Для этого можете использовать прочный трос. Имейте в виду, чем большая глубина погружения дренажного насоса с поплавковым выключателем тем меньше его производительность в процессе работы. Мощность прибора прямо пропорциональна глубине погружения и дальности откачивания воды.

После этого устройство включается в сеть питания. Как только поплавковый выключатель опустится вниз прибор автоматически отключиться. Не забудьте вынуть шнур питания из розетки.

Диаметр условного прохода, сетка

Чаще всего вода, которую необходимо откачать, содержит небольшие частички твердых тел — песок, мелкий камень, твердые породы грунта, нерастворимые частицы, которые могут блокировать работу прибора. Существует допустимый диаметр таких частиц, указанный в инструкции к каждому прибору, с которым может справиться агрегат. Встречается показатель от 0,5 см и вплоть до 5 см. Работать с большим показателем не рекомендуется, поскольку это понижает производительность прибора.

Правила безопасности

Не используйте прибор, если в воде есть люди или животные.
Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током утечки не более 30 мили Ампер.
Не включайте насос в незаземленную сеть питания.
Не подключайте прибор к сети с перепадами напряжения.
Уберегите сетевой кабель от контакта с агрессивными жидкостями — маслами, острыми и нагретыми предметами.
Не используйте насос вхолостую, без воды.
Не используйте и не храните прибор при низких температурах.
Проверяйте сетевой кабель на наличие повреждений, и если таковы будут замечены, сразу же отправляйтесь в авторизированный сервис.
При любых неисправностях агрегата не пытайтесь чинить его самостоятельно.
Если возникает необходимость использовать удлинитель, подбирайте его в соответствии с поддерживаемой мощностью и с учетом условий эксплуатации (открытое пространство и повышенная влажность)
Используйте дренажные насосы строго по предназначению (не откачивайте при помощи такого прибора нефть, бензин, горючие смеси).
Большинство насосов не предназначены для откачивания горячей воды.

Плюсы в использовании дренажного насоса

Несомненно, иметь такое устройство у себя дома не помешает. Особенно если у вас есть загородный дом, или есть вероятность затопления от соседей. Итак, самые основные достоинства в этом приборе — это мобильность (занимает мало места, и поместится практически в любой резервуар) и автономность (такие элементы, как поплавковый выключатель, система защиты от перегрева созданы для безопасной работы прибора).

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

простота конструкции;
компактность;
безопасность;
автономность — не требуют никаких источников электроэнергии;
надёжность;
дешевизна;
лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Использование автоматики для дренажных насосов

Такое оборудование, как насос “грязной воды” или дренажный является неотъемлемой частью для поддержания работоспособности различных резервуаров, колодцев, где требуется поддержание статичного уровня жидкости. Также их использование спасает многие помещения, которые так или иначе находятся в зоне риска подтопления (цокольные этажи, погребы, подвалы).

При этом, оставлять насос в рабочем состоянии всегда – крайне опасно для его работоспособности. На сухом ходу он долго не проработает, т.к. перекачиваемая жидкость является смазкой некоторых деталей оборудования и помогает ему охлаждаться. Использование автоматизации для этих аппаратов является самым оптимальным решением. Так как с ее использованием насос работает беспрерывно, а когда вода перекачана и начинается работа в холостую, он отключается.

Однако, автоматика для насосов это не просто тумблер, который отключает в нужный момент питание. Это является своеобразным пультом управления, который позволяет оборудованию справится с многими внештатными ситуациями.

К таковым можно отнести опасность возникновения короткого замыкания, подгорания клемм, утечки тока. Кроме того, автоматика спасает от резких перепадов уровня напряжения в электросетях, обрыва фазного провода или перекоса фаз.

Области применения и функции

Существуют модели, конструкция которых дает возможность выкачивать грязную воду. Средний по мощности насос позволяет буквально за минуту выкачать примерно 180 л воды. Производительность значительно снижается при погружении, а также некоторого удаления от места откачки.

Дренажный насос с поплавковым выключателем рекомендуется покупать в проверенных магазинах, предоставляющих гарантию

Приборы с встроенным поплавком предназначены для выкачивания жидкости из:

Колодцев;
Искусственных водоемов;
Скважин.

Конструкция агрегата состоит из двух труб: входной и выходной. Входная труба предназначена для засасывания жидкости из заполненной емкости. Выходная труба служит для отвода грязной воды за пределы участка

Важно следить за тем, чтобы жидкость не попала в двигатель, так как это может привести к возникновению неисправности. Устройство должно перекачивать стоки гораздо быстрее, чем поднимается уровень воды в котловане

К канализационной системе дренажные устройства подключаются при помощи патрубка. Именно поэтому при монтировании агрегата обязательно нужно знать точные параметры канализационной трубы.

Чтобы обеспечить защиту насосного аппарата, применяются поплавковые устройства, имеющие различные плюсы. Поплавок бывает легким и тяжелым. Принцип работы заключается в том, что если поплавок расположен в нижнем положении, то замыкается цепь с проводом. Когда же он расположен наверху, то замыкаются контакты закрытых проводков. Стоит отметить, что прибор должен быть герметичным. Погружные насосы широко применяются для монтирования в резервуарах, баках и емкостях для накопления воды.

Несколько поплавков могут быть установлены в одной емкости для выполнения различных функций:

Управление насосом;
Контроль перелива жидкости;
Быть аварийными датчиками уровня.

Поплавок – плавающее устройство, расположенное в пластиковой коробке. Внутри нее расположен переключатель. От электрического переключателя отходит кабель с 3 проводами разного цвета, один из них общий, а два других отвечают за открытие и закрытие контактов. Стальной шарик предназначается для обеспечения нормального функционирования электроцепи при изменении положения поплавка.

При проведении монтажа этого устройства нужно проверить величину тока, потребляемого насосом. Он должен быть несколько меньше максимально допустимого, указанного в инструкции по эксплуатации. Самым простым способом будет монтирование его в емкости. При этом применяется поплавок вместе с кабелем, а также специальный грузик.

Принцип работы кондуктометрических выключателей

Такого принципа автоматика является более точной и совершенной, нежели выключатели поплавкового типа. Действуют они при помощи металлических электродов, которые реагируют на уровень перекачиваемой жидкости благодаря ее электропроводности. Один датчик, контрольный, устанавливается внизу так, чтобы всегда находится в воде. Остальные монтируется каждый по своему уровню. Между ними производится обмен тока. Когда возникает воздушная пробка, между сигнальным датчиком и контрольным электродом, блок управления размыкает цепь. Насос выключается.

Кондуктометрические выключатели могут быть как с одним электродом, так и с множеством для большого количества различных уровней. Управление ими осуществляется с помощью выносного блока. Один кондуктометрический выключатель способен включать или выключать несколько отдельных насосов.

Все это позволяет монтировать оборудование для решения конкретных задач в самых разнообразных условиях и подстраивать под любые условия. В любом случае используемое оборудование и системы автоматики для него стоит подбирать исходя из специфики применения, финансовых возможностей и конкретной ситуации.

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

контроль за работой главной помпы;
контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
датчик уровня;
датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

плавающий корпус из пластика;
электрический переключатель;
рычаг для контактов переключателя;
стальной шарик;
три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

степень защиты от проникновения IP – 68;
напряжение сети 220 вольт плюс-минус 10 процентов;
диапазон рабочей температуры от 0 до +60°C ;
8 ампер – максимально коммутируемый ток для реактивной нагрузки;

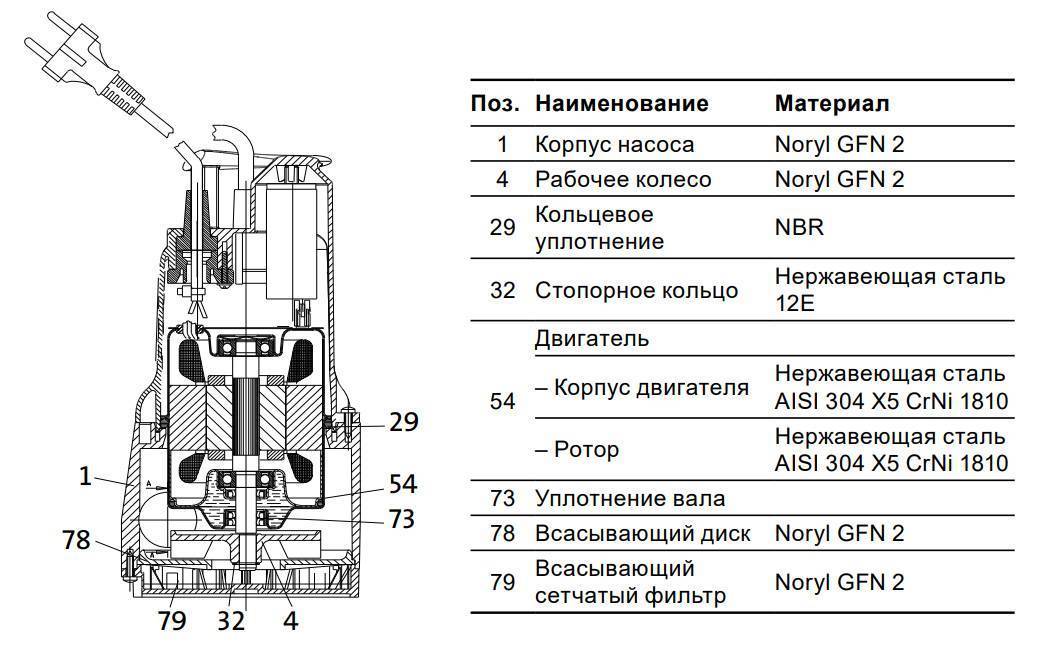

Принцип действия и схема дренажного насоса

Погружной электронасос имеет простую конструкцию, основным элементом которой является помещенный в корпус электродвигатель с рабочим колесом на валу. С подключением электродвигателя колесо начинает вращаться и втягивает воду через центральное отверстие около его оси, далее жидкость за счет центробежной силы выталкивается через выходной патрубок. Для защиты от попадания крупных фракций устройство оснащено диафрагмированным фильтром, сверху корпуса имеется отверстие для подвешивания на трос. Типовой дренажник всегда имеет встроенный в корпус поплавковый выключатель, автоматизирующий режим его работы.

Чем отличается дренажный насос от фекального насоса?

Дренажные и фекальные агрегаты достаточно похожи между собой, как по конструкции, так и по принципу работы. Тем не менее, между ними существует ряд отличий.

Главное отличие дренажного от фекального насоса заключается в размере частиц, которые могут попасть внутрь устройства. Большинство дренажных приборов предназначены для чистой воды с фракциями, размер которых не должен превышать 1,2 см.

Фекальный агрегаты можно использовать для загрязненной воды, в которой присутствуют твердые фракции, диаметром более 10 см. Более мощный фекальный насос для промышленных нужд способен поглощать частицы, диаметром более 12 см.

Второе отличие заключается в источниках, для которых могут использоваться оба вида оборудования. Дренажные агрегаты предназначаются для подвала, для бочки и других резервуаров, в которых скапливается более-менее чистая вода. Нередко такие агрегаты применяются для бассейна, размещенного на улице. Фекальные приборы применяются только для очистки выгребных ям с большим количеством песка, извести и мусора.

Как же подбираются дренажные насосы?

Подбор погружного насоса, функционирующего в режиме опорожнения не очень сложен. Основные исходные данные — это максимальный геодезический перепад высот между насосом и конечной точкой сброса жидкости и общее сопротивление напорной магистрали до самой высокой точки трубопровода и характеристики самой жидкости.

Какие критерии оценивать при выборе дренажного насоса

При выборе дренажной помпы учитывают ее назначение и другие особенности:

условия работы;
возможная глубина погружения и создаваемый напор;
конструктивное исполнение.

Возможности оборудования заложены в технических характеристиках, ограничиваются загрязненностью воды. Если присутствующие в жидкости частицы крупнее, чем пропускает сетка рабочей камеры, оборудование не справится с поставленной задачей в полной мере.

Каждый агрегат имеет свое назначение: перекачивать чистую воду с мелкими фракциями посторонних примесей или грязную с твердыми частицами. Особенности применения заложены в конструкции. Чтобы высушить затопленное помещение, понадобится насосное оборудование с встраиваемым поплавком. На строительной площадке, для канализации подходят фекальные насосы с измельчителем.

Основной параметр любого насосного оборудования – напор, создаваемый на выходе, и производительность. Давление, развиваемое рабочим колесом, должно не только поднять жидкость, но и преодолеть гидравлическое сопротивление в трубопроводах. Вода должна дойти до того места, где дальше сливается самотеком. Если помпа служит для орошения участка, требуется избыток давления минимум 0,5 атм, чтобы работали поливальные устройства.

Учитывают диаметр трубопроводов

Если он больше 25 мм, внутреннее сопротивление не принимают во внимание. Уменьшение сечения шланга приводит к возрастанию сопротивления

Например, 4 м горизонтальной трубы диаметром 16 мм понижают напор как 1 м вертикального шланга – на 0,1 атм.

К особенностям конструкции относятся напряжение и мощность двигателя. Бытовые аппараты рассчитаны на питание от 220 В, трехфазные на 380 В встречаются редко. Минимальная мощность – 350 Вт. Стремиться выбрать самое мощное оборудование не стоит – у него высокая стоимость, большой вес, габариты, оно скорее нагревается. Решающего значения мощность не имеет – она важна, чтобы рассчитать электролинию, защитную автоматику.

Обращают внимание на материал корпуса, особенности рабочего узла, наличие поплавкового выключателя. Важный момент – температура жидкости

Бытовые приборы рассчитаны максимум на 40°С.

Вывод: что нужно знать о дренажных насосах?

Дренажные насосы используются для перекачивания жидкостей с допустимыми примесями. В зависимости от диаметра сторонних фракций различают модели насосов. Дренажные насосы можно использовать для бытового использования. При соблюдении правил эксплуатации и обслуживания можно достичь отличных показателей работы устройства.

Все технические параметры фиксируются в техпаспорте насоса. Мощность – самый главный критерий, который влияет на производительность оборудования. Большинство приборов имеют встроенные фильтры. Они предотвращают попадание крупных частиц в систему, чтобы исключить ее поломки.

Все дренажные насосы бывают погружными и поверхностными. Первый тип используется чаще, поскольку может использоваться круглый год. Поверхностные модели могут работать шумно, но их намного легче обслуживать. Погружные насосы работают в жидкости. Это предусмотрено особенностями их конструкции. В насосах есть автоматика. Она может предотвращать работу всухую и перегрев оборудования.

Во избежание проблем с работой насоса важно позаботиться о стабильном напряжении в системе. Для этого лучше установить стабилизатор

Насос нужно использовать только по его прямому назначению. Избегайте любых экспериментов при эксплуатации, чтобы оборудование не вышло из строя досрочно.
