Как установить водопроводный редуктор

Первый тип – поршневой редуктор давления

Название типа редуктора говорит за себя, здесь, принцип действия редуктора, основан на работе по типу поршня. В латунном корпусе редуктора располагается поршень,  соединённый с золотником (устройством ограничивающим проходное отверстие для среды).

Как это работает? Рабочая среда, в нашем случае вода,  попадая в редуктор, начинает оказывать давление на золотник и нижнюю поверхность поршня.  Упругая пружина, расположенная над поршнем, оказывает сопротивление – пропорциональное необходимому заранее отрегулированному давлению. Как только давление извне повышается, усиливается давление на поршень, поршень, сжимая пружину,  смещается и  уменьшает зазор между золотником и клапаном, тем самым уменьшая пропускную способность и ограничивая поток пропускаемой воды.

При уменьшении давлении воды извне, пружина выдавливает поршень и открывает больший проход для воды. Так в зависимости от внешнего давления, редуктор увеличивает или наоборот уменьшает проходное отверстие для пропускаемой через него среды.

Модели премиум-класса

1-ое место: «FAR 1/2″ НР-НР, с манометром FA 2815 12»

Еще один представитель очень дорогого и качественного оборудования от известного итальянского бренда. Может быть приспособлен и для промышленных условий работы, и для использования в жилых домах повышенной этажности. Корпус выполнен из качественной латуни и отделан хромированным защитным покрытием. Комплект отличается большой наполненностью: и манометр, и клапаны, и прокладки и даже регулировочный ключ идут в наборе. Родина бренда – Италия. Рекомендованная стоимость для розничных сетей – 8800 рублей.

FAR 1/2″ НР-НР, с манометром FA 2815 12Достоинства:

  • Универсальность;
  • Сверхполный комплект;
  • Точность работы;
  • Легкость монтажа.

Недостатки:

Завышенная стоимость.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше

Помимо этого, внимание стоит обратить на качество литья

Когда установка не требуется?

Установка регулирующего устройства не требуется в следующих случаях:

  • в городах, поселках с централизованным водоснабжением при отсутствии высотных зданий. В России немало городов, где люди живут в собственных домах, в 2-3 этажных зданиях.
  • в пятиэтажках, если рядом нет высоток.

В небольших городах с высотой зданий не более пяти этажей редукторы давления не нужны.


Также не понадобятся они на первых этажах, если:

  • не используются чувствительные к перепадам напора бытовые приборы, начиненные электроникой (стиральные, посудомоечные машины);
  • не установлены дополнительные насосы, водонагревательные приборы.

Установка редуктора не требуется в частном доме с централизованным снабжением водой, при отсутствии водонагревателей и сложных бытовых приборов.

Советы и рекомендации по эксплуатации

Как правило, установку регуляторов реализуют квалифицированные сантехники. Однако в некоторых случаях их вызов попросту невозможен. Тогда все мероприятия, связанные с монтажом, проводятся самостоятельно. Справедливости ради стоит отметить, что они не отличаются сложностью. Осуществить все необходимое под силу даже человеку, не имеющему должного опыта, профессиональных навыков.

Итак, чтобы установить прибор, вам понадобятся:

  • фильтры грубой очистки;
  • разводные и гаечные ключи;
  • запорные краны (лучше выбрать шарового формата);
  • уплотнители.

Для упрощения процедуры замены либо обслуживания можно использовать специальные вентили, которые прикручиваются по обе стороны от устройства. Производители советуют располагать их на горизонтальных участках водопроводных труб, однако в некоторых ситуациях возможен исключительно вертикальный монтаж.

Чтобы монтажные работы проходили максимально легко и быстро, придерживайтесь следующих рекомендаций:

  • Перекрывайте воду перед тем, как приступать к сборке или разбору. Заблаговременно предупреждайте о запланированных мероприятиях соседей.
  • Не забывайте о монтаже входных вентилей и фильтров.
  • Устанавливайте регуляторы так, чтобы все показания манометра хорошо просматривались.
  • Надежно герметизируйте все соединения с помощью сантехнического льна.

Иногда в ходе ремонтных работ что-то может выходить из строя, приводить к неспособности редуктора выполнять какие-то базовые опции. Чтобы избежать этого, необходимо обеспечить регулярное обслуживание техники, своевременно проверять давление воды в магистралях. Если настроить выходные показатели не получается, значит, в мембранах имеются повреждения. Также о наличии поломок сигнализируют подтеки из посадочных областей. Некоторые неисправности не подлежат ремонту. Единственный вариант – разборка и демонтаж. Больше информации о возможных проблемах и путях их решений вы получите, просмотрев видео.

Как установить и регулировать прибор?

Установка устройства практически не отличается от монтажа сетчатого фильтра или водомера. Направление воды обозначено стрелками на корпусе, манометр или место его установки должны располагаться сверху. Редуктор можно установить перед водомером, либо выбрать для данной цели прямой участок трубы с удобным доступом и возможностью беспроблемной регулировки.

Производители рекомендуют горизонтальный монтаж конструкции, но на практике можно встретить и вертикальную установку:

  1. До начала работ перекройте воду (не забудьте заранее предупредить об этом соседей, если будете перекрывать общий стояк).
  2. Если есть необходимость, установите входной вентиль к которому будет подключен фильтр механической очистки.
  3. На РВД установите шаровый кран.
  4. Крайне не рекомендуется устанавливать перед конструкцией механический фильтр, а так же запорные вентили «до» и «после» устройства.

Все стыки и соединения обязательно герметизируйте. Для того чтобы избежать «травм» редуктора, его уплотнение рекомендуется проводить с помощью сантехнического льна(паклей). Это поможет избежать протечек при установке в требуемом положении.

Многие регуляторы делаются с предустановленной настройкой, в них давление равняется 3 бар. При желании его можно сделать больше, если использовать компенсатор, или меньше. Для этого вам понадобится широкая отвертка или ключ, все зависит от конкретной модели. Некоторые более дорогие устройство позволяют проводить настройку вручную, нет прибегая к каким-либо инструментам:

  1. Проверьте надежность установки регулятора давления, убедитесь в наличии воды в системе и в том что все краны в квартире установлены в закрытое положение.
  2. Найдите установочную головку в нижней части редуктора и начинайте медленно настраивать.
  3. Для увеличения давления покрутите против часовой стрелки, для уменьшения по часовой стрелки. Один виток изменяет давление примерно на 0,5 бар, это сразу можно заметить благодаря движению стрелки.

Вот таким образом и происходит настройка. Для того чтобы провести регулировку, после чего на его место прикрутить заглушку, или же настраивать «на глаз» следя за струей из смесителя. Теперь вы знаете, как регулировать напор воды в трубопроводе.

Монтаж бытового регулятора давления воды позволит избавиться от нескольких проблем связанных с высоким напором жидкости в водопроводе. Это увеличит срок службы дорогого оборудования, повысит комфорт и сэкономит ресурсы. Простая установка и обслуживание редуктора позволяет пользоваться этим нужным устройством без обращения за помощью к сторонним специалистам.

Устройство и принцип работы регулятора (редуктора) давления воды

Регулятор давления водоснабжения (РДВ) в современных условиях устанавливают либо при прокладке домашнего водопровода, если это строящийся частный или многоквартирный дом. Либо при ремонте, включающем в себя прокладку нового водопровода.

Работа РДВ сводится к тому, чтобы у пользователя из крана всегда текла вода с одинаковым напором. Обеспечивая при этом ровный поток воды, не заставляя испытывать дискомфорт, принимая душ.

Регуляторы давления изготавливаются из разных типов металла, и подразделяются по видам, которые будут описаны ниже.

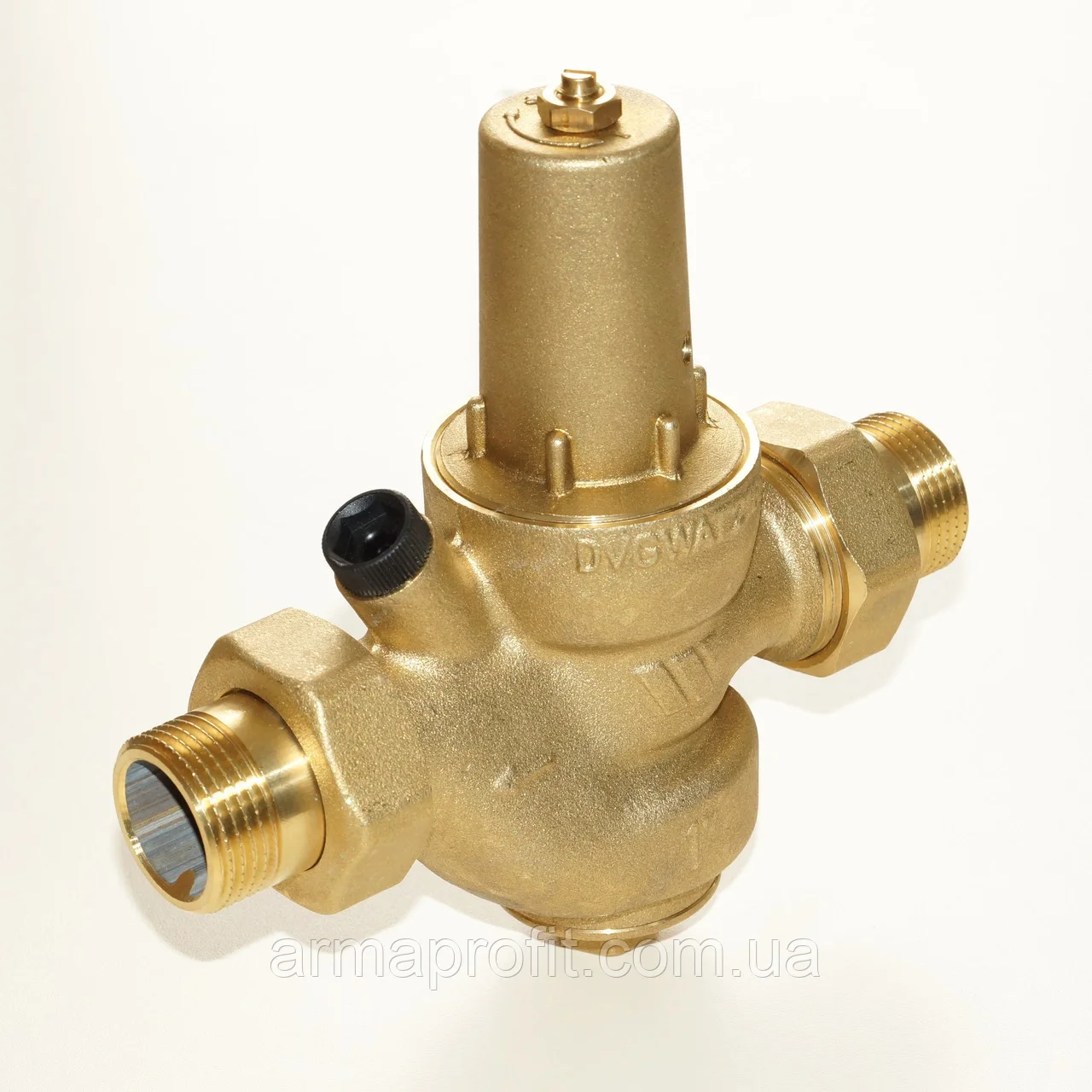

Редуктор давления воды

Принцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Помимо обычного манометра, РДВ можно дооборудовать фильтрами грубой и тонкой очистки. Это повысит долговечность прибора. А также установить воздушный подрывной клапан и дополнительный шаровой кран для прекращения подачи воды.

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

  1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
  2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
  3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Типы для систем водоснабжения

Наиболее популярными и распространенными считаются три разновидности устройств: поршневые, мембранные и проточные. Первые контролируют показатели давления с помощью особых поршней, то открывающих, то снова закрывающих внутренние клапаны. Вторые оснащаются дополнительными пружинами, и те, в свою очередь, начинают отвечать за напорные значения. Как правило, они имеют специальные измерительные элементы – манометры. Считаются самыми долговечными.

Проточные модели не имеют подвижных частей, а потому могут влиять на силу напора исключительно посредством разделения водяных потоков. Их монтаж предполагает использование сторонних регуляторов.

Выбор вида определяется бытовыми особенностями жилищной площади.

Топ 3 моделей редукторов

С точки зрения конструктивных особенностей приборы не делят на квартирные и для частных строений. Их выбирают исходя из:

  • мощности;
  • стоимости;
  • долговечности;
  • числа потребителей;
  • необходимого давления.

Приведем обзор топовых моделей.

Для квартиры

Отдавайте предпочтение следующим моделям — они оптимально работают в квартирных условиях:

  • WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
  • CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;

VALTEK — продукт отечественного сборки. Детали закупаются у итальянских партнеров. Небольшие габариты на фоне отличной функциональности прибора.  Из минусов — есть риск попасть на китайскую подделку.

Для частного дома

Оптимальные варианты с точки зрения цена — качество:

Honeywell D04FM-¾A — универсальная модель мембранного типа. Имеет разводку для установки манометра. Корпус сделан из латуни — долговечного и прочного материала. Адаптирован под холодную и горячую воду, позволяет самостоятельно регулировать давление в трубах, имеет двойную резьбу. Слабое место — мембрана

При неосторожной регулировке напора может сломаться;

Honeywell D06FM — модернизированный аналог предыдущей версии. Комплектуется встроенным фильтром

Выпускается в двух модификациях — латунная или полимерная колба. Давление регулируется без использования манометра. Из минусов — настройки нужно постоянно обновлять. Цена — от 4,5 тысяч рублей;

OR0232 и OR0233 — поршневые типы редукторов. Маленькие по размерам, но довольно мощные устройства. Манометр можно подключать как снизу, так и сверху. Подходят для любых видов трубопроводов. Недостаток — горизонтальный монтаж изделия не предусмотрен.

Кто производитель

Обратим внимание, дорогие читатели, на рынок регуляторов. Здесь мы сможем выделить некоторых крупных производителей и поставщиков

Здесь мы сможем выделить некоторых крупных производителей и поставщиков.

Это устройства от международной компании VIKING,

регуляторы производства ЗАО «МСС» и ООО «ТПК Пожнефтехим»,

приборы RAF60 от предприятия TYCO

или, например, газовый регулятор РДК-500 от ООО ПКФ «Экс-Форма».

В целом все производители стремятся как-то выделить свое оборудование на фоне конкурентов:

цвет корпуса, материал изготовления диафрагмы и пр.

Для некоторых моделей при покупке нам рекомендуют указывать

желаемый диапазон для регулировки давления после клапана и значение на входе.

Лучшие модели

Достаточно беглого взгляда на предлагаемые образцы, чтобы сложилось представление о брендах в этом сегменте. Самые дешевые (но часто некачественные) изделия из Китая. Ценовой диапазон от 450 до 800 рублей.


Далее идут известные производители:

  • Valtec,
  • Uni-Fitt,
  • Officine Rigamonti (OR),
  • Itap,
  • FAR,
  • Stout.

Все производятся в Италии.

Складывается впечатление, что 80% всех регуляторов итальянские. На самом деле, большую их часть производят в России. Тем не менее, качество этих изделий не уступает оригинальным брендам. Ценовой диапазон начинается от 600 рублей.

Не менее известны производители из Германии:

  1. Honeywell,
  2. ProFactor,
  3. Watts.

Однако, здесь перечень ограничителей короткий. Стоимость их изделий от 1000 рублей.

Самые дорогие модели у Danfoss (Дания), ее изделия отличаются высоким качеством, но цены кратно выше, чем у конкурентов.

Для квартиры

Рекомендуемые редукторы поршневого типа диаметром 1/2″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
OR 1/2″ 16 bar3,01,5 – 5,5570
UNI-FITT COMPACT 1/2″3,01,0 – 4,0610
ICMA MIGNON 248 — 1/2″3,01,0 – 4,0630
Valtec 1/2″2,01,0 – 4,5854
HONEYWELL D04FS-1/2″ A3,01,5 – 6,01380

Рекомендуемые редукторы мембранного типа диаметром 1/2″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
PRV 253G 1/2″ PROFACTOR*3,01,0 – 6,0950
Honeywell D04fm-1/2″A RU3,01,5 – 6,01745
Valtec 1/2″3,01,0 – 7,02460
Danfoss (Juniior) 1/2″3,01,0 – 5,04000

* – В данном редукторе применены оба типа устройства – поршень и за ним мембрана, что значительно снижает вероятность протечки в течении длительного срока, с учетом цены, это лучший выбор среди мембранных ограничителей.

Для частного дома

Рекомендуемые ограничители поршневого типа диаметром 3/4″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
UNI-FITT COMPACT 3/4″3,01,0 – 4,0675
ICMA MGINON 248 3/4″3,01,0 – 4,0725
Valtec 3/4″2,01,0 – 5,51100
HONEYWELL D04FS-3/4″3,01,5 – 6,01863

Рекомендуемые редукторы мембранного типа диаметром 3/4″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
PRV 253G 3/4″ PROFACTOR3,01,0 – 6,01065
Honeywell D04fm-3/4″A RU3,01,5 – 6,02100
Valtec 3/4″3,01,0 – 7,03100
Danfoss (Juniior) 3/4″3,01,0 – 5,54870

Приобрести дешевые ограничители можно в любом строительном супермаркете. Более качественные изделия, следует искать в специализированных магазинах или заказывать через Интернет.

Грамотная эксплуатация после установки


Система водоснабжения насыщена (в большей или меньшей степени) кальциево-магниевыми фракциями.

Со временем, в камере и механической части редуктора происходят неизбежные отложения. Сигнализирует о засорении прибора постепенное падение напора на выходе.

При небольшом сужении, дефект можно исправить подкручиванием регулировочного винта.

При значительном падении водонапора при выходе из регулятора необходимо провести профилактику. Путём откручивания гаек полусгонов с обоих сторон, прибор отсоединяют от системы водоснабжения (предварительно перекрывают входной вентиль).

С помощью сильного напора в течение 1-2 мин. производят тщательную промывку редуктора. Под промывочную струю подставляют как входное, так и выходное отверстие регулятора. В большинстве случаев этот метод помогает, давление приходит в норму. Если профилактика не даёт положительных результатов, требуется замена прибора.

Внимание! Перед демонтажём редуктора нужно убедиться в точной причине неполадки. В первую очередь следует промыть отстойник или заменить картридж у фильтров, стоящих на входе

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

  • редуктор (желательно с манометром);

  • запорные вентили (2 шт.);
  • фильтр грубой очистки;
  • обратный клапан;
  • фитинги (набор и количество, в зависимости от схемы разводки).
  • разводные ключи;
  • отвертки;
  • пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
  • при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

  1. Удостовериться, что подача воды надежно перекрыта.
  2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
  3. На вводе, после главного запорного вентиля поставить фильтр.
  4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
  5. Зафиксировать первый запорный вентиль.
  6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
  7. Смонтировать второй запорный вентиль.
  8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:


Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.


Потребуются:

  • разводные гаечные ключи,
  • фильтр,
  • обратный клапан,
  • редуктор,
  • пакля,
  • клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

  • фильтр;
  • обратный клапан;
  • редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Какой редуктор давления воды лучше: мембранный или поршневой

Коротко о конструктивных различиях различных типов устройств.

Мембранный редуктор

Принцип работы мембранного редуктора основан на давлении мембраны на пропускной клапан в соответствии с заданными параметрами давления. Клапан устанавливает соответствующее пропускное отверстие для заданного давления. Мембранные редукторы устанавливают на сетях с пропускной способностью не более 3 куб. м воды в час.

Поршневой редуктор

Принцип работы поршневого редуктора аналогичен, только пропускное отверстие регулирует поршень за счет вращения вентиля. Вентиль соединен с пружиной (амортизатором), которая передает давление на поршень через отдельную деталь. Конструкция простая и надежная, но не может работать без предварительной тонкой очистки воды. Загрязнения быстро выводят такие редукторы из строя. Преимущества поршневых редукторов — низкая стоимость и небольшие габариты.

Главные отличительные особенности редукторов давления воды:

  1. Диапазон регулировки давления. У большинства моделей обоих типов давление на входе в пределах 15 — 60 бар, на выходе 1- 6 бар.
  2. Температурный режим. Наиболее ходовые модели могут работать в температурном интервале 40 — 130 градусов.

В мембранных редукторах, в отличие от поршневых, нет трущихся частей, поэтому срок их эксплуатации больше, точность поддержания давления выше, а чувствительность к качеству воды ниже. Несмотря на объявляемую устойчивость мембранных редукторов к загрязненной воде, специалисты рекомендуют ставить фильтры очистки, независимо от типа выбранного редуктора.

Выбираем регулятор давления воды

Чтобы стать обладателем устройства с оптимальным функционалом, надо грамотно подойти к выбору модели. Предлагаем познакомиться с основными критериями, ориентируясь на которые, можно приобрести устройство, идеально подходящее к конкретной системе водоснабжения.

Выбор зависит от существующей потребности

По конструкции

Выбирая между поршневой и мембранной конструкцией, стоит предпочесть второй тип. Они более надёжны в эксплуатации, хотя в изделиях первого типа износ поршня минимален. Поршневые конструкции достаточно чувствительны к качеству воды, поступающей по магистрали. Даже небольшая частичка песка может заклинить поршень.

Мембранный регулятор прослужит намного дольше

Мембранный тип не предъявляет повышенных требований к обслуживанию. Благодаря их конструктивному исполнению, исключён контакт с водой. Поэтому можно не опасаться коррозионных процессов. Единственным слабым местом является подвижная диафрагма.

Подключение должно быть выполнено правильно

По техническим параметрам

При выборе подходящего регулятора следует помнить, что каждое изделие рассчитано на определённое давление на входе и выходе. При определении требуемых технических параметров, следует учесть характеристики оборудования, установленного в доме или квартире. Исходя из этих данных, определяют технические характеристики регулятора.

Давление зависит от характеристик системы

Кроме давления, следует учесть степень нагрева воды, которая будет циркулировать по водопроводу. Если устройство рассчитано на эксплуатацию при температуре от 0ºС до 40ºС, подключать его к системе горячего водоснабжения и отопления нельзя. В таких условиях сможет работать модель, предназначенная для эксплуатации при температуре до 130ºС.

Для горячего водоснабжения нужен подходящий редуктор

По материалу изготовления

Для обеспечения длительной работы регулятора стоит выбирать изделия, для изготовления которых использовались качественные сплавы с хорошими коррозионными характеристиками. Производители предлагают такие изделия из бронзы, латуни и стали. В составе последней содержатся элементы, повышающие её коррозионную стойкость.

Материал должен быть качественным

avtoexperts.ru

Многие автомобилисты знают, что в конструкции трансмиссии их машины есть редуктор. Но о том, что это за механизм, как он устроен, какие функции выполняет в зависимости от размещения, какие для него характерны неисправности и как их исправлять, осведомлены немногие. Сегодня мы расскажем обо всех особенностях автомобильного редуктора.

Назначение и устройство редуктора

Свое название этот узел трансмиссии автомобиля получил от английского глагола to reduce (уменьшать). Назначение редуктора – принимать на себя крутящий момент от коленвала двигатели и, уменьшив его, передавать далее узлам трансмиссии (межосевому дифференциалу, который распределяет момент на ведущие колеса в определенной пропорции). В зависимости от того, где он установлен, различают редуктор переднего и заднего мостов. В переднеприводных автомобилях применяется редуктор переднего моста, который интегрирован в коробку передач, а в заднеприводных машинах этот узел установлен на задней оси. В полноприводных автомобилях применяют два редуктора – передний расположен в КПП, а задний – на оси, оба редуктора соединены между собой при помощи карданного вала.

Механизм редуктора выглядит следующим образом:

Если главная передача отвечает за получение крутящего момента, уменьшение или увеличение его, то межколесный дифференциал, помимо распределения полученного от редукторной передачи крутящего момента между колесами, регулирует скорости вращения колес при поворотах автомобиля. Когда автомобиль поворачивает, то внешнее колесо получает больше крутящего момента, а внутреннее – меньше. Без дифференциала такая операция была бы невозможна.

В зависимости от того, каким образом соединены зубцы ведущей и ведомой шестерен, выделяют четыре типа редукторных передач:

Главная характеристика редуктора – передаточное число, отражающее отношение угловой скорости ведущего вала к угловой скорости ведомого вала. Редукторы с высоким передаточным числом устанавливаются на трансмиссии автомобилей, обладающих большой снаряженной массой. Такие машины передвигаются с небольшой скоростью, но обладают большей грузоподъемностью. Редукторы с низким передаточным числом устанавливают на трансмиссии машин с небольшой снаряженной массой, что обеспечивает их высокую скорость движения. Передаточное число редуктора определяется по количеству зацеплений ведущей шестерни с ведомой. Например, если передаточное число равно 5.1, то за один оборот ведущей шестерни ведомая войдет с ней в зацепление и выйдет из него 5 целых и 1 десятую раза.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
