Как подключить поверхностный насос

Основные достоинства и минусы

Электронасос наземного монтажа отличается целым рядом достоинств:

  • Небольшие размеры, позволяющие выполнить установку на ограниченной площади. Благодаря компактным габаритам не нужно монтировать громоздкий фундамент.
  • Доступная стоимость для большинства владельцев дач и коттеджей.

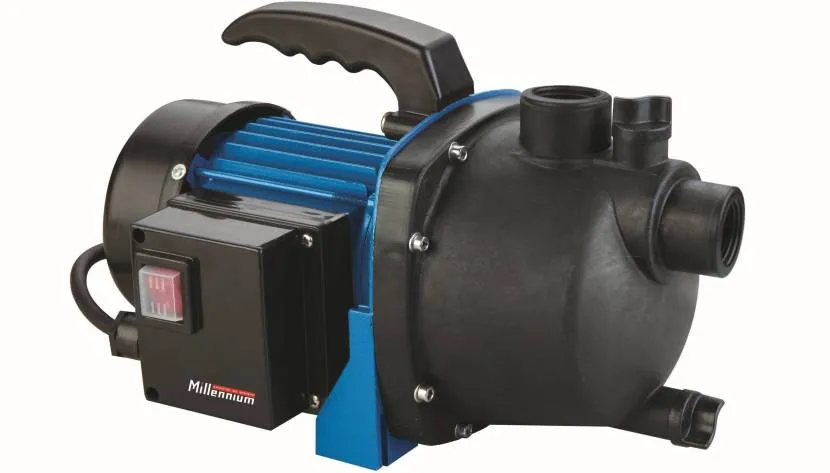

Поверхностный насос доступен по стоимостиИсточник nasosservice.ru

  • Длительная бесперебойная работа, составляющая не менее 5 лет. При соблюдении всех правил эксплуатации и регулярном техническом обслуживании электронасос будет эффективно функционировать гораздо дольше.
  • Минимальное время окупаемости, которое составляет не более 2 лет.
  • Легкое подключение насоса к скважине или другому источнику воды. Профессионалы выполняют такую работу максимально быстро, включая надежное подсоединение электрического кабеля и трубопроводов.
  • Экономное потребление электрической энергии.
  • Возможность автоматизированной работы, что позволяет избежать аварийных ситуаций и постоянно не следить за функционированием электронасоса.
  • Недорогая простая эксплуатация и дешевый ремонт, при выполнении которого не придется даже вынимать из воды подсоединенный шланг.
  • Высокий уровень безопасности, потому что обеспечена надежная защита кабеля питания от контакта с водой.

Перед тем как подключить поверхностный насос к скважине на даче или в коттеджном поселке, обычно оценивают основные недостатки оборудования. Это позволяет точно определить, необходимо ли его использовать в конкретных условиях эксплуатации.


При выборе поверхностного насоса не нужно забывать о его недостаткахИсточник st-land.ru

Перекачивающее устройство поверхностного размещения – это насос с небольшой мощностью. При его использовании обязательно нужно перед ним устанавливать фильтр, чтобы исключить попадания твердых частиц внутрь оборудования. Иначе существует большая вероятность, что насос полностью выйдет из строя.

Насосное устройство издает шум во время работы. Он может стать причиной дискомфорта людей, проживающих в доме, если монтаж оборудования будет осуществлен в жилом строении. Ведь именно в здании его часто устанавливают, так как оно должно эксплуатироваться при положительных температурах.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

  1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
  2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
  3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
  4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
  5. Проверять износ фильтра, при наличии повреждений заменить.
  6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Цены на монтаж насосного оборудования

Ниже представлены типовые сметы на монтаж насосного оборудования (монтаж кессона или скважинного адаптера, скважинного насоса и автоматики) при различных глубинах монтажа насоса: от 20 метров до 100 метров с шагом 10 метров.

В стоимость монтажа скважинного насоса, кессона и автоматики включены транспортные расходы до 30 километров от МКАД.

Таблица цен на обустройство скважины

Глубина монтажа насосаОбустройство артезианской скважины
С кессономСо скважинным адаптером
руб.руб.руб.руб.руб.руб.
20 метров83180879751172405780062595100560
30 метров88180931251202406280067745103560
40 метров91080960251277136570070645111033
50 метров962301007251409197085075345124239
60 метров1025301070251506097715081645133929
70 метров107230115425153859
80 метров110130118325158873
90 метров121225162123
100 метров124125165373

Виды насосов для загрязненной воды

Обычно дренажные агрегаты существуют двух категорий:

Насос для воды поверхностный. Бывает:

  1. переносной;
  2. стационарный.

Любой агрегат устанавливается на специальной платформе, которая находится над емкостью со сточной жидкостью. Вода откачивается с помощью специальной входной трубы или рукава, опускаемого на дно емкости.

Погружные насосы устанавливаются непосредственно на дно сточной ямы или емкости. В таких устройствах отсутствует входной рукав, а жидкость всасывается через дно агрегата, на дне которого расположена специальная фильтрационная решетка, что не допускает попадание внутрь устройства камней и грязи.

Обычный дренажный насос – наилучший помощник для откачивания грязной воды. Это гидравлические агрегаты, которые используются для передачи жидкости в больших объемах с высоким содержанием механических примесей. Имеют достаточно слабые напорные возможности, но они компенсируются высокой скоростью выкачивания воды.

Такие устройства незаменимы:

  • При устройстве систем, которые должны отводить отработанные воды.
  • Для откачки жидкости из всяких емкостей, например, для чистки бассейна, расположенного во дворе.
  • Часто они используются для поливки и орошения.

Какие преимущества поверхностного аппарата для грязной воды

Насос поверхностный для загрязненных вод

По сравнению с другими аналогичными конструкциями насос для грязной воды поверхностный имеет такие преимущества:

  • Простота в обслуживании.
  • Прекрасно перекачивают загрязненную воду без риска, что может заклинить рабочее колесо.
  • Неприхотливость в работе.
  • Возможность выполнять водозабор из скважин, колодцев, естественных и искусственных водоемов.
  • Позволяет производить эффективную перекачку воды с небольшими твердыми элементами.
  • Используется для полива сада.

Отсутствие водопровода на дачном участке или частном доме приносит достаточно много хлопот любому их хозяину. Поэтому, приобретение поверхностного водяного насоса – отличное решение проблем по обеспечению дома водой.

Что такое эжектор в насосной станции?

Многие владельцы земельных участков могли сталкиваться с такой проблемой, как глубокое залегание водоносного слоя. Но, как известно, без воды совсем нельзя обойтись, поэтому люди находят решение подобной проблемы, устанавливая на своем участке эжекторный насос.

К сожалению, поверхностное оборудование с применением насосов, не всегда приносит положительные результаты, и не всегда может обеспечить водой. Иногда вода отсутствует полностью, а иногда поступает в систему, но очень медленно и без напора. Именно в таких случаях лучше всего применить эжекторную насосную станцию водоснабжения.

Погружные насосы

Погружные насосы не находятся на поверхности, они опускаются в воду и по трубам передают её вверх. Электропитание осуществляется с помощью длинного кабеля. Корпус изготовлен из стойких к коррозии металлов, а внутренние детали хорошо защищены от попадания воды. На корпусе предусмотрено зацепное отверстие, к которому крепится страховочный трос. На передней части устанавливается фильтр, препятствующий попаданию мусора в трубы. Некоторые модели комплектуются обратным клапаном, что упрощает процесс установки в водопроводную систему.

Преимущества погружных насосов:

  • Бесшумность работы, звук гасится водой.
  • Не боятся перепадов температуры, в водоносном слое всегда одна и та же температура.
  • Не перегреваются, прокачиваемая вода обеспечивает охлаждение частей.
  • Большая производительность и напор. Некоторые модели доставляют воду с глубины 100 м.

Недостатки:

  • Сложный монтаж, в некоторых случаях необходимо привлекать специалистов.
  • Трудности с контролем и профилактикой оборудования.
  • Для работы нужно провести высококачественную линию электропитания.

Большинство погружных насосов имеют форму цилиндра, но работать могут на разных принципах.

Вибрационные погружные насосы

Пользуются большой популярностью из-за надёжности и низкой цены. Они полностью обеспечат садовые и бытовые нужды. Работают по такому принципу. Электрический ток, проходящий через медные катушки, вызывает притягивание якоря, с которым соединён поршень и мембрана. Быстрое движение в механизме создаёт разряжение в цилиндре, всасывает воду через клапаны и передаёт через патрубки в систему. Отсутствие в конструкции вращающихся узлов, обеспечивают повышенную надёжность, а полностью изолированная электрическая часть, безопасность работы.

Некоторые модели способны создавать 20 м водяной столб.

Преимущества:

  • Невысокая масса делает установку лёгкой.
  • Малое энергопотребление.

Недостатки:

  • Большая шумность.
  • Вибрация со временем разрушит скважину.

Рекомендуется к применению в песчаных скважинах, с применением предосторожностей, чтобы инородные части не попадали в водозаборные отверстия. Идеальными условиями будет использование в колодцах на бетонных кольцах

Центробежные погружные насосы

Самый распространённый вид погружных насосов. Конструкция состоит из цилиндра, внутри которого размещается электропривод. На роторе двигателя стоит турбина, которая вращается в камере, имеющей форму улитки, подающий патрубок находится в центре. Вращение турбины вызывает центробежную силу, которая выбрасывает поток воды к стенке рабочей камеры. Создаётся разница давления от центра оси до лопастей и обеспечивает поток воды в патрубок.

Так, работают большинство поверхностных насосов, но нужное выходное давление достигается увеличения рабочей камеры. Для увеличения показателей водяного столба на одной оси устанавливается несколько камер. Давления в одной камере является опорой для следующей.

Количество камер 1-20, в зависимости от потребности. Такое техническое решение позволяет доставать воду с большой глубины.

Преимущества:

  • Бесшумность работы.
  • Широкие диапазоны производительности.
  • Минимальная вибрация.

Недостатки:

  • Сложность в установке.
  • Частое обслуживание.
  • Высокая цена.

Винтовые насосы

Мало популярны, но всё же продаются. Конструкция состоит из двух частей. На электропривод установлен ротор спиралевидной формы, он вращается в статоре. Корпус которого выполнен из резины, что обеспечивает плотную фиксацию роторных петель. В рабочем цилиндре всегда присутствует вода и при вращении выталкивается от входного к выходному. При этом объем жидкости в цилиндре не меняется, что позволяет поддерживать устойчивое давление. Хорошо справляются даже с вязкими жидкостями. Способны поднимать воду с больших глубин — 50 м. Но из-за своей конструкции требуют частого ремонта и замены деталей. Использование в домашних условиях неоправданно.

Вихревые насосы

Эта схема используется как в погружных, так и поверхностных насосах. Колесо особой формы создаёт турбулентный поток вместе с центробежным ускорением. Что значительно повышает давление на выходе.

Преимущества:

  • Малая шумность.
  • Высокая производительность.
  • Простота конструкции.
  • Не бояться «завоздушивания».
  • Низкая цена.

Недостатки:

  • Повышенные требования к чистоте воды.
  • Недолговечность.

Сравнительные характеристики

В таблице приведены сравнительные характеристики погружного, полупогружного и поверхностного насосов.

Погружной насосПолупогружной насосПоверхностный насос
НадежностьНевысокая. Мотор, а также торцевые уплотнения испытывают химический износ. В результате возможно попадание жидкости в мотор.Высокая. Мотор, а также торцевые уплотнения, не соприкасаются с жидкостью. Опасности попадания жидкости в мотор нет.Средняя. Необходим контроль мотора и всех составляющих частей перед запуском двигателя.
РемонтопригодностьНизкая. В случае поломок необходимо ждать специальных запасных частей, так как конструкция мотора и уплотнений специфическая. Для ремонта требуется извлечение насоса из жидкости, или емкости, что увеличивает временные затраты.Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения.Высокая. В случае поломок демонтаж устройства не требуется. Для ремонта подходят отечественные детали и торцевые уплотнения.
МобильностьВозможность быстрого перемещения, самостоятельного монтажа, установки практически на любой поверхности.Необходимы крепления для монтажа, а также специальные подъемные механизмы, без которых установка усложняется в разы.Легко монтируется на подвижной раме или легкой тележке.
ЦенаВ результате использования мотора погружного насоса стоимость выше остальных агрегатов в 1,5 — 3 раза.Относительно невысокая стоимость.Относительно невысокая стоимость.
Температура перекачиваемой жидкостиОсуществляется охлаждение двигателя, что ограничивает температуру до + 90 градусов.Насос способен перекачивать жидкость температурой выше + 450 градусов. Это обусловлено тем, что двигатель расположен вне жидкости.Двигатель не погружен в жидкость, однако температура перекачиваемого материала не более 260 градусов.
Простота монтажаВысокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно.Средняя. Необходимы специальные монтажные крепления. Проводятся работы по закреплению насоса на крышке резервуара специальными болтами.Высокая простота. Не нуждается в специальных устройствах, можно установить самостоятельно.
Глубина всасывания/погруженияНе ограниченаДо 6 м. Изготовление насоса большей длины производится под заказ.До 8 метров. При большой длине патрубка в горизонтальной части или высокой удаленности насоса от источника, длина сокращается.
Создаваемый напорДо 100 м — одноступенчатым насосом, до 3 000 м — многоступенчатым.До 160 м — одноступенчатым, до 2 000 м — многоступенчатым.До 77 м максимум.
Подача насосаНе более 7000 м3/ч.Не более 90 000 м3/ч.Не более 1200 м3/ч.

Отличие полупогружного и погружного, как можно сделать вывод, не слишком большое. Разница в принципе монтажа является существенной в том случае, когда необходимо осуществлять перекачку жидкости с большей глубины, с которой не справится полупогружной насос. А выбирая, поверхностный или погружной насос необходимо приобрести, учитывают все параметры жидкости и скважины.

Как выбрать

Материал. Есть всего три варианта: пластик, чугун, нержавеющая сталь. Самые качественные – из нержавейки, они дороже, несколько шумнее остальных. Чугунные – тяжелые, на стенках может образоваться ржавый налет. Товар из пластика стоит выбирать лишь в том случае, когда это специальный инновационный материал. В некоторых случаях он не слабее остальных, не подвержен коррозии, а также меньше вступает в реакции с водой, намного легче и дешевле.

Производительность и мощность

Берутся во внимание максимально возможный уровень потребления, и наибольшую загруженность (одновременное открытие) точек забора или показатели, приближенные к этому. Среднестатистическому дому для семьи из 4 чел

достаточно аппарата на 2800 – 3000 л/час, потребляющего 500 – 600 Вт. Для дачи подойдет водяной насос на 1000 – 1500 л/час и 300 – 400 Вт. Показателем правильного подбора служит стабильный напор при одновременном открытии большинства или всех кранов.

Место размещения. Вихревые помпы следует размещать в крытых помещениях, исключающих их замерзание. Центробежные не имеют этого недостатка, их монтируют, где угодно, включая приямки – главное, чтобы вода не замерзла в самом аппарате. Расстояние от скважины имеет значение: глубина забора уменьшается на около 3% на 1 м горизонтальной трубопроводной магистрали. Специалисты рекомендуют учитывать пропорции 1:4 и 1:7 для стальных труб (вертикальные метры забора/горизонтальные метры трубопровода).

Правила подключения

Электромонтажные работы, установку и настройку автоматики, оборудование заземления и подключение к центральной питающей сети нужно доверить электрику. Сборку механического оборудования можно проводить самостоятельно в строгом соответствие с правилами техники безопасности при работе с электроустановками.

Согласно этому документу:

  1. Не допускается эксплуатация механизма без заземления.
  2. Прибор должен быть оборудован устройством защитного отключения.
  3. Категорически запрещается ремонт и обслуживание аппаратуры при подключенном питании.
  4. Не допускается присутствие воздуха в заборной магистрали.
  5. Работа станции без воды («всухую») запрещается.
  6. Температура поступающей жидкости — +1…+50°С.
  7. оптимальная глубина всасывания — 9-10 м.
  8. Диаметр заборной магистрали должен быть больше, чем условный проход впускного штуцера.
  9. При прокладке подающего трубопровода необходимо обеспечить постоянный угол наклона оси водовода к уровню горизонта не менее 1°.

Для подключения перекачивающего насоса нужно выполнить ряд следующих технических процедур:

  1. Установить на заборной трубе обратный или приемный клапан.
  2. Подсоединить водовод к расположенному на торце корпуса механизма входному патрубку.
  3. Напорную магистраль соединить с подающим штуцером на верхней части прибора.
  4. Убедиться в герметичности системы.
  5. Заполнить всасывающую трубу и рабочую камеру насоса водой через пробку, находящуюся на верхней крышке прибора.
  6. С помощью реле давления (если такое имеется) настроить параметры автоматического отключения и включения насоса.
  7. Проверить наличие в сети напряжения 220 В (или другого по паспорту).
  8. Запустить перекачивающую станцию.

Типы поверхностных насосов

Такие устройства бывают двух типов:

Вихревые. Имеют очень малую глубину всасывания. Используются такие аппараты, чаще всего, для того, чтобы отрегулировать уровень давления в водопроводе, а не для забора жидкости. Их цена не очень высокая, но они достаточно капризны при подаче воды, в которой есть механические примеси.

Вихревой поверхностный насос

  • Центробежные. Изготавливаются больших размеров, более дорогие, но и устойчивее.
  • Поверхностные насосы для грязной воды или напорные. Очень часто хозяину частного дома приходится решать задачи по откачке грязной воды. Такое оборудование предназначено для выкачивания жидкости из дренажных колодцев и специальных котлованов, отвода сточных вод.
  • Самовсасывающие устройства перекачивают относительно чистую воду, возможно закачивание жидкости с воздухом.

Основной характеристикой поверхностных насосов служит глубина всасывания воды – глубина колодца, откуда насос может выкачивать жидкость самостоятельно, при его абсолютном заполнении водой. Сделать стабильным процесс всасывания может помочь установка в корпусе центробежного насоса эжектора, что позволяет недососу нормально работать, даже при наличии в системе воздуха или небольших размеров воздушных пробок.

Такие агрегаты широко применяются в индивидуальных системах обеспечения водой. Они могут производить подъем жидкости с глубины колодца до 8 метров. При глубине колодца от 8 до 15 метров, можно использовать двухтрубный центробежный насос с внешним эжектором.

Центробежный самовсасывающий насос

Помимо поверхностных насосов используются и насосные станции, которые дополнительно включает в себя напорный накопитель и блок управления. В некоторых моделях встроено устройство, способное предохранить станцию от сильного нагрева. Важным элементом оборудования является гидроаккумулятор.

Порядок работы насосной станции имеет такую последовательность:

  • Насос в гидроаккумулятор подает воду.
  • Устройство выключается и вода используется из гидроаккумулятора.
  • После падения в устройство воды до фиксированного уровня, насос вновь включается.

Поверхностные насосы используются:

  • На предприятиях, осуществляют подачу воды в системы пожаротушения и оборотного водоснабжения из накопительных водоемов.
  • Для сельского хозяйства, в организации систем ирригации и полива.
  • В строительстве с их помощью можно подавать техническую воду для приготовления растворов.
  • В ЖКХ помогают при осушении затопленных помещений.
  • На приусадебных участках они используются для подачи воды из скважин, для обеспечения полива приусадебного сада и огорода.

Конструкции поверхностных насосов

Назначение поверхностных агрегатов определяет их принцип действия и отличия в исполнении отдельных узлов.

Например, по методу образования рабочего давления различаются такие типы аппаратов:

  • Струйные.
  • Многоступенчатые.
  • Центробежные.

Для первых типа могут поднимать воду с глубины до нескольких метров, даже если всасывающий шланг будет пустым, что особенно удобно когда агрегат используется нерегулярно. Именно такие поверхностные насосы представляют собой идеальный вариант для дачи.

Использование сразу нескольких рабочих колес в многоступенчатых насосах гарантирует более высокое рабочее давление при низком потреблении электроэнергии, что делает их использование экономичными. Если вода сильно грязная, необходимо использовать центробежные поверхностные аппараты, у которых открыто рабочее колесо, что дает возможность применять их при перекачке фекальных жидкостей, откачивать воду из строительных котлованов, из подвалов затопленных домов, в ирригационных системах.

Примерная схема водоснабжения, с устройством поверхностного насоса и автоматической системой управления им, показана на фото.

Схема водоснабжения дома

Здесь: поз. 1 – колодец; 2 – клапан обратный; 3 – шланг для всасывания; 4 – насос поверхностный; 5 – гидроаккумулятор; 6 – реле для контроля давления; 7 – манометр; 8 – пробка, закрывающая заливное отверстие; 9 – отверстие для заливки воды; 10 – фильтр, используемый при механической очистки; 11 – водонагревательное устройство; 12 – горячая вода; 13 – холодная вода; 14 – точка для потребления жидкости.

Как работают поверхностные насосы хорошо видно на видео в этой статье.

Выводы и полезное видео по теме

Подробности о том, как правильно подключить поверхностный насос в составе насосной станции, изложены в следующем видео:

Здесь наглядно представлен порядок подключения поверхностного насоса для полива:

В установке поверхностного насоса не так уж много “подводных камней”. Конечно, не стоит полагаться на собственное чутье или знаменитый “авось”.

Внимательное изучение инструкции изготовителя, а также несколько небольших консультаций с опытными мастерами помогут даже новичку справиться с этой задачей вполне удовлетворительно.

Хотите рассказать, как используете поверхностный насос на даче или устроили водопровод на его базе? Есть рационализаторские предложения или каверзные вопросы? Пишите, пожалуйста, комментарии в блоке ниже.
