Прочистка и обслуживание дренажной системы
Если дренаж сделан правильно, то обычно он не требует постоянного обслуживания или прочистки. Однако бывают ситуации, когда дренаж забился в определённом участке. В этой ситуации необходимо предпринять следующее шаги:
- Открыть люки установленных смотровых колодцев и посмотреть, где стоит и не уходит вода. Это поможет определить проблемный участок;
- Через смотровой люк необходимо просунуть шланг, который может подавать сильный напор воды. Под сильным напором можно выбить загрязнение;
- Если обычный шлаг не поможет, то можно вызвать специальную машину с гидрантом и сильным напором.
Формы конструкции подземной системы
Подземный дренаж может иметь разную конструкцию:
- 1.Кольцевое строение. Дрены замыкаются в кольцо вокруг здания. Такую конструкцию применяют, чтобы снизить высоту подземных вод, чтобы они не подтопили подвалы строений. Трубы с перфорацией прокладывают ниже слоя промерзания почвы и глубины фундамента, расстояние от стен здания равно пяти – восьми метрам. Кольцевая подземная коммуникация подходит на участках с песчаным грунтом, на участках с уклоном, если грунтовые воды протекают выше основания фундамента.
- 2.Пристенное строение. Если грунтовые воды располагаются на полметра от основания и ближе, на участке преимущественно почва из глины, велика вероятность затопления верховодкой. Трубы дренажной системы заглубляют под фундаментом вокруг здания под двухградусным уклоном. Коллекторы собирают воды, которые сами стекают, иногда применяют сбор воды с помощью насоса. Собранной водой можно поливать, либо ее дальше сливают в канализацию.
- 3.Пластовое строение. Монтаж дренажной системы считается одним из сложных. Система осушает почвы от вод, протекающих между пластами с водоупорными породами, способствует подпору подземных вод, когда другие способы прокладки дренажа не справляются со своей задачей. Под подошвой фундамента создают водоем, заполненный дренажными материалами такими, как гравий, щебень или камень. Искусственный водоем уходит в глубину не меньше, чем на тридцать сантиметров.
Части конструкций подземного дренажа подлежат совмещению и хорошо комбинируются между собой.
Применение дренажных систем по месту их расположения
Дренажная система качественно справляется со своей работой только в случае ее правильного проектирования. В зависимости от вида строения и его нюансов при строительстве, используют 3 вида водоотведения от здания по их расположению:
- Пристеночное.
- Кольцевое.
- Пластовое.
Каждый из перечисленных видов имеет свои плюсы и минусы в строительстве и применении. Дренаж дома пристеночного вида используется при наличии подземных помещений, подвалов и цокольных этажей. Лучшим временем для изготовления и установки системы является период появления фундамента здания в строительстве жилища.

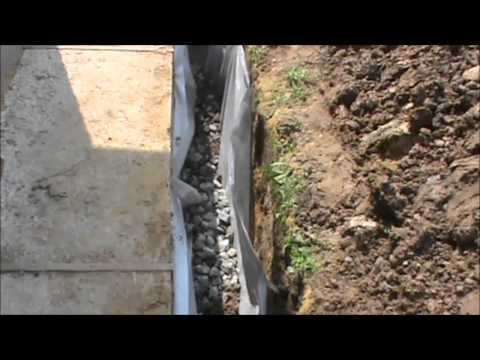

Если строение закончено или были возведены стены-траншеи роются к ним вплотную. В выкопанные ямы укладываются трубы. В местах их стыков и угловых соединений устанавливаются ревизионные окна. Дренаж вокруг частного дома располагают под уклоном. Он обеспечивает движение воды в сторону колодца. Расстояние от труб до фундамента необходимо засыпать слоем глины. Она служит водоотталкивающей прослойкой, защищающей здание от влаги.
Кольцевой дренаж выполняется также как и пристеночный, за исключением расстояния дренажных труб от фундамента
Таковые устанавливают вдали от стен. Расстояние 5-8 метров будет достаточным для обеспечения полной безопасности работы системы и ее влияния на здание. Особенно это скажется в случае засорения или поломок. Предохранительный слой из глины также необходим.
Пластовое устройство дренажа вокруг дома своими руками выполняется перед началом строительства здания, так как он расположен под его фундаментом. Для правильной работы такой системы необходимо ее подключить к пристеночному типу водоотведения. Делается она из слоев щебня и песка. Каналы пластового дренажа уходят за пределы здания, но в силу свей малой эффективности, его применяют крайне редко. Дренирование предполагает использование в качестве материала для фундамента бетонные плиты. Таковые используются крайне редко. Поэтому такой метод устройства дренажной системы не популярен.
Фирмы и компании по дренажу
Для того чтобы сделать качественный и правильный дренаж, необходимо не просто вырыть траншею и уложить в неё трубы, но и соблюсти все нормативы по расчёту уклонов, подбору нужных материалов и монтажу системы.
Работающий дренаж напрямую зависит от следующих деталей его организации:
- Расчёты – Перед укладкой дренажа опытная фирма всегда производит нужные расчеты касательно уклонов системы, её пропускной способности и возможности устройства сброса дренажных вод самотёком. Правильность некоторых расчётов, например расчёт уклона, требует наличие специального оборудования (нивелира), который всегда имеется у опытной фирмы занимающееся дренажами;
- Подбор материалов – Необходимо тщательно подойти к подбору всех элементов.
- Выполнение работ – Именно у профессиональной фирмы есть все необходимые инструменты и квалифицированные специалисты для качественного выполнения поставленных задач.
Как правило именно опытная компания по дренажу способна выполнить все работы качественно, в срок и дать на эти работы гарантию прописанную в договоре. При обращении к различным мастерам из досок объявления, Заказчик рискует не только потерять оплаченные деньги но и полностью переделывать выполненную и оплаченную работу, в результате заплатив в 2-3 раза больше чем фирме.

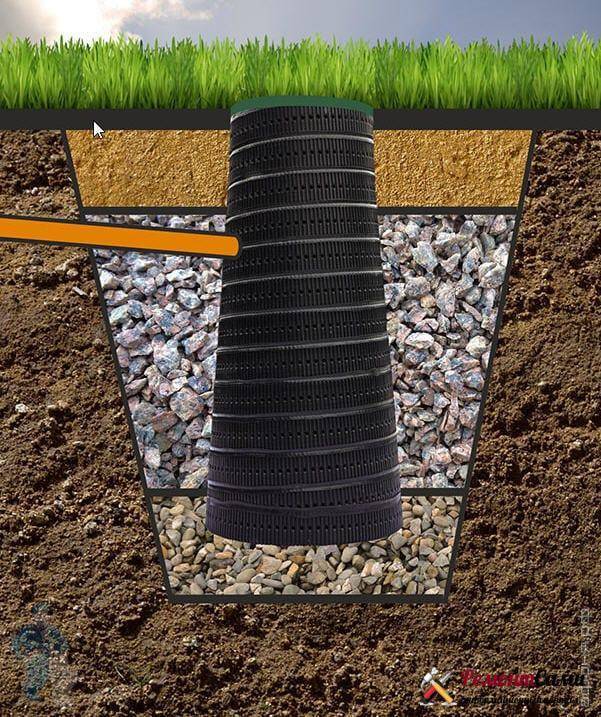

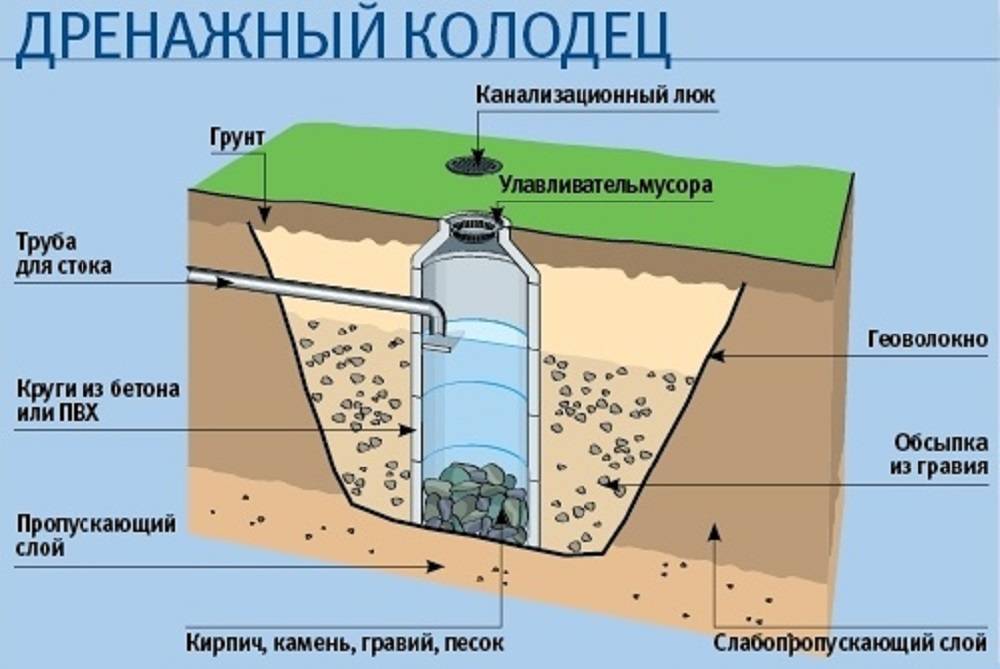

Несколько советов по дренажному колодцу
- Не нужно затрачивать финансы на гидроизоляционные материалы, тут они не нужны. Наоборот, чем лучше и равномернее будет уходить вода, тем проще пользование системой и ее очистка.
- Колодец нельзя устанавливать на участке, где есть проблемы с высоким уровнем грунтового водоносного слоя. Лучше всего углубиться даже ниже глиняных слоев, чтобы стоки проходили как можно более тщательную фильтрацию;
- Избежать пучения грунта, максимально дочистить стоки и добиться лучшего поглощения позволит нетолстый (200 мм) слой крупнозернистого песка или песчано-гравийной смеси (малой фракции), уложенный на дно колодца;
- Перфорация стенок должна производиться правильно: не ниже 500-800 мм от уровня дна, чтобы вода выходила равномерно;
- Для избежания заиливания перфорации, необходимо окружность бочки или кольца засыпать керамзитом, среднефракционным гравием;
- Качественная вентиляция, гидроизоляция верхней части дренажного колодца, утепление верха – все эти требования для бесперебойной функциональности системы обязательны. Правильно будет установить на конструкцию крышку съемного типа, чтобы иметь доступ к внутренней части;
- Просчет параметров, соответственно объемы выброса вод, определение места для дренажного колодца – первоочередные задачи, необходимые к решению до начала строительства.

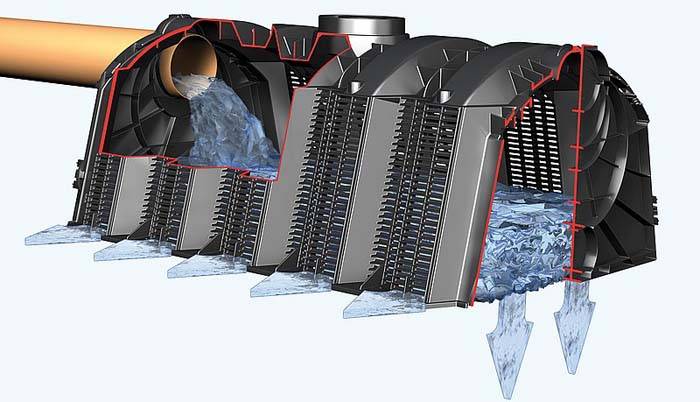

И немного знаний для тех, кто решил установить дренажные тоннели
Расходная часть конструкции велика, однако, следуя подсказкам можно чуть сократить расходы:
- Глубина траншеи равно модульному размеру и плюс полметра, общая глубина ямы – 2 метра. Дно обкладывается 500 мм песка, затем 300 мм щебня, подушка утрамбовывается и только потом устанавливается модуль. Способ поможет избежать затрат на геотекстиль или другие дорогие фильтрующие материалы;
- Для незаиливания модулей, можно применять геотекстиль (накрыть), а можно и мелкофракционный керамзит;
- После всего система засыпается щебнем средней фракции, без заделки отверстий для вывода вентиляционных труб;
- Осталось досыпать слой до уровня почвогрунта. Не стоит брать дорогие составы, достаточно сделать смесь из земли и песка. В отдельных случаях, потребуется георешетка.

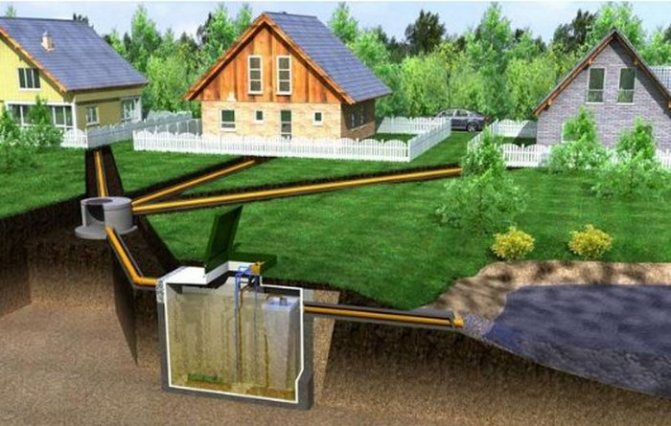

Выгребная яма (сточный колодец)
Это просто водонепроницаемый контейнер, который используется для сбора и хранения сточных вод домовой канализации.
Выгребные ямы делают там, где к участку не подходит общий канализационный коллектор и нет возможности устроить септик. Контейнер требуется регулярно освобождать от содержимого, в идеале перед его заполнением, обычно прибегая к услугам соответствующих специалистов.
Выгребная яма (сточный колодец)

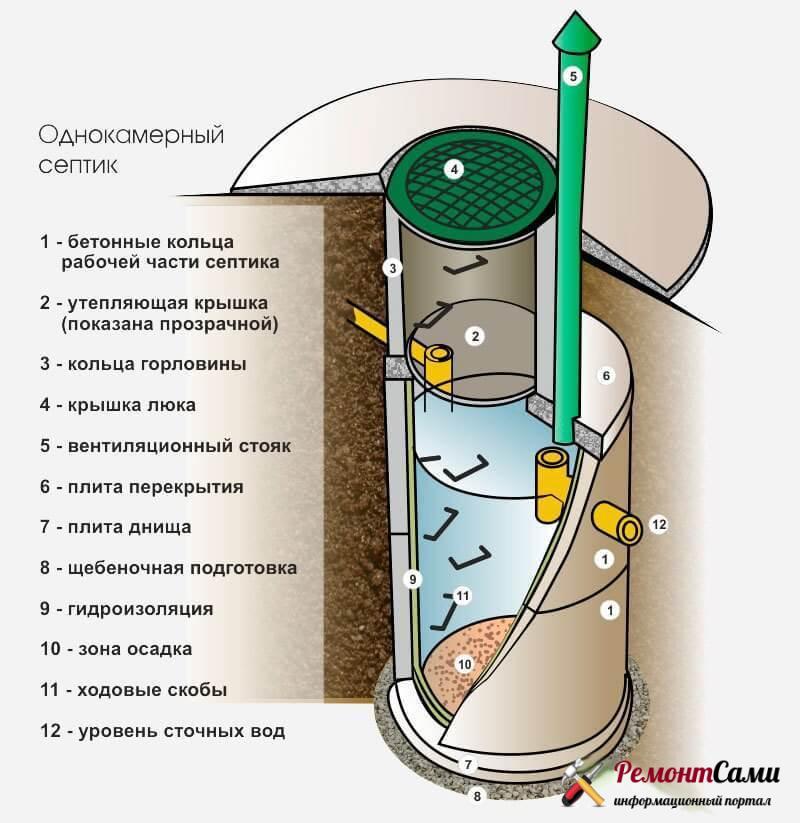

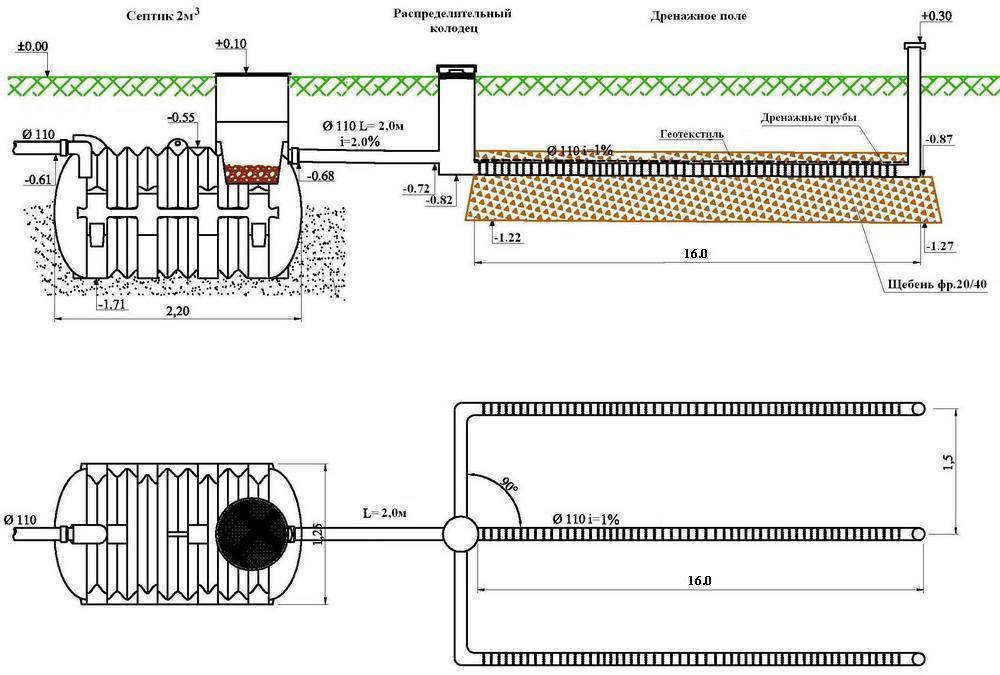

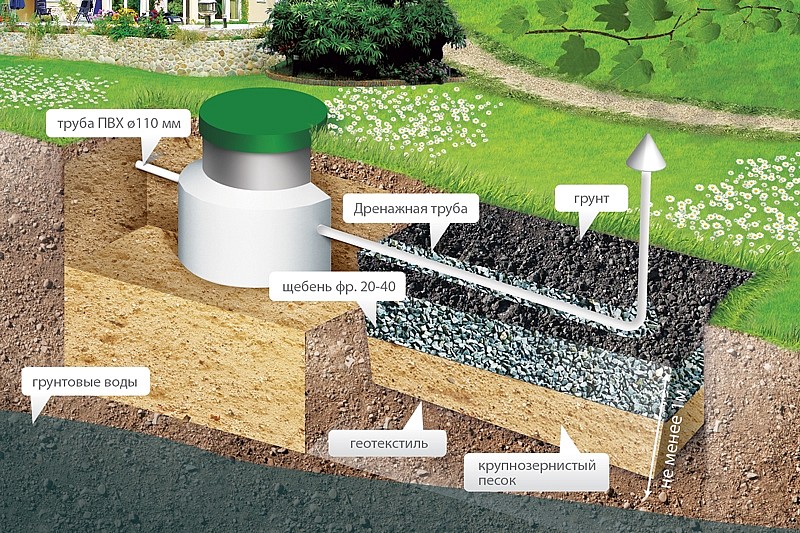

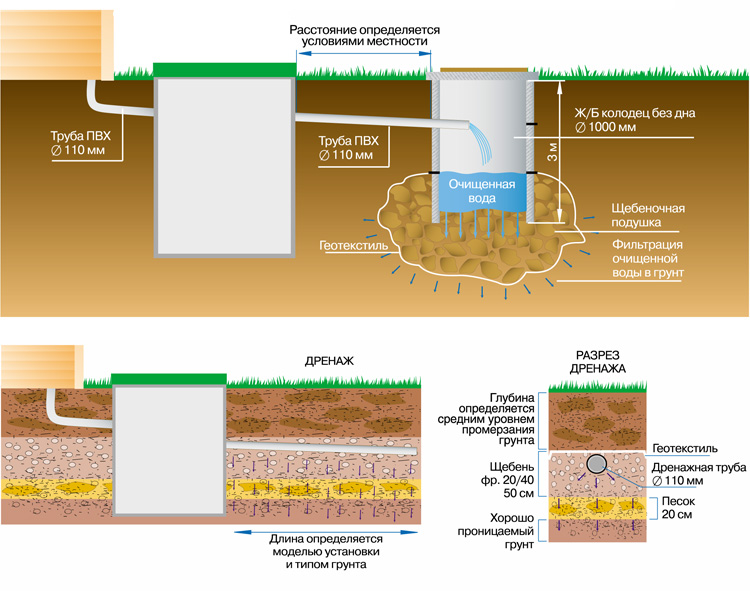

Септик отличается от выгребной ямы тем, что содержимое выгребной ямы необходимо удалять перед ее заполнением, а в септике жидкости специально дают возможность переливаться из контейнера, чтобы отводить его в фильтрующую дренажную канаву.

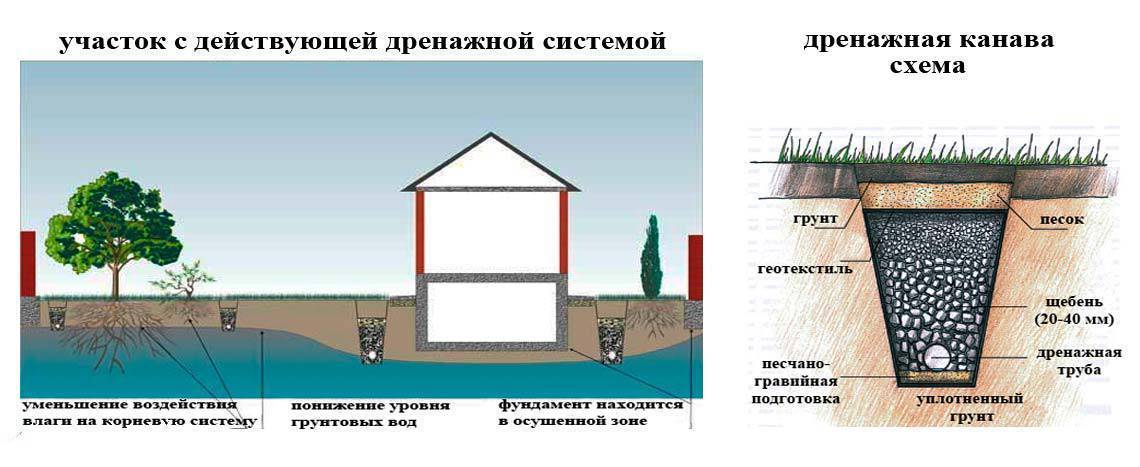

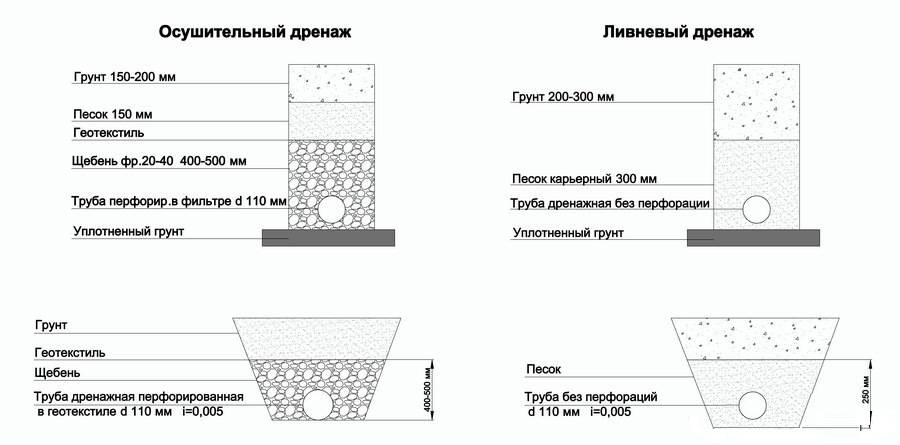

Дренажные системы
Пример проекта дренажной системы дачного участка
Поверхностный дренаж – наименее трудоемкая и не сложная система. Его задача отвести воду, выпавшую в осадках и образовавшуюся при таянии снега.
Поверхностный дренаж обязательно организуется вокруг строений, и различают на 2 типа:
- Точечный – состоит из отдельных приемников воды (точек) и системы неглубоко заглубленных труб-водоводов;
- Линейный – система водоотводящих лотков.
И точечный и линейный дренаж обычно защищается решетками-мусороуловителями. Для эффективного отвода воды лотки и тубы дренажа должны быть под уклоном (1-2 см на 1 м).

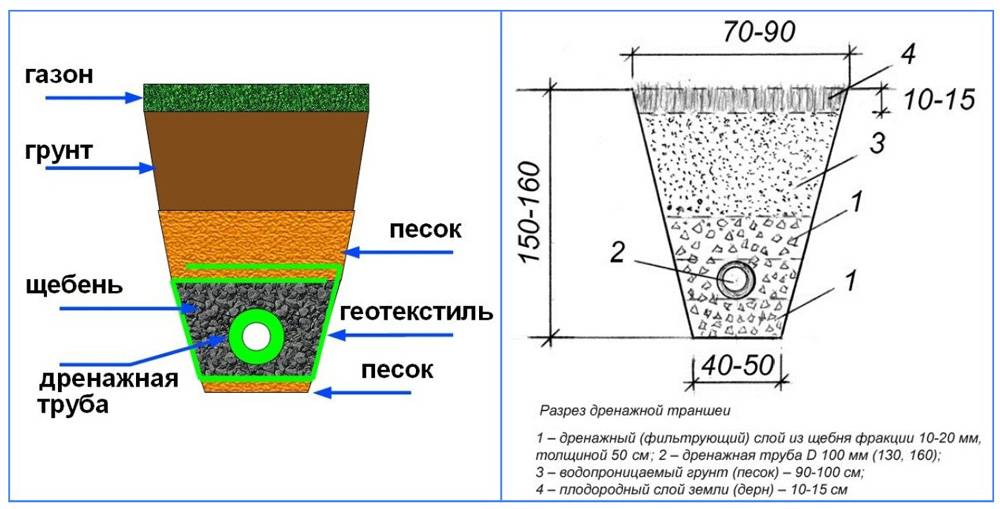

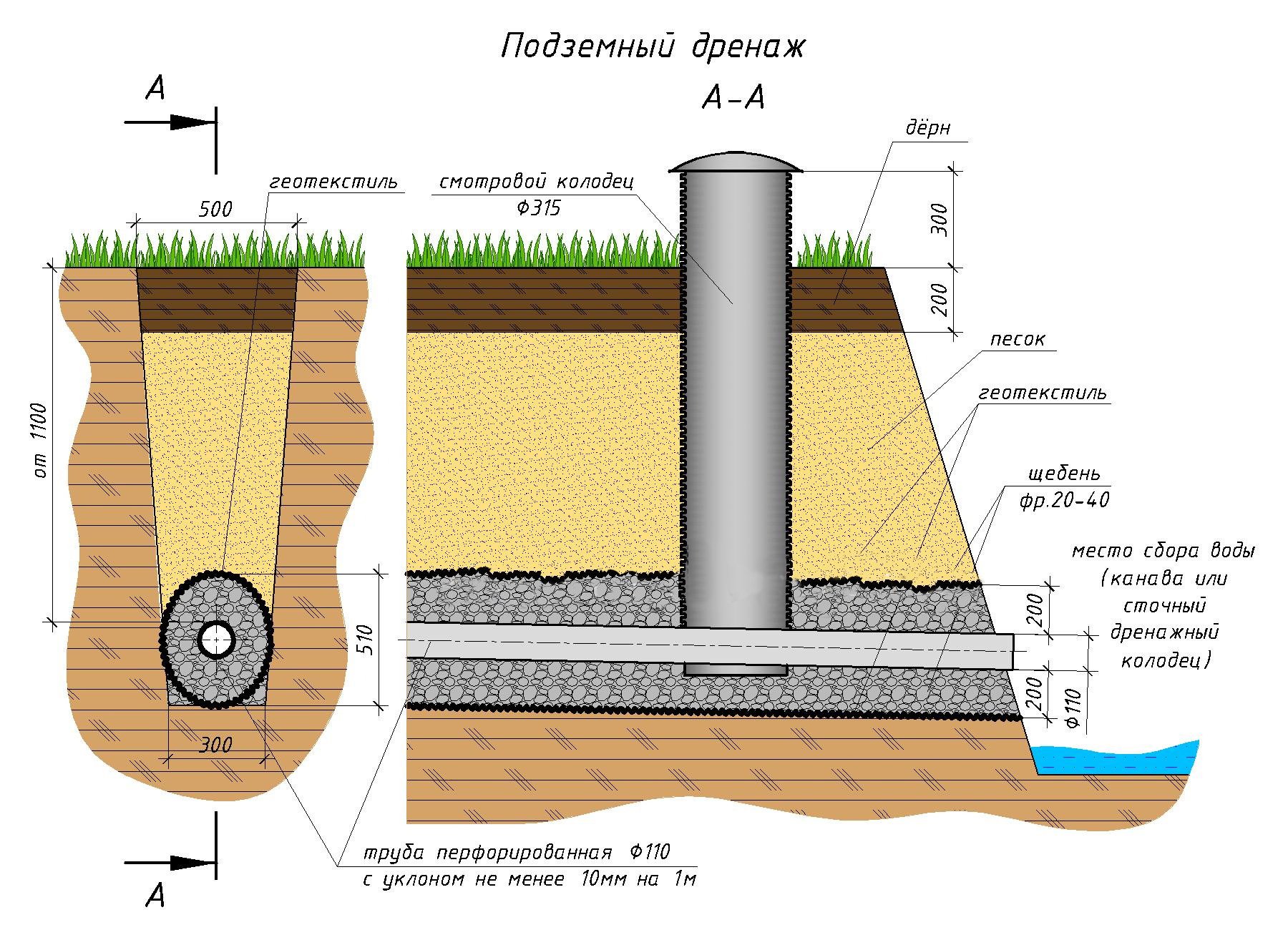

Глубинный дренаж нужен для осушения почвы и снижения уровня грунтовых вод.

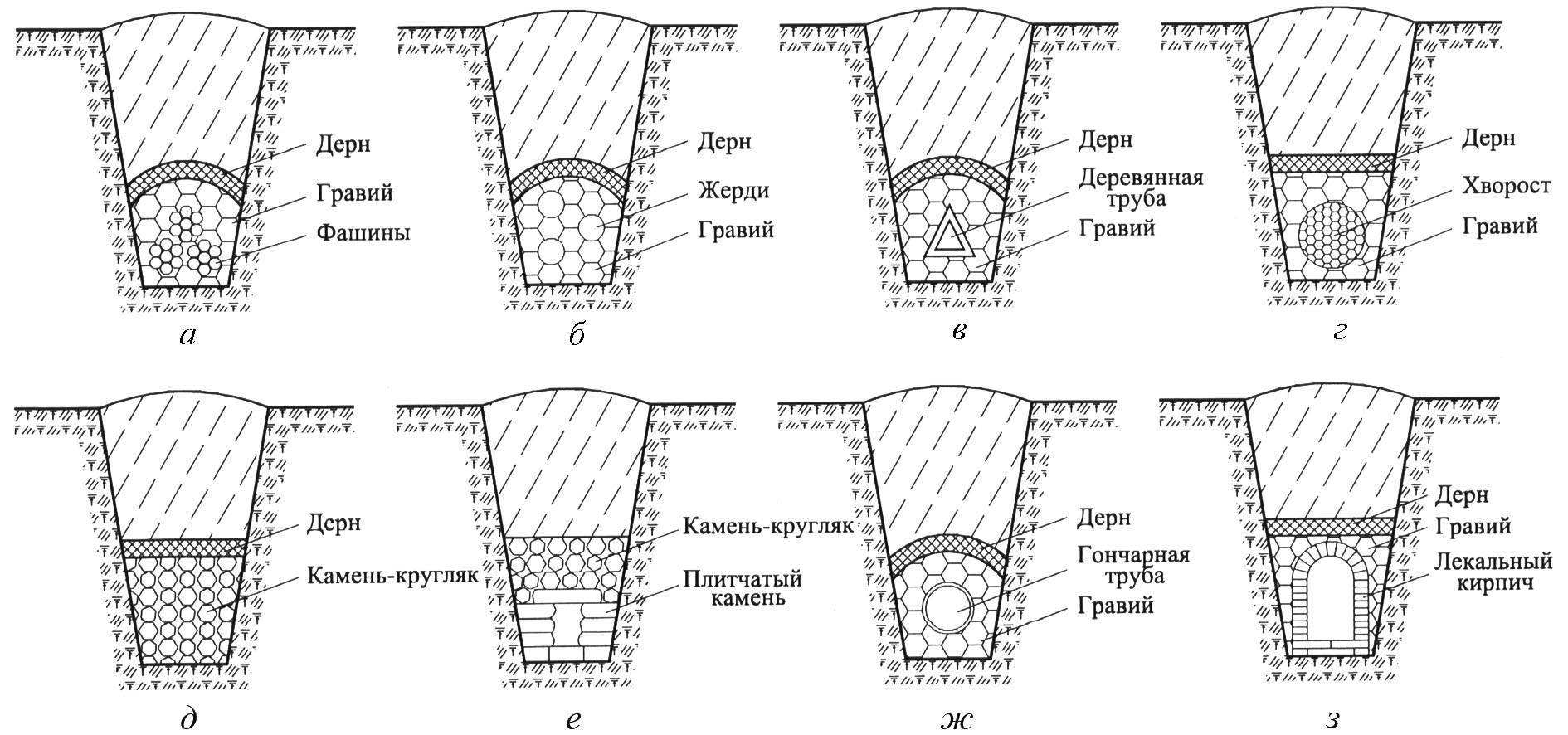

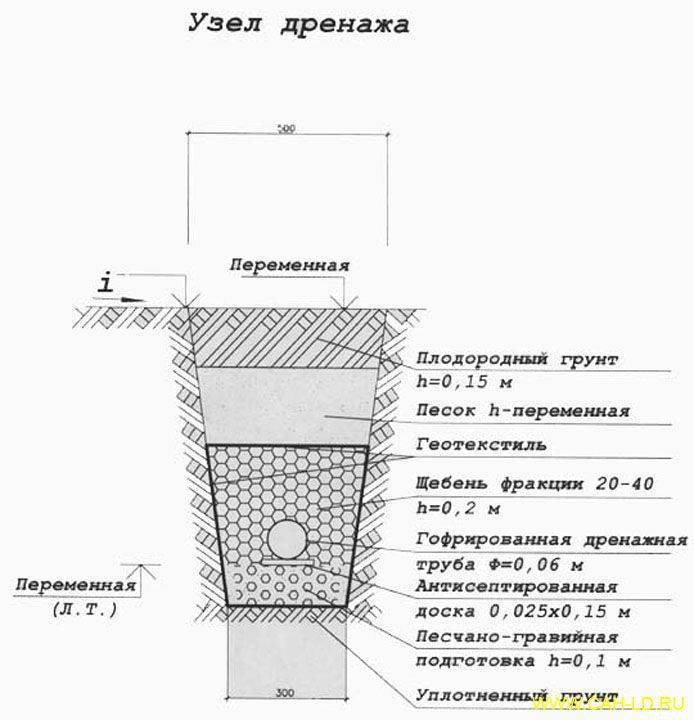

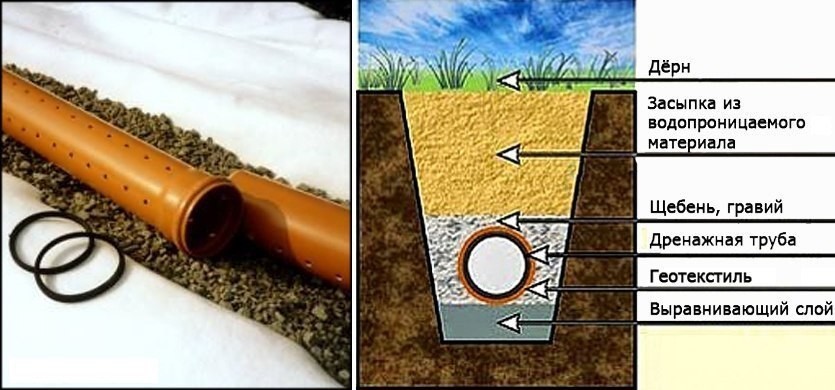

Дренаж собирают или из перфорированных труб, или в виде щебеночных каналов. При соблюдении уклона, вода по дренам выводится за пределы участка.

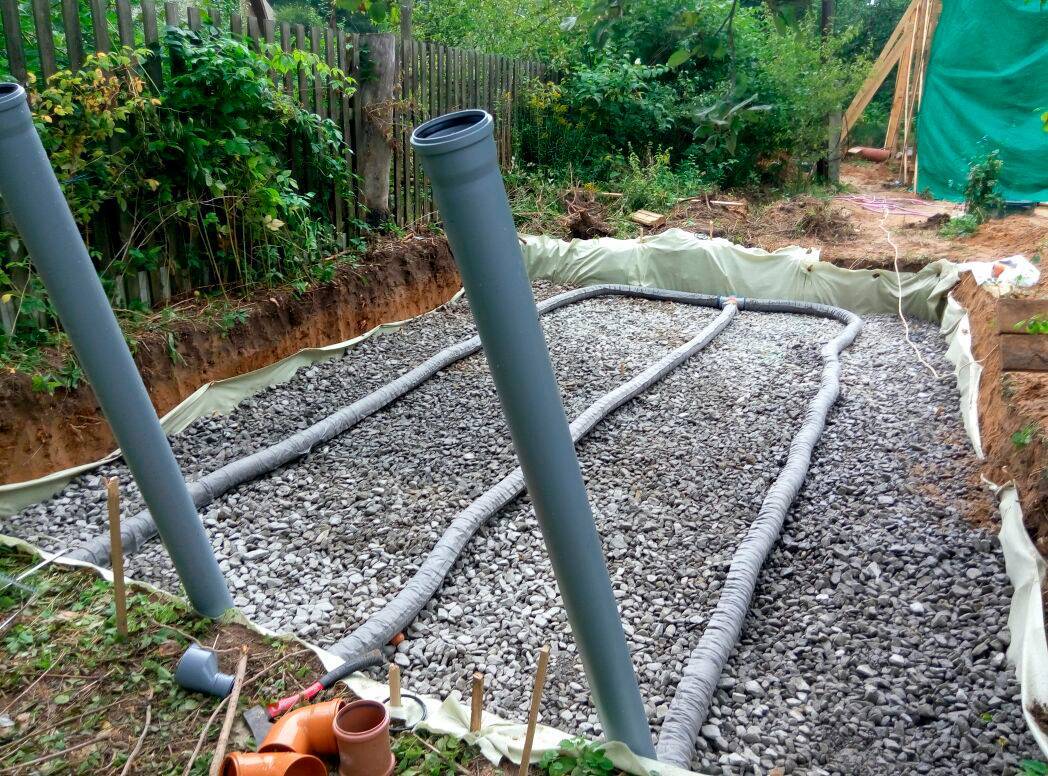

Для понижения уровня грунтовых вод на всем участке, дренаж закладывается на уровне 0,8-1,5 м. Но около дома глубина дренажа должна быть на 50 см ниже плоскости опоры фундамента.
Расстояние между дренами рекомендуется 9-11 м (для суглинка – 7-9 м, для глины – 4-5,5 м). Более подробно в таблице:
| Глубина заложения дрен, м | Песчаный грунт | Суглинистый грунт | Глинистый грунт |
|---|---|---|---|
| 0,45 | 4,5-5,5 | 4-5 | 2-3 |
| 0,6 | 6,5-7,5 | 6,5-7,5 | 3-4 |
| 0,9 | 9-11 | 7-9 | 4-5,5 |
| 1,2 | 12-15 | 10-12 | 4,5-7 |
| 1,5 | 15,5-18 | 12-15 | 6,5-9 |
| 1,8 | 18-22 | 15-18 | 7-11 |
Дренаж укладывается, начиная с самой высокой точки участка, а от самой нижней выводится наружу
Важно соблюсти уклон для водоводов: 1-2 см на 1 м (для песчаных почв – 3 см на 1 м)
Уклон может больше, но не меньше. Больший уклон улучшает водоотведение.

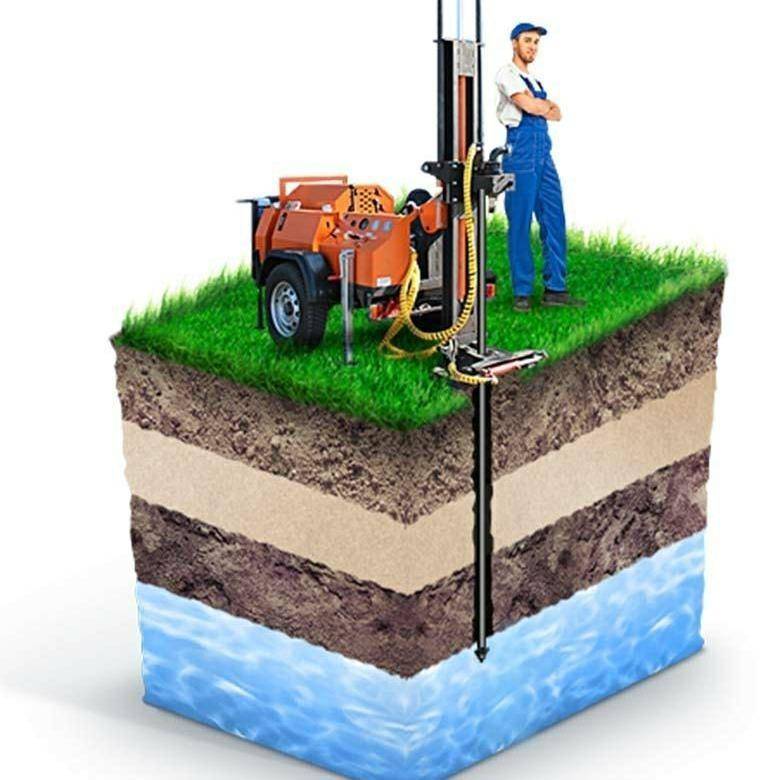

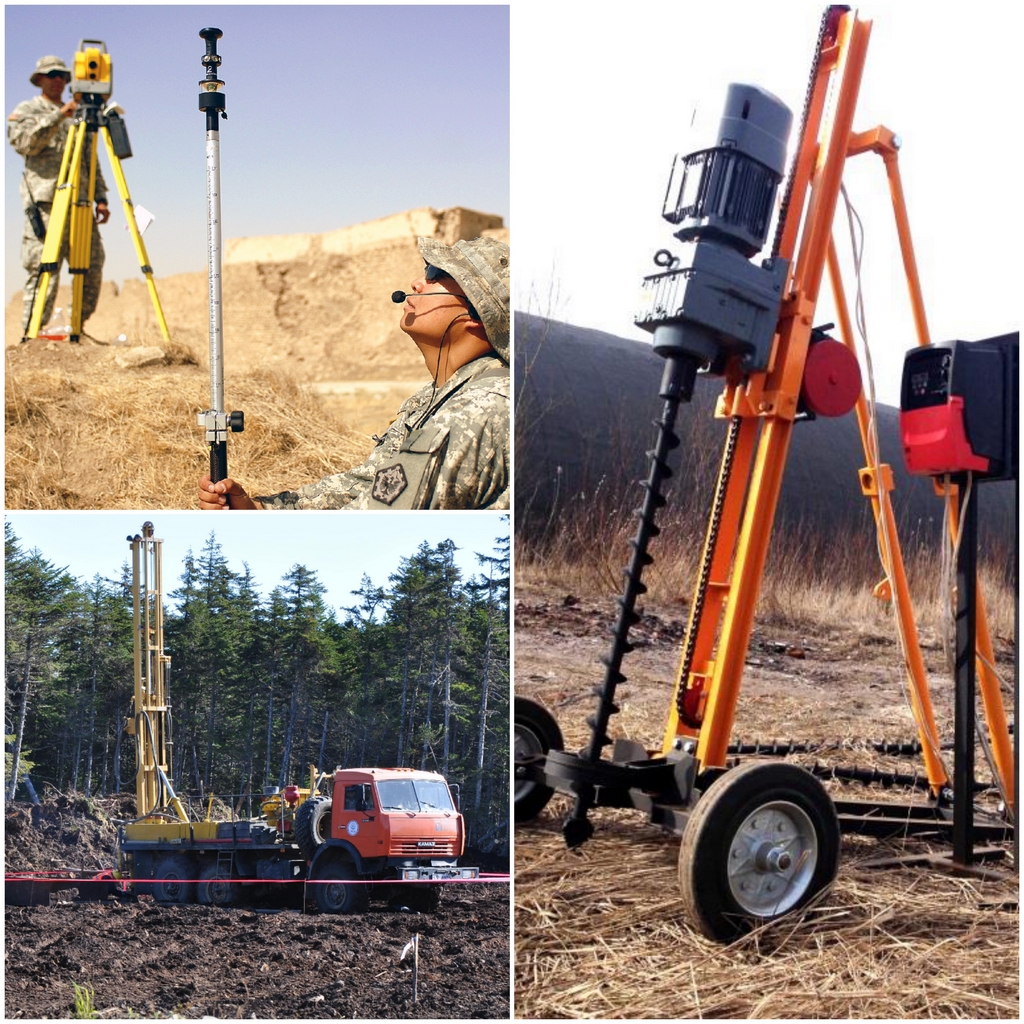

Геологические изыскания перед выбором и монтажом дренажной системы
Геологические изыскания — это когда местные грунты или почва исследуется на предмет глубины нахождения различных пород грунта, песка, суглинка и воды.
При помощи геологических изысканий можно понять:
- Какой у вас на участке грунт или какая почва;
- На какой глубине находятся грунтовые воды;
- На какой глубине находится песок или песчаный слой.
Нужно ли заказывать геологию перед устройством дренажа?
При желании сделать дренажную систему, необязательно предварительно выполнять геологические изыскания, так как дренаж рекомендуется выполнить как при наличии грунтовых вод, так и при их отсутствии. Дренаж нужен не только для отвода грунтовых вод, но и для отвода поверхностной дождевой воды и воды образовывающейся в результате таянья снега, а для понимания этих явлений геология не нужна.
Геологические изыскания необходимо будет выполнить, если вы хотите сбрасывать дренажные воды не в ров, лес или поселковую ливневую канализацию, а в землю, а точнее в песчаный слой. Если вы хотите, чтобы вся вода, которую аккумулирует дренаж, сбрасывалась в коллектор, а из него уходила в почву, то это будет возможно исключительно, если ваш коллектор будет установлен на глубине залегания песчаной прослойки. Узнать, на какой глубине находится песок вы сможете с помощью геологических изысканий.

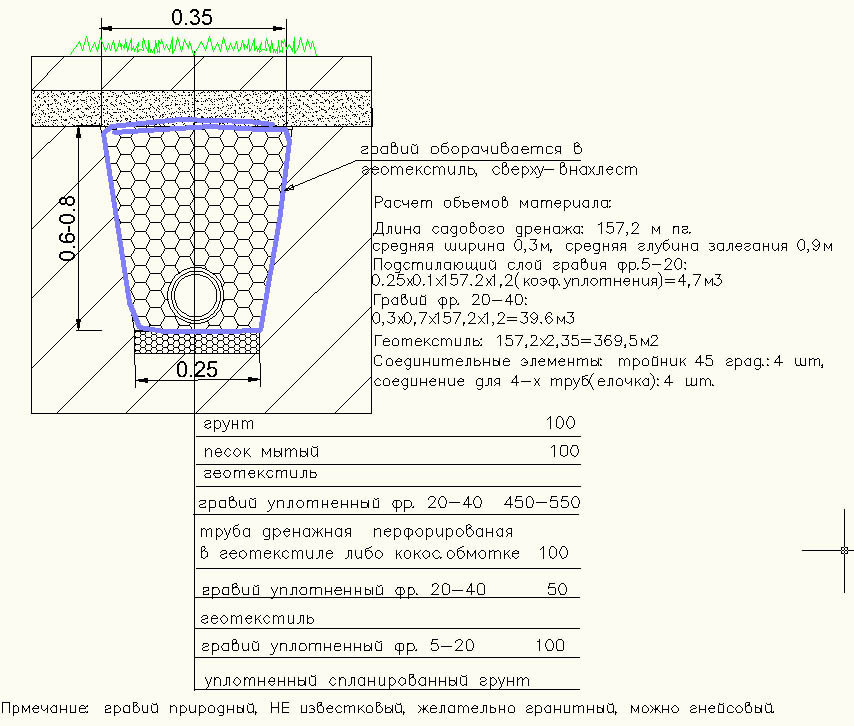

Расчеты и правила устройства водостока
Расчетные значения, которые потребуются для строительства дренажной системы, обычно составляют:
- размер диаметра труб;
- уровень прокладки трубопровода;
- значения уклона трубы;
- плотность геотекстильного фильтра.
И подробнее по каждой статье.
Количество n. 1 – расчетный диаметр труб
Необходимый диаметр трубы рассчитывается с акцентом на расчетные параметры расхода дренажа.
Для строительства частных домов обычно оптимальны трубы диаметром 100 мм. Их стандартная производительность составляет около 7 л / с, что в большинстве случаев вполне соответствует стандартам проектирования.
Между тем, увеличение диаметра слива позволяет покрыть большую рабочую площадь, повышая эффективность системы.
Количество n. 2 – глубина установки системы
Уровень заполнения дренажных труб согласно действующим нормам определяется с учетом двух критериев:
- Уровень промерзания почвы.
- Глубина фундамента.
Степень промерзания почвы напрямую зависит от климатических свойств местности. Поэтому этот параметр может отличаться для каждой отдельной территории.
Но в любом случае расчет глубины укладки дренажных труб ведется от точки конечного промерзания грунта с добавлением к этому значению не менее 300-500 мм дальнейшего заглубления.
По такому же алгоритму рассчитывается дренаж фундамента, но от конечной точки фундамента.
Количество n. 3 – уклон дренажных труб
Под каким уклоном монтировать трубы водоотведения, нормы СНиП четко указывают. Согласно этим нормам при минимальных значениях уклона слива необходимо учитывать минимально допустимый расход сточных вод.
При этом также установлено, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На некоторых участках сетей допускается занижение этих параметров до 7 мм и 5 мм соответственно.
Максимально допустимый уклон дренажных труб на метр длины – 150 мм. Больше этого значения уклон допускается только на водопроводных кранах с длиной крана до 1,5 м.
На нерасчетных участках водостока, где используются трубы диаметром 40-50 мм, допускается уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона не может быть больше 20 мм на метр длины.
Если в качестве дренажных элементов используются лотки, то уровень уклона учитывается с учетом такой скорости стока, при которой обеспечивается эффект самоочищения жидкости. Допустимое заполнение лотков не превышает 80% при ширине лотка не менее 20 мм.
Ширина лотков рассчитывается по результатам гидравлических расчетов и зависит от конструктивных характеристик элементов. Однако, если высота лотка превышает 50 мм, ширина не может быть меньше 70 мм.
Фотографии от Образование откоса является обязательным условием при строительстве подземных гравитационных систем, отводящих грунтовые и атмосферные воды, а также очищенных жидких стоков в септиках, создаваемых дренажной линией, зависит от диаметра трубопровода и типа грунта дренаж предназначен для осушения почвенно-растительного слоя, толщина которого обычно не превышает 40 см, уклон должен быть не менее 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений. Для установки дренажной системы в глинистых почвах уклон должен составлять 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащих слоях. При прокладке пути дренажной системы в песчаных грунтах уклон должен быть 0,003, в супеси 0,002 Глубина погружения дренажных труб в коллектор и в раковина определяется на строительной площадке постфактум. Отверстия для установки трубы просверливаются по фактическому входу Дренажная труба с геотекстильной оболочкой Поглощающая яма для дождевой воды и дренажа Точечный отвод дождевой воды для канализации Присоединение дренажной трубы к вращающемуся колодцу Поверхностный дренаж для дренажа почвы Яма для дренажа в коллектор
Количество №4 – Требуемая плотность геотекстиля
Когда конструкция дренажной системы предполагает использование перфорированных гофрированных труб в качестве дренажа, рекомендуется использовать оболочку фильтра из геотекстиля (геотекстиля) вместе с опорой таких труб).
Геотекстильная ткань действует как фильтрующий элемент, предотвращая засорение линии мелкими частицами почвы. Для получения максимального эффекта фильтрации необходим расчет плотности геотекстильного фильтра. Оптимальным расчетным значением для бытовых водоотводов считается плотность 100-150 г / м2.
Виды дренажа
Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.
Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома
По способу установки
По способу установки дренажная система может быть:
Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,
Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды
- Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
- Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке
Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.
По типу реализации
Есть несколько типов (схем) устройства дренажа на участке:
- Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
- Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж

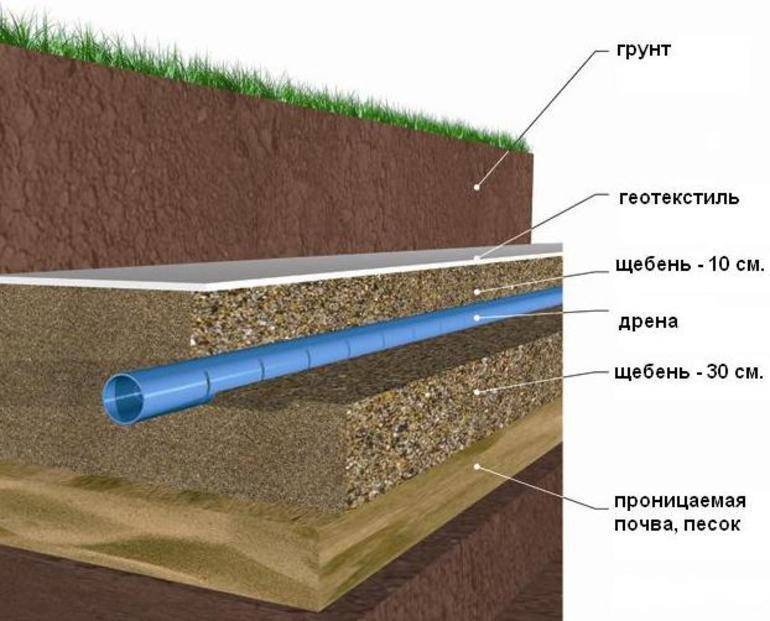

- Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
- Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка
При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

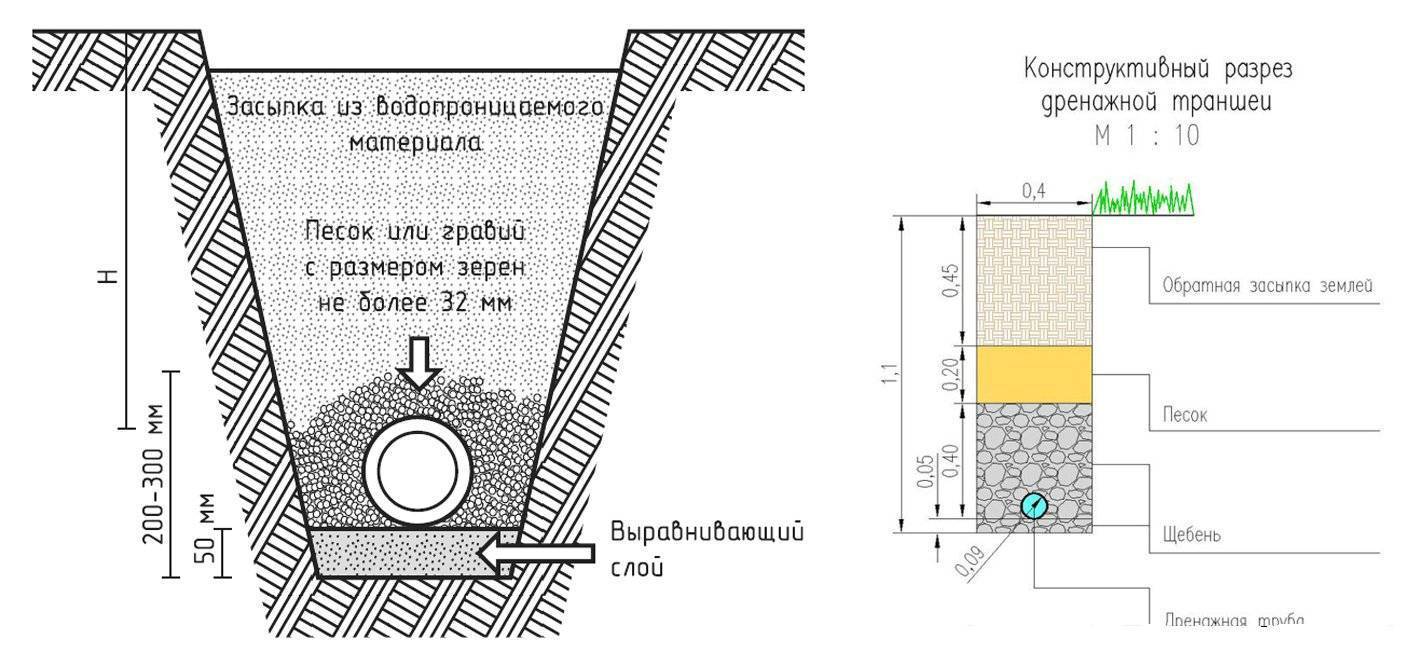

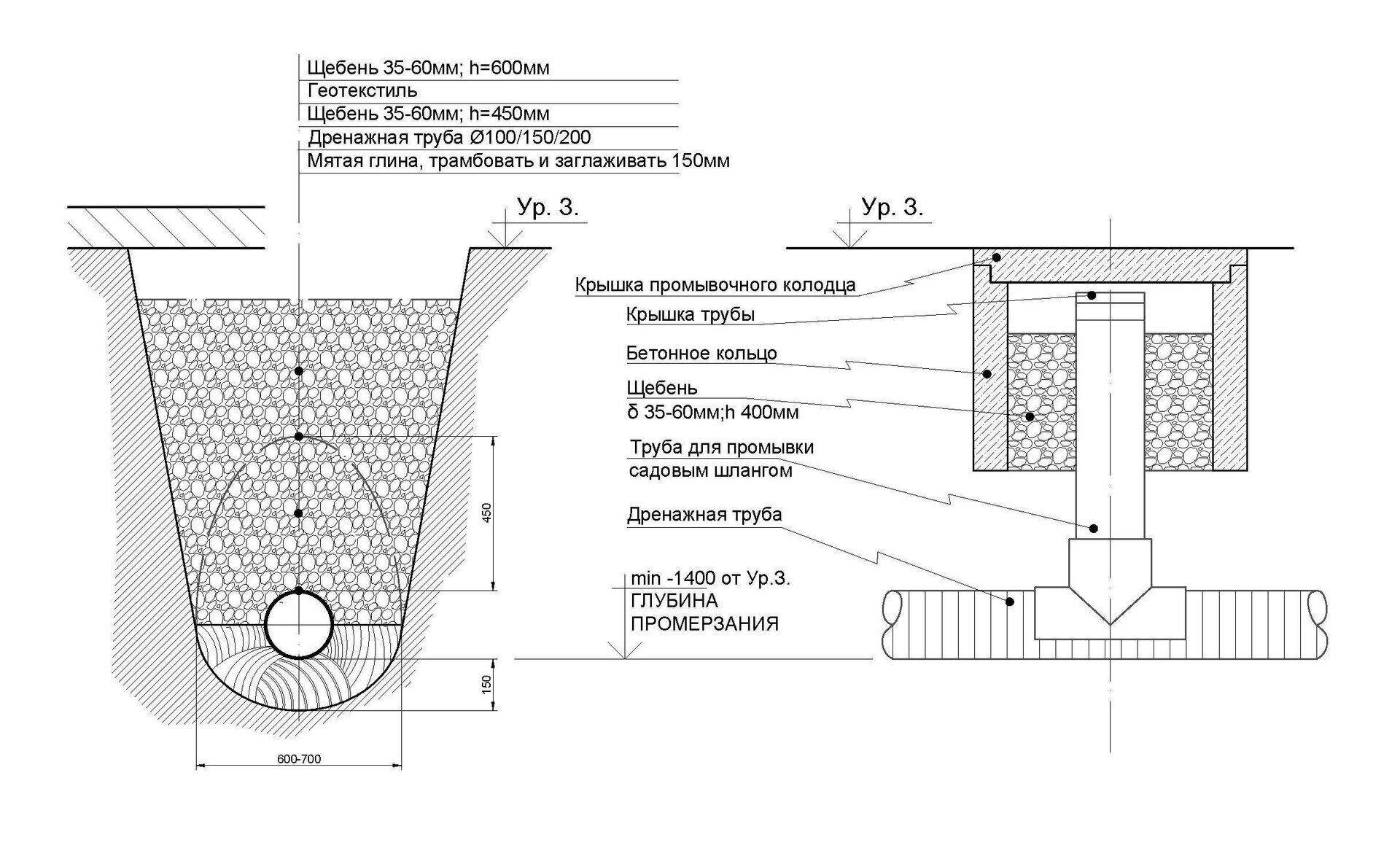

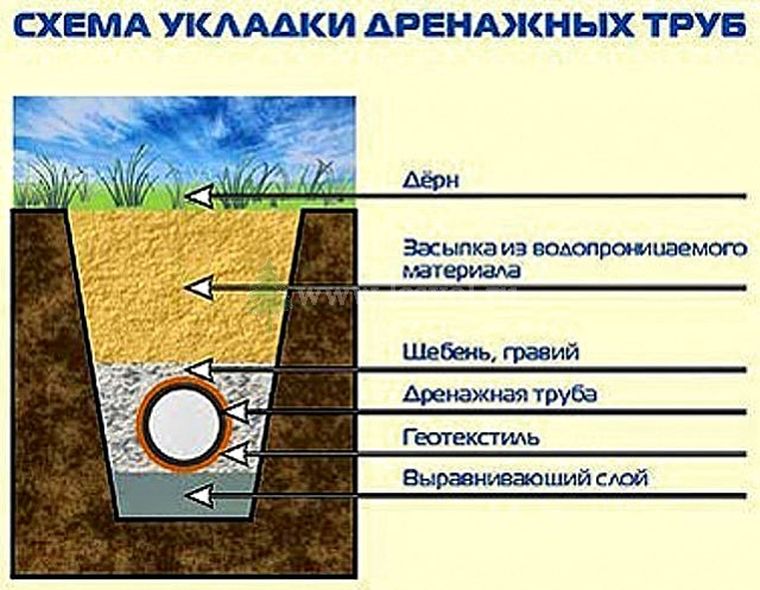

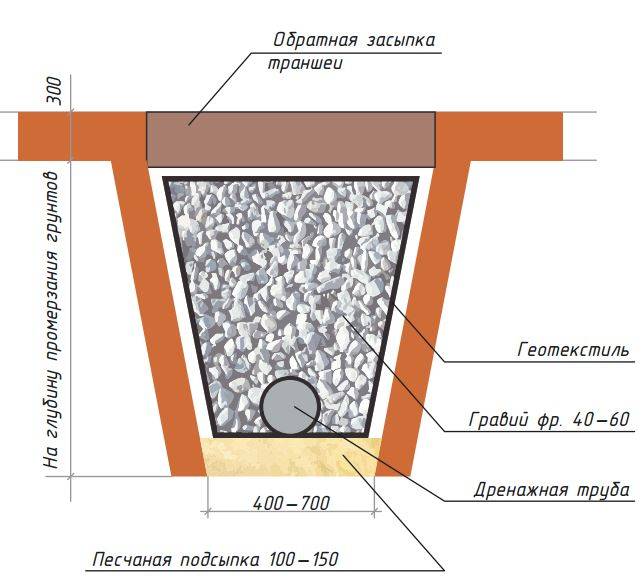

Глубина укладки дренажных систем
Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.
Для определения глубины укладки дренажной трубы существуют два главных условия.
Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.
Глубина промерзания грунта зависит:
От типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)
От климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.
Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.
Глина, суглинки | Пески, супесь | |
Архангельск | ||
Астрахань | ||
Волгоград | ||
Екатеринбург | ||
Кемерово | ||
Набережные Челны | ||
Нижний Новгород | ||
Новокузнецк | ||
Оренбург | ||
Ростов-на-Дону | ||
Санкт-Петербург | ||
Смоленск | ||
Ставрополь | ||
Челябинск | ||
Ярославль |
Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.
То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.
Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься.
К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем.
По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.
Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.
Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.
Причины нарушения технологии
Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин
Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.
Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.
Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке
Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.
www.kolodcy.com

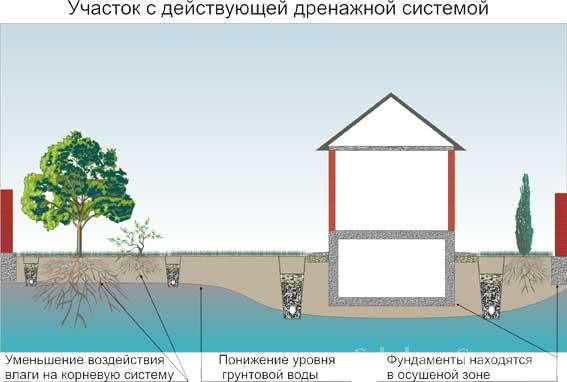

Функции сооружения для отвода воды
Основная функция такой системы в удалении влаги с поверхности почвы. Однако есть случаи, когда ее монтаж обязателен:
При высоком уровне грунтовых вод подвальные помещения постоянно затапливаются, там образуется плесень, грибок и пр.
Обустроив на участке дренажную траншею, можно решить множество проблем и предотвратить преждевременное разрушение построек, уничтожение насаждений и другие неблагоприятные последствия, вызванные переувлажнением почвы.
Дренаж отлично справляется с удалением талых и дождевых вод, которые разрушают фундамент и крышу постройки, а также приводят к образованию луж и наледи. Обычно для этого сооружают ливневки, которые удаляют дождевую или талую воду с крыш в коллектор. Простыми словами, это вертикальные трубы, установленные на каждом доме.
Устройство состоит из нескольких герметичных корпусов, через которые постепенно проходит жидкость. Вся грязь и вредные примеси задерживаются в специальных перегородках.

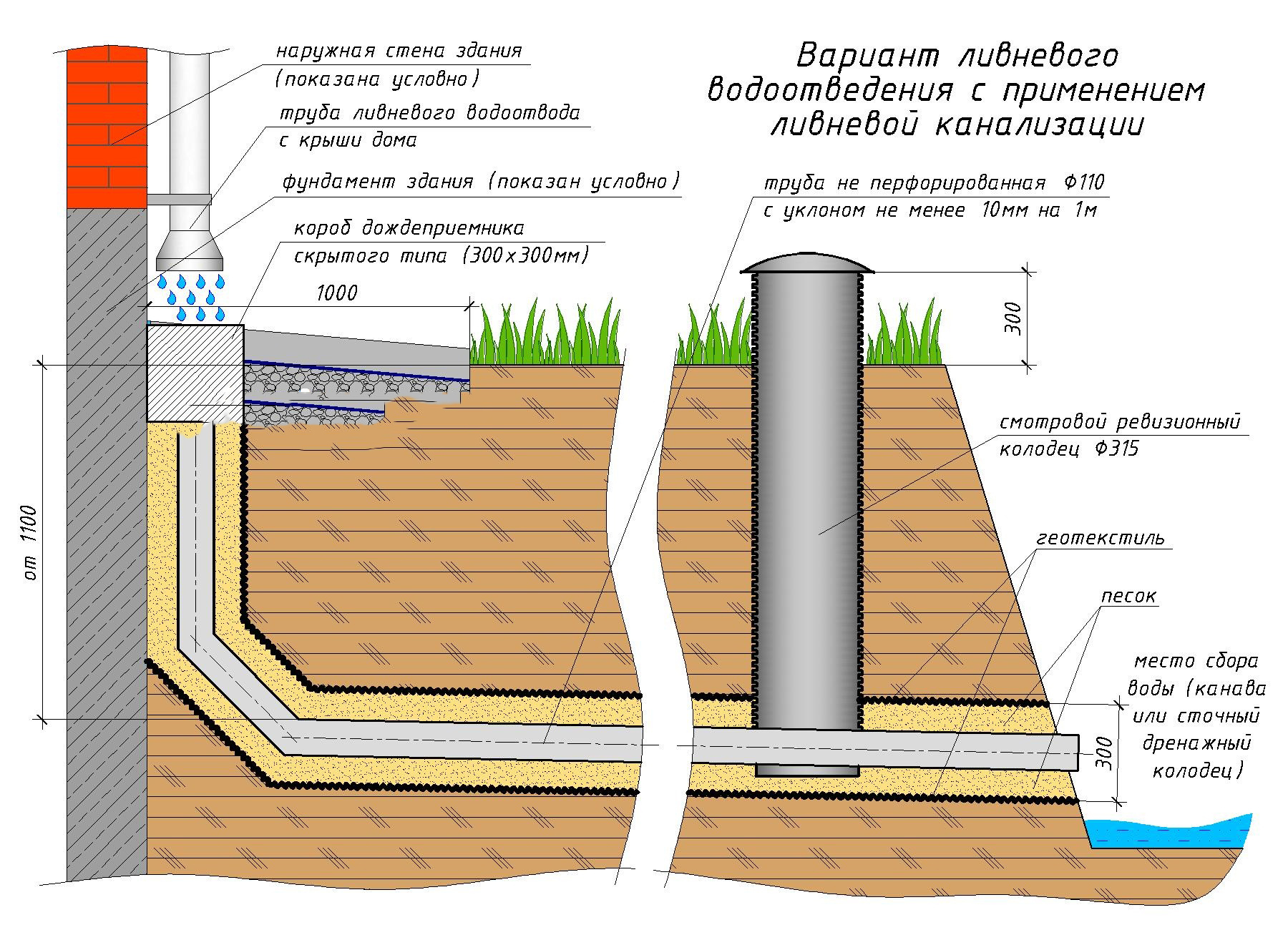

Устройство ливневой канализации частного дома
В состав закрытой ливневой системы входят следующие конструктивные элементы:
- Пластиковые трубы диаметром от 110 до 200 мм;
- Система желобов, труб и воронок, производящих сбор воды со скатов крыши;
- Дождеприемники;
- Смотровые колодцы;
- Уловители песка;
- Итоговая емкость.
Диаметр труб выбирают из расчета производительности сети по воде. Обычно руководствуются показателем сечения трубы: 1,3 – 1,5 кв.см площади проходного сечения трубы соответствует площади в один квадратный метр ската крыши. В основном используются полимерные канализационные изделия из полипропилена и ПВХ.
Систему сбора воды непосредственно с крыши выполняют из материалов, которые мало подвержены коррозии – пластика, оцинкованных, покрашенных сталей.
Дождеприемники предназначены для принятия воды от вертикальных труб слива (итоговых) с крыши. Смотровые колодцы имеют меньшую глубину и выполняются из материалов, применяемых при строительстве колодцев дренажа.
Уловители песка задерживают этот элемент, предохраняют сеть от постепенного снижения производительности от засорения. В качестве итоговой емкости используется дренажная емкость (при наличии), при отсутствии таковой — потребуется возвести отдельную, для сбора ливневых стоков. Утилизация воды производится отводом воды за пределы домовладения, использованием в технических целях, вывозом на вакуумной машине.

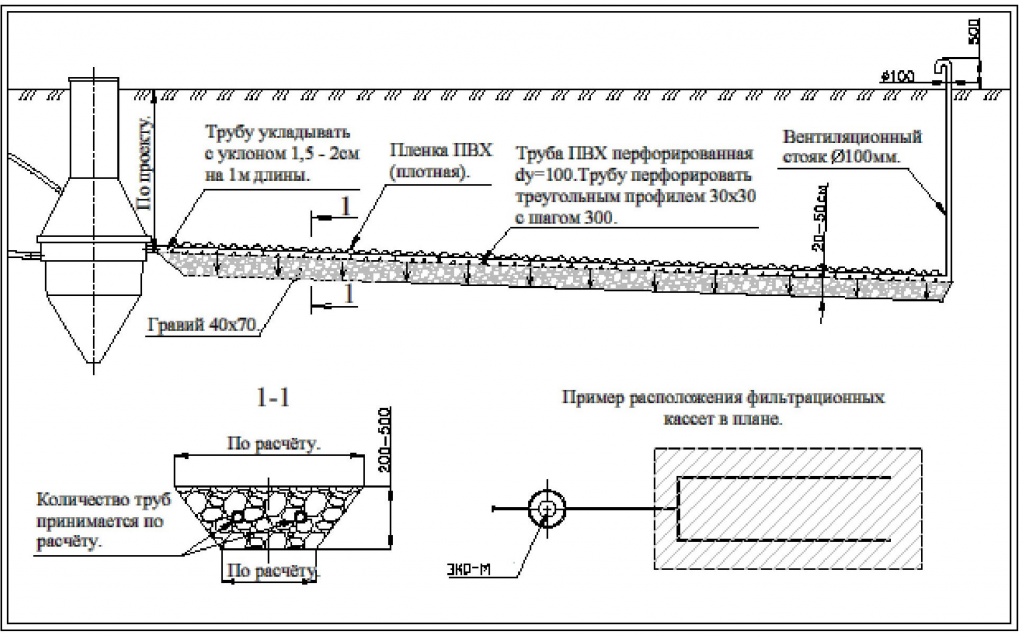

Составление проекта дренажной системы
Чтобы добиться наилучших результатов и создать функционирующую дренажную систему, необходимо подготовить план дренажа. При подготовке плана и проекта мы рекомендуем руководствоваться положениями СНиП 2.06.15-85. Здесь же вы найдете информацию о размерах, качестве и материале компонентов для дренажных систем.
Чертеж должен содержать как общие положения (например, чертеж системы на садовом участке), так и подробную проработку всех элементов — от дренажных труб до колодцев и сложных узлов (+).
Обязательным приложением является смета строительных мероприятий и затрат на материалы и рабочую силу.
Перед подготовкой проекта необходимо самостоятельно или с помощью профессионалов подготовить следующие документы:
- данные о грунте и верхних почвенных слоях (состав, технические характеристики);
- план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
- схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
- топографическая карта дачного участка с указанием особенностей рельефа;
- схема существующих поверхностных и находящихся в земле коммуникаций;
- данные о гидрогеологических особенностях местности.
Также рекомендуется указывать на планах и чертежах декоративные элементы и зоны посадки растений. Это необходимо для того, чтобы элементы дренажной системы не повредили плодовые деревья, цветники, альпийские клумбы и т.д.
Проекты для песчаных почв и глинистых почв отличаются. Например, на песчаных почвах легче спроектировать систему для понижения уровня грунтовых вод, а на глинистых почвах более эффективен локальный открытый дренаж.
Помните, что дренажная система будет эффективно работать только в том случае, если она выполнена профессионально, в то время как дилетантские проекты часто не работают.
Нужен ли вам дренаж
Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.

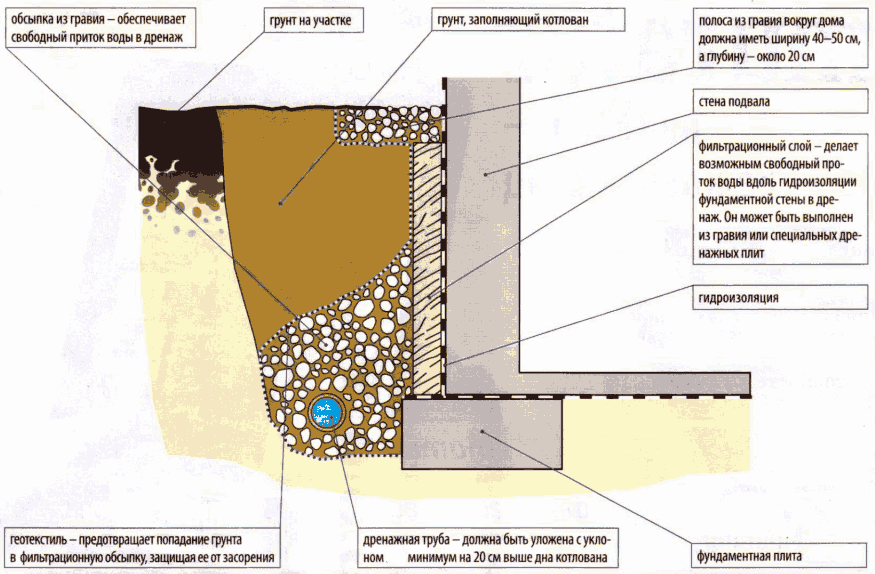

Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см
Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.
Глубина заложения дренажа определяется его назначением
Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.

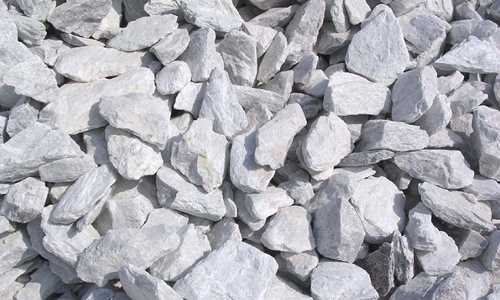

Как выбрать щебень?
Какой щебень нужен для дренажа? Один из главных факторов, который следует учитывать при проектировании дренажной системы — это фракция щебня.
В зависимости от размера частиц выделяют следующие фракции:
- Отсев. Является самой мелкой фракцией с размерами частиц до 5 мм. Это остаточный продукт, получаемый при дроблении гранита.
- Мелкая фракция. Ее размер — 5-20 мм.
- Средняя фракция — 20-40 мм.
- Крупная фракция — 40-70 мм.
- Нестандартная фракция — 70-120 мм.
Мельчайшая фракция, отсев может использоваться как замена песка или керамзита в качестве донного слоя дренажной канавы. Мелкая фракция является самой дорогостоящей и пользуется высоким спросом в строительстве, однако не совсем подходит для дренажа, так как небольшие размеры частиц ограничивают фильтрующую способность данной фракции.
Watch this video on YouTube
Типы ливневой канализации
В СНиП 2.04.03-85 РФ чётко прописано, что канализация-ливневка может устраиваться двумя способами
Конструкция канализационной ливневки с дренажной системой фундамента строения. В этом случае вся дождевая или снежная талая вода будут стекать с выстроенной отмостки здания в специальные дренажные колодцы. Там воды проходит очистку. Такая система отведения стоков с крыши или площадок достаточно экономична, но существуют два весомых недостатка у конструкции:
- Возможные затраты на очистку дренажей;
- Обледенение в холодное время года. Поэтому, скорее всего, придётся устанавливать подогрев системы.
Во втором случае канализация также монтируется наружно. Для этого используется лоточная декоративная система. Желоба размещаются по намеченной траектории, соединяются в единую систему соединяющихся сосудов и накрываются декоративными решетками. Используется такая система чаще всего при возведении бытовой ливневой канализации. Однако и желоба могут подвергаться объединению в холодное время года.
Третий способ монтажа ливневой канализационной системы является внутренним. В этом случае под сточными трубами крыши монтируются специальные дождеприемники, которые отводят воду в трубы канализации.
Важно: в любом из случаев необходимо доверить проектирование ливневой канализации профессионалам. В противном случае коммуникация, смонтированная «на глаз», грозит серьезными проблемами для жильцов или хозяев объекта, сданного в эксплуатацию
Обслуживание дренажной системы
Мало правильно уложить дренажный канал своими руками, необходимо еще и обеспечить его обслуживание. Примерно четыре раза за год рекомендуется проводить профилактические осмотры состояния колодцев и труб, осуществлять замеры воды, что может сразу сказать о снижении пропускной способности (если уровень опускается ниже требуемого). Причины такого снижения следующие:
- повреждение трубы;
- возникновение засоров;
- засоры и заиливание труб для дренажа;
- появление осадки трубопровода.
https://www.youtube.com/watch?v=rgEwEd4AtHU
Чтобы этого не происходило, необходимо правильно ухаживать за системой. Это не только прочистки трубопроводов, но и проведение регулярных осмотров. На эффективность дренажа влияние оказывает и правильность выполнения монтажа, что может увеличить или сократить сроки эксплуатации.
Проложить дренажную систему на собственном приусадебном участке можно и своими руками, но для этого необходимо соблюдать все правила для монтажа. Это касается выбора типа самой системы, расположения труб на территории участка, выбор самих дренажных труб. Только в этом случае монтаж своими руками будет качественным и надежным
Важно и обслуживание дренажа, регулярные профилактические осмотры и прочистки труб, что позволяет увеличить сроки службы в несколько раз
Монтаж дренажа вокруг частного дома под ключ
Как выбрать подрядчика
Выбирая подрядчика, необходимо учесть следующие моменты.
- Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
- Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
- Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
- Портфолио. Заказчик имеет право потребовать показать примеры работ.
- Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
- Приемка. Приемку делают после осмотра.
Сколько стоит качественный дренаж под ключ
Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.
