Освещение участка возле дома, дачи

Конструкция и сечение кабеля для освещения

Для стационарно зафиксированных бра, люстр подойдут жесткие провода с медной жилой. Если подключают передвижные источники света, понадобятся гибкие кабели. Жилы в проводах бывают витыми или монолитными.

Продукцию разделяют по характеристикам:

• виду изоляции;
• поперечному сечению;
• материалу жил и их числу;
• степени гибкости,
• присутствию изоляционной оболочки.

Чем руководствуетесь при выборе кабелей для освещения?

Советуюсь с электриком 21.5%

Изучаю информацию в интернете 26.17%

Оба варианта 52.34%

Проголосовало: 107

Сечение провода для освещения зависит от максимальной запланированной нагрузки:

• Для основной разводки от распределительного щитка до монтажной коробки, где проводам задается направление, рекомендуется ставить сечение 2,5 мм².
• От коробки до светильника достаточно сечения 0,5 – 0,75 мм². Более толстый вариант (1,5 мм²) будет неэкономным в условиях, когда достаточно меньшего сечения.

Токовая нагрузка для люстры с пятью лампами накаливания будет на уровне 2,2А, а маломощный светильник с одной лампочкой потребует всего 0,03А. Кабель с поперечным сечением 1,5 мм² будет избыточным в любом случае.

Для маркировки используют литеры:

• первая буква показывает материал жилы: А — алюминиевый, медный — буквы нет;
• вторая — тип изделия: П— провод, ПП — плоский, М — монтажный, МГ — монтажный гибкий и др.;
• третья — материал изолирующей оболочки: В и ВР — ПВХ, П — полиэтилен, НР и Н — негорючий найрит, Р — резина, К — капрон, С — стекловолокно, Л — лакированная изоляция;
• четвертая — показывает особенности строения: Б — бронированный, К — защищенный круглыми проволоками, Г — гибкий тип без покрытия, О — есть оплетка, Т — для проводки в трубах.

Проводка и порядок работ

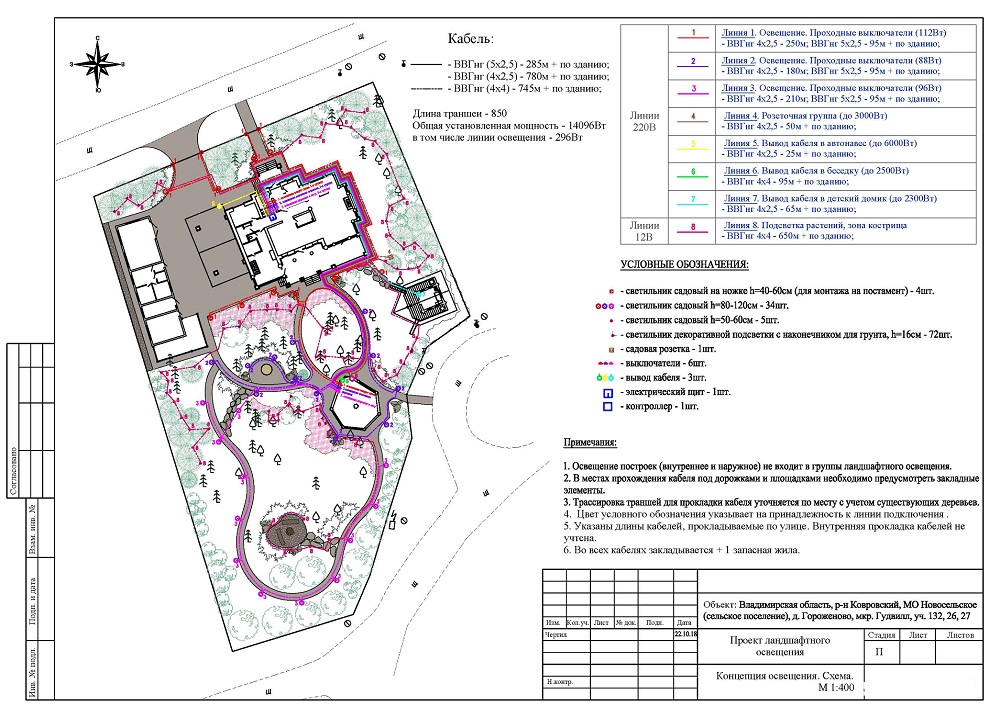

Прежде всего необходимо составить подробный план освещаемой территории, где указано размещение всех светильников. Далее необходимо разработать трассу, которая будет соединять те источники света, которым необходимо питание (кроме тех, что на солнечных батареях). В домовом щитке на уличное освещение должен быть установлен отдельный автомат. В отдельных случаях моет потребоваться несколько отдельных линий электропитания (например, на освещение забора и площади перед домом один, для заднего двора — второй).

Выбираем кабель

Кабель для питания светильников желательно прокладывать под землей. Минимальная глубина укладки — 80 см, использовать желательно бронированные типы кабеля. Допускается укладка кабеля ВВГ, но в защитной оболочке (специальной гофрорукаве или асбоцементных трубах). Подробнее о подземной укладке кабеля читайте тут.

В большинстве случаев кабель для уличного освещения дома прокладывается под землей

Допускается также воздушная прокладка кабеля для светильников, но она, во-первых, портит общее впечатление, во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета. Это определенные виды полиэтилена, оболочки из которого значительно поднимают стоимость кабельной продукции. Чаще всего и тут используют кабель ВВГ, но он требует защиты от ультрафиолета. Его надо укладывать в кабель каналах (если ведут по стене зданий) или гофрорукаве. Без подобной защиты уже через несколько лет (3-4 года в зависимости от региона) оболочка потрескается, что может привести к выходу из строя всей системы.

Выбор сечения кабеля описан тут, о способах соединения проводов читайте тут.

Где ставить выключатели

Несколько слов о выборе места установки выключателей для уличного освещения дома. Система может быть довольно сложной — отдельно тянут питание к фонарям на заборе, отдельно — для освещения вдоль дорожек, еще одна ветка — для декоративной подсветки. Но все выключатели желательно сосредоточить внутри дома, и удобнее всего — возле входной двери.

Неудобство этой схемы в том, что отключать и включать освещение надо из дома. Сделать такую схему более удобной можно при помощи системы дистанционного управления. Но это дорогостоящее оборудование. Дешевле обойдется установка проходных выключателей. Они дают возможность включать/выключать свет из двух/трех точек. Можно поставить один внутри дома, второй — на заборе, возле гаража и т.п.

Шаг №6. Расчет стоимости используемых материалов

После того, как определен тип светильников и способ прокладки монтажа, нужно подсчитать все предметы и материалы, необходимые для монтажа. Таким образом будет понятно, какая сумма потребуется для установки освещения. Эта процедура нужна для корректировки намеченного плана в случае нехватки денег.

Для осуществление задуманного всегда можно подкорректировать порядок работ, вид укладки электро проводки и тип светильников.

Перед закупкой всех необходимых вещей для монтажа следует знать, что количество всех расходных материалов покупается на 20% больше от намеченного. Это убережет от лишнего похода в магазин в случае, если что — то пойдет не так.

Возведение иллюминации

При прокладывании электропроводки для организации освещения внутри или снаружи частного дома необходимо придерживаться основного правила: суммарная мощность на 5 м2 площади стен не должна превышать 60–75 кВт. Из этого правила вычисляется оптимальное количество светильников, выбирается оптимальный способ подведения проводки.

Фасад

Для организации освещения фасада частного дома нужно придерживаться таких правил:

• Для освещения снаружи здания требуется обязательная организация отдельного щита, который может устанавливаться в любом подсобном помещении, например, сарае или гараже, но обязательно сухом. Это нужно для подведения освещения, поскольку одну лампочку при входе не нужно переводить на отдельный распределительный щит.
• Наружные распределительные щиты должны иметь высокий класс защиты от влаги IP 45 и термостойкость от +5 ⁰С.
• Для монтажа проводки используется СИП провод или кабель.
• План и схема размещения светильников и наружных розеток, укладки проводки должен разрабатываться очень тщательно.
• Дополнительный монтаж таймеров, датчиков, ПДУ, других способов контроля над освещением с установкой пускателя в распределительном шкафу сделают его экономным.
• Класс защиты светильников для освещения фасада должен быть от IP54, высота установки — не менее 2,5 от поверхности земли.
• Для наземных светильников создаётся дренаж, чтобы эффективно отводилась влага и не портила приборы.

Уличный свет во дворе участка

Мастера рекомендуют устанавливать для освещения двора галогенные лампы в виде отдельно стоящих фонарей или прожекторы, которые заливают мощным потоком света большие участки. Тип освещения выбирают по размерам участка, назначению освещения и высоте частного дома.

Прожекторы рекомендуются для зданий свыше 2–3 этажей и обширных ровных участков, которые не загорожены высокой растительностью или хозяйственными постройками. Фонарное освещение подходит для придомовой территории с ландшафтным дизайном, зонированием растительностью или многими дополнительными сооружениями.

Внимание Внутри потока света от прожектора спрятаться будет сложно. С одной стороны, это отличное средство против несанкционированного проникновения непрошеных гостей, с другой – дискомфорт для владельцев, которых будет ослеплять яркий поток лучей.

Особенность галогенных ламп — возможность управления радиусом и направлением луча, многими другими интересными световыми эффектами

Мощная равномерная заливка исходит от экономных светодиодных уличных ламп. Для организации более равномерного освещения разных отдельных участков двора лучше выбирать распределённое освещение. Чтобы всё смотрелось гармонично, необходимо стилистику светильников подбирать в соответствии с дизайном участка или его отдельных зон

Особенность галогенных ламп — возможность управления радиусом и направлением луча, многими другими интересными световыми эффектами. Мощная равномерная заливка исходит от экономных светодиодных уличных ламп. Для организации более равномерного освещения разных отдельных участков двора лучше выбирать распределённое освещение. Чтобы всё смотрелось гармонично, необходимо стилистику светильников подбирать в соответствии с дизайном участка или его отдельных зон.

этом материале

Светодиодные лампы для растений

Многие растения, которые люди выращивают в помещении на подоконниках или даже в больших кадках на полу, любят свет или освещение с длительностью большей, чем световой день в конкретном регионе. Для его организации в доме обустраивается полноспектральное светодиодное освещение, приборы можно собирать своими руками.

Нужны фитосветодиоды с широким световым спектром, который обеспечит все потребности растения. В таких лампах применяется кристалл Epistar. Фитолампы от растения эффективно отводят тепло, обеспечивая комфортные условия даже при недостатке естественного освещения или зимой.

этой статьитут

Фото

Далее можно ознакомиться с удачными примерами возведения иллюминации.

Другие публикации экспертов на нашем сайте помогут вам узнать о том, как грамотно и безопасно провести освещение в различных помещениях — комнате, бане, на даче, на кухне и в гараже.

Правила монтажа

Схема организации освещения в беседке ничем не отличается от проведения света в любом другом объекте. Однако следует учитывать, что беседка является открытым или полуоткрытым помещением, функционирующим в условиях повышенной влажности

В связи с этим особое внимание нужно уделить безопасности электропроводки и светотехнического оборудования. При обустройстве освещения, рекомендуется придерживаться следующих правил:

1. Работу начинают с выделения нескольких электролиний в доме для потребностей беседки и освещения прилегающей к объекту территории. Внизу приведена общая схема разделения электрического питания на несколько линий (обозначены как «розетки»). Согласно действующим нормативам, в схеме должно участвовать УЗО (устройство защитного отключения).

1. Если в беседке не будет такого мощного потребителя, как бойлер возле барбекю, то для одних лишь светильников хватит кабеля сечением в 2,5 кв. мм. При наличии водонагревателя понадобится провод сечением 4 кв. мм или более. Что касается материала проводов, предпочтительна медь, в крайнем случае — алюминий. Однако какой бы материал ни был выбран, не допускается соединение разнотипных металлов (меди и алюминия), так как в этом случае неизбежны окисление и обрыв. Если все же имеется потребность в соединении, оно выполняется болтами через металлическую шайбу.
2. При организации уличного освещения обязательно наличие контура заземления. Причем не имеет значения, из металла изготовлена беседка или из дерева. Разница только в последствиях: в случае металлической поверхности посетителей беседки ударит током, деревянная же конструкция попросту сгорит.
3. Для беседки и освещения прилегающей территории рекомендуется выделять отдельные электролинии. Такой подход экономичнее и проще в исполнении. Для каждой линии понадобится автомат на 10-16 А. Нет необходимости устанавливать чрезмерно мощный, так как он просто не отреагирует в случае аварии. На рисунке ниже показана схема электрического щита с однофазным счетчиком и автоматическими выключателями на три линии.

1. Принципиальная схема подключения общего и местного света показана на рисунке внизу. При желании ее можно модифицировать.

1. В уличных объектах недопустима установка бытовых переключателей и розеток. Для беседки подойдет только влагозащищенная фурнитура.
2. Распредкоробки должны быть герметичными, изготовленными из металла с антикоррозийным покрытием. В случае с деревянной беседкой под пластиковую распредкоробку устанавливают металлическую пластину. Разводку проводов осуществляют по металлическим или пластиковым гофрам.
3. В последнее время стали востребованы осветительные приборы на солнечных батареях с фотоэлектрическими элементами. В течение дня они подзаряжаются, а в темное время фотоэлемент включает свет. Существуют персональные и комплексные приборы. В комплексных системах одна большая панель подпитывает несколько светильников. В персональных — все фонари имеют собственные батареи. На следующем рисунке показана схема работы автономной системы от солнечной батареи.

1. Для помещений с повышенной влажностью оправданна установка низковольтных светильников. Однако в этом случае понадобится понижающий трансформатор. Работает данное устройство по традиционной схеме, единственное отличие — в систему добавляется трансформатор.

1. Существует несколько видов светодиодных лент. Все они подключаются по параллельной схеме. Иными словами, проводная пара идет от блока питания, и к ней присоединяется необходимое количество лент. Схема параллельного подключения показана на рисунке внизу.

Виды освещения участка

На освещение загородного участка возложено одновременно несколько функций, для каждой из которых должен быть предусмотрен отдельный тип светильников.

Функциональное

Задачи функционального освещения просты и понятны. Если декоративная подсветка может использоваться не на каждом дачном участке, то без общего освещения обойтись невозможно. Подсвечивая все важные элементы для повышения безопасности передвижения по территории, стоит помнить, что акценты в освещении необходимо выставлять на беседки, патио, дом и прочие постройки.

Самым освещенным местом на участке является фасад дома и крыльцо: более комфортно будет передвигаться от менее освещенных участков к более ярким. Даже глубокой ночью функциональное освещение должно позволять просматривать границы участка.

Подсветить также необходимо лестницы, бордюры, мостики и иные наиболее опасные объекты. Вдоль тропинок светильники надо размещать равномерно. Источником света могут выступать фонари, светильники-торшеры с рассеивателями из матового стекла, яркие прожекторы, сферические светильники и прочие элементы.

Декоративное

Этот тип освещения нужен для зон отдыха и объектов, которыми хочется любоваться даже в темноте. Зачастую дополнительную подсветку устанавливают на клумбы, деревья, кустарники, фонтанчики, водоемы, альпийские горки, садовые скульптуры, а также беседки, патио и скамейки. Декоративное освещение дополняет основное и дает неяркий свет, создавая романтическую и немного таинственную атмосферу. Способов его организовать немало – все зависит от стиля участка и фантазии владельца.

Чтобы правильно выбрать стиль светильников для дачи, можно пользоваться простым правилом. Чем более вычурный и многоликий ландшафтный дизайн сада, тем более проще и лаконичнее должны быть предметы освещения. Если же стиль участка близок к минимализму, то можно использовать светильники самых причудливых и нестандартных форм, делая акцент в украшении сада именно на них.

Декоративное освещение помогает украсить территорию согласно видению владельца или дизайнера. Благодаря этому она станет более привлекательной и интересной.

Варианты существуют такие:

• освещение кустарников, деревьев и иных объектов;
• подсветка фасада;
• подводка линий декоративных элементов;
• праздничное освещение;
• установка на клумбах и т. д.

Чаще всего такая подсветка используется в саду, местах для отдыха на дачном участке, возле озера или входа в объект, возле беседки.

При размещении на веранде или в другом месте используются точечные источники света. Они создают приятное освещение. Для этой цели подойдут гирлянды в классическом стиле с применением ламп накаливания. По возможности можно сделать светодиодные ленты.

Маркировочное

Такой тип — часть декоративного и функционального освещения одновременно. Оно используется для безопасного передвижения людей и автомобилей. Светом маркируются следующие объекты:

• лестничные ступеньки, которые расположены в саду или снаружи дома. Модели должны быть выбраны для уличного монтажа. Они должны быть изготовлены из ударопрочным материалов, рассчитанных на длительный срок эксплуатации;
• края детской площадки, границы зоны отдыха или дорожки. С этой задачей справятся универсальные светильники, устойчивые к влиянию перепадов температур, атмосферной влаги и пыли.

Охранное

О назначении такого освещения говорит его наименование. Оно оказывает психологический эффект для предотвращения проникновения на территорию объекта. В основном лампы монтируют возле ворот, гаражей, окон, входа и пр.

При обустройстве охранного освещения надо учесть:

1. Использовать отдельно расположенные источники света с датчиками движения.
2. Точки установки светильников выбираются таким образом, чтобы датчики контролировали подходы к дверям.
3. При монтаже проверять мертвые зоны в работе датчиков — их быть не должно.
4. Система должна функционировать в автоматическом режиме.
5. Возможно совмещение охранной и сопровождающей функции, когда свет включается при движении по участку.

Основные критерии выбора

К основным критериям выбора садовых светильников также относится их расположение и назначение:

• Двор и дорожки. Целесообразно использование функциональных светильников, которые обеспечивают безопасное передвижение по участку. При их установке необходимо предусмотреть направленность и отсутствие ослепляющего эффекта. Наиболее часто представлены фонарями на ножке, боллардами, лампами-торшерами. Открытые участки освещаются источниками рассеянного света, поднятыми над землей при помощи стоек высотой 2–3 метра. Для подсветки дорожек и лестниц рекомендуются встроенные светильники.
• Зоны отдыха. Для комфортного отдыха может понадобиться как яркое, так и приглушенное освещение, поэтому в таких местах целесообразно снабжать источники света диммерами (регуляторами яркости). В данных зонах рекомендовано применение настенных, подвесных и напольных светильников.
• Водные объекты. Для освещения бассейнов и декоративных водоемов используются водонепроницаемые светильники, которые располагаются вдоль береговой линии, над и подводой. Эффектно смотрятся автономные плавающие светильники в виде шаров.
• Декоративная подсветка. Чтобы преобразить вечерний вид ландшафта можно воспользоваться миниатюрными торшерами, японскими каменными фонарями, китайскими фонариками и др. При создании декоративной подсветки, помимо расположения светильников, учитывается их яркость и цвет.

Виды уличного освещения для дачи

Как и в любом другом вопросе прежде всего нам следует четко определиться что мы хотим! И уже исходя из этого рассматривать возможные варианты схем освещения. Для этого давайте разберемся какие виды уличного освещения бывают.

Типы освещения

По своему назначению освещение на участке можно разделить на несколько типов. Это общее освещение, местное и декоративное. Каждый из этих типов освещения требует отдельного подхода.

Общее освещение придомовой территории

Итак:

Наиболее распространенным является общее освещение, которое предназначено для освещения периметра, дорожек и общей площади участка. Его основная цель обеспечить освещение не только определенного участка, но и области вокруг.

Общее освещение обычно выполняется при помощи светильников, установленных по периметру участка, а также вдоль дорожек. В него же входят светильники установленные на фасаде дома цель которых освещать площадь участка.

Местное освещение напротив должно обеспечивать освещение только определённого участка. Причем используется оно на короткий промежуток времени, обычно для выполнения каких-то работ.

Выполняется местное освещение обычно при помощи светильников направленного действия. Они могут быть установлены как на столбах, так и на фасадах близлежащих сооружений.

Декоративное освещение придомовой территории

Декоративное и ландшафтное освещение в последнее время набирает все большую популярность. Его основная цель придать вашему дому и придомовой территории привлекательный внешний вид.

Выполняется оно при помощи светильников подсветки зданий, диодных лент, китайских фонариков, обыкновенных гирлянд и многих других видов светильников, которых в последнее время становится все больше.

Разделение освещения по принципу включения

Достаточно важным фактором является разделение освещения по принципу включения. Оно может быть двух видов: ручное и автоматическое. При этом любое автоматическое согласно норм ПУЭ должно иметь возможность ручного включения.

С ручным способом управления освещения в общем-то все понятно. Это обычный или проходной выключатель (см. Выключатели и розетки наружные: как установить), который коммутирует светильники на определенном участке. Данная схема является наиболее простой и цена ее реализации наиболее низка.

Схема включения освещение от нескольких кнопочных постов

• Что касается автоматического управления, то здесь все немножко сложнее. Для нее могут применяться датчики движения или освещённости, таймеры, а также различные вариации этих устройств.
• Так же стоит отметить, что рекомендуется устанавливать обычные ручные выключатели в каждую из этих схем. Причем обязательно они должны устанавливаться по логике «или». То есть ручной выключатель должен включать освещение не зависимо от срабатывания датчика. Но иногда ручные выключатели ставят и по логике «и». То есть автоматика будет работать только при включении ручного выключателя.
• Из-за этого схема освещения участка может получиться достаточно громоздкой, но ее эффективность значительно возрастает. Но будем откровенны, такие сложные схемы целесообразно применять лишь при значительных нагрузках наружного освещения.

Проработка концепции подсветки фасада дома

Проработать концепцию подсветки, подобрать варианты, сделать визуализацию того, как дом будет выглядеть в тёмное время суток можно уже на этапе проекта дома. Для этого вполне достаточно обычных чертежей дома из проекта, лучше если есть 3D -визуализация в цвете с учётом материалов фасада, архитектурных элементов. На данном этапе можно экспериментировать с вариантами без ограничений.

Раньше, чем будут возведены стены к непосредственным работам по монтажу сетей, обеспечивающих внешний свет, приступать нет необходимости. Итак, в тот момент когда вы уже видите контуры вашего здания с крышей самое время подумать о том на каком варианте концепции подсветки вы остановились и на основании её вы уже понимаете где в каких местах на фасаде у вас должны быть выводы кабеля под питание светового оборудования. У вас должен быть на руках чертёж с точками расстановки оборудования и вывода кабеля. Пора подумать о том каким образом будут пролегать сети, питающие световое оборудование, предназначенное для подсветки внешней части дома. Отделка фасадов и материал дома может быть разным и для каждого есть свои варианты как заложить кабель, чтобы это было наименее затратно, скрытно, максимально удобно, и в последующем была возможность обслуживания.

Особенности прокладки кабеля внешней подсветки дома с учетом фасадного материала отделки.

Если ваш дом из дерева и не подразумевает дополнительного материала внешней обшивки – желательно уже на этапе работ по внутренним сетям учесть дополнительные контуры для вывода питающей сети на архитектурную (внешнюю) подсветку и осуществить выводы на внешний фасад.

Но если для деревянных домов это рекомендуемый вариант, то для домов с последующей отделкой панелями, плиткой, камнем вполне подходит вариант прокладки внешней питающей сети даже по фасаду, так как впоследствии сети будут скрыты под лицевым материалом фасада.

Функциональное освещение

В целях безопасности при помощи светильников и фонарей освещаются:

• главные дорожки;
• входные двери;
• ворота и калитки;
• беседка;
• въезд в гараж;
• конструкции, ограждающие участок;
• хозяйственные постройки, хоздвор и т.д.

Для освещения главных дорожек и парковочных площадок подходят фонари на опорах выше человеческого роста с долговечными газоразрядными лампами высокого давления и хорошей оптикой, которая позволяет равномерно освещать площадку или полотно дорожки. Мощность ламп зависит от размеров освещаемой площадки или ширины дорожки, а также от расстояния между фонарями.

Управление освещением осуществляется вручную при помощи рубильника или автоматически – при срабатывании сумеречного реле или программируемого таймера.

Ворота и калитку можно освещать фонарями, установленными на торцах столбов, к которым крепятся створки, или на прикрепленных им консолях. Если фонари расположены на столбах сверху, они одновременно подсвечивают и часть дорожки или въезда. Рекомендуется использовать светильники, световое излучение которых направлено вниз – они не будут мешать проживающим в доме. Управление освещением – ручное или автоматическое.

Подсветка гаража и хозяйственных построек осуществляется при помощи настенных фонарей – они позволяют обозначить вход или въезд. С этой целью применяются энергосберегающие лампы небольшой мощности. Такое освещение может включаться одновременно с остальной функциональной подсветкой или срабатывать от датчика движения.

Чтобы иметь возможность выполнять различные работы на хозяйственном дворе после заката солнца, требуется организовать освещение при помощи нескольких прожекторов заливающего света, установив их на постройках или специальных опорах. Такое освещение управляется рубильником.

Светильник для освещения беседки обычно устанавливается под потолком по центру крыши. Оптимальный вариант – плафон с матовым рассеивателем, свет должен заливать беседку и не искажать цвета. Если беседка построена из негорючих материалов, влагозащищенный выключатель можно смонтировать непосредственно в ней, если конструкции выполнены из дерева, то выключатель должен находиться в доме либо в другой капитальной постройке.

Входные двери в дом, вход на террасу с участка освещаются настенными светильниками, которые могут использоваться сами по себе или быть частью эффектной декоративной подсветки здания.

Электромонтажные работы

Шаг 1 — Подготовка

Первым делом необходимо подготовить место под установку опор. Для этого места прокладки провода убираются от садового мусора, подготавливается весь необходимый инструмент и закупаются материалы.

Все что нам нужно из инструментов и материалов, это:

• коловорот;
• штыковая лопата;
• мастерок;
• емкость для размешивания раствора;
• песок;
• цемент;
• чистая вода;
• фанера и деревянные бруски для опалубки.

Все эти материалы необходимы для того, чтобы вырыть траншею и залить фундамент.

Шаг 2 — Расчет элементов проводки

Теперь необходимо сделать расчет уличного освещения — определить точное количество и мощность всех светильников, длину/сечение кабеля, а также мощность автоматических выключателей и УЗО.

О том, как рассчитать сечение кабеля мы говорили. Про расчет мощности мы также подробно рассказывали в статье: монтаж освещения в квартире.

Что касается видов уличных светильников, то рекомендуем отдать предпочтение следующим изделиям:

• подсветка садовых дорожек – фонари на солнечных батареях;
• крыльцо дома – фонари на кронштейнах, установленные с фасадной стороны постройки;
• ограждение – свет от фонарей на столбах;
• в саду – декоративные фонарики на ножках и в виде садовых фигурок.

Шаг 3 — Создание схемы

После определения количества и вида светильников необходимо сделать схему уличного освещения на дачном участке. Для этого лучше всего использовать план дачи, на котором указана площадь двора, все садовые постройки и коммуникации. Все, что нужно – отксерокопировать план и нанести на копию свою схему.

Требования и рекомендации к проектированию схемы наружного освещения своими руками:

• Подземная прокладка кабеля должна осуществляться на глубине 0,7 метров. Причем расстояние от построек должно составлять 0,6 м; от трубопровода – 0,5 м; от параллельно проходящих кабелей – не менее 0,3 м (лучше 0,5 м).
• Воздушная прокладка кабеля должна осуществляться на высоте 6 м от проезжей части и 3 м от садовых дорожек.
• Свет от уличных фонарей не должен «бить» в окна и попадать на территорию соседей (вдруг они будут против).
• Радиусы освещения не должны пересекаться у нескольких светильников, лучше отдалить их немного друг от друга, чтобы зря не переплачивать деньги за электроэнергию.
• Лучше всего применять светодиодные светильники, они более долговечны и не слишком сильно подвергаются вреду окружающей среды. К тому же имеют высокий КПД и световую отдачу.
• Все выключатели света необходимо подключать в защищенных от осадков местах. Если так не получится, защитите изделие на улице пластиковой емкостью.
• Старайтесь использовать медные провода, они не так подвержены механическим повреждениям.
• Обязательно сделайте заземление всех осветительных приборов.

Шаг 4 — Установка опор

Обращаем Ваше внимание на то, что установку опор необходимо осуществлять, используя строительный уровень. Любой перекос может негативно повлиять на эффективность и долговечность подсветки территории

Для монтажа вертикальных столбов для фонарей необходимо заливать фундамент. Для этого вырывается колодец (с помощью коловорота), на дно подсыпается песок и тщательно утрамбовывается. Далее устанавливается деревянная опалубка, внутрь которой помещается пластиковая труба (она оставит отверстие для того, чтобы провести подземный кабель к светильнику через фундамент). Торцы трубы заклеиваются, чтобы раствор не попал внутрь. Опалубка заливается бетонным раствором, и пока он не застыл, по центру строго вертикально устанавливается анкер под крепление столба. Когда цемент полностью схватится, можно переходить далее к установке опоры и монтажу светильников уличного освещения.

Шаг 5 — Подключение светильников

Приближаясь к финальной части необходимо установить фонари на столбах, подключить их к электропроводке, а также подключить выключатели света, где это необходимо. Лучше всего соединять провода с помощью клемм, которые обязательно должны изолироваться термоусадочной трубкой либо другими гидроизоляционным изделием. Когда все светильники будут установлены на своих местах, осуществляется контрольная проверка всех соединений, сопротивления нуля с фазой и включение электроэнергии. По идее, все должно получиться и уже к вечеру Вы сможете наслаждаться своей работой. Как Вы видите, сделать уличное освещение своими руками вполне реально и не очень-то сложно.

№9. АВТОМАТИЗАЦИЯ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ ДАЧНЫХ СВЕТИЛЬНИКОВ

Еще на этапе составления плана расположения светильников на участке стоит задуматься, каким образом они будут включаться и выключаться. Кому-то будет несложно и даже приятно каждый день самостоятельно осуществлять подобную процедуру, но если площадь территории значительная, а загородом вы бываете не только в хорошую погоду, то регулярное включение и выключение освещения может превратиться в настоящую проблему. Решение – автоматизация системы освещения, а вариантов реализации этой затеи несколько:

1. управление с помощью сумеречного реле, которое будет включать освещение, когда установленный на участке датчик «почувствует» наступление сумерек, и выключать его с наступлением рассвета. Монтируется датчик в любое удобное на территории место, реле устанавливается в электрощит;
2. управление с помощью астрономического реле. В данном случае дополнительный датчик не понадобится – нужно будет лишь один раз настроить координаты местности, и благодаря встроенному микропроцессору будет высчитано время заката и рассвета в определенное время года. Такое реле можно дополнительно настроить не включать свет, когда на участке никого нет. Благодаря наличию встроенного аккумулятора при временном отключении электроэнергии реле сохраняет все настройки. Устанавливается в электрощит;
3. управление с помощью временного реле – самый простой и не особо функциональный вариант. В нем настраивается лишь время, спустя которое свет будет выключен после его ручного включения. Подходит для тех участков, где источников освещения немного. Допустим, реле заданы настройки, согласно которым спустя 5 минут свет необходимо выключать. Владелец участка, приехав вечером на дачу и включив освещение возле ворот вручную, может не возвращаться для его выключения – свет сам погаснет по истечению заданного времени.

Кроме того, хотя бы один из всех светильников на даче должен быть оснащен датчиком движения. Когда в пределах действия датчика кто-то пройдет, свет включится. Это очень удобно, если вы имеете обыкновение приезжать на дачу вечером – никаких фонариков и спичек не понадобится. Кроме того, это дополнительная защита от злоумышленников. Датчики движения, как правило, настроены на определенный размер объекта, чтобы не срабатывать на пробежавшую мимо кошку. Обычно они работают вместе с фотореле, которое предупреждает срабатывание датчика движения в дневное время.

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

Подготовительные работы

1. Убираем весь мусор на участке установки опор.
2. Покупаем все нужные материалы.
3. Готовим инструментарий для выполнения электромонтажных работ.
4. Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

• коловорот;
• корыто для замешивания раствора;
• лопата штыковая;
• мастерок;
• песок;
• цемент;
• вода;
• материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

1. Размечаем область монтажа осветительного прибора.
2. Проверяем ровность опоры с помощью строительного уровня.
3. Дрелью проделываем отверстия в стенах.
4. Забиваем анкера или дюбели.
5. Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

1. Копаем яму нужного диаметра.
2. Насыпаем на дно ямы песок и трамбуем его.
3. Собираем деревянную опалубку.
4. Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
5. Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
6. Готовим бетон и заполняем им опалубку.
7. Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
8. Ждем, пока раствор затвердеет.
9. Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

1. Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
2. Кладем кабель в траншею или подготовленные скрытые полости.
3. Устанавливаем светильник на место.
4. Зачищаем концы всех подводящих проводов с помощью ножа.
5. Фиксируем каждый фазовый провод к центральным контактам светильника.
6. Обматываем участки скрутки изолентой или термоусадочной трубкой.
7. Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.
