Устройство дренажа участка

Как определить глубину укладки труб

Параметры глубины, которая должна соблюдаться в процессе укладки труб, прямо зависят от определенных условий климата. Также имеет значение категория грунта.

Оптимальной глубиной будет показатель в 80 см, но допускается и больше. Данной величины вполне будет достаточно для грунтов на глинистой основе. По причине их достаточно высокой пористости такая почва очень быстро промерзает, но на небольшую по размеру глубину. В грунте из песка трубы требуется укладывать на десятки сантиметров глубже, такие почвы промерзают намного сильнее.

Одновременно с этим на глубину оказывает влияние средней температурный режим, присущий определенному региону. В регионах, где глубина общего промерзания больше достаточно глубиной будет установка труб примерно на 80 см. Если грунт характеризуется, как глинистый или суглинистый, данный показатель будет равен 160-170 см.

Виды дренажа

Соорудить дренаж дачного участка своими руками можно несколькими способами. Существуют две основные разновидности систем. Они отличаются по конструкции и назначению. Однако можно использовать обе — как независимые контуры или объединенные системы.

Поверхностная конструкция

В нее стекает жидкость с поверхности земли. Используется для сбора воды от дождя и тающего снега. Также система может объединяться с водостоками. Точки сбора размещают на отмостках, тротуарах, парковках (их сооружают с небольшим уклоном) и по периметру зданий.

Это самый простой способ дренажа на дачном участке. Конструкция состоит из водоотводных лотков, дождеприемников (по сути укороченная разновидность лотка), пескоуловителей, канализационных труб и колодцев.

Дождеприемники обычно устанавливают под водосточными трубами. Лотки соединяют в линию (в ее начальной и конечной точке крепят пескоуловители) и размещают вдоль дорожек и площадок. К выходам пескоуловителей и дождеприемников подключают трубы. Их укладывают с уклоном, который составляет не менее 2 см на 1 м. В конечной точке трубопровода сооружают коллектор или соединяют конструкцию с ливневой канализацией.

Глубинная конструкция

Предназначена для осушения. Размещается и функционирует под землей. Глубина расположения дренов обычно составляет от 1 до 2 м. Расстояние между ними делают на песчаных почвах около 20 м, а на глинистых — примерно 10 м. Если вы продумываете дизайн участка на склоне, это значение можно уменьшить.

Собранная жидкость будет стекать в коллектор (водоприемный колодец). Также для слива используют ближайшие водоемы. Однако это можно делать только в тех случаях, когда сооружение и его проект проходят проверку компетентных органов. Они выясняют, насколько соблюдены требования нормативов, чтобы система не нанесла вред природе, людям и чужому имуществу.

Зачем необходим дренаж

Осушение земли необходимо для направления грунтовых и талых вод в нужное русло. Нужно отметить, что данный вид мелиораторских работ необходим не только на болотистой местности, но и в местах с неправильным потоком вод, что мешает нормальному увлажнению почвы.

Фото: вариант оформления поверхностного дренажа

Помимо этого, правильная дренажная система решает злободневный вопрос неудобного расположения участка. Иногда земля располагается в низине, из-за чего на огороде или в саду скапливаются стоки. Это может повлиять на качество и плодовитость деревьев и грунта, или способствовать развитию грибковых заболеваний.

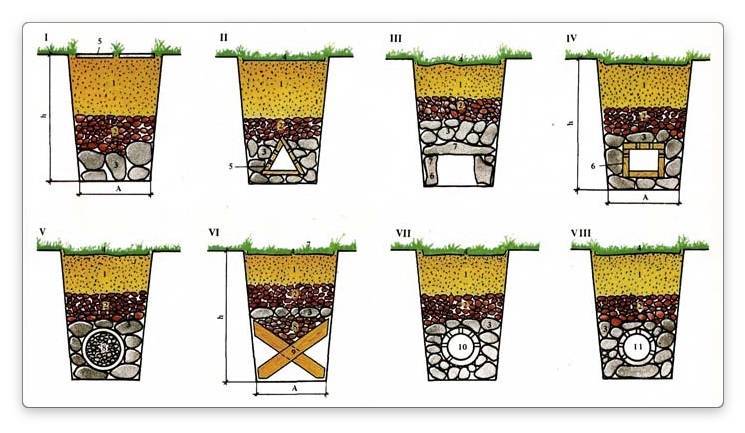

Разрез дренажа

Как выбрать участок для колодцев

Для колодца, куда будет всегда стекать вся вода, что выводится посредством дренажной системы, стоит выбрать самое низко расположенное место загородного участка. Вода из него удаляется при помощи современного дачного дренажного насоса, а также она может просачиваться в самые глубинные грунтовые слои почвы.

Колодцы для стока воды, которые входят в состав систем, двух основных видов бывают – поглотительные, то есть фильтрующие, а также водоприемные емкости. Первые устанавливаются на территориях со супесчаным или особым песчаным по составу грунтом, а также имеет значение незначительный объем вод. На дно подобного колодца насыпается молотые элементы кирпича, также подойдет простой щебень. Сверху также укладывается предварительно подготовленный геотекстиль, который будет служить фильтром.

Что касается водоприемных колодцев или коллекторов, то в вырытую яму кладется пара выполненных из бетона колец, потом засыпается слой мелкого кирпича, кладется дерн. Если много присутствует в почве влаги, тем большим по толщине будет слой производимой засыпки. Жидкость из подобных устройств можно откачивать при помощи простого насоса.

Подготовительные работы

Перед тем как выполнять дренаж на участке своими руками, подготовьте подробный план. Дальнейшие работы ведутся строго по плану. Таким образом можно строго соблюдать технологический уклад. На план добавляется чертеж, указывается перечень инструментов и материалов, использованных при выполнении работ.

Разметка

На начальном этапе определяется самое низкое место на участке. Для этого используйте уровень. Покупать средство для одноразового использования невыгодно. Вы можете сдать его в аренду.

Следующим шагом будет разметка места для рытья траншеи. На всем участке обозначено расположение главной магистрали. Он должен идти в самое низкое место. К нему ведут дальнейшие траншеи. На пересечении каналов потребуется установка смотровых камер.

Для разметки используются маяки и трос. Колышки вдавливают в землю на 15-20 см, к вершине каждого маяка прикрепляют шпагат, следя за его натяжением. Обрыв веревки между перекладинами недопустим.

Маркировка дренажа

При разметке обращайте внимание на высоту провода от земли. Кабель не должен касаться травы и кустов

Затем можно разметить участки, предназначенные для раскопок. Сделать маяки можно своими руками. Производство осуществляется в следующей последовательности:

1. Соберите материал. Это деревянные балки, профильная труба, металлические прутки и т.д.
2. Заготовки разрезаем на кусочки длиной 40 см.
3. Один край маяка острый. Это упрощает процесс размещения детали в земле.

Подготовка материалов и оборудования

Выкопать траншею можно с помощью специализированной техники. Чтобы осушить участок своими руками без траншеекопателя, понадобятся следующие инструменты:

1. Экскаваторная лопата. Если есть твердая поверхность, вам может понадобиться лом или кирка.
2. Топор. Используется для удаления корней деревьев.
3. Тачка для перевозки сыпучих материалов.
4. Строительный уровень. Необходимо определиться с правильным расположением элементов в горизонтальной плоскости.
5. Измерительный прибор с миллиметровой шкалой.
6. Расколотый камень. Чтобы сделать закрытый дренаж участка с трубами, вам понадобится мелкий щебень. Из крупных камней делают дренажную подушку.
7. Компактор.
8. Гофрированные трубы. Производители выпускают специализированные изделия из пластика. У них гофрированная внешняя поверхность с отверстиями. Вы можете подобрать товары с фильтром.

   Специализированные детали можно заменить на выхлопную трубу диаметром 110 мм.

9. Сборка.
10. Смотровые и вращающиеся колодцы. На стыках труб устанавливаются колодцы. Они нужны для проверки работоспособности системы.
11. Хороший коллекционер. Это пластиковый контейнер большого объема. Можно хорошо сделать сбор из бетонных колец.
12. Геотекстиль.

Список индивидуален для каждого случая и выбирается владельцем сайта.

Подбор материалов для создания дренажа

До недавнего времени подбор и замена комплектующих к дренажным системам производилась за рубежом и представляла собой определенные трудности в их приобретении. В настоящее время отечественный рынок представлен их широким разнообразием, при этом качество продукции не уступает зарубежным аналогам.

Лотки

Лотки водоотводные представлены различными материалами и водопропускной способностью. Они бывают:

• бетонными;
• полимербетонными;
• пластиковыми.

Решетки к ним также изготавливают из различных материалов:

• стальные;
• оцинкованные;
• чугунные;
• пластиковые.

Пропускная способность их также различна (от 1,5 до 25 тонн). Эти показатели формируют цену лотков.

Пескоуловители

Эти дренажные комплектующие используются в дренажах для улавливания сора. Устанавливают их на конце лотковой линии. Отличаются различной способностью к отводу воды, зависящей от размеров изделия и материалов изготовления. Способны выдержать нагрузку до 1,5 т.

Трубы

Они бывают изготовлены из разных материалов, имеют различные размеры. В их функцию входит отведение воды от фундамента домов, построек и участков с глинистыми и торфяными почвами. Трубы имеют круглую перфорацию, используются в дренажных системах.

Геотекстиль

Это синтетический текстильный материал, имеющее тканую и нетканую структуру. Он находит широкое применение в устройстве дренажных систем всех видов. Выполняет защитные и фильтрующие функции. Защищает дренажные системы от засорения и заиливания, разделяя фильтрующиеся слои.

Колодцы

Они бывают трех видов (поворотными, водоприемными, поглотительными). В функции дренажных колодцев входит сбор в емкость, находящуюся под землей, избытков воды с заболоченных участков. Она стекает туда по трубам или закачивается насосами, уходит в грунт или используется в качестве резервуара для полива огорода.

Основные схемы устройства дренажных систем

Кроме того, что дренажные системы делятся на поверхностные и глубинные, по типу исполнения они бывают:

• кольцевыми;
• лучевыми или систематическими;
• пристенными;
• пластовыми.

Когда требуется защитить фундамент, то производится устройство дренажа вокруг дома кольцевого типа. В этом случае трубы представляют собой замкнутую систему вокруг объекта (дома). По исполнению не представляет сложности, но такой дренаж весьма трудоемок и затратен по финансам, так как требуется уложить трубы ниже фундамента, поэтому глубина может быть весьма большой.

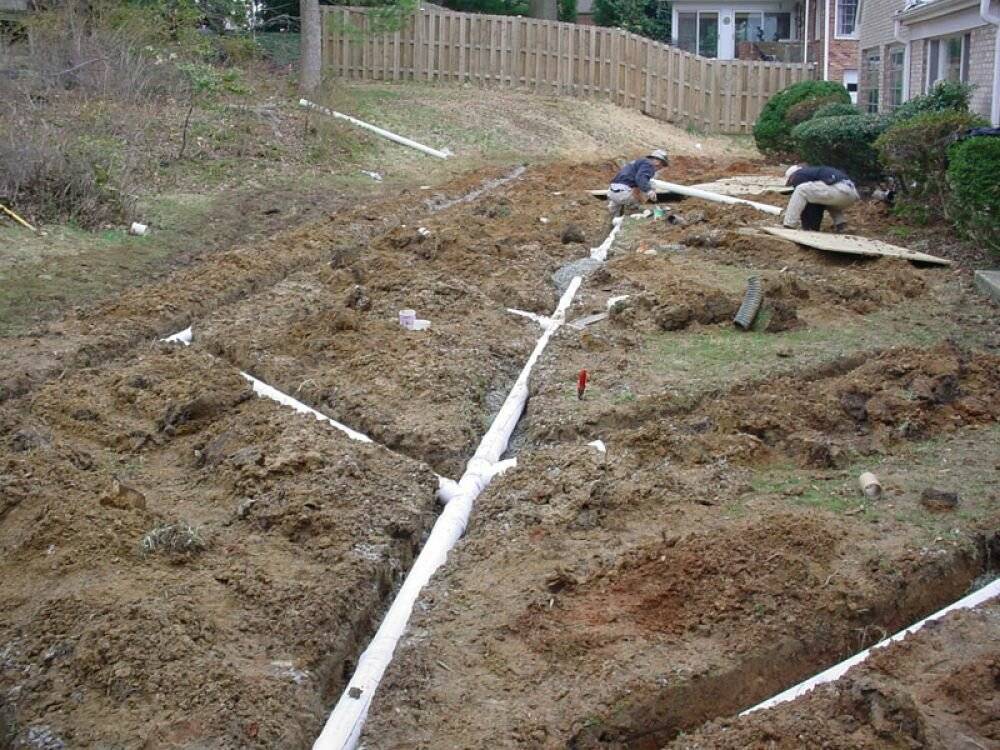

Систематическая схема используется для всего участка: при этом способе дрены (дренажные трубы) располагаются лучами к центру, в роли которого может выступать труба или колодец.

Важно при расчетах правильно рассчитать шаг расположения труб, а для определения центра можно использовать геологические особенности участка, обеспечивая необходимый наклон для самотека воды.

Этот тип наиболее рационально монтировать на этапе планировки участка, когда на нем отсутствуют строения и другие объекты.

Пристенный тип дренажа необходим для отвода воды от каких-либо объектов. Прокладывается он не впритык к стенам, а на некотором удалении от них, в среднем от 1,5 до 2,5 м. Основное назначение такой системы – защита подвальных этажей дома от затопления, поэтому трубы рекомендуется располагать на глубине ниже уровня пола этих помещений.

При этом в расчет принимается не верхний уровень пола, а его нижняя точка, даже если она располагается внизу толстого слоя щебеночной подушки.

На сложных в геологическом плане участках с большой вероятностью затопления паводковыми и/или дождевыми водами для защиты фундамента в виде монолитной плиты используется пластовый дренаж, устройство которого производится до того, как будет залито основание. Представляет собой слоистую систему из песка, щебня (или гравия), гидроизоляции.

Дополнительно может укладываться геотекстильное полотно для предотвращения смешения слоев и обеспечения эффективной работы каждого из них.

И только после того, как эти работы будут завершены, можно приступать к устройству фундамента: устраивается подушка, монтируется арматурный каркас и заливается бетон.

https://youtube.com/watch?v=zGw6j7Qgb34

Устройство поверхностной дренажной системы

Поверхностный дренаж выполняется просто, любые ошибки быстро исправляются. Первый этап:

• траншею глубиной около полутора метров и шириной в половину выкапывают по периметру участка. Не забудьте, что вода по ней течь, поэтому должен быть уклон в 30 градусов в том направлении, куда предполагается направить поток;
• вспомогательные канавы распределяются по всей территории участка под тем же уклоном;
• устройте дренажный колодец и сведите к нему все траншеи.

Поверхностный дренаж

Следующий шаг – дренаж. Здесь можно воспользоваться специальными лотками или выбрать засыпной вариант.

В первом случае алгоритм работ следующий:

• дно траншеи засыпается десятисантиметровым слоем песка, тщательно утрамбовывается;
• лотки помещаются на места;
• устанавливаются пескоуловители;
• монтируются декоративные решетки. Задача элементов в защите дренажных канав от различного мусора. Кроме того, они придают траншеям более эстетичный вид.

Действия для организации засыпного дренажа:

• выстелите дно канавок геотекстилем;
• засыпьте смесь крупного и мелкого щебня (соотношение 2:1);
• выложите слой дерна.

Глубинный дренаж на глинистых почвах и на другой сложной местности

Если план проработан и материалы подготовлены, можно приступать к работам:

проведите траншею с 30-градусным уклоном. Глубина зависит от типа почв: песчаные требуют метра, глинистые и суглинистые 60 и 80 сантиметров, соответственно;
засыпьте дно траншеи десятисантиметровым слоем песка;
уложите геотекстиль

Обратите внимание – траншея должна быть выстелена вся, до самых краев;
насыпьте 20 – 30 сантиметров щебня;
аккуратно расположите трубы (перфорацией вниз!). Убедитесь, что все сделано правильно;

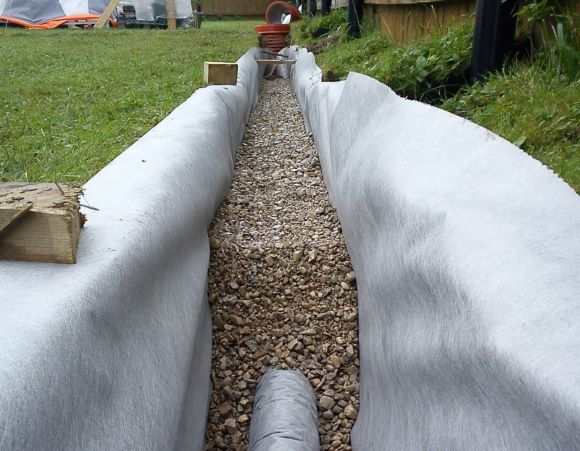

засыпьте трубы щебнем и закутайте свободными краями геоткани

Конструкция должна напоминать всеми любимые роллы. Геотекстиль и щебень нужны для защиты труб от заиливания, при этом материалы не мешает протеканию воды;
в самой низкой точке участка установите колодец или готовый резервуар из пластика. Соедините с ним трубы. Из колодца вода будет отводиться в ближайший водоем, ливневую канализацию;
засыпьте траншеи плодородной почвой, дождитесь усадки и заполните повторно. Разместите сверху дерн – система будет незаметной, при этом доступ к ней сохранится.

Глубинный дренаж на глинистых почвах

Решение задачи по устройству дренажной системы просто

Важно тщательное планирование и расчеты, тогда отличный результат не заставит себя ждать

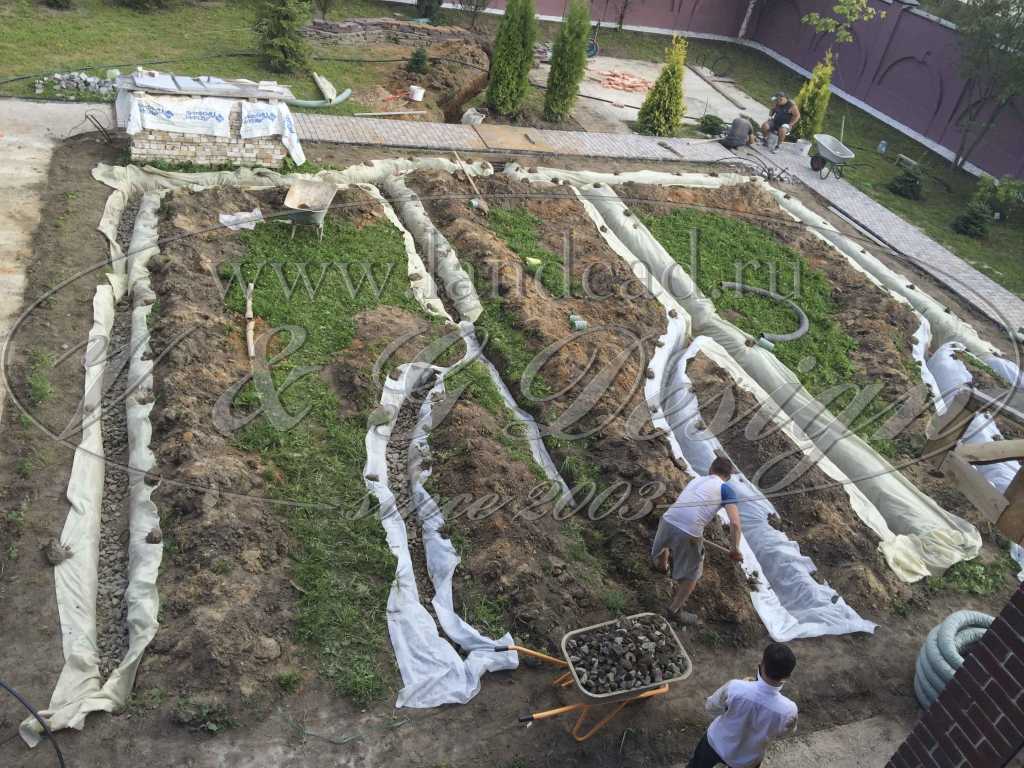

Монтаж глубинного дренажа

Такая система сделана с особой тщательностью, так как исправить любые недостатки будет проблематично. Глубокий дренаж участка своими руками считается сложной и трудоемкой операцией.

Работа выполняется в следующей последовательности:

• составляется план прокладки дренажных линий;
• выкапываются траншеи шириной 50 см и глубиной 80-100 см, уклон траншей примерно 3 градуса в сторону водостока;
• дно траншей засыпается песком (около 10 см), который утрамбовывается;
• поверх песка укладывают геотекстиль таким образом, чтобы его концы возвышались над уровнем земли;
• в слой геотекстиля насыпается щебень. Толщина слоя — около 20 см;
• перфорированные трубы укладываются на щебень;
• секции труб соединяются между собой;
• готовится коллекционный колодец. Устанавливается в самой нижней точке площадки;
• трубы ведутся в дренажный колодец, из которого вода будет откачиваться или сливаться на более низкий уровень;
• уложенные трубы сверху засыпаны щебнем. Он не должен доходить до уровня земли;
• геотекстиль заворачивают, так что трубка и обломки вокруг нее оказываются в «коконе»;
• сверху вся конструкция засыпается землей.

Как выбрать подходящие дренажные трубы для отвода грунтовых вод

Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером

В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).

Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления

Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.

Керамические трубы

Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.

В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой

Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.

Плоские трубы из полимеров обладают высокой прочностью

Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.

Переходной элемент для подключения к трассе со стандартным круглым сечением

Приобретение дренажных труб: цены, параметры изделий, предложения рынка

Производитель/Модель, артикул	Диаметр, мм	Цена, руб.	Примечание
ООО «Баустоф Дренаж»	110, 160, 200	65-190	Однослойная конструкция, ПНД.
Европласт/20008	63	45-52	4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м.
Европласт/20001	90	57-63	Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной.
Европласт/21005	110	112-123	Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров.
Европласт/20052	160	358-424	Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м.
Европласт/20052	160×40 (ширина х высота)	81-87	Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м.
FDplast	110	92-95	Перфорация, класс жесткости 8 SN.
ТехПромРесурс	200	230-240	Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м.

Применение дренажных систем по месту их расположения

Как прочистить водоотвод

Для прочистки системы водоотведения понадобится приложить усилия. Поверхностные конструкции чистят при помощи лопаты, собирая в ведро или тачку, с последующим вывозом на пустырь.

Убирать мусор приходится как из самих канав, так и из колодцев, куда сливается вода.

Со сложными системами, расположенными на значительной глубине – сложнее. Больше всего засоряются трубы, особенно, если они не слишком большого диаметра. Система легко выходит из строя, если произошли «просадки» в отдельных местах, поврежден геотекстиль. Самостоятельно трубы промывают обычным шлангом – чем сильнее напор, тем лучше эффект. Для этого иногда используют компрессор. При необходимости, часть труб выкапывается, ремонтируется.

Допустим и механический способ – при помощи длинного металлического троса, имеющего спираль на конце.

Основные схемы устройства дренажных систем

Кроме того, что дренажные системы делятся на поверхностные и глубинные, по типу исполнения они бывают:

• кольцевыми;
• лучевыми или систематическими;
• пристенными;
• пластовыми.

Когда требуется защитить фундамент, то производится устройство дренажа вокруг дома кольцевого типа. В этом случае трубы представляют собой замкнутую систему вокруг объекта (дома). По исполнению не представляет сложности, но такой дренаж весьма трудоемок и затратен по финансам, так как требуется уложить трубы ниже фундамента, поэтому глубина может быть весьма большой.

Систематическая схема используется для всего участка: при этом способе дрены (дренажные трубы) располагаются лучами к центру, в роли которого может выступать труба или колодец.

Важно при расчетах правильно рассчитать шаг расположения труб, а для определения центра можно использовать геологические особенности участка, обеспечивая необходимый наклон для самотека воды. Этот тип наиболее рационально монтировать на этапе планировки участка, когда на нем отсутствуют строения и другие объекты

Этот тип наиболее рационально монтировать на этапе планировки участка, когда на нем отсутствуют строения и другие объекты.

Пристенный тип дренажа необходим для отвода воды от каких-либо объектов. Прокладывается он не впритык к стенам, а на некотором удалении от них, в среднем от 1,5 до 2,5 м. Основное назначение такой системы – защита подвальных этажей дома от затопления, поэтому трубы рекомендуется располагать на глубине ниже уровня пола этих помещений.

При этом в расчет принимается не верхний уровень пола, а его нижняя точка, даже если она располагается внизу толстого слоя щебеночной подушки.

На сложных в геологическом плане участках с большой вероятностью затопления паводковыми и/или дождевыми водами для защиты фундамента в виде монолитной плиты используется пластовый дренаж, устройство которого производится до того, как будет залито основание. Представляет собой слоистую систему из песка, щебня (или гравия), гидроизоляции.

Дополнительно может укладываться геотекстильное полотно для предотвращения смешения слоев и обеспечения эффективной работы каждого из них.

И только после того, как эти работы будут завершены, можно приступать к устройству фундамента: устраивается подушка, монтируется арматурный каркас и заливается бетон.

Какие трубы использовать для системы осушения

Чтобы сделать дренаж на участке своими руками, следует использовать перфорированные пластиковые трубы.

Их диаметр должен быть 63 или 110 мм.

Примечание!

У изделий волнистая внешняя поверхность, внутри они идеально гладкие, за счет чего обладают высокой текучестью.

Перфорированные пластиковые трубы для дренажа

Поскольку важно сохранить работоспособность труб, их необходимо защитить от захоронения. Следовательно, лучше всего выбирать продукты с геотекстильным фильтром для песчаной почвы и фильтром из кокосового волокна для глинистой почвы

Следовательно, лучше всего выбирать продукты с геотекстильным фильтром для песчаной почвы и фильтром из кокосового волокна для глинистой почвы.

Для измельченного грунта достаточно обычных дренажных труб.

Такое устройство водоотвода своими руками на участке будет максимально эффективным, поскольку пескоструйная обработка исключена.

Сливной шланг с геотекстильным фильтром

При отсутствии фильтрующих материалов можно использовать обычные перфорированные трубы.

Их нужно уложить на слой геотекстиля и подушку из щебня, накрыв их сверху таким же геотекстилем. Это предотвратит засорение системы.

Дренажная установка выполнена без геотекстиля

Длина дренажной трубы определяется в каждом случае отдельно, она будет зависеть от объема сточных вод.

Основа — производительность: 30 литров в сутки на каждый метр продукта.

Отверстия в выхлопной трубе

Если у вас обычная канализационная труба, вы можете узнать, как сделать сливную трубу самостоятельно.

Для этого нужно просверлить в изделии отверстия диаметром 0,5 см сверлом на расстоянии 10 см друг от друга, равномерно распределив их по площади трубы.

Ошибки при обустройстве

Для влажной местности

Самая частая ошибка при обустройстве дренажной системы заключается в том, что она устанавливается без должной конструкции. При установке труб и водоотводов необходимо сначала разобраться в ситуации. В этом случае необходимо проанализировать сам участок и характер грунтовых вод.

Например, очень часто вода попадает в фундамент. Для его защиты необходимо при строительстве дома спроектировать водосточную систему. В этом случае необходимо будет установить дополнительный подвал, который будет выступать преградой для грунтовых вод. Если дизайн был выполнен неправильно, ситуация может только осложниться. Грунтовые воды потекут в подвал и повлияют на фундамент. В сложных случаях потребуется обращение к специалистам.

Заключение

Любой проблемный дачный или загородный участок можно привести в нормальное состояние. Излишки грунтовой или паводковой воды на участке подвергаются осушению различными способами. Если эти способы не действуют, всегда можно прибегнуть к установке на участке дренажных систем. Современный рынок данной техники в полной мере обеспечивает разнообразием осушающих конструкций на любой вкус. Главное, что нужно учитывать при установке дренажных систем на своем участке – это необходимость геолого-геодезических исследований специалистами и изготовление ими грамотной проектной документации. Установить дренажную систему владельцы участков смогут самостоятельно.
