Инструкция по возведению монолитного ленточного фундамента от А до Я

Виды фундаментов для колонн

Кроме монолитного ленточного фундамента под колонны, можно встретить следующие типы:

  • столбчатая опора,
  • сваи.

Столбчатая опора

Столбчатая опора, она же столбчатый фундамент – еще один способ сооружения основания для колонны. Во-первых, такое основание используется в тех случаях, когда вес, приходящийся на колонну, не будет слишком большим. Это уместно сделать, например, при строительстве сравнительно легкого каркасного дома.

Однако у столбчатого типа есть существенный плюс: он подходит для установки на слабых почвах и даже в заболоченной местности. Это один из наиболее быстровозводимых и при этом экономически целесообразных вариантов.

Во-вторых, столбчатый фундамент обычно не предусматривает устройства цоколя, полуподвального этажа под колонной. Важный плюс этого способа: сравнительного невысокая цена, особенно по сравнению с монолитным ленточным способом.

Детали столбчатого фундамента:

  • полый или полнотелый подколонник
  • плитная ступенчатая часть (в среднем от 1 до 5 ступеней)

Некоторые наиболее распространенные виды столбчатых опор для колонн:

  • деревянные: с наиболее узким использованием, только для деревянных колонн
  • кирпичные: используются в одноэтажном строительстве при небольшом весе
  • железобетонные: под металлические тяжелые колонны подходит только этот армированный вариант

Но и это еще не все типы, на которые подразделяются столбчатые фундаменты. Они делятся на сборные и монолитные в зависимости от наличия или отсутствия деталей. Сборные основания обычно бетонируют после установки на месте.

Монолитное основание

Монолитный железобетонный фундамент под колонну – надежное решение. На бетонное основание монтируется колонна из железобетона или металла. Железобетонный фундамент может выполняться как в монолитном варианте, так и быть сборным из готовых заводских частей. Сборные части в строительстве называются «стаканами».

А монолитные – «столпы». Если быть точным, то к группе монолитных оснований относятся следующие типы:

  • ленточный
  • столбчатый
  • свайный

Каждый из типов применяется в конкретном случае: наличие стен между колоннами, влажность и слабость почвы, наличие значительного количества осадков и другое.

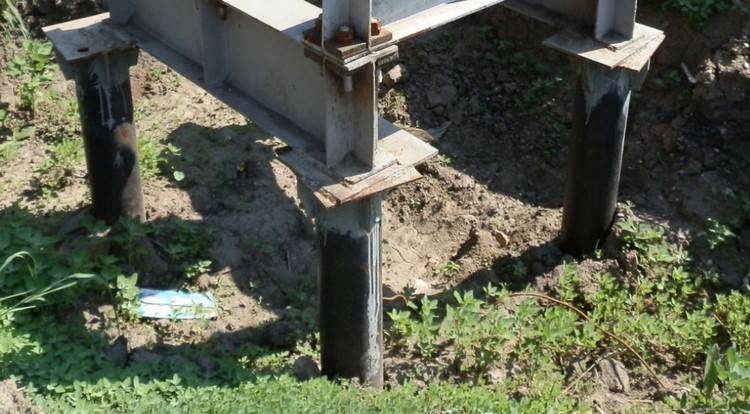

Упор на сваи

Сваи в качестве основы для опор часто используются для каркасных легких строений. Выделяют следующие типы свай для колонн:

  • бетонные
  • стальные винтовые

Чаще всего монтаж опор производится не на одиночную сваю, а на так называемый «куст» — несколько свай длиной в несколько метров. На них крепится ростверк, и уже после приступают к возведению самой колонны.

Несколько ростверков можно соединять вместе, например, монолитными балками. Отверстия для свай чаще всего сооружаются при помощи бура, в получившиеся пустоты устанавливается опалубка для строительства монолитных типов фундамента.

Ленточная заливка

Ленточный тип экономически нецелесообразен для монтажа колонн, за исключением нескольких вариантов, где без него действительно не обойтись.

Заливные бетонные ленты – хорошая основа для стен, которые располагаются прямо между возводимыми колоннами. В таком случае – это хороший выбор, к тому же надежный. Колонны и стены получат единый фундамент, а значит, нагрузка будет распределена достаточно равномерно.

Колонны – один из наиболее уязвимых архитектурных элементов, часто страдающих от некачественно выполненной проектной работы и расчетов. Но при крене и проседании хотя бы одной из колонн опасности подвергается все здание.

С ленточной заливкой этого чаще всего удается избежать. Второй безусловный плюс этого способа: включение колонн в ступенчатый фундамент, который применяется для строительства в гористой местности со значительным уклоном. В таком случае основания колонн также будут включены в единый ансамбль фундамента. Но и этот способ потребует усиления в местах монтажа колонн.

Классификация несущих конструкций

Условно все фундаменты делятся на 2 вида:

  • по типу сборности;
  • по типу конструкции.

Далее попробуем подробно рассмотреть каждый из них.

Фундаменты по типу сборности

Для формирования фундамента в существующую опалубку можно заливать приготовленный раствор, а можно устанавливать уже готовые бетонные элементы.

В связи с этим выделяют 3 вида фундамента:

— Монолитный. Его готовят непосредственно на участке, заливая бетонный раствор в заранее приготовленную форму (опалубку).

— Сборно-монолитный. В приготовленную опалубку устанавливают отдельные покупные элементы, которые затем заливают бетоном.

— Сборные фундаменты. Такое основание возводится исключительно из приобретенных железобетонных элементов.

Фундаменты по типу конструкции

Они делятся на четыре вида:

  • Ленточный;
  • Свайный;
  • Плитный;
  • Столбчатый.

Рассмотрим характерные особенности каждого вида, уделив особое внимание их преимуществам и недостаткам

Ленточный фундамент

Это самый распространенный вид несущего основания, представляющий собой сплошную ленту из бетона или кирпича, которая возводится под несущими стенами будущего строения.

Устанавливается такой фундамент на слое щебня и песчаной подушке. Такая основа выравнивает основание под несущую конструкцию, благодаря чему нагрузка от здания распределяется равномерно. Более того, песчаный слой выполняет дренажную функцию, спасая от воздействия грунтовых вод.

Ленточный фундамент бывает двух видов: сборный либо монолитный. Сборный возводится быстрее, ведь для этого требуется лишь выставить по периметру и связать раствором готовые железобетонные блоки или кирпичи.

Однако такая основа уступает в надежности монолитному фундаменту. Чтобы создать монолитную конструкцию в предварительно вырытой опалубке возводят арматурный каркас. Подготовив форму, ее заливают бетоном и дают ему застыть.

Преимущества

  1. Легкость возведения. Монолитный ленточный фундамент один из самых легких в плане возведения. Он не требует привлечения специальной техники и профессиональных строителей. Его по силам заложить даже одному человеку. Более того, такая конструкция сводит к минимуму земляные работы. Их можно выполнить даже с помощью лопаты.
  2. Универсальность. Ленточная конструкция способна выдерживать серьезные нагрузки, а потому такое основание возводят, как для одноэтажных деревянных домов, так и для двух- или трехэтажных кирпичных коттеджей.
  3. Разнообразие форм. По форме ленточный фундамент может быть каким угодно. Немудрено, что именно к нему прибегают в случае проектирования сооружений необычной конструкции.
  4. Возможность устройства подвала. Некоторые виды фундаментов исключают возможность размещения подвала или цокольного этажа непосредственно под домом. Ленточное основание без проблем позволяет воплотить в жизнь эту задумку.

Выбор бетона

Весь промышленный бетон делится на марки. Каждая марка характеризуется своей прочностью на сжатие. Чем выше марка, тем выше способность бетона в застывшем виде выдерживать давление на сжатие. Кроме марки бетон имеет еще класс. В современном строительстве класс является основополагающим показателем. Именно по классу заказывают готовый бетон на стройплощадку.

При строительстве легких зданий из дерева или пористого бетона фундамент заливают бетоном класса В15, которому соответствует марка М200. Кирпичные дома с железобетонными перекрытиями возводят на фундаментах, выполненные из бетона класса В20, или марки М250. Для больших кирпичных коттеджей в 2 или 3 этажа, а также для небольших промышленных объектов фундамент обустраивают из бетона В22 (марка М300).

В регионах с повышенной влажностью и сильными зимними морозами применяется бетон с высокими показателями влагостойкости и морозостойкости. Это класс В30 или марка М400. Более прочный бетон редко используется в частном строительстве. Иногда его применяют для заливки ленточного фундамента под массивное здание.

Подробнее о марках бетона для ленточного фундамента читайте здесь, о том, как рассчитать количество для заливки — тут.

Плюсы и минусы мелкозаглубленного основания

Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.

Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.

Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.

Зато достоинства более многочисленны:

  • Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
  • Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
  • Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
  • Подвальное помещение можно легко утеплить.

Сильные стороны ленточного фундаментного мелкого заложения

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.

В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:

  1. Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
  2. Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
  3. При желании вы сможете обустроить небольшой подвал в здании.
  4. Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

  • Прочное удержание постройки на месте;
  • Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

  • После того как фундамент будет залит, возникает надобность в производстве отмостки;
  • В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
  • К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
  • Крайне не рекомендуема экономия на качестве бетонного раствора;
  • Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

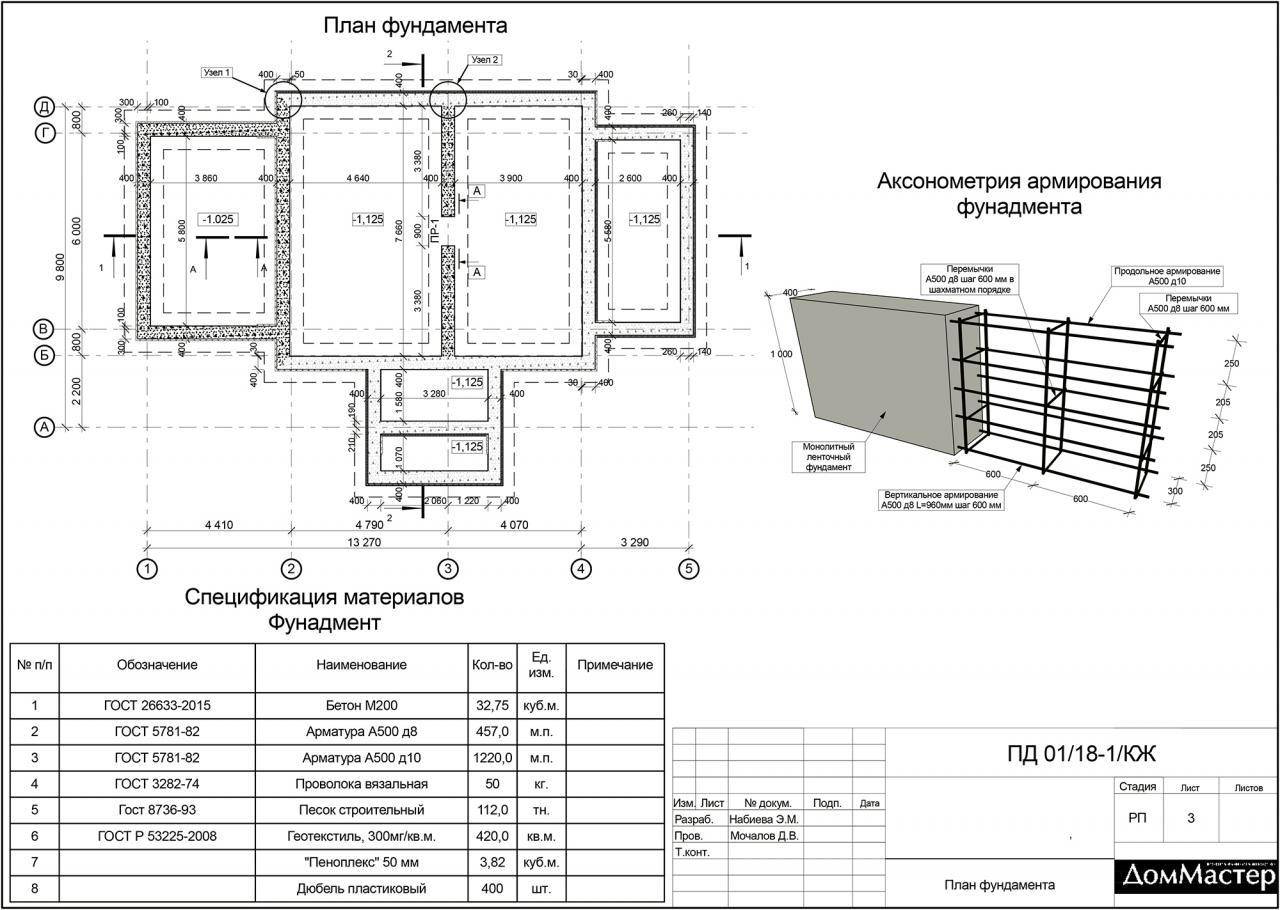

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

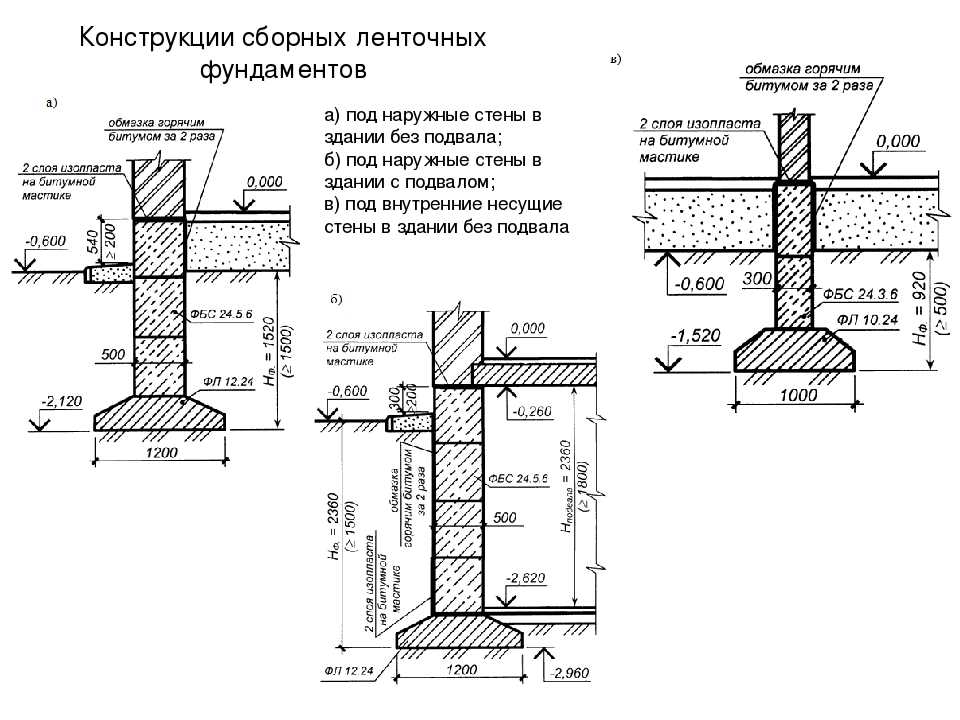

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Уход и обслуживание монолитного фундамента

После возведения монолитного ленточного фундамента необходимо осуществлять его регулярный уход и обслуживание для обеспечения его долговечности и надежности. В этом разделе рассмотрим основные мероприятия по уходу за фундаментом.

Очистка поверхности

Каждый год необходимо проводить осмотр и очистку поверхности монолитного фундамента от грязи, пыли, листвы и других загрязнений. Для очистки можно использовать мягкую щетку или моющее средство, не содержащее агрессивных химических веществ

Особое внимание следует уделить местам скопления грязи, таким как углы, стыки и соединения с другими строительными конструкциями

Проверка на наличие трещин

Регулярно осматривайте монолитный фундамент на наличие трещин. Мелкие трещины подлежат заполнению герметиком или ремонтной смесью, чтобы предотвратить проникновение влаги. Если обнаружены трещины большего размера или признаки деформации, необходимо обратиться к специалисту для проведения диагностики и ремонтных работ.

Защита от влаги

  1. Убедитесь, что земля вокруг фундамента имеет правильный уклон, чтобы вода не задерживалась возле стен. При необходимости проведите дополнительный планировочный ремонт.
  2. Установите дренажную систему для отвода воды от фундамента. Это могут быть дренажные трубы или специальные ямки с направляющей системой.
  3. На поверхность фундамента можно нанести гидроизоляционное покрытие для защиты от попадания влаги. Процедуру лучше проводить сразу после возведения фундамента, но при необходимости можно выполнить и в любое другое время.

Проверка на проникновение газов

Монолитный фундамент должен быть защищен от проникновения газов в его структуру. Для этого необходимо проверять герметичность соединений, отсутствие трещин и подтекания воды. Если обнаружены нарушения герметичности, обратитесь к специалисту для проведения замечаний и ремонтных работ.

Поддержание правильной системы дренажа

Одно из важных условий для сохранения целостности монолитного фундамента — это поддержание правильной системы дренажа. Регулярно проверяйте работу дренажной системы, очищайте ее от мусора и загрязнений, и ремонтируйте повреждения при необходимости.

Плановое техническое обслуживание

Регулярно проводите плановое техническое обслуживание монолитного фундамента с использованием специализированных средств и оборудования. Данные процедуры могут включать проверку целостности и герметичности соединений, контроль дренажной системы, анализ состояния фундамента с помощью инструментов и др.

Контроль за грунтовыми водами

Учитывайте уровень грунтовых вод в месте нахождения фундамента и контролируйте его изменение. Если уровень грунтовых вод повышается, следует принять дополнительные меры по защите фундамента от проникновения влаги и подтопления.

Меры при затоплении и повреждении фундамента

В случае затопления фундамента или повреждения его конструкции, необходимо незамедлительно принимать меры по удалению воды и проведению ремонта. Обратитесь к специалисту для проведения диагностики и определения необходимых ремонтных работ.

Документирование работ и изменений

Важно вести документацию о проведенных работах по уходу и обслуживанию фундамента, а также о всех изменениях, которые были внесены в его структуру. Это позволит отслеживать и контролировать состояние фундамента с течением времени и своевременно принимать меры по его сохранению и ремонту

Основные меры по уходу и обслуживанию монолитного фундамента:
Мероприятие
Периодичность

Очистка поверхности фундамента от загрязнений
Ежегодно

Проверка на наличие трещин и проведение ремонтных работ
Регулярно

Защита от влаги и проникновения газов
Единоразово после возведения фундамента, при необходимости в другие периоды

Поддержание правильной системы дренажа
Регулярно

Проведение планового технического обслуживания
Регулярно

Контроль за грунтовыми водами
Регулярно

Меры при затоплении и повреждении фундамента
Незамедлительно

Документирование работ и изменений
Постоянно

Соблюдение вышеуказанных мер и рекомендаций позволит поддерживать монолитный фундамент в хорошем состоянии на протяжении всего его срока службы.

Особенности возведения ленточного фундамента с подошвой, основные этапы

Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.

Разметка участка и рытье траншеи

Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.

Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

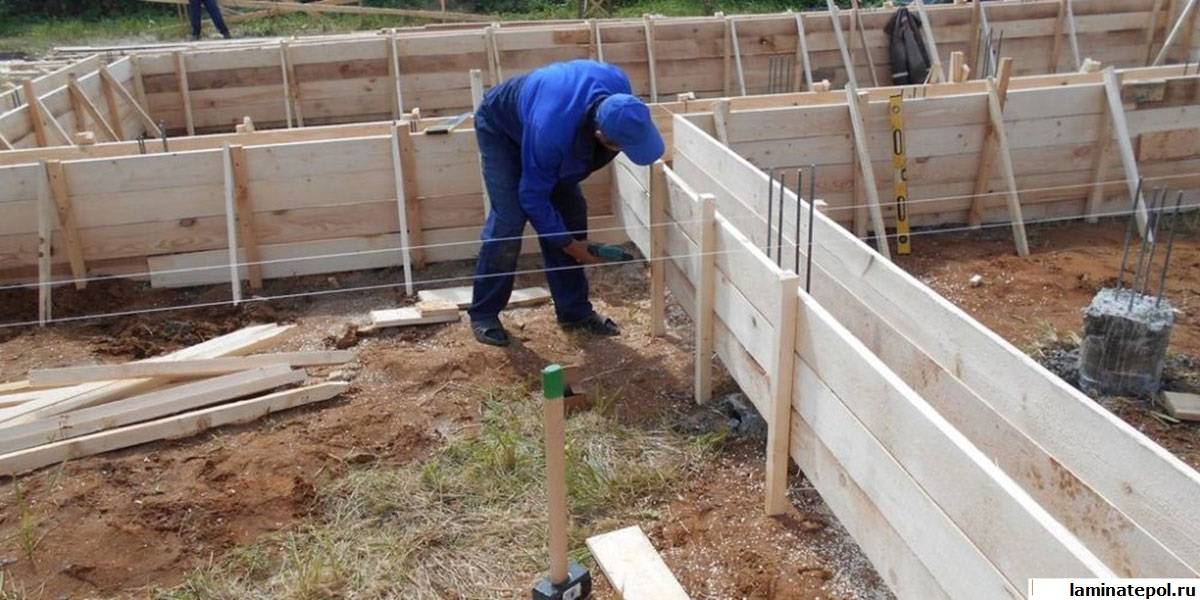

Монтаж опалубки

В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.

Следующий этап − устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:

  • доски (20-25 мм);
  • листы ДСП;
  • фанеру;
  • листы из железа (несъемная опалубка) 0,5-2 мм.

Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.

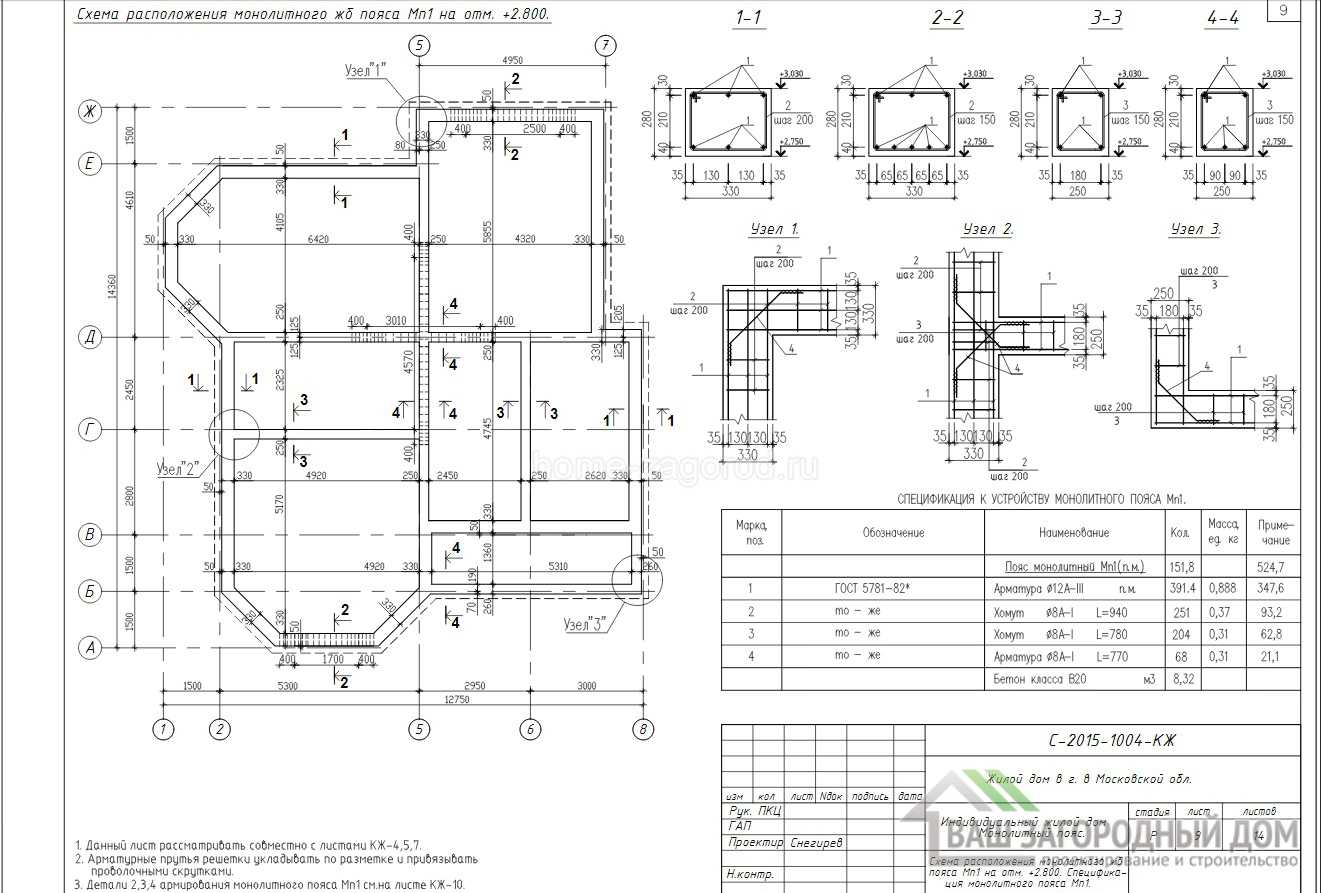

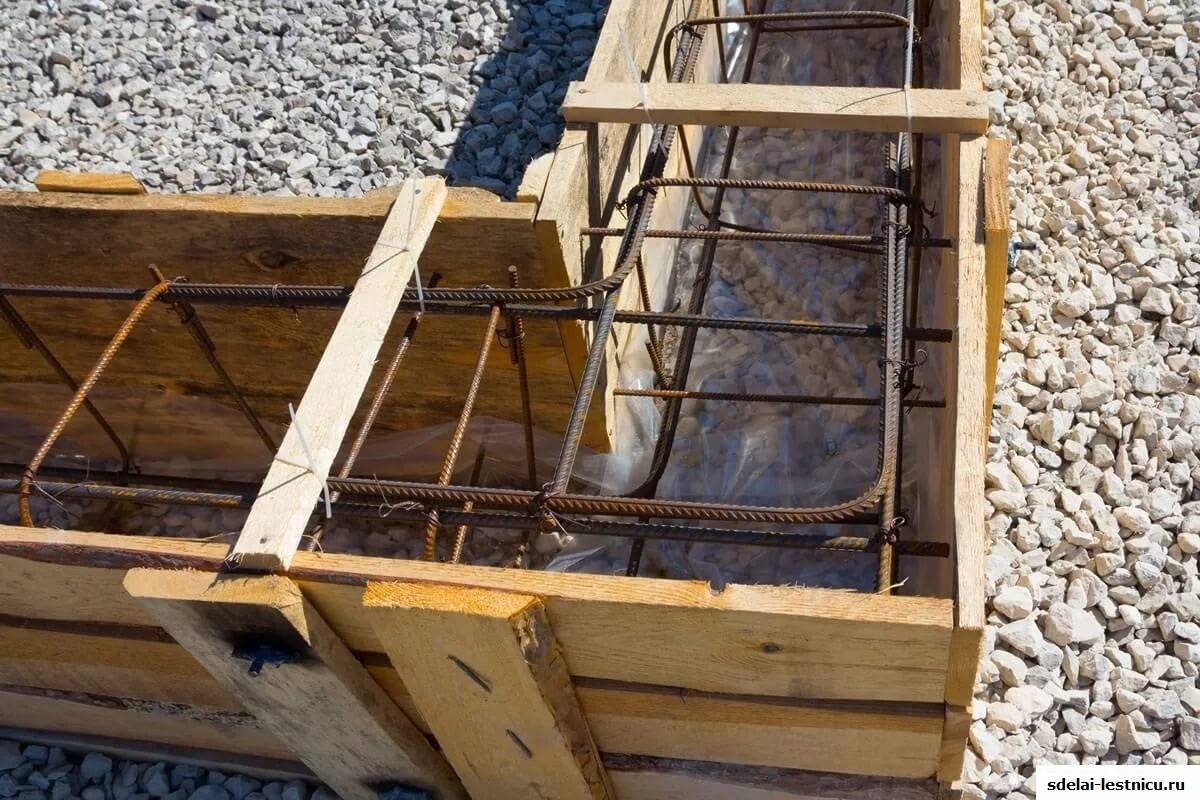

Создание и монтаж армирующего каркаса

Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:

  • для продольной укладки − 12-18 мм;
  • для поперечной и вертикальной обвязки – 6-10 мм.

Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.

Виды угловых соединенийОписание
внахлестконцы арматуры сгибают (угол 90 °), соединяют, обвязывают
Г-образные хомутыдля соединения внутренних и внешних стержней
П-образные хомутыдля соединения горизонтальных и вертикальных стержней каркаса

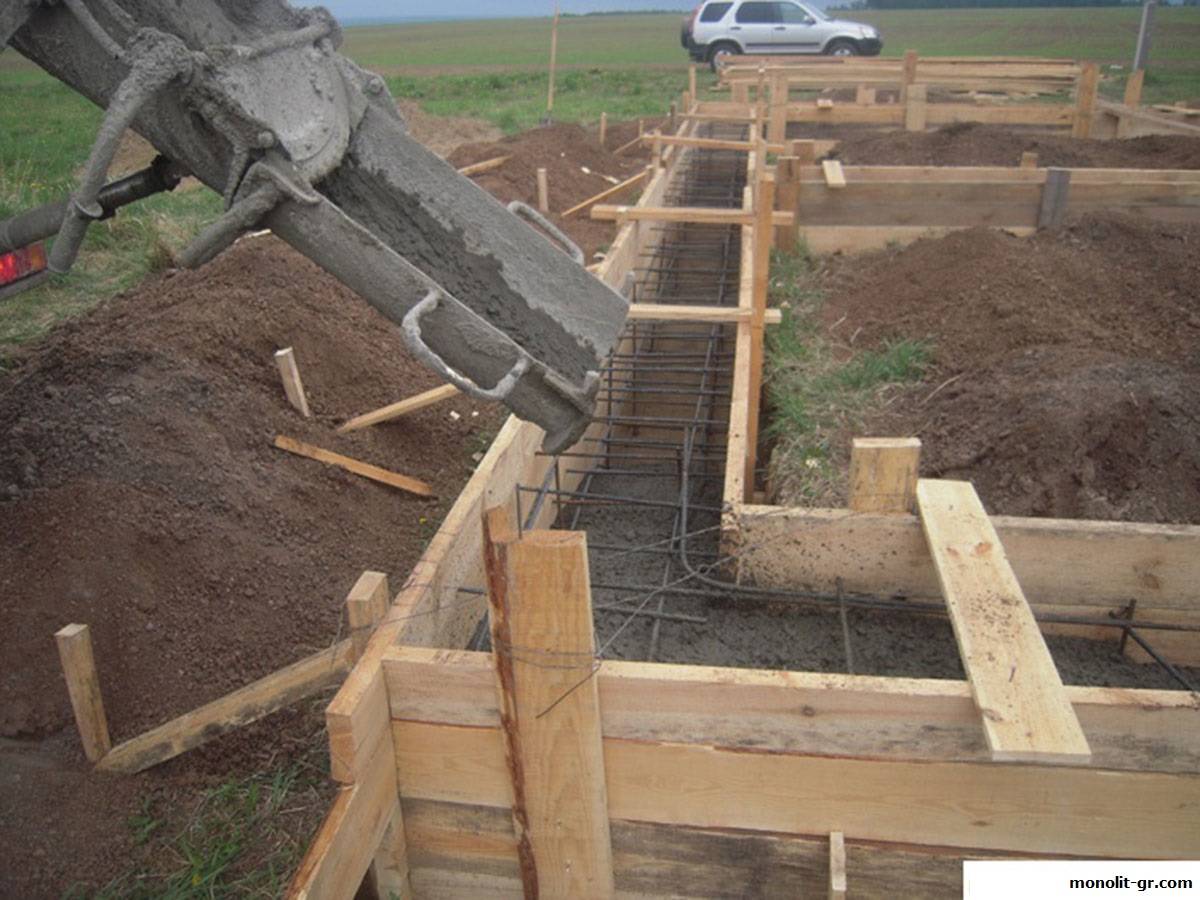

Заливка ленты фундамента

Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.

Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.

Что влияет на стоимость фундамента?

  • Гидрогеологические особенности участка. Чем сложнее участок, тем дороже обойдется фундамент— из- за увеличения глубины заложения, устройства гидроизоляции и т. п.;
  • Вес и размеры здания. От них зависит объем фундаментных работ;
  • Тип фундамента — сборный или монолитный. Обычно сборный несколько дешевле, потому что менее трудоемкий. Для монолитного фундамента дешевле сделать растворный узел на стройплощадке, чем покупать готовый бетон. Столбчатые и плитные фундаменты дешевле ленточных;
  • Наличие в доме подвала. Он требует рытья котлована, а значит, большого объема земляных работ.
