Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Происхождение маркировки
Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.
Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.
Сферы применения кабелей
Применение в транспортных средствах
Кабели маркировки AWG в простонародье именуют витой парой, так как их жилы попарно сплетены и формируют цельный провод. Существует масса отраслей использования таких кабелей.
Основные из них:
- Электрическое обеспечение розеточных сетей и диодных светильников в помещениях бытового и промышленного назначения. Зачастую ток в подобных магистралях не превышает отметки 24В, а наиболее распространённое напряжение равняется 12В. Подобная схема даёт возможность снизить затраты на электроэнергию и является более безопасной, нежели линии 220В.
- Обустройство проводки в сфере телефонии и средств связи, к примеру, в качестве линий для подсоединения к сети интернет либо сетям локального типа.
- Фактически всю электрику в транспортных средствах представляет кабель маркировки AWG с разным калибром. Наиболее часто применяется витая пара 23 AWG продольного сечения, где проводник может быть как одножильным, так и многожильным. Питание от аккумуляторной батареи к стартеру и мотору подаётся при помощи более толстых проводов с маркировкой 16 AWG.
Фоновая подсветка телевизора с применением проводов AWG
- В музыкальных центрах и телевизорах также используются данные проводники. К примеру, в наушниках и микрофонах применяется витая пара 22 или 24 AWG, сечение в мм которой будет указано ниже.
- Кабели с наименьшим калибром, менее 26 AWG, используются в автомобильных сигнализациях, датчиках температуры газовых либо же электрических котлов, а также в системах автоматического пожаротушения. Высокого напряжения они не выдерживают, но для сетей с небольшой величиной тока являются оптимальным вариантом. К примеру, провода 28 AWG активно используются в контакторах автомобильных подушек безопасности. Кабель 30 AWG повсеместно применяется в розеточных блоках подсоединения к интернету.
Все вышеуказанные отрасли применения проводов являются ключевыми, на практике их существенно больше. В данных отраслях часто встречаются проводники нестандартных калибров, выполняющие функции по передаче данных.
Сети слаботочного типа не представляют угрозы для людей и животных. Воздействие такого тока буквально не ощущается людским организмом, такие сети являются самыми безопасными и применяются в космонавтике и прочих технических отраслях. Даже во время открытого контакта с голыми жилами человеком не чувствуется удар током, поэтому ремонтные работы можно выполнять без отключения сети.
Активно применяются оптоволоконные кабели, произведённые по технологии США и промаркированные как 24 AWG (в мм равняется 0,644). Подобные сети протягивают как внешним, так и подземным способом. Они предназначаются для передачи данных на высоких скоростях.
Common US AWG wire gauges and amps ratings
Sponsored Links
The AWG — American Wire Gauge — is used as a standard method denoting wire diameter, measuring the diameter of the conductor (the bare wire) with the insulation removed. AWG is sometimes also known as Brown and Sharpe (B&S) Wire Gauge.
The AWG table below is for a single, solid, round conductor. Because of the small gaps between the strands in a stranded wire, a stranded wire with the same current-carrying capacity and electrical resistance as a solid wire, always have a slightly larger overall diameter.
The higher the number — the thinner the wire. Typical household wiring is AWG number 12 or 14. Telephone wire is typical AWG 22, 24, or 26.
The table below indicates the current ratings of PVC-insulated single and multicore wiring cables. Be aware that the current load depends on installation method — the enclosure — and how well the resistance heat is removed from the cable. Operating temperature of the conductor, ambient temperature and type of conductor insulation is important. Always check the manufactures data before detailed engineering.
For full table with Single Core and Multi Core Current Ratings — rotate the screen!
| AWG | Diameter(mm) | Diameter(in) | Square(mm2) | ResistanceCopper(ohm/1000m) | ResistanceAluminum(ohm/1000m) | Typical Max. Current Load Ratings — Copper (amps)1) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Single Core | Multicore | ||||||||||
| up to 3 cores | 4 — 6 cores | 7 — 24 cores | 25 — 42 cores | 43 and above | |||||||
| 40 | 0.08 | . | 0.0050 | 3448 | 5300 | ||||||
| 39 | 0.09 | . | 0.0064 | 2693 | 4141 | ||||||
| 38 | 0.10 | 0.0040 | 0.0078 | 2210 | 3397 | ||||||
| 37 | 0.11 | 0.0045 | 0.0095 | 1810 | 2789 | ||||||
| 36 | 0.13 | 0.0050 | 0.013 | 1326 | 2038 | ||||||
| 35 | 0.14 | 0.0056 | 0.015 | 1120 | 1767 | ||||||
| 34 | 0.16 | 0.0063 | 0.020 | 862 | 1325 | ||||||
| 33 | 0.18 | 0.0071 | 0.026 | 663 | 1019 | ||||||
| 32 | 0.20 | 0.0080 | 0.031 | 556 | 855 | ||||||
| 30 | 0.25 | 0.010 | 0.049 | 352 | 541 | ||||||
| 28 | 0.33 | 0.013 | 0.080 | 216 | 331 | ||||||
| 27 | 0.36 | 0.014 | 0.096 | 180 | 276 | ||||||
| 26 | 0.41 | 0.016 | 0.13 | 133 | 204 | ||||||
| 25 | 0.45 | 0.018 | 0.16 | 108 | 166 | ||||||
| 24 | 0.51 | 0.020 | 0.20 | 88 | 133 | 3.5 | 2 | 1.6 | 1.4 | 1.2 | 1.0 |
| 22 | 0.64 | 0.025 | 0.33 | 52 | 80 | 5.0 | 3 | 2.4 | 2.1 | 1.8 | 1.5 |
| 20 | 0.81 | 0.032 | 0.50 | 34 | 53 | 6.0 | 5 | 4.0 | 3.5 | 3.0 | 2.5 |
| 18 | 1.0 | 0.040 | 0.82 | 21 | 32 | 9.5 | 7 | 5.6 | 4.9 | 4.2 | 3.5 |
| 16 | 1.3 | 0.051 | 1.3 | 13 | 20 | 15 | 10 | 8.0 | 7.0 | 6.0 | 5.0 |
| 14 | 1.6 | 0.064 | 2.1 | 8.2 | 13 | 24 | 15 | 12 | 10 | 9.0 | 7.5 |
| 13 | 1.8 | 0.072 | 2.6 | 6.6 | 10 | ||||||
| 12 | 2.1 | 0.081 | 3.3 | 5.2 | 8.0 | 34 | 20 | 16 | 14 | 12 | 10 |
| 10 | 2.6 | 0.10 | 5.3 | 3.3 | 5.0 | 52 | 30 | 24 | 21 | 18 | 15 |
| 8 | 3.3 | 0.13 | 8.3 | 2.1 | 3.2 | 75 | 40 | 32 | 28 | 24 | 20 |
| 6 | 4.1 | 0.17 | 13.3 | 1.3 | 2.0 | 95 | 55 | 44 | 38 | 33 | 27 |
| 4 | 5.2 | 0.20 | 21.2 | 0.81 | 1.3 | 120 | 70 | 56 | 49 | 42 | 35 |
| 3 | 26.7 | 0.65 | 0.99 | 154 | 80 | 64 | 56 | 48 | 40 | ||
| 2 | 6.5 | 0.26 | 33.6 | 0.51 | 0.79 | 170 | 95 | 76 | 66 | 57 | 57 |
| 1 | 7.4 | 0.29 | 42.4 | 0.41 | 0.63 | 180 | 110 | 88 | 77 | 66 | 55 |
| 0 (1/0) | 8.3 | 0.33 | 53.5 | 0.32 | 0.50 | 200 | |||||
| 00 (2/0) | 9.3 | 0.37 | 67.4 | 0.26 | 0.39 | 225 | |||||
| 000 (3/0) | 10.4 | 0.41 | 85.0 | 0.20 | 0.32 | 275 | |||||
| 0000 (4/0) | 11.7 | 0.46 | 107 | 0.16 | 0.25 | 325 | |||||
| 250 | 127 | 345 | |||||||||
| 300 | 152 | 390 | |||||||||
| 400 | 178 | 415 |
1) Current ratings for up to 1000 V, PVC-insulated single and multicore wiring cables, ambient temperature up to 30oC
Values for resistance are based on electrical resistivity for copper 1.724 x 10-8 Ω m (0.0174 μΩ m) and electrical resistivity for aluminum 2.65 x 10-8 Ω m (0.0265 μΩ m).
prefixes
The higher the gauge number, the smaller the diameter, and the thinner the wire.
Because of less electrical resistance a thicker wire carries more current with less voltage drop than a thinner wire. For longer distances it may be necessary to increase wire diameter — reducing the gauge — to limit voltage drop.
Correction-factors at ambient temperature above 30oC
- ambient temperature 31 — 40 oC: correction factor = 0.82
- ambient temperature 41 — 45 oC: correction factor = 0.71
- ambient temperature 45 — 50 oC: correction factor = 0.58
Sponsored Links
Конструкция и состав кабеля
В соответствии с разрешаемой задачей проводники, маркируемые как AWG, могут обладать разными калибрами и типом внешней обмотки.
В первую очередь это касается одножильных проводников с разной толщиной основы и внешним изоляционным слоем из вспененного полипропилена. Сердцевина может быть плетёной и складываться из нескольких пластов алюминиевых либо же медных жил, скрученных спиралевидным образом. Их показатель толщины напрямую воздействует на степень сопротивления тока – чем большим является число жил и показатель их толщины, тем слабее будет величина сопротивления и утрата на метр проводника. Также это значение воздействует на степень нагрева металла при повышенных нагрузках. Жилы большого калибра более стойки к нагреву, что существенно продлевает ресурс общих магистралей.
Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра. Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 . ) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:

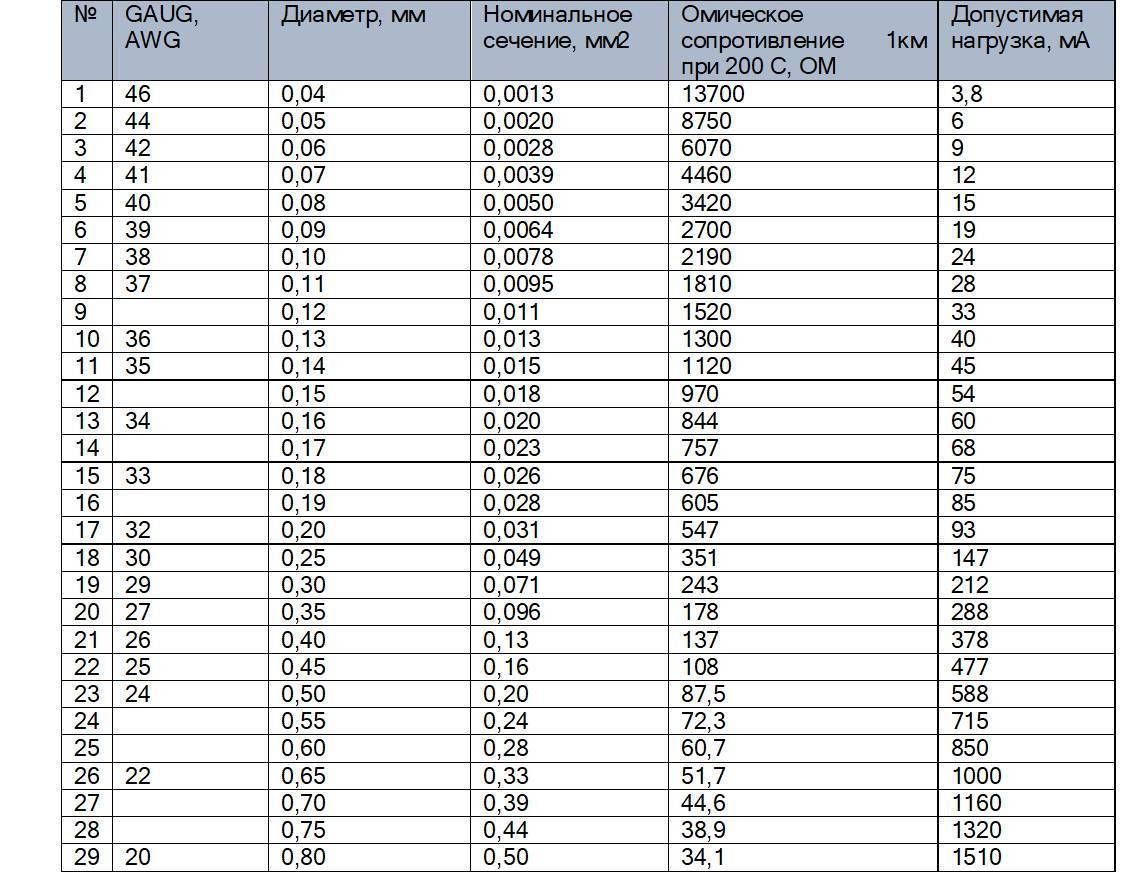

Сечение провода awg — таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле. Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | ||
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.
Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.

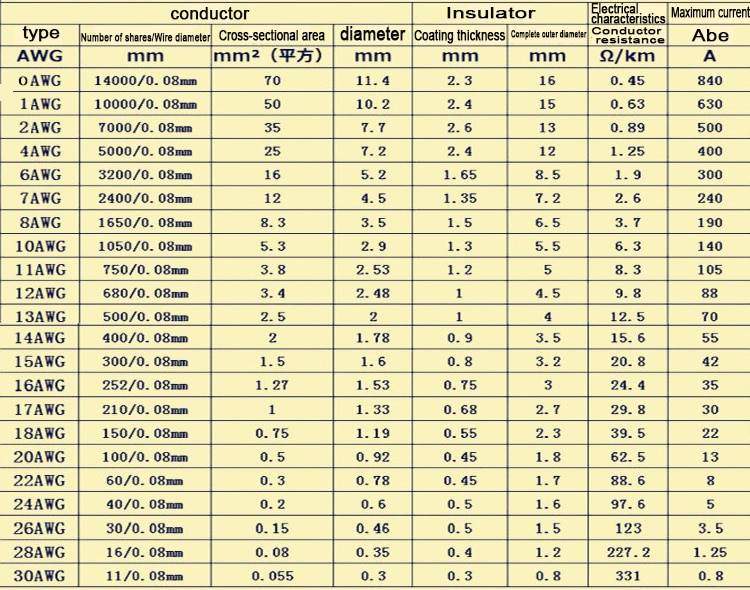

Таблицы сечений проводов AWG
В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток. (допустимая нагрузка ) на основе медного проводника с пластиковой изоляцией. Информация о диаметре в таблице относится к сплошной проволоке. рассчитываются путем вычисления эквивалентной площади поперечного сечения меди площади. Ток плавления (плавящаяся проволока) рассчитывается для температуры окружающей среды 25 ° C (77 ° F). В приведенной ниже таблице предполагается, что частоты постоянного тока или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. «Число витков провода на единицу длины» – величина, обратная диаметру проводника; поэтому это верхний предел для проволоки, намотанной в виде спирали (см. соленоид ), на основе неизолированного провода.
| AWG | Диаметр | Витки провода без изоляции | Площадь | Медный провод | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сопротивление / длина | Максимальное сопротивление закрытого провода при температуре окружающей среды 30 ° C, для данного номинального значения температуры изоляционного материала. или для одиночных несвязанных проводов в оборудовании для 16 AWG и меньше | Ток предохранителя | ||||||||||||
| 60 ° C | 75 ° C | 90 ° C | Принесение | Ондердонк | ||||||||||
| (дюйм) | (мм) | ( на дюйм) | (на см) | (кмил ) | (мм) | (мОм / м) | (мОм / фут) | (A) | ~ 10 с | 1 с | 32 мс | |||
| 0000 (4/0) | 0,4600 | 11,684 | 2,17 | 0,856 | 212 | 107 | 0,1608 | 0,04901 | 195 | 230 | 260 | 3,2 кА | 33 кА | 182 кА |
| 000 (3/0) | 0,4096 | 10,405 | 2,44 | 0,961 | 168 | 85,0 | 0,2028 | 0.06180 | 165 | 200 | 225 | 2,7 кА | 26 кА | 144 кА |
| 00 (2/0) | 0,3648 | 9,266 | 2,74 | 1,08 | 133 | 67,4 | 0,2557 | 0,07793 | 145 | 175 | 195 | 2,3 кА | 21 кА | 115 кА |
| 0 (1/0) | 0,3249 | 8,251 | 3,08 | 1,21 | 106 | 53,5 | 0,3224 | 0,09827 | 125 | 150 | 170 | 1,9 кА | 16 кА | 91 кА |
| 1 | 0,2893 | 7,348 | 3,46 | 1,36 | 83,7 | 42,4 | 0,4066 | 0,1239 | 110 | 130 | 145 | 1,6 кА | 13 кА | 72 кА |
| 2 | 0,2576 | 6,544 | 3,88 | 1,53 | 66,4 | 33,6 | 0,5127 | 0,1563 | 95 | 115 | 130 | 1,3 кА | 10,2 кА | 57 кА |
| 3 | 0,2294 | 5,827 | 4,36 | 1,72 | 52,6 | 26,7 | 0,6465 | 0,1970 | 85 | 100 | 115 | 1,1 кА | 8,1 кА | 45 кА |
| 4 | 0,2043 | 5,189 | 4,89 | 1,93 | 41,7 | 21,2 | 0,8152 | 0,2485 | 70 | 85 | 95 | 946 A | 6,4 кА | 36 кА |
| 5 | 0,1819 | 4,621 | 5,50 | 2,16 | 33,1 | 16,8 | 1,028 | 0,3133 | 795 A | 5,1 кА | 28 кА | |||
| 6 | 0,1620 | 4,115 | 6,17 | 2,43 | 26,3 | 13,3 | 1,296 | 0,3951 | 55 | 65 | 75 | 668 A | 4,0 кА | 23 кА |
| 7 | 0,1443 | 3,665 | 6,93 | 2,73 | 20,8 | 10,5 | 1,634 | 0,4982 | 561 A | 3,2 кА | 18 кА | |||
| 8 | 0,1285 | 3,264 | 7,78 | 3,06 | 16,5 | 8,37 | 2,061 | 0,6282 | 40 | 50 | 55 | 472 A | 2,5 кА | 14 кА |
| 9 | 0,1144 | 2,906 | 8,74 | 3,44 | 13,1 | 6,63 | 2,599 | 0,7921 | 396 A | 2,0 кА | 11 кА | |||
| 10 | 0,1019 | 2,588 | 9,81 | 3,86 | 10,4 | 5,26 | 3,277 | 0,9989 | 30 | 35 | 40 | 333 A | 1,6 кА | 8,9 кА |
| 11 | 0,0907 | 2,305 | 11,0 | 4,34 | 8,23 | 4,17 | 4,132 | 1,260 | 280 A | 1,3 кА | 7,1 кА | |||
| 12 | 0,0808 | 2,053 | 12,4 | 4,87 | 6,53 | 3,31 | 5,211 | 1,588 | 20 | 25 | 30 | 235 A | 1,0 кА | 5,6 кА |
| 13 | 0,0720 | 1,828 | 13,9 | 5,47 | 5,18 | 2,62 | 6,571 | 2,003 | 198 A | 798 A | 4,5 кА | |||
| 14 | 0,0641 | 1,628 | 15,6 | 6,14 | 4,11 | 2,08 | 8,286 | 2,525 | 15 | 20 | 25 | 166 A | 633 A | 3,5 кА |
| 15 | 0,0571 | 1,450 | 17,5 | 6,90 | 3,26 | 1,65 | 10,45 | 3,184 | 140 A | 502 A | 2,8 кА | |||
| 16 | 0,0508 | 1,291 | 19,7 | 7,75 | 2,58 | 1,31 | 13,17 | 4,016 | 18 | 117 A | 398 A | 2,2 кА | ||
| 17 | 0,0453 | 1,150 | 22,1 | 8,70 | 2,05 | 1,04 | 16,61 | 5,064 | 99 A | 316 A | 1,8 кА | |||
| 18 | 0,0403 | 1,024 | 24,8 | 9,77 | 1,62 | 0,823 | 20,95 | 6,385 | 10 | 14 | 16 | 83 A | 250 A | 1,4 кА |
| 19 | 0,0359 | 0,912 | 27,9 | 11,0 | 1,29 | 0,653 | 26,42 | 8,051 | — | — | — | 70 A | 198 A | 1,1 кА |
| 20 | 0,0320 | 0,812 | 31,3 | 12,3 | 1,02 | 0,518 | 33,31 | 10,15 | 5 | 11 | — | 58,5 A | 158 A | 882 A |
| 21 | 0,0285 | 0,723 | 35,1 | 13,8 | 0,810 | 0,410 | 42,00 | 12,80 | — | — | — | 49 A | 125 A | 700 A |
| 22 | 0,0253 | 0,644 | 39,5 | 15,5 | 0,642 | 0,326 | 52,96 | 16,14 | 3 | 7 | — | 41 A | 99 A | 551 A |
| 23 | 0,0226 | 0,573 | 44,3 | 17,4 | 0,509 | 0,258 | 66,79 | 20,36 | — | — | — | 35 A | 79 A | 440 A |
| 24 | 0,0201 | 0,511 | 49,7 | 19,6 | 0,404 | 0,205 | 84,22 | 25,67 | 2,1 | 3,5 | — | 29 A | 62 A | 348 A |
| 25 | 0,0179 | 0,455 | 55,9 | 22,0 | 0,320 | 0,162 | 106,2 | 32,37 | — | — | — | 24 A | 49 A | 276 A |
| 26 | 0,0159 | 0,405 | 62,7 | 24,7 | 0,254 | 0,129 | 133,9 | 40,81 | 1,3 | 2,2 | — | 20 A | 39 A | 218 A |
| 27 | 0,0142 | 0,361 | 70,4 | 27,7 | 0,202 | 0,102 | 168,9 | 51,47 | — | — | — | 17 A | 31 A | 174 A |
| 28 | 0,0126 | 0,321 | 79,1 | 31,1 | 0,160 | 0,0810 | 212,9 | 64,90 | 0,83 | 1,4 | — | 14 A | 24 A | 137 A |
| 29 | 0,0113 | 0,286 | 88,8 | 35,0 | 0,127 | 0,0642 | 268,5 | 81,84 | — | — | — | 12 A | 20 A | 110 A |
| 30 | 0,0100 | 0,255 | 99,7 | 39.3 | 0.101 | 0.0509 | 338.6 | 103.2 | 0,52 | 0,86 | — | 10 A | 15 A | 86 A |
| 31 | 0,00893 | 0,227 | 112 | 44,1 | 0,0797 | 0,0404 | 426,9 | 130,1 | — | — | — | 9 A | 12 A | 69 A |
| 32 | 0,00795 | 0,202 | 126 | 49,5 | 0,0632 | 0,0320 | 538,3 | 164,1 | 0.32 | 0,53 | — | 7 A | 10 A | 54 A |
| 33 | 0,00708 | 0,180 | 141 | 55.6 | 0.0501 | 0.0254 | 678.8 | 206,9 | — | — | — | 6 A | 7,7 A | 43 A |
| 34 | 0.00630 | 0.160 | 159 | 62.4 | 0.0398 | 0.0201 | 856.0 | 260.9 | 0,18 | 0,3 | — | 5 A | 6,1 A | 34 A |
| 35 | 0,00561 | 0,143 | 178 | 70,1 | 0,0315 | 0,0160 | 1079 | 329,0 | — | — | — | 4 А | 4,8 A | 27 A |
| 36 | 0,00500 | 0,127 | 200 | 78,7 | 0,0250 | 0,0127 | 1361 | 414,8 | — | — | — | 4 A | 3,9 A | 22 A |
| 37 | 0,00445 | 0,113 | 225 | 88,4 | 0,0198 | 0,0100 | 1716 | 523,1 | — | — | — | 3 A | 3,1 A | 17 A |
| 38 | 0,00397 | 0,101 | 252 | 99,3 | 0,0157 | 0,00797 | 2164 | 659,6 | — | — | — | 3 A | 2,4 A | 14 A |
| 39 | 0,00353 | 0,0897 | 283 | 111 | 0,0125 | 0,00632 | 2729 | 831,8 | — | — | — | 2 A | 1,9 A | 11 A |
| 40 | 0,00314 | 0,0799 | 318 | 125 | 0,00989 | 0,00501 | 3441 | 1049 | — | — | — | 1 A | 1,5 A | 8,5 A |
На севере A В электротехнической промышленности Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (kcmil), где 1 kcmil = 0,5067 мм. Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. Мил. Круглый мил – это площадь проволоки диаметром 1 мил. Один миллион круговых милов – это площадь круга диаметром 1000 мил (1 дюйм). Старая аббревиатура для тысячи круговых милов – MCM.
Многопроволочные кабели
Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.
Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.
Витая пара AWG
Дополнительная информация. Существуют гибкие многопроволочные AWG кабели в силиконовой изоляции. Данный материал выдерживает без расплавления температуры в сотни градусов. Поэтому такую проводку применяют в устройствах с повышенным тепловыделением или там, где по проводнику кратковременно протекают большие токи.
Справочник AWG
В справочнике приведена информация по стандарту AWG — американскому калибру проводов. По таблицам справочника вы сможете определить харктеристики проводов, имеющих маркировку AWG — диаметр провода, его сечение, погонное сопротивление и вес.
Информация по стандарту AWG
Одножильный провод | ||||
|---|---|---|---|---|
| AWG | Диаметр, мм | Площадь сечения, мм² | Погонное сопротивление, Ом/км | Погонный вес, кг/км |
| 4 | 5,189 | 21,15 | 0,815 | 188,0 |
| 6 | 4,115 | 13,30 | 1,297 | 118,2 |
| 8 | 3,264 | 8,37 | 2,061 | 74,38 |
| 10 | 2,588 | 5,26 | 3,277 | 46,77 |
| 11 | 2,304 | 4,17 | 4,134 | 35,05 |
| 12 | 2,052 | 3,31 | 5,217 | 29,46 |
| 13 | 1,829 | 2,626 | 5,562 | 23,36 |
| 14 | 1,628 | 2,084 | 8,268 | 18,45 |
| 15 | 1,450 | 1,652 | 10,43 | 14,69 |
| 16 | 1,290 | 1,309 | 13,19 | 11,62 |
| 17 | 1,151 | 1,039 | 16,57 | 9,24 |
| 18 | 1,024 | 0,826 | 20,96 | 7,32 |
| 19 | 0,912 | 0,652 | 26,41 | 5,80 |
| 20 | 0,813 | 0,519 | 33,14 | 4,61 |
| 21 | 0,724 | 0,412 | 41,99 | 3,66 |
| 22 | 0,643 | 0,325 | 53,15 | 2,89 |
| 23 | 0,574 | 0,259 | 66,60 | 2,31 |
| 24 | 0,511 | 0,205 | 84,32 | 1,82 |
| 25 | 0,455 | 0,163 | 106,3 | 1,44 |
| 26 | 0,404 | 0,128 | 134,5 | 1,14 |
| 27 | 0,361 | 0,102 | 168,8 | 0,91 |
| 28 | 0,320 | 0,081 | 214,2 | 0,72 |
| 29 | 0,287 | 0,065 | 266,4 | 0,58 |
| 30 | 0,254 | 0,051 | 341,2 | 0,45 |
| 31 | 0,226 | 0,040 | 427,0 | 0,359 |
| 32 | 0,203 | 0,032 | 538,0 | 0,238 |
| 33 | 0,180 | 0,025 | 679,0 | 0,226 |
| 34 | 0,160 | 0,020 | 856,0 | 0,179 |
| 35 | 0,142 | 0,016 | 1086,0 | 0,142 |
| 36 | 0,127 | 0,013 | 1361,0 | 0,113 |
| AWG | Количество и диаметр жил, AWG (мм) | Диаметр проводника, мм (ном.) | Площадь сечения, мм² | Погонный вес, кг/км | Погонное сопротивление, Ом/км |
|---|---|---|---|---|---|
| 4 | 7×12 (2,052) | 6,16 | 23,2 | 212,0 | 0,78 |
| 4 | 19×17 (1,151) | 5,75 | 19,8 | 181,0 | 0,92 |
| 6 | 7×14 (1,628) | 4,88 | 14,6 | 131,0 | 1,24 |
| 6 | 19×19 (0,912) | 4,56 | 12,4 | 114,0 | 1,46 |
| 8 | 7×16 (1,290) | 3,87 | 9,15 | 83,8 | 1,98 |
| 8 | 19×21 (0,724) | 3,62 | 7,82 | 71,6 | 2,32 |
| 8 | 49/25 (0,455) | 3,734 | 8,00 | 70,7 | 2,20 |
| 10 | 37×26 (0,404) | 2,921 | 4,77 | 42,1 | 3,64 |
| 10 | 49×27 (0,361) | 2,946 | 5,04 | 44,5 | 3,58 |
| 10 | 105×30 (0,254) | 2,946 | 5,37 | 47,3 | 3,22 |
| 12 | 7×20 (0,813) | 2,438 | 3,66 | 32,3 | 4,76 |
| 12 | 19×25 (0,455) | 2,370 | 3,10 | 24,43 | 5,58 |
| 12 | 65×30 (0,254) | 2,413 | 3,32 | 29,26 | 2,74 |
| 14 | 7×22 (0,643) | 1,854 | 2,28 | 20,2 | 7,58 |
| 14 | 19×27 (0,361) | 1,854 | 1,95 | 17,2 | 8,86 |
| 14 | 41×30 (0,254) | 1,854 | 2,09 | 18,5 | 8,30 |
| 16 | 7×24 (0,511) | 1,524 | 1,44 | 12,7 | 12,0 |
| 16 | 19×29 (0,287) | 1,473 | 1,24 | 10,9 | 14,0 |
| 16 | 26×30 (0,254) | 1,499 | 1,33 | 11,7 | 13,1 |
| 18 | 7×26 (0,404) | 1,219 | 0,90 | 8,0 | 19,2 |
| 18 | 16×30 (0,254) | 1,194 | 0,82 | 7,2 | 21,3 |
| 18 | 19×30 (0,254) | 1,245 | 0,97 | 8,6 | 17,9 |
| 20 | 7×28 (0,320) | 0,960 | 0,56 | 5,2 | 32,0 |
| 20 | 10×30 (0,254) | 0,889 | 0,51 | 4,5 | 33,9 |
| 20 | 19×32 (0,203) | 0,940 | 0,62 | 5,5 | 28,3 |
| 22 | 7×30 (0,254) | 0,762 | 0,36 | 3,2 | 48,4 |
| 22 | 19×34 (0,160) | 0,787 | 0,38 | 3,4 | 45,1 |
| 22 | 26×36 (0,127) | 0,762 | 0,33 | 2,9 | 52,3 |
| 24 | 7×32 (0,203) | 0,610 | 0,23 | 2,2 | 76,4 |
| 24 | 10×34 (0,160) | 0,582 | 0,20 | 1,8 | 85,6 |
| 24 | 19×36 (0,127) | 0,610 | 0,24 | 2,1 | 69,2 |
| 26 | 7×34 (0,160) | 0,483 | 0,142 | 1,25 | 122,4 |
| 26 | 10×36 (0,127) | 0,533 | 0,128 | 1,13 | 136,1 |
| 26 | 19×38 (0,102) | 0,508 | 0,156 | 1,37 | 113,0 |
| 27 | 7×35 (0,143) | 0,457 | 0,112 | 0,99 | 178,7 |
| 28 | 7×36 (0,127) | 0,381 | 0,072 | 0,79 | 212,9 |
| 28 | 19×40 (0,079) | 0,406 | 0,093 | 0,82 | 186,0 |
| 30 | 7×38 (0,102) | 0,305 | 0,057 | 0,50 | 338,6 |
| 30 | 19×42 (0,064) | 0,305 | 0,061 | 0,53 | 286,4 |
| 32 | 7×40 (0,079) | 0,203 | 0,034 | 0,30 | 538,1 |
| 32 | 19×44 (0,051) | 0,229 | 0,039 | 0,34 | 447,5 |
| 34 | 7×42 (0,064) | 0,191 | 0,022 | 0,20 | 777,6 |
| 36 | 7×44 (0,051) | 1,152 | 0,014 | 0,13 | 1217,2 |
Формулы
По определению, № 36 AWG имеет диаметр 0,005 дюйма, а № 0000 – диаметр 0,46 дюйма. Соотношение этих диаметров составляет 1:92, и существует 40 калибров от № 36 до № 0000, или 39 ступеней. Поскольку каждый последующий номер датчика увеличивает площадь поперечного сечения на постоянную величину, диаметры меняются геометрически. Любые два последовательных калибра (например, Aи B) имеют диаметры, отношение которых (диаметр B÷ диаметр A) равно 92 39 {\ displaystyle {\ sqrt {92}}}(приблизительно 1,12293), а для датчиков на два шага друг от друга (например, A, Bи C), отношение Cк Aсоставляет примерно 1,12293 = 1,26098. Диаметр провода № aAWG определяется для калибра менее 00 (от 36 до 0) по следующей формуле:
- dn = 0,005 дюйма × 92 36 – n 39 = 0,127 мм × 92 36 – n 39 {\ displaystyle d_ {n} = 0,005 ~ \ mathrm {дюйм} \ times 92 ^ {\ frac {36-n} {39}} = 0,127 ~ \ mathrm {мм} \ times 92 ^ {\ frac {36-n} {39}}}
(см. ниже калибры больше, чем № 0 (т. е. № 00, № 000, № 0000).)
или эквивалентно:
- dn = e – 1.12436 – 0.11594 ninch = e 2.1104 – 0.11594 nmm {\ displaystyle d_ {n} = e ^ {- 1.12436-0.11594n} \ \ mathrm {inch} = e ^ {2.1104-0.11594n} \ \ mathrm {мм}}
Калибр можно рассчитать по диаметру, используя
- n = – 39 log 92 (dn 0,005 дюйма) + 36 = – 39 log 92 (dn 0,127 мм) + 36 {\ displaystyle n = -39 \ log _ {92} \ left ({\ frac {d_ {n}} {0,005 ~ \ mathrm {inch}}} \ right) + 36 = -39 \ log _ {92} \ left ({ \ frac {d_ {n}} {0,127 ~ \ mathrm {mm}}} \ right) +36}
, а площадь поперечного сечения составляет
- A n = π 4 dn 2 = 0,000019635 дюймов 2 × 92 36 – n 19,5 = 0,012668 мм 2 × 92 36 – n 19,5 {\ displaystyle A_ {n} = {\ frac {\ pi} {4}} d_ {n} ^ {2} = 0,000019635 ~ \ mathrm {inch} ^ {2} \ times 92 ^ {\ frac {36-n} {19.5}} = 0,012668 ~ \ mathrm {мм} ^ {2} \ times 92 ^ {\ frac {36-n} {19.5}}},
Стандарт ASTM B258-02 (2008 г. Стандартные технические условия на стандартные номинальные диаметры и площади поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников, определяют соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1,1229322. ASTM B258-02 также диктует, что диаметры проводов должны быть сведены в таблицу, содержащую не более 4 значащих цифр, с разрешением не более 0,0001 дюйма (0,1 мил) для проводов диаметром более 44 AWG и 0,00001 дюйма (0,01 мил) для провода №45 AWG и меньше.
Размеры с несколькими нулями последовательно больше, чем № 0, и могут быть обозначены с помощью «количество нулей / 0», например 4/0 для 0000. Для провода AWG m / 0 используйте n = – (m – 1) = 1 – m в приведенных выше формулах. Например, для № 0000 или 4/0 используйте n = −3.
Практические правила
Шестая степень √92 очень близка к 2, что приводит к следующим практическим правилам:
- Когда поперечное сечение Площадь провода увеличивается вдвое, AWG уменьшится на 3. (Например, два провода № 14 AWG имеют примерно такую же площадь поперечного сечения, как и один провод № 11 AWG.) Это удваивает проводимость.
- Когда диаметр провода увеличивается вдвое, AWG уменьшится на 6. (Например, AWG № 2 примерно в два раза больше диаметра AWG № 8). Это в четыре раза увеличивает площадь поперечного сечения и проводимость.
- Уменьшение десяти калибровочных номеров, например с № 12 до № 2, увеличивает площадь и вес примерно на 10 и снижает электрическое сопротивление (и увеличивает проводимость ) примерно в 10 раз.
- При том же сечении алюминиевый провод имеет проводимость примерно 61% от меди, поэтому алюминиевый провод имеет почти такое же сопротивление, как и провод. медный провод меньше на 2 размера AWG, имеющий 62,9% площади.
- Сплошной круглый провод 18 AWG имеет диаметр около 1 мм.
- Примерное сопротивление медного провода можно выразить следующим образом:
Приблизительное сопротивление медного провода AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м 0,1 0,32 10 1 3,2 20 10 32 30 100 320 1 0,125 0,4 11 1,25 4 21 12,5 40 31 125 400 2 0,16 0,5 12 1,6 5 22 16 50 32 160 500 3 0,2 0,64 13 2 6,4 23 20 64 33 200 640 4 0,25 0,8 14 2,5 8 24 25 80 34 250 800 5 0,32 1 15 3,2 10 25 32 100 35 320 1000 6 0,4 1,25 16 4 12,5 26 40 125 36 400 1250 7 0,5 1,6 17 5 16 27 50 160 37 500 1600 8 0,64 2 18 6,4 20 28 64 200 38 640 2000 9 0,8 2,5 19 8 25 29 80 250 39 800 2500
И что же делает Nordost?
Наиболее логичную вещь – он использует множество достаточно тонких медных проводников, поверхность которых дополнительно отполирована и покрыта серебром, то есть создаёт практически идеальные условия для прохождения сигнала, именно с инженерной точки зрения.
Среди самых важных составляющих конструкции кабеля – не только проводник, но и изолятор, т. е. диэлектрик. Самый распространённый изолятор – поливинилхлорид, но даже из названия ясно, что он далеко не самый безопасный. Чуть получше (и подороже) – полиэтилен, затем идет полипропилен и на вершине расположился политетрафторэтилен, он же фторопласт, он же тефлон.
Многослойная конструкция кабеля
Естественно, что он же и самый дорогой, хотя и ему (по качеству, а не по стоимости) далеко скажем до такого изолятора, как воздух, который в этом плане практически идентичен вакууму. Кабели Nordost серии Valhalla стали первыми, использующими микромонофиламентную технологию. Она заключается в том, что проводник сначала обматывается по спирали с большим шагом тефлоновой нитью, а уже затем усаживается в тефлоновую трубку. В итоге контакт проводника с тефлоном составляет единицы процентов, а основой диэлектрик – воздух.
Кабель изготовлен по технологии Dual Micromonofilament
Ещё один плюс тефлона – это удивительное сочетание гибкости и жёсткости. За счёт первого качества его практически невозможно переломить, даже после бесчисленных изгибных нагрузок, а за счет второго у кабеля сохраняется стабильная геометрия, что позволяет контролировать не только его сопротивление, но также индуктивность и емкость, не менее важные параметры при передаче сложных сигналов.
Виды проводников
Есть разные токопроводящие товары, давайте рассмотрим их более подробно.
Провод
Обычно это несколько проволок, скрученных между собой. Может иметь изоляцию или нет. Популярный вид для монтажа проводки в деревянных строениях. Из него же делается обмотка для двигателя.
Из особенностей:
- устойчивость;
- заизолированные или голые контакты;
- медная или алюминиевая жила.
Кабельные изделия
Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.
Существующие подвиды:
- связной;
- контрольный;
- для радиочастот;
- силовой.
Шнур
Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.
Таблица перевода кабеля и провода AWG в миллиметры
Чтобы не пересчитывать калибр каждого проводника на диаметр в квадратных миллиметрах на калькуляторе, можно прибегнуть к помощи таблицы с готовыми цифрами:
| Калибр | Диаметр мм | Поперечное сечение мм2 |
| 0000 | 11,68 | 107 |
| 000 | 10,40 | 85 |
| 00 | 9,26 | 67,4 |
| 8,25 | 53,5 | |
| 1 | 7,34 | 42,4 |
| 2 | 6,54 | 33,6 |
| 3 | 5,82 | 26,7 |
| 4 | 5,18 | 21,2 |
| 5 | 4,62 | 16,8 |
| 6 | 4,11 | 13,3 |
| 7 | 3,66 | 10,5 |
| 8 | 3,26 | 8,37 |
| 9 | 2,90 | 6,63 |
| 10 | 2,58 | 5,26 |
| 11 | 2,30 | 4,17 |
| 12 | 2,05 | 3,31 |
| 13 | 1,82 | 2,62 |
| 14 | 1,62 | 2,08 |
| 15 | 1,45 | 1,65 |
| 16 | 1,29 | 1,31 |
| 17 | 1,15 | 1,04 |
| 18 | 1,02 | 0,82 |
| 19 | 0,91 | 0,65 |
| 20 | 0,81 | 0,51 |
| 21 | 0,72 | 0,41 |
| 22 | 0,64 | 0,32 |
| 23 | 0,57 | 0,25 |
| 24 | 0,51 | 0,20 |
| 25 | 0,45 | 0,16 |
| 26 | 0,40 | 0,12 |
| 27 | 0,36 | 0,10 |
| 28 | 0,32 | 0,08 |
| 29 | 0,28 | 0,06 |
| 30 | 0,25 | 0,05 |
| 31 | 0,22 | 0,04 |
| 32 | 0,20 | 0,03 |
| 33 | 0,18 | 0,02 |
| 34 | 0,16 | 0,0201 |
| 35 | 0,14 | 0,016 |
| 36 | 0,12 | 0,012 |
| 37 | 0,11 | 0,01 |
| 38 | 0,10 | 0,007 |
| 39 | 0,08 | 0,006 |
| 40 | 0,07 | 0,005 |
Расчётные формулы
При рассмотрении проводников с американской маркировкой часто возникает вопрос, сколько миллиметров имеет в сечении тот или иной калибр. Для перевода дюймов в миллиметры существует формула, применяемая для изделий с одной жилкой. Она имеет такой вид:
dn = 0,005 inch * 92 (36-n)/39 = 0,127 mm *92 (36-n)/39.
Литера n обозначает номер, присвоенный системой, действующей в США. Из этого получается, что 0,005 дюйма эквивалентны 0,127 миллиметра.
Используемые в данной формуле цифры обусловлены связанными с американской кодировкой историческими фактами. Когда система только вводилась в употрeбление, диаметру проводника 0,005 дюйма присваивался код 36. В ту эпоху такие проволоки были самыми тонкими из всех используемых в продукции данного вида. Толще всех были изделия, обозначаемые как 0000 (они имели 0,46 дюйма в поперечнике). Как и 000, и 00, это были проводники, превышающие по толщине типовую заготовку, маркировавшуюся нулем. Если разделить максимальное из использовавшихся значений на минимальное (0,46/0,005), получится как раз 39. Между этими величинами располагается 38 промежуточных, и отношение между их значениями является константой. Частное показателей проводников, маркируемых номерами, находящимися рядом, равно 1,123. Эта величина – корень 39-й степени из числа 92.
При расчете показателей толстых проводников (00, 0000 и подобные) в роли числа n выступает отрицательная величина. Чтобы ее найти, нужно из количества нулей в калибре вычесть единицу, затем взять отрицательное число, по модулю равное получившемуся. К примеру, в случае продукции 000 искомое число равно -2. Если стоит обратная цель – найти номер продукта по системе США при известных параметрах поперечного сечения, подойдет следующее выражение:
n = -39*log92(dn/0,127 mm) + 36.
Помимо этого, для определения нумерации образца по одной из систем можно использовать онлайн калькулятор. В поля формы вводятся известные параметры и после нажатия кнопки, инициирующей перевод единиц, на экран выводится код продукции в другой системе.
PoE
Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.
Большая эффективность
Характеристики кабелей 28 AWG соответствуют требованиям стандарта TIA 568-C.2 (и даже превосходят их), эти кабели проходят все необходимые тесты. Но на сегодняшний день в стандарт включены только кабели 22-26 AWG. Вполне вероятно, что в новой версии стандарта в него добавят и 28 AWG. Еще одним достоинством кабелей 28 AWG является то, что в их тонких проводниках выше уровень NEXT и PS-NEXT, так как в них меньше меди в оболочке. Высокий уровень NEXT — хороший показатель производительности кабеля, потому что величина полосы пропускания (Bandwidth) рассчитывается как разность между значением NEXT и затуханием: Bandwidth = NEXT — Insertion Loss.
