Что такое РОЕ питание в IP-камерах видеонаблюдения

Что такое питание через Ethernet

Power over Ethernet – это когда вы используете один сетевой кабель – CAT5e, CAT6 или более высокого класса – для передачи сигналов данных и электроэнергии на устройство.

Да, по-прежнему нужно провести провод, но только один. Кроме того, сетевые кабели гораздо проще монтировать, чем электрические провода – вам не понадобится электрик.

PoE – кабели и типы устройств

PoE работает со всеми сетевыми кабелями. Однако, как правило, кабель более высокого качества (чистая медь) всегда лучше для PoE, чем кабель более низкого качества (алюминий с медным покрытием).

Что касается скорости сети, PoE придерживается общих стандартов сетевых кабелей. В настоящее время PoE доступен от Fast Ethernet (10/100 Мбит/с) до 10 Гбит/с Multi-Gig.

Но, PoE включает в себя больше, чем просто сам кабель. Это потому, что при подключении устройства к источнику питания мы фактически задействуем три элемента: источник питания, кабель и само устройство.

Поскольку вы не можете подключить сетевой кабель напрямую к настенной розетке, вам нужно что-то на этом конце, чтобы облегчить потребление энергии. В мире PoE это устройство, которое подаёт питание, официально называется устройством источника питания (PSE – power sourcing equipment). Для простоты его также называют источником питания.

Устройство, получающее электроэнергию по сетевому кабелю, официально называется питаемым устройством (PD – powered device) или энергоприёмником.

Давайте узнаем о них больше.

Устройство источника питания (PSE) – power sender

Power sender – это устройство, работающее как источник питания; вы подключаете один конец сетевого кабеля к этому устройству. Этот конец также связан с роутером или коммутатором. Устройство PSE всегда имеет адаптер питания для питания от розетки.

Типичным примером устройства PSE является инжектор PoE (или адаптер PoE), тип соединителя Ethernet, который также подключается к настенной розетке.

Инжекторы популярны, потому что они добавляют возможность PoE к существующему обычному коммутатору или роутеру. В качестве альтернативы существуют коммутаторы PoE и роутеры PoE со встроенной функцией PoE для некоторых или всех сетевых портов.

Вот как использовать инжектор:

  • Подключите его к сети. Все инжекторы PoE поставляются с адаптером питания.
  • Подключите его сетевой порт без PoE к существующему коммутатору или роутеру.
  • Подключите один конец сетевого кабеля к его порту PoE. Этот кабель теперь готов к работе с PoE и может использоваться для передачи данных и питания на устройство PoE.

Типичный инжектор PoE представляет собой адаптер питания с двумя сетевыми портами. Порт PoE доставляет как сигналы данных, так и питание на конечное устройство, а обычный сетевой порт подключается к коммутатору или роутеру существующей сети

Устройство с питанием (PD) – приёмник энергии

Приёмник питания – это конечное устройство, такое как IP-камера, точка доступа Wi-Fi или IP-телефон, готовое к PoE.

Вы подключаете другой конец упомянутого выше сетевого кабеля с поддержкой PoE к этому устройству, и оно будет получать питание и данные.

В отличие от описанного выше случая PSE (источник/передатчик питания), вы не можете добавить PoE к существующему устройству (приёмнику питания). На принимающей стороне само устройство должно иметь встроенную поддержку PoE с самого начала.

Иногда, хотя и редко, мы получаем PSE и PD в одном аппаратном блоке для переадресации PoE. Например, когда камера PoE имеет второй сетевой порт с поддержкой PoE для питания другой камеры PoE в гирляндной схеме.

Чтобы это работало, PSE должен обеспечивать достаточную мощность для обоих устройств PoE, что приводит нас к различным стандартам PoE.

PoE для видеонаблюдения. Стандарты, параметры, схема подключения.

Он использует потенциал Ethernet, т.е. обычных кабелей локальной сети.

Что такое PoE?

Существует 3 стандарта PoE.

  1. PoE – IEEE 802.3af – Первое поколение PoE обеспечивает до 15,4 Вт мощности для каждого подключенного устройства.
  2. PoE+ – IEEE 802.3at – Этот стандарт обеспечивает до 30 В на устройство. Это позволяет PoE+ подавать питание на более мощные устройства, такие как камеры наблюдения PTZ (Pan-Tilt-Zoom) и мощные беспроводные точки доступа 11n.
  3. IEEE 802.3bt – эта технология обеспечивает до 51 Вт по одному кабелю, где используются все четыре пары кабеля витой пары LAN.

Как работает PoE? Алгоритм подачи питания на устройство POE.

Подача энергии осуществляется только после согласования мощности между потребляющим устройством и поставляющим устройством. Это происходит автоматически за доли секунды. Большое преимущество – безопасность! Например, вы взяли инжектор питания PoE и случайно подключили выход PoE к компьютеру на сетевой карте. Инжектор проверит, что НИЧЕГО не требует питания, НИЧЕГО не будет реагировать, питание не будет подаваться, ничего не будет гореть. (Это не относится к пассивному PoE).

1) Сначала проверяется наличие питания на подключенном устройстве. Подайте напряжение в диапазоне от 2,8 В до 10 В и определите входное сопротивление подключенного устройства. Если параметры соответствуют требованиям, блок питания переходит к следующему шагу.

2) Блок питания определяет потребляемую мощность подключенного устройства, чтобы впоследствии управлять этой мощностью.

После классификации устройства на него подается полное напряжение 48 В с фронтом нарастания не более 400 мс, и источник питания начинает контролировать его работу:

  • Если устройство потребляет менее 5 мА в течение 400 мс, подача питания прерывается;
  • Если сопротивление подключенного устройства превышает 1980 кОм в течение 400 мс, подача питания прерывается.
  • Если потребляемый ток превышает 400 мА в течение 75 мс, подача питания прерывается.

Какое напряжение подается на POE для ip-камер?

При тестировании устройства подается напряжение 3-10 В. При обнаружении устройства на камеру подается напряжение 48 В (36-57 В).

Требования к POE по кабелю витой пары

  • Требуется кабель “витая пара”, категория не ниже cat.5e (4x2x0.5);
  • Витая пара должен быть меднымКабель витой пары должен быть медным, а не омедненным;
  • Толщина проводника должна быть не менее 0,51 мм (24 AWG);
  • Сопротивление в кабелях не должно быть больше 9,38 Ом/100м (большее значение приводит к большим потерям мощности).

Стандарты 802.3af и 802.3at определяют длину кабеля витой пары для PoE как 100 м. Однако на практике рекомендуемая максимальная длина кабеля не должна превышать 75 м.

О том, как выбрать кабель витая пара для дома, можно прочитать здесь: https://stroilenta.ru/vitaya-para-utp/

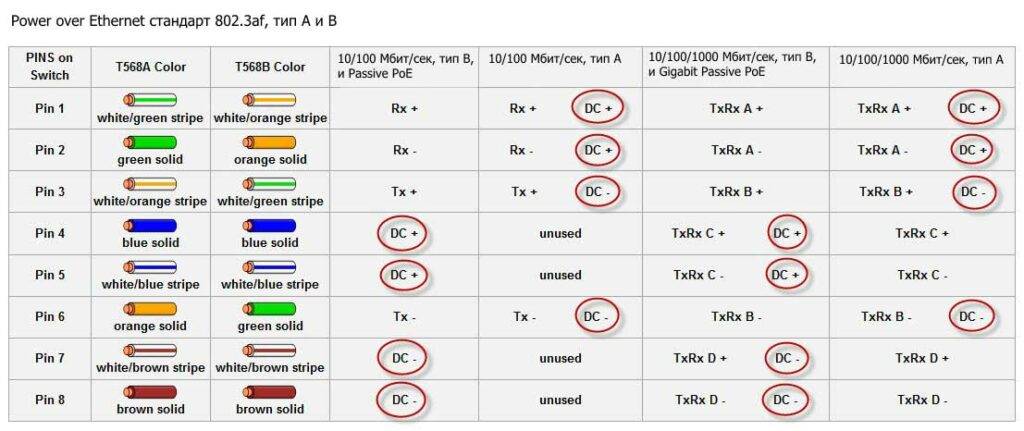

Распределение контактов в кабеле POE. Как обжать кабель POE.

Если с обеих сторон сети установлены устройства, работающие в стандарте 802.3af/802.3at, расположение выводов не имеет значения, поскольку энергопотребляющее устройство может работать в обоих стандартах

Однако при подключении устройств с разными стандартами это может быть важно

Прямой обжим

Прямой обжим кабеля витой пары к разъему RJ45 568В.

Привет всем, сегодня мы рассмотрим все возможные технологии PoE. Давайте начнем с вопроса – что это вообще такое? Power-over-Ethernet (декодирование) – это технология, появившаяся в местах, где невозможно обеспечить выделенную розетку для оборудования. Он часто используется в IP-телефонии и камерах видеонаблюдения. Питание поступает по обычному кабелю Ethernet и подается через специальный порт PoE на коммутаторе или маршрутизаторе.

Блоки питания

Питание IP видеокамер может осуществляться с любого источника питания, который выдаёт соответствующее напряжение и подходит по рабочему току, но с учётом некоторых требований.

В системе видеонаблюдения, камеры являются основным потребителем, поэтому при выборе блока питания следует ориентироваться именно на них. Главное требование, предъявляемое к блоку питания систем видеонаблюдения – это возможность непрерывной работы.

Кроме того источник питания должен обеспечивать 30 % запас по току исходя из суммарной мощности всех, подключенных к блоку, видеокамер.

В паспортах на камеры обычно указывается ток, но потребляемую мощность легко вычислить по формуле P=U*I. Если в паспорте указана потребляемая мощность, то несложно вычислить и ток. Блок питания обязательно должен быть стабилизированным и иметь защиту от перегрузок и короткого замыкания.

Важным для питания IP видеокамер и работы всей системы видеонаблюдения, является непрерывная подача электроэнергии даже при пропадании сетевого напряжения. Это значит, что необходимо использовать бесперебойные источники питания (ИБП), в корпусе которых находится аккумулятор, который сможет обеспечить работу в течение некоторого времени.

Конечно, это имеет смысл лишь в том случае, когда все элементы, а особенно видеорегистратор, так же имеют бесперебойное питание.

Если все компоненты снабжены блоками питания с аккумулятором, то очевидно, что время работы в автономном режиме у всех узлов должно быть одинаковым.

Достаточно часто используются многоканальные блоки питания, которые имеют несколько независимых выходов для потребителей. Все каналы, абсолютно независимы и при выходе из строя одного из каналов, остальные остаются работоспособными.

Минус такой системы заключается в том, что каждый канал придётся разводить на свою группу потребителей, что подразумевает использование большого числа проводов.

Почему технология Power over Ethernet – это круто

PoE устраняет необходимость в сетевой розетке рядом с конечным устройством (PD). И это подразумевает несколько важных вещей:

  • Гибкость: сетевой кабель можно проложить в любом месте, даже в узких углах. Без электрической розетки конечное устройство может находиться где угодно, в том числе на открытом воздухе.
  • Наведение порядка: PoE может значительно сократить количество проводов, поскольку вам не понадобится шнур питания, что делает его отличным выбором для офисных устройств, таких как IP-телефон.
  • Экономия: вам не нужно будет тратить время (и деньги) на установку электропроводки и розеток, для чего потребуется лицензированный электрик, если вы хотите сделать это правильно.

PoE надёжен – в конце концов, это настоящая проводка. Устройства PoE защищены от распространенных проблем, связанных с питанием, таких как скачки напряжения, перегрузка или неисправная проводка. В случае опасности инжектор питания или коммутатор PoE, скорее всего, первыми пострадают.

PoE против Wi-Fi против PowerLine

PoE расширяет сеть до одного устройства за раз и, следовательно, не может заменить Wi-Fi. Но это может улучшить покрытие Wi-Fi.

Например, используя точки доступа PoE, вы можете легко расширить свою сеть Wi-Fi до места, где нет розетки (например, на потолке склада или в середине большого двора) без ущерба для производительности.

С другой стороны, Powerline, как правило, является противоположностью Power over Ethernet – это полезно, когда розетки есть в месте, куда не могут добраться сетевые кабели.

Однако, с точки зрения производительности сети PoE быстрее и намного надёжнее. Тем не менее, когда вы можете выбирать между ними, PoE – это то, что вам нужно.

В общем, если вы живёте в большом доме, имеете большой склад или хотите разместить сетевое устройство на улице или в нестандартном месте, PoE пригодится. Это гораздо более быстрое и доступное решение, чем установка силовых кабелей и розеток.

Понятие технологии РoE

PoE питание обеспечивает электробезопасность системы видеонаблюдения

Аббревиатура «РоЕ» получена от первых букв слов английского выражения Power over Ethernet, или питание по локальной сети.

Для подачи напряжения на камеры используют единый кабель PoE для видеонаблюдения, по которому также транслируется видеосигнал.

РоЕ питание применяют в IP телефонии (телефоны VoIP), создании локальных сетей в частных домах и на предприятиях, при подключении устройств, соединённых в сеть Wi-Fi.

Преимущества способа

Использование общего кабеля имеет ряд преимуществ:

  • снижаются затраты на приобретение соединительных проводов,
  • монтажные работы упрощаются,
  • для работы камер не нужны розетки и блоки питания в месте установки,
  • электробезопасность обеспечивается уровнем напряжения, проходящем по витой паре (до 48 В),
  • осуществляется централизованной контроль работы всех подключённых устройств и аварийное отключение,
  • меньше портится внешний вид помещений.

Недостатки метода

PoE-сплиттер стандарта IEEE 802.3af/at IP06S60-24

При длине провода более 100 метров возрастает сопротивления проводов, следовательно, падает напряжение на камере. Это может привести к отключению аппаратуры.

РоЕ аппаратура стоит дороже, что влечёт повышенные финансовые затраты на приобретение видеорегистраторов или роутеров, для трансляции сигнала в сеть.

Максимальная мощность аппаратуры в одном канале не может превышать 15 или 25 Вт для самых распространённых стандартов IEEE 802.3af и IEEE 802.3at. Это накладывает ограничение на выбор устройств. Критерий важен для уличных камер, которые потребляют дополнительную энергию на инфракрасную подсветку и обогрев в холодное время года.

Для регистраторов потребуется мощный блок питания, который также стоит дороже аналогов.

При подборе аппаратуры необходимо выбирать модели камер и регистраторов, поддерживающие стандарт подключения.

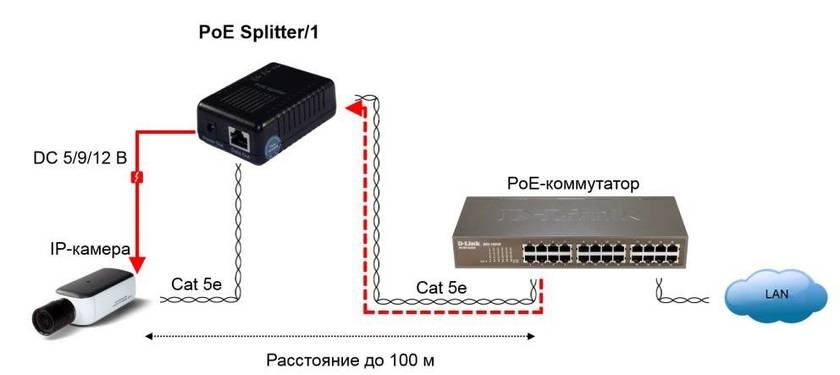

PoE-сплиттер

При данном способе подключения необходимо тщательно подбирать можность источника питания, и его потребителя.

PoE инжектор

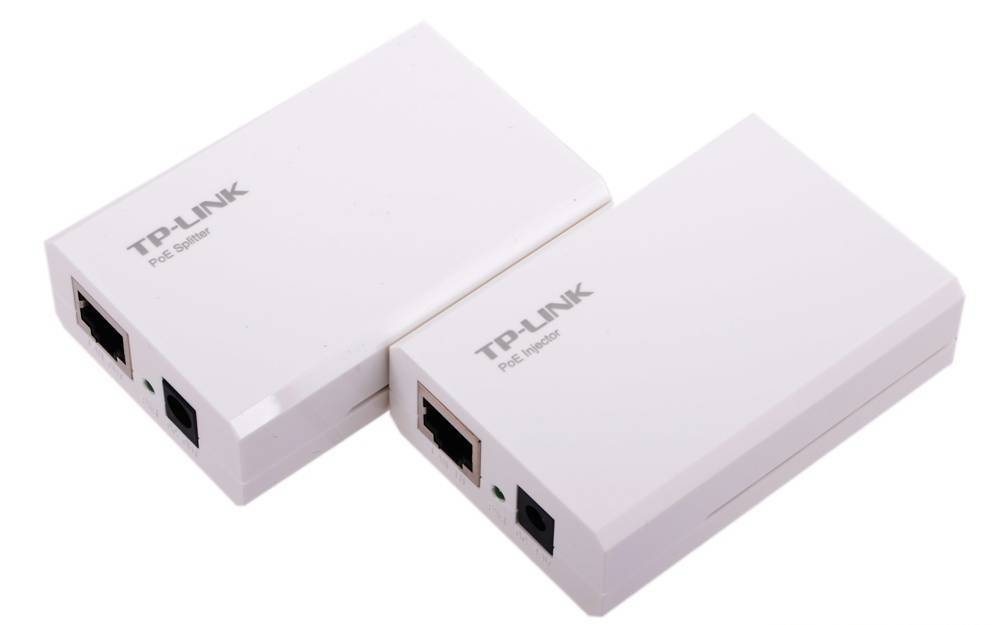

Существует два вида устройств — PoE сплиттеры и PoE инжекторы. Со сплиттером мы разобрались, а как работает PoE инжектор?

На примере. Представим, что в вашей инфраструктуре используется коммутатор без поддержки PoE, сетевой кабель передает только данные.

Как подключить и подать питание по витой паре на устройства с поддержкой этой технологии в такую систему? Как раз в таких случаях и используется PoE инжектор, который служит для подачи в сетевой кабель электрического напряжения.

PoE инжектор подключается и к RJ45, и к источнику питания. В итоге, на входе PoE инжектор получает данные, а на выходе — и данные, и электрическое напряжение, которое может использоваться для подключения устройств с поддержкой этой технологии.

PoE адаптер

Это AC-DC преобразователь со встроенным сплиттером и стабилизатором на выходе. PoE адаптер не использует фантомное питание а использует свободные пары (что означает невозможность использования гигабитных портов, невозможность использования двухпарных кабелей, невозможность расшаривания кабеля). Отличие от сплиттера только в том, что адаптер, за счет повышения напряжения, поддерживает длину линии до 100м на номинальной мощности и активирует схему питания через PoE. Не факт что заработает оборудование, которое питается по стандарту PoE-B. То есть использует для питания и передачи данных те же 1, 2, 3, 6 контакты.

Требование к кабелю

  • Требуется четырехпарная витая пара категории не ниже cat.5e;
  • Витая пара должна быть медная, а не омедненная;
  • Толщина проводников не менее 0,51 мм (24 AWG);
  • сопротивление в проводниках должно быть не выше 9,38 Ом/100 м (если больше, то будет большая потеря мощности).

Стандарты 802.3af и 802.3at говорят о длине витой пары для PoE равной 100м. Но на практике рекомендованная максимальная длина кабеля не должна больше 75м. При использовании Passive PoE, длина кабеля должна быть не более 60м.

Таким образом технология PoE обладает широкими коммуникационными возможностями, позволяющими создавать сети с устройствами разного типа и предназначения. Инсталляционные затраты на системы PoE как правило гораздо ниже, чем расходы на организацию традиционных силовых распределительных систем.

Современные системы безопасности основаны на использовании IP-камер. Улучшить качество их работы и удобство пользования могут различные периферийные устройства. Одним из них является РОЕ-инжектор для IP-камер. Это современное оборудование решает одновременно задачи передачи питания на удаленную камеру и передачи пакетов информации по витому кабелю Ethernet.

Чтобы разобраться с POE-инжектором сначала необходимо понять что же такое poe технология?

Power over Ethernet — это технология, которая позволяет передавать электрические сигналы вместе с данными, через кабель 5 категории в народе «витая пара» по каналу сети Ethernet. Таким образом, можно питать устройства через сетевой провод rj45.

Типы и стандарты РоЕ

Технология “Power over Ethernet” имеет несколько разных видов. Возникает закономерный вопрос: “Почему так сложилось?”. Создание этой технологии в IEEE не сразу окончилось стандартизацией, поэтому различные фирмы уже успели изобрести свои собственные технологии: хоть и похожие, но все-таки отличающиеся друг от друга. Даже когда в 2009 году IEEE принял официальные стандарты, много производителей продолжили вводить именно свои способы РоЕ. Для конечных потребителей это гораздо дешевле, чем внедрять официальные стандарты IEEE 802.3af и IEEE 802.3at.

Как итог, существует три варианта РоЕ:

  • стандарт 802.3af;
  • стандарт 802.3at;
  • стандарты частных фирм (самый распространенный Passive РоЕ).

Питание с использованием витой пары, осуществляемое по первым двум стандартам, называется активным. Пассивное реализуется по стандарту Passive РоЕ.

Активное питание может классифицироваться в зависимости от типа распиновки. В целом РоЕ делится на классы исходя из типа напряжения, которое подается на порт. Все эти характеристики отображаются в технической документации производителя.

Основные характеристики

Взаимодействие активного инжектора с питаемой IP-видеокамерой на физическом уровне осуществляется согласно стандартам IEEE:

  1. 802.3af, тип 1 на 2 витые пары, максимальная мощность источника 15,4 Вт, на камере 12,95 Вт. Диапазон напряжения на камере 36-57 В, номинальное значение 48 В. Падение напряжения на расстоянии 100 м между адаптером и камерой принимается равным 8 В, соответственно нижний предел напряжения на инжекторе составит 44 В. Максимальный ток 350 мА.
  2. 802.3at (POE+), тип 2 на 2 пары, на 30/25,5 Вт. Нижняя граница по сравнению с предыдущим стандартом выше и составляет 42,5/50 В. Верхняя граница такая же: 57 В. Ток 600 мА.
  3. 802.3bt (POE++), для питания мощных камер с POE. Тип 3 на 4 пары рассчитан на 60 Вт и ток 600 мА, тип 4 на 4 пары выдает 90 Вт и ток 960 мА. Напряжение соответствует стандарту 802.3at.

Нормы IEEE предусматривают подачу питающего напряжения по следующему алгоритму:

  1. Если камера не поддерживает технологию POE, то питание на нее подано не будет.
  2. Если LAN-порт камеры рассчитан на прием питающего напряжения, инжектор установит класс питания, чтобы подать вольтаж нужной величины.
  3. Если устройство не потребляет энергию или перестало ее потреблять, подача питания на него прекращается.
  4. При перегрузке электроэнергия отключается.

Инжектор POE может снабжать электропитание IP-камерами и экономить больше пространства.

В схемах подключения видеокамер провода соответствуют перечисленным требованиям:

  1. Жила должна быть полностью медной, а не биметаллической.
  2. Сопротивление < 9,38 Ом на 100 м.
  3. Толщина проводника — 0,51 мм или больше. В американской системе это соответствует калибру 24 AWG.
  4. Категория витой пары — не ниже 5е.
  5. Производитель выбирается из числа проверенных, иначе подделки послужат причиной выхода из строя сетевых элементов.

Пассивные девайсы работают в диапазоне от 18 до 48 В и не поддерживают правила и протоколы IEEE, за некоторыми исключениями. Так, разработчики той или иной компании-производителя пассивных устройств могут добавить к функционалу анализ электрических параметров линии и защиту от короткого замыкания. Стандарты IEEE при этом не выдерживаются, поскольку фирменное устройство по финансовым соображениям предназначено для работы в среде изделий этой же компании.

Основные характеристики

Основными параметрами, по которым выбирается poe коммутатор для видеонаблюдения, являются:

  • число портов, есть приборы на 8 портов и более. Существуют устройства poe с 16 портами, выбор обусловлен количеством подключаемой аппаратуры;
  • скорость портов. — 10/100/1000 Мб;
  • мощность портов. Находится в пределах 15,4-30 Вт
  • требуемое расстояние передачи питания для ip камер.

Важно правильно рассчитать необходимую мощность. Для этого следует оценить суммарное потребление оконечных устройств. Делать это желательно с запасом

Далее нужно ознакомиться со спецификацией коммутатора, посмотреть, какую мощность обеспечивает каждый из портов. Например, 8 port — до 7,5 Вт. Оценка производится по пиковой нагрузке

Делать это желательно с запасом. Далее нужно ознакомиться со спецификацией коммутатора, посмотреть, какую мощность обеспечивает каждый из портов. Например, 8 port — до 7,5 Вт. Оценка производится по пиковой нагрузке.

Хотя технология обеспечивает передачу электропитания на расстояние до 100 метров, максимально значение использовать нежелательно. На практике длина линии не должна превышать 85 метров. Это поможет избавиться от влияния факторов, могущих негативно сказаться на качестве передачи: наводки, перегибы проводов и др.

Технология разрабатывалась с целью сократить затраты на прокладку сетей в офисах и промышленных предприятиях. Но вскоре она получила популярность у физических лиц, так как упрощает подключение оборудования.

Ну и напоследок ответ на вопрос: какие устройства выбрать?

Выбор питающего устройства

Когда говорят о выборе устройства-источника для питания PoE, имеют в виду end-span, и обычно это коммутатор. Коммутатор — самый используемый вариант, они применяются и в IP телефонии, и видеонаблюдении, и при развешивании точек доступа, и при расстановке всевозможных датчиков охранных систем, контроллеров СКУД и так далее.

Тут важно учитывать несколько факторов:

  1. Совместимость сверху вниз. То есть более современное устройство, поддерживающее последний стандарт IEEE 802.3bt может использоваться для подключения и питания более старых устройств. А вот наоборот — нет.
  2. Удаленность PD (питаемых устройств). Помимо длины, которая есть «здесь и сейчас», стоит задуматься о будущем. Например, если будет расширяться складская территория, или намечается переезд офиса. Лучше заложить некоторый запас характеристик «на перспективу».
  3. Управление устройствами. Помимо варианта ««зайти» на коммутатор и вручную выключить-включить питание», существуют и другие возможности управления, например, с использованием протокола LLDP для видеокамер.
  4. Защита от импульсных перенапряжений (УЗИП) и других вредных факторов.

У Zyxel есть коммутаторы, которые советуют всем указанным выше требованиям. Это модели новой серии GS1350. Мы уже писали о них ранее Данная серия изначально позиционировалась как «Смарт-управляемые коммутаторы для систем видеонаблюдения» Однако они без проблем применяются и для других случаев, например, для питания телефонов, точек доступа и других устройств с PoE.

Рисунок 4. Специализированный управляемый коммутатор PoE GS1350-26HP.

Неуправляемые коммутаторы серии GS1300 также являются неплохим выбором. Подборку специализированных коммутаторов от Zyxel можно посмотреть на рисунке 5.

Рисунок 5. Модельный ряд управляемых и неуправляемых коммутаторов с поддержкой PoE от Zyxel.

Выбор устройства-потребителя

Обычно при выборе конечных устройств ориентируются на их потребительские характеристики, например, на качество картинки при выборе видеокамеры, поддержке Wi-Fi стандартов при выборе точек доступа и так далее.

Однако электропитание также накладывает свой отпечаток. Имеет смысл учитывать следующие факторы:

  1. Экономичность устройства.
  2. Возможности управления.
  3. Цена и качество.

Важно! Несмотря на заявленную совместимость сверху вниз не стоит 100% уповать на эту возможность. В хорошем проекте источник питания и потребители должны поддерживать один стандарт, желательно самый актуальный, иметь полную совместимость, приобретаться в расчёте на использование новых технологий, например, Wi-Fi 6

Переделка целого куска инфраструктуры, гордо именуемая «модернизацией», чаще всего обходится дороже, чем некоторые дополнительные затраты на этапе внедрения.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Полезное: Распиновка кабелей профессионального звукового оборудования

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
