Разновидности кабелей для подключения камеры видеонаблюдения

Содержание:

  • 1 Особенности современных веб камер
  • 2 Телевизоры LG
  • 3 Телевизоры Samsung
  • 4 Телевизоры Sony Bravia
  • 5 Skype и смарт ТВ
  • 6 Лучшие модели веб камер для подключения к Smart TV
  • 7 Выводы

Современные телевизоры давно вышли за рамки ретранслятора телепрограмм. Их функционал позволяет выходить в всемирную сеть и даже общаться с друзьями и близкими посредством различных мессенджеров, в том числе Skype. Но перед тем, как вы сможете насладиться общением в видео формате, потребуется подключить веб камеру к телевизору. В этой статье вы узнаете о том, как правильно это сделать и купить подходящее оборудование.

Многие пользователи пытаются напрямую соединять устройства между собой. Но это не работает. Потому что помимо подключения веб камеры к смарт телевизору, необходимо включить мессенджер, выйти в интернет и войти в свой профиль.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.

РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ КАМЕР

Для аналоговых камер используются разъемы типа BNC. Различные конструктивные исполнения могут предусматривать наличие гнезда BNC для видеосигнала, плюс- отдельного коннектора для подачи напряжения питания (непосредственно на корпусе или на гибком выводе)- вариант 1.

При отсутствии специальных соединителей (выводятся 3 гибких провода), используется схема подключения
варианта 2. Цветовая гамма проводов приводится в паспорте, чаще всего используются

  • черный- общий
  • красный- “+” питания
  • желтый (зеленый, синий)- видеосигнал.

Обратите внимание, если общий провод один- он является общим для сигнала и напряжения питания.
Напряжение питания может быть 12 Вольт постоянного тока- чаще, 220 Вольт переменного тока- реже или 24 В постоянного напряжения.

BNC разъемы для камер конструктивно по способу соединения бывают:
резьбовые, под пайку, обжим, винт.
Самые сложные в монтаже разъемы- под пайку, гораздо проще под винт(оправдано если центральная жила гибкая), обжим- требует специального инструмента.
Оптимальным считаю резьбовое соединение разъема, правда, соединение под пайку более надежно.

Несколько фотографий процесса подключения камер видеонаблюдения можно посмотреть
здесь.

Последний рисунок условно показывает основные элементы кабеля и разъема, их взаимное сопряжение.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

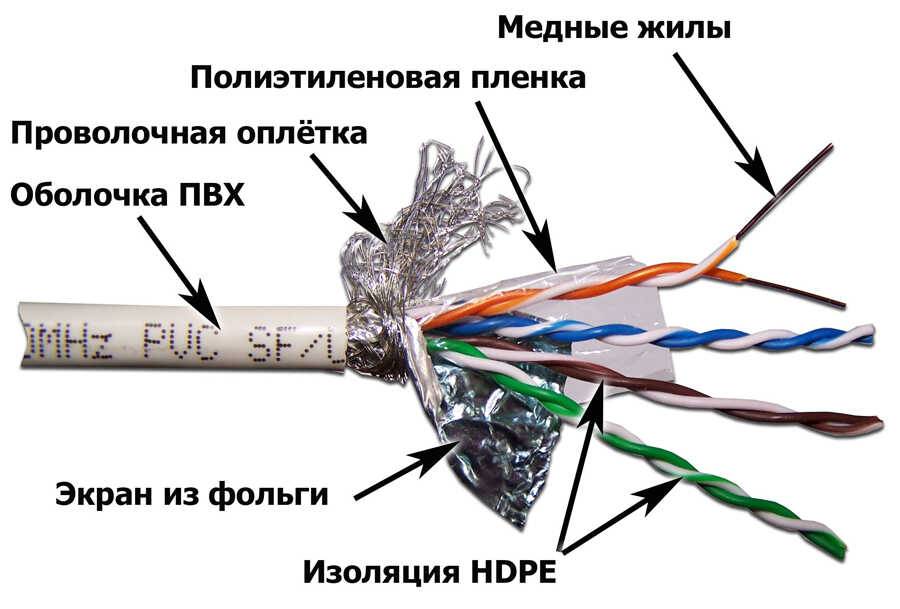

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

  • такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
  • существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
  • во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
  • при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
  • у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Автономные видеокамеры

Беспроводные камеры видеонаблюдения на батарейках могут использоваться, в системах безопасности, как в общественных зданиях, так и в бытовой сфере.

Такие камеры могут иметь два различных варианта исполнения. Первый вариант – это камеры скрытого видеонаблюдения. Они не предназначены для работы в сетях, поскольку сигнал от таких камер никуда не передаётся.

Камеры питаются от аккумулятора или батарейки и осуществляют запись видеоинформации на карту памяти. Как правило, они включаются на запись от встроенного датчика движения.

Второй вариант – это полноценные камеры видеонаблюдения, которые не предназначены для записи, а оборудованы встроенным передатчиком, который и передаёт информацию на приёмное устройство.

Применение беспроводных камер видеонаблюдения на батарейках, оправдано в тех случаях, когда по различным причинам невозможно осуществить установку и подключение проводных видеокамер.

Сигнал с камеры приходит на приёмник, который можно подключить непосредственно к монитору или цифровому видеорегистратору. Передающее устройство работает на частоте 1,2 Ггц или 2,4 Ггц. Дальность передачи может составлять 50 метров и более, но такая камера очень чувствительна к различного рода помехам.

Уровень сигнала с передатчика видеокамеры может заметно снизится, если между передающим и приёмным устройством находятся стены или окна.

Большинство моделей беспроводных камер передают цветную картинку и звук с встроенного микрофона. Примером удачного технического решения может служить камера SP3160.

Она передаёт цветное изображение и звук в хорошем качестве и имеет следующие технические характеристики:

  • Разрешение камеры 380 линий,
  • Угол обзора 620,
  • Выходная мощность передатчика 15 мВт,
  • Инфракрасная подсветка до 3 метров.

Камера работает от аккумулятора, её размеры 90 Х 30 Х 30 мм. Для организации видеонаблюдения с помощью такой камеры, необходимо приобрести приёмное устройство. Оно имеет USB-выход и может быть подключено к компьютеру или монитору видеонаблюдения оборудованному USB-входом.

Среди видеокамер с автономным питанием имеются очень перспективные энергосберегающие камеры.

Они находятся в режиме ожидания, потребляя минимальное количество энергии, но при срабатывании датчика движения, такие камеры, мгновенно активируются и начинают передавать изображение и звук на приёмное устройство. После прекращения движения, камеры вновь переходят в режим ожидания.

Следует знать, что для систем видеонаблюдения категорически нельзя использовать кабель UTP «витая пара» китайского производства с обмеднёнными стальными жилами, несмотря на его дешевизну.

Можно использовать только провод с проводниками из чистой меди, производства известных компаний.

Провод с обмеднением обеспечивает очень ненадёжный контакт с разъёмами и при его использовании придётся постоянно искать точки отказа и, в конце концов, придётся полностью переделывать всю разводку системы видеонаблюдения.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

  • Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
  • Установить видеокамеру и соединить её к передатчику.
  • Подключить передатчик к приёмнику по витой паре.
  • Приёмник соединить с видеорегистратором.
  • Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

  1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
  2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
  3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
  4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
  5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

  1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
  2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
  3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
  4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

    • Датчики температуры воздуха – общие понятия и применение
    • Закон о видеонаблюдении в общественных местах
    • Покрытие приусадебных территорий из бетона
    • Настройка IP-камеры через роутер

БЛОК ПИТАНИЯ ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

Наиболее часто для питания камер видеонаблюдения используются блоки питания (БП) напряжением 12В.

Первое на что следует обратить внимание при выборе блока питания — это его мощность (рабочий ток), которые связаны между собой следующими соотношением:

P=I*U или I=P/U, где:

  • P (Ватт) — мощность,
  • I (Ампер) — ток,
  • U (Вольт) — напряжение.

Следует заметить, что ориентироваться надо на номинальные значения тока и мощности, но никак не на максимальные (пиковые).

Теперь что касается некоторых функциональных возможностей блоков питания:

Стабилизация напряжения.

Если сетевое напряжение на объекте где установлено видеонаблюдение не подвержено скачкам и провалам, то можно использовать нестабилизированный блок, тем более он дешевле.

Защита от перегрузок и замыканий.

Главным образом — это нужно для защиты самого блока. Однако, при срабатывании он отключит все питаемые от него камеры, как следствие — система «зависнет».

На важных с точки зрения безопасности объектах для минимизации подобных рисков стоит использовать несколько источников питания (для небольших групп камер — отдельный) или многоканальные блоки с независимой защитой по каждому каналу. Кстати, это позволит предотвратить возможность взаимных помех по цепи питания.

Способ преобразования.

Импульсный блок питания при прочих равных условиях имеет меньшие габариты и вес, чем трансформаторный. Для больших токов он предпочтительнее.

Если система видеонаблюдении имеет небольшое количество камер – это может быть вариант с:

  • частным домом;
  • дачей;
  • квартирой,

то можно обойтись трансформаторным. Здесь определяющим фактором выбора будет цена. Стоит учесть, что некачественное импульсное устройство может явиться источником дополнительных помех.

Многоканальные блоки питания.

Одна из проблем, которая может встретиться при эксплаутации системы видеонаблюдения – помеха в виде полос на экране монитора. Она может быть вызвана разными причинами, в том числе и наводками на камеру или линию питания.

Через блок питания такая помеха может распространиться на все камеры системы. Чтобы этого не произошла используют многоканальные БП, в которых видеокамеры развязаны друг от друга по питанию различными схемотехническими решениями.

Как подключить IP камеру по витой паре

Для подключения IP видеокамеры используются коннекторы rg45. Витая пара для ip видеонаблюдения может быть, как 2-х парной так и 4-х. Для подключения любой ip камеры достаточно двух пар Lan кабеля. Не верьте, если кто скажет, что передача сигнала будет лучше у 4-х парного кабеля.

Технология Ethernet позволяет работать на скорости в 100 Мбит при использование всего лишь двух пар LAN кабеля, этого за глаза достаточно для любой IP системы. Обжатие коннектора в 4 пары дает возможность работы на скорости в 1Гбит, что никогда не потребуется ip видеокамере.

При подключении видеокамеры на короткие дистанции разумнее обжать 2 пары на сигнал и пустить 2 пары на подачу напряжения.

Для подключения ip видеокамеры на большие расстояние ( например до 150 метров) можно использовать POE инжектор. Для питания видеокамеры по POE необходимо обжатие 4-х пар под коннектор.

Максимальное расстояние работы IP видеокамеры по витой паре без poe инжектора не превышает 100 метров. Для увеличения дистанции работы ip видеокамеры необходимо ставить удлинитель Ethernet на каждые дополнительные 100 метров.

Обжатие 4-х парного кабеля.

Обжатие 2-х парного кабеля

Мультикабель

В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.

Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE – это применение так называемого мультикабеля.

Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.

Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.

Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:

для аналогового и AHD – кабель КВК

для цифрового (IP) – кабель UTP

здесь

Подсоединение видеокамер к компьютеру

При подсоединении механизма к компьютеру имеется возможность записывать полученную информацию на жесткий или съемный диск. Преимуществом является возможность программирования устройства (например, настроить определенное время ведения съемки). Выделяют три основных способа подключения видеоустройства к компьютеру.

Плата видеозахвата насчитывает до 16 видеовыходов. Такое количество выходов обеспечит подключение целого комплекса видеонаблюдения. В комплекте с платой можно приобрести специализированное программное обеспечение. С его помощью можно осуществлять управление системой и расширить ее функциональный набор.

Подсоединить видеокамеру можно к компьютеру посредством преобразователя USB. Такой вариант является самым бюджетным. При использовании подключения такого типа аналоговый видеосигнал может преобразовываться в цифровой. Для подсоединения видеоустройства к компьютеру используется видеосервер. С помощью этого механизма получаемый сигнал можно оцифровывать, тем самым улучшая качество изображения.

Для комплектации систем видеонаблюдения используют также IP видеокамеры. С их помощью можно вести контроль над происходящими событиями онлайн, посредством мировой паутины. Подключение таких механизмов позволяет просматривать видеоизображение с любого устройства (мобильного телефона на базе Андроид, компьютера, ноутбука и т. п.).

На видео – подключение камеры:

Критерии выбора кабеля для видеокамер


На камеры наблюдения нужно устанавливать защиту от помех

Важно подобрать правильный кабель для камеры видеонаблюдения, чтобы обеспечить стабильность всей работы системы. Для IP-устройств лучше использовать провода UTP с соединителями RJ-45, аналоговые приборы хорошо сочетаются с коаксиальными элементами, если расстояние между регистратором и устройством составляет не больше 100-300 метров

Если передача сигнала и питание проводятся при помощи одной детали, идеальным будет комбинированный вариант. Когда речь идет об установке большого количества приборов, стоит отдать предпочтение вариантам формата STP, UTP или FTP и дополнить их защитой от помех.

Наружные устройства нуждаются в проводах с защитными оболочками, сделанными из прочного полиэтилена, внутренним подойдут аналоги с ПВХ-слоем.

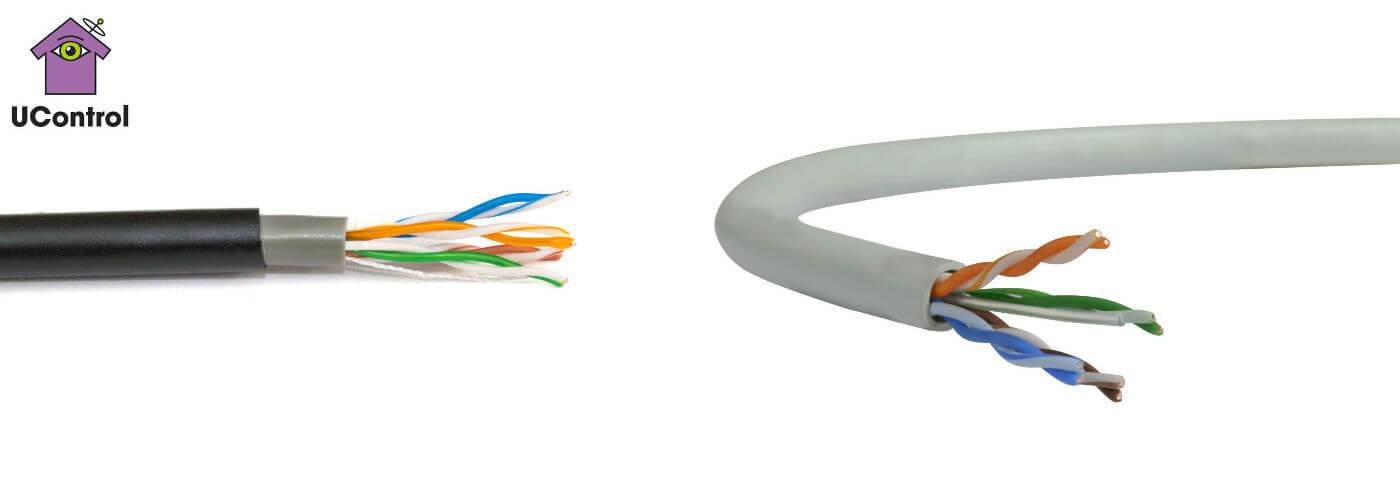

Кабель витая пара и его особенности

Проводка данного вида преимущественно используется в системах видеонаблюдения с IP-камерами при нахождении камеры на расстоянии не более 100 метров от устройства приема сигнала. Такие соединительные шнуры для видеонаблюдения передают видео- и аудиосигнал, а также могут использоваться для передачи питания на камеры (необходима поддержка камерой технологии POE, а также дополнительное оборудование). Под одной оплеткой находится большое количество проводников, что позволяет решать самые разные задачи и даже подключать дополнительный функционал (управлять микрофоном, камерами, датчиками движения). Провода из меди скручены между собой, изолированы и объединены в оболочку из пластика.

Классификация кабеля для видеонаблюдения и функции


Разновидности кабелей для камеры видеонаблюдения

Чтобы выбрать правильный кабель для видеонаблюдения, стоит заранее узнать, чем отличаются его самые популярные разновидности. От этой детали зависит скорость доставки информации от камеры к дополнительному элементу, например, микрофону. Для каждого устройства необходимо подбирать отдельный провод, соответствующий ему по характеристикам.

Коаксиальный

Коаксиальный кабель, предназначенный для видеонаблюдения, идеально подключается к устройствам аналогового вида. Внешне он напоминает провод, соединяющий антенну с телевизором или остальной техникой. Его главный плюс – максимальная прочность и защищенность от любых механических воздействий благодаря наличию экранирующей оболочки, которая также ликвидирует лишние помехи и шумы во время работы внутренней или наружной камеры. Такие провода делятся на несколько типов и отличаются техническими характеристиками.

Самыми недорогими являются варианты с маленьким диаметром сечения проводника, например, РК-75-1,5 и РК-75-2. Модели с нумерацией RG-6 и RG-11 используют для прокладывания на больших расстояниях, поскольку они имеют более толстое сечение. Дополнительно их различают по степени гибкости, толщине изоляции, числе экранирующих оболочек и уровне затухания сигнала.

Комбинированный


Комбинированный кабель для видеонаблюдения

Комбинированный вариант необходим для подключения нескольких устройств наблюдения к источнику питания, расположенному в одном месте. Он подходит для цифровых и аналоговых приборов, считается подвидом коаксиального кабеля и не уступает ему по прочности. Элемент состоит из нескольких проводов, скрученных вместе, за счет чего он способен обеспечивать удобный и быстрый доступ данных ко всем частям системы.

Модели различают по маркировке, состоящей из комбинаций цифр в сочетании с буквами. Цифра перед обозначением буквенного типа определяет число проводов под покрытием, стандартно это 2 или 4 штуки. Десятичные дроби после креста означают диаметр поперечного сечения жилы. Его стандартное значение равно 75 Ом и должно быть таким же у камеры, приемника и кабеля, чтобы сигнал передавался чисто и без помех.

Витая пара


Оптический кабель для камеры наблюдения

Витая пара применяется для видеонаблюдения отдаленного вида, эти провода способны обеспечивать передачу информации на дистанции до 3 км. Плюс кабеля в его универсальности, поскольку все нужные проводники содержатся в нем под одной оплеткой. Он позволяет подключать сразу несколько устройств и является наиболее удобным вариантом.

Оптоволоконные

Оптоволоконный кабель подходит для систем видеонаблюдения различного типа, поскольку считается самым прочным, если сравнивать его с аналогами. Эти провода не подвергаются электромагнитным колебаниям, способны передавать данные на большие дистанции без затухания сигнала.

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

  1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
  2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
  3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
  4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
  5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
  6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
  7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Что представляют из себя прямой и перекрестный кабель?

Что такое прямой кабель?

Прямой кабель (англ. straight through cable)- это один из типов кабеля витая пара, который используется в локальных сетях для соединения компьютера с сетевым концентратором, например, маршрутизатором. Данный тип кабеля часто также называют патч-кабелем, он используется как альтернатива беспроводному соединению, при котором один или более компьютеров связываются с маршрутизатором посредством беспроводного сигнала. В прямом кабеле контакты проводов соответствуют контактам на другой стороне. В прямом кабеле использован один стандарт расположения проводов, то есть на обоих концах использован либо стандарт T568A, либо T568B. Ниже приведена схема прямого кабеля, в котором контакты передачи на обоих концах провода расположены в соответствии со стандартом T568B.

Что такое перекрестный кабель?

Ethernet перекрестный кабель (англ. crossover cable) представляет собой перекрестный кабель для Ethernet , используемый для подключения вычислительных устройств вместе непосредственно. Чаще всего он используется для соединения двух устройств одного типа, например, двух компьютеров (через их контроллеры сетевого интерфейса ) или двух коммутаторов друг к другу. Напротив, прямые соединительные кабели используются для подключения устройств разных типов , например компьютера, к сетевому коммутатору. В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи: Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Компьютер с компьютером Компьютер к портом Ethernet маршрутизатора

Вывод

В зависимости от типа используемых камер, их расстояния от рекордера и источника питания, места использования, наличия источников помех и, безусловно, финансовых возможностей покупателя, можно подобрать тот или иной кабель для видеонаблюдения. От правильного выбора во многом зависит качество изображения, стабильность передачи сигнала и функционирование всей системы в целом.

_________

ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
