Как построить четырехскатную крышу с мансардой: рекомендации, фото

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

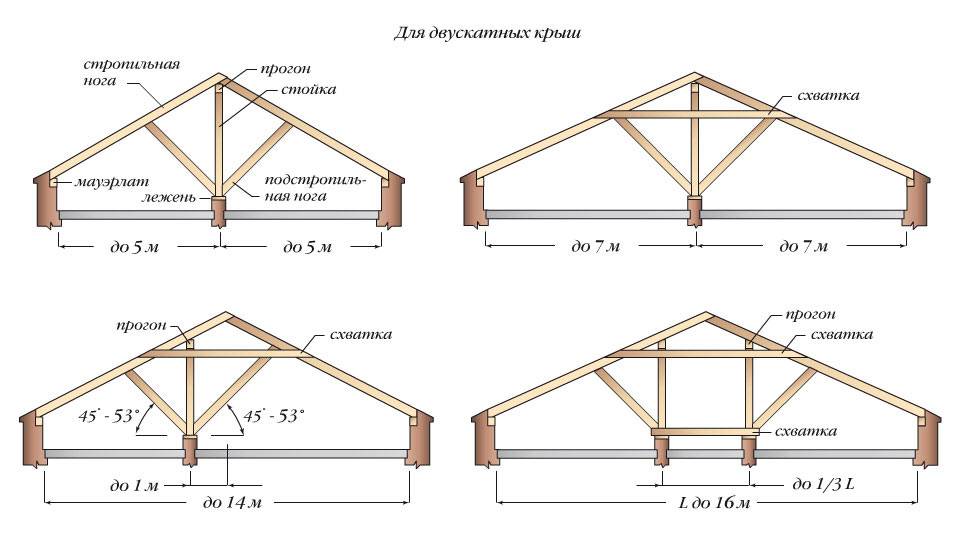

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

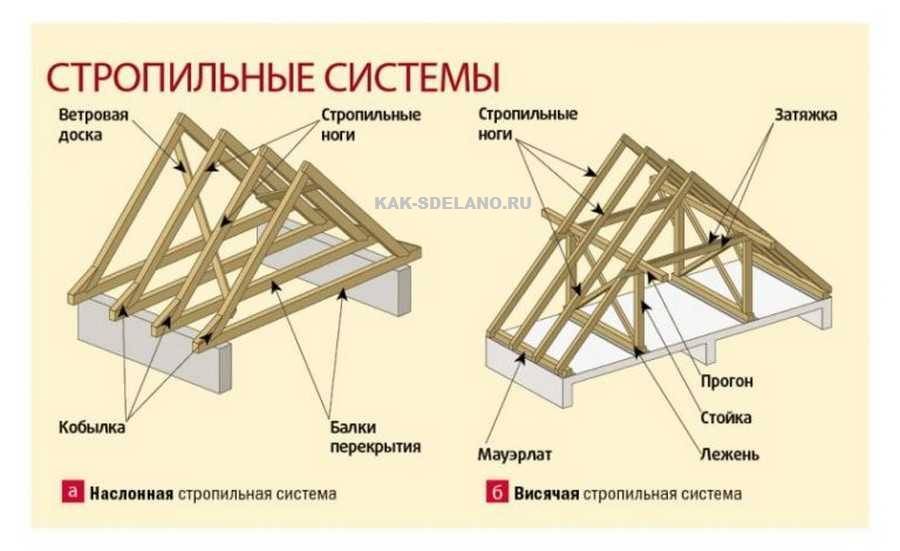

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет). Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям. Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков. Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким

Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки. Вальмовая кровля красива

Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

• Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

  Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

• Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

  Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.





















• Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

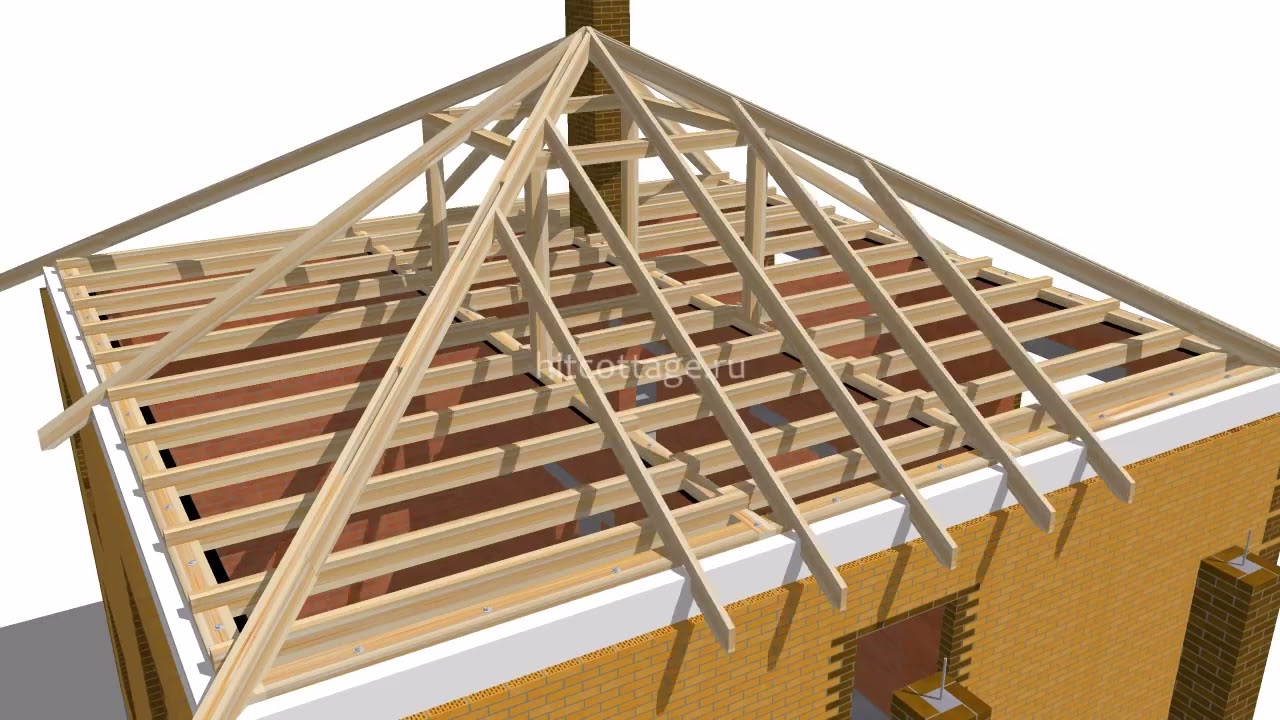

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

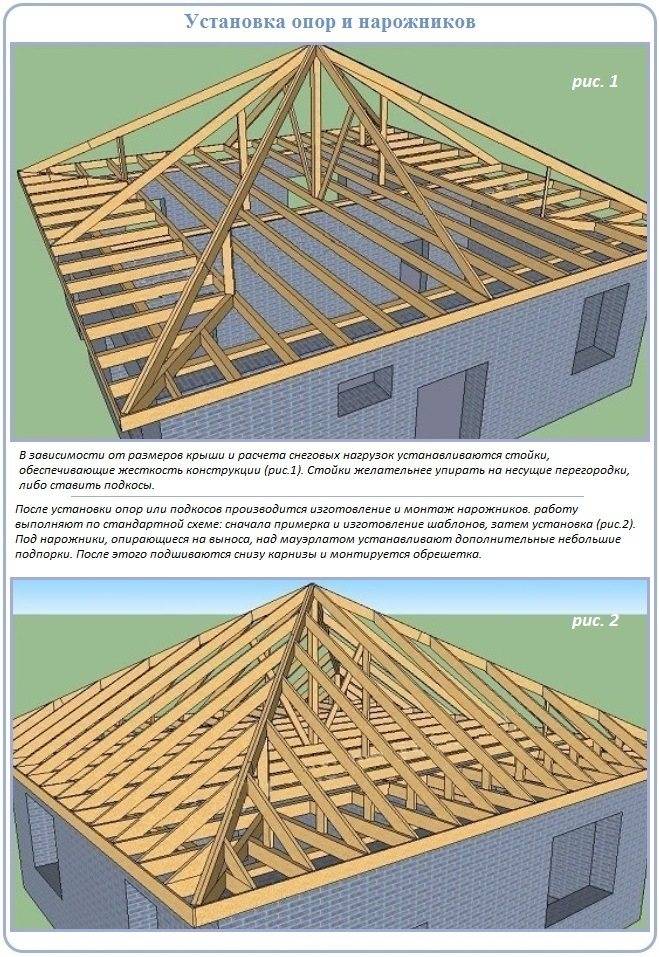

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Invalid Displayed Gallery

Мансардные крыши бывают:

1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

5. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
6. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
7. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Под мансарду может быть переоборудована крыша любой конструкции

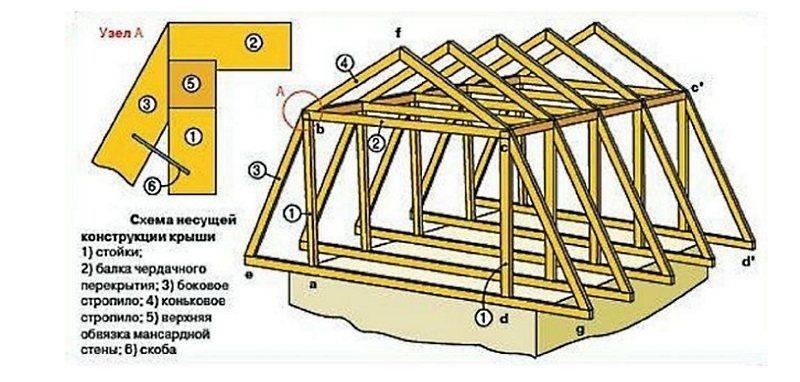

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.
