Мансарда и чердак: принципиальные отличия
Чердачное помещение
В плане утепления чердак различается как теплый и холодный. В большинстве случаев его оставляют без утепления
Дополнительные затраты на утепление требуются тогда, когда предполагается его эксплуатация.
При этом следует уделять внимание созданию правильной вентиляции помещения. Это связано с тем, что не удаленная влага приводит к образованию конденсата, что отрицательно влияет на долговечность материалов стропильной конструкции.
При сооружении холодного чердака теплоизоляция создается на верхнем этаже, а вентиляционные каналы выводятся за пределы здания на крышу. Это позволяет полностью удалять использованный воздух.
Теплый чердак предусматривает пребывание нагретого воздуха в помещении. Отвод его производится посредством сооружения вытяжной шахты или организацией на коньке и в подшивке выходов.
Чердак
В этом случае кровельная конструкция обустраивается изначально с проветриванием, и движение воздуха происходит с нижних горизонтов вверх под кровлей. Места, где возможны потери тепла, изолируются.
Мансарда
С точки зрения науки мансарда — это этаж, расположенный в чердачном пространстве, ограждением конструкции при этом являются поверхности кровли, имеющей ломанную или наклонную форму. Пересечение плоскости фасада с крышей должно происходить на расстоянии не более 1,5 м относительно пола помещения.
Мансарда может занимать полностью или частично площадь дома, а также быть на одном уровне с поверхностью стен или за их пределами. В последнем случае для опоры перекрытие нижнего этажа выносится консольно, либо сооружаются специальные опоры.
Уютная мансарда
Преимущества и недостатки мансарды
К положительным сторонам мансардных помещений относят:
“>
- максимально используется пространство здания;
- задействуется существующая инфраструктура;
- увеличивается жилая площадь за счет чердачного помещения;
- уменьшаются потери тепла;
- повышается эстетичность дома.
Недостатками мансарды являются:
- расположение потолка под углом приводит к снижению его высоты и уменьшению объема воздуха;
- требуется дополнительная гидро- и теплоизоляция;
- изменение условий вентиляции снижают долговечность стропильной конструкции;
- необходимость устройства окон мансарды повышает стоимость строительства.
Комната под крышей
Конструкция двускатной крыши
Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:
- фронтон – торцевая часть скатов кровли;
- мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
- стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
- конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
- стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
- лежень – горизонтальный брус, на который монтируются стойки;
- прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
- затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
- подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
- обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.
Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
- установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
- укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
- на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
- все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.
Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.
В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.
Схема строения стропил для двухскатной крыши
Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.
Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.
Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Стропильная система двускатной крыши — вид изнутри
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

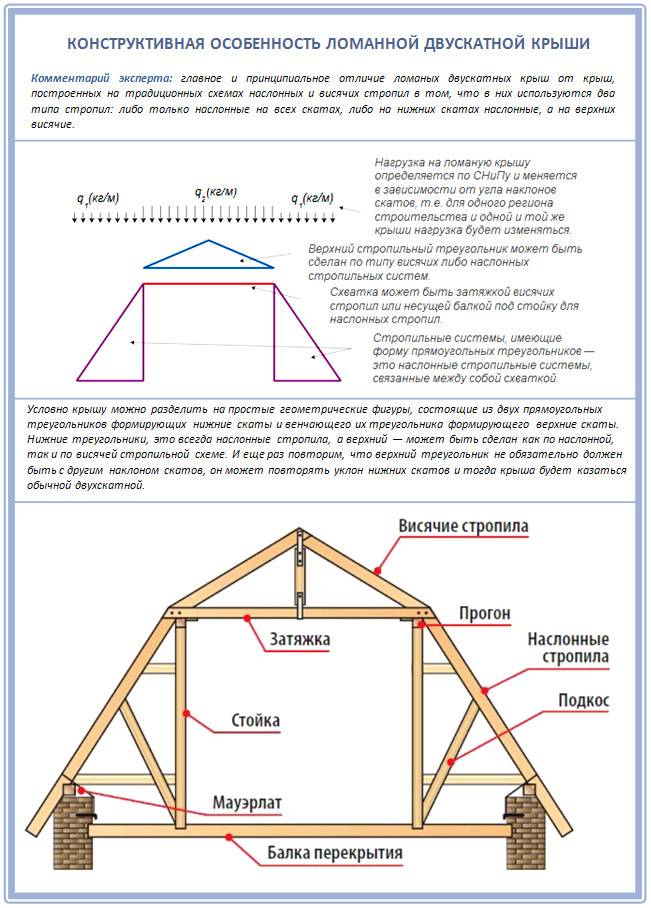

Характеристики и применение ломаной кровли
Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.
Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.
Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.
Ломаная крыша своими руками: пошаговая инструкция
Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.
Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие
Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон)
Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).
Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

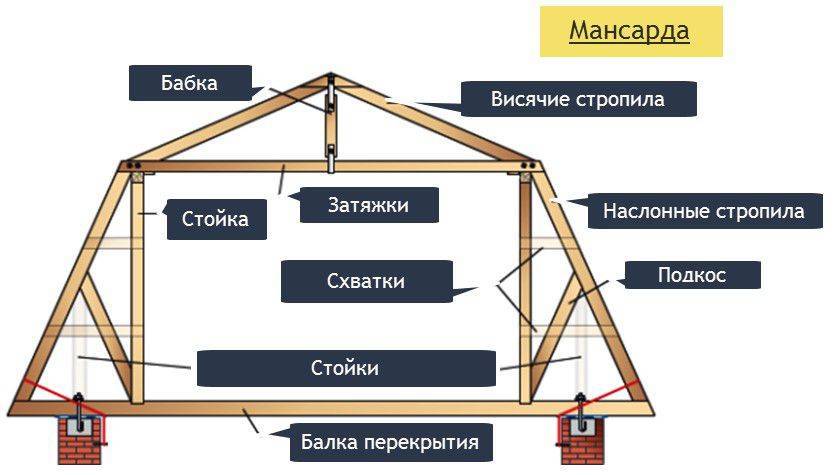

Установка стропильной системы самостоятельно
Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.
- Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
- Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
- Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.
Расчёт стропильной системы мансардной крыши
Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:
Вычисления производятся с учётом размера карниза по следующим формулам:
- Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
Lc = Lbc /sin A, где Lc − длина стропильной ноги.
Значение тригонометрических функций можно найти в справочных таблицах.
Таблица: значения тригонометрических функций для различных углов наклона ската
| Угол наклонаската A, град. | Значениеtg A | Значениеsin A |
| 20 | 0,36 | 0,34 |
| 25 | 0,47 | 0,42 |
| 30 | 0,58 | 0,5 |
| 35 | 0,7 | 0,57 |
| 40 | 0,84 | 0,64 |
| 45 | 1 | 0,71 |
| 50 | 1,19 | 0,77 |
| 55 | 1,43 | 0,82 |
| 60 | 1,73 | 0,87 |
Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.
Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять
Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.
Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.
Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала
| Сечениепиломатериала, мм | Количество единицв 1 м3 при длине 6 м | Объём единицыдлиной 6м, м3 |
| 25Х200 | 33,3 | 0,03 |
| 50Х200 | 16,6 | 0,06 |
| 50Х250 | 13,3 | 0,075 |
| 150Х150 | 7,4 | 0,135 |
| 100Х200 | 8,3 | 0,12 |
| 200Х200 | 4,1 | 0,24 |
Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:
- Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
- Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
- Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.
Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%
Мансарда с односкатной крышей
Односкатная крыша является одним из наиболее популярных вариантов для мансардного типа крыши. Она представляет собой конструкцию, состоящую из одного наклонного плоского ската, установленного на одной стороне здания.
Односкатная крыша обладает рядом преимуществ, которые делают ее привлекательным выбором для загородных домов:
- Простота и экономичность конструкции. Односкатная крыша требует меньше материалов, времени и ресурсов для установки, по сравнению с более сложными вариантами.
- Возможность повышения полезной площади помещений. Благодаря наклонному скату, в помещениях под односкатной крышей может быть обеспечена достаточная высота потолков.
- Хорошая сопротивляемость ветру и снегу. Односкатная крыша имеет оптимальный угол наклона, позволяющий эффективно справляться с неблагоприятными погодными условиями.
При проектировании односкатной мансарды важно учесть следующие моменты:
Выберите правильный угол наклона крыши
Оптимальный угол наклона для односкатной крыши составляет 30-45 градусов.
Обратите внимание на материалы. Для односкатной крыши подойдут такие материалы, как металлочерепица, гибкая черепица или ондулин.
Учтите вентиляцию и утепление
Правильная вентиляция и утепление мансарды с односкатной крышей сделают ее более комфортной и энергоэффективной.
Разработайте план помещений. Оптимальное планирование помещений под мансардой позволит вам максимально использовать высоту наклонного ската.
Мансарда с односкатной крышей может стать стильным и практичным решением для вашего загородного дома. Не забудьте обратиться к профессиональным дизайнерам и строителям для получения качественной консультации и выполнения работ.
Достоинства мансардной ломаной кровли
Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.
К очевидным преимуществам ломаных кровель с мансардой относятся:
- высокая степень защиты от ветров, осадков;
- возможность оформить комнаты с максимальной высотой потолков;
- хороший естественный сход снежных масс;
- простой монтаж.
Мансардная ломаная кровля
В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.
Дизайн интерьера мансардных помещений
До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.
Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.
Что должно быть:
- Единый стиль интерьера;
- Одинаковые материалы для отделки;
- Цветовая гамма общая;
- Проект единый;
- Мебель под заказ одинаковая специальная;
Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.
Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.
Виды мансардных крыш
Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.
Комбинированная крыша
При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.
Таблица. Основные типы мансард.
| Тип | Описание |
|---|---|
Одноуровневая при кровле с двумя скатами | В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы. |
Одноуровневая при кровле ломаной | В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее. |
Одноуровневая с консолями выносными | Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка. |
Двухуровневая со смешанным типом опирания | Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру. |
Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.
Фото мансардной крыши
Как сделать мансардную крышу
Строительство крыши с мансардой предполагает определение варианта конструкции. Только после этого начинается этап проектирования, при котором подбирают материалы, параметры, архитектурные особенности сооружения. Основными являются следующие этапы строительства:
- Создание каркаса кровли, стропильной системы. Для этого используют деревянный брус.
- Установка стен и утепление мансарды. На этом этапе укладывают гидроизоляционный слой, который дополняют утеплителем и пароизоляцией.
- Отделочные работы включают в себя обустройство пола, потолка и стен. Снаружи кровлю покрывают металлочерепицей или другим выбранным материалом.
- Финишная отделка внутри проводится по окончании всех работ, связанных с обустройством, утеплением помещения.
Отдельным этапом работ является создание и установка мансардных окон. Пластиковые современные конструкции — распространённый и практичный вариант. Изготовление небольших или сложной формы окон проводится под заказ. Монтируют конструкции в специальный проём, который следует предусмотреть при монтаже стропильной системы крыши. Окна могут быть расположены на торцах кровли, кукушке или наклонно на крыше.
Видео: особенности отделки мансарды
https://youtube.com/watch?v=DufAOgagemM
Пространство мансарды может выполнять любую функцию, но всегда важно ещё на этапе строительства и проектирования дома определить тип конструкции, параметры и материалы для сооружения мансарды
Разновидности мансард
Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.
Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.
Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.
Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.
Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.
Преимущества мансардной кровли
При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома. Основными достоинствами двускатных крыш с мансардой можно назвать следующие:
Вид дома с мансардой
для постройки кровли не требуется привлечение спецтехники, что даёт возможность выполнить монтаж своими руками.
Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.
Особенности мансард
Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).
Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.
Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.
Мансардная крыша
Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.
Плюсы и минусы мансарды
Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.
В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.
Мансардная крыша с жилым чердачным помещением
Варианты мансардных крыш
Мансарда – это тип крыши, который характеризуется своеобразной формой и архитектурным решением. Она представляет собой вертикальные стены, наклонные скаты и чердачное пространство под крышей. Мансардные крыши являются популярным решением для загородных домов, так как позволяют использовать полезное пространство под крышей максимально эффективно.
Существует несколько вариантов мансардных крыш, которые отличаются конструкцией и внешним видом:
- Классическая мансарда: имеет два наклонных ската и окна, размещенные в стене крыши. Отличительной чертой классической мансарды является скатная часть, которая образует прямой угол с вертикальным фасадом.
- Полуторномансарда: имеет два наклонных ската, причем один из них имеет более крутой угол наклона, чем второй. Такая крыша образует полукруглую форму и придает зданию оригинальность.
- Террасная мансарда: имеет плоскую площадку на верхней части крыши, которая может использоваться в качестве террасы или смотровой площадки. Такая конструкция позволяет создать дополнительное пространство для отдыха или обустроить сад на крыше.
- Французская мансарда: имеет два наклонных ската с небольшим углом и окна, которые выходят из-под крыши. Этот вариант крыши часто используется в загородных домах с элементами французского стиля.
Вариант мансардной крыши выбирается в зависимости от архитектурных предпочтений, особенностей дома и функциональности чердачного пространства. Каждый тип мансардной крыши имеет свои преимущества и может придать дому особый шарм.
Коротко о двухскатной крыше для дома с мансардой и фото готовых проектов
Как уже упоминалось, такая кровельная система наиболее доступна в изготовлении в предельно сжатые сроки. Основными элементами конструкции являются:
Традиционно здесь применяется деревянный брус, возможен также вариант с металлическими изделиями, но он имеет такие недостатки, как большой вес и высокая цена. Согласно нормативам жилищного строительства пиломатериалы должны быть обработаны растворами, которые обеспечивают защиту от возгорания и грибка.
Сопоставляя все виды крыш для загородных домов с мансардой, двухскатная будет самым оптимальным решением. Обычно такая кровля делается равносторонней с углами скатов в пределах 25-50°. Конечно, возможность сделать один скат больше другого есть, однако при расчетах следует учитывать распределение нагрузки на стены и делать ее равномерной.
Проектировщики отмечают такие преимущества кровли с двумя скатами:
- простота конструкции;
- доступная цена материалов;
- возможность самостоятельного монтажа;
- эффективное стекание дождевой воды.
При обустройстве теплоизоляции кровли обязательно следует предусмотреть пространство для вентиляции – это предотвратит появление конденсата и продлит срок службы утеплителя.
Разновидности крыш мансардного типа
Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.
Односкатные крыши
Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската. Чтобы на кровле не скапливался снег, рекомендуется формировать наклон 35-45 градусов. В противном случае несущие балки необходимо усиливать и устанавливать дополнительные опоры, что приведет к уменьшению жилой площади мансардного этажа.
Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.
В заключение
Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.
Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.
Двускатная мансардная крыша. Стропильная система. Обзор
Watch this video on YouTube
