Типы красивых скатных крыш для загородного и частного дома: изящные чердачные и мансардные

Каждый владелец собственного жилья тщательно продумывает вопрос о том, какой вариант следует построить. Это может быть конструкция чердачной вариации или бесчердачный.

Первый тип отличается простотой, его легко установить, не прибегая к помощи специалистов. Необходимо с ответственностью отнестись к подбору кровельного материала, так как именно от него зависит конечный угол наклона, также следует учесть нагрузку, которую должно выдержать чердачное сооружение, и стоимость стройматериала.

Помимо этого, данный тип покрытия позволяет производить ремонтные работы без замены всей крыши. Стоит сразу продумать и определиться, будете вы обустраивать чердак или же нет. От этого зависит подбор верхнего перекрытия чердачного помещения, оно может быть:

из дерева;
бетонным;
железобетонным.

Бесчердачные строения отличаются тем, что внешними стенами являются кровельные конструкции. Этот тип неординарен, наружный вид коттеджа будет необычным и красивым.

Однако рабочая площадь чердака немного уменьшается, так как строительство мансардной кровли нелегкий процесс, без сторонних специалистов с постройкой не справиться. Так как у бесчердачного вида имеется небольшой излом, покрытие требует дополнительного укрепления изнутри, мастера устанавливают деревянные подпорки.

Кровли трудоёмкой формы

Всяческие купольные, конические и сомкнутые кровли трудоёмки в исполнении и были выдуманы архитекторами для оформления главных публичных зданий. По проишествии этапа «малиновых пиджаков» и «замков на рублевке» сложные кровли в архитектуре индивидуальных домов для жилья могут встречаться редко.

Дом жилого фонда с непростой купольной кровлей

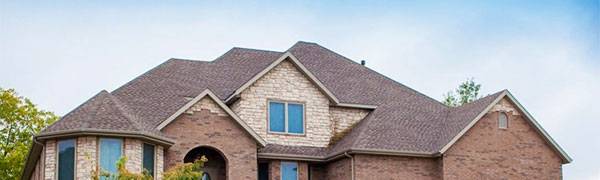

Порой сложные кровли складываются из известных компонентов и считаются «гибридами» различных видов.

В данной кровле объединены линии двухскатной, вальмовой, полувальмовой, пирамидальной и конической кровель

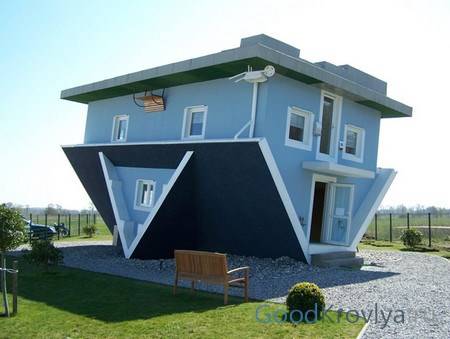

Но люди стремятся оформить собственный дом, выполнить его оригинальным. Порой могут встречаться «смешанные» виды кровель, однозначное определение каким дать тяжело.

Крытая настоящим шифером кровля точно не плоская. Германия

Обычная по форме, но оригинальная кровля. Если конкретнее, у данного дома их две, снизу и сверху

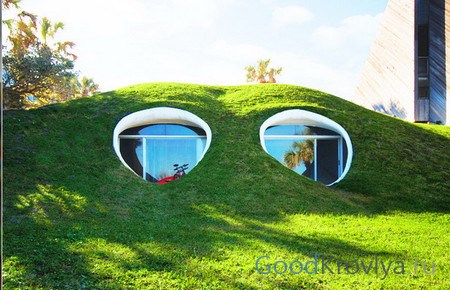

Кровля этой «землянки» была бы нужна для катания на санках зимой, если бы в окнах не отображались пальмы. И какой это вид?

Классификация по геометрической форме крыши

Здесь имеется огромное количество вариаций, основные из которых:

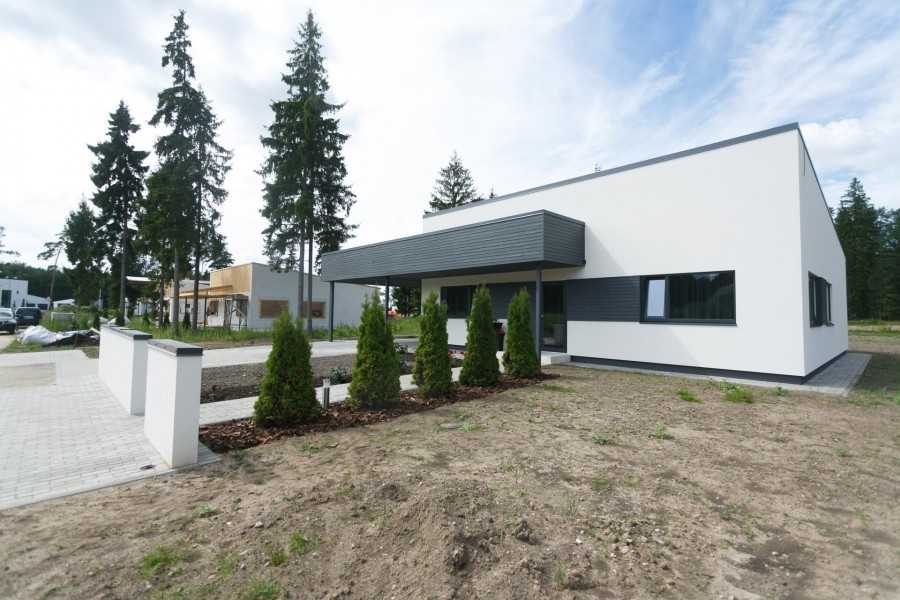

плоская крыша;
скатная крыша;
куполообразная крыша.

обычно не делают идеально горизонтальной. Должен быть хотя бы небольшой наклон 2-2,5% для отвода влаги во время атмосферных осадков. Влага отводится в специальный водосток, закрепленный как правило на внешней поверхности стен. Из-за того, что уклон наклон крыши совсем небольшой, возникает риск засорения крыши мусором или застоя влаги, снега. Любая даже незначительная деформация покрытия такой крыши сильно увеличивает такие риски. Во избежание превращения крыши в мусорку, необходимо регулярно подниматься и проверять кровлю. У плоской крыши есть одно существенное достоинство – ее плоскую поверхность можно использовать для каких-либо целей, такая крыша называется эксплуатируемой, что резко повышает ее функциональную ценность.

– это основное решение для использования в строительстве частных домов, и количество видов скатных крыш очень велико. Всех их объединяет одно условие: уклон крыши не менее 10%.

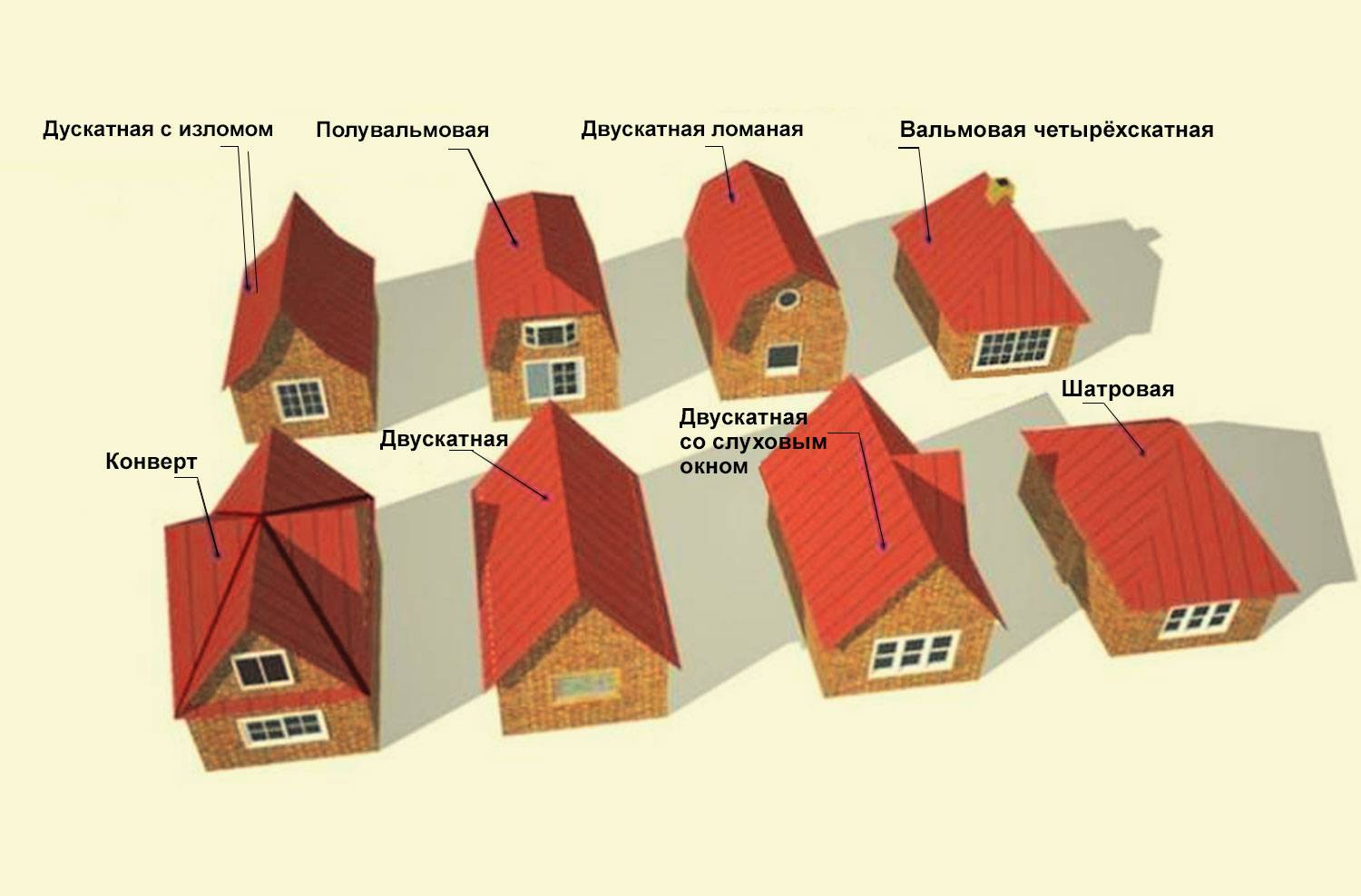

Основные виды скатных крыш:

Односкатная крыша. Это самое простое и экономичное решение, к тому же наиболее простое в монтаже. По сути это та же плоская крыша, но имеющая больший наклон. Односкатная крыша имеет довольно непрезентабельный вид, поэтому ее как правило используют при строительстве хозяйственных построек. В жилых домах используют редко, лишь как вариант для самых дешевых типов жилья.
Двускатная (щипцовая) крыша. Это самый популярный вариант крыши для небольших домов в сельских поселениях, так как решение довольно простое и недорогое, но обладает более ярко выраженной архитектурной ценностью по сравнению с односкатной крышей. Двускатная крыша состоит из двух скатов-плоскостей, пересекающихся наверху. Размеры скатов и углы наклона могут быть разными, хотя как правило используется симметрия.
Ломаная (мансардная) крыша. Этот тип крыши удобен для покрытия мансардного этажа, так как дает больше пространства для мансарды. Два ската пересекаются друг с другом как и в двускатной крыше, но каждый из скатов еще и сам имеет переломленную под небольшим углом форму.
Шатровая крыша. Эта крыша оптимальна для квадратных домов. Шатровая крыша по внешнему виду напоминает шатер – четыре одинаковых ската сходятся в верхней точке, при этом каждый скат представляет собой треугольник.
Вальмовая крыша. Тоже имеет четыре ската, однако такая крыша более сложная и дорогая. Четыре ската могут быть не одинаковыми, причем несущими разные функции. Два противоположных ската являются основными, а два других дополнительными, они защищают стены от атмосферных осадков. Основные скаты – четырехугольные, а дополнительные – треугольные. Дополнительные торцевые скаты называются вальмами, отсюда и название такого вида крыши – вальмовая. Как правило, в тех стенах, которые примыкают к вальмовым скатам, делают окно чердака или вентиляционные отверстия.
Крестообразная крыша. Довольно сложное решение, обусловленное в основном лишь специфическими архитектурными и дизайнерскимим предпочтениями, например для формирования уникального мансардного этажа. Такая крыша представляет собой несколько как бы врезающихся друг в друга двускатных или ломаных крыш, разных по размеру и форме. Это очень сложная в реализации крыша.

Сводчатая крыша – сложное архитектурное решение, основанное на базе кривой поверхности, в поперечном разрезе имеет форму полукруга или дуги.

Некоторые крыши бывают довольно причудливой формы

Куполообразная крыша в строительстве частых домов используется очень редко, так же как и сводчатая крыша. Поверхность куполообразной крыши делается в виде половины оболочки шара, опирающейся на стены цилиндрической формы или “паруса”, так называются конструктивные элементы, которые выполняют функцию перехода между искривленным основанием крыши и прямыми стенами.

Угол наклона

Сначала предлагаем ознакомиться с тем, какими бывают формы кровли. В зависимости от угла наклона можно определить две основные категории сооружений:

Плоские, с углом наклона, не превышающим 3 градусов относительно горизонта. Так как их обслуживание весьма затруднено, а также в них застаиваются осадки, такие варианты встречаются достаточно редко. Из положительных моментов здесь можно отметить недорогой монтаж и небольшое количество расходных материалов. На такой конструкции можно обустраивать террасу под открытым небом, что также можно отнести к преимуществам.
Скатные, с углом наклона от 10 градусов и выше. Такие образцы отличаются простотой эксплуатации, поэтому и их популярность очень высока. Здесь не наблюдается скопления осадков, а вода отлично выводится по ливнестокам.

Выбор вида кровли в зависимости от угла наклона

Крыши со скатными поверхностями, в свою очередь, делятся на подкатегории:

односкатные;
двускатные крутые;
двускатные пологие;
двускатные мансардные с ломаной конфигурацией;
четырехскатные полувальмовые;
четырехскатные шатровые;
четырехскатные вальмовые.

К наиболее удобным в реализации можно отнести односкатные кровельные конструкции, уклон поверхности у которых составляет от 4 до 6 градусов. Их имеет смысл устанавливать на гаражах, сараях и других хозяйственных постройках.

Какие бывают типы кровли

Если вам нужно соорудить чердак, отдавайте предпочтение мансардной крыше, которая может состоять из двух скатов и иметь ломаную конфигурацию контура. Вальмовые образцы отличаются практичностью, они достойно выдерживают ветровую нагрузку, но их установку нельзя назвать простой.

Здесь потребуются материалы в больших количествах, а также не обойтись без профессиональной монтажной бригады. Выбирая разновидности крыши, обязательно учитывайте все факторы, и не ограничивайтесь исключительно информацией о сроках службы и стоимостью проекта.

Виды крыш

На выбор типа крыши заметное влияние оказывает климат.

Плоское решение уместно в областях с минимумом ежегодных осадков. Отсутствие или минимальный (не более 3º) уклон в местности с большим их количеством приведет к скапливанию воды на крыше. Впоследствии она может начать протекать.

К нашим широтам больше подходит скатная конструкция. Угол наклона зависит от количества выпадающих осадков, обычно составляет не менее 10º. В частном доме устройство крыши нередко подразумевает несколько скатов.

Архитектурой дома может предусматриваться чердак. В этом случае крыша отделяется от жилой части чердачным перекрытием. Бесчердачная крыша одновременно является перекрытием верхнего этажа.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Скат должен располагаться навстречу ветрам. Отличный выбор для дома с разновысотными стенами. Эта простая конструкция эффективно использует площадь, упрощает монтаж дымохода и последующую достройку этажей.

Из недостатков можно выделить не самый интересный вид. Необычный подход (комбинация скатов на разных уровнях, использование металлочерепицы) позволят добиться привлекательного результата.

Довольно распространенный в наших широтах вариант – двускатная крыша. Угол наклона варьируется в пределах 25-45º, точная величина зависит от количества осадков в регионе.

Уклон должен способствовать ее естественному очищению от снега и воды. Эта конструкция подходит для оборудования чердака, быстро и недорого монтируется, открывает широкие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально выглядит, защищает фасад от осадков и не боится сильного ветра. Под ней можно обустроить мансарду или чердак, но их площадь будет меньше, чем в двускатном варианте. Минус конструкции – сложность и трудоемкость возведения.

Оригинальная полувальмовая крыша объединяет последние два вида. Она имеет трапециевидный фронтон, за счет которого устойчива к капризам погоды. Может иметь два или четыре ската. За эффектным внешним видом скрывается сложность монтажа и кровельной отделки.

Многощипцовая крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с пристройками. Сложность конструкции, включающая множество скатов и углов с разным наклоном, делает ее монтаж доступным только опытному мастеру.

Красивая и необычная купольная или коническая крыша подойдет к строению круглой или многогранной формы. Прочной и сейсмоустойчивой конструкции не страшны преподносимые погодой сюрпризы.

Главные минусы – невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. Перед архитектором открываются широкие возможности для создания функционального и эстетичного варианта. Обратная сторона медали – возведение, проектировка и обслуживание сопряжены с изрядными трудностями.

Свою роль в выборе формы крыши играет и архитектура дома: например, к строению в классическом стиле больше подойдет двускатная или многощипцовая. Фото крыш частных домов помогут определиться с выбором.

Фотоподборка

Чтобы верно подобрать вариант кровельного сооружения, необходимо руководствоваться:

технологией строительства;
личными предпочтениями;
местностью, на которой находится здание.

Плоский тип может быть совмещен с любым дизайнерским стилем. Многие дизайнеры используют новое веяние моды при строительстве этого варианта конструкции- озеленение. Ее покрывают разные цветы и кустарники, которые великолепно выглядят, и дом приобретает романтический вид.

Оригинальным решением станет двускатная крыша с дополнительными скатами, которые будут отличаться по длине и наклону. Под конструкцией должна размещаться уютная мансарда, где вы сможете отдохнуть после рабочего дня в спокойной обстановке, почитать книги, посмотреть любимые фильмы, провести время с семьей.

Вальмовый тип часто используется в больших по площади домах. Такие величественные коттеджи выглядят презентабельно и необычно. Слуховые окна обеспечивают освещение в чердачной или мансардной комнате, а фасад становится очень красивым и живописным.

В статье мы поговорили обо всех видах крыш по конструктивному решению, подробно объяснили, какие формы кровли бывают у частных домов, зданий и показали множество фото. Не бойтесь воплощать в реальность все свои идеи и задумки, будьте смелей, решительней и ваш дом долгие годы будет радовать вас своей уникальностью и удобством. А если вы хотите приобрести уже готовое жилье, то на сайте нашей компании «Авирон Девелопмент» представлено множество различных вариантов. Выберете свой идеальный коттедж.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок, угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

- Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
- Крыша должна быть легкой, чтобы своим весом меньше нагружать стены и фундамент дома.
- Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
- Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Товары для дачи и сада

⇆

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши.

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Какие формы бывают?

Форм кровли существует несколько видов. Выбор должен основываться на конструктивных особенностях:

Нестандартная и сложная форма крыши

Односкатная. Одна кровельная плоскость, опирающаяся на две наружные стенки неодинаковой высоты. Применяется для подсобных помещений (сарай) и на гаражах.

Двускатная. Имеет 2 плоскости, которые, также, как и в первом случае, опираются на 2 наружные конструкции стен, но одинаковой высоты. Плоскости проектируются под определенным углом по отношению друг к другу.

Вальмовая. Имеет скаты с торцовой стороны в форме треугольника. Боковые стенки также похожи на треугольник только усеченный или на трапецию.

Полувальмовая. Состоит из 2 скатов. Поверхности с торцевой стороны имеют форму треугольника.

Ломанная. Очень сложная модель крыши. Внизу скаты треугольные, вверху они соединяются, причем обязательно под тупым углом.

Шатровая. Тоже не лишена сложностей. Это четырехугольная конструкция с 4 скатами одинаковой величины.

Крестообразная. Используется, когда дом имеет сложную форму. Делать расчеты и проект в таком типе должен инженер- проектировщик. Это поясняется тем, что крестообразная форма кровли предусматривает расчет и монтаж разжелобок

Важно правильно их разместить в конструкции. Иначе протеканий не избежать.. Разнообразие данных конструкций

Разнообразие данных конструкций

Форм крыш существует много. Здесь нужно научиться не только выбирать форму, а и грамотно рассчитать конструкцию кровли. Только тогда крыша будет выполнять функции, которые на нее возложены.

Современный дизайн обоев для кухни. Какие выбрать + Каталог Идей и 240 ФОТО

Покрытия для кровли

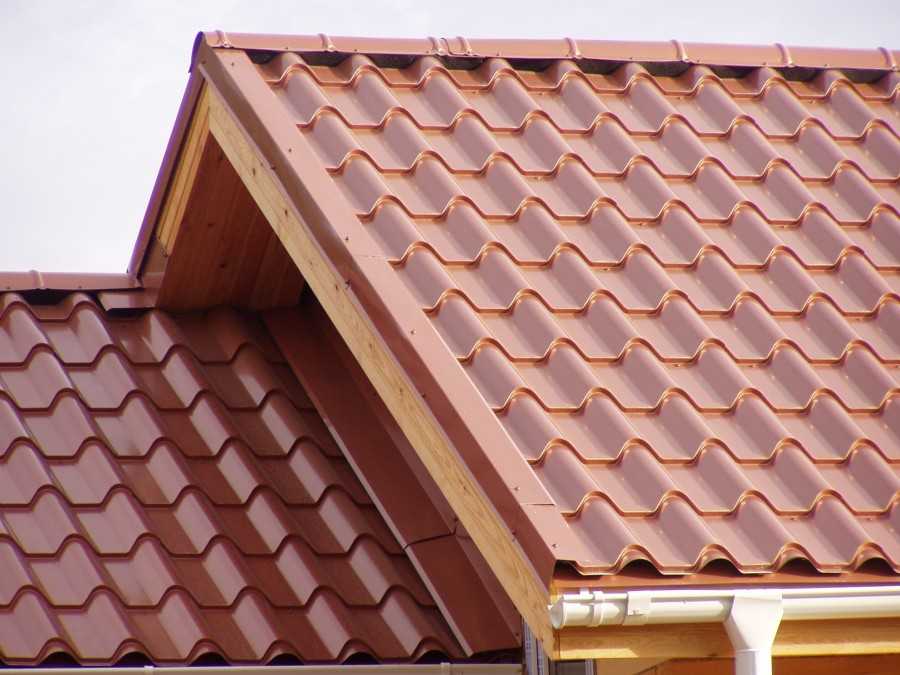

От формы кровли будет зависеть и ее покрытие, так как многие кровельные материалы, применяемые для этого, имеют свои ограничения. Строительство домов невозможно без правильного выбора кровельного материала, которые сегодня отличаются большим многообразием.

Шифер всегда считался традиционным кровельным покрытием, подходящим для крыш практически любой формы. Но этот материал, хотя и отличается малой ценой, довольно хрупок и недолговечен, поэтому не может считаться оптимальным вариантом.

Ондулин, или битумно-волокнистые листы, сегодня довольно востребованный материал. Это объясняется высоким качеством, отличным внешним видом, простотой монтажа и приемлемой ценой. Металлические профилированные листы, или металлочерепица, – один из самых лучших и оптимальных вариантов, который гарантирует качество, долговечность, устойчивость ко многим типам воздействий.

Профнастил и кровельные панели имеют немного более простой вид, но качество их также высоко.

Керамическая черепица – довольно дорогой материал, но его качественные характеристики сильно выделяют его среди остальных. То же можно сказать и о медной кровле, которая имеет срок службы до ста лет и более.

Одним словом, ассортимент большой. Главное – выбрать оптимальный вариант под собственный бюджет.

Конструкции крыш

По конструкции крыши делят на чердачные и крыши без чердака. Бесчердачные крыши, которые так же называют совмещенные, делают с вентиляцией, частично с вентиляцией и без вентиляции.
Крыша со скатами может быть, как с чердаком, так и без чердака. Чердак в свою очередь, может быть теплым (утепленным) или холодным (не утепленным).
Крыши без чердака над теплыми помещениями считаются теплыми, в обратном случае их называют холодные крыши без чердака.

Стоит отметить, что крыши без чердака более характерны для жилых, производственных и складских зданий в городе и сельской местности. Для частного домостроения более характерны скатные чердачные крыши, серьезно различающиеся по форме.

Виды крыш по конструкции скатов

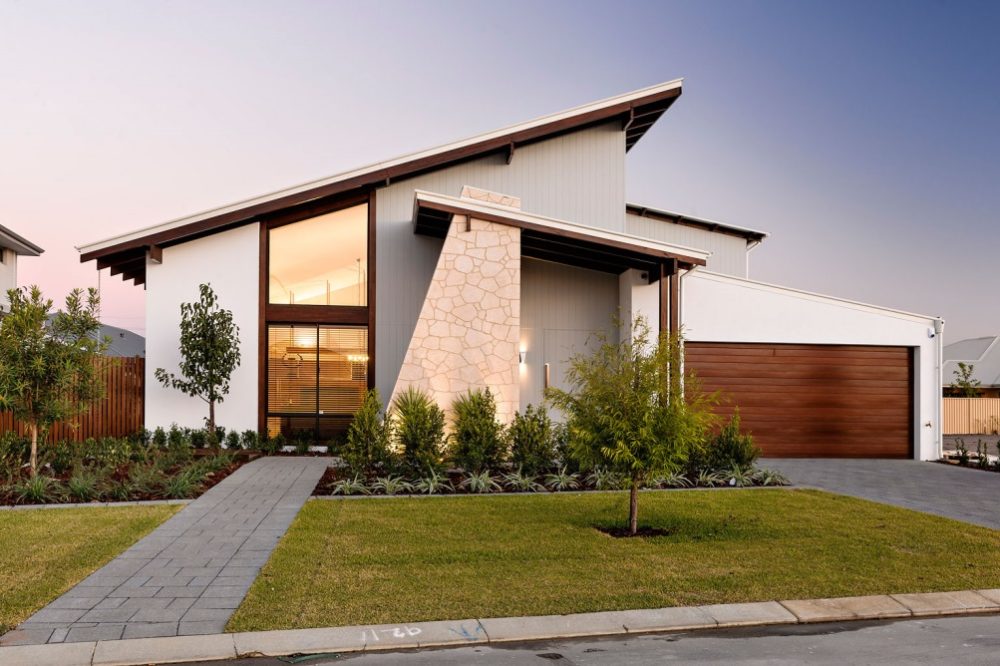

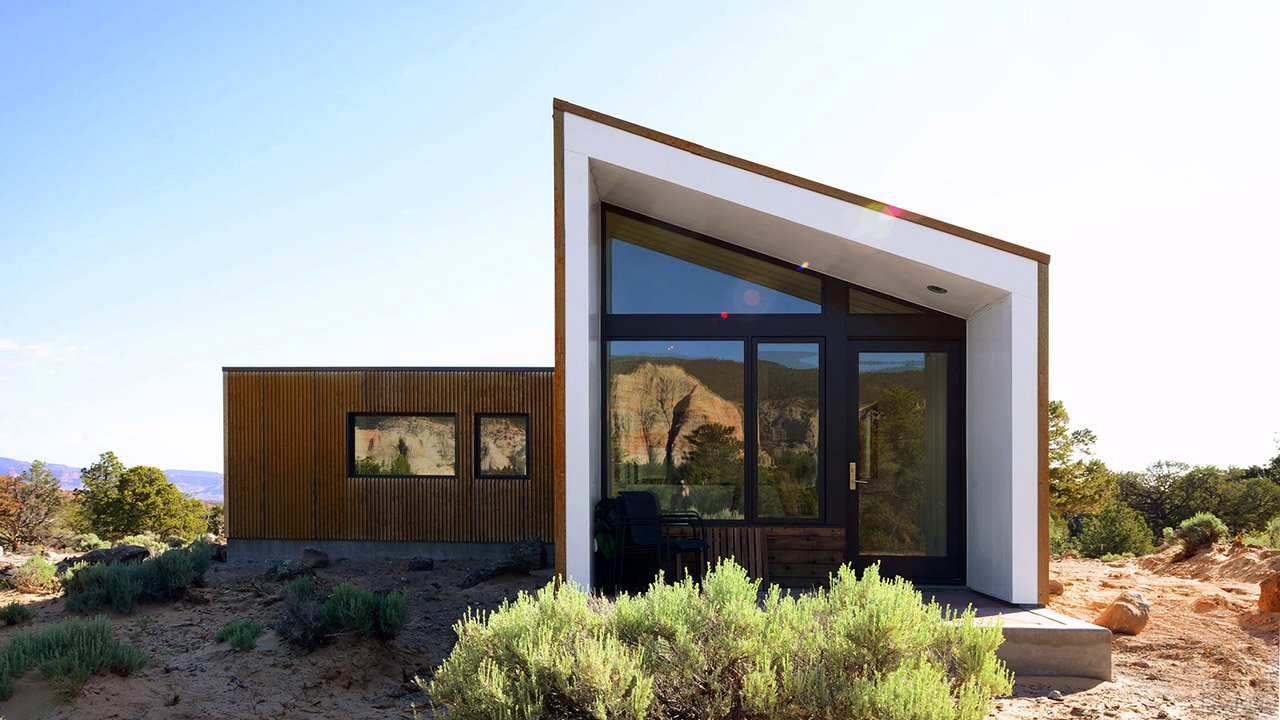

Односкатная

Односкатная крыша считается самым простым в исполнении и довольно бюджетным вариантом. Это вид крыши, который опирается на стены дома, имеющие разную высоту. В результате получается наклонная поверхность, на которую можно укладывать любые виды кровельного покрытия. Односкатная крыша – достаточно надежный и долговечный вариант кровли, который хорошо выдерживает снеговую нагрузку. Однако не рекомендуется строить односкатные крыши в регионах с частными и сильными ветрами.

Преимущественно используется для покрытия гаражей, навесов и хозяйственных построек, но можно встретить на дачных домиках либо частных домах или коттеджах, выполненных в ультрасовременном стиле.

Дом с односкатной крышей в стиле барнхаусСовременный дом с односкатной крышей

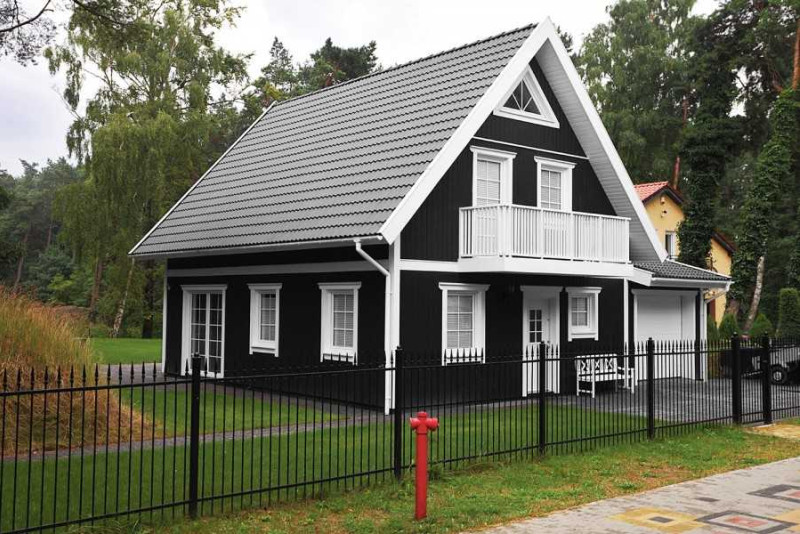

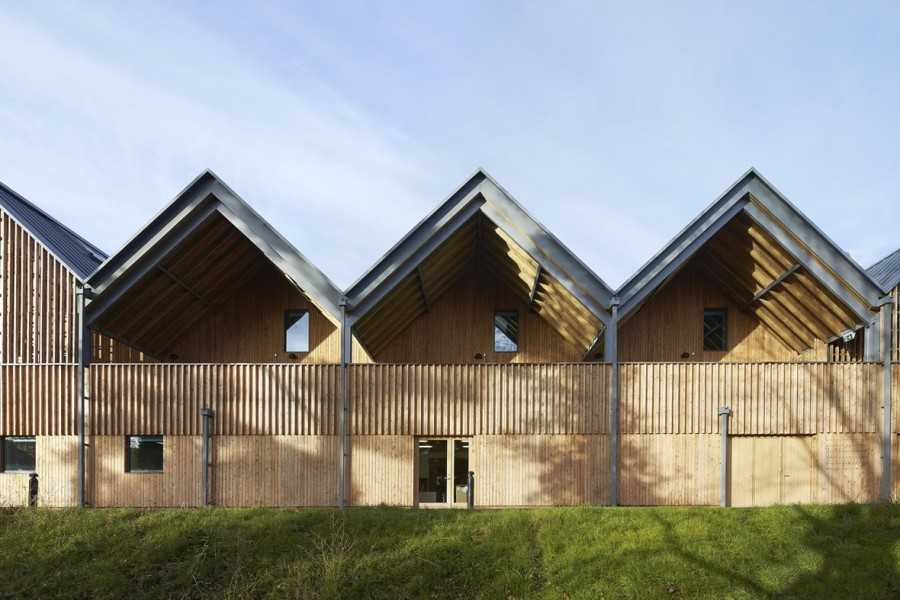

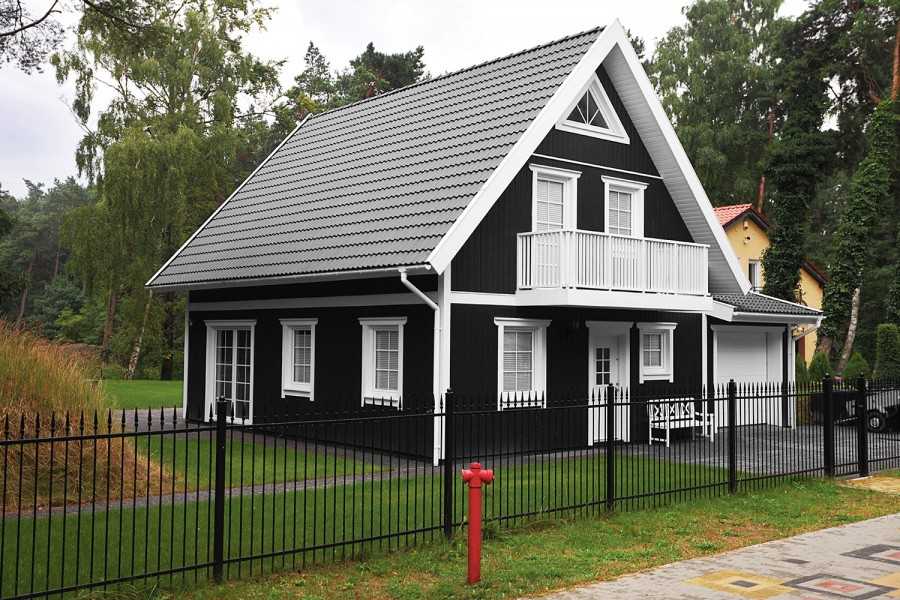

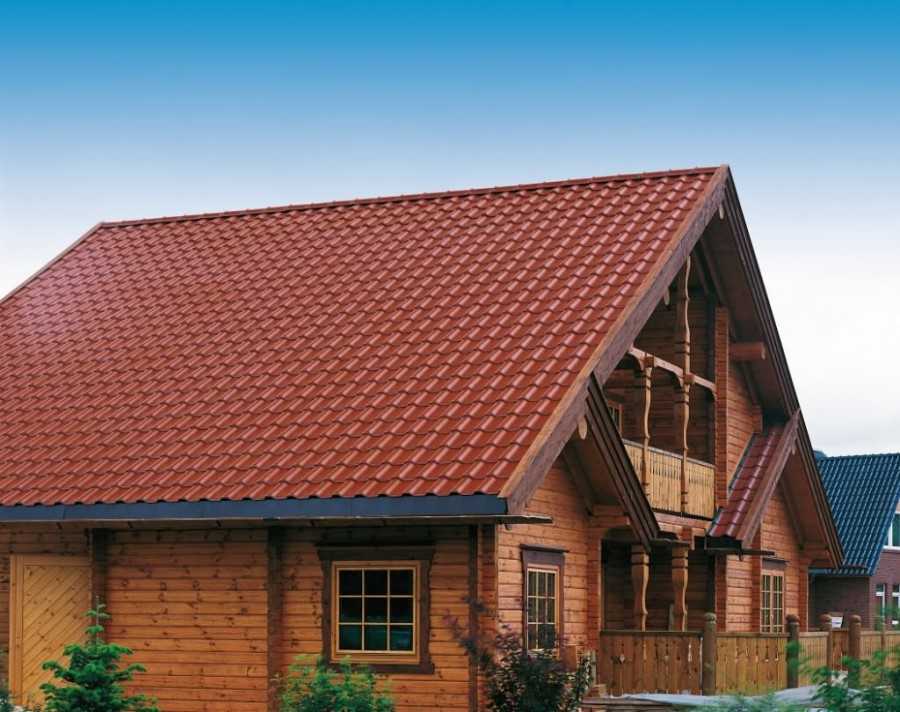

Двухскатная

Классический и самый распространенный вариант крыши для частного дома. Состоит из двух скатов, которые соединяются между собой при помощи «конька». Сами скаты могут быть симметричными, либо различаться по длине и уровню наклона. Двускатная крыша – устойчивая и надежная конструкция, которая хорошо выдерживает снеговую и ветровую нагрузку.

Под такой крышей можно оборудовать чердак или мансарду.

Дом с двухскатной крышей с мансардойДом с двухскатной крышей в скандинавском стиле

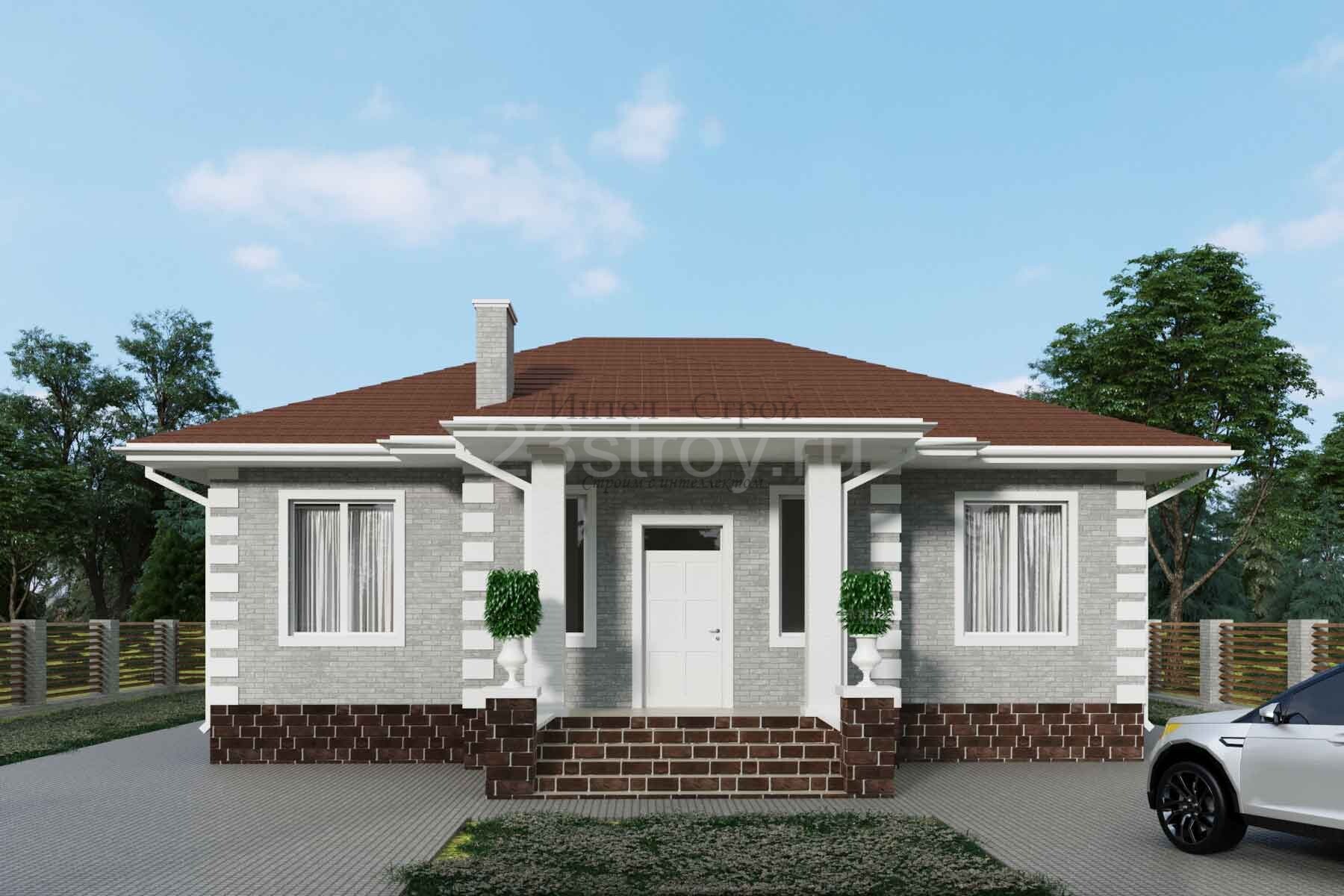

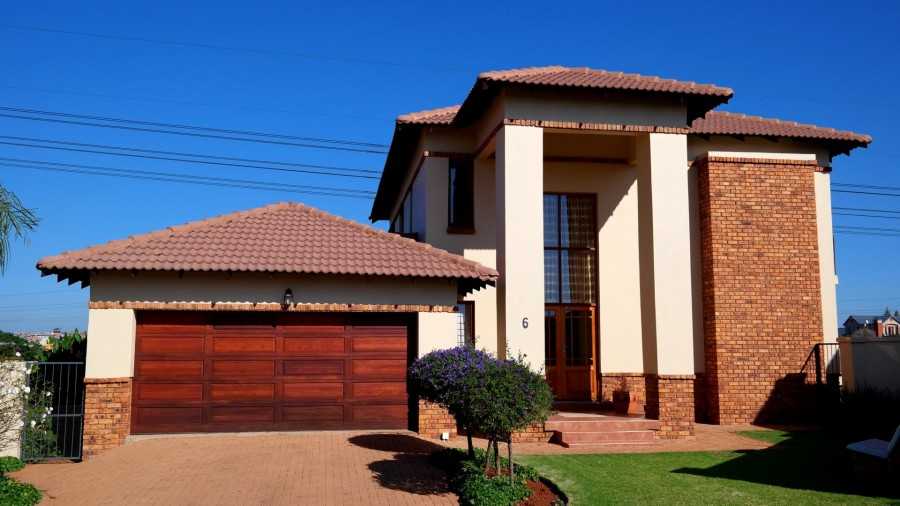

Вальмовая

Идеальная форма крыши для ветреных районов с обильными осадками. Дом с вальмовой крышей выдерживает даже ураганные и штормовые ветра, а жесткая конструкция устойчива к деформации и нагрузкам. Широкое распространение вальмовые конструкции получили в Северной Европе.

Классическая вальмовая крыша состоит из четырех попарно симметричных скатов: два боковых ската трапециевидной формы и два треугольных ската (вместо фронтонов двухскатной крыши). Чердачное помещение под такой крышей достаточно просторное, и при желании там можно обустроить мансарду, установив в кровле окна.

Стропильная система такого типа конструкции сложнее и, соответственно, дороже в монтаже, по сравнению с двухскатной. Кроме того, на перекрытие вальмовой крыши требуется больше кровельных материалов, что также приведет к увеличению стоимости кровли.

Разновидностью вальмовых конструкций является полувальмовые крыши. Они отличаются тем, что треугольные скаты приблизительно вдвое короче боковых и открывают верхнюю часть фронтона.

дом с полувальмовой крышейдом с полувальмовой крышей

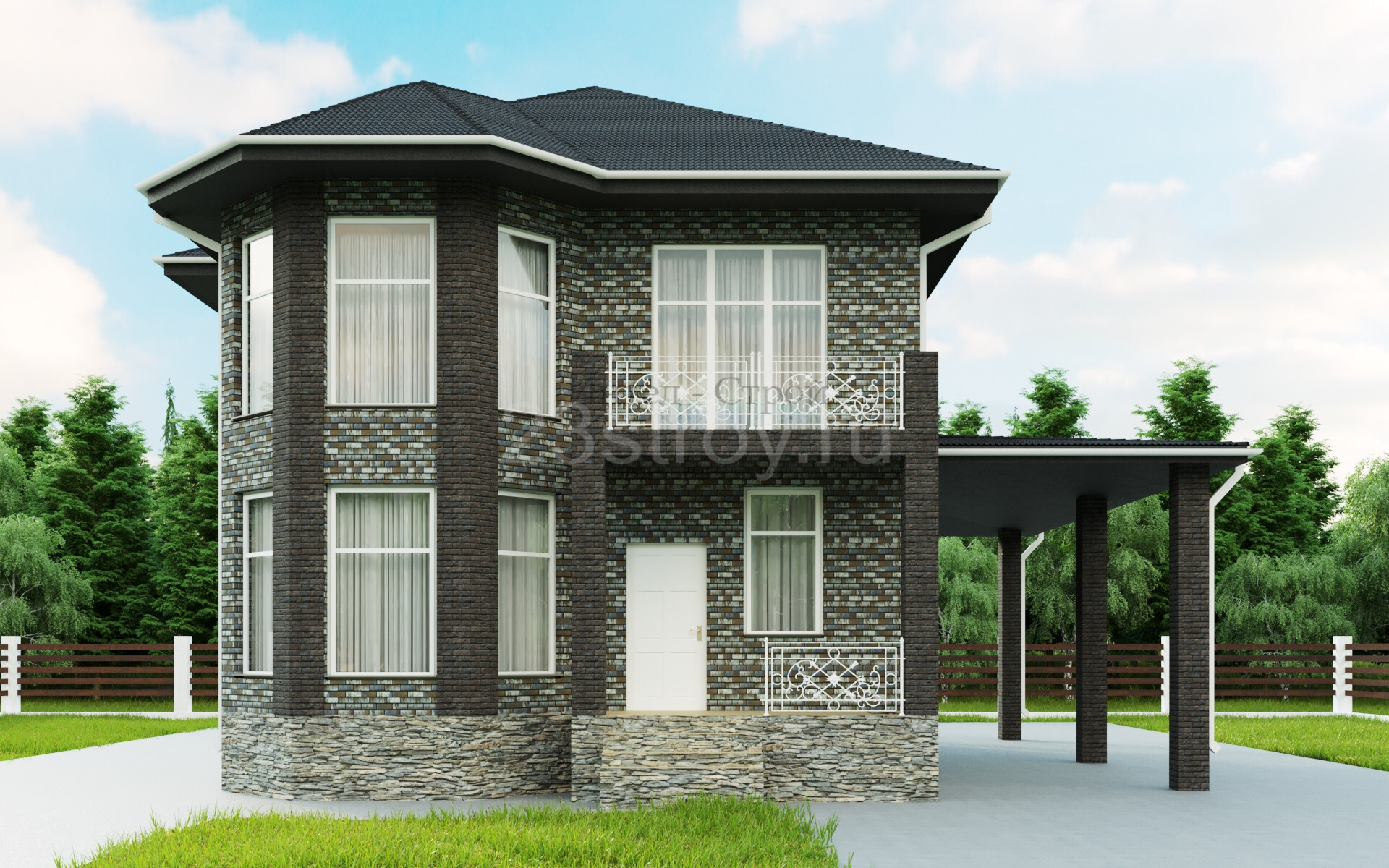

Шатровая

Разновидность крыши, которая состоит из нескольких одинаковых скатов треугольной формы, сходящихся в одной точке. Внешне конструкция напоминает шатер, отсюда и название. Как правило, количество скатов четное – 4, 6, 8 и даже 10 или 12. Очень надежный и долговечный тип крыши. Часто используется для домов, имеющих форму правильного многоугольника или квадрата.

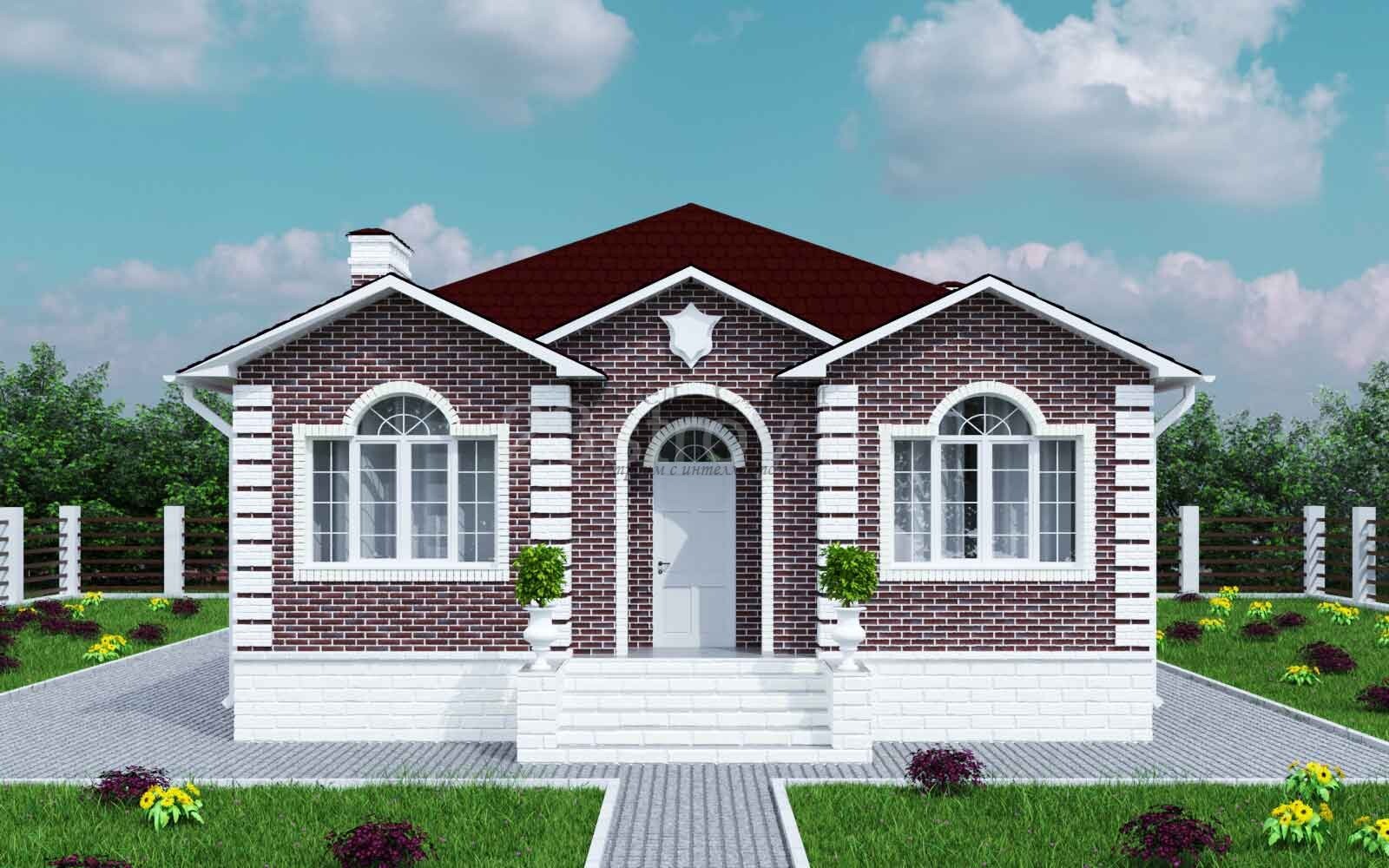

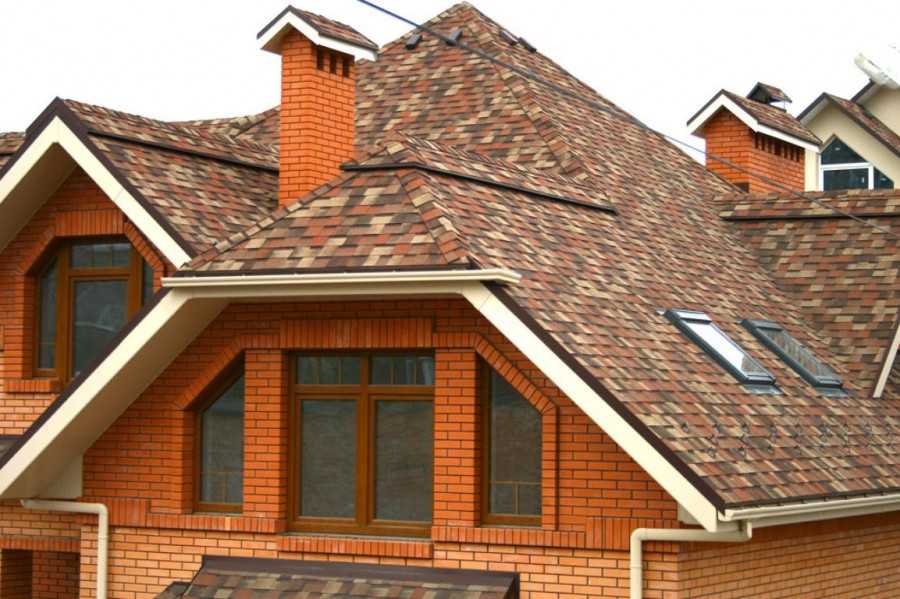

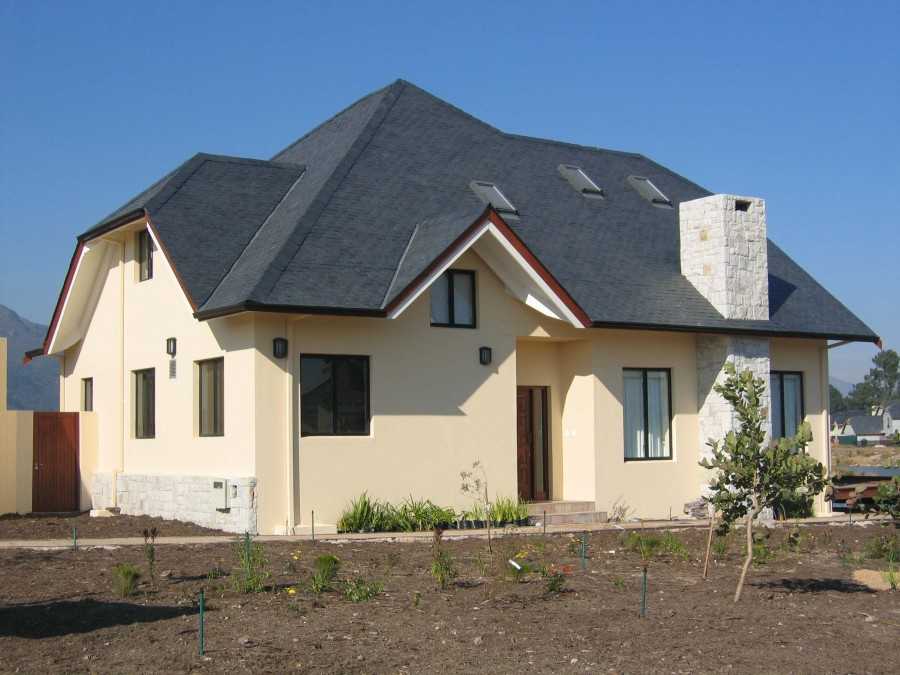

Многощипцовая

Если форма здания не прямоугольная, то потребуется устройство крыши сложной конструкции. Как правило, крыши у отдельных элементов таких домов неправильной формы делают из многочисленных двускатных кровель, которые как бы врезаются друг в друга. Так как двускатная крыша образует щипец — островерхий фронтон, такие кровли называют многощипцовыми.

Многощипцовые виды крыш очень сложны в монтаже, даже небольшая ошибка при устройстве со временем приведет к протечке. Поэтому для работы с такой формой крыши необходимо выбирать квалифицированных кровельщиков.

Мансардная (ломаная)

Крышей мансардного типа называют любую скатную кровлю, построенную так, чтобы увеличить полезную площадь мансарды. Чтобы максимально использовать подкровельное пространство в качестве жилого, скат крыши обычно делят на две части, расположенные под разными углами. При этом нижняя часть монтируется практически вертикально, как бы продолжая стены дома. Очень функциональный тип крыши, так как он добавляет практически полноценный жилой этаж. Это хороший вариант для домов, строящихся на маленьких участках.

По сравнению с кровлей с прямыми скатами, цена мансардной крыши выше, но эта разница окупается увеличением жилой площади.

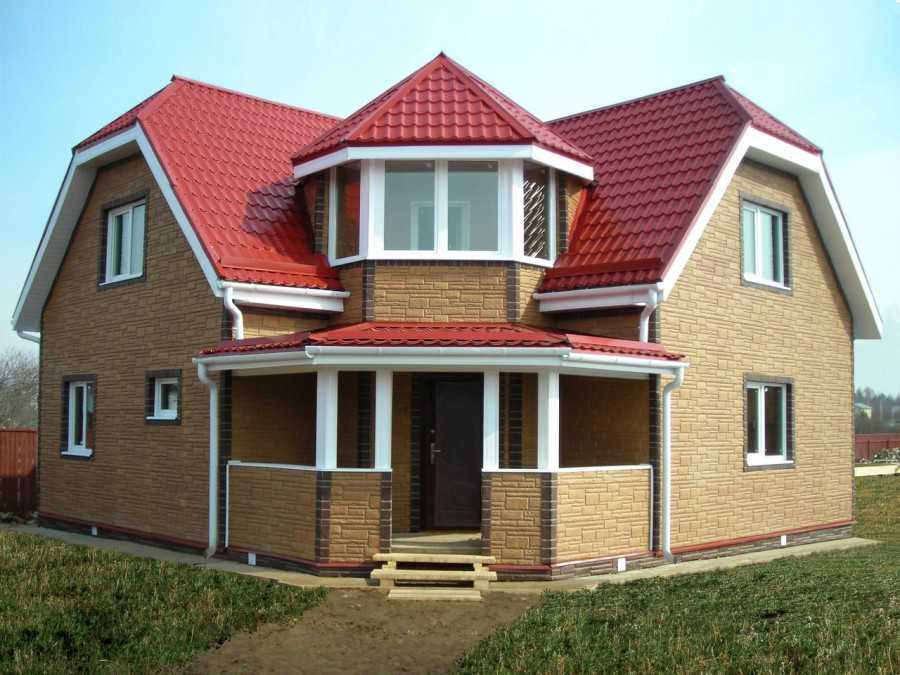

Комбинированная

Как понятно из названия, такой тип крыши представляет собой комбинацию из разных форм крыш. Это может быть сочетание шатровой, полувальмовой или многощипцовой конструкций. Комбинированная крыша считается самой сложной в исполнении, но при этом обладает и самым необычным внешним видом и подходит для возведения частных домов со сложной архитектурой, переменной этажностью и разными элементами типа башен и эркеров.

Обустройство обрешётки и укладка покрытия

Стропильная система сверху обшивается обрешёткой — она служит своего рода подложкой для кровельного материала. Выбор типа обрешётки зависит от того, какое покрытие используется, и может быть сделан в пользу сплошной или разреженной конструкции.

При использовании рулонных кровель, мягких покрытий, черепицы и других штучных материалов подойдёт сплошная обрешётка. Деревянные доски укладываются с шагом не более 10 мм. Сплошная конструкция будет практичнее, если сделать её в два слоя, а между ними проложить гидроизоляционную прокладку из рубероида, изопласта или других рулонных покрытий. При правильном оборудовании прослойки гарантируется защита крыши от проникновения осадков и воздействия ветра.

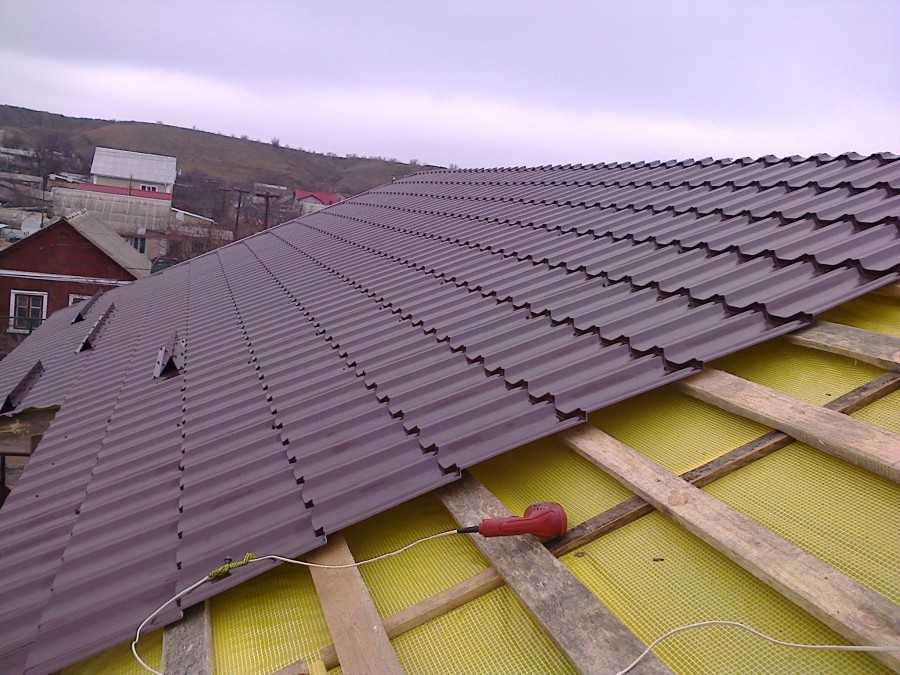

На обрешётку в дальнейшем будет укладываться кровельное покрытие

Обустройство разреженной обрешётки осуществляется под листовую кровлю — металлочерепицу, шифер, профлист, ондулин. Высокая нагрузка от такого материала требует укладки бруса толщиной от 2–3 см, при этом расстояние между элементами конструкции должно быть до 60 см. Все деревянные части для защиты от гниения необходимо обработать специальными средствами.

Как только с укладкой обрешётки будет закончено, можно приступать к монтажу кровельного материала. Если требуется дополнительное утепление подкровельного пространства, то допускается монтаж твёрдых утеплителей — подойдёт экструдированный пенополистирол или пенопласт, а также мягкие материалы, например, минеральная вата. Обязательным условием выполнения утепления выступает обустройство пароизоляционного и гидроизоляционного слоя.
