Автоматика для отопления газовыми и электрическими котлами, насосами: виды и особенности эксплуатации

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.


Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.


Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

  • термоэлемент;
  • группа рычагов;
  • пружинный патрубок;
  • сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Можно ли обогревать два дома одним котлом

Отопление двух домов одним котлом – вполне возможный вариант, который, по сути, представляет собой доработанную двухконтурную систему. Чаще всего такую схему используют для обогрева двух зданий на одном участке, например, бани и жилого дома. Установка одного котла на два сооружения имеет несколько важных принципов:

  • Этот вариант позволит обойтись без дополнительных согласований и различных бумажных хлопот. Удобнее один раз установить газовый котёл, а потом с помощью профессионалов подключить к нему дополнительный контур.
  • Один из главных минусов такой системы – теплопотери. Здания соединяются между собой трубопроводом, который прокладывается ниже уровня промерзания почвы. Трубы нужно тщательно изолировать, чтобы не «обогревать землю», а получать достаточное количество тепла.
  • Для обеспечения лучшей циркуляции воды система снабжается циркуляционным насосом. Для отопления дома можно использовать не радиаторы, а тёплый пол: вода будет нагреваться в котле, и в одном сооружении она будет поступать в радиаторы отопления, а в другом – в трубы тёплого пола. Это позволит равномерно прогревать помещения, и при этом можно уменьшить расход топлива.

Иногда двухконтурный котёл специалисты называют «котлом для бедных», хотя это далеко не всегда справедливо. Это объясняется тем, что такое устройство изначально рассчитано на здания небольшой площади, и для двухэтажного крупного коттеджа с большой площадью помещений лучше выбирать одноконтурный котёл и бойлер.

Это позволит обитателям дома не испытывать неудобств от нехватки горячей воды, и при этом не придётся экономить на обогреве дома. Для небольшого жилища, напротив, именно двухконтурный котёл станет самым выгодным, простым и надёжным решением. Он позволит пользоваться горячей водой в любое время, а дом не успеет остыть.

Важно не экономить на выборе оборудования: качественный надёжный котёл стоит дороже, но и сломается он очень не скоро. Ваш дом не останется без тепла, и все расходы на покупку и установку окупятся долгой стабильной работой

Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями.

https://youtube.com/watch?v=vkXy8qoEukQ

Леонид Бушуев

Автор публикаций на 1Drevo.ru с темами: Окно в мансарде | Коттеджи из бруса | Отделка фасада из оцилиндровки | Станки Раундтек | Оцилиндрованный брус | Дома и бани из оцилиндровки | Напольный газовый котел | Монолитный фундамент | Обработка сруба | Дерево для бани | Утеплитель бруса | Ремонт каркасного дома | Облицовка дома и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Расширительный бачок для отопления — открытого и закрытого типа

Подбор циркуляционного насоса для системы отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Как сделать кирпичную печь в деревянном доме Дровяной котёл для отопления частного дома

Подбор циркуляционного насоса для системы отопления частного дома

Электрическое отопление на даче по выходным дням: эффективность и затраты

Какие виды водяных систем используются для отопления дома

Солнечный коллектор для отопления частного дома

Особенности и принцип работы автоматики котла на газе

Стабильная работа газового котла, зависит от многих факторов: стабильного давления, своевременной подачи и отключения газа, розжига и контроля наличия пламени. Принцип работы автоматики, заключается в обеспечении контроля над всеми данными параметрами и необходим для устойчивой работы бытовых газовых котлов.

Первые регуляторы, имели простую конструкцию и следили за тем, чтобы не произошла утечка газа по причине затухания пламени. В некоторых моделях котлов, запальник отсутствовал, выполнялся ручной розжиг основной горелки на минимальной мощности. Осуществлялась регулировка подачи газа, в трех режимах.

Современная автоматика для газовых котлов отопления, имеет улучшенный функционал и обеспечивает полную безопасность эксплуатации.

Автоматика имеет конструкцию и принцип работы, обеспечивающие возможность взаимозаменяемости. В большинстве случаев, в котле можно поменять механический регулятор на электронный.

Механическая и электронная автоматика

Существует два основных типа автоматики, регулирующей работу котла. По своей конструкции, принято различать механические и электронные регуляторы.

У каждого типа контроллера есть свои особенности, отражающиеся на принципе их работы:

Механическая автоматика бытовых газовых котлов – принцип работы основан на использовании электрического потенциала термопары. Устройство представляет собой два металлических стержня, из металлов разной плотности, спаянных между собой в нескольких местах.При нагревании, возникает низкопотенциальное напряжение, воздействующее на механический клапан подачи газа и удерживающее его в открытом положении. При остывании, перестает вырабатываться электричество и происходит обратный процесс, приводящий к закрытию газового клапана.В конструкции, также используется терморегулятор, устанавливаемый в водяной контур отопления. Внутри прибора, имеется металлический стержень (инваровый). Под воздействием температуры, внутренняя полоска металла удлиняется или укорачивается, открывая или прикрывая клапан, регулирующий подачу газа на горелку.

Электронная автоматика – имеет сложную конструкцию. Помимо основных задач, включения отключения газовой горелки и регулировки интенсивности нагрева теплоносителя, обеспечивает безопасность работы и другие функции.Современные котлы пятого поколения, оснащаются встроенной погодозависимой автоматикой или отдельным программатором, способным в автоматическом режиме контролировать работу в течение недели. Управление осуществляется микропроцессором.Принцип работы основан на использовании электромагнитного клапана и является энергозависимым, поэтому, при скачках напряжения в сети или отсутствия электричества, работа газового оборудования становится невозможной.

Для газового котла лучше выбрать автоматику электронного типа. Чтобы предотвратить отключение работы при перепадах напряжения и выключении электричества, устанавливают источник бесперебойного питания и стабилизатор.

Энергозависимая и энергонезависимая автоматика

Принцип работы энергонезависимой автоматики существенно отличается от энергозависимых устройств. Основные отличия заключаются в следующем:

Энергонезависимая механическая автоматика – работает, используя для регулировки физические законы. Подачу газа, открывает термопара, продуцирующая при нагреве низкопотенциальную электроэнергию, равную 40-60 мВт. Напряжение удерживает шток газового клапана в отрытом положении.Регулировка интенсивности нагрева осуществляется посредством термического расширения внутреннего стержня, расположенного в полости термодатчика.

Энергозависимая электронная автоматика – в данном случае, работой управляет микропроцессорный чип. В конструкции котла и водяном контуре, установлены датчики, считывающие информацию о рабочих параметрах: давлении газа, температуре теплоносителя, интенсивности притока воздуха и характеристиках тяги.После обработки полученной информации, микропроцессорный чип дает сигналы на срабатывание газовых клапанов, вентиляторов и другой запорной и регулирующей арматуры.

Единственный недостаток электронного контролера – это зависимость автоматики от энергопотребления. Микропроцессор автоматически приспосабливается к фактическим условиям работы, подбирает оптимальный режим нагрева и обеспечивает безопасность.

Электронная автоматика, подключенная к комнатным термостатам, экономит до 30% газа, по сравнению с котлами, работающими с механическими блоками управления.

Советы экспертов: как обезопасить себя от поломок контроллера

Ремонт блоков управления газовых котлов – явление не частое. Однако прежде чем совершить покупку оборудования определённого производителя, поинтересуйтесь, есть ли в вашем регионе его сервисные центры.

Чтобы обезопасить себя от неприятностей в неподходящий момент, следует с помощью специалистов проводить осмотр котла до и после отопительного сезона. Защитить электроконтроллер от скачков давления поможет стабилизатор напряжения в сети, тем самым обезопасив прибор от поломки.

Предупредить возможные поломки блока управления можно при первом же его запуске в работу. Система блока сложная и по-своему хрупкая, настройки могут сбиться при перевозке или сборке оборудования. Поэтому при установке тщательно проверяют сначала все тонкости, связанные с проводкой, подачей воды и газа, а затем проверяют работу датчиков БУ.

Последние модели контроллеров доведены практически до полной самостоятельности. Блок управления газовым котлом сообщает о неисправностях при помощи индикаторов, как можно видеть на схеме ниже.

Заметив любой сбой, даже незначительный, лучше сразу вызвать специалиста по обслуживанию котлов, этим вы предупредите серьёзную поломку и убережёте себя от более серьёзных проблем.

Отопительные приборы часто становятся объектами экспериментов, результатом которых являются сушители полотенец например. На технологическом конкурсе в 2007 году в США среди различных конструкций можно было увидеть радиатор в виде стеллажа из вешалок, сконструированный в форме стула с обогревом сиденья.

Современное оборудование отопления для дома максимально удобно для пользователей. Задав необходимые параметры устройству, не нужно постоянно контролировать его работу, положившись на автоматический режим. А своевременная диагностика обогревательных устройств позволит избежать неприятностей из-за некорректной работы или поломок.

С примером установки контроллера можно ознакомиться в видеоматериале:

https://youtube.com/watch?v=4BmjB7fzgrQ

Автоматика для насоса

Регулирует деятельность системы, контролируя множество функций, таких как, например, давление, распределение воды.

Для нормальной работы необходимы следующие компоненты: коллектор, обеспечивающий подачу воды, реле, контролирующее насос, манометр, осуществляющий измерение давления, датчик сухого хода, который предотвращает перегрев устройства, если вода иссякнет.

Всю автоматику, отвечающую за насос, подразделяют на несколько моделей, исходя из времени создания:

Автоматика первого поколения;

Первая простейшая конструкция подачи воды. Используется для решения несложных задач, если необходимо обеспечить помещение источником воды. Она состоит из трех компонентов: датчик сухого хода, гидроаккумулятор, выполняющего задачу накопления воды, содержащего в себе мембрану, реле, контролирующее давление воды. Обычно не вызывает трудностей при установке, так как в системе полностью отсутствуют сложные электрические схемы. Механизм также чрезвычайно лёгок: порядок цикличен—при полном заполнении воды, насос отключается, далее цикл идёт на повтор.

Автоматика третьего поколения

Является более достойной версией предшественников, стоит дороже соответственно. Агрегат выделяется наибольшей надёжностью, эффективностью, улучшена программа безопасности, а главное — максимальная точность устройства.

Для поддержания прибора в автоматическом режиме устанавливается реле. Механизм несложен: при уменьшении давления воды реле запускает систему, аналогично при увеличении давления — остановит.

Термостат для включения или отключения насоса

Самый частый вид автоматики для насоса в отоплении дома. Механизм: сначала происходит сбор информации с датчика, далее происходит сравнивание показателей, от этого зависит работа насоса. Например, если владелец задает режим +60, а гистерезис +5, то вода должна составлять +65, чтобы система запустилась, а чтобы она остановилась необходима температура соответственно +55.

Типы систем автоматики котлов

Котловая автоматика выпускается 2-х видов:

  1. Энергозависимая, которая работает только от электросети.
  2. Энергонезависимая, способная функционировать в автономном режиме без подачи напряжения на ее исполнительные механизмы.

Передовые энергозависимые системы обладают самым широким набором выполняемых функций, начиная от системы безопасности котлоагрегата и заканчивая   погодозависимым управлением, с применением новейших технологических решений и интеграцией в систему “Умный дом”.

Энергонезависимая автоматика более упрощенная и не имеет развитой системы управления, ее применяют в местах с нестабильной подачей электроэнергии, а также на угольных агрегатах. Основные параметры, которые контролирует такая система: перегрев воды, уровень разряжения в топке и присутствие факела в топке.

Механическая

Механическая автоматика для газовых котлов не требует подключения к электросети. В этом и заключается основное преимущество. Однако не всегда она является полностью механической. В ней может использоваться встроенный источник питания – батарейка или аккумулятор – и использоваться другие источники, например термопара, вырабатывающая ЭДС под воздействием высоких температур. Все равно сохраняется энергонезависимость, что, в конечном счете, и требуется. Все настройки устанавливаются вручную, притом со значительной погрешностью.

На данный момент распространение получила одна система автоматического управления – EuroSit 630. Этот блок автоматики с итальянскими корнями получился настолько хорошим и практичным, что его ставят практически на все газовые котлы с энергонезависимым управлением. Производят его во многих странах по лицензии или без нее.

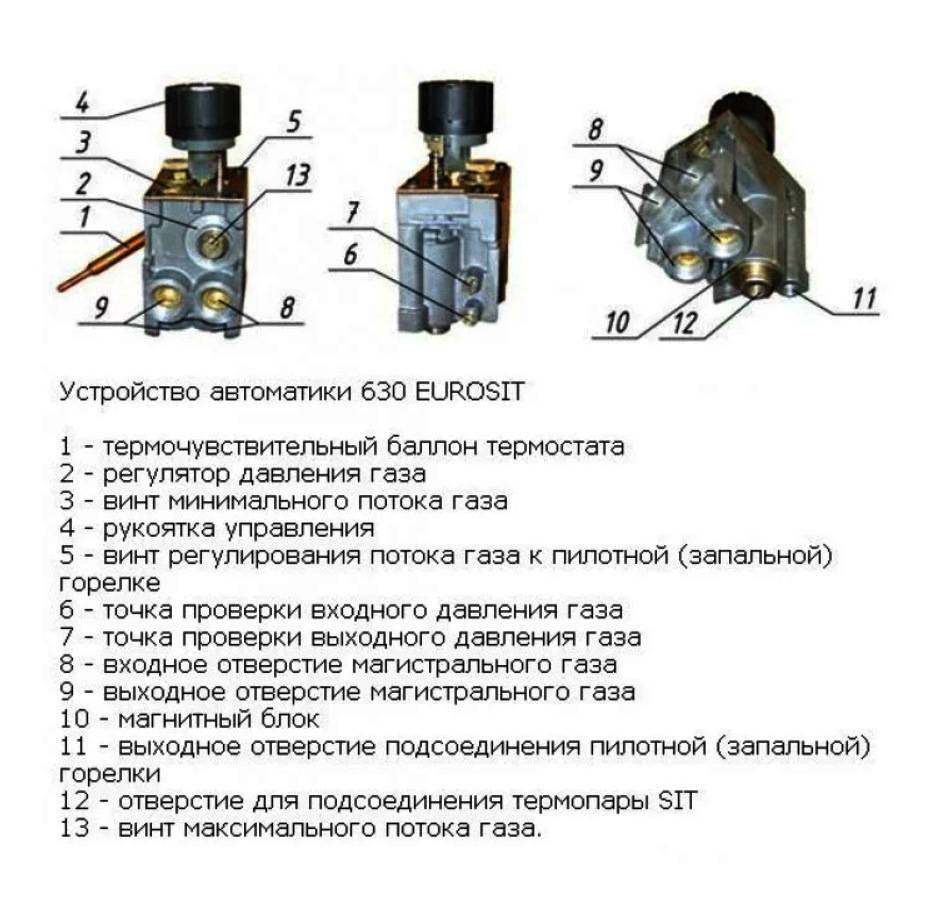

Блок автоматики EuroSit 630

Блок механической автоматики представляет собой металлический корпус с лабиринтом внутри, по которому может пройти газ от входа к выходу. Целый ряд клапанов регулируют подачу, давление и расход газа в зависимости от условий эксплуатации и установленных настроек. Две ручки управления задают режим работы котла и настройку целевой температуры теплоносителя.

Основная ручка определяет три режима работы:

  • полное выключение;
  • розжиг запала;
  • режим основного горения.

В первом режиме подача газа полностью прекращена.

Во втором режиме обеспечивается работа только запальника. Это небольшая горелка с минимальным потреблением газа, которая постоянно горит и нужна для поджога газа в основных горелках камеры сгорания. Нажимая на ручку переключателя, открывается заслонка на пути газа к запальнику. С помощью кнопки пъезорозжига зажигается запальник. Рядом с ним закрепляется термодатчик, термопара. Под воздействием высокой температуры на датчике вырабатывается ЭДС, примерно 25 мВ, которой хватает для питания электромагнитного реле, поддерживающего заслонку постоянно открытой. Когда термопара хорошо прогреется ручку, отпускают, и запальник уже не погаснет. Если же он по какой-то причине потух, то термопара остынет и реле опять закроет клапан.

В режиме основного горения автоматика открывает проток для основной массы газа на пути к горелкам. Газ загорается от запальника, тепло поднимается к теплообменнику и передается теплоносителю.

Клапан, отвечающий за подачу газа, завязан на термодатчик, который крепится на выходе теплообменника. Датчик представляет собой сосуд, наполненный жидкостью или газом, способными сильно расширятся или сжиматься при изменении температуры. Сосуд соединяется с помощью тонкой медной трубки с блоком автоматики и оказывает давление на шток клапана.

Ручка регулировки задает пороги срабатывания клапана в зависимости от давления, оказываемого датчиком. Если температура теплоносителя ниже установленной регулятором, то подача газа разрешается. При достижении максимально допустимого значения температуры подача газа прекращается.

Еще один датчик температуры устанавливается перед выходом в дымоход. Он реагирует на температуру исходящих газов. Если они слишком холодные, значит, нет тяги, или горелка не работает, огня нет. В любом случае это сигнал к перекрытию газа. Если температура исходящих газов слишком высока, значит, поддерживается слишком интенсивное горение, что так же следует пресечь.

Ряд регулировочных болтов, не доступных пользователю в режиме обычной эксплуатации, позволяет:

  • настроить допустимый расход и давление газа;
  • установить минимальный напор газа;
  • корректировать пределы изменения температуры теплоносителя.

Их установкой должен заниматься специалист во время монтажа и первоначальной настройки газового котла.

Частой проблемой энергонезависимой автоматики является неправильная работа термочувствительных элементов. Термопара на запальнике сложна в производстве, а выходные характеристики каждого датчика сильно разнятся даже в одной партии, что дает существенную погрешность в работе газовых котлов. Упрощает ситуацию то, что заменить терморегулятор или термопару под силу даже не специалисту, они доступны в продаже и часто взаимозаменяемы.

Можно ли отключить

При постоянном отключении у многих может появиться мысль о полном его демонтаже, закоротив клеммы вместо датчика. Но делать это проивопоказано ни при каких условиях. Если прибор отключается, то этого говорит в первую очередь о неудовлетворительных тяговых показателях.

Нестабильное движение уходящих газов в котле приводит к разворотам тяги, что приводит к попаданию вредных газов в помещение и начинает чувствоваться запах гари. Отключение может спровоцировать и обратная тяга: появляется воздушная пробка в дымоходной трубе, и газы идут обратно.

Это отчасти происходит и из-за плохой теплоизоляции трубы. Безусловно, использование датчика предусматривает его отключение, но нужно понимать опасность этого и отсутствие защиты при аварии. Поэтому отопительное оборудование нельзя использовать без таких датчиков.

Ремонт автоматики газового котла

Если автоматика котла покупалась совместно с котлом, она настроена на заводе-изготовителе, то ее работа проходит весьма надежно в течении всего срока, заявленного производителем оборудования.

Проблемы больше случаются на европейском оборудовании, которые вызваны нестабильностью работы российских инженерных систем. Наиболее частые поломки случаются в запальнике, клапане-отсекателе, электронной плате и датчиках температуры.

Что можно сделать самому

Если автоматика безопасности вместе с котлом находится на гарантийном обслуживании, то лучше при любой поломке обращаться в сервисный центр.

Многие производители стран ЕС требуют постановку оборудование на обслуживание только через фирменные центры и даже после окончания гарантийного обслуживания. В этих ситуациях самостоятельный ремонт выполнять не рекомендуется. Также недопустимо самостоятельно менять электронные платы управления.

Основные неисправности и их ремонт

Неисправности автоматики газовых котлов, которые наиболее часто встречаются на практике, составленные по отзывам пользователей и специалистов в области обслуживания и ремонта бытовых котлов.

Причины возникновения неисправности:

  1. Не зажигается факел на запальнике, засор жиклера либо газового фильтра, прочистить от грязи и продуть.
  2. Дефект газового клапана, если он на гарантии предпочтительнее поменять на новый в сервисном центре.
  3. Нет контакта кабеля с датчиком тяги, отключается кабель и прочищаются контакты.
  4. Не работает датчик тяги, при закороченных контактах и отключенном кабеле, факел не гаснет, требуется замена на новый.
  5. Термопара дает -ЭДС меньше 0,3 mV, требуется замена термопары.

Автоматизация котлов сегодня является не прихотью владельца, а требованием норм по безопасной эксплуатации таких агрегатов. Она достигается применением разнообразных средств управления и защиты: механические, гидравлические пневматические, электронные и компьютерные, которые часто сочетаются между собой в зависимости от уровня автоматики и ее стоимости.

Использование автоматических систем в работе котла повышает их безопасность и обеспечивает наиболее энергоэффективные режимы работы.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  1. тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  2. также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  3. тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  4. также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Они работают либо под воздействием привода и контроллера, который ими управляет, либо координируются электронным способом.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  1. автоматический поджиг горелки;
  2. модуляция интенсивности пламени;
  3. самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  1. Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  2. Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  3. Клапан под воздействием шайбы открылся, и газ потек на запальник.
  4. Осуществляется поджиг.
  5. После этого начинается постепенный разогрев термопары.
  6. На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  7. Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  8. И после этого этот процесс контролирует термостат.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  • тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  • также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  • тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  • также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  • автоматический поджиг горелки;
  • модуляция интенсивности пламени;
  • самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  • Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  • Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  • Клапан под воздействием шайбы открылся, и газ потек на запальник.
  • Осуществляется поджиг.
  • После этого начинается постепенный разогрев термопары.
  • На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  • Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  • И после этого этот процесс контролирует термостат.

Какая автоматика лучше

Сегодня рынок котельного оборудования перенасыщен предложениям по автоматизации котлов, поступающих как от импортных, так и отечественных производителей.

Первые очень дорогие и капризные, плохо переносят условия работы российских инженерных сетей, вторые менее функциональные. Лучшая автоматика для котла всегда его родная, то есть выпущенная в единой комплектации заводом-изготовителем.

Именно там на стендах она получает правильную настройку с режимами работы агрегата. Не менее важный фактор автоматики котельных — гарантийные обязательства производителя, который должен в течение не менее года бесплатно гарантировать ее работу и заменить узел в случае выхода его из строя.

Немецкая

Немецкая автоматика для котлов Vaillant, Honeywell, AEG, Bosch на российском рынке довольна популярна, что объясняется ее превосходным потребительским качеством, долговечностью и надежностью. Высокий уровень автоматизации и защиты. В последнее время немецкими производителями налажена автоматизация конденсатных котлов, обеспечивающих К.П.Д. практически 100%.

Итальянская автоматика

Лучшей итальянской автоматической системой для газовых котлов в мире считается EuroSIT 630. Она выпускается в полном соответствии со стандартами ЕС, но при этом имеют более низкую цену чем немецкие системы.

Автоматика котлов EuroSIT 630 охватывает все параметры работы котла, но очень чувствительна к параметрам работы газовой линии и электросети. Для этой системы обязательная установка стабилизаторов входного напряжения.

Российская

В последнее время все больше котлов приобретаются с российскими системами автоматики, поскольку они с самым низким уровнем цен обеспечивают хорошую систему защиты и надежное управление котлом.

Опыт наработанный с автоматизацией процессов в промышленных котельных успешно интегрирован в работу бытовых котлов с применением новейших технологий и наработок европейских производителей. В числе большого числа российских компаний особенно, самые популярные “Нева-Транзит” и “Лемакс”.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
