Конструкция и области применения главной заземляющей шины

Что такое заземление

Это комплекс, состоящий из металлических конструкций и проводников, который обеспечивает электрический контакт корпуса электроустановки с физической землей, то есть с грунтом. Система начинается с заземлителя: металлического электрода, заземленного в грунт. Эти элементы не могут быть одиночными, для надежности они объединяются в заземляющий контур.

Как это работает

Внешний контур заземления (который находится непосредственно в грунте), соединяется с помощью надежного проводника с внутренним контуром в помещении, или с щитком заземления. Далее, с помощью внутренней сети защитных проводников, производится подключение к корпусам электроустановок, и контактам заземления на коммутационных устройствах (распределительные щитки, коробки, розетки и прочее).

Устройства, генерирующие электроэнергию, также имеют систему заземления, с которой соединяется нулевая шина. При возникновении аварийной ситуации (фаза соединилась с корпусом электроустановки), возникает электрическая цепь между фазным проводником и нулевой шиной по линии заземления. Сила тока в аварийной цепи спонтанно возрастает, срабатывает устройство защитного отключения (автоматический выключатель) или перегорает предохранительная вставка.

Сопротивление тела человека в десятки раз выше, чем сопротивление заземления. Поэтому сила тока (при наличии фазы на корпусе электроустановки) не достигнет опасной для жизни величины.

Конструкция

Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве

Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме

Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.

Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.

В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.

Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.

Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.

Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры. Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22. А панель DIN 4U можно установить дополнительно счетчик электрической энергии.

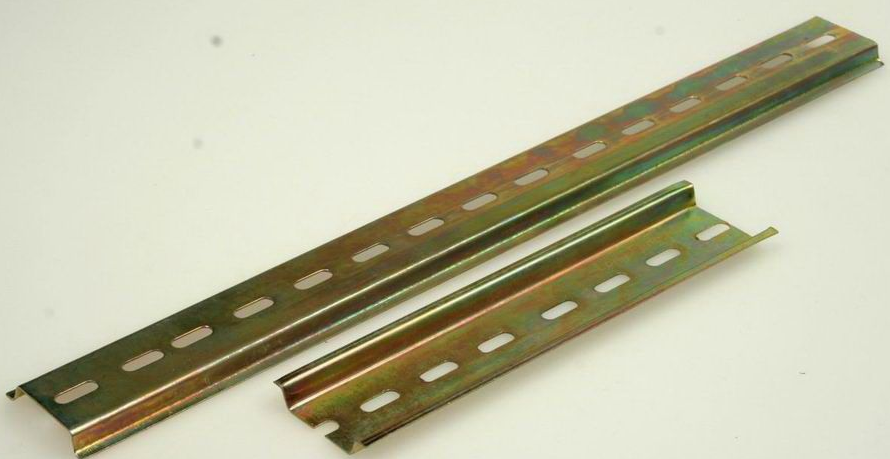

На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.

Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.

Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.

Провода для заземления 380 Вольт

При выборе заземляющего провода на 380 В важно придерживаться тех же требований, что рассмотрены выше

Обращайте внимание на тип изоляции, сечение, гибкость, температурный режим работы и другие параметры. Каких-то особых отличий по требованиям между заземлением на 220 или 380 В не предусмотрено

Если говорить о типе применяемых проводов, рекомендуется применять уже рассмотренные выше марки.

К ним можно добавить провод ПВС 5х6 в двойной круглой изоляции с пятью жилами. Подходит для питания и заземления оборудования напряжением до 660 В.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Несмотря на общие подходы к выбору проводника, некоторые отличия в заземлении между сетями на 220 и 380 В имеются.

В первом случае используется однофазная сеть, а во втором — трехфазная. Следовательно, для сети на 220 В подойдет кабель с тремя проводами (земля, фаза и ноль), а на 380 В — с пятью (три фазы, ноль и заземление).

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

• для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
• при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
• её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
• их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Конструкция контура

Составные части

Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.

Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:

• В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
• Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
• Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).

Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).

Различие по месту устройства

Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).

При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.

Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.

Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.

Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»

Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».

Марки и требования

При покупке кабеля для заземления необходимо всесторонне его изучить на возможность применения в доме, квартире или специальном помещении (к примеру, ванной, сауне и т. д).

Заземляющий проводник может быть с одной жилой или многожильным. Здесь нужно ориентироваться на место монтажа и удобство применения.

Приведем несколько примеров:

1. При соединении корпуса с дверцей шкафа необходимо сохранить подвижность, поэтому лучше использовать многожильное изделие. Если установить одножильный проводник, из-за частых сгибаний он быстро повредится.
2. Для соединения корпуса электрического мотора, где не нужна подвижность, пригодятся жесткие жилы. Здесь особых требований к гибкости не предъявляется.
3. При обустройстве заземления в квартире или доме можно использовать любой из типов проводов с учетом риска его повреждения и удобства прокладки.

В зависимости от типа заземляющая жила может быть из алюминия и меди, идти в качестве отдельного изделия или в составе бухты кабеля, быть с изоляцией или без нее.

Сегодня выделяется несколько основных марок проводов.

NYM

Изделие с медной жилой, промежуточной оболочкой зелено-желтого цвета. Отличается удобством монтажа, применяется для напряжения до 660 В. Рабочая частота 50 Гц.

Количество проводников может быть от одного до пяти с сечением от 1,5 до 6 кв. мм. Номинальный ток определяется рабочим сечением проводника.

Температурный режим работы от -50 до +50 градусов Цельсия. Радиус изгиба не более четырех диаметров кабеля.

Плюсы — стойкость к влаге и огню, гибкость и большой выбор вариантов исполнения.

Минусы — высокая цена и боязнь прямых солнечных лучей.

ВВГ

Кабель с поливинилхлоридной изоляцией, наружной ПВХ-оболочкой и без специального защитного слоя (брони). Бывает одно- или многожильным.

В 3-х, 4-х и 5-ти жильных кабелях может предусматриваться заземление и нейтраль.

Разрешено использование в качестве заземляющего проводника при напряжении до 600 В.

Некоторые типы кабеля предусмотрены для работы на 1000-2500 В. температурный режим работы от -50 до +50 градусов Цельсия.

ПВ3

Провод медный с поливинилхлоридной изоляцией. Отличается высокой гибкостью, что позволяет применять его для заземления разных устройств и механизмов (в том числе в быту).

Изделие устойчиво к влиянию влаги и способно работать в температурном режиме от +60 до -70 градусов Цельсия. Следовательно, его можно применять даже в экстремальных условиях — банях, ванных комнатах и на улице.

ПВ3 не боится плесени и не подвержен огню. При воздействии высокой температуры происходит обычное оплавление оболочки.

ПВ6

Надежное изделие, применяемое для прокладки токоведущих частей и заземления

Во время использования важно избегать попадания прямых лучей солнца и высокой температуры

Жилы изделия состоят из меди, бывают монопроволочными или многопроволочными. Рабочее напряжение до 1000 В.

Благодаря применению прозрачного пластика, удобнее контролировать исправность устройства.

Цвета исполнения могут быть различными, поэтому выполнять цветовую маркировку необходимо самостоятельно. Для этого можно использовать подход, который упоминался выше — маркировка с помощью желтой и зеленой изоленты.

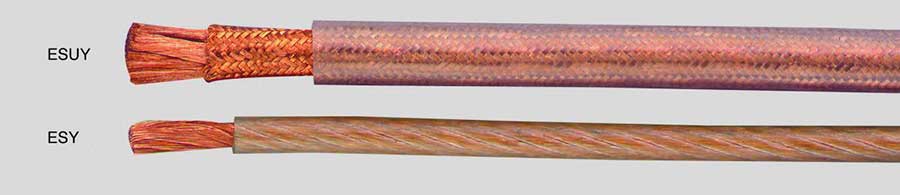

ESUY

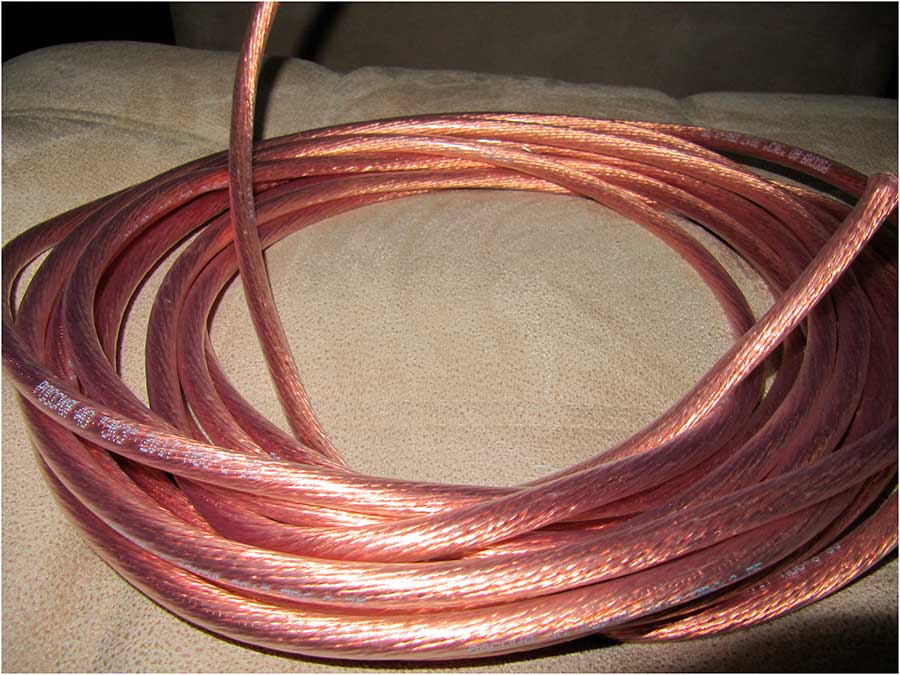

Медный заземляющий кабель с высокой степенью гибкости. Жила изготовлена из тонких проводов. Сверху предусмотрена оплетка высокой прочности. При изготовлении не применяется кремнийорганическая резина.

Изделие имеет высокую стойкость к морозам, прозрачную оболочку и температурный режим работы от -40 до +70 градусов Цельсия.

Выше рассмотрены наиболее популярные марки проводов/кабелей для заземления, но можно задействовать и иные варианты. Главное, чтобы проводник удовлетворял требованиям гибкости и сечения.

Что такое шина заземления

Даже далекие от электрики люди сейчас знают, что заземление является обязательным требованием для оборудования в домах самого различного назначения. И нужно оно не только на специальных установках, но также и для бытовых приборов.

Вначале мы напомним нашему читателю, что такое само заземление. А служит оно для электрического соединения различных приборов непосредственно с землей. Эта конструкция принимает на себя отведенные токоотводом от молниеприемника удары молнии и рассеивает в грунте.

Неправильно спроектированная, эта система способна нанести колоссальный ущерб вашему имуществу, потому оборудовать ее следует непременно с соблюдением всех существующих правил.

Шина заземления – это тот элемент, который в обязательном порядке располагается в каждом электрическом щитке и соединяется с контуром действующего заземления. Иными словами она выступает проводником между штекером технической установки и самой системой заземления.

Таким образом, для того, чтобы она успешно выполняла свое назначение, а также не перегорела в случае короткого замыкания, ее необходимо закрепить правильным образом в распределительном щитке.

Итак, этот элемент устанавливается в электрощитке, где его и закрепляют. Далее к нему присоединяют рабочие нулевые и защитные провода.

При всем, обратите внимание, что если предусматривается подключение к устройству нескольких многожильных проводков (из меди), то рекомендуется на их концы надеть специальные металлические наконечники либо гильзы

Основные требования

Внутри устройств ввода чаще всего берут шины типа РЕ. При этом проводник заземления должен иметь соответствующее сечение, а именно:

• Для вариантов из меди он должен быть не менее 11 мм;
• Из алюминия – около 17 мм и более;
• Для стальных проводников – начиная от 75 мм.

Сечение же самой шины не должно быть меньше сечения проводника у линии питания. Изготовляется шина чаще всего из меди. Но иногда допускаются и стальные ее аналоги. Стоит сделать акцент на том, что устройство не должно изготавливаться из алюминия.

Наконец, главные требования, которые выдвигаются к этому устройству следующие:

• В тех местах, доступ к которым имеют лишь квалифицированные сотрудники соответствующих служб, эти установки должны устанавливаться открыто;
• В противном случае, если электрощиток расположен в общественно доступном месте, например в подвале дома, он должен иметь предусмотренную защиту и закрываться на ключ. На сам шкаф наносится знак опасности.

Таким образом, шина заземления может быть двух видов: нулевая рабочая и защитная типа РЕ. Однако, установку и обслуживание этого устройства все же необходимо доверить специалистам, чтобы не подвергать свою жизнь опасности.

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

• установка заземлителей;
• прокладка заземляющих проводниковых частей;
• соединение заземляющих проводников – между собой, электрическим оборудованием.

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

Технические характеристики и требования ГОСТ

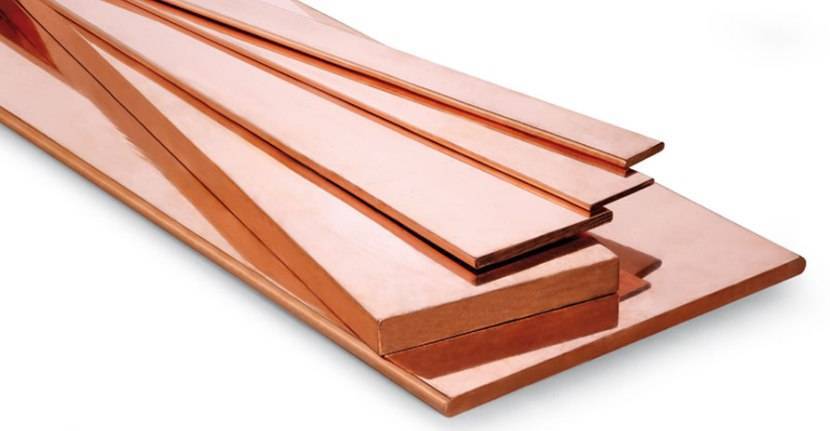

В России медные шины должны производиться с учетом множества технических требований ГОСТ. Основные нормативные документы — ГОСТ 859-2014, ГОСТ 18690-2012, ТУ 48-0814-105-2000 и некоторые другие. Требования ГОСТ распространяются на множество параметров — тип исходного сырья, механические свойства, наличие дефектов, маркировка, хранение и так далее. Ниже мы кратко рассмотрим каждый параметр по отдельности.

Рекомендуемое сырье

Для производства годятся не все медные сплавы, а только такие, которые содержат минимальное количество примесей (не более 1%). Особенно критично в этом плане содержание кислорода, поскольку этот элемент негативно влияет на прочность и антикоррозийные свойства, поэтому концентрация кислорода в сплаве должна быть минимальной (не более 0,01%).

Оптимальная марка для производства защитных пластин-шин — М1, М2 и другие. В качестве сырья могут использоваться медь, прошедшая различную первичную обработку — прокат, катанка, литье слитками, прессование и так далее.

Наличие дефектов

Медные пластины не должны иметь дефектов и различных повреждений (трещины, коррозийные участки, отверстия и так далее). Одновременно с этим допускается наличие смазки и локального окисления, которое образовалось по естественным причинам.

Также налагается ряд серьезных ограничений на прямолинейность медных шин. Минимальная серповидность — не более 1,75 миллиметров на 1 метр длины изделия

Также обратите внимание, что ГОСТ допускает более высокую серповидность (до 4 миллиметров на 1 метр длины) — но только в случае наличия предварительной договоренности между заказчиком и исполнителем (то есть не допускается самовольное превышение норм без согласования с заказчиком)

Механические свойства

Шина медная должна удовлетворять некоторым требованиям, которые касаются относительного удлинения.

• При толщине пластины от 2,5 до 8 миллиметров шина медная ГОСТ должна иметь относительное удивление не более 37%.
• При толщине пластины более 8 миллиметров по ГОСТ должна иметь относительное удлинение не более 40%.

Этот параметр является очень важным с точки зрения безопасности функционирования медной шины. Почему? Дело все в том, что при возникновении короткого замыкания медная пластина будет насыщаться избыточными электронами, что может привести к растрескиванию пластины. Чем меньше будет показатель относительного удлинения, тем дольше пластина сможет успешно «держать» электрический ток. Особенно это критично при работе с током большой силы или напряжения.

Перевозка и хранение

Перечислим основные государственные требования:

На каждую упаковку должен быть нанесен ярлык, на котором должно быть указана вся техническая информация. Она позволяет однозначно идентифицировать не только изделие, но и его производителя. Основные сведения — название завода-производителя, его знак, тип (ШМТ, ШМТВ, ШММ), толщина и ширина пластины, номер партии, дата изготовления и другие.
Пластины разрешается упаковывать в однородные пачки. Вес одного блока пластин должен составлять не более 200 кг

Обратите внимание, что в каждую упаковку допускается класть изделия одной марки. Нельзя класть в одну упаковку M1 и M2

Для упаковки рекомендуется использовать обычную упаковочную бумагу, а также проволочную обмотку для скрепления. По предварительному согласованию с заказчиком допускается перевозить медные шины без упаковки при контейнерном способе доставки.
По закону производитель должен предоставить гарантию. Срок действия гарантии зависит от типа изделия. В случае ШМТ и ШМТВ — не менее 6 месяцев, ШММ — не менее 1 года. Обратите внимание, что на гарантию распространяются те же правила, что и на обычные товары.
