Делаем дровяное отопление дома своими руками: обзор схем, колов, преимущества и недостатки каждой системы

Пошаговая технология изготовления твердотопливного нагревателя

Теперь разберемся, как сделать котел собственноручно. Конечно, сложную высокоэффективную модель твердотопливного агрегата сделать не получится, потому что это можно реализовать только в условиях производственных помещений и при соблюдении технологических параметров. Однако простой котел из трубы своими руками можно собрать. Такой агрегат будет не только отапливать дом, но и удовлетворит потребности в горячем водоснабжении.

Инструменты и материалы

Чтобы собрать водяной котел своими руками, заранее готовят все необходимое для работы:

  • небольшую болгарку со шлифовочным диском и отрезными насадками;
  • сварочный аппарат;
  • защитные очки;
  • молоток;
  • электродрель и набор сверл для работы по металлу;
  • газовые ключи номер 1 и 2;
  • отвертки;
  • набор накидных и рожковых ключей;
  • угольник;
  • пассатижи.

Для изготовления колосников нужна сталь толщиной не менее 0,7 см, а для всех остальных конструкций достаточно стали толщиной не менее 0,5 см.

Нужны материалы:

  • для изготовления каркаса подготавливают стальной уголок с полками 50х50 мм толщиной 5 мм;
  • если решено делать накопительную емкость, то для нее нужна листовая нержавеющая сталь;
  • толстостенные стальные трубы сечением 3,2-5 см необходимы для сборки теплообменника.

В зависимости от конструкции котла могут понадобиться и другие материалы, а также различные приспособления.

Сборка теплообменника и корпуса

В процессе изготовления дровяного котла своими руками особое внимание уделяют корпусу, потому что он выполняет функции топочной камеры и служит основой всего агрегата. Топку лучше делать с двухслойными стенками с песчаной засыпкой между ними. Для повышения жесткости конструкции используют металлический каркас

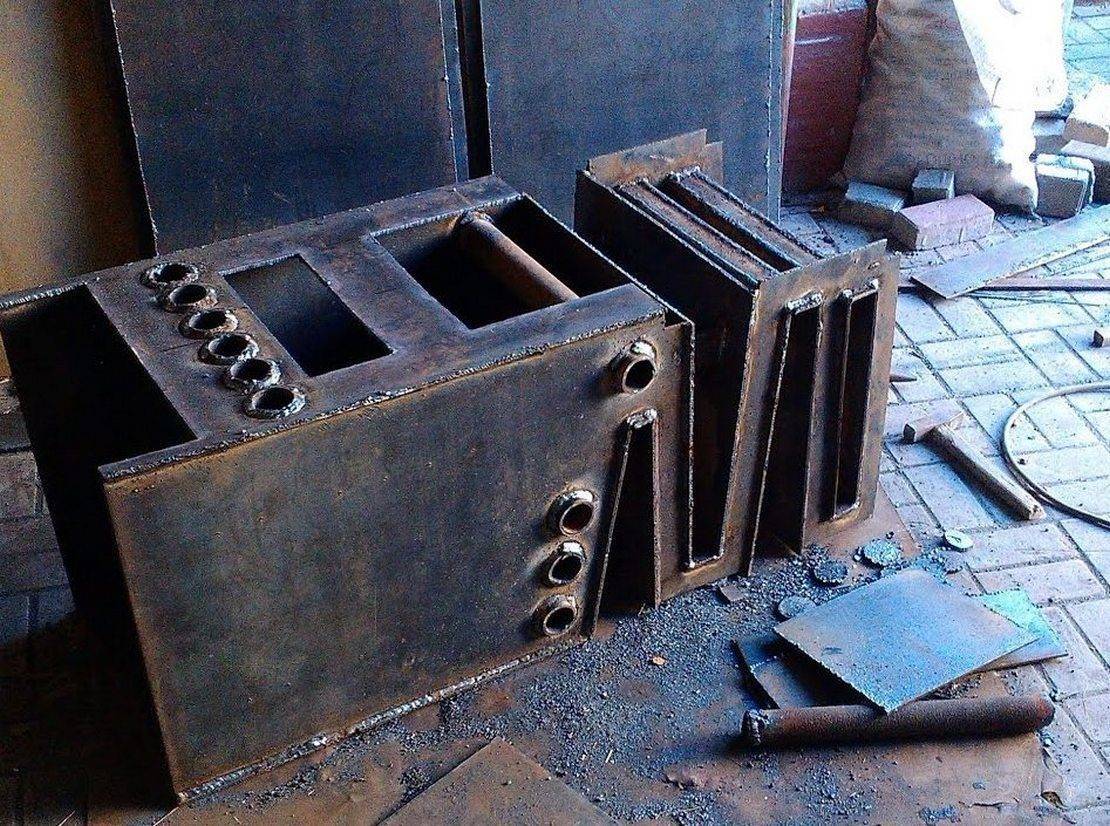

Для повышения жесткости конструкции используют металлический каркас

В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива

Для повышения жесткости конструкции используют металлический каркас. В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива.

После изготовления топочной камеры начинают сборку теплообменника. Заготовки прямой и полукруглой конфигурации соединяют между собой сваркой для получения змеевика

Важно добиться компактных размеров и максимальной протяженности змеевика для увеличения площади теплообмена

Комплектация конструкции

После изготовления всех составляющих элементов агрегата начинают сборку котла. Лучше это делать сразу на месте установки твердотопливного нагревателя, поскольку габаритную и тяжеловесную конструкцию будет потом сложно транспортировать в котельную.

Обычно агрегат устанавливают на прочное бетонное основание. Причем в процессе изготовления фундамента под котел устанавливают закладные детали с анкерами, к которым впоследствии приваривают агрегат. Сначала на основании закрепляют каркас, а после этого устанавливают наполнение котла и его обшивку. В местах сварных соединений делают фаски, а сами сварные швы очищают от шлаков и шлифуют.

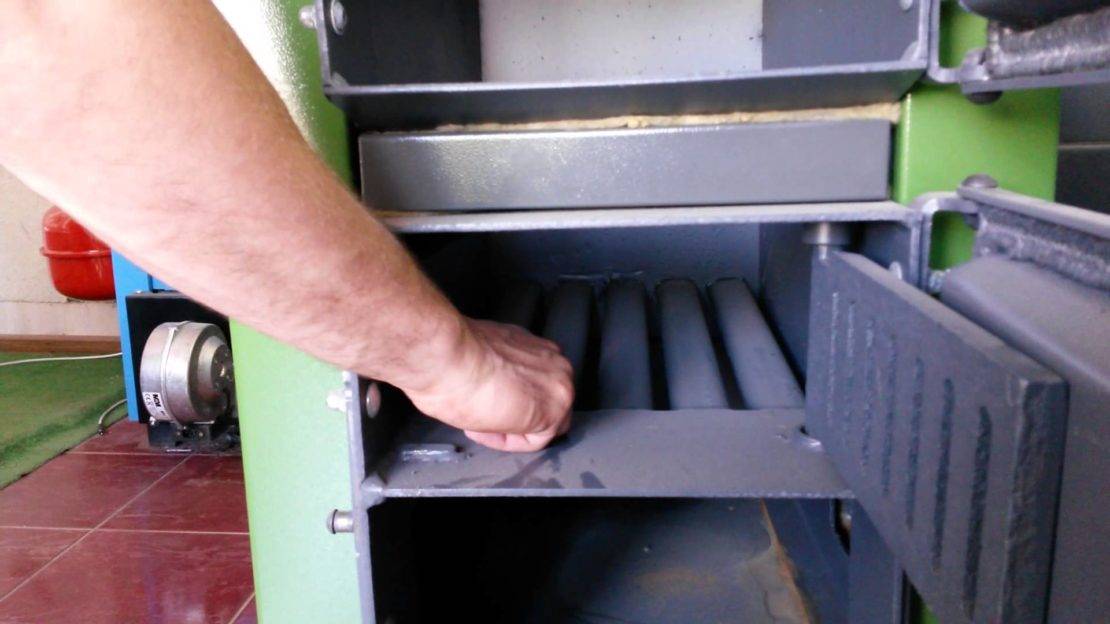

В подготовленный и закрепленный корпус устанавливают колосниковые решетки и теплообменник. Последний элемент посредством сварки подключают к отопительному контуру дома. Для естественной циркуляции теплоносителя змеевик устанавливают с небольшим уклоном. Установку накопительной емкости из нержавейки лучше поручить специалистам, имеющим специальное оборудование. То же самое касается ее изготовления.

После установки всех комплектующих корпус котла нужно окрасить. Два слоя красочного покрытия надежно защитят агрегат от коррозии. Для работы лучше использовать термостойкую краску, а поверхность перед окрашиванием загрунтовать.

По окончании всех монтажных работ самодельный твердотопливный котел нужно опрессовать струей воды под высоким давлением. Если в процессе опрессовки появилась течь, то это место нужно дополнительно заварить, а затем провести тестирование водой еще раз. Только после этого переходят к пусконаладочным работам.

Самодельный котел в процессе эксплуатации нужно периодически очищать от золы, собирающейся в топке, а также прочищать дымоход. В принципе, вся конструкция может похвастаться долговечностью, надежностью и простой использования.

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

  1. Эффективная работа.
  2. Простота монтажа.
  3. Относительно низкая стоимость.
  4. Высокая безопасность.
  5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

  1. Сложность в управлении.
  2. Необходимость в постоянном контроле системы.
  3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Принципиальная особенность дровяных котлов

Конструктивно котлы для дров просты. Состоят они из топки, в которую помещается определенный объём дров для их розжига. Кроме того, топочный объём оснащен теплообменником, через который протекает нагреваемый теплоноситель (обычно вода). Производительность такого рода котлы имеют в пределах 70 %. Данные котлы популярны у дачников, обитающих на даче кратковременно.

Калькулятор расчета теплопотерь

Калькулятор количества секций радиаторов

Калькулятор расчета теплого пола

Те, кто выбирает загородный дачный дом постоянным местом жительства, а значит, планирует жить круглогодично, предпочтительнее оснащать дачный дом пиролизным котлом, имеющим существенный КПД в пределах 85 %. Пиролизные котлы обладают более сложной конструкцией внутренней полости, состоящей из нескольких камер для эффективного сжигания дров. Принцип работы пиролизного котла таков, что тлеющие заложенные дрова при определённой температуре начинают образовывать газы, которые затем смешиваются в специальной камере с потоком воздуха, где и происходит активная фаза отдачи тепла теплоносителю. Экономическая выгода от данного типа котлов ощутима, поэтому расход дров будет происходить не такими высокими темпами, как в обычной «буржуйке». Котлы оснащены системой регулирования режима отопления.

Модным и практичным решения отопления дачного дома являются камины с водяным отоплением. Оригинальный внешний вид традиционного источника отопления способен не только облагородить своим видом одну из комнат в «английском» стиле, но и попутно отопить несколько других комнат или хозяйственных помещений.

Следует помнить, что подбирать модель камина нужно, исходя из объёма комнаты, в которой он будет размещаться.

Виды дровяных котлов для дачного дома

В зависимости от поставленных целей, бюджета и типа дачного домика приобретают различные типы отопительных устройств.

Устройства жидкостного отопления

Такой отопительный прибор нагревает жидкость-теплоноситель, который переносит тепло по батареям по всему дому. Причины покупки жидкостного котла:

  • Существующая система из труб и батарей.
  • Большое здание в несколько этажей или помещений.
  • Повышенные требования к влажности нагреваемого воздуха.
  • Необходимость медленного, но равномерного прогрева помещения.

Фото 1. Устройство дровяного котла для отопления. Стрелками указаны составные части прибора.

Устройство котла:

  • Топка. Служит для эффективного сжигания дров. Различные модификации позволяют добиться длительного горения, есть форсированные прожорливые топки для быстрого прогрева.
  • Теплообменник. Этот элемент принимает тепло от выходящих дымовых газов и передаёт теплоносителю. Есть теплообменники пластинчатые, водяные рубашки вокруг топки, полки и трубы, проходящие через дымоход или топку.
  • Система автоматизации. Управление горением происходит при помощи контроля за входящим воздухом. Привод регулировочного клапана может быть электрическим и механическим.
  • Корпус. Выполняет эстетическую роль, изолирует водяную рубашку, топку и теплообменник.
  • Дымоход. Служит для удаления продуктов горения. Котёл можно подключить к уже существующему дымоходу или построить новый из сендвич-труб.

Конструкция жидкостного котла направлена на нагрев теплоносителя. Производители рассчитывают соотношения и виды элементов котла, чтобы обеспечить равномерное и полное сгорание дров и максимальный теплосъём.

Конвекционные устройства

Применяется при быстром обогреве здания. Представляет собой топку из металла с интегрированным теплообменником. Основа работы оборудования — нагрев воздуха и распределение его в помещении.

Существует много оригинальных и смелых технических решений, которые позволяют добиться как быстрого интенсивного нагрева, так и длительного горения с выделением ровного тепла.

Из популярных конструкций можно выделить:

  1. Топка каминного типа. Обычно устанавливают внутри кирпичной рубашки, играющей декоративную и теплоаккумулирующую функцию. Обогрев идёт благодаря нагреву окружающего воздуха о стенки устройства.
  2. Булерьян и производные от него. В такой системе теплообменник встроен в топку, организован дожиг пиролизных газов. Помещение нагревается с помощью конвективного движения воздуха по каналам теплообменника.
  3. Котлы длительного горения с послойным горением. Это недавняя разработка обогрева на опилках, мелком древесном мусоре, небольших поленьях. Длительность работы объясняется оригинальностью конструкции топки и подачи воздуха сверху через специальный воздуховод, что способствует долгой отдаче тепла на одной закладке.

Несомненное преимущество: быстрый нагрев помещения. При наличии принудительной циркуляции воздуха оно прогревается значительно быстрее, чем при жидкостном отоплении.

Нет необходимости в незамерзающем жидком теплоносителе: антифризе или специальных масел низкой вязкости.

Система получается значительно проще и эффективнее.

При необходимости, обогреватель оборудуется плитой для приготовления пищи, духовым шкафом или хлебопечкой. Эти полезные функции облегчают быт на даче.

Фото 2. Отопительный дровяной котел с плитой для приготовления пищи. Обладает двумя конфорками.

Недостатком считают контакт воздуха с раскалёнными стенками топки. Сгоревшая пыль и пересушенный воздух требуют дополнительной очистки и увлажнения.

Правила выбора

При выборе дровяного котла для отопления дома первым делом проводится расчет необходимой мощности. Для обогрева 100 м² площади жилья требуется агрегат с мощностью в 10 кВт. Притом этот показатель актуален в условиях средней полосы, и в случае, если дом хорошо утеплен. Для суровых климатических зон и плохо утепленных помещений необходим запас мощности в 30-35%. Стоит учитывать, что в межсезонье нагревательное устройство эксплуатируется не в полную силу

Следовательно, при выборе котла стоит обращать внимание на весь диапазон мощности, а не только на номинальный показатель агрегата

Следующий критерий – материал:

  • котлы из стали выделяются небольшим весом и простой конструкцией топки. Стальные модели располагают длинным дымовым каналом, что обуславливает эффективный нагрев теплоносителя;
  • чугунные конструкции выполняются относительно коротким дымовым каналом, большую площадь теплообмена обеспечивает ребристая поверхность.

Показатель теплоемкости у чугунных устройств выше, чем у стальных моделей. Притом топку чугунного котла придется чистить при помощи скребка, щетки и кочерги, так как на ребристой поверхности оседают продукты горения. Тогда как зольник стальной модели легко опустошить, просто удалив золу.

При выборе модели следует уточнить сведения о наличии системы аварийного охлаждения и принципе ее работы. Система актуальна в случае закипания воды в теплообменнике и перегрева котла.

Защита от ожогов – следующий немаловажный критерий выбора дровяного котла для отопления дома. В приоритете модели с теплоизолированными ручками топки, также приветствуется наличие защитных кожухов и решеток, теплоизоляции наиболее греющихся плоскостей конструкции.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Рейтинг популярных производителей

Твердотопливный котел НМК Магнум КДГ 30 ТЭ

На российском рынке представлено большое количество КДГ отечественного и зарубежного производства. Но только некоторые из них соответствуют предъявляемым к этим агрегатам требованиям, включая надежность, долговечность и удобство эксплуатации. При составлении рейтинга твердотопливных котлов отопления для частного дома использован ряд сертифицированных моделей, качество которых подтверждено многими пользователями.

На первом месте расположились изделия от российской компании НМК, выделяющиеся обширным ассортиментом и большим выбором цен: от 30 до 100 тыс. рублей. С их помощью удается отапливать помещения площадью от 50 до 3000 квадратных метров, а также банные комнаты (парилки) объемом до 30 метров кубических. Все котлы от этого производителя сертифицированы, их характеристики соответствуют мировым стандартам.

Твердотопливный котел Stropuva S8

Второе место уверенно занимает литовский производитель с брендом Stropuva. Твердотопливное оборудование из Литвы способно поддерживать горение в течение 3-х суток. При этом постоянный присмотр со стороны человека совсем не обязателен. Конструкция котлов от этого производителя позволяет за одну загрузку размещать в рабочей камере более 50-ти килограммов дров. При этом заявленная мощность агрегата превышает 40 кВт, что вполне достаточно для любого загородного дома. Один из образцов выпускаемых Stropuva твердотопливных котлов – модель под названием Candle. К ее достоинствам следует отнести:

  • возможность работы на дровах в течение 2 суток, а на угле – более 5 дней;
  • высокие показатели эффективности (КПД – до 94 %);
  • допустимость встраивания в систему с естественной (принудительной) циркуляцией теплоносителя.

Котел длительного горения «Неделька» КО-60

Отличительной чертой изделий марки Candle является простота эксплуатации оборудования. Все, что остается делать пользователю – периодически добавлять порции топлива, а также не реже 2-х раз в месяц очищать топку от скопившегося пепла.

Почетное третье место занято одним из лидеров российского рынка отопительного оборудования – фирмой под названием «Неделька». Компания занимается серийным производством обогревательных котлов мощностью от 15 до 90 кВт. Модели этого бренда хорошо прогревают помещения с суммарной площадью до 400 кв. метров и способны автономно работать в течение примерно недели.

Четвертое место уверенно занимает известная немецкая фирма Buderus, изделия которой отличаются высоким качеством и завидными показателями долговечности. Все агрегаты марки Будерус характеризуются продуманной конструкцией, применением высококачественных материалов, а также своей универсальностью.

Помимо рассмотренного перечня внимание пользователей нередко привлекают твердотопливные пиролизные котлы длительного горения «Космос», оснащенные дверцами со сменной навеской. Еще одна заслуживающая внимания модель – твердотопливный агрегат «Прометей-12М-5», хорошо известный большинству российских покупателей

Изготовление дровяного котла своими руками


Самодельный котел Сложно ли сделать дровяной котел для дома своими руками? Главным условием для этой конструкции является толщина и сорт используемой стали. В заводских моделях наружный корпус изготавливается из жаропрочной стали толщиной от 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

Оптимальным вариантом является создание сварной конструкции, которая по форме будет схожа с заводскими моделями. Однако если рассчитать трудоемкость работы и стоимость материалов – разница между покупкой и самостоятельным изготовлением будет невысока. Поэтому в качестве альтернативы дровяным печам для дома с водяным теплоснабжением нередко используют простые стальные бочки. Главным условием является толщина их стенки – от 1,5 мм.

Для изготовления потребуется емкость около 200 л. Она разрезается вдоль и внутри устанавливается перегородка. Ее длина должна быть меньше протяженности бочки. Это необходимо для монтажа колосников.

Затем на торцевой стороне вырезаются отверстия для монтажа дверей. Их следует подобрать заранее, чтобы не ошибиться с размерами. Для удаления угарных газов с обратной стороны конструкции врезается дымоходная труба. Ее диаметр может составлять от 50 до 100мм.

Однако судя по отзывам о подобном дровяном котле отопления можно отметить следующие недостатки:

  • Низкий показатель КПД;
  • Нагрев корпуса, что может привести к ожогам при прикосновении;
  • Небольшой срок эксплуатации.

Подобные конструкции используются для отопления небольших хозяйственных помещений – гаража, склада и т.д. Для дома лучше всего приобрести заводскую качественную модель. Она будет соответствовать современным схемам дровяного отопления.

Модель котлаМощность, кВтСтоимость, руб.
Buderus Logano G2212069900
Dakon DOR F 242460300
Proterm DLO 302458450

Строение дровяных котлов

Дрова в отопительном котле укладываются через верхний люк. Загружают сразу много топлива, но не под завязку. Процесс горения происходит в отсеке газификации котла. Туда поступает воздух с кислородом в ограниченном количестве, что снижает скорость горения. Это приводит не к сгоранию, в прямом смысле, а к тлению дров. При таком процессе выделяется много тепла, которого достаточно для нагрева воды и помещения.

Однако, кроме выделения тепла при горении, образуется дым и горючие газы. Они попадают в другой отсек котла (камеру горения), которая совмещает функции зольника. В этот отдел воздух поступает без ограничений, что вызывает догорание газов. Это действие выделяет очень много тепла, вызывая сильный нагрев водяного теплообменника, находящегося в камере горения котла. Такая циркуляция приводит к очищению дыма и повышению КПД устройства.

Выведение продуктов горения дров происходит через специальный канал, соединенный с дымоходом и трубой. Холодная вода подводится к дровяному котлу с водяным контуром через патрубки, через них же горячая циркулирует по дому. Обычно конструкция имеет 2 патрубка, для горячей и холодной воды. Их присоединяют по разным схемам, которые зависят от модели котла и системы отопления всего дома. Современные конструкции имеют автоматическое управление, которое делает эксплуатацию максимально простой. Система включает в себя:

  • температурные датчики, регулирующие подачу воздуха;
  • датчики давления, отслеживающие состояние воздуха в котле;
  • датчики давления воды в патрубках.

Во многом эффективность котла определяет качество дров. Обычные дровяные устройства нельзя топить другими видами топлива, даже торфом. Такой подход приведет к низкому КПД или вовсе навредит устройству.

Обратите внимание!
Для топки котлов рекомендуется использовать только сухие поленья и дрова. От закладки хвойных пород лучше отказаться, так как в процессе их горения образуется слишком много отходов, которые придется часто вычищать из дымохода и камеры

Перед покупкой котла важно рассчитать мощность, которая необходима для отопления вашего дома. Эту величину указывают в паспорте устройства в киловаттах

Одна единица киловатта может отопить 10 м 2 помещения. К примеру, чтобы отопить дом, имеющий площадь 120 м 2 , необходимо выбрать котел мощностью от 12 киловатт. Если вы живете в регионе с суровым климатом следует приобрести устройство с запасом мощности в 25-30%.

Важно!
Помимо номинальной мощности котла, обращайте внимание на общий рабочий диапазон, присущий устройству. В холодное время года котел нагружают в полную силу

Дровяной котел для водяного отопления, который планируется использовать для водоснабжения, должен быть оборудован бойлером и хорошим запасом мощности, учитывающим число жильцов в квартире.

Одна из самых важных характеристик конструкции – материал корпуса. Котлы бывают стальными и чугунными. Первые имеют небольшой вес и облегченную конструкцию, которая очень проста в использовании и чистке. Дымовой проход у стальных изделий имеет большую длину, что повышает эффективность устройства. Чугунные конструкции имеют небольшой дымовой канал и дымоход. Однако высокий КПД котлов из чугуна достигается их рифленой поверхностью. Из-за фактурности стенок чугунные котлы проблематично чистить. В целом теплоемкость этих устройств значительно выше.

Помимо вышеописанных показателей, учитывают следующие характеристики:

  • Соотношения размера загрузочной камеры к мощности устройства. Этот показатель говорит о том, сколько топок дров в день необходимо сделать для поддержания комфортной температуры. Стальные изделия имеют характеристику от полутора до двух с половиной литров на один киловатт. У чугунных конструкций показатель в 1.5-2 раза ниже. Это говорит о том, что модели из чугуна загружают топливом гораздо реже.
  • Наличие специального механизма безопасности. Система контролирует степень нагрева котла. Она препятствует закипанию жидкости в теплообменнике. Рекомендуется приобретать конструкции с аварийным охлаждающим контуром. Если вы приобретаете котел с системой сброса воды при перегреве, отследите наличие устойчивости конструкции к тепловому удару.
  • Система защиты от ожогов. В домах с детьми этот показатель просто необходим. Ручки люка и зольника должны иметь защитную изоляцию и решетки.

Важно, чтобы котел был не только эффективным, но и удобным. Выбирайте устройство, которое будет легко обслуживать

Монтажная схема котла на твердом топливе с циркулярным насосом

Система с насосом может быть только закрытой. Плюсы циркуляции принудительного типа понятны:

  • большая скорость движения носителя тепла, одинаковый прогрев всех помещений;
  • не нужны трубы крупного диаметра;
  • нет трудностей в процессе установки трубопровода: не требуется соблюдать уклон, непринципиальна высота локации гидроаккумулятора.

Потому как в системе с циркуляцией принудительного типа давление выше, требования к группе безопасности тоже очень высокие.

Процесс установки подобного контура имеет возможность перехода на гравитационную циркуляцию в случае неполадки насоса или перебоев с электрической энергией: насос подключают параллельно, на байпасе с отсекающими вентилями.

Центральная труба и насос на байпасе

Со стороны обратной магистрали перед насосом устанавливают фильтр.

Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация

Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

  • Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
  • Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
  • Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

  • угарный газ (оксид углерода СО);
  • водород (Н2);
  • метан (СН4);
  • прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

  • газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
  • первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
  • вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
  • охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
  • тонкая очистка;
  • отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Какие дрова лучше всего использовать

Многое для хорошего отопление зависит от того, какие дрова вы используете. Следует учитывать, что удельная теплоотдача этого вида топлива значительно ниже, чем, например, газа. Для дров теплоотдача равняется – максимум 17,4 МДж/кг, а для газа – 31.8 МДж/кг. Тем более что для поддержания нужной температуры, следует регулярно подбрасывать в печь поленья.

Существует два способа, чтобы увеличить время между загрузками:

  • отопление дровами, которые выделяют больше всего тепла;
  • установка печи или теплогенаратора с большой камерой сгорания.

В последнем случае следует учитывать, что объем камеры сгорания котлов, значительно больше чем печей. Также печи отличаются более медленным разогревом, во время которого придется часто подбрасывать дрова. Но потом, можно наслаждаться теплом, так как топливо будет гореть достаточно интенсивно и это будет сопровождаться большой теплоотдачей.

Многое зависит и от дров, которые вы используете. Самой большой теплоотдачей отличаются ясень, граб и дуб. Их температура горения примерно 1000 градусов. Кроме того, они дают сильный жар. Самыми плохие дрова из тополя. Их температура горения составляет менее 500 градусов, а значит, расход дров будет больше, а теплоотдача меньше.

Многое зависит и от того, насколько дрова сухие. Ведь если они будут влажными, то теплоотдача будет минимальная. Это обусловлено тем, что большая часть выделяемого тепла требуется для испарения влаги. Если вы покупаете дрова, следует внимательно проверить их сухость. А если вы заготавливаете их самостоятельно, дрова следует качественно просушить. Лишь так можно добиться качественного обогрева при разумном расходе дров.

Дровяное отопление частного дома своими руками позволяет не только неплохо сэкономить, но и эффективно обогреть здание даже в сильные морозы. Самостоятельно изготовить печь, котел или камин будет совсем несложно. Но лучше всего приобрести заводское изделие, так как оно будет качественнее и прослужит значительно дольше. Разумеется, эта система не лишена некоторых недостатков и, к примеру, уступает отоплению с помощью газа или электричества. Но все же спрос на дровяные котлы, печи и камины по-прежнему велик. Эти устройства незаменимы для качественного обогрева домов в сельской местности при отсутствии там газоснабжения.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
