Необходимость заземления
Ванная комната – помещение с самым сложным микроклиматом, где постоянно наблюдается повышенная влажность и высок риск прямого контакта с водой. Поэтому грамотно организованное заземление – обязательное условие безопасного использования санузла, без которого высок воздействия тока на человека при прикосновении к проводящим электричество предметам. Существует несколько причин, из-за которых внутри ванной обязательно устанавливают заземляющий контур:
- Влажная среда. Как известно, вода является хорошим проводником воды. Кроме того, впитываясь в другие материалы, обладающие меньшей электропроводностью, она в разы увеличивает их проводящую способность.

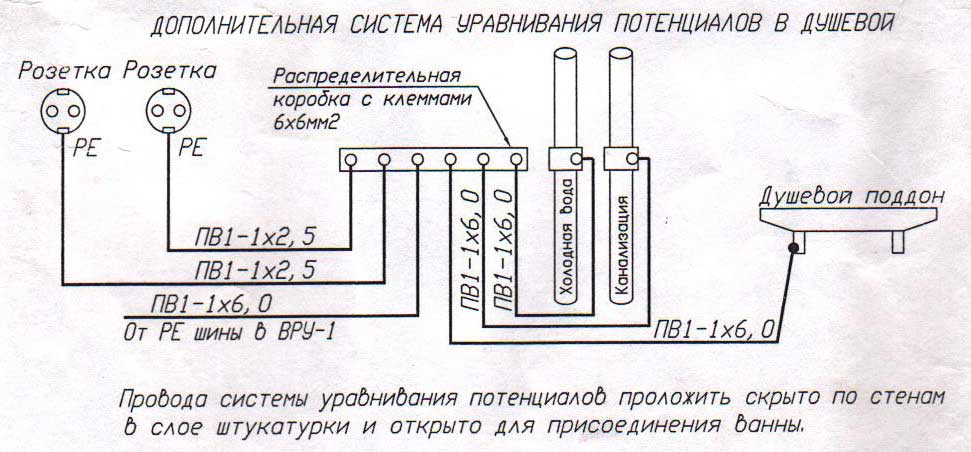

Схема заземления всех объектов в ванной комнате
- Большое количество электроприборов. В современном доме, особенно в ванной комнате, используется огромное количество бытовых приборов, которые питаются от электросети. При этом некоторые из них, к примру, стиральные машины или водонагреватели, обладают высокой мощностью.
- Металлическая фурнитура, сантехника и мебель. В ванной комнат используется большое количество изделий из металла, так как они хорошо переносят контакт с водой, за ними легко ухаживать. Однако, металлы считаются одними из самых лучших проводников.
Заземление водонагревателя в частом доме или на даче
В последнее время очень часто водонагреватели устанавливают на дачах и в частных домах. Это оптимальный вариант, для бесперебойной подачи горячей воды, используемой для нужд жителей дачных или коттеджных поселков.
Перед тем, как заземлить водонагреватель, его необходимо установить на прочной поверхности, зафиксировав с помощью специального крепежа. Бойлер лучше всего устанавливать на панельных или кирпичных несущих стенах. Водонагреватель, расположенный на улице, следует защитить от воздействия внешних факторов навесом.
Заземление водонагревателя требует соблюдения определенного алгоритма действий.
Необходимо выкопать яму неподалеку от распределительного щита, но на расстоянии не менее 5 метров от жилых построек. Канава, глубиной 50 см, должна иметь форму равностороннего треугольника.
По углам ямы вкапываются электроды длиной около 2 метров. Заземляющим элементом в данном случае служат любые металлические предметы: стержень, профиль, уголок и прочее (диаметр стержня – от 15 мм, толщина стенки трубы или уголка – от 4 мм)
Электроды соединяются между собой с помощью металлического профиля проложенного по канаве. Стыковать детали полученной конструкции необходимо используя сварочный аппарат. Проводник, идущий от заземления к щиту, выполняется из такого же профиля.
К металлической полосе с помощью болта крепится проводник, сделанный из стального, медного или алюминиевого провода, сечение которого зависит от электропроводящей характеристики элемента. Вход в щит оснащается медной или стальной шиной, расположенной внутри устройства или снаружи.
После окончания монтажных работ следует осторожно засыпать конструкцию землей с добавлением камней, гравия или щебня и проверить сопротивление контура, показатель которого не должен превышать 4 Ом. Далее следует налить воду в бойлер и проверить работу устройства. Нельзя включать пустой водонагреватель
Перед запуском системы необходимо заполнить емкость водой
Нельзя включать пустой водонагреватель. Перед запуском системы необходимо заполнить емкость водой.
Что такое заземление и зачем оно нужно?
Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.
Объяснение понятия «заземление»
Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.
Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.
Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.
Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.
Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.
Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.
Почему нужно заземлять ванну в квартире?
Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.
Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.
Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.
Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.
Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:
- электрический водонагреватель;
- стиральная машина;
- полотенцесушитель;
- фен;
- электробритва.
Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.
Особенности заземления ванн из разных материалов
Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.
Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.
Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.
Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.
Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.
Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.
Как происходит заземление ванны
Заземление – это специальная защита, которая при возникновении электрического заряда на определенном корпусе забирает ток и уводит его в землю. Современная электрическая техника, как правило, имеет специальные металлические канавки для проводов заземления. И если не предпринять определенные меры безопасности, человека может ударить током, в некоторых случаях это может иметь и довольно плохой конец.
Схема заземления ванны.
Как отмечалось выше, ванная комната в этом плане является самым опасным местом. Так как именно там происходит скопление большого процента влажности при наличии разнообразного металлического оборудования и электроприборов. Угроза для жизни человека возникает потому, что довольно часто электрическая проводка сконструирована без соответствующих мер безопасности.
Очень важно сделать заземление ванны и предотвратить появление напряжения на предметах, находящихся в ванной комнате. Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель
В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной
Другие предметы ванной комнаты, не имеющие абсолютно никакого отношения к электричеству, например, водопроводные и сливные трубы, трубы центрального водоснабжения, радиаторы, ванны и раковины, могут также привести к трагическому финалу, если сработает плавкий предохранитель. В связи с этим сегодня многих интересует: зачем необходимо заземление ванны и как предотвратить возникновение опасного напряжения на предметах, расположенных в ванной.
Раньше эту проблему решали таким способом: корпус ванны соединяли с водопроводной трубой или канализационным стояком.
Но сегодня данный метод считается неактуальным, потому что соседи, проживающие ниже этажом, могут в любой момент в пределах своей квартиры поменять металлическую водопроводную трубу или канализационный стояк на оборудование из пластика.
Способы заземления бойлера
Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим
К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!
Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:
- Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
- В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
- Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
- Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
- Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.
Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.
Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.
Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.
В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.
Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.
В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!
Наверняка вы не знаете:
- Как сделать заземление в квартире своими руками
- Для чего нужна система уравнивания потенциалов в ванной комнате
- Как выбрать УЗО для квартиры
Опубликовано: 18.04.2017 Обновлено: 06.09.2019
Как заземлить современную чугунную или стальную ванну
Заземление современных ванн – это также довольно простой и быстрый процесс, и вряд ли у кого-либо возникнут трудности. Все ванны уже имеются специальные лепестки для проведения необходимых работ. Нужно всего лишь затянуть оголенный конец провода между шайбами и далее вывести второй конец на заземляющую шину. Подобный вариант является действенным и эффективным и гарантирует безопасность.
Что касается стальных ванн, тут тоже все предельно просто и ясно. Специальное «ушко» также присутствует и для работы не потребуется дрель. Для начала стоит зачистить эмалевое покрытие вокруг отверстия непосредственно на лепестке, и закрепить конец провода посредствам обжимного винта. Далее стоит действовать по аналогии с чугунной ванной, проблем никаких не возникнет гарантированно.
Стоит знать, что ни в коем случае нельзя подключать заземление к стальным ножкам ванной из стали или чугуна. Это связанно с тем, что между ванной и опорными элементами отсутствует нормальный контакт. Со временем стык между ножкой и поддоном может проржаветь или окислиться, что станет причиной отсутствия контакта.
Как заземлить водонагреватель в квартире?
Заземление водонагревательных приборов нужно не только для обеспечения безопасности жизни и здоровья ваших близких, но и для того, чтобы устройство прослужило как можно дольше. При отсутствии заземления велика вероятность того, что произойдет замыкание фазы и утечка тока, к тому же стоит помнить, что вода, проходящая через нагревательный элемент, содержит в себе электрические заряды. (См. также: Как установить водонагреватель своими руками)
А если подключить водонагреватель к металлическим или металлопластиковым трубам, то он будет аккумулировать в себе блуждающие токи вкупе с зарядами. Такой процесс способен вызвать преждевременную коррозию стенок нагревательного устройства и вывод его из рабочего состояния.

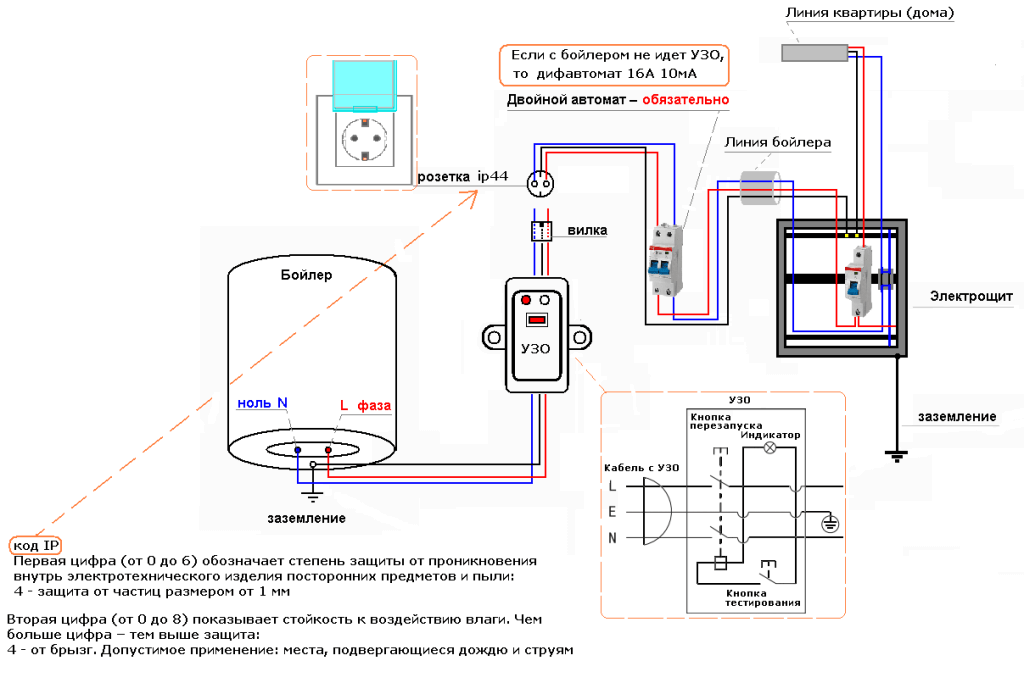

Заземление водонагревателя в квартире происходит следующим образом:
Осмотрите корпус водонагревателя — практически каждое подобное устройство, работающее за счет электричества, имеет комплект для подключения заземляющей системы. Он включает в себя не только вилку, но гайку и шпильку с шайбами.
Проверьте электрическую сеть, ведущую от распределительного щита, расположенного на этаже, на предмет присоединения всех металлических деталей к системе заземления.
(См. также: Как выбрать электрический водонагреватель)
Установите розетку с заземляющим элементом на расстоянии не менее 50 см от будущего месторасположения водонагревателя. При этом учитывайте, что она должна находиться над уровнем пола не ниже, чем на 80 см.
Проложите трехжильный кабель от распределительного щита до розетки. Жилы в проводе могут быть медными, рекомендуемое сечение – 1,5 мм. Если есть возможность – делайте скрытую прокладку кабеля, предварительно проштробив пол и/или стены. Однако, вполне допустимо протянуть его, заключив в специальный пластиковый желоб.
После того, как кабель будет протянут, расщепите на обоих концах жилы для того, чтобы присоединить их к клеммам распределителя и розетки.
(См. также: Какие водонагреватели самые надежные)
Теперь можно начинать процесс подключения розетки. Проводники кабеля различаются по цвету, поэтому будьте внимательны.
Обесточьте квартиру и подсоедините провода к розетке, соблюдая цветность.
Подключите проводники к распределительному щитку. Когда будете крепить заземляющий провод, используйте специальный болт.
После того, как все провода будут закреплены, включите распределительную автоматику и проверьте розетку индикатором на наличие напряжения в ней.
(См. также: Подключение накопительного водонагревателя своими руками)
Если же водонагреватель имеет отдельную систему заземления, то подключите провод непосредственно к специальному зажиму на его корпусе.
Необходимые инструменты
Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:
- Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
- УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
- Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
- Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
- Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.
В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.
Для установки заземляющих приспособлений используются следующие инструменты:
Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам.
Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением.
Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля
Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным.
Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи
Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.
Электротехнические работы с чего начать
Выбор материалов что купить перед началом работы
Необходимый инструмент для заземления ванной своими руками:
- В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
- УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
- Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
- Клеммы.
- Специализированные металлические хомуты для труб.
При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.
https://youtube.com/watch?v=pOCeEs1Krxk
Необходимый инструмент для электротехнических работ
Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):
- гаечный ключ;
- отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
- сверло по металлу;
- тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
- сварочный аппарат (если есть необходимость);
- средства защиты;
- фонарик;
Прокладка шины заземления для квартиры
Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.
Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.
Но как провести заземление в ванной комнате, если шина отсутствует?
Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.
https://youtube.com/watch?v=fYWA5cUkbuQ
Заземление всех приборов в ванной комнате
Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.
Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.
Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным
Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
Заземление ванн разных видов
Как заземлять ванны старых моделей:
Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.
Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.
С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.
Как заземлять чугунную ванну:
Чугунные ванны с завода уже идут с устройством для заземления – лепестком.
Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.
Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.
Как заземлять акриловую ванну:
Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?
Заземляющее устройство крепится к металлической основе акриловой ванны.
Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.
Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.
Как заземлять гидромассажную ванну:
В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.
Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.
Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.
Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.
При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.
Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.
