Подливание фундамента
Иногда дом нуждается в дополнительном пристрое. Для выполнения данной задачи, требуется подлить новый фундамент к старому.
Подлить фундамент можно следующим образом:
- Произвести очистку стыкующего участка между ними.
- Производится монтаж опалубки посредством закрепления дощатых щитков в заранее приспособленный ленточный котлован.
- В области стыка фундаментов, высверливаются отверстия.
- Для сцепки продленного фундамента используется арматура, которая подбирается с учетом размера конструкции.
- Молотом, производится вбивание арматуры в старый фундамент до расстояния просверленных отверстий. Для лучшего крепления арматуры, можно залить ее цементной смесью.
- Фундамент под старый деревянный дом заливается бетонным раствором. Заливка должна производится слоями для того чтобы избежать воздушных вакуумов. Во время высыхания бетонной смеси, требуется скорректировать высоту и желаемую форму конструкции.
Замена столбчатого фундамента на винтовые сваи
В городах и селах еще осталось достаточное количество построек, сооруженных десятки лет назад, которые имеют в качестве основания столбчатый фундамент. Это кирпичные или каменные сооружения, которые отжили себя и пребывают в ветхом состоянии. Такие постройки стоит незамедлительно заменять на более надежные и прочные. Основной причиной повреждения конструкции является ее усадка, которая влечет за собой изменения в положении дома.
Несколько полезных советов, которым рекомендуется следовать:
- Свайные опоры необходимо установить на близком расстоянии от прежнего фундамента.
- Поднять дом возможно без специальной строительной техники, используя гидравлические домкраты.
- Для разборки предыдущего основания понадобятся определенные инструменты, например, стальные ломы или кувалды.
- Для создания временных опор можно использовать мощные брусья, кирпичи или доски.
Особенности поддержания опоры строения сваями
Одним из самых часто применяемых методов укрепления базиса кирпичных коттеджей является свайный способ реконструкции. Потребуется пробурить скважины, в которые будут вставляться сваи. Глубина бурения рассчитывается в соответствии с характеристиками грунта. Скважины делают диаметром до 25 см.
Свайный каркас монтируется из разных видов материалов. В зависимости от того, какие сваи используют, выбирается способ их установки. Самые простые и часто используемые в монтаже – винтовые сваи. Они устанавливаются своими руками. Не требуется дорогостоящего оборудования и длительного временного периода, как, например, для буронабивной конструкций. Винтовые сваи – это трубы с винтовой площадкой на конце, при помощи которой происходит перераспределение нагрузки фундамента.
Буроинъекционные сваи делаются из арматуры. Их ставят в пробуренное отверстие по сторонам дома. Углубление заливается бетоном. После того как цемент застынет, базис обрабатывают мастикой и прокладывают слоем рубероида для гидроизоляции. Рубероид нужно класть внахлест. Такие укрепления можно ставить как снаружи здания, так и внутри него.
Сильно поврежденный фундамент не подлежит восстановлению, и его усиление не даст желаемых результатов. Но существует способ спасти здание своими руками. Для этого нужно переделать его основание. В стенах строения делаются отверстия, в которые вставляются концы деревянного бруса. Стены получаются временно укрепленными домкратом. Появляется возможность полностью переложить его опору.
Основание жилища можно и нужно укреплять
Но важно не столько выполнить соответствующие действия, сколько правильно установить причину появившихся повреждений опоры. Это позволит избежать продолжения борьбы за устойчивость дома в дальнейшем

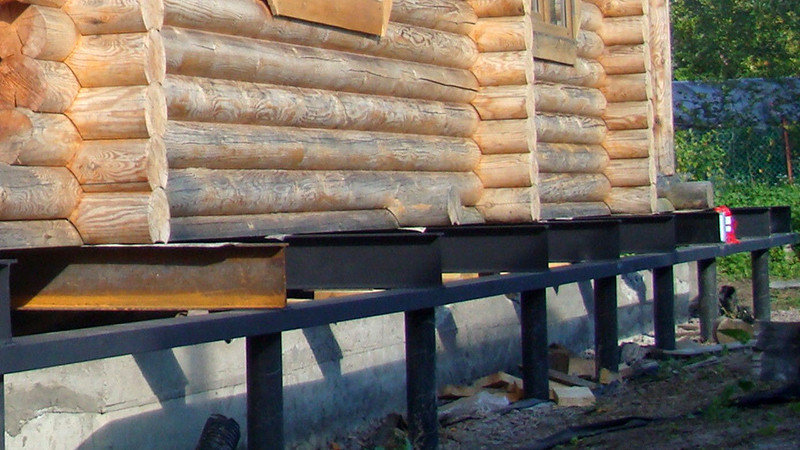

Реконструкция фундамента деревянного дома с помощью винтовых свай.
Винтовая свая представляет собой трубу, имеющая на конце лопасть. С помощью миниэкскаватора на гусеничном ходу винт вкручивается в землю, уплотняя ее. Поставив винтовые сваи вокруг периметра старого дачного домика, умелые строители выравнивают уровень основания, обрезая их горизонтально. Затем они засыпают отверстия в винтовых сваях бетоном, надевают на них оголовки.
Реконструкция фундамента дачного дома предполагает подъем здания. Для поднятия здания используют гидравлические домкраты, которые с помощью рычага поднимают дом на определенную высоту двутавровой балки.

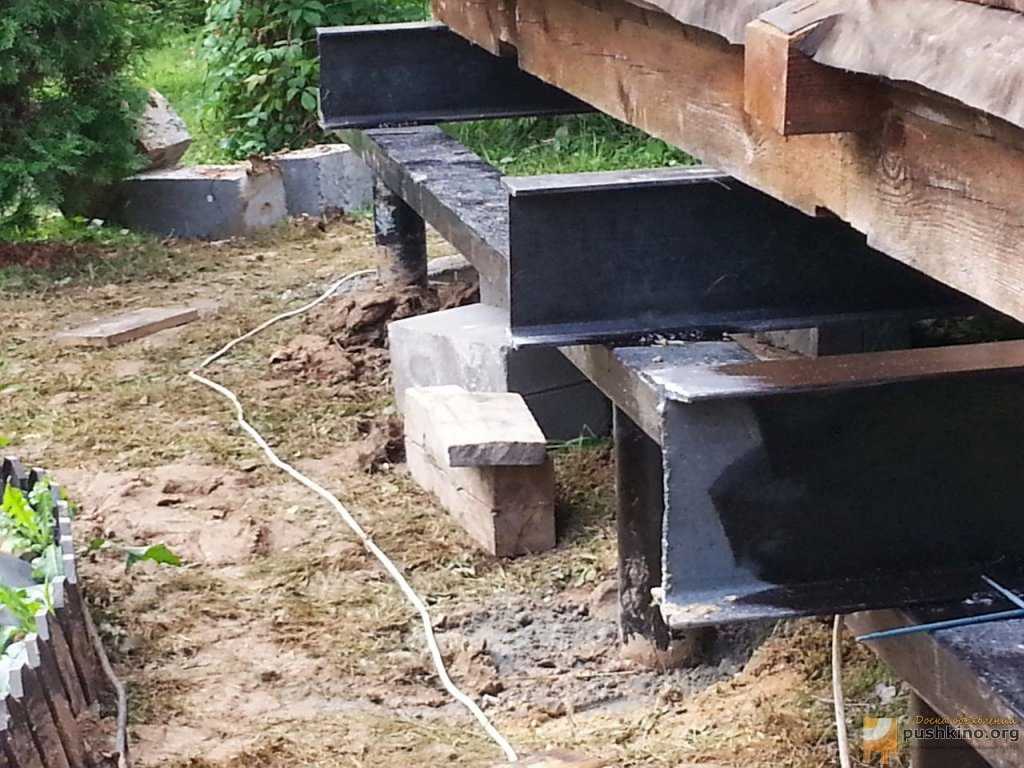

Подняв дом, профессиональные монтажники вставляют балку на оголовки винтовых свай, следя за тем, чтобы она лежала ровно. Двутавровые балки кладут перпендикулярно стенам, где стоят домкраты. Их устанавливают по углам жилища, в перерубах, в центре. Двутавровые балки кладутся на оголовки винтовых свай и привариваются к ним накрепко. Место сцепления оголовков с винтовыми сваями тоже проваривается. Сварные швы на винтовых сваях обрабатываются антикоррозийным герметиком, прокрашиваются. Когда швы остынут, можно опускать дом.
Помогла ли вам статья?
ПомоглаНе нравится
Ручной монтаж винтовых свай – пошаговая инструкция
расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур
При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней
Такой подход может оказаться критичным для фундамента
Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента
Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.
- обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
- установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.
Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.
О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.
- установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
- выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.
заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи
Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами

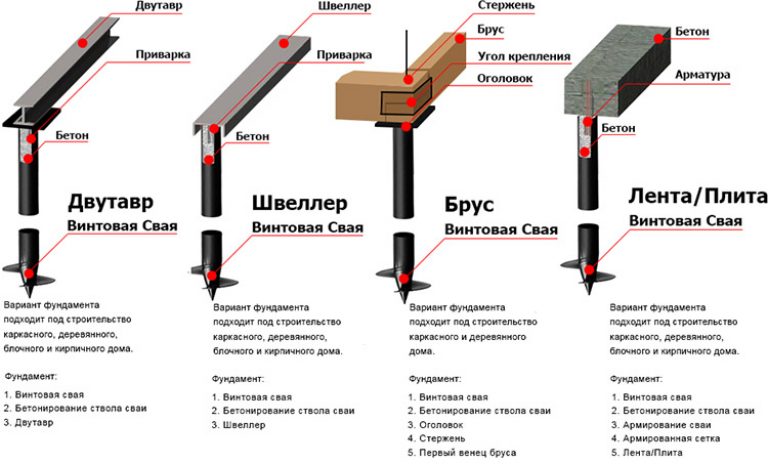

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
Типы фундаментов
Заменить старый фундамент дома можно на следующие виды основания:
Устройство ленточного основания
Данный вид фундаментов занимает лидирующие позиции среди оснований под любой вид дома, в том числе и под деревянный. Это обусловлено значительным сроком службы и большой прочностью данного основания. Однако на его возведение потребуется значительное количество времени, усилий и капиталовложений, что, в принципе, с лихвой окупиться при последующей его эксплуатации.
Установка столбчатого фундамента
Так как деревянный дом является достаточно легкой конструкцией, тот его вес вполне выдержит столбчатый фундамент. Такое основание обойдется гораздо дешевле и гораздо проще в реализации. К тому же устанавливать столбы можно по очереди, не поднимая весь жилой дом целиком. Для установки данного вида фундамента следует вырыть яму и установить опалубку в месте усиления или ремонта фундамента (под углом дома или в месте пересечения стен). Затем следует немного приподнять стену в данном месте при помощи домкрата, после чего залить бетонную опору или же смонтировать кирпичный столб. Затем фундамент покрывается гидроизоляцией и стена опускается. Можно переходить к следующей опоре. Главное помнить, что из-за уплотнения грунта в данном месте в последующие годы фундамент следует делать выше имеющегося на 2-4 см.
Установка столбчатого фундамента деревянного дома: схема и реализация
Замена старого фундаментного основания на винтовые сваи
Все варианты усиления опорной части здания деревянного дома имеют свои преимущества и недостатки. Но, все-таки, хотелось бы более подробно поговорить о том, как установить винтовые сваи под старый дом.
Применение винтовых сваи в качестве опор старого деревянного дома является современным и практичным вариантом усиления опорной конструкции строения. Они с легкостью выдержат передаваемую на них нагрузку и прослужат вам не один десяток лет, также они легки в установке. Их преимущество перед другими видами фундаментов заключается в том, что их можно монтировать даже в холодное время года и при отрицательных температурах и практически во всех типах грунтов, кроме каменистого (ввинтить в него сваи достаточно сложно, а в большинстве случаев вообще невозможно). Еще одним их достоинством является то, что при их применении дом приподнимается над землей, что обеспечивает дому прекрасную вентиляцию подпольного пространства, и позволяет понизить влажность и, как следствие, увеличить срок службы строения в целом.
Винтовые сваи для реставрации фундаментного основания деревянного дома
Но, как и у всего другого, у данного варианта замены старого фундамента на новый имеется ряд недостатков. Одним из них является необходимость свободного пространства сверху. Оно нужно по той причине, что свая в толщу грунта ввинчивается вертикально. А это значит, что строение необходимо будет убирать, что увеличит стоимость работ.
Монтаж свайного фундамента при осуществлении работ строительной компанией состоит из следующих этапов:
- Выезд специалиста для исследования грунта и определения его типа, а так же для осмотра дома. Это необходимо для принятия решения о целесообразности установки такого типа опор.
- Составление сметы и обоснование необходимых расходов
- При принятии заказчиком положительного решения о необходимости реконструкции фундамента составляется договор, и вноситься предоплата
- Затем происходит выполнение работ по реконструкции фундамента. Он состоит из переноса дома на временную площадку, разметки территории и установки свай. Затем, для равномерного распределение нагрузки на все сваи, опоры связываются между собой ростверком.
- Впоследствии старый дом возвращается при помощи строительного крана на свое место, и по желанию заказчика обноситься отмосткой и цоколем.
- В последнюю очередь происходит подключение всех коммуникаций, и выполняются внутренние отделочные работы
- Затем объект сдается Заказчику и происходит окончательный расчет.
При условии, что все работы были тщательно продуманы перед началом реконструкции, заменить старый фундамент деревянного дома на основание из винтовых свай можно очень оперативно, в течение нескольких дней.
Цена на данный вид работ различна для разных регионов нашей страны и зависит от многих факторов, таких как: тип грунта, время года, сложность работ и т.д. И рассчитывается для каждого заказчика индивидуально.
Это может быть полезно:
- Многовитковые винтовые сваиВинтовые сваи под домВинтовые сваи: преимущества и недостаткиНа какую глубину вкручивать винтовые сваи
Дополнительно рекомендуем почитать:
Метки: Винтовые сваи
Можно ли их сделать своими руками?
Конечно, наиболее качественными считаются сваи заводского производства. Особенно, если они снабжены всеми необходимыми сертификатами, а их наконечники — литые. Бывает всё же так, что финансовые соображения или особенности стройки требуют подумать об их изготовлении своими руками. Сделать винтовые сваи собственноручно вполне возможно, как это подробно рассказывается на видео.
Прежде чем приступать к работам по изготовлению, нужно определить какова глубина промерзания почвы на участке, поскольку это главный параметр для определения длины свай. От них требуется, чтобы они были способны войти на глубину на 30 сантиметров большую, максимального промерзания.
Сами работы по производству можно поделить на семь этапов:
Поиск куска стальной трубы, чья длина соответствовала бы требуемой;
Вырезание лопастей. Их делают из прочной листовой стали. Диаметр должен подходить под внутренний диаметр трубы;
Также понадобится конусный наконечник, приваривающийся к концу трубы. С его помощью будет происходить ввинчивание. Заменить его можно, вырезав из конца трубы лепестки треугольной формы, а потом загнув и сварив подобно конусу;
Приваривание лепестков у конуса. Сварка должна быть выполнена максимально качественно, иначе лепестки отвалятся;
На конце, который остаётся сверху, делаются отверстия диаметром не менее 2,5 сантиметров. Они будут использоваться во время вворачивания как гнёзда для рычагов;
Когда свая в целом готова, её чистят и покрывают антикоррозионным составом
Длительное нахождение металла в грунте может ускорить его разрушение, поэтому это важно;
В конце нужно дать свае высохнуть. Только после этого она будет окончательно готова к использованию.
Самодельные винтовые сваи особенно подходят для строительства заборов и ворот.
Возведение фундамента
Возведение фундамента на винтовых сваях является одновременно делом простым и сложным. Простым, поскольку их конструкция позволяет существенно упростить и ускорить работы. Сложным же из-за того, что требуются точный расчёт и определённая последовательность работ.
Геология
Устройство фундамента должно начинаться с инженерно-геологических изысканий. Для их проведения нанимают геологов, имеющих на это право. Если речь идёт о коттеджном или дачном посёлке, то часто изыскания проводятся ещё на этапе разделения участков.
Их задачей является определения типа грунтов и их физических характеристик.
Расчёт
Возможно наиболее сложным этапом в возведении свайного фундамента является точный расчёт. Несмотря на то, что все детали приведены в СП 24.13330.2011 «Свайные фундаменты», они всё же требуют определённого опыта.
Сегодня можно найти калькулятор, который позволит автоматически рассчитать как типоразмер свай, так и их количество. Параметры от которых зависит типоразмер, включают в себя размер здания, его тип, тип почвы, включая её влажность и плотность. Все их учитывает хороший калькулятор.
Шаг
Одной из наиболее важных характеристик, определяемых при расчётах фундамента, является шаг. Конечно, его можно вычислить исходя из того, что показывает калькулятор, но есть определенные свойства, которые одинаковы всегда.
Так, шаг не должен превышать двух-трёх метров, иначе это может быть опасным для дома. В целом же, он должен быть на 20–30% меньше размеров несущих стен.
Из видео-ролика вы узнаете как правильно рассчитать необходимое количество свай.
Вес конструкции
У каждой части конструкции дома есть свой вес, который влияет на расчеты по фундаменту. Он зависит от материалов, используемых при строительстве, а также размеров, от того является ли дом одно- или двухэтажным и т.д.
Обычно, наибольший вес имеют внешние стены и перекрытия. Так, в деревянном доме на два этажа, размерами 6 на 8 метров первые будут весить примерно 16 тонн, а вторые — 10 тонн. Общий вес всех конструкций может достигать 71 тонны. Проводя расчёт нагрузки это число увеличивают на тридцать процентов. Более же подробно всё посчитать позволит специальный калькулятор.
Нагрузка снега и ветра
Для отечественного климата очень важно учитывать в расчётах нагрузку, которую оказывают на дом снег с ветром. Если в некоторых регионах вторая особенно важна, то для большинства именно снеговая нагрузка является первостепенной
Для Центральной России она составляет не менее 100 килограмм на метр квадратный.
Количество свай
Количество рассчитывается исходя из их типоразмера, характеристик грунта, нагрузки, оказываемой домом. Всё это может посчитать калькулятор. Можно сделать расчёт вручную, строго следуя указаниям СНиПов.
Длина
Основными характеристиками, влияющими на длину, являются физические свойства грунта и глубина, на которую он промерзает. Чем грунт слабее, а глубина промерзания выше, тем длиннее и изделия.
Причины проведения реконструкции
Ремонт основания проводится из-за 10 нижеперечисленных причин:
- Увеличение продольной и поперечной нагрузки.
- Ослабление кладки.
- Несущая сила почвы на участке уменьшилась по каким-то причинам.
- Крен, внутренние и внешние повреждения, расколы и трещины.
- Уровень подземных вод начал колебаться.
- Оттаивание и промерзание грунта в основании.
- Наличие карстовой деформации.
- Осадка фундамента.
- Необходимо исправление ошибок, допущенных во время проектирования дома.
- Изменение гидрогеологических условии в месте, где построено здание.
Трещина в фундаментеИсточник stroyka-sam.ru
За любой из вышеперечисленных причин должно последовать реконструкция фундамента.
Особенности фундамента на металлических сваях
Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:
- каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
- сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;
Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон
- вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.
Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.
Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню
Преимущества свайно-винтовых фундаментов
- Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
- Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.
Винтовые сваи можно вкручивать без использования специальной техники
- Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
- Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.
Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай
- Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
- Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
- Всесезонная установка. Ввинчивать сваи можно в любое время года.
Винтовые сваи можно устанавливать даже зимой
- Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
- Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
- Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.
Недостатки винтовых свай
У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:
- Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
- Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
- Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.
В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж
- Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
- Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
- Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
- Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.
Статья в тему: Виды паркетного покрытия (+ 4 видео)
Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:
- временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
- баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
- хозпостройки, беседки, сараи, навесы, веранды, заборы;
- ворота распашного типа.
