Обзор модификаций погружных насосов Малыш

понедельник, 2 июля 2018 г.

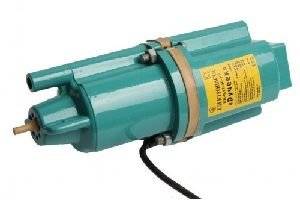

Обзор погружного вибрационного насоса Малыш

• Устройство оросительной и поливной системы на садовом участке, полив полей и орошение посадок, кроме того, оборудование можно эффективно использовать для откачки воды из искусственного водоема или, наоборот, его наполнения;
• Закачка воды из скважины или колодца в водопроводную систему или специальные емкости, с помощью данного насоса можно легко обеспечить водой все точки забора на дачном участке среднего размера;
• Откачка воды из подвалов и подсобных помещений в случае затопления. Компактные габариты, простота подключения и эксплуатации оборудования отлично подходят для этих целей.

• 1 — насос
• 2 — защитное кольцо
• 3 — хомут
• 4 — трос (шнур) капроновый
• 5 — связка
• 6 — шланг
• 7 — шнур питания
• 8 — пружинящая подвеска
• 9 — перекладина

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

• Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
• Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
• Агрегат выдает 0,432 м³/час при напоре 20 м.
• Вес устройства не превышает 3 кг.

• При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
• Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

• Перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• Затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• После снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

• Ослабление контргайки в устройстве насоса Малыш. Если гайка на регулировочном винте, который располагается в месте забора воды, ослаблена, то ее достаточно просто подкрутить, регулируя таким образом, эффективность работы агрегата.
• Выход из строя качающего штока. Одна из самых серьезных неисправностей, так как шток находится в соседнем узле и его очень сложно заменить без специализированного оборудования. Исправить такую поломку можно либо в специализированном сервисном центре, либо имея в своем распоряжении второй поломанный насос с другим типом неисправности. Во втором случае вам достаточно снять с насоса-донора исправный узел и установить его на оригинальное устройство.
• Поломка качающей манжеты. Чтобы обнаружить данный тип неисправности, нужно полностью разобрать агрегат. Качающая манжета выглядит как два небольших блюдца, которые расположены донышками друг к другу. Данная запчасть стоит совсем недорого и легко заменяется своими силами.

Насос малыш работает, но не качает воду: причины

Среди множества проблем, которые возникают в ходе неправильной эксплуатации этих насосов, чаще всего пользователи сталкиваются именно с этой.

Ее возможные причины:

• поломка штока, который при исправной работе качается без смещений. Для устранения поломки нужен исправный узел, который можно снять со старого «Малыша» или купить;
• неисправность качающей манжеты. Без разборки насоса ее невозможно идентифицировать. Сама деталь внешне напоминает 2 полусогнутых диска, имеющих точку касания. Она стоит недорого, а меняется – очень быстро;
• раскручивание под действием вибрации контргайки на винте регулировки. Для устранения поломки достаточно ее закрутить в прежнее положение.

Расположение водозабора

Расположение насосов с верхним и нижним забором воды. (Для увеличения нажмите)Существуют модели вибрационного насоса «Малыш» с нижним и верхним водозабором.

Плюсы верхнего водозабора очевидны – такой насос в результате вибрации меньше захватывает грунтовые осадки, не засасывает мелкий песок. Отсюда лучше качество воды.

На грунтовые осадки колодца стоит обратить внимание до покупки насоса. Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится

Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится.

Какой насос лучше малыш или ручеек

Количество скважин под воду на территории нашей страны постоянно увеличивается, а это значит, что постоянно повышается спрос на бытовые погружные насосы. Наиболее востребованным типом в этой классификации являются вибрационные аппараты.

Отработанная технология изготовления закладывалась во второй половине XX века. В этом году уже на прилавки поступило около 1 млн. штук, хотя этим количеством рынок не ограничивается.

В таком изобилии самостоятельно тяжело разобраться, какой же вибрационный насос лучше.

Одними из самых известных названий у таких аппаратов является «Малыш» и «Родничок». Однако, в последнее время модельный ряд существенно расширился за счет местных производителей и представителей китайского бизнеса.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Базовая модель особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время, при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос, имеющий маркировку в виде буквы «К», по сути, является тем же Малышом, но с встроенной дополнительной термозащитой. В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой (п) информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса Малыш

Другие модели Малыш-М и Малыш-3 отличаются от классического насоса верхним забором воды. В то же время, если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин. Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему. В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание. Производительность всех моделей – 430 литров в час, при этом Малыш и Малыш-М имеют напор 40 м (максимальный – 60), Малыш-3 – 20 м (максимальный – 25).  При работе без напора производительность увеличивается до 1500 литров.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером М составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг. Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

Еще один параметр, который следует знать при покупке прибора – это класс его электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты. Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

1 Принцип работы

Технология, на которой основывается погружной вибрационный насос

следующая: подключенный к сети привод преобразует электроэнергию в электромагнитные колебания, которые передаются на клапан-поплавок, а он в свою очередь, воздействует на мембрану и заставляет её осуществлять колебательные движения.

Вследствие колебаний происходит нагнетание давления и прокачка воды. Такие механизмы очень чувствительны к перегреву, так что на них обязательно оборудуется автоматика, которая контролирует работу двигателя, и отключает его в случае холостой работы (когда уровень воды понизился ниже насоса).

Водяной насос погружного типа считается довольно низкоуровневым оборудованием, но со своими задачами он справляется, а это главное. Все погружные «Малыши», исходя из особенностей конструкции, делятся на два типа: насос с верхним забором воды, и насос с системой нижнего забора.

На практике предпочтительнее использование устройств с верхним всасывающим клапаном, так как в них насос расположен нижней части конструкции, что позволяет ему лучше охлаждаться, и не всасывать со дна источника механические загрязнения – ил и песок.

Погружные насосы с нижним всасывающим отверстием требуют более тщательного контроля – их нельзя оставлять надолго без присмотра (если отсутствует автоматика и система термозащиты), так как даже кратковременная работа «на сухую» может стать причиной перегрева.

Также на них рекомендуется устанавливать механический фильтр, которые будет препятствовать попаданию песка и ила в насос. Но это касается только низкодебитных скважин, в которых насос монтируется близко ко дну.

Преимущества

Среди основных плюсов вибрационных насосов Малыш можно отметить:

1. Самая низкая цена в сегменте вибронасосов
2. Удобство в эксплуатации.
3. Механизм полностью погружается в воду. Вода является естественным компонентом, обеспечивающим охлаждение при работе.
4. Детали насоса не реагируют на щелочные показатели воды.
5. Во внутреннем пространстве устройства не происходит отложения солей.
6. Относится к малогабаритному типу насосов.
7. При необходимости легко разбирается, мелкий ремонт насоса Малыш своими руками вполне доступен.

Смотрите видео, в котором пользователь делится опытом эксплуатации и разборки погружного насоса Малыш:

Какой вибромассажер лучше выбрать

При выборе вибромассажера необходимо исходить из личных требований, задач, которые собираетесь решать и условий использования:

Для массажа всех зон тела хорошо подойдет ручная модель с набором различных насадок, или напольный ленточный массажер

У первого преимущество в мобильности, вы сможете его в любое время взять с собой куда угодно.
Обращаете внимание на виды массажа в комплекте, или наличии сменных лент для ленточного прибора. Убедитесь, что есть все необходимые для вас варианты.
Если ваш образ жизни связан с повышенной нагрузкой на ноги, стоит обратить внимание на напольные модели для массажа ног

Их можно успешно использовать дома в конце рабочего дня. Массаж ног также имеет и общеоздоравливающее действие.
Существуют массажеры узко направленного действия. Например, для головы, для области глаз. Универсальные модели, как правило, нельзя использовать в этих зонах и они не заменят специальные.
Ознакомьтесь с перечнем дополнительных опций конкретной модели, пригодятся они или нет.
Стоит обратить внимание на качество материалов, вес прибора, наличие скоростных режимов, мощность.

Удачных покупок!

Особенности выбора шланга

Одной из главных трудностей при покупке оборудования для многих пользователей становится выбор диаметра шланга для насоса «Малыш». От этого параметра зависит то, насколько долго прослужит приспособление. При выборе учитывают следующие особенности:

• на часть шланга, погружаемую в воду, надевают насадку для фильтрации грязи и крупных частиц;
• перед запуском шланг нужно заполнить водой;
• если насос будут использовать круглый год, то нужно подбирать аксессуар с высокой устойчивостью к морозу;
• резиновые изделия не подойдут для использования с «Малышом»;
• при работе со скважиной используют ПНД трубу.

От диаметра шланга зависит, сколько воды он сможет пропустить. Наиболее распространённый и универсальный вариант – это 25 мм или ¾ дюйма. Меньший диаметр допустимо использовать, если нужно подключить коммуникации сразу же к системе водопровода. Но в инструкции могут быть определённые ограничения.

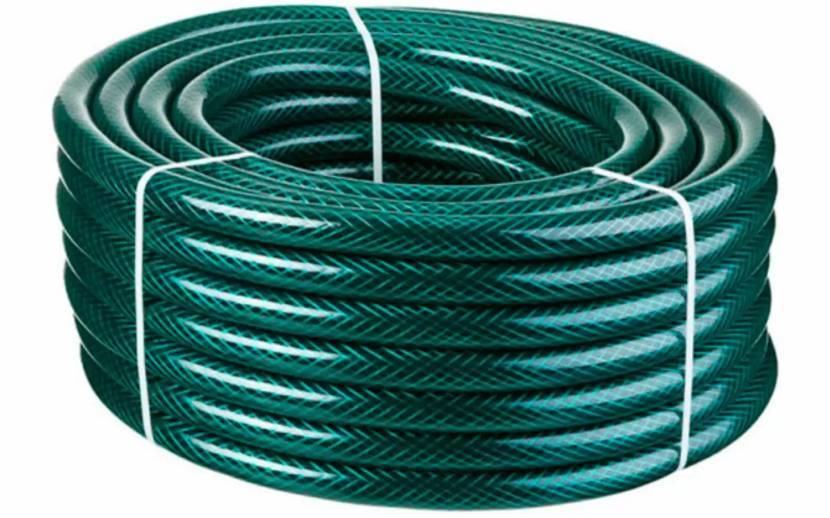

Поливочный армированный шланг для «Малыша»Источник uvelirstudio.ru

Насос Малыш: технические характеристики, конструкция и принцип работы

Каждое насосное оборудование обладает теми или иными уникальными особенностями. К таким особенностям, в первую очередь, относится:

• принцип работы;
• внутреннее устройство.

Разумеется, для приобретения или использования прибора не обязательно изучать все нюансы. Однако при самостоятельном монтаже насосного оборудования изучение уникальных особенностей является неотъемлемой частью всех работ по установке изделия.

Агрегаты Малыш одни из самых распространенных и надежных устройств

Устройство насосного агрегата

Насос Малыш представляет собой стандартный прибор с соответствующими элементами в конструкции. Всего можно выделить три основных компонента устройства:

• электромагнит;
• корпус;
• вибратор.

Каждый составляющий элемент в конструкции необходим для обеспечения полноценной работы насосного механизма.

Внутренняя конструкция вибрационного агрегата

Вибратор

В основе этой детали, как правило, находится сразу три составные части:

• амортизатор;
• шток;
• якорь.

Между собой якорь и шток образуют единое соединение, в котором элементы крепятся за счет воздействия сильного давления. Амортизатор, вне зависимости от разновидности насоса, крепится непосредственно на штоке и выполняет соответствующую ему роль.

Основные конструктивные элементы агрегата

Электромагнит

Этот компонент устройства представляет собой наиболее сложный механизм, чем другие части насоса. В основании детали лежит небольшой сердечник с двумя медными катушками. Кроме того, корпус в месте расположения сердечника предварительно обрабатывается компаундом  для обеспечения полной безопасности.

Корпус

Оболочка каждого насосного прибора, как правило, делается из прочных материалов. Для обеспечения долговечности оборудования, а также его стабильной работоспособности в корпусе монтируется резиновый клапан.

Различные виды корпусов разных моделей

Принцип работы насоса Малыш

Работает прибор серии Малыш точно также, как и прочие разновидности насосного оборудования. Основная функция выполняется за счет способности устройства преобразовывать всю мощность переменного тока в механические колебания, которые, впоследствии, передаются непосредственно поршню и якорю.

Принципиальная схема работы насосного агрегата

В следствии такого воздействия поршень начинает интенсивную вибрацию, из-за которой запускается процесс циркуляции жидкости. Вода начинает активно поступать из гидравлической камеры наружу, попадая в напорные отсеки.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Водяной насос «Малыш»: основы правильной установки

После того, как схема конструкции достигла завершенного вида, переходим к установке:

• подвешиваем на оголовке скважины перекладины или бокового крюка, который зафиксирует насос. На нем приспосабливаем подвеску из медицинского жгута или шланга, к которой привязываем верх троса;
• надеваем на корпус прибора резиновое кольцо для гашения вибрации;
• первый пуск «Малыша» не нуждается в заполнении водой. Желательно лишь заземлить розетку;
• опускаем насос в резервуар, стараясь не касаться его стенок;
• для моделей с нижним заборным клапаном между дном и корпусом должно быть не менее 1 м. Все остальные модификации менее прихотливые к этому параметру. Однако во избежание повреждений лучше располагать их над дном, а не на его поверхности;
• в случае выполнения дренажных работ или опускания в неглубокий (до 5 м) источник воды насос можно располагать горизонтально после обмотки плотным материалом.

Маленький помощник в больших делах — вибрационный насос Малыш: устройство и принцип работы, обзор моделей

Для того, чтобы обеспечить приусадебный или дачный участок стабильным водоснабжением, очень часто прибегают к помощи электрического насоса бытового характера.

Современный рынок насосного оборудования сегодня насыщен всевозможными моделями бытовых электрических насосов от разных зарубежных и отечественных производителей.

Поэтому, дачнику, который впервые выбирает такой вид оборудования, порой очень трудно остановить свой выбор на какой-то определенной модели насоса

Мы же предлагаем остановить ваше внимание на бытовом насосе Малыш, который оптимально используется там, где необходим сравнительно небольшой объем водоснабжения

Конечно, некоторые скептики сейчас могут задать вполне резонный вопрос: мол, чем насос Малыш лучше остальных аналогов? И как же устроен агрегат этой модели?

Поэтому чтобы снять все вопросы, касающиеся насоса Малыш, мы в этой статье максимально подробно опишем устройство этого агрегата, укажем все его характеристики, а также расскажем о том, в каких ситуациях его наиболее эффективно применять.

Принцип действия

Функционирование насоса Малыш осуществляется следующим образом:

• бытовая электроэнергия подается непосредственно к агрегату;
• электромагнит притягивает к себе «якорь»;
• после смены полюса магнита сердечник отходит в другую сторону;
• указанные колебания, как правило, совершаются приблизительно с частотой 100 раз в секунду;
• колебательный момент с помощью штока передается к поршню, что в свою очередь, создает напор, который двигает воду дальше по системе;
• обратный клапан на всасывающем патрубке не дает воде вернуться обратно.

Как видим, принцип работы помпы Малыш весьма несложный и понятный.

Где применяется

Отличительной особенностью насосов этой модели является то, что с их помощью можно решать множество задач на приусадебном или дачном участке, а именно:

Такой перечень сфер применения насоса Малыш может говорить лишь о том, что это универсальный и абсолютно уникальный насосный агрегат.

Модельный ряд

Существует несколько модификаций насосного агрегата из линейки Малыш, которые могут отличаться некоторыми техническими характеристиками. Для примера, рассмотрим некоторые насосы этой модели.

Насос «Малыш» (базовая модель). Отличительными особенностями этой модели являются следующие важные моменты:

Насос «Малыш М».

Ориентировочная стоимость в зависимости от региона колеблется от 1700 до 2100 рублей.

Насос «Малыш 3». Модель агрегата этого вида является наиболее бюджетным вариантом.

Среди технических характеристик можно выделить следующие важные моменты:

• питание – домашняя электросеть в 220В;

• потребляемая мощность составляет 165 Вт;
• высота подъема воды – 20 м;
• производительность составляет 432 л/ч;
• комплектуется шнуром и шлангом;
• фильтр в комплекте отсутствует;
• вес составляет 2,5 кг;
• ориентировочная стоимость в зависимости от региона от 1750 рублей.

Что лучше – насос «Ручеек» или «Малыш»

Если сравнивать насосы Ручеек и Малыш, то можно сделать вывод о том, что они достаточно схожи по конструкции, в частности, имеют амортизаторы, которые способствуют бесперебойной работе агрегатов.

Также в обоих вариантах имеется резиновая мембрана, которая очень важна для функционирования погружной помпы. Однако по соотношению «цена-качество», насос Малыш значительно эффективнее своего «оппонента».

Монтаж насосной станции

Многих владельцев интересует ответ на поставленный вопрос, и к их радости вполне утвердительно можно ответить – реализация этой идеи вполне реальна.

Для того, чтобы сделать полноценную насосную станцию из бытового насоса Малыш, нужно приготовить следующие необходимые комплектующие:

• непосредственно сам насосный агрегат;
• емкость для воды, иначе говоря, гидроаккумулятор;
• обратный клапан;
• реле давления.

Особенностью такой насосной станции будет то, что реле давления будет стабильно поддерживать уровень воды в баке, при этом, если количество воды уменьшается, он автоматически будет включать насос, а при наполнении – соответственно отключать.

Интересную статью о вибрационных насосах Водолей читайте здесь.

Таким образом, в этой статье мы подробно раскрыли все аспекты использования и применения насоса Малыш. Надеемся, что ознакомившись с информацией, ваш выбор остановиться только на этой модели насосного агрегата.

Смотрите видео, в котором пользователь делится опытом интересного усовершенствования системы подачи воды с помощью насоса Малыш:

Технические характеристики

Все вышеперечисленные насосы используют стандартную электрическую сеть с номинальной величиной напряжения 220 Вольт, их глубина погружения – до 3-х метров, в час они выкачивают 430 литров, напор воды – 40 м (максимум -60). У «Малыша-3» напор воды – 20 м (максимум — 25).

Мощность базовых моделей и «Малыша-М» — 240 Вт, длина их корпуса 25,5 см, масса 3,4 кг. Модели укомплектовываются кабелем различной длины от 10 до 40 метров.

При покупке насоса необходимо обратить особое внимание на класс электрозащиты. Устройства 1 класса имеют обозначение «I» и комплектуются трехжильным кабелем с заземлением

Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур.

Другие модификации насосов «Малыш»

Если номенклатура изделия содержит в наименовании тройку, то это значит, что данное устройство с верхним забором воды. такого типа такая же, но устройство всегда погружено под воду и охлаждается естественным образом. Такое устройство может использоваться для скважин и колодцев.

https://www.youtube.com/watch?v=z13bUEX9eQo&t=1s

Насос вибрационный «Малыш М» также имеет верхний забор жидкости, его применяют для откачки воды из водоемов, где на дне скопился ил, который может забить патрубок, если он будет находиться внизу. В остальном характеристики насоса «Малыш М» идентичны. Это надежное, долговечное устройство, которое отличается ремонтопригодностью и неприхотливостью.

Устройство и принцип работы насоса

Устройство предполагает отсутствие механических узлов, что обеспечивает долгий срок службы. Как и все вибрационные насосы, главным элементом является мембрана, которая приводится в действие электромагнитами. Под действием электромагнитных полей она меняет свою форму, увеличивая или уменьшая объем рабочей камеры.

Так создается зона разряжения и появляется всасывающая сила, которая и втягивает воду из скважины, проталкивая ее в шланг. Работает устройство бесшумно. Главное, о чем нужно позаботиться, чтобы погружной насос «Малыш» не работал вхолостую. Также при установке на него надевают защитное резиновое кольцо, которое бережет от ударов корпуса прибора о внутреннюю стенку обсадной трубы.

Заключение

Перед приобретением прибора для той или иной сферы применения следует взвесить положительные и отрицательные качества подхода с использованием таких устройств.

Как правило, на насос для воды Малыш цена сильно варьируется в зависимости от внутреннего устройства. Это же, в свою очередь, связано со сферой использования. В среднем стоимость агрегата составляет 1500-2500 руб. за модель Малыш-М, 2000-2200 руб.  за Малыш-3, 1800-2000 руб. за  Малыш-П.

Эти агрегаты можно встретить практически у любого дачника и жителя деревни

Любые ремонтные работы требуют крайне ответственного подхода. Все же, при каких-либо проблемах рекомендуется обратиться к специалистам. Приобрести прибор можно в любом соответствующем магазине и там же получить консультацию.
