Виды дюбелей по конструкции, назначению и материалу изготовления

Дюбельный крепеж. Разновидности изделий

Данные изделия разграничиваются на категории по:

методу крепления

Во внимание берутся особенности конструкции, а также основного материала. Если основание отличается высокой плотностью, что вызывает определенные сложности в процессе крепления различных элементов, следует использовать дюбеля для кирпича либо бетона

Для работы с такими поверхностями можно выбрать:

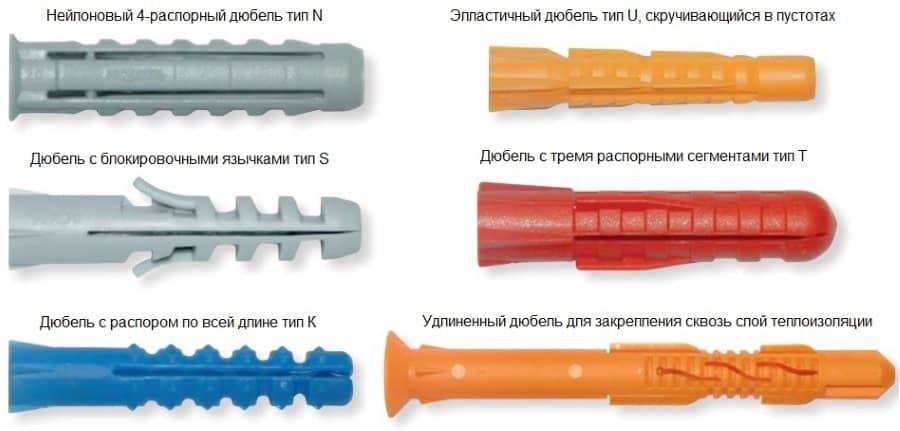

Дюбель распорный. В зависимости от компании-изготовителя изделие может отличаться формой, а также количеством зубчиков, элеронов, шипов.
Универсальный крепеж. В полнотелых материалах проявляет себя так же, как и распорный вид, но в пустотелых показывает иные качества.
Фасадный дюбель и рамный. Изделия рассчитаны для крепежа в плотные основания, даже если они причисляются к щелевым.
Гвоздевой тип. Предназначен для массового быстрого монтажа. Наиболее часто требует использования монтажного пистолета.
Если работа будет осуществляться с рыхлыми либо пустотелыми материалами, то в этих случаях лучше выбрать универсальный вариант, рамный (может использоваться при установке в пенобетонное основание в процессе монтажа пластиковых дверных и оконных конструкций), забивной (для газобетона), а также закручиваемый, панельный и листовой дюбель.

типу монтажа

В данном случае берется во внимание не метод погружения гвоздей в дюбеля, а монтаж самого дюбеля. На сегодняшний день существуют два способа:
Монтаж предварительный

Производится фиксация крепежа в основание. Прикрепляемый элемент максимально плотно прилегает к «телу». Наибольший процент типов дюбелей работает именно по упомянутому принципу (универсальные, гвоздевые, распорные).
Сквозной монтаж. Перед закреплением в основе крепежный элемент должен пройти сквозь участок пустоты либо определенный слой промежуточного материала. Для осуществления этого процесса применяют изделие, обладающее удлиненной нераспорной частью. Речь идет о рамных, фасадных, а также кровельных дюбелях. Кроме этого, существуют модели крепежа для утепления. Они могут быть как распорными, так и нераспорными. Отличаются наличием довольно крупной шляпки (диаметр — от 45 до 90 мм), позволяющей удерживать рыхлый материал, а также мягкий.

• материалу. Наиболее часто дюбельный крепеж производится с использованием пластмассы. Это объясняется тем, что уровень прочности монтажа определяется легкостью, а также силой деформации. Пластик наделен эластичностью и отличается вязкостью, что позволяет ему более легко деформироваться, нежели остальным материалам. При этом пластмасса не утрачивает своих характеристик. Таким образом, сегодня существуют дюбеля, созданные из следующих материалов:
  1. Полиэтилен. Изделия обладают легкостью и устойчивостью к кислотам. Сырье наделено отличной вязкостью и способно сохранять свои качества в процессе деформации. Крепежный материал из полиэтилена устойчив к коррозионным реакциям, не подвержен растрескиваниям после длительной эксплуатации. Обладает устойчивостью к низким температурам (используется при –40 гр. Цельсия).
  2. Полипропилен. Обладает высокими показателями твердости, а также износостойкости, но не может использоваться при очень низких температурах. Зато прекрасно проявляет себя при высоких температурах (деформация наблюдается при +140 °C и более).
  3. Нейлон, или полиамид. Изделия из этого материала наделены высоким уровнем жесткости и прочности. Они устойчивы к механическим воздействиям и вибрационным процессам, отличаются долговечностью. Дюбель из нейлона признан более надежным крепежом, но использовать его в морозную или влажную погоду не рекомендуется.

Материал основания

В плотном бетоне, старом бетоне, газобетоне один и тот же крепеж ведет себя совершенно по-разному и нагрузку выдерживает разную

Так что выяснить, из чего именно состоят стены и потолок в квартире очень важно. Сделать это можно с помощью довольно простого теста: пыли из бурового отверстия

• Бетон – материал оказывается сильное сопротивление при бурении. Буровая мука тонкого помола, жесткая, сыпучая, цвет варьируется от белого до светло-серого цвета.
• Старый бетон и растянутый – цвет муки ближе к серому. При бурении ощущаются как бы «провалы»: сверло неожиданно легко проходит сквозь поврежденные участки.
• Пено- или газобетон – сопротивление материала невелико, отверстие больше диаметра сверла. Пыль светлая, в основном белая, но крупнозернистая и слегка липкая на ощупь.
• Кирпич глиняный, как полнотелый, так и пустотелый – дает красноватую или желтоватую пыль, жесткую и сыпучую.
• В силикатном кирпиче мука светлая, сопротивление при бурении больше.
• При бурении известняка пыль выделятся белая, песчаная, сопротивление среднее.
• При бурении гипсокартона образуется белая пыль. Она заметно налипает в каналы на сверле. Гипсоволокно дает пыль серую.

Даже не зная точной марки бетона или класса кирпича, этой информации уже достаточно, чтобы определить категорию используемых дюбелей.

Характер нагрузки

Самое важное здесь – правильно определить нагрузку и правильно рассчитать мощность дюбеля, которая определяется соотношением диаметра и длины крепежа. В быту чаще всего имеют дело с такими видами нагрузки:. В быту чаще всего имеют дело с такими видами нагрузки:

В быту чаще всего имеют дело с такими видами нагрузки:

Горизонтальная на срез. Такая нагрузка возникает при установке шкафчиков, полок, картин и более крупных конструкций на стену. Крепеж подбирают в соответствии с весом изделия – от 6 до 10 мм. Длина обеспечивает фиксацию в материале стены. В сплошное основание дюбель погружают на 30–50 мм, в рыхлом или щелевом заглублении должно быть больше.

Вертикальная. Нагрузка, возникающая при установке люстры, коммуникаций, кондиционера на потолок. Заглубление при одинаковых параметрах дюбеля должно быть больше, чем в стену. Например, при диаметре в 6 мм в стену крепеж должен входить не менее чем на 40 мм, а в потолок – не менее, чем на 60 мм.

Для монтажа в потолок нужно подбирать дюбель с дополнительными элементами: поперечными насечками, распорными крылышками и так далее. Отверстие в потолке должно точно соответствовать диаметру дюбеля, крепеж входит очень плотно.

Динамическая нагрузка. Формируется при эксплуатации лестницы, шведской стенки, турника или другого спортивного снаряда. Предпочтительнее в этом случае болтовые крепления, поскольку они более устойчивы к вибрации.

Для большей надежности крепления дюбель смазывают клеем ПВА. При монтаже на потолок этот прием часто рекомендуется.

Особенности основания и изделия

Для специальных изделий разработан и специальный дюбель. Эти модели не взаимозаменяемы за исключением особых случаев.

• Например, возможна замена рамного крепления фасадным, поскольку последний тоже отличается длинной нераспорной частью и обладает высокой несущей способностью.
• Невозможно заменить дюбель для крепления на листовой материал – бабочку или молли. Изделия отличаются материалом изготовления – пластик и металл, соответственно, но обладают одинаковой конструкцией: при закручивании шурупа гильза складывается, прижимаясь к листу.
• Похожей конструкцией обладает универсальный дюбель, который в пустотах тоже деформируется, образуя узел. Однако для гипсокартона, при его монтаже, этот вид дюбеля используется редко, поскольку отличается высокой стоимостью. Зато при креплении на кафель или листовую сталь незаменим.

Пластиковый и металлический дюбель одинаковой конструкции и назначения отличается только несущей способностью. В пределах совпадения диапазона их можно заменять. Но если закрепляемая конструкция является пожароопасной, использовать разрешается только металлический крепеж.

• Нечем заменить дюбель для теплоизоляции – это единственный возможный крепеж для мягкого утеплителя.
• Очевидно, что нельзя использовать распорный дюбель общего назначения в газобетоне: материал не создает достаточной силы трения. Однако и крепеж для пористого материала в плотный бетон не устанавливают: возможности формы в таком материале оказываются избыточными.

Дюбель – крепеж исключительно разнообразный. Среди множества его видов можно найти модели и для полнотелого и для пустотелого материала, для фиксации тяжелых конструкций и рыхлого утеплителя, для монтажа окон и коммуникаций.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на форму, важно также знать, какой размер (длину, диаметр) выбрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж

Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Если выбрать другой размер, отремонтировать не получится, так как все крепления просто выпадут из просверленных отверстий.

Для панельных домов (а также тех, где в стенах нет пустот) оптимальным вариантом являются дюбеля 6*60 или 6*80. С ними все будет надежно закреплено, ничего не будет проваливаться и выпадать даже на потолок.

Выбирая длину дюбеля, стоит помнить о нагрузке, которую крепеж будет испытывать в дальнейшем при эксплуатации. Чем короче дюбель и саморез, тем меньшую нагрузку он может выдержать. Диаметр тоже важен. Для обычных работ по дому (повесить шкаф, зеркало или штангу на стену) достаточно дюбелей диаметром 8-10 мм. Разница только в глубине просверленного отверстия, так как нагрузка на дюбель разная.

Для шкафа достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полок – 8-10 см. Еще один важный вопрос, который встает перед мастером – какое сверло нужно для дюбеля. Чтобы ответить на него, нужно сначала узнать, на какой поверхности будет производиться бурение и какая нагрузка на конструкцию планируется в дальнейшем после завершения работ.

Советы по выбору

В каталоге от известного производителя вы сможете найти широкий выбор продукции. Кроме того, сравнительные таблицы содержат данные о том, насколько глубоко следует затапливать тот или иной дюбель, на какую нагрузку он рассчитан и даже как он поведет себя в той или иной среде.

В результате самое главное выяснить, что на самом деле делает строитель в каждом конкретном случае.

Материал основания

В плотном бетоне, старом бетоне, газобетоне одно и то же крепление ведет себя совершенно по-разному и выдерживает разные нагрузки

Поэтому очень важно выяснить, из чего именно сделаны стены и потолок квартиры. Это можно сделать с помощью довольно простого теста: пыли из скважины

• Бетон – это материал, который очень устойчив к сверлению. Мука тонкого помола, твердая, сыпучая, цвет от белого до светло-серого.
• Старый бетон и растянутый — цвет муки ближе к серому. При сверлении как бы отмечаются «ошибки»: сверло неожиданно легко проходит через поврежденные участки.
• Пенобетон или газобетон – сопротивление материала небольшое, отверстие больше диаметра сверла. Пыль легкая, преимущественно белая, но крупнозернистая и слегка липкая на ощупь.
• Глиняные плитки, как сплошные, так и пустотелые, дают красноватую или желтоватую пыль, твердые и рыхлые.
• В силикатном кирпиче мука легкая, сопротивление при сверлении больше.
• При бурении известняка выделяется белая песчаная пыль, сопротивление среднее.
• При сверлении гипса образуется белая пыль. Он заметно прилипает к каналам сверла. Гипсовое волокно производит серую пыль.

Даже не зная точной марки бетона или марки кирпича, этой информации уже достаточно для определения категории используемых дюбелей.

Дюбель типа U

Характер нагрузки

Здесь самое главное правильно определить нагрузку и правильно рассчитать мощность дюбеля. Последняя определяется соотношением между диаметром и длиной застежки.

В повседневной жизни они обычно имеют дело с такого рода нагрузками.

• Горизонтальная резка – такая нагрузка возникает при установке на стену шкафов, полок, картин и более крупных конструкций. Крепеж подбирается по весу изделия – от 6 до 10 мм. Длина обеспечивает фиксацию в материале стены. Дюбель погружается в сплошное основание на 30-50 мм, в рыхлое или щелевое углубление должно быть больше.
• Вертикальная – нагрузка, возникающая при установке на потолке люстры, коммуникаций, кондиционера. Глубина при тех же параметрах дюбеля должна быть больше, чем в стене. Например, при диаметре 6 мм крепеж должен входить в стену не менее чем на 40 мм, а в потолок — не менее чем на 60 мм.

Для установки на потолок нужно выбрать дюбель с дополнительными элементами: поперечным вырезом, распорными крыльями и так далее. Отверстие в потолке должно точно соответствовать диаметру заглушки, крепеж подходит очень плотно.

Динамическая нагрузка – образуется при работе лестницы, шведской стенки, турника или другого спортивного инвентаря. Болтовые крепления в этом случае предпочтительнее, так как они более устойчивы к вибрации.

Для большей надежности при фиксации дюбель смазывают клеем ПВА. Этот метод часто рекомендуется для потолочного монтажа.

Саморезы по бетону

Турбошуруп по бетону (нагель, рамный шуруп) представляет собой обычный саморез. Единственное его отличие – неравномерно нарезанная по высоте резьба. Наконечник – острый. Потайная головка со шлицем, часто выполненным под шестигранник-звездочку (TORX T30) или под крестовую насадку. Чаще всего применяется для крепления рамных оконных и дверных конструкций (бетон, кирпич, природный камень).

Эти саморезы также можно использовать для крепления не тяжелых навесных конструкций: шкафов, вешалок, кабелей.

На головке выполнена раззенковка с внутренней стороны для плотного прилегания крепежа к детали.

Метизы по бетону изготавливают из высокопрочной стали и покрывают желтым цинком. Диаметр у всех наименований один: 7,5 мм. Популярные размеры длины варьируются от 52 до 202 мм с шагом 25-50 мм. Также нагели могут быть выполнены с различными видами головок: с наружной резьбой («под шпильку»), в внутренней резьбой («бочонок»), с шестигранной головкой со шлицем TORX, с шестигранной головкой под ключ, с петлями, выпуклыми головками.

Отдельные производители предлагают саморезы для бетона без сверления, способные ввинчиваться в бетон без предварительной подготовки отверстия: такие метизы крепче анкерятся в основе. Качественные саморезы по бетону можно использовать повторно. Это удобно при монтаже временных конструкций: приставных лестниц, поручней, лесов. Для быстрого монтажа в одну операцию удобно применять ударные гайковерты. Они позволяют вкрутить саморез в бетон как с предварительным сверлением, так и без него.

Как подобрать сверло под дюбель

Самое главное правило – номер на сверле должен совпадать с номером (размером) дюбеля. То есть в идеале дюбель должен с трудом забиваться в стену, иначе возможна ситуация, когда дюбель просто выпадет или выйдет из строя (могут возникнуть определенные трудности при сверлении стен, поэтому загляните в мою статью). Что касается качества упражнений, то опытные мастера рекомендуют использовать победные, так как покупать более дорогие особого смысла нет. Отверстие под дюбель сделать несложно (возьмем, к примеру, дюбель №10):

• Сначала возьмите сеялку меньшего размера, например, на 8 коров. Сделайте отверстие немного меньше, чем необходимо, используя режим перфорации.
• Затем вам понадобится сверло, соответствующее размеру дюбеля, т.е. 10. После отключения ударного режима выполните нужное отверстие.

Соблюдая эти правила, вы все сделаете без проблем.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

История

В этом разделе отсутствуют ссылки на источники информации. Информация должна быть проверяемой, иначе ее могут поставить под сомнение и удалить. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Этот значок был установлен 27 февраля 2013 г

Первая вилка была произведена в 1910 году Джоном Джозефом Роулингсом. В 1911 году он подал заявку в патентное бюро в Лондоне. 14 января 1913 г был выдан патент № 22680/11. Шпунт состоял из конопляной пряжи и клея из крови животных.

В 1958 году немецкий инженер Артур Фишер изобрел нейлоновые втулки для распорных резьбовых соединений.

Дюбель, используемый до использования пластика

Когда пластиковые дюбели еще не были повсеместно распространены, в качестве дюбелей в домашних условиях использовали самодельные деревянные «отбивные». Однако при установке корпусной детали на два и более шурупа и относительно небольшом допуске их положения палочки могут оказаться незаменимыми из-за погрешностей сверления и практической невозможности подгонки монтажного отверстия дюбеля.

Как правильно выбрать?

Для проведения монтажных работ с использованием креплений, важно знать главные критерии, по которым они подбираются:

Перед покупкой изделия необходимо точно знать технические свойства материала поверхности (плотность, свойства хрупкости и т.д.) От степени твердости, пористости зависит вид используемого дюбеля

Если в продаже нет специализированного типа, то предпочтительнее подобрать универсальный.
Важно подбирать правильный размер, который будет соответствовать диаметру, длине, ширине самореза. Если дюбель в диаметре будет узкий, то при вкручивании не получится плотного скрепления, саморез полностью в него не войдет.
Стоит отметить, что самые прочные изделия с большим диаметром 16 или 14 мм

Они способны выдерживать максимально тяжелые нагрузки.
Обязательно учитывается материал, из которого изготовлен крепеж. От него зависит прочность, долговечность фиксации, выдержку крепления на морозе, подверженность коррозии и т.д.
Ценовой фактор. Крепежные элементы не обладают высокой стоимостью. Прочные, качественные и фирменные модели доступны по стоимости для любого уровня бюджета. Из бюджетных выделяют пластиковые, деревянные, нейлоновые. Более дорогими считаются металлические, оцинкованные, хромированные.

Дюбель – история и сфера применения

Прежде, чем разобраться в современной жизни нашего героя, давайте выясним, чем он «занимался» ранее, изучим, как сказали бы в советские времена, «объективку» на него. Итак, дюбель пластмассовый ведет свою историю от крепежного устройства, в основе которого был конопляный шпагат, закрепленный специальным клейким веществом на основе крови животных. Этому изделию, как выяснили исследователи, более века.

Если быть точным, то патент на изобретение выдан в Англии в 1913 году, а первый дюбель был изготовлен тремя годами ранее человеком по имени Джон Джозеф Ролингс. Как и сегодня, тот исторический дюбель углублялся в несущую поверхность, например, в стену здания, а затем соединялся с другими крепежными изделиями, похожими на современные шурупы и саморезы. А затем уже на эту конструкцию что-либо закреплялось. По большому счету, с тех пор особо-то ничего и не изменилось.

Правда, нужно сказать, что до появления дюбелей пластиковых (пластмассовых, пропиленовых) мы с вами часто пользовались деревянными их аналогами – чопами, сделанными собственноручно или покупными. Многие так делают до сих пор, небезосновательно считая это более правильным при выполнении некоторых видов работ. Однако прогресс все же не остановить!

Алгоритм действий по установке

Перво-наперво, необходимо подготовить требующийся инструментарий, который включает в себя:

• Дрель или перфоратор с соответствующим сверлом;
• Отвертку;
• Молоток или киянку;
• Щетку или продувочный насос.

Весь рабочий процесс состоит из следующих этапов:

• Выполнение отметки для будущего отверстия маркером на рабочей поверхности;
• Постановка уровня глубины на сверле, что выполняется наклеиванием на него небольшого отрезка изоленты;
• Непосредственное сверление отверстия, во время чего инструмент располагается строго перпендикулярно по отношению к рабочей поверхности;
• Очистка получившегося отверстия, удаление из него пыли и мусора;
• Установка кончика дюбеля в отверстие с предельной аккуратностью;
• Забивание или вкручивание шурупа/самореза вместе с дюбелем в основание.

Трудности выбора

Вариант с приобретением изделия, чью шляпку будет невозможно скрыть, стоит рассматривать лишь в том случае, когда необходимо закрепить навесные полки, телевизор, кронштейны для бытового прибора – то есть тогда, когда сам корпус закрепляемого объекта прикроет дюбель. При этом, само изделие должно на все 100% быть способным выдержать вес бытового прибора.

Обычно, выбор нужного дюбеля не представляет особой трудности, так как производитель не просто указывает его конструктивный тип, а даже дает ссылку на материалы оснований, по которым его лучше применять. Таким образом, подобрать нужную модель не составит труда. Главное помнить, что распорные модели больше подходят для полнотелых оснований, анкерные – для пустотелых, а универсальными можно работать по любому материалу.
