Вытяжная труба для газовой колонки: монтаж и особенности изготовления

Установочные работы

Плюсы квалифицированной установки:

• Качественный и безопасный отвод дыма;
• Увеличение КПД работы техники;
• Защита от аварии и утечки.

Проходит установка отрезка трубы в стенку. После чего делается подсоединение конструкции к колонке и подведение к отрезку трубы для вывода на улицу. Все щели и соединения изолируются герметиком;
На наружной стене устанавливается дымоотводящий канал. Все соединения крепятся хомутами;
Чтобы устройство было ровным и стойким, дополнительно оно крепится спайдерными крепежами при воплощении расстояния в два метра

Важно, чтобы в системе не было прогибов;

• Чтобы не было забива системы сверху ставится защитный зонтик;
• Снизу необходимо организовать окно для ревизии состояния дымоотвода.

Как только работы окончены, необходимо проверить силу тяги. Для этого необходимо поднести горящую спичку к вентиляции или отверстию дымоотвода. Если пламя отклоняется — значит, тяга есть.

Почему система плохо не прекращает работу

Проблемы которые могут появится в работы дымоотвода и почему они появляются:

• Прогорание: плохая установка, использование материалов низкого качества;
• Загорание сажи: плохая эксплуатация оборудования, несоблюдение инструкции;
• Немалое количество конденсата: недостаточное утепление системы.

В организации и установке газовой техники все обязано быть четко. Можно обратиться к профессионалам — сейчас вы знаете, как проверять их работу.

Вытяжки котлов газовых: устройство, особенности

Котлы обогрева газовые при мощности до 30 кВт обычно размещаются на кухне площадью от 15 м.кв. Требования к окну – площадь от 0,3 м.кв, высоте потолка – более 2,2 м. При этом наличие форточки в помещении обязательно.

Оборудование большей мощности требует особого помещения котельной. В любом случае качественная вытяжка для газового котла — важнейшее условие его эффективной и безопасной эксплуатации.

Основные элементы надежной вытяжки для газового котла:

• проходной короб;
• отвод трубопровода;
• переходник закрепления патрубка проходного и отводящей трубы;
• хомуты обжимные с кронштейнами крепления к стенам и перекрытиям;
• трубы телескопические;
• оснащенный сливом под конденсат тройник;
• специальные отводы;
• наконечник-конус.

Материалы вытяжных конструкций

Температура продуктов сгорания газа находится в пределах 400…450 градусов. Поэтому вытяжки для газовых котлов и современных колонок выполняются из термостойких материалов. Из-за недостаточной герметичности и надежности кирпичная кладка, ранее широко использовавшаяся для дымоходов, сейчас применяется как элемент декоративного оформления металлических труб.

Керамические трубы вытяжные, обернутые утеплителем в керамзитовом коробе, используют сравнительно редко ввиду высокой стоимости. Ключевое преимущество керамических трасс – долговечность.

В основном применяются трубы металлические толщиной порядка 0,6 мм. Легкий алюминий удобен в монтаже и уменьшает опасность появления конденсата. Из фольги алюминиевой также делают популярные для вытяжек, простые в установке, устойчивые к конденсату трубы гофрированные. Прочные, надежные стальные трубы выполняют из нержавейки или защищают эмалевым жаростойким покрытием.

Высокоэффективным решением является использование коаксильных труб. По внутренней магистрали отводятся наружу дымовые газы, а в промежутке между трубами засасывается воздух. Благодаря прогреву воздуха улучшается экономичность и эффективность оборудования, снижается потребление газа.

В обязательном порядке коаксильной трубой выполняется вытяжка газового котла, колонки закрытого типа.

Требования к теплоизоляции

Для устранения конденсата должна применяться теплоизоляция. Часто вытяжки для газовых колонок делают из двухконтурных дымоходов с внутренней нержавеющей, наружной оцинкованной трубой и теплоизоляцией между ними.

В качестве теплоизоляции используют термоустойчивые материалы – обычно, минеральных волокон. Оцинкованные трубы применяют только для наружного покрытия теплоизолированных каналов, так как перегрев цинка более 419,5 градусов ведет к его плавлению.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

• Два отопительных газовых котла, расположенных на одном этаже.
• Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

• Материалы, используемые при установке, должны быть негорючими.
• Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
• В дымоходной конструкции следует использовать не более трёх колен.
• Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

• запрещается прокладка вытяжной магистрали через жилые помещения;
• в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
• расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
• между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
• в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
• количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
• в горизонтальных участках предусматривается уклон в сторону агрегата;
• по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

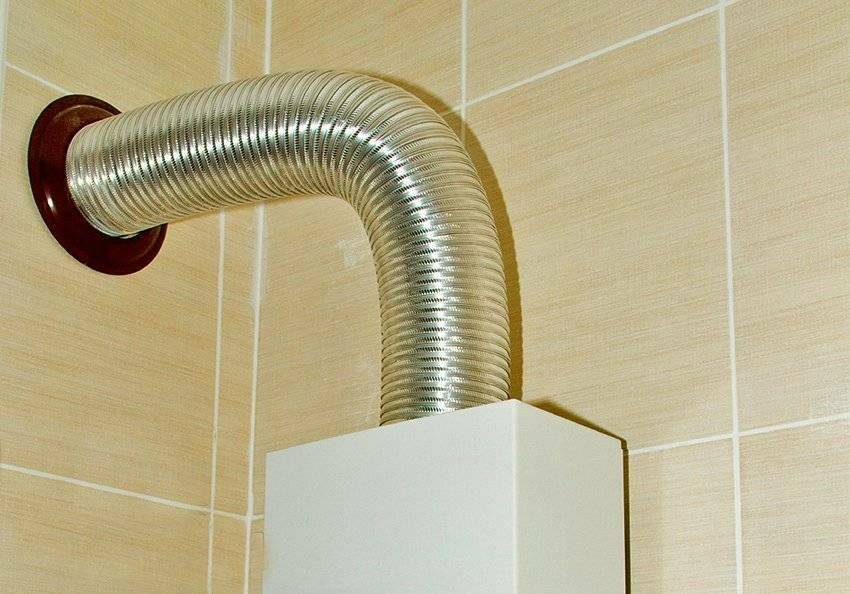

Разновидности гофры

При производстве гофрированных труб, используется два основных материала:

1. Алюминий;
2. Сталь.

Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.

Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.

Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.

Достоинства и недостатки гофры

К преимуществам гофры относится:

1. Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
2. Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
3. В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
4. Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
5. Гибкость позволяет проложить трубопровод так, как вы того хотите.

Недостатки:

1. Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
2. Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.

Отчего зависит эффективная работа вентиляционной системы

Учитывая, что система вентиляции в хрущевках не предусматривает использования механического способа выведения и поступления воздушных масс, на эффективность ее работы оказывают существенное влияние многие факторы:

• этажность;
• материал окон и дверей;
• материал вентиляционных каналов;
• планировка квартиры;
• обслуживание вентиляционных шахт.

От того, на каком этаже находится ваша квартира, зависит и то, как часто в нее будут проникать неприятные запахи из других помещений. По законам физики больше всего страдают от этого жильцы верхних этажей, поскольку теплый воздух, как более легкий, подпираемый снизу тяжелым холодным, в любом случае будет стремиться выйти из жилых помещений вверх. Поэтому жители 4 и 5 этажей чаще слышат, что у соседей с нижних квартир варится на кухне.

Когда разрабатывались проекты хрущевок, предполагалось, что люди буду производить постоянное проветривание путем открывания форточек. Однако в современно мире старые деревянные рамы повсеместно уходят в прошлое, уступая место пластиковым стеклопакетам, которые обладают высокой степенью герметичности. Отсюда и сниженный воздухообмен, когда свежий холодный воздух не поступает в квартиру, и таким образом не создается тяги и нормального воздухообмена.

Для хорошей вентиляции в квартире пластиковые окна необходимо регулярно открывать для проветривания

То же самое можно сказать и о входных дверях. Новые современные материалы и технологии полностью устранили привычные маленькие сквозняки, которые образовывали старые двери.

Немало зависит и от планировки квартиры. Изначально в хрущевках одна комната обычно являлась проходной. Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

Требования к установке

Важно держаться СНиП, чтобы не получить штраф и заглушку на магистрали газа. Нормы действительны для любых колонок «Нева », «Оазис » и прочих марок

Какие правила в общем нужно выполнять:

• Устройство должно быть полностью непроницаемым чтобы не было утечки;
• Материалы строения обязаны быть стойки к температурным изменением, осадкам;
• Необходимо прочно прикреплять все детали, не допускать провисания;
• По всей длине выполняется подходящий диаметр, который даст возможность создавать нормальную тягу. Для меньшего накопления копоти и производительной работы устанавливают гладкие трубы;
• Процесс установки проходит строго по вертикали.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Что вызывает опасения?

Для некоторых монтаж натяжных потолков в кухне с газовой колонкой представляется совершенно невозможным. Такое мнение бытует у многих людей и вызвано оно неправильным представлением о пленке, которая идет как основа для потолка. Рассмотрим наиболее часто встречающиеся опасения.

Горячо? Нет проблемы!

В кухне, как известно, иные условия, нежели в прочих помещениях. Это высокая влажность, перепады температур вследствие готовки и, наконец, наличие самих нагревательных приборов — газовой колонки и плиты. Поэтому материалы должны быть безопасными и негорючими. Так вот пленочные покрытия подходят для кухни абсолютно.

Пленка ПВХ, напротив, изначально рассчитана на монтаж при высокой температуре — плюс 70 градусов. Столько дает тепловая пушка, вследствие чего пленка нагревается, становится более мягкой, эластичной, растяжимой. Когда же закрепленное полотно остывает до нормальных значений, оно натягивается, становится ровным и сильно натянутым.

Но, быть может, при нагреве в кухне газовой колонки пленка может провиснуть? Это тоже исключено. Нагрева в 70 градусов практически невозможно добиться без специального оборудования, а самые раскаленные массы воздуха могут скапливаться только непосредственно возле горящих конфорок.

Грибок, влажность, конденсат

Часто люди опасаются, что пленка будет покрываться конденсатом, так как она не дышит и влагу не впитывает. Кроме того, под ней может завестись грибок, плесень. То касается тканевых полотен, то тут опасения совершенно беспочвенны: тканевый потолок может дышать, поэтому конденсат под ним не собирается, плесень не образуется.

Что касается пленки, то с ней ситуация может осложниться, если:

• изначально черновой потолок был поражен грибком;
• случаются протечки на потолке, стенах или в надпотолочном пространстве есть труба холодного водоснабжения, на которой скапливается конденсат.
• влажность часто бывает повышенной.

Если помещение сырое и плесень уже была, то перед установкой натяжного потолка нужно максимально тщательно зачистить и обработать поверхность пораженного основания препаратами от плесени. Избежать проблем в будущем поможет вентиляция. Во всех влажных помещениях (ванной комнате, на кухне и пр.) рекомендуется устанавливать виниловый потолок с оборудованием вентиляционных отверстий. В качестве профилактики специалисты советуют регулярное проветривание помещения.

Какую гофру применяют для дымоотводов

Газообразные, жидкие и твердые вещества в многоквартирном воде выводятся в канал вентиляции, в приватном — на улицу. В зависимости от точки вывода газов, трубы распределяются так:

Коаксиальные — вывод трубы организован через стенку или крышу дома на улицу;

Собой представляет конструкцию из 2-ух труб, большая из которых одета на меньшую. Через свободное место между трубами к огню поступает кислород с улицы.

Дымоходные — с подключением к вентиляционному каналу.

Трубы для дымохода со своей стороны могут быть гладкими стальными и волнистыми.

• Гладкие трубопроводы из стали. Покрываются белой огнеупорной эмалью или оцинковываются. Самая большая длина -1.5м. Делается из стали на основе листа небольшой толщиной 0.6мм. Из-за температурные разницы в трубах образуется конденсат, замерзающий в зимний период. Благодаря этому конструкцию необходимо тщательно теплоизолировать.
• Гибкие волнистые воздушные каналы. Трубы гофрированные – хороший выбор для отвода выхлопных газов от колонки. Они комфортны, надежны, стоят недорого. За счёт малого веса и эластичности их комфортно устанавливать.

Обыкновенный диаметр гофрированной трубы -11 и 13см. Самая большая длина – до 3м. Если необходимо установить намного длиннее участок — детали соединяются металлизированным скотчем. Его также можно применять при проведении ремонта гофры.

Во время выбора трубы для вытяжной трубы следует предусмотреть температуру отходящих газов. В большинстве случаев в колонке она может достигать 200-300°С, аналогичным образом температура работы гофры должна быть не меньше 350°С.

Делаются волнистые дымоходы из нержавейки или алюминия.

В случае вывода газов через стенку, в ней готовится специализированное отверстие с установленным проходным отрезком трубы, изолирующим стенку и трубу один от одного.

Рассмотрим специфики каждого материала.

Дымотвод из нержавеющей стали:

• Выдержит нагрев до 900°С.
• Нержавейка – крепкий и коррозионностойкий материал;
• Гофра выгибается в любую сторону, не нуждается в добавочных фитингах.

• Конструкция в несколько слоев из фольги на алюминевой основе и армирующей проволки не уступит в эластичности нержавеющей гофре;
• Температура выходящих газов не должна быть больше 400° С;
• Алюминий легче нержавеющей стали и лучше тянется;
• Такие изделия уступают аналогам из нержавеющей стали в прочности.

Применение труб из алюминия не запрещено, однако, как говорит практика, инспекторы во многих случаях просят сменить алюминий на иной материал.

Во всяком случае, необходимо покупать исключительно сертифицированную продукцию.

Дымоходы колонок и газовых котлов – нормы и особенности установки

Если у вас в частном доме есть колонка или газовый котел, вы несете полную ответственность за использование теплогенерирующего прибора. Сотрудники газовой службы предъявляют к вводимой в эксплуатацию газовой технике суровые требования. Не соблюдая эти требования, получить разрешение на подключение оборудования к газу вам не удастся. Рассмотрим правила установки дымоходов газовых котлов и колонок собственными силами.

Современные дымоходы – виды и отличия

Выбирать размер, определяться с диаметром и устройством дымохода следует, учитывая тип выбранной отопительной техники. Теплогенерирующий газовый прибор всегда имеет высокий КПД. В связи с этим продукты горения, движущиеся по системе дымоудаления, отличаются сравнительно невысокой температурой – обычно она не превышает более 200 гр. Цельсия.

Дымоходы для газовых котлов могут быть:

– Одноконтурными из нержавейки. Преимущества: простота установки и невысокая цена. Дымоход прокладывают с помощью цилиндрических одноконтурных труб. Такие конструкции можно монтировать только изнутри;

-Сэндвичами из нержавейки. Использовать сэндвич-системы также не запрещено газовиками. В этом случае у каждой трубы будет по нескольку стальных слоев и прослойка из изоляции. Решение подходит и для наружной, и для внутренней схем монтажа;

– Гибкими из нержавейки. Прибегают к помощи металлических гофрированных труб, отличающихся повышенным уровнем гибкости. Возможен монтаж дымохода сложной конфигурации;

– Коаксиальными. Установка коаксиального дымохода – самый современный и безопасный метод удаления продуктов горения. Конструкция представляет собой две трубки, вставленные друг в друга. Дым выводится наружу по внутреннему контуру. В топку воздух поступает принудительно по внешнему контуру.

Важно! Перед покупкой того или иного дымохода, следует ознакомиться с его инструкцией. Именно здесь указана рабочая температура, выдерживаемая трубой, оптимальный диаметр, требования к материалам канала системы

Как разместить?

Безопасность эксплуатации отопительной газовой техники зависит от того, насколько качественно выполнена установка канала дымоудаления. Прокладкой труб и подключением системы должны заниматься профессионалы! Их рекомендации следующие:

– Прокладывать каналы дымоудаления следует внутри системы. Используйте внутренние капитальные стены сооружения;

– Размер вводного патрубка котла должен быть равен диаметру трубы дымохода. Откажитесь от применения изделий диаметром меньше/больше. В противном случае максимальная герметизация элементов невозможна;

– Минимум 5 сантиметров должно оставаться между негорючей отделкой стен и внешней стеной трубы. При отсутствии огнезащиты на стене, расстояние увеличивается в 5 раз. Для защиты стен можно использовать листовой металл или асбест;

– У участка трубы, на котором выполнено соединение с газовой отопительной техникой, должна быть вертикальная ориентация в пространстве. Вертикальный сегмент дымохода не должен быть короче 0,5 метров;

– Выполняйте установку конструкции четко по вертикали. При этом правильный монтаж допускает наличие уклона до 30 сантиметров. Осуществляя прокладку, можно создать не больше трех поворотов конструкции. Величина общей протяженности горизонтальных поворотов не должна быть более одного метра;

– 5 метров минимум – показатель общей длины дымохода, работающего на газу. Возвышаться над уровнем кровли он должен на полметра-метр минимум;

– Наличие элемента с окошками для ревизии – обязательное условие. Кроме того, в конструкции должен быть сборник для конденсата, а также тройник. При отсутствии любого из этих элементов, монтаж запрещен.

Важно! Для того, чтобы дымоход мог эффективно функционировать, соединения сегментов труб должны быть максимально герметичны. Осуществляя установку системы, следует использовать термостойкий герметик и стальные хомуты

Типы труб для организации воздуховода

Воздуховод, выводящий воздух напрямую на улицу, устраивают в частном доме. В квартире отвод осуществляется до вентиляционного канала. Также в домах есть возможность спроектировать воздуховод под свои нужды и вывести его в любом подходящем месте стены, а в квартире все ограничено имеющимся каналом.

Чаще всего трубы для устройства вытяжки изготавливают из следующих материалов:

…

• гофры;
• стали.

Гофру производят из ламинированной многослойной алюминиевой фольги. Форму каналу придает проволока, вставляемая внутрь трубы. Гофрированные каналы имеют высокую устойчивость к негативному действию конденсата и легкий вес. Они достаточно надежны, а стоят совсем недорого. Большим плюсом гофры является простота ее монтажа и возможность изогнуть в нужном направлении.

Стальные воздуховоды для газовой колонки изготавливают из высококачественной стали и покрывают белой жаропрочной эмалью. Плюсом такой трубы являются гладкие внутренние поверхности, на которых скапливается намного меньше сажи и мусора, чем на шероховатых.

Правила установки газовой вытяжки

По техническим требованиям вытяжка для газовой колонки приравнена к дымоходу, так как она выполняет те же функции – удаляет дымовые газы. К вытяжной установке предъявляются следующие требования:

• ее материал должен выдерживать 200°C;
• диаметр трубы должен превышать диаметр выходного патрубка газовой колонки;
• вертикальный участок трубы — не менее 30 см;
• недопустимо делать более 3 поворотов;
• переход вытяжки в жилые помещения запрещен;
• следует оставлять промежуток между стеной и входящей в нее трубой, его ширина зависит от горючести материала: при несгораемом – 5 см, трудно воспламеняющемся – 10 см, горючих – 25 см.

Вентиляционную трубу монтируют с минимальным уклоном в сторону газовой вытяжки.

Важно помнить, что к одной трубе разрешается подсоединять два прибора, только в случае, если они расположены на одном этаже и будут входить в дымоход на разном уровне на удалении друг от друга не менее чем 50 см. В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы

В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы.

Допустимо подключение вытяжки к печному дымоходу, если он обладает необходимыми качествами. Однако, если отсутствует дополнительный приток воздуха, то нельзя подводить вытяжку с принудительным отводом дыма к печной трубе. В этом случае правильным выбором будет коаксиальный дымоход.

Обратите внимание! Иногда жильцы при устройстве вентиляции на кухне с газовой колонкой подключают проточный нагреватель и плиту в одну вытяжку. Делать этого нельзя, так как велика вероятность  попадания дыма в помещение

Некоторые нюансы монтажа вытяжки

При устройстве перехода вытяжки через стену и кровельное перекрытие следует быть особенно внимательным. Трубы должны быть абсолютно герметичными – некачественный монтаж приводит к протеканию, попаданию угарного газа и температурному воздействию на перекрытие. Под влиянием влаги, химических веществ и высоких температур материал перекрытия начнет разрушаться, а может даже загореться.

Поэтому в процессе монтажа трубы необходимо следить за жесткостью конструкции, в месте установки фитингов следует ставить дополнительное крепление.

Участки между дымоходом и перекрытием закрывают теплоизоляцией из негорючих материалов. Стыки трубы рекомендуется обработать термостойким герметиком.

При первом пуске газовой колонки необходимо проверить герметичность вытяжки и силу тяги.

Основные требования к дымоходу газовой колонки

Дымоход — это коммуникация, которая выполняет очень важную функцию, а именно: отвод продуктов сгорания от отопительного устройства за пределы дома. Любые ошибки во время выбора или монтажа этого оборудования могут стать причиной возникновения аварийных ситуаций, поэтому специалисты рекомендуют внимательно изучить основные требования, предъявляемые к дымоотводным трубам. Рассмотрим их:

• конструкция, которая осуществляет отвод продуктов сгорания, должна отличаться высокими герметизационными показателями. В противном случае существует риск утечки газа;
• дымоход необходимо монтировать из надёжных материалов. Материал труб должен быть устойчивым к губительным коррозийным воздействиям, а также к высоким температурам;

• в обязательном порядке необходимо соблюдать монтажные правила, связанные с фиксацией дымоотвода (любые провисания недопустимы);
• показатель тяги должен быть одинаковым по всей протяжённости коммуникации. Для достижения этих целей рекомендуется использовать трубы, которые имеют круглую форму сечения. Это связано с тем, что круглые трубы отличаются высокой пропускной способностью;
• показатель сечения входного отверстия определяет диаметр всей коммуникации;
• установку дымоотводного канала необходимо проводить в вертикальной плоскости. Допустимое отклонение при вертикальном монтаже этой коммуникации составляет 30° относительно оси;
• прокладку трубы через стену (для подключения отопительного прибора) разрешается выполнять с отклонением, которое составляет 90°;
• дымоотводная коммуникация в обязательном порядке должна оснащаться ревизионным окошком. Это необходимо для того, чтобы уберечь газоперерабатывающую аппаратуру от конденсата.

Дымоход с выводом на крышу должен располагаться строго вертикально

Выбор необходимого показателя сечения дымоотводной коммуникации зависит, как правило, от конкретного случая и выполняется с учётом мощности отопительного устройства. Наиболее распространёнными показателями сечения труб, которые применяются для отвода продуктов сгорания, являются 110 мм и 130 мм.
