Обзор современных газовых напольных котлов отопления, анализ основных характеристик и производителей

Блок автоматики

Здесь ключевую роль играет газовый клапан. Он управляется аналоговыми датчиками (в энергонезависимых модификациях) или электронными контроллерами, получающими данные с электронных датчиков (в энергозависимых модификациях).

Клапан комбинированного типа собран из двух клапанов — простого и электромагнитного. Первый удерживается открытым с помощью пружины. Во время запуска второй клапан открывается нажатием кнопки – чтобы разжегся фитиль. Его удерживают некоторое время – запальник прогревает особый элемент — реагирующий на нагрев. Этот элемент начинает генерацию электрического тока – он держит электромагнитный клапан в открытом состоянии, пользователь может отпускать кнопку. При задувании запальника происходит остывание термоэлемента – выработка электротока прекратится, произойдет закрытие электромагнитного клапана. Другой клапан – с пружиной, перекроется после подачи сигнала от датчиков тяги и температуры.

Преимущества

Судя по отзывам, продукция таганрогского завода вызывает у пользователей больше позитивных эмоций, чем негативных. Она действительно заслуживает одобрения в плане конструкции, производительности и экономичности. К ее преимуществам можно отнести:

• Высокий КПД – 90-92%. Это хорошая характеристика для отечественных газовых аппаратов.
• Внешняя привлекательность – нагреватели отличаются эргономичным дизайном, красиво смотрятся в современных интерьерах.
• Безопасная эксплуатация – предусмотрена надежная, многоступенчатая система защиты.
• Простое подключение.
• Большой срок службы – при грамотной эксплуатации и своевременном обслуживании, могут проработать четверть века. Гарантия – 3 года.

Обзор моделей

Производитель предлагает несколько линеек, в которых представлены все возможные конструкции котлов – атмосферные и парапетные, одно- и двухконтурные, стальные и чугунные, напольные и навесные.

Wester Clever

Линейка из четырех моделей – это атмосферные конвекционные котлы, разнящихся только мощностными показателями. Для Wester Clever 20/30 характерна высокая теплоотдача, теплоноситель на выходе нагревается до 90°C. Характеристики Wester Clever 30:

•             КПД – 90%.

•             Мощность обогрева – 34 000 Вт.

•             Весит 85 кг.

•             ВхШхГ – 961х470х556 мм.

•             Расход топлива – 1,75 куб.м/ч.

Wester Clever 40 – отличается большей пропускной способностью. Расходует топливо — 2,5 куб.м/ч. Теплопроизводительность 45 000 Вт. Весит – 110 кг. Самый мощный представитель серии — Wester Clever 61.

Может работать энергонезависимо или подключаться к электросети. Максимальный расход газа – 3 куб. м/ч. Бесперебойно работает даже при давлении 6 мБар.

Премиум

Устанавливают в помещениях с дымоходами. Мощностной ряд в линейке – от 8 до 100 кВт. Есть модификации с одним и двумя контурами. Универсальны – можно подключать с любой стороны – слева или справа. Автоматическое регулирование  интенсивности огня. Сделаны из стальных листов 2 мм. Теплообменники обработаны средствами от коррозии. Предусмотрены устройства, препятствующие задуванию пламени. В качестве примера — Премиум 16:

• КПД – 90%.
• Одноконтурный. Атмосферного типа.
• Энергозависимый.
• Теплопроизводительность 16 000 Вт.
• Вес – 55 кг.
• Отапливает до 160 м².

Для обогрева больших площадей подойдут котлы Премиум 70-100 кВт. Это мощные аппараты весом до 250 кг.

Премиум-Нова – модернизированная версия в линейке Премиум. Здесь имеется автоматика, поддерживающая заданные параметры. Предусмотрена регулировка давления теплоносителя.

Патриот

Предусмотрена возможность работы с любым типом вентиляции – естественным или принудительным. Парапетные и настенные версии можно монтировать в квартирах. Продукты горения отводятся по коаксиальному дымоотводу. Теплообменник обработан антикоррозионным составом. Мощность 6-20 кВт. Есть инжекционные мини-факельные горелки и защита от перегревания. Характеристики Премиум -12,5:

•             КПД — 87%

•             12,5 кВТ.

•             Парапетная установка.

•             Энергонезависимый.

•             Закрытая топка.

•             50 кг.

Wise

Материал – чешский чугун (4 мм). Идеальное соотношение объема теплоносителя к массе и площади теплообменника. Не боятся скачков температуры и давления газа. При желании – переход на сжиженное топливо. Также можно подключать резервуары косвенного нагрева, термостаты, дистанционные системы управления климатом. Теплопроизводительность в линейке – от 16 до 60 кВт. Параметры Wise 35:

•             Одноконтурный аппарат. Установка на полу.

•             Открытая топка.

•             Теплопроизводительность 35 000 Вт.

•             КПД – 90%.

•             Есть автоподжиг.

•             141 кг.

Напольные газовые котлы Конорд

В эконом сегменте отопительного оборудования хорошо зарекомендовали себя напольные газовые котлы отопления Конорд. Российская компания в 2012 году провела комплексную модернизацию производственной линии – было установлено оборудование японского производства Amada. Это позволило выйти на новый уровень качества продукции.

Газовые котлы компании Конорд

В стандартную комплектацию напольных газовых котлов отопления Конорд входит стальной теплообменник, корпус изготавливается из стальных листов толщиной 2 мм. Инновационным компонентом является конструкция дымосборника – он позволяет использовать тепло от угарных газов для нагрева теплоносителя. Немаловажным преимуществом можно считать автономную работу контура ГВС, что особо актуально в летнее время.

Ассортимент напольных газовых котлов для теплоснабжения Конорд можно условно разделить на следующие группы:

• Без ГВС с автоматикой SIT;
• Без ГВС с термогидравлической автоматикой;
• С ГВС с автоматикой SIT;
• С ГВС с термогидравлической автоматикой.

Несомненным преимуществом является более чем доступная стоимость отопительного оборудования. Цена одной из самых востребованных моделей мощностью 20 кВт с контуром ГВС и термогидравлической автоматикой составляет 23000 рублей.

Виды газовых котлов

Газовые котлы делятся на два вида.

Конвекционный

Самый распространённый среди котлов. Принцип работы его довольно прост. Газ через форсунки горелки попадает в камеру сгорания, где и вспыхивает пламя. Оно греет теплообменник с водой, которая по трубам попадает в радиаторы и обогревает помещение. Как только температура воды достигла необходимой, нагрев прекращается. Продукты сгорания выводятся через дымоход. КПД такого котла – 90 %. Остальные десять буквально вылетают в трубу.

Если температура на выходе будет ниже 57 градусов, то на стенках камеры сгорания, теплообменника и дымохода будет образовываться конденсат, который может привести к поломкам, образованию сажи, а также к сокращению срока эксплуатации устройства.

Чтобы этого не происходило, а также для более эффективного использования тепловой энергии, был сконструирован новый тип котла.

Конденсационный

КПД этого устройства достигает практически 100 % благодаря тому, что энергия полностью задействована для обогрева и больше не «вылетает в трубу». Этого удалось добиться с помощью ещё одного теплообменника – водяного экономайзера. Именно там пары угарного газа остужаются до выпадения конденсата, который скапливается в отдельном резервуаре. При преобразовании пара в жидкость происходит высвобождение полезной тепловой энергии, передающейся теплоносителю.

Конденсационный котёл имеет более громоздкие размеры, его обычно устанавливают в отдельном помещении. Стоимость устройства раза в два больше, чем у традиционных котлов.

Какому типу котла отдать предпочтение

Поправочные коэффициенты имеют следующие значения:

1. Для южных регионов, где не бывает суровых зим, он составляет 07,-0,9.
2. Для средней полосы коэффициент уже значительно вырастает – 1-1,2.
3. В умеренно холодном климате при расчетах ориентируются на цифры 1,2-1,5.
4. Сложнее всего прогреть дом в северных регионах, там коэффициент от 1,5 может доходить до 2.

Простой пример. Возьмем два одинаковых по размеру и энергоэффективности строения в 100 квадратов. Выполняем расчет для юга: 100*0,7/10 = 7 кВт. Для севера – 100*2/10 = 20 кВт. Ничего сложного в таких расчетах нет, и вы самостоятельно можете подобрать себе котел. Однако есть много нюансов, которые не смогут учесть даже профессионалы, не зная того, как построен ваш дом и насколько он энергоэффективен. Имеется в виду то, что если строение плохо утеплено, проведение подобных расчетов может быть бессмысленным.

Бойлеры и система трубопроводов

Следующий момент, на который необходимо обратить внимание – способ установки котла. От него будет зависеть организация пространства вокруг и безопасность эксплуатации оборудования

Тут различают два вида:

1. Напольные котлы – это мощное громоздкое оборудование, которому требуется отдельное помещение (котельная) для установки и нормальной работы. Мощность такого оборудования может быть просто огромной, у него очень высокий КПД, есть возможность моментальной подачи горячей воды к точке водоразбора.
2. Настенные котлы – их используют для организации индивидуального отопления в квартирах и небольших домах. Они очень компактные и могут устанавливаться даже внутри шкафов, не занимая много места. Размер оборудования накладывает на него некоторые ограничения. В частности, все рабочие детали (насос, горелка, электроника и теплообменник) находятся в непосредственной близости друг от друга, что создает сложные условия эксплуатации при постоянных повышенных температурах. Конечно, параметры устройств тщательно просчитываются, но общий срок службы у таких систем все равно намного ниже, чем у напольных.

Мощное напольное оборудование

Также небольшие размеры ограничивают такие газовые котлы в мощности, хотя в южных регионах ими можно свободно обогревать дома до 200-300 м².

Устройство газового котла

Также важно знать, какой тип горелки установлен в вашем котле. Этот параметр влияет не только на эффективность системы, но не на ее вид

Различают:

1. Атмосферные горелки – простое и надежное оборудование, стоящее разумных денег. Из недостатков можно отметить то, что они выжигают воздух из помещения и имеют невысокий КПД.

2. Наддувные горелки оборудованы турбиной для нагнетания к ним воздуха. Забираться воздух может как из самой комнаты, так и с улицы. Такие горелки используются в обоих видах котлов, им не требуется работа в отдельном помещении.

3. Модуляционное оборудование считается самым совершенным в технологическом плане. Оно может быть оснащено второй ступенью нагрева и системой электронной регулировки теплоотдачи. Такие горелки могут легко менять свою мощность.

Напольные газовые котлы от компании Лемаркс

Российская торгово-производственная компания «Лемаркс» предлагает потребителю один из самых широких ассортиментов напольных отопительных котлов. Используя современные технологии и постоянно улучшая производственные мощности, компании удалось стать одним из лидеров продаж отопительного оборудования. Именно поэтому напольный газовый котел отопления Лемаркс можно встретить в системах теплоснабжения частных домов и больших зданий.

Напольные газовые котлы Лемаркс

Потребитель имеет возможность выбрать как одноконтурные, так и двухконтурные модели. Автоматика напольных газовых котлов отопления Лемаркс изготавливается по системе SIT, что обеспечивает высокую степень надежности и долгий срок безремонтной службы.

Существует два типа теплообменников для котлов – стальные и чугунные. Для технической и информационной поддержки компания имеет большую сеть представительств и сервисных центров.

В настоящее время существуют следующие типы напольных газовых котлов теплоснабжения Лемаркс:

• Премиум. Изготавливаются из стали толщиной 2 мм. Мощность — от 7,5 до 80 кВт;
• Лидер. Для производства применяется серый чугун толщиной 4 мм. Номинальная мощность – от 16 до 50 кВт;
• Премиум Nova. Дополнительно комплектуются автоматикой 820 Nova SIT;
• Газовик. В состав котла входит итальянская газовая горелка «Polidoro».

Средняя стоимость котла «Премиум» составляет 26150 рублей.

Монтаж агрегатов

Напольные газовые котлы для отопления частного дома монтировать и подключать должны специалисты, имеющие лицензию на такой вид деятельности. Чаще всего это делают работники газоснабжающей организации, но относящиеся к сервисной службе. Это же подразделение потом будет отвечать за техническое обслуживание агрегата.

Отопительную разводку по дому, установку котла можно делать своими руками. Но врезку и подключение должен проводить только лицензированный специалист. Это условие – обязательное. В противном случае подключение будет считаться незаконным и опасным для окружающих. Установку мастер делает на основании схемы и паспорта на оборудование. Тоже касается дымохода. Он должен обязательно пройти освидетельствование и проверку на пожарную безопасность.

Монтаж системы должен производится при температурном режиме от +5 до +35 градусов тепла. Для того чтобы обеспечить безопасное использование газового отопления, следует исполнять эксплуатационную инструкцию. Стоит отметить ряд общих пунктов:

• Перед первым включением оборудования нужно проверить герметичность подвода труб. Сделать это можно намазав мыльным раствором места соединения. При появлении пузырей, следует отключить подачу газа, проветрить помещение и устранить течь.
• Не подвергать аппарат механическому воздействию. Корпус газового оборудования не рассчитан на удары.
• В случае появления запаха газа при эксплуатации вызвать аварийную службу. Не пытаться устранять поломку своими руками.

Параметры для оценки

При выборе котла нужно учитывать надежность, мощность, производительность Известность марки отопителя не всегда является подтверждением его качества или функциональности. Выбирать котельный агрегат для напольного монтажа лучше по нескольким критериям.

Надежность

Данный показатель зависит от материала корпуса и теплообменника. Надежный агрегат должен иметь чугунный корпус, оснащаться системой автоматической регулировки. Прочность и длительность эксплуатации теплообменника также определяется материалом:

• стальные не подвергаются скачкам температуры, но могут ржаветь и протекать;
• чугунные отличает надежность, но они могут повреждаться при резких температурных перепадах;
• медные характеризуются высоким КПД, но могут оплавляться при перегреве.

Качество

Качественный критерий связан с надежностью, поскольку определяет работоспособность отопительных коммуникаций и ГВС. Качество котлов определяют:

• длительный эксплуатационный период;
• стойкость к колебаниям электрического напряжения;
• удобство управления;
• безопасность автоматических систем.

Энергонезависимость

При частых отключениях электричества лучше выбрать энергонезависимый котел Параметр рейтинга газовых котлов, используемых для отопления и ГВС частного дома, который определяется типом камеры сгорания:

• Открытая. Работает от природной тяги – кислород для реакции горения поступает из котельной. Для функционирования устройства не нужен принудительный наддув, что обеспечивает энергонезависимость.
• Закрытая. Энергозависимые приборы с встроенными вентиляторами для подачи воздуха. Совмещаются с коаксиальной дымовыводной системой, отличаются высоким КПД за счет максимального дожига топлива.

Место расположения

Настенный подойдет для небольшой котельной, но требует прокладки дымоотводной трубы через потолок или стену. При нехватке мощности можно подобрать напольную модель.

Показатель мощности

На обогрев 10 квадратов помещения при высоте потолков 2,5 м понадобится 2 кВт мощности. 40 % из нее задействуется для нагревания воды на хозяйственные цели. Чтобы определить мощность, лучше рассчитать, какой котел выбрать для отопления дома 200 квадратных метров или меньше.

Цели эксплуатации

Для поддержки комфортной температуры в комнатах понадобится одноконтурный агрегат. При необходимости отопления и ГВС стоит приобрести двухконтурный отопитель.

Интенсивность нагрева

Зависит от типа горелок. Одноступенчатые можно включить только на 100 % мощности, двухступенчатые работают на 100 и 40 %. Модулируемые узлы – самый экономичный вариант, поскольку настраиваются в диапазоне 10-100 %.

Эффективность

Стандартный конвекционный аппарат используется только тепло пламени. Конденсационный оснащается вспомогательным теплообменником, который предварительно греет воду от тепла продуктов сгорания.

Список лучших напольных газовых котлов

В поиске лучших напольных газовых котлов стоит присмотреться к модификациям с одним контурам или конденсационному оборудованию.

Protherm Медведь 30 KLOM

Protherm Медведь 30 KLOM Словацкий одноконтурный агрегат с камерой открытого типа, электрическим розжигом и атмосферной горелкой. Теплообменник из чугуна, что подходит для частного дома, дачи, производства. Мощность – 26 кВт.

Плюсы:

• универсальность эксплуатации;
• плавность регулировки мощности;
• качественная горелка;
• вывод основных параметров на дисплей;
• наличие защиты теплообменника от конденсата.

Минусы:

• необходимость внешнего бойлера для ГВС;
• в комплекте нет пульта.

Vitogas 100-F GS1D870

Vitogas 100-F GS1D870 Немецкий одноконтурник мощностью 29 кВт. Оснащен теплообменником с поверхностью из серого чугуна и чешуйчатого графита, атмосферной горелкой. Совместим с бойлером для ГВС, отличается периодическим типом розжига.

Плюсы:

• длительная эксплуатация;
• возможность монтажа в маленькой котельной;
• энергоэффективность и производительность;
• лаконичный дизайн.

Минус – высокая стоимость.

Камера сгорания – открытого типа.

Vaillant ecoVIT VKK INT 366

Vaillant ecoVIT VKK INT 366 Конденсационный прибор с модулируемой горелкой. Мощность равняется 34 кВт. Оснащен мультисенсорным управлением, системой аналитики DIA-System и системой Aqua-Kondens. Комбинируется с внешним накопителем.

Плюсы:

• качественно отапливает большой дом;
• высокий КПД;
• экономичность работы;
• красивый и устойчивый к коррозии корпус;
• функциональность.

Минус: устанавливается только со стабилизатором напряжения.

Как устроены и работают газовые котлы

Перед тем, как приступать к обзору разных моделей, давайте немного поговорим о технической части такого оборудования. Знание вопроса позволит вам лучше ориентироваться в функциях котла.

Таблица 1. Рабочие части котла

Деталь, фото	Описание
Горелка	Про нее мы уже немного рассказали. Из этой детали вырывается пламя. Газ поджигается при помощи пьезоэлемента.
Корпус	С корпусом все понятно – это металлический ящик нужного размера с теплоизолятором, который защищает внутренние части от окружающих, а окружающих от внутренних частей.
Теплообменник	По сути, это радиатор, внутри которого по трубкам циркулирует подогреваемая вода. Под теплообменником горит горелка и греет воду внутри него.
Циркуляционный насос	Этот прибор принудительно толкает теплоноситель по системе отопления. Тут все предельно понятно.
Дымоход котла	Продукты сгорания газа необходимо удалять из котла, чтобы они не попадали в помещение. Для этого устанавливается отдельная трасса дымохода, которая выводится на улицу через стены или потолок – зависит от типа котла.
Блок управления газового котла	В современном оборудовании нагревом полностью управляет электроника. В зависимости от сложности отопительного оборудования, будут отличаться и «мозги» для него.

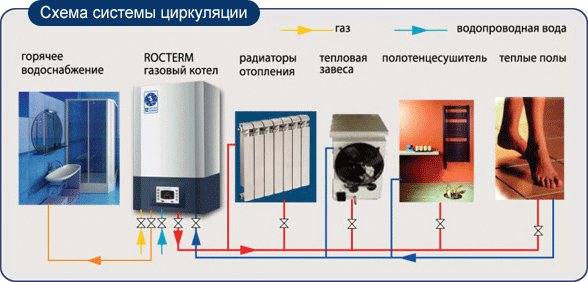

В целом, упрощенно, работа системы происходит так. По подводкам газ подается в котел, где попадает прямиком в горелку, которая зажигается от пьезоэлемента – раньше это приходилось делать вручную. Топливо начинает сгорать, выделяя много тепловой энергии, которую улавливает теплообменник и передает воде внутри него. Чтобы вода не закипела, и не разорвала давлением тепловые магистрали, ее необходимо двигать, постоянно меняя прогретый теплоноситель на уже остывший – эту работу выполняет насосное оборудование. Также система газового котла оборудуется и другими приспособлениями, чтобы была возможность оперативно управлять ею – клапана для сброса давления, редукторы, гребенки, манометры и многое другое. Тут все уже зависит от конкретной модели.

Котел газовый настенный

Если котел двухконтурный, он может одновременно заниматься нагревом теплоносителя в системе отопления и воды для горячего водоснабжения дома. Схема работы такого котла более сложная, чем та, что мы описали выше.

Сравнение котлов по типу использования энергии

Различия газовых котлов по типу использования вырабатываемой энергии, как настенных, так и напольных, привели к появлению двух классов газовых агрегатов отопления:

• Конвекционные. Это традиционные нагреватели, в которых тепловая энергия используется не полностью. Отличаются простотой конструкции, установки и обслуживания, низкой стоимостью.
• Конденсационные или конденсаторные. Этот тип появился сравнительно недавно, но показывает чрезвычайно высокий КПД, который доходит до 110%. Достигается такая производительность за счет использования тепла выходящего дыма. Поступающий через коаксиальный воздуховод воздух подогревается выходящими по нему отработанными газами. Теплообменники в таких котлах – из алюминиевого сплава или нержавеющей стали, которые считаются лучше, поскольку не боятся агрессивных соединений.

По производительности, экономичности и инновациям выбор стоит сделать в пользу газовых котлов отопления конденсационного типа. Но принимайте в расчет высокую стоимость таких устройств.

Конденсационный газовый нагреватель

Как выбрать газовый отопительный котел

Мощность

Основная характеристика теплового оборудования. От показателей зависит способность обеспечить теплом дом. На каждый квадратный метр рекомендуется 1 кВт мощности при высоте потолков 2,6-2,7 м. Более низкие показатели не позволят поддерживать комфортную температуру в жилых помещениях. Зависит мощность от конструкции горелки: чем больше объем потребляемого воздуха, тем лучше характеристики. Самые высокие показатели – у турбированых моделей.

При комплектации теплотехники модулируемой горелкой можно регулировать мощность. Производители предлагают это делать в ручном режиме или с помощью автоматики, контролируемой электроникой. Регулируемая мощность снижает расход топлива, нагрузку на оборудование.

Количество контуров

Одноконтурные модели имеют один теплообменник, к которому можно подключить обогрев помещений или подачу горячей воды на крупный объект. Это оборудование имеет простую конструкцию, что положительно влияет на надежность. Если в планах организация горячего водоснабжение, то рекомендуется купить модель с возможностью подключения бойлера.

Двухконтурные котлы укомплектованы двумя теплообменниками, расширительным баком. Подключается техника к отоплению и подаче нагретой воды. Переключение между контурами выполняется с помощью трехходового крана. Более сложная конструкция предъявляет повышенные требования к надежности всех узлов.

Конструкция

Выпускается техника с открытыми и закрытыми камерами сгорания. Атмосферные горелки работают с внутренним забором воздуха, отработанные газы отводятся через классический дымоход вертикального типа. Модели с закрытыми камерами сгорания комплектуются турбированными горелками. Это мощное оборудование с подачей воздуха с улицы. Воздухозабор и отвод газов выполняется через коаксиальный дымоход, который имеет горизонтальное расположение.

Способ монтажа

Выделяют два типа климатической техники по способу монтажа: настенные и напольные. Оборудование различается по размеру, весу, мощности. Настенные модели предназначены для установки в городской квартире, на даче, в коттедже, площадью до 250 кв.м. Небольшие размеры, закрытые камеры сгорания позволяют монтировать в жилой зоне или на кухне. Комплектуется техника стальными, алюминиевыми, медными теплообменниками.

Напольные котлы не ограничены по мощности: можно выбрать теплотехнику для крупного торгового центра, офисного здания. Производители устанавливают теплообменники из толстой стали, чугуна. Эти узлы имеют большой вес, но отличаются высокой термостойкостью. Мощные модели весят несколько сотен килограмм, для установки требуется фундамент, что ограничивает монтажные возможности.

Экономичность

Отопление и ГВС – основная статья расходов за коммунальные услуги. Климатическая техника может помочь снизить затраты. Для этого необходимо выбрать модель с модулируемой горелкой, способной работать в нескольких режимах мощности. Это поможет регулировать температуру теплоносителя с учетом внешних климатических условий. Делать это можно в ручном или автоматическом режиме.

Самые экономичные котлы имеют внешние температурные датчики. Снимаются показания с теплоносителя, воздуха в помещении. Микроконтроллеры выбирают оптимальный режим работы, что положительно сказывается на расходе топлива. Дополнительно снизить затраты позволяет подключение к «теплым полам». В этой системе температура воды ниже, чем в радиаторах.

Безопасность

Высокое давление, максимальные температуры, источник бытового газа и продуктов сгорания – эти факторы заставляют производителей оборудования позаботиться о высоком уровне безопасности. Техника комплектуется автоматизированными устройствами, которые отключают подачу топлива, если погасло пламя. Датчики контролируют давление, температуру, при необходимости – подают команду, останавливая функционирование оборудования.

Внутри может образовываться конденсат, при попадании холодного воздуха вода замерзает, выводит из строя технику. Чтобы этого не произошло, необходимо в регионах с холодным климатом устанавливать котлы, укомплектованные защитой от образования наледи. Часть системы безопасности является автодиагностика. Своевременное обнаружение ошибок поможет предотвратить аварийную ситуацию.
