Устройство и принцип действия кулачковых переключателей

Управление с двух мест

Проходной выключатель: принцип работы и подключение

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Автоматические воздушные выключатели (автоматы).

Автоматические воздушные выключатели применяются для защиты электрических цепей от перегрузок и коротких замыканий. Так же, как и контакторы, их широко используют в установках напряжением до 500 В. Различают автоматы максимального тока, минимального тока и минимального напряжения (нулевые). Наиболее распространены автоматы максимального тока, которые отключают цепь при увеличении тока сверх допустимых значений. Автоматы минимального тока разрывают цепь при недопустимых уменьшениях тока, а нулевые — при исчезновении напряжения или его снижении ниже допустимого предела.

Схема автомата максимального тока показана на рис. 55. Рассмотрим принцип его действия. Автомат имеет защелку 1, которая оттягивается пружиной 2 и удерживает подвижные контакты автомата во включенном положении. Весь ток нагрузки проходит через последовательно включенную в цепь катушку электромагнита 4. При повышении рабочего тока сверх допустимого предела электромагнит притянет якорь защелки 3, преодолев сопротивление пружины 2. Защелка 1, поднимаясь, освободит контакт 6, который отключается под действием пружины 5, разрывая цепь рабочего тока. Включают автомат вручную специальной рукояткой или каким-либо приводом, например рычажным. Рукоятки и приводы автоматов имеют механизм свободного расцепления, который позволяет разъединить подвижные части выключателя с подвижными элементами привода. Наличие этого механизма дает возможность отключать автомат даже при положении рукоятки соответствующему включенному автомату. Механизм расцепления позволяет также отключить автомат, если рукояткой его подключают к цепи, в которой имеется короткое замыкание. Автоматы снабжают тепловыми расцепителями, максимальными расцепителями, либо выполняют их с обоими типами этих расцепителей. Автоматы обеспечивают видимый разрыв цепи, поэтому в ней не устанавливают рубильников, что удешевляет и упрощает схему. Схема трехполюсного автомата показана на рис. 56. Автомат имеет съемную рукоятку 1, механизм свободного расцепления 2 с механическим замедлителем расцепления 3, расцепителем минимального напряжения 4, электромагнитный контактор 6 и независимый расцепитель 5. Разрыв дуги главными контактами автомата осуществляется в камерах 7 со стальной решеткой, по которой распыляется дуга. Автоматы типа АВ устанавливают в силовых цепях напряжением до 500 В, где требуются нечастые включения и отключения. Автоматы типов АП-16, АП-25 и АП-50 используют для пуска и защиты асинхронных электродвигателей мощностью до 15 кВт. Их выпускают в двухполюсном и трехполюсном исполнениях с пределами изменения номинальных токов расцепителей от 1,6 до 50 А. Краткие технические данные автоматических выключателей типа АП-16 приведены в приложении 10. Автоматические выключатели типа АЕ-2030 также предназначены для нечастых (не более 30 в час) включений цепей переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Их используют для защиты электрических цепей от перегрузок и токов короткого замыкания. Чаще всего их используют для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором. Автоматы могут работать при изменениях температуры окружающего воздуха от — 40° до + 40° С, относительной влажности не более 90% (при температуре + 20° С) и высоте установки над уровнем моря не более 2000 м. Число допустимых включений — отключений около 100 тыс., причем из этого числа около 40% операций должно производиться без тока, а остальные — при номинальном токе и напряжении. Повторно включать автомат после его срабатывания от перегрузки допускается не ранее чем через 2 мин. Автоматы типа АЕ-2030 выпускаются на номинальные токи от 0,6 до 35 А, типа АЕ-2040 — до 63 и типа АЕ-2050 — до 100 А. Автоматы изготавливаются однополюсными, двухполюсными и трехполюсными с передним, задним и штепсельным присоединениями, что должно быть оговорено в заказе на выключатель для его получения. Для электрификации сельского хозяйства в условном обозначении автомата предусмотрена буква С. Автоматы типа АЕ изготавливаются без расцепителей, с тепловыми (в том числе — в нулевом проводе), электромагнитными и комбинированными расцепителями.

• Назад
• Вперёд

Управление нагрузкой одной кнопкой без фиксации

Иногда возникает необходимость управлять той или иной нагрузкой всего одной кнопкой. Кнопки бывают двух типов с фиксацией и без. Если использовать кнопки без фиксации, например для включения светодиода, то при нажатии светодиод засветится, а при отпускании потухнет.

Приведенная схема проста до безобразия и состоит из трех транзисторов, две из которых обратной проводимости. Работает она по следующему принципу — при первом нажатии светодиод засветится, при повторном — потухнет.

Областей применения такой простой электронной кнопки очень много, от простых фонариков до мощных систем коммутации.

Назначение и область применения

Сварочный аппарат с кулачковым переключателем

Устройство активно используется в следующих целях:

• Включение и выключение привода рабочего сегмента секционного разъединителя, которым оснащены трансформаторные подстанции.
• Управление сложными конструкциями и целыми системами, которые приводятся в действие при помощи однофазных и трехфазных двигателей, изменение направления вращательного элемента, для соединения обмоток двигателей переменного тока.
• Осуществляется переключение режимов работы нагревательных элементов или оборудования в целом.
• Сигнализации и управления в оперативных целях.
• Обеспечение требуемого соединения элементов сопротивления.
• В виде переключателя рабочих положений в электрическом сварочном аппарате.

Устройство достаточно многофункциональное, поэтому нашло применение не только в промышленном производстве, но и в быту, объектах электроснабжения и водоснабжения. Также кулачковый переключатель активно эксплуатируется в сельском хозяйстве для управления оборудованием. Если постараться, с помощью такого переключатели можно организовать байпасное подключение.

Кулачковые переключатели имеют довольно обширный перечень преимущественных особенностей. Отдельного внимания заслуживает качество и безопасность коммутации, а также стойкость к высоким нагрузкам.

Разработчики выделяют немало времени, сил и финансов для изобретения подобного оборудования, но предназначенного для работы в неблагоприятных условиях, например, во влажной среде или при критических температурных отметках (запредельно низкие или высокие температуры). Также можно изготовить кулачковые переключатели по индивидуальным заказам, учитывая цели и задачи заказчика.

Устройства серии ON

Переключатели данной серии подходят только для понижающих трансформаторов. Модуляторы в устройствах используются коммутируемого типа. Регуляторы устанавливаются на три фазы. Контакты у моделей располагаются в задней части корпуса. Многие модификации данной серии производятся без обкладки. Непосредственно подключение прибора происходит через расширитель

Также важно отметить, что на рынке представлены устройства с двухзарядными триггерами. Отличительной особенностью данных устройств является повышенная чувствительность. Пороговое напряжение модификаций равняется 14 В

Пороговое напряжение модификаций равняется 14 В.

В среднем параметр перегрузки тока у них составляет 3,5 А. В данном случае модуляторы устанавливаются с изоляторами. Также есть модификации с трехразрядными триггерами. Они отличаются повышенной проводимостью тока. Подходят устройства данного типа для низкочастотных трансформаторов. Параметр потребления электроэнергии у них невысокий. Как подключить переключатель этой серии? На самом деле это можно сделать только через контактный переходник.

Трехфазные и двухпозиционные коммутаторы модульного типа

Устройство пакетного переключателя Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

• при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
• в современных электросетях, оснащенных системами автоматического резервирования;
• для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
• для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
• при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

Трехпозиционный пакетный переключатель

Как сделать проходной выключатель своими руками

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

• тип коммутирующего устройства;
• номинальный ток, на который рассчитан его рабочие контакты;
• электрическая схема коммутаций (таблица переключений);
• категория защищенности от климатических воздействий.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов

), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

Такую схему используют например в коридоре , установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями

Важно отметить что переключатели всегда используются парами , а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя. 3

3.

Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

Надеемся, что мы прояснили разницу между выключателем и переключателем

. А если у насдве группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установитьнесколько одно клавишных переключателей , во вторых, у большинства производителей естьдвух клавишные переключатели , в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо!восемь контактов , далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit .

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

Технические характеристики

Основные рабочие детали – «кулачки», которые приводят в действие «толкатель». Оборудование предполагает оснащение группой коммутационных сегментов, при изменении месторасположения которых можно добиться желаемого их расположения для активации определенной схемы включения в данный момент времени.

Месторасположение кулачков и контактов – это коммутационная программа, ее основная задача заключается в сборке определенной схемы подключения. Их устанавливают внутри корпуса, изготовленного из пластмассы, в ее состав также входит меламин.

Для повышения износостойкости и коммутационных характеристик в устройстве контакты изготавливают не из меди, а из серебра. Еще одно достоинство материала – серебро выдерживает электрическую дугу. Также устройство оснащено фиксирующим механизмом привода, без участия которого переключатель не сможет фиксироваться в заданном направлении, следовательно, кулачковый переключатель уже не сможет справляться с поставленными задачами.

Стоит упомянуть об ограничители движения привода. Его предназначение в том, чтобы фиксировать переключатель в крайнем положении. Вал устройства или привод – это обыкновенный прут квадратного сечения. Для оптимального переключения контактов и надежной работы его требуется изготавливать из качественного металла, чтобы деталь могла выдержать нагрузку при прокручивании. Этот момент очень важен в тех отраслях, где требуется управлять за электродвигателями. Для удобства управления и переключения режимов применяется специальная рукоятка, изготовленная из специального изоляционного вещества.

Как правильно подключить проходной выключатель. Схема управление светом с 2-х и 3-х мест.

Прежде всего, до выбора и покупки, должно быть решено, что является – проходящий переключатель, который необходим, и который отличается от обычных односторонних и двусторонних переключателей.

Важно использовать этот переключатель, чтобы управлять одной световой цепью или легкой линией в нескольких местах в комнате или дома. Это означает, что вы освещаете свет, когда вы входите в комнату или коридор, и вы выходите на один и тот же свет в другом месте

Это очень часто в спальнях. Вы входите в спальню, вы освещаете свет у двери. Вы положите себя в постель, выключите его и выключаете и выключите на тумбочке, или рядом с тумбочкой. В двухэтажных домах включите свет на первом этаже, поднимаются по лестнице на второй этаж и выключите его.

Перед сборкой такой системы управления вот что уделяется особое внимание:

1 Чтобы подключить выключатель света, используйте три-сдвижный отделку – VVGNG-LS 3 * 1,5 или 3 * 1,5 мм2.

2 Не пытайтесь установить подобную макет на регулярных коммутаторах.

Основным отличием между нормальными и с помощью автоматических выключателей является количество контактов. Простой одноэтажный имеет два клемма для подключения проводов (вход и вывод), а через-три!

На прямой линии света может быть либо закрыта, либо открыта, третий не указан.

Потому что это точно переключает цепь от одного рабочего контакта на другой.

Из появления фронт может быть точно таким же. Только дляклавиша перехода может иметь значок вертикальных треугольников. Однако их не следует путать с откидными или перекрестными клавишами (подробнее о них ниже). У них есть треугольники, смотрящие горизонтально.

Сразу видно разницу на обратной стороне:

• Прямоточный тип имеет 1 зажим вверху и 2 внизу.

• Обычные зажимы имеют 1 зажим вверху и 1 внизу.

Многопозиционные коммутаторы модульного типа

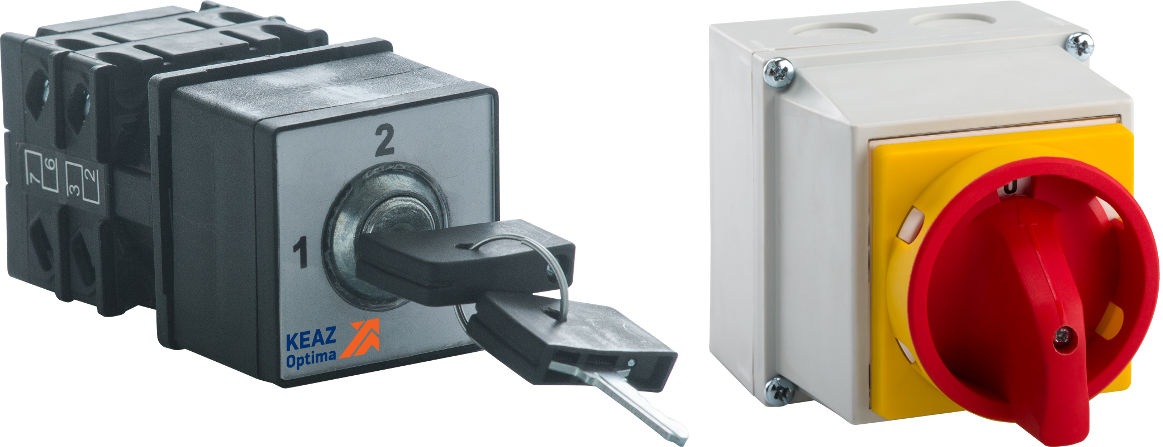

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

• коммутационные щиты управления переменным и постоянным током;
• системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
• управление трансформаторными подстанциями и освещением;
• оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
• переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
• выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

• a — зафиксированные контакты (4 шт.), к которым подключаются провода;
• b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
• c – группа передвижных контактов (в данном типе их две);
• d – два направляющих паза (позволяют штоку совершать поступательные движения);
• e – покрытые изолирующей оболочкой два штока;
• f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
• g – пакет;
• h – две резьбовых шпильки (фиксируют пакет и крышку);
• I – ротор;
• J – четыре пружины (возвращают шток в замкнутое положение);
• k- соединяющий рукоять с ротором вал;
• l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении

Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

• тип коммутатора;
• номинальный ток, на который рассчитан переключатель;
• схема и таблица коммутации;
• класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

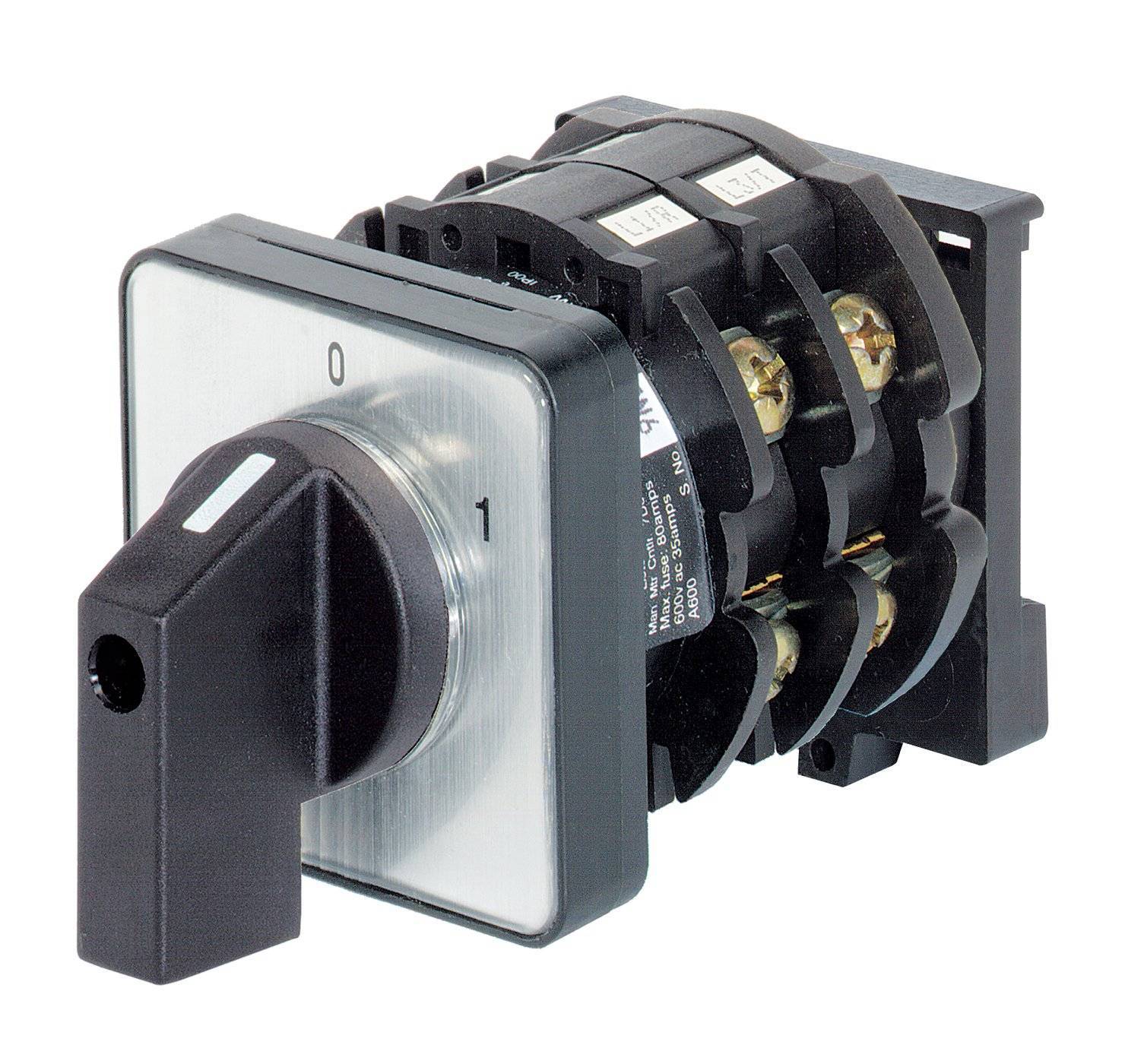

Устройство кулачкового переключателя

Несмотря на большое разнообразие кулачковых выключателей в плане конструкции, сложности и размера у всех из них общее принципиальное устройство и все они состоят из определенных деталей.

Кулачковый переключатель состоит из:

1. Рукояти с валом который служит для выбора режима. Другими словами вы проворачиваете рукоять и перещелкиваете кулачки, которые переходят на другие контакты и меняют режим работы.

2. Передней панели. На ней обычно нанесены положения рукояти для включения того или иного режима.

3. Фиксирующего и коммутирующего пакетов. То есть наборов элементов обеспечивающих прохождение электрического тока по выбранным контактам или системам.

4 Контактов. Элементов при соединении с которыми кулачков возникает новая электропроводящая сеть.

5. Корпуса. Корпус переключателя обеспечивает соединение в единое целое всех элементов.

Корпус переключателя изготавливается из прочного пластика с использованием меламина, что обеспечивает высокую устойчивость устройства к элекродуге и вихревым токам. Соответственно надежность самого переключателя получается очень высокой.

В качестве контактов используют металлы с хорошей проводимости электрического тока, например серебро. Для уменьшения стоимости контактов, серебро обычно наносят только на поверхность контактов методом напыления или гальванопластики.

Стандартное подключение генератора к сети загородного дома через АВР

На сегодняшний день, существуют электростанции, которые имеют автоматический блок запуска, подсоединенный к питанию и генератору. Когда дачному домику или коттеджу не хватает электроснабжения – автомат сам приводит в действие генератор, произведя, таким образом, замену источника питания сети. Когда же электроэнергия появляется, станция самостоятельно отключается.

Такая автоматика, завязанная на контакторах, работает следующим образом:

• АВР постоянно контролирует напряжение сети;
• Если напряжение исчезает, то контактор разрывает цепь, связывающую автозапуск с электросетью;
• Далее включается стартер и генератор начинает работать;
• Когда мотор выходит на необходимые обороты, контактор замыкает цепь потребления энергии.

Схема подключения АВР выглядит таким образом:

• Автозапуск подсоединяется к сети;
• Генератор и АВР соединяются кабелем управления;
• Далее провод крепится к контактам станции и проводит свет в дом.

Кстати, если дома используется трехфазный источник питания, то для резерва и работы генератора лучше оставить только одну фазу. Этого вполне хватит, чтобы запитать те приборы, которые нужны в данный момент, типа холодильника, ноутбука или электровафельницы.

Дело в том, что при трехфазном соединении может произойти перекос фаз, что в итоге выведет из строя проводку.

Конструкция

Из самого названия этого устройства ясно, что конструкция обусловлена применением «кулачков», которые приводят в действие некий «толкатель». Устройство кулачкового переключателя предполагает наличие группы коммутационных элементов, изменяя положение которых можно добиться определенного их расположения для работы разных схем включения. Расположение контактов и кулачков называется – программа коммутации (ее назначение заключается в сборке определенной схемы подключений). Они располагаются внутри пластмассового корпуса, который изготавливается на основе меламина.

Наглядно увидеть конструкцию устройства вы можете на схемах ниже:

Такой корпус невосприимчив к электрической дуге и вихревым токам. Конструкция кулачкового переключателя дает возможность включать и выключать все контакты практически одновременно. Это обеспечивается тем, что кулачок одного элемента соединен механически с другими кулачками. Применение в устройстве контактов серебра, которое лучше той же меди выдерживает электрическую дугу, обеспечивает хорошие коммутационные характеристики и повышенную износостойкость. Переключатель должен четко фиксироваться в определенном положении, для чего нужен фиксирующий механизм привода. Также в конструкции присутствует ограничитель движения привода. Его назначение – четкая установка переключателя в крайнем положении. Привод или вал аппарата представляет собой прут квадратного сечения. Для надежной работы и хорошего переключения контактов он должен изготавливаться из металла, чтобы выдерживать нагрузку при прокручивании

Это очень важно там, где применяется управление электродвигателями. Для управления приводом переключателя используется рукоятка, выполненная из изоляционного материала. Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

2.1. Переключатели пакетные МК

2.1.1. Структура условного обозначения типоисполнителей переключателей

Пример условного обозначения переключателя:

«Переключатель МКФ-444444/МХП-8сУЗ, ТУ 16-526.127-80»

2.1.2. Схема замыканий контактов различных типов при различном положении рукояток согласно ТУ 16-526.127-80.

2.1.3. Построение обозначений контактов переключателей, указанных в табл. 1, на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 2.

2.1.4. Пример условного графического обозначения переключателя МКВФ-14666а/МУШ на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 3.

2.1.5. Пример условного графического обозначения переключателя МКФ-1122/МХП-8С на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 4.

2.1.6. Пример условного графического обозначения переключателя МКВ-1266а/МУ1 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 5.

2.1.7. Пример условного графического обозначения переключателя МКСВФ-Л144/М1 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 6.

Электромеханические переключатели: виды и основные характеристики

Электромеханические переключатели – это целое семейство устройств, различающихся по конструкции и областям применения.

Тумблеры (перекидные переключатели)

Перейти в каталог тумблеров Это старейший вид переключателей, в большом объеме производимых на отечественных предприятиях. Основными преимуществами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы, входящей в схему перекидного переключателя. Благодаря этим свойствам механизм работает четко и безотказно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.

Галетные (роторные) переключатели

Перейти в каталог галетных переключателей Эти свитчеры, состоящие из галеты с контактной группой и роторной оси, выпускаются с разным количеством позиций, галет, различной длиной корпуса. Такие изделия применяют в системах автоматики, в измерительных приборах (они позволяют переключать диапазоны измерений), электрических цепях управления. Заслуженной популярностью пользуется продукция российских компаний, благодаря высокой технологичности, качеству сборки, герметичности корпусов, большому рабочему ресурсу.

Клавишные (рокерные, кулисные) переключатели

Эта разновидность свитчеров с активатором в виде клавиши. Они востребованы во многих областях: от большегрузной автомобильной и другой техники до бытовых приборов и компьютеров. Такие переключатели выпускаются в обширном диапазоне рабочих напряжений, допустимого тока, размеров, числа контактных групп, что позволяет подобрать оптимальную продукцию для аппаратуры разной мощности и количества коммутируемых цепей. Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду методом пайки или соединяется клеммами. Клавишные переключатели могут монтироваться раздельно или формировать управляющую панель. Большинство таких свитчеров имеют торцевую подсветку светодиодными или неоновыми лампами. Они изготавливаются с различными степенями защиты от наружных условий: от изделий, предназначенных для эксплуатации в закрытых помещениях, до герметичных переключателей, способных работать даже под струями воды.

DIP-переключатели

DIP-переключатели зачастую используются в современной промышленной электронике, а также в компьютерах и бытовой технике. Они выполняются в монолитном ДИП-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL – это название типа корпуса, который был сконструирован для электронных компонентов. Его особенность – прямоугольная форма и наличие двух рядов выводов, размещаемых на длинных сторонах. Такая конструкция позволяет увеличить плотность монтажа, по сравнению с круглыми корпусами.

Для изготовления ДИП-корпуса используется пластик PDIP или керамика CDIP. Устройства могут соединяться с платой напрямую или через промежуточную схему, в состав которой входят резисторы, декодирующие и запоминающие элементы. Второй вариант реализуют при необходимости преобразования сигнала в более высокий или низкий.

Сегодня переключающие ДИП-устройства всё реже встречаются в бытовой электронике из-за внедрения более компактных радиодеталей. Однако они по-прежнему широко применяются для комплектации промышленного оборудования.

Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса требуемый контакт совмещается с цифрой, указанной на корпусе, и происходит замыкание контакта. DIP-свитчеры могут выполняться в разных размерах и иметь крупные колеса для прокрутки или маленькие колесики, для вращения которых необходима отвертка.

Для тестирования исправности переключателя, а также надежности присоединения проводников к его контактам используют мультиметры.

7.1. ЭЛЕКТРОВОЗ ВЛ-11. ДЕЙСТВИЕ КУЛАЧКОВОГО ПЕРЕКЛЮЧАТЕЛЯ

Катушка одного из вентилей привода переключателя получает питание при
определенном положении рукояток контроллера машиниста, в зависимости от его
назначения, или при переключении тумблера в одно из соответствующих
положений. У этого вентиля открывается впускной клапан и сжатый воздух
поступает в одну из полостей цилиндра при­вода. Поршни перемещаются в
сторону той полости, в которой отсутствует сжатый воздух, и через зубчатую
рейку по­ворачивают шестерню кулачкового вала. Вал вращаясь, кулачками
кулачковых шайб замыкает у кулачковых элементов верхний, подвижный контакт с
таким же неподвижным контактом или наоборот. Одновременно с поворотом
кулачкового вала через систему тяг поворачивается и блокировочный барабан.
Если два блокировочных пальца соединяются мед­ным сегментом, то данная
блокировка замкнута, а если они находятся на текстолите – блокировка
разомкнута.
