Как подключить выключатель с подсветкой: схема и устройство

Виды выключателей света

Все выключатели разделяют по нескольким признакам:

  1. По способу установки:
  • Накладные для наружной проводки;
  • Внутренние для скрытой проводки, утапливаются в отверстия проделанные в стенах.
  1. По способу управления переключением:
  • Клавишные конструкции, самый распространенный способ;
  • Поворотные;
  • С электронным датчиком на движение или уровня наружного освещения, могут быть акустические, температурные датчики в зависимости от необходимости условий эксплуатации ;
  • Со шнурком или цепочкой;
  • Сенсорные;
  • Дистанционного управления, с пультом в радио или ИК диапазоне, в онлайн режиме по интернету;
  • Диммеры.
  1. По схеме коммутации контактов
  • Обычные замыкающие и размыкающие один контакт (Одноклавишные);
  • Двух и трехклавишные переключатели
  • Перекидные (проходные) одноклавишные и многоклавишные;
  • Перекрестные.

Обратите внимания, что по способу коммутации обычные или проходные выключатели могут быть с одной или большим количеством клавиш, соответственно и коммутируемых контактов.

  1. По способу крепления проводов на контакты:
  • Винтовые;
  • Зажимные на пружинах.

Конструкции механизмов контактных групп бывают разными, это зависит от производителей.

Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

  • Две клавиши, способные изменять положение в зависимости от производимых действий.
  • Пластиковый корпус, снимаемый с прибора перед началом подключения.
  • Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов. Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

  • Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
  • Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
  • Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Читать также: Приспособления для дремеля своими руками

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу

Осторожно убрать декоративную накладку. Открутить винты, соединяющие устройство с подрозетником

Вытащить его. Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети. Обесточить сеть

Провода зачистить от изоляции. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Разнообразные схемы подключения подсветки в устройствах

Как уже указывалось, в выключателях могут применяться светодиодные или неоновые лампы. Схемы их подключения также отличаются. Эти моменты необходимо учитывать при покупке готовых приборов в магазинах и при изготовлении их своими руками. Никаких особых сложностей эти схемы не содержат. Для человека, даже отдаленно знакомого с электротехникой, они будут простыми и понятными.

Тем не менее, некоторые нюансы необходимо знать и учитывать, потому что от них может зависеть работоспособность устройства. Особенно это касается мощности и номинала применяемых резисторов. Номинальное сопротивление рассчитывается по формуле:

R= (Uc—Un)I{\displaystyle \Delta ABC}

  • где (Uc-Un) – разница между напряжением сети и значением падения напряжения при загорании лампочки,
  • I – сила тока в лампочке.

Если данные о светодиоде или неонке отсутствуют, то в расчет можно взять средние показатели: падение напряжения на светодиоде — 2 В, минимальный ток свечения – 2 мА, у неоновой лампочки соответственно – 70В и 0,1 мА.

Однако пользоваться этими формулами и значениями станет только опытный электронщик, которому эти данные известны уже давно. А для простого пользователя достаточно знать:

  • для неоновой подсветки берется резистор мощностью более 0,25 Вт, сопротивлением от 0,5 до 1 МОм;
  • для светодиодной индикации при подключении через сопротивление — резистор более 1 Вт и 100-150 кОм;
  • при подключении светодиода с использованием конденсатора – более 0,25 Вт и 100-500 ОМ.

Теперь каждую схему нужно рассмотреть более подробно.

Светодиодная подсветка через сопротивление

Использование светодиодных устройств встречается наиболее часто. Это объясняется доступностью составляющих элементов. Но следует помнить о недостатках такой схемы, указанных выше. Здесь, обязательным условием является установка шунтирующего диода VD1, защищающего световой элемент VD2 от действия обратного напряжения.


Простая схема подключения выключателя с подсветкой на светодиоде и резисторе

Элемент R1 имеет мощность 1 или более Вт, а сопротивление в пределах 100-150 кОм. При таком подключении расход электроэнергии составляет примерно 1 кВт в месяц.

Светодиодная подсветка с использованием конденсатора

Конденсатор С1 играет роль токоограничителя, а функция резистора R1 сводится к ограничению тока заряда конденсатора. Данная схема сложнее предыдущей, но КПД подсветки возрастает, а сопротивление резистора снижается в 1000 раз. Потребление электроэнергии также заметно снижается.


Простая схема подключения выключателя с подсветкой на светодиоде и конденсаторе

Мощность R1 должна составлять не менее 0,25 Вт, а емкость конденсатора – 1 мкФ. К сожалению, недостатки, присущие предыдущей схеме сохраняются и при таком подключении.

Подсветка выключателя через неоновую лампочку

Данный вариант в настоящее время встречается редко. Применяемая схема предельно проста и сводится к параллельному подключению к контактам выключателя резистора, последовательно соединенного с неоновой лампой. Такой способ не имеет недостатков, как при использовании светодиодов.


Простая схема подключения цепи выключателя с подсветкой из неоновой лампочки

Подключение выключателей/переключателей Legrand

Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

Как подключить Legrand выключатель

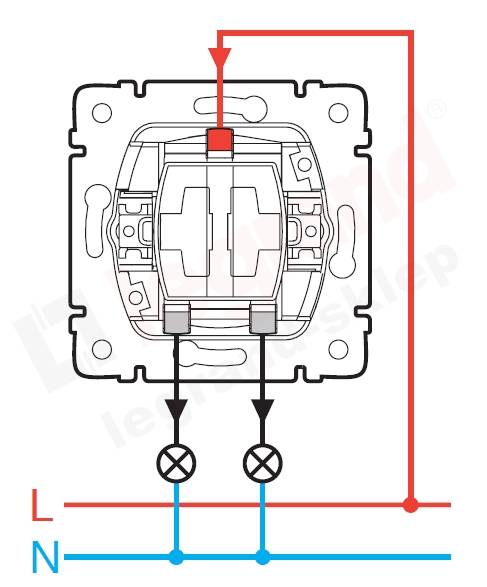

У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.

Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.

Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.

Подключают выключатель в следующем порядке:

  1. Обесточивают электросеть.
  2. При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
  3. Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
  4. Подсоединяют электрические провода к соответствующим клеммам выключателя.
  5. Устанавливают выключатель в монтажную коробку.
  6. Возвращают на место рамку и клавиши.

Подключение выключателя Legrand с подсветкой и индикацией

Дополнительная лампа в выключателях используется для таких целей:

  • Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
  • Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Стандартные коммутаторы неудобны, если помещение большое. Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Как подключить выключатель с подсветкой


Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой


Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Правила установки выключателей с подсветкой

Если возникнет желание починить выключатель света, получите представление о конструкции. Выше рассказывали про типовую сборку Makel, ниже приведены фото изделия. Согласно «поверьям» электриков включённое состояние – по направлению вверх. Жмём выше середины пальцем, свет загорается. Первый сюрприз: выводы контактов отличаются по раскладке в зависимости от производителя. К примеру, у Makel (на фото) в правильном положении общий вывод находится сверху.

Расположение общего вывода

Причина названия – он один на обе клавиши. Сюда подаётся именно фаза, а не общий (common) нулевой провод. Проведите здесь чёткую границу. Мы уже обсуждали в наших статьях ситуацию присутствия фазы на патроне и объясняли, что электрик при простейшей замене сгоревшей лампочки уже рискует жизнью. По этой причине после развилки на выключателе предполагается схемная земля. Подводится прямо от щитка к патрону и возвращается оттуда на клавиши. Фаза идёт на выключатель в единственном числе и раздаётся на лампочки через внутренние контакты.

Парочка правил для желающих поменять выключатель света:

  1. Выключатель обрывает подачу фазы. Чтобы в исходном состоянии на патроне не оставалось опасного напряжения. В цепи нулевого проводника цепей освещения установка выключателей запрещена.
  2. Выключатель ставится так, чтобы свет зажигался при нажатии на верхнюю часть клавиши. Для Makel наоборот, если ориентироваться по положению надписей.

Для выключателей с подсветкой профи вводят правило: огонёк между клавишами обязан тухнуть при нажатии на левую. Ставим догму под сомнение по простой причине: у Makel, представленной на рисунке, сделано наоборот. Происхождение норм неизвестно. Первое требование приведено в ПУЭ 7 (6.1.36) и одновременно считается очевидным. Во втором пункте очевидного мало. Нет прямых указаний, что бытовые выключатели обязаны занимать положение вверх в замкнутом состоянии.

Рекомендуется придерживаться общепринятых норм. Это поможет в случае внепланового отключения электроэнергии понять, где и какое положение находится. У Makel, изображённого на рисунке, возможно разглядеть на оборотной стороне корпуса четыре стрелки вверх. Причём надписи соответствуют положению. Если все сделать по указаниям, огонёк выключается левой клавишей (как рекомендуется), а замкнутое положение получается вниз. Выходит, в иностранных изделиях российские стандарты и предрассудки не поддерживаются.

Обратите внимание на контактную площадку лампочки. Там стоят пружинки, проводящие ток, не позволяющие перевернуть схему обратной стороной

Это защита от дураков и, благодаря ей, невозможно без доработки добиться, чтобы выключатель Makel удовлетворял одновременно всем требованиям:

  1. Эстетичность предполагает установку надписей, исключающую переворачивание кверху ногами.
  2. Положение замкнуто соответствует нажатию вверх.
  3. Однотипность предполагает отключение огонька левой клавишей (если больше единственной кнопки).

Необходимым остаётся требование – выключатель, даже с подсветкой, обязан разрывать питание освещения по фазе, не по нулевому проводу. Прочее – по большому счету домыслы.

Монтаж выключателя

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
