Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Правила установки водостоков

Сводятся к следующему:

1. Вешать желоба нужно под небольшим углом от 3 до 7 градусов, тогда вода будет сходить самотеком.
2. При крепеже с одной стороны ската ближе к карнизной части крыши ставится кронштейн, а другой стороны фиксация делается ниже, чтобы образовался уклон. Между эти кронштейнами натягивают нить и через каждые 50 см монтируют вспомогательные кронштейны.
3. Укладывать желоба нужно внахлест, чтобы сверху края нижнего лотка шел край верхнего. Это позволит избежать протечек. Для надежности все стыки проходят силиконовым герметиком.
4. Согласно нормам повесить вертикальные водостоки на расстоянии 12 м друг от друга. Если длина фасада от 12 до 24 м, то придется крепить 2 стояка.
5. Крепеж труб к стене дома выполняется на хомуты с саморезами через пластмассовые дюбели. Шаг крепежа для невысоких построек – 1,8 м, для многоэтажных сокращается до 1,5 м. Соблюдение вертикали проверяют отвесом.
6. Трубы с лотками соединяют воронками. Внизу стояка нужно делать слив под 45 градусов. Расстояние от слива до грунта, отмостки дома составляет не менее 25 см.

Как устроена водосточная система

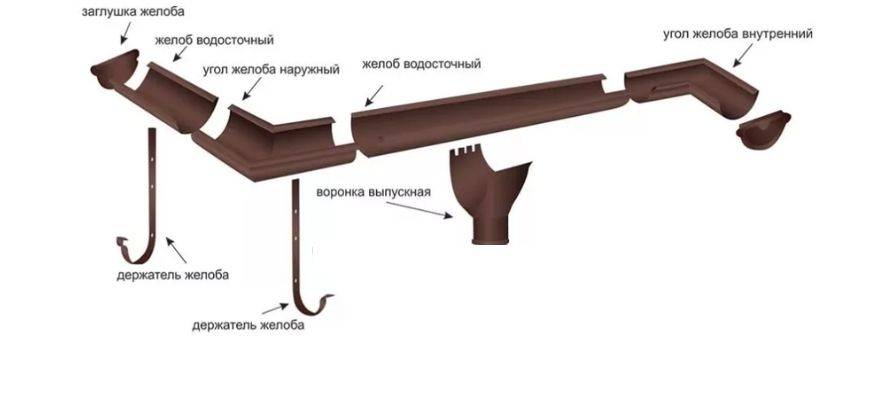

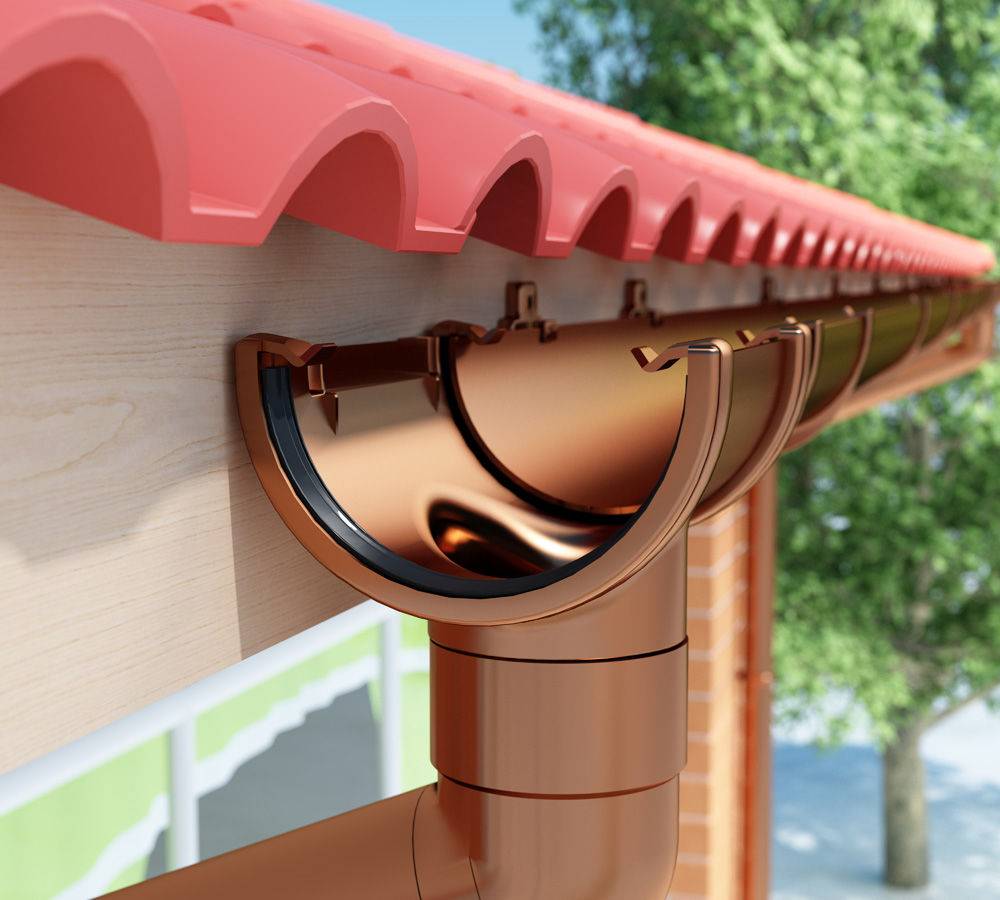

Конструкция водосточной системы

Все производители выпускают универсальный комплект элементов водосточной системы. Водостоки различаются по размерам, материалу изготовления и внешнему виду. Система состоит из горизонтальных желобов, монтированных под краем покрытия кровли, и водосточных стояков, укреплённых с желобами воронками для сбора воды.

Перпендикулярные детали стыкуют между собой воронками. Также в водосточная система включает в себя: заглушки, соединители, тройники, детали крепежа, угольники, колено.

Составляющие системы берутся в зависимости от конструкции водоотводящей системы.

Видео описание от специалиста «Альта-Профиль» о элементах водосточной системы :

В каких случаях используется обогрев водосточных труб

Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.

С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.

Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.

Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.

Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.

Типичные ошибки

Самые распространенные ошибки, которые допускают при монтаже водосточной системы для крыши жилого здания:

1. Недостаточное количество креплений для желобов, стояков, воронок.
2. Неплотное соединение муфт. В этих местах образовываются протечки, а в будущем развивается коррозия (в металлических водостоках).
3. Несоблюдение уклона желобов.
4. Желоба размещают слишком близко к скату крыши. Оптимальное расстояние — всего 2 – 2,5 сантиметра.

Но водосточные системы чаще всего продаются уже готовыми комплектами. Средняя цена такого — от 3 до 8 тысяч рублей, исходя из общей протяжности. И в них предусмотрено уже верное количество всех креплений (или больше), так что там ошибиться будет сложно.

Итого, при монтаже водостока самое главное — это подготовить правильный проект по количеству стыков, переходов

А ещё важно соблюсти наличие небольшого уклона как для желобов, так и стояка. В противном случае система будет регулярно засоряться, её придется вручную очищать по 2 – 3 раза в год

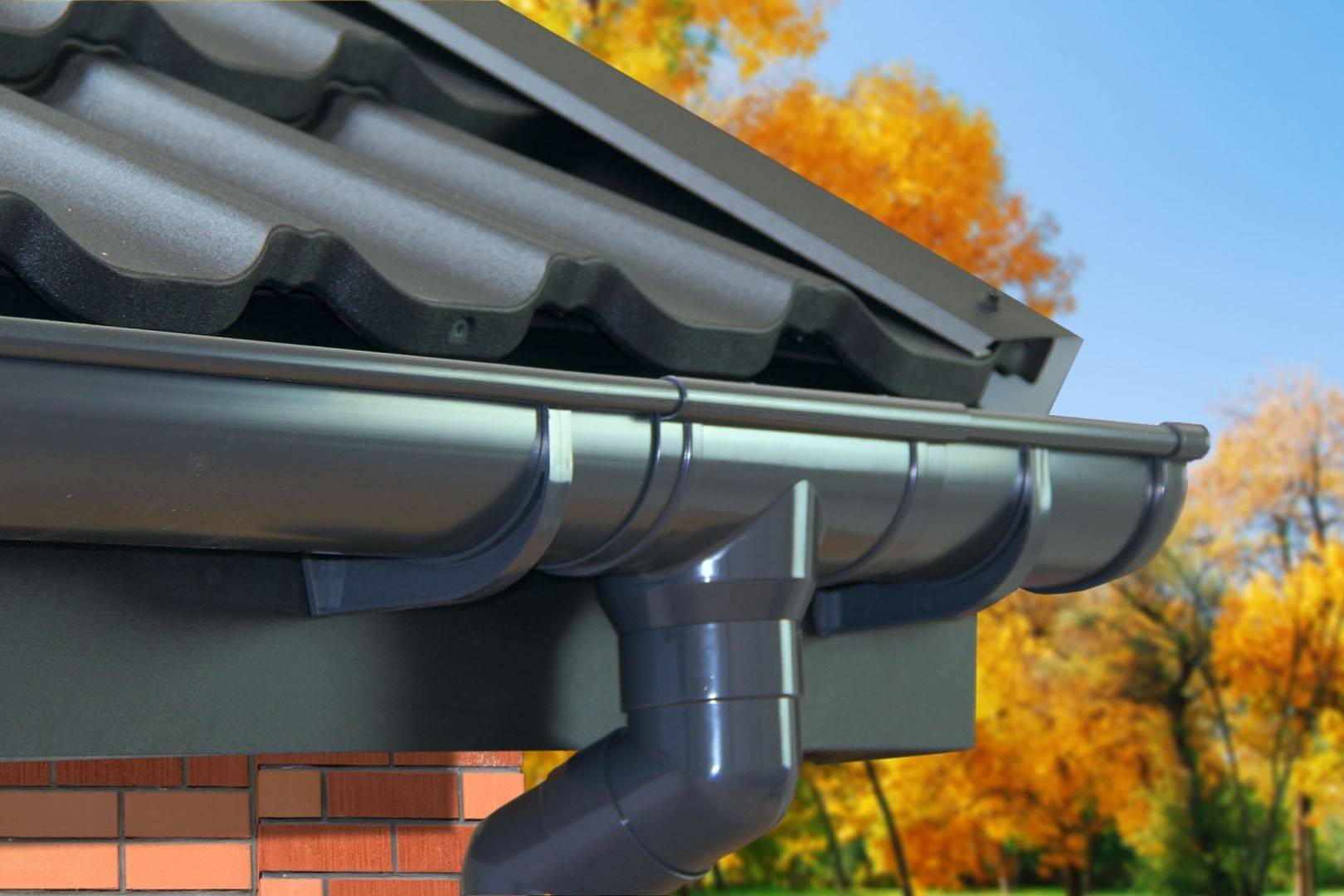

Типичное устройство кровельного водоотвода

Все элементы системы водостока монтируются в следующем порядке:

• монтаж крепления под желоба;
• установка желобов;
• стыковка желобов через муфты;
• монтаж воронок, где будет устанавливаться водосточная труба;
• установка заглушек для желобов;
• монтаж коленьев и переходов для труб;
• установка держателей для трубы на стену;
• фиксация водосточных труб, их регулировка (по наклону);
• монтаж слива (или перехода на канализацию, если она проложена по краю отмостки).

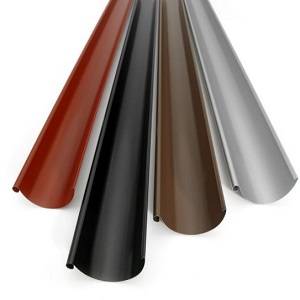

Желоб и соединительные элементы для него

Стандартное сечение желоба — 90 градусов. Бывают также с 135 градусами, но такие в частных домах не применяются. Все стыки — обязательно герметизируются (резиновым бесцветным герметиком). Кронштейны в стену монтируются на расстоянии не менее 15 сантиметров от края каждого желоба, чтобы оптимизировать весовую нагрузку на них от стекающей воды.

Соединительные элементы — это дюбеля. Их подбирают по длине исходя из материала стены здания. Рекомендуется от 4 до 8 сантиметров. В этом случае система выстоит даже если талая вода замерзнет. Заглушки монтируются на торце желоба со стороны, где будет размещаться водосточная труба и с противоположной стороны.

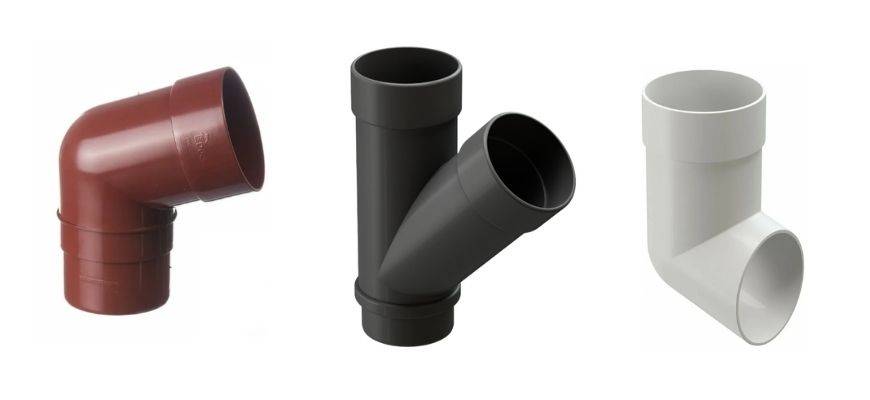

Элементы отводящего трубопровода

Основные элементы отводящего трубопровода:

1. Коленья. Устанавливаются для изгиба водосточной трубы от воронки желоба к стене здания (или любой другой архитектурный выступающий элемент).
2. Тройники. Применяются, когда нужно подключить сток с нескольких раздельных желобов в одну сточную трубу (например, на угле дома).
3. Отмет. Это тот самый слив, что устанавливается внизу водосточной трубы и позволяет вывести воду за пределы отмостки или фундамента.

А крепится вся система с помощью дюбелей, с одной стороны которых — хомут для удерживания трубы.

Монтаж водосточной системы.

Для монтажа водосточной системы не обязательно обладать специальными навыками строителя. Для этого необходимо, чтобы имелся необходимый инструмент, подробная инструкция по монтажу водосточных систем, ну и чтобы «руки торчали из нужного места». Весь процесс монтажа водосточной системы можно разделить на несколько этапов:

Создание проекта водосточной системы.

При выборе места и количества водосточных труб необходимо измерить длину карниза. Если длина монтажа водосточного желоба не превышает 10 м., то монтируют одну водосточную трубу на южном углу здания. При размере карниза превышающим длину в 10 м., необходимо монтировать две водосточные трубы по разным углам здания с уклоном желобов в направлении от середины карниза к углам здания.

Количество водостоков

Создание проекта водосточной системы зависит от конфигурации и размеров кровли здания. Примерный план размещения водосточных систем на различных видах кровель можно посмотреть на следующей схеме.

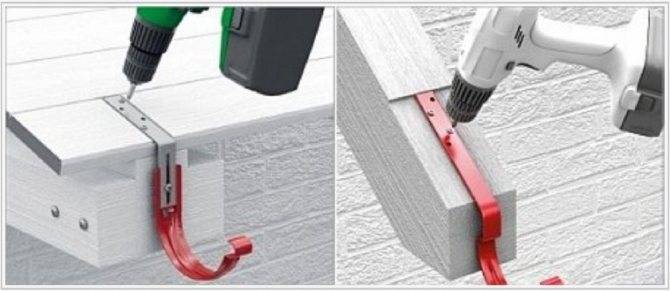

Монтаж крюков для желобов водосточной системы.

Крюки для крепления водосточных желобов бывают длинные регулируемые и короткие.

Короткие крюки крепятся саморезами только к торцевой доске, а длинные крюки необходимо загнуть под углом ската кровли и закрепить на первой шаговой обрешётке в распил. Длинные крюки устанавливают до монтажа кровельного покрытия.

Перед монтажом крюков необходимо сделать разметку и загиб крюков таким образом, чтобы каждый следующий крюк крепился на 2-3 мм ниже предыдущего.

При этом крепление первого крюка должно быть в 150 мм. от лобовой доски на таком уровне, чтобы положение верхней точки водосточного желоба было на 25-30 мм. ниже уровня воображаемой линии продолжения ската кровли. Расстояние между крюками необходимо выдерживать в пределах 600-900 мм.

Установка водосточных желобов.

Перед монтажом водосточных желобов необходимо нарезать желоба нужных размеров, установить воронки и заглушки на желоба.

Для установки воронки вырезаем в желобе отверстие под воронку при помощи ножовки, отгибаем края таким образом, чтобы загиб был направлен по ходу движения воды в воронку.

Установка воронки осуществляется с внешнего загиба желоба и фиксируется с внутренней стороны зажимами.

Заглушки на торцы водосточных желобов устанавливаются при помощи резинового молотка путём ручного прессования. Для лучшей герметизации рекомендуется промазать узел примыкания заглушки битумным герметиком с внутренней стороны желоба. Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.

Соединение желобов осуществляется с помощью стыковочных замков. При соединении водосточных желобов, между торцами соединяемых частей необходимо оставить зазор 2-3 мм. для компенсации температурных расширений. Для лучшей герметизации соединения на резиновую прокладку рекомендуется наносить битумный герметик по краям и в центре прокладки. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.

При установке поворотных углов водосточных желобов применяем ту же технологию, как и при соединении желобов между собой.

4.Установка водосточных труб.

Установку вертикальных водостоков необходимо производить с помощью специальных крепёжных хомутов к стенам здания на расстоянии 40-60 мм. от них. Промежуток между крепёжными хомутами не должен превышать 2000 мм. по вертикали. Длина дюбеля для крепления хомута должна быть такой, чтобы он заходил в твёрдую часть здания на 80-100 мм.

Для соединения желоба на карнизе с водосточной трубой на стене используют два колена, соединённых между собой удлинителем трубы необходимого размера. Заводские водосточные трубы имеют с одного края меньший диаметр для соединения с соседней трубой

При монтаже труб важно вставлять верхнюю трубу в нижнюю, для исключения протечек при движении воды. Также важно помнить, что обрезку труб следует производить со стороны не зауженной части трубы, чтобы зауженная часть оставалась для соединения с соседней трубой или коленом

И завершающим этапом монтажа водостока является установка финишного колена на конец трубы.

Для качественного и быстрого монтажа водосточных систем обращайтесь к профессионалам.

Для совершения заказа или вызова специалиста, пожалуйста заполнитеформу обратной связи или позвоните по телефону:+7(910)680-56-10

Монтаж водосточной системы

1. Установка горизонтальных элементов (желобов, сливов). На участках, не предназначенных для слива воды крепятся заглушки. Между собой желоба соединяются специальными муфтами. В местах соединений нужно хорошо промазать силиконом, либо кровельной мастикой. В конце желоба монтируется воронка, через которую вода из желоба попадает в трубу.
2. Монтаж труб. Для начала нужно отметить на стене места, где будут сверлиться отверстия под дюбель кронштейна. После, монтируем сами кронштейны, не зажимая хомуты. Прислоняем трубу, и, удостоверившись, что все ровно и правильно сделано, скрепляем хомуты.
3. Установка отводов. Первый отвод монтируются к воронке желоба. К нему под размер отрезаем трубу, которая будет играть роль соединителя желоба и вертикальной трубы на расстоянии карнизного свеса. К концу этой соединительной трубы также крепится отвод, к хвосту которго примыкает основная труба для слива.

Правила установки водостока

Сначала монтируются кронштейны. Они прикручиваются к стартовой доске ската крыши, либо к лобовой доске. Установите кронштейны так, чтобы они были под уклоном. Например, если длина ската 6 метров, то уместнее будет брать одну сторону как «0», и от этого ноля понемногу опускать кронштейны так, чтобы последние кронштейны были на 3-5 см. ниже первого. Тогда вода будет стекать на эту сторону и уходить как надо. Если длина ската больше, например, 18 метров, то точку «0» нужно брать от центра ската и делать уклоны в обе стороны. В этом случае вода будет уходить от центра по разным краям ската.

Для пластиковых водосточных систем кронштейны крепятся на расстоянии 40 — 60 см, для металлических — 60 — 80 см. Обязательно установите кронштейны с двух сторон от углов желобов и воронок.

• Капельник крепится к крыше поверх кронштейнов. Одна сторона прибивается к крыше (к обрешетке или фанере, в зависимости от вида кровли), а вторая опускается в желоб так, чтобы вода стекала именно в него, а не лилась мимо.
• Водосточные трубы крепятся на расстоянии 3-8 см от стены, это расстояние регулируется кронштейном для труб. Вкрутили до конца — расстояние будет меньше, вкрутили наполовину — расстояние до стены больше. Всегда нужно учитывать, будут ли проводится фасадные работы и от этого регулировать расстояние. Так, если в будущем дом будет обшиваться пенопластом толщиной 50 мм и штукатурится, то расстояние от трубы до стены должно быть не менее 9 см. То же самое нужно учитывать и в расстоянии от земли: если будет делаться отмостка, то возьмите запас, опираясь на ее будущую высоту.

При самостоятельной установке водостока важно правильно рассчитать угол крыши, ската воды, так чтобы влага не попадала в щели и стыки. Несмотря на простоту работ, вы можете столкнуться с ошибками:

• недостаточный уклон желобов, который затруднит работу водостока. Желоба будут забиваться и не справляться со своей функцией;
• недостаточное количество стояков, которое приведет к переливу воды;
• смещение стояков во время монтажа, что ведет к нарушению расчетных уклонов и положению водозаборных воронок.

Какие выбрать материалы

Когда предстоит выбрать материалы для создания водоотвода, следует изучить все предлагаемые виды. Совсем недавно, водоотводную систему могли создавать из бамбука, дерева или других подручных материалов. Но сегодняшние требования к качеству уже не позволяют использовать подобные водоотводы, которые не отвечают установленным стандартам и оптимальным техническим характеристикам. Так, самыми популярными и лучшими считаются системы водоотвода, выполненные из стали или поливинилхлорида. Не менее популярными являются медные водостоки.

Особенности материалов:

1. Водостоки из поливинилхлорида. Это особый вид пластика, который более известен как ПВХ. Он имеет такие свойства, как стойкость к любым негативным воздействиям внешних факторов, в том числе и к временным погодным изменениям. Такие системы не покрываются защитным материалом, потому что они не деформируются и не портятся при условии постоянной влаги.

Немаловажную роль играет и легкость материала. Водосток из поливинилхлорида быстро и легко монтируется, при этом еще оказывает дополнительное давление на край крыши.

Все поливинилхлоридные системы окрашиваются еще в момент создания на производстве, поэтому необходимые защитные примеси добавляются непосредственно только в сырье. Подобный водосток долго не тускнеет, лучше сохраняет форму и не подвергается образованию царапин и сколов. Цвет поливинилхлоридных изделий остается долгое время ярким и красивым.

Водостоки из ПВХ имеют также некоторые недостатки. Например, при сильном палящем солнце, изделия могут деформироваться и потерять свой первозданный вид. Но в первую очередь, это зависит от выбранной компании-производителя. В зимний период могут повредиться кронштейны, если они не будут обработаны заблаговременно системой антиобледенения. Но даже, несмотря на это, поливинилхлоридные материалы имеют меньшую стоимость, поэтому они так популярны среди потребителей.

2. Стальные водостоки. Многие потребители отдают предпочтение именно стальным водоотводам. Их производят из оцинкованной стали, которая имеет толщину полотна около 6 мм. Использование такого материала лучше, потому что он менее всего подтвержден образованию коррозии. Такие свойства достигаются за счет того, что сталь имеет тонкое покрытие из цинка.

Подобные конструкции выдерживают любые перепады температуры, и полностью предохраняют желоба от большого скопления льда и снега. Минус подобной конструкции в том, что она имеет высокий уровень шума. Например, во время града неприятный звук будет слышен во всем доме.

Внешний вид водостока из стали напрямую зависит от краски. Сегодня такую конструкцию можно покрасить практически в любой оттенок. Водосточная система может быть изображена в любом цвете, но тут же у нее возникают и некоторые недостатки. Например, окрашенная сталь станет не такой устойчивой к повреждениям, как необработанный материал. Под постоянным воздействием УФ-лучей, краска быстро начнет рассыхаться и на ней могут образоваться трещины. Для восстановления свойств стального водоотвода, придется его время от времени перекрашивать. Для того чтобы подобные водосточные системы служили дольше, следует выбирать материалы только от проверенных производителей.

3. Водостоки из меди. Этот материал по своим свойствам похож на стальной аналог. Медь менее подвержена коррозии и отличается стойкостью к природным изменениям. Единственное отличие подобных конструкций от аналогичных, это в их стоимости. Медные водостоки в разы дороже стальных конструкций, поэтому их относят к элитной категории товаров.

Все медные водосточные системы имеют красивый презентабельный вид, поэтому их можно сочетать с натуральными материалами по типу камня и кирпича. Стоит отметить, что подобные конструкции отличаются не только своим внешним видом, но и долголетием. Водостоки из меди могут служить на протяжении 100 лет и не деформироваться от внешнего негативного воздействия.

4. Водостоки из смешанных материалов. Сегодня многие готовы выбрать для своих домов или коттеджей смешанные типы материалов. Так, например, лучше отдавать предпочтение пластику и металлу. Такое сочетание отличается не только прочностью, но и прекрасным внешним видом. Подобные конструкции состоят из каркаса, который выполнен из стали, и из внешней части – из пластика.

С каждым годом производители все чаще разрабатывают разные ливнеприемники, сетчатые фильтры, заслоны, трубы и прочее, чтобы было легче и быстрее отводить избыток осадков с крыши, через специальные резервуары или канализацию. Только грамотно подобранная водосточная система поможет наслаждаться проливными дождями и не беспокоиться о состоянии фундамента и фасада дома.

Конфигурирование и расчет водостоков для загородного дома

Если вы определились с материалом и типом водостока, нужно правильно рассчитать его протяженность, параметры и места установки основных водоотводящих элементов. Неплохо доверить эту работу инженерам, например тем, которые проектировали и выполняли кровельные работы , но при желании это можно сделать и самостоятельно.

Определение диаметра желобов и труб

1. Вычислить общую площадь крыши дома. В случае простых (односкатных или двускатных) конструкций расчет сводится к перемножению длины каждого ската на его ширину. Более сложные кровли разбиваются на простые геометрические фигуры, площади которых суммируются.
2. Вычисленная площадь определяет поток воды, который будет уходить с крыши в водосток. Чем больше площадь, тем больше объем воды и, соответственно, диаметр желоба, который нужен, чтобы своевременно ее отвести. Приблизительно площадь поперечного сечения желоба в квадратных сантиметрах можно оценить, умножив 1,5 на площадь, обслуживаемую одной воронкой (в м2). Для более точного подбора у каждого производителя есть специальные таблицы.

Для того чтобы упростить жизнь своим клиентам, производители часто разрабатывают разные модели водосточных систем под разные потребности. Так, компания Docke выпускает три серии пластиковых водостоков, компоненты которых рассчитаны на кровли определенной площади:

• Docke Standard— до 150 м2;
• Docke Premium — от 150 до 250 м2;
• Docke Lux — более 250 м2.

Определение количества и мест установки кронштейнов

• расстояние между соседними держателями— 50–60 см, независимо от материала желобов;
• дополнительно нужно устанавливать кронштейны с обеих сторон от каждой воронки и каждого соединителя желобов на расстоянии, указанном производителем;
• в районах с увеличенной снеговой нагрузкой и регулярным таянием снега шаг размещения кронштейнов рекомендуется уменьшить до 40 см;
• необходимо обеспечить уклон трассы в сторону водосборных воронок из расчета 3 мм на каждый погонный метр.

Особенности выбора водосточной системы

Для того чтобы принять окончательное решение при выборе материала для водосточной системы, стоит объединить собранную информацию. Начнем с внешнего вида.

Внешний вид — металл или пластик

Более презентабельно смотрится система из металла. За счет улучшения технологии производства, сегодня существует широкий выбор форм и дизайна.

Если рассматривать вариант с пластиком – в этом случае существует огромный выбор цвета и формы. Систему водостока можно сделать менее заметной или наоборот интересной и креативной.

Внимание! Медь зеленеет и может не подойти к цветовой гамме дома

Срок службы

1. Медь – минимальный срок 100 лет.
2. Сталь – долговечный материал, при качественном защитном покрытии прослужит более 50 лет.
3. Пластик – именитых брендов, имеющих сертификат соответствия Европейским стандартам, прослужит более 50 лет, при соблюдении температурного режима.
4. Цинк с титановым напылением – 25-30 лет.
5. Алюминий – 10 лет.

По этим показателям лидирует сталь и медь. Потратив средства один раз на их приобретение, можно забыть о дополнительных средствах на содержание и замену.

Прочность и надежность

По прочности на первом месте сталь, медь, ПВХ на третьем месте. По надежности медь, сталь, пластик.

Для того чтобы ответить на один из главных вопросов, можно выделить ряд негативных сторон каждого материала. Ведь знание слабых сторон поможет определить, подходит вам этот материал или нет.

Сталь — при повреждении защитного покрытия, подвержена коррозии. Как минус можно считать и необратимую деформацию.

Медь— несмотря на положительные стороны,  все же подвергается минимальной коррозии.

Пластик (некачественный)  – может рассыпаться под длительным влиянием отрицательных температур и воздействия ультрафиолета.

Алюминий – материал не выдерживает больших нагрузок, подвержен коррозии.

Соотношение цена качество

Сталь – средняя цена будет варьироваться от толщины и типа защитного покрытия.

Оцинкованная сталь с полимерным покрытием. Стоит чуть дороже пластика, но на голову выше по качеству и долговечности вне зависимости от климатических условий.

ПВХ – дешевые водосточные системы, дешевле, чем цинк медь и полимер. При соблюдении температурных режимов и выборе надежного производителя, прослужит долго.

Цена делает сегмент доступным и приемлемым.

Оцинкованная сталь без полимерного покрытия. Дешевый и достаточно качественный материал (при толщине покрытия более 140 г цинка на кв. м) прослужит 10-20 лет.

Медь –тяжелый монтаж и высокая цена, однако стоимость вполне оправдана за счет внешнего вида и продолжительной эксплуатации.

Алюминий и цинк – стоит одинаково, однако выбирая из двух зол, лучше отдать предпочтение цинку. Так как срок использования будет в несколько раз выше.

Какую выбрать по отзывам

По отзывам лидируют металлические водостоки с полимерным покрытием. Хотя сегодня изделия из ПВХ не уступают дорогим металлам. Из за многочисленных подделок и низкокачественных материалов без добавления ультрафиолетовых стабилизаторов, а также несоблюдения температурных режимов, пластиковые водостоки имеют плохие отзывы.

Стальные системы отличаются долговечностью. Систему из стали достаточно один раз установить, чтобы больше не думать о замене и порче материала. Экономию можно будет заметить спустя несколько десятков лет, когда сосед с более дешевым сегментом будет несколько раз менять водосток.

Медь неоправданно дорого стоит, поэтому часто покупатели переплачивают за блеск и дизайнерскую форму, чем за качество. Выбирать стоит скрупулезно, так как много подделки.

ВАЖНО! Примеси в материале снижают срок использования.

Наружный водосток — устройство и материалы

Водосточные системы бывают внутренние и наружные. Внутренние системы водостоков размещаются строго внутри здания, отдали от наружных стен. Они предназначены для защиты поверхности крыши от дождей. Наружные водосточные системы размещаются снаружи здания под крышей.

Наружные устанавливают в здания высотой от трех до пяти этажей. Они состоят из воронок для приема дождевой воды и вертикальных водосточных труб, прикрепленных кронштейнами к наружной стене здания. Вдоль карниза ставят желоба. По ним вода стекает в приемные воронки, пробегает через наружные стояки и вытекает через выпуски на бетонную отмостку дома.

Минус наружных водосточных систем — появление наледи в воронках зимой, когда днем на улице тепло, а ночью стоит мороз. Наружные водостоки плохо отводят стоки с плоских кровель, если площадь кровли велика, и ржавеют, если изготовлены из металла.

Если мастер не предусмотрел лотки на отмостке вокруг дома, основание здания будет промокать, и стена разрушится. На закупку и монтаж лотков необходимо выделять дополнительные средства, но затраты оправданы продлением срока службы дома.

Системы водоотведения для дачного дома

1. Открытая. От каждого сливного наконечника до нижней точки участка прокладывается поверхностный отводной канал, в который помещается специальный желоб, накрытый решеткой. Вода попадает внутрь через отверстия в решетках и уходит в дренажную канаву или отдельно обустроенный канализационный колодец.
2. Закрытая. Под каждой водосточной трубой устанавливаются дождеприемники, по которым вода перемещается в канализационные каналы , расположенные под землей.
3. Смешанная. Это комбинация из элементов первого и второго типа, во многих случаях она обеспечивает необходимую эффективность водоотведения при оптимальной стоимости.

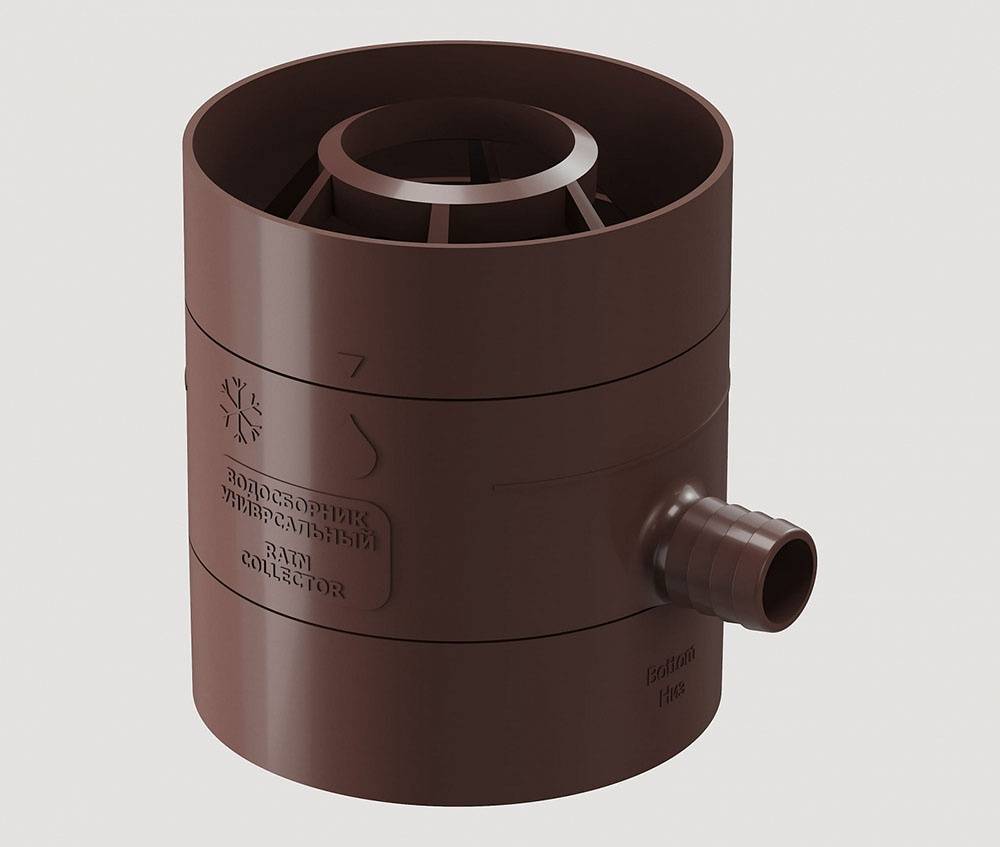

Далее воду можно собирать для дальнейшего использования (накопительный водоотвод) или сливать в общий водосток.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники – cable.ru, Кабель.РФ
