Как сделать водосточную трубу из пластиковых бутылок

Изготовление водостока из пластиковых бутылок своими руками

Изготовление водоотвода с крыши из пластиковых бутылок состоит из следующих последовательно выполняемых этапов:

1. Необходимо начертить эскиз будущего водостока. Это поможет примерно посчитать количество необходимых бутылок и приблизительно оценить уклон желоба, необходимый для его нормальной работы.
2. С материала будущих желобов и водосточных труб следует удалить этикетки и следы клея. Это с легкостью выполняется при помощи замачивания в растворе любого средства для мытья. Данное мероприятие позволит добиться приятного внешнего вида будущего водоотвода.
3. Как отмечалось выше, для горизонтальных элементов водостоков с крыши будут использоваться центральные части бутылок без дна и горлышка. Для получения желобов их достаточно просто разрезать вдоль на две половины.
4. Получившиеся заготовки скрепляются между собой приготовленным степлером. При этом соединение выполняется внахлест, ширина которого должна составлять 1-1,2 см. Количество скоб определяется опытным путем, обычно достаточно трех штук на одно соединение. В случае отсутствия степлера соединить элементы можно при помощи вязальной проволоки, предварительно проделав в бутылках маленькие отверстия для нее.
5. Герметизация швов может выполняться обычным детским пластилином либо каким-нибудь дешевым герметиком или липкой лентой.
6. После изготовления желобов необходимо закрепить их к стене или крыше. Это выполняется достаточно просто. Шуруповертом или дрелью на расстоянии друг от друга примерно 20-30 см делаются отверстия в крыше или стене. На этом же расстоянии шилом или тем же шуруповертом выполняются отверстия и на пластиковой конструкции желоба. Крепление элементов водостока осуществляется при помощи проволоки, заготовленной заранее.
7. После этого необходимо изготовить вертикальные водостоки, куда будет собираться вода по желобам. На небольшой дом их вполне достаточно 2-3, иногда вообще устанавливают одну вертикальную трубу. Изготавливаются водостоки не менее просто, чем желоба. Сначала делается уже знакомый цилиндр из центральной части. Затем у второй бутылки отрезается дно и горлышко с таким расчетом, чтобы она сужающейся частью вставлялась в приготовленный цилиндр. Сверху устанавливается по той же схеме еще одна и т. д. Между собой элементы можно также соединиться степлером или проволокой.
8. Вертикальные водостоки крепятся к стене при помощи кронштейнов, так как крепеж с использованием проволоки не будет обладать достаточной надежностью.

Соблюдение рекомендация и последовательное выполнение перечисленных работ позволит без особых проблем изготовить и смонтировать водоотвод из пластиковых бутылок своими руками.

Пример подобной системы, выполненной своими руками из подручных материалов, приведен на следующем видео:

Практические советы по монтажу металлического водостока для крыши

Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента.

Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками.

Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.

Материалы для водовода

Водостоки производят из следующих материалов: металл и пластик. Самым экономичным из них считается оцинкованный металл.

Пластиковые водостоки имеют малый вес, хорошо выглядят, но не настолько прочны, как металлические. Если в холодное время в них заледенеет вода, это может привести к трещинам или полному разрушению конструкции.

При обустройстве водовода своими руками стоит обратить внимание на вариант из металла, окрашенного в тон крыше. Он сочетается по цвету с покрытием крыши и выглядит очень декоративно. Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях

Такой водосток будет практичен и надежен в эксплуатации при любых климатических условиях.

Изделия из металла намного прочнее

Металлические водостоки бывают нескольких видов:

• оцинкованные;
• с покрытием из полимеров;
• медные.

Различия между ними в основном состоят в сроке эксплуатации и цене изделия.

Среди преимуществ металлических водостоков стоит выделить следующие:

• надежность;
• устойчивость к температурным колебаниям (от -60 до +130°C);
• прочность;
• устойчивость к воздействию окружающей среды;
• способность выдерживать снеговые нагрузки.

Среди недостатков можно отметить:

Стоимость медной конструкции достаточно высока

• более высокую стоимость, чем у пластиковых;
• склонность к коррозии при появлении царапин;
• сложная установка и крепление;
• большой вес конструкции;
• крепление только на крышах, имеющих угол в 90 градусов.

Конструкции, сделанные из медных листов, имеют весьма солидный и декоративный вид, но применяются не так часто ввиду их значительной стоимости.

Если кровля частного строения покрыта мягкой черепицей, то лучше монтаж и крепление системы водостока осуществить своими руками из ПВХ.

Дело в том, что подобная черепица содержит каменную крошку, способную испортить покрытие металлических систем, но не пластиковых.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Чаще всего устанавливают водостоки круглой формы

Монтаж водостока из пластиковых бутылок своими руками

Какой бы простой не казалась сборка водосточной системы из пластиковых бутылок на первый взгляд, нужно все равно знать и соблюдать определенную технологию, которая позволит создать максимально надежную конструкцию:

1. В первую очередь необходимо спроектировать будущий слив из бутылок для крыши и изобразить его на бумаге. Предварительный расчет позволяет определить нужное количество материалов и характеристики водостока (например, степень его уклона).
2. Далее нужно подготовить инструменты и материалы. С бутылок нужно убрать все лишнее и отмыть их – эти действия позволяют создать конструкцию с приемлемыми визуальными характеристиками.
3. Следующий шаг – нарезка основных элементов водостока. Для этого нужно взять бутылки и отрезать им дно с горлышком. Полученные заготовки разрезаются вдоль на две части, и их можно будет использовать в качестве желобов.
4. Нарезанные пластиковые детали крепятся друг к другу при помощи степлера. Соединять детали нужно с нахлестом около 1 см. Количество креплений обычно выясняется индивидуально, но практика показывает, что собранная своими руками водосточная труба из пластиковых бутылок хорошо держится на трех скобах. При отсутствии степлера можно просто проделать в заготовках отверстия и соединить их проволокой.
5. Прикрепленные друг к другу детали в крепежном шве необходимо герметизировать, для чего обычно используются простые герметики или липкая лента.
6. Когда желоба собраны, наступает очередь их крепления к стене или краю крыши. Сначала при помощи шуруповерта или дрели в месте крепления с шагом в 20-30 см высверливаются отверстия. Пластиковый желоб тоже нужно просверлить, чтобы отверстия совпадали. После выполнения этих операций водосток фиксируется проволокой.
7. Установив горизонтальные желоба, можно приступать к созданию вертикальных труб, в которых будет собираться вода из желобов. Для дома обычно хватает 2-3 вертикальных труб. Технология изготовления данных элементов совпадает с описанной выше, но теперь делать продольный разрез не нужно – отрезанные части бутылок просто вставляются друг в друга и соединяются.
8. Крепление вертикальных труб к стенам осуществляется при помощи специальных кронштейнов – обычной проволоки в данном случае будет недостаточно для надежной фиксации.

Слив воды с крыши из пластиковых бутылок на этом считается завершенным, и его можно смело вводить в эксплуатацию (разумеется, не забывая о необходимости регулярной очистки системы).

Заключение

В целом, монтаж водостока из пластиковых бутылок нельзя назвать сложным занятием. Технология сборки отдельных элементов водосточной системы очень проста, равно как и их установка – и все операции можно выполнять своими руками. В итоге получается простая, но надежная конструкция с приемлемыми внешними данными. Учитывая возможность существенной экономии, такой вариант стоит рассматривать при ограниченном бюджете.

Материалы для монтажа водостока

Водосточная система – это немаловажная и очень полезная часть здания, но в условиях ограниченного бюджета ее не всегда получается обустроить нормально. По этой же причине монтаж водостока осуществляется самостоятельно, без привлечения профессионалов.

Для обустройства простой водосточной системы чаще всего используются оцинкованные стальные элементы или пластиковые изделия, но оба варианта имеют один общий недостаток – эти материалы стоят довольно дорого. Чтобы снизить уровень затрат, можно воспользоваться подручными материалами, какими-нибудь обрезками дерева или гипсокартона.

Впрочем, самым распространенным бюджетным материалом для сборки водостока являются пластиковые бутылки, которых можно без проблем набрать в достаточном количестве. Даже для маленького дома потребуется немало бутылок, причем желательно подбирать такие, у которых нет различных повреждений. Как правило, водосточная система собирается из коричневых бутылок – они лучше смотрятся и частично прячут попавший в них мусор.

Соединение отдельных элементов водостока лучше всего осуществлять при помощи проволоки (желательно с защитным покрытием, предотвращающим материал от воздействия влаги). Кронштейны для крепления желоба и труб проще будет попросту купить – они имеют вполне приемлемую стоимость.

• https://kryshagid.ru/vodostochnaya-sistema/iz-plastikovyx-butylok-svoimi-rukami.html
• https://domsdelat.ru/poleznie-soveti/kak-sdelat-vodostok-iz-plastikovyx-butylok-svoimi-rukami.html
• https://otomatah.ru/vodostok-dlya-dachi-bez-vlozhenij.html
• https://moya-banya.ru/vodostoki-iz-plastikovyh-butylok-svoimi-rukami.html
• https://krovlya777.ru/stroika/vodostok-iz-plastikovyx-butylok.html
• https://roof-tops.ru/vidy/kak-sdelat-kryshu-iz-plastikovyx-butylok-svoimi-rukami/

Возводим вертикальную часть

Следующим этапом будет сборка и монтаж водосточных труб. Эту работу выполняют следующим образом:

• у пластиковых бутылок отрезаем дно;
• горлышко нужно срезать не полностью. Оставляет такой отрезок, чтобы получился заостренный конец;
• после этого вставляем бутылки друг в друга и получаем водосточную трубу;
• для большей прочности полученную конструкцию можно прикрепить к деревянной палке. В этом случае снижается риск поломки трубы из-за ветра или другого механического воздействия. Кроме того, такую конструкцию будет легче крепить к стене.

Очень важно сделать правильно воронку водостока. Ее выполняют из верхней части обрезанной пластиковой бутылки

Достаточно по бокам сделать прорези так, чтобы в них плотно входили желоба. После этого воронка вставляется в водосточную трубу.

Как правило, место перехода стоков из горизонтальной части (желоба) в вертикальную (трубу) делают на углу дома. Но тут есть некоторые нюансы. Если стена слишком длинная, то и водосток будет длинным. Из-за этого он не сможет справиться даже со стоками от небольшого дождика. Чтобы этого избежать, лучше устанавливать трубы и воронки на каждые 3-4 метра желоба. Это правило особенно актуально, если водосток сделан из пластиковых труб, ведь этот материал не столь прочный, как металл или керамика.

На этом создание слива с крыши из пластиковых бутылок своими руками можно считать завершенным. Есть еще одна рекомендация. Желательно провести испытания водостока. Лучше это делать на двух этапах.

Сначала пролейте немного воды после крепления желобов к крыше. Так вы поймете, правильно ли сделан уклон и нет ли протечки. После того, как водосток полностью собран, можно сделать еще одно испытания. В этом случае вы увидите работу всей системы. Если все нормально, то можно пользоваться вашей новой системой отвода сточных вод с кровли. В качестве альтернативы Вы можете смонтировать водосток из канализационных труб своими руками, что будет надежнее и презентабельнее.

>Советы по дому

Расчет водосточной системы

Так как основная задача такой системы – отвод воды с кровли необходимо провести правильный расчет такой системы, чтобы создать нужную комплектацию, которая не нарушит кровлю и будет выполнять свою работу качественно.

Сам расчет такой системы производится непосредственно по данным обмеров фасада или по плану кровли (чертежи).

Первый шаг, это измерение высоты дома. Вам нужно узнать высоту от земли, до самого карнизного свеса, можно применять рулетку;
Второе, что нужно сделать – измерить саму длину карниза на каждом скате. Данная цифра вам понадобиться для будущего общего расчета метража желоба;

Нужно знать будущую длину труб, для этого снимаем мерки с карнизного свеса (расстояние от земли до слива);

Далее определяем площадь кровли

Это важно для того, чтобы правильно выбрать сечение труб. Логично, что чем больше сама площадь крыши, тем больше будет стоковой воды.

Существует формула, по которой можно рассчитать необходимую цифру:

S = B * L , где

L — Непосредственная длина ската, вдоль карниза (измеряется в метрах);

В — Ширина ската (в метрах);

S – Площадь кровли (измеряется в метрах квадратных).

Если крыша вашего дома имеет нестандартную форму, то расчет ее площади осуществляется аналогично расчету геометрических фигур.

Расчет количество труб выглядит так – 1 водосточная труба на 100 квадратных метров.

Проектирование водосточной системы

Виды водосточных систем

На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:

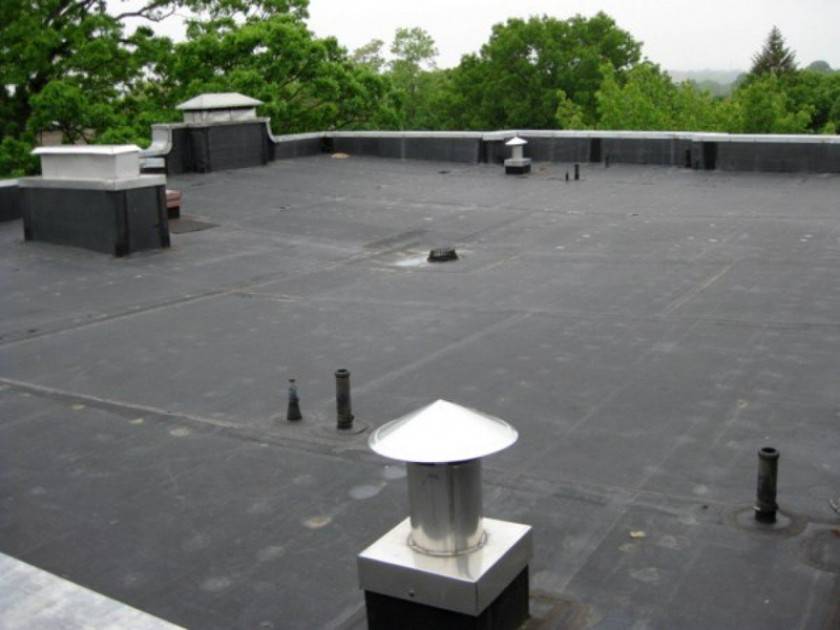

1. Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
2. Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.

Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.

Стоит отметить, что все водосточные системы могут различать по таким критериям:

• исходя из материала;
• сечение самого желоба и труб;
• параметры и форма.

Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.

Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:

• Металла. Во время производства системы, применяется оцинкованную сталь (способ производства горячий). Чтобы элементы системы были более защищённые, их могут покрывать специальными защитными материалами – пурал, пластизол (с двух сторон). Именно такие конструкции имеют большой ряд преимуществ: длительный срок эксплуатации, имеют высокий показатель прочности, стойкость к физическим и химическим воздействиям, хорошая переносимость низких температур. Монтаж металлических водостоков довольно прост, такую систему можно смело устанавливать на свой частный дом и не беспокоится о том, что сильный дождь повредит вашему дому. В России в настоящий момент популярна фирма Гранд лайн;
• Пластика. Элементы всей системы сделаны из пластика повышенной прочности ПВХ ( например фирма Docke). С одной стороны, материал легкий, а с другой – очень прочный. Его преимущество в том, что он не подвергается деформации и коррозии. Он очень прост в обслуживании, ремонте и в монтировании. Его можно встретить на домах, где установлена мягкая кровля;
• Меди. Все составляющие системы, покрывают специальными веществами, которые способствуют блокировке потемнения материала. Водостоки, изготовленные из меди, считаются самыми надежными и самыми долговечными из всех. Кроме хороших характеристик, конструкции из меди могут подойти под любую кровлю. Единственное, цена на них чуть завышена.
• Оцинкованный водосток.

Из какого бы материала, не была бы изготовлена система водостока, нужно понимать, из каких основных элементов она состоит:

1. желоб;
2. труба;
3. водосточный слив;
4. соединитель труб;
5. держатель желоба;
6. дренаженые решетки;
7. специальные водосборные воронки.

Виды и обустройство осушительных систем

Можно сделать два типа осушительных систем:

В первом случае нужно взять пластиковые бутылки, разрезать у них отверстия на задней части и вставить в него горлышко следующей. Образуется относительно герметичная дренажная система. При устройстве своего участка естественными потоками воды, Вам нужно просто выкопать траншеи и установить их на дно, образуя как бы воздушную подушку. Оба варианта достаточно часто используются при самостоятельной постройке системы осушения.

Видео: дренаж из пластиковых бутылок

Сетка из бутылок: пошаговая инструкция:

По периметру участка копается траншея. Обязательно учитывайте глубину грунтовых вод и тип почвы. В средней полосе России оптимальным является расстояние от поверхности до дна полметра;
После нужно начать обустраивать трубы из бутылок. Для этого нужно в задней части ПЭТ-тары сделать отверстие, в которое Вы сможете вставить следующую бутылку. Есть еще один способ: это разрезать бутыли пополам, продевая один в другой. Такой вариант подойдет только для местностей с небольшими среднегодовыми осадками. Иначе под сильным напором сточных вод, дренаж не выдержит;
Далее, присыпаем дно траншеи песком, чтобы вода не проходила «через» дренаж;
Укладываем трубы из пластиковых бутылок на дно ямы

Очень важно установить несколько рядов таких коммуникаций, чтобы образовать плотную систему. Сверху их домашние мастера рекомендуют присыпать дерном, опилками или прочими подручными средствами, подходящими для утепления;

Фото: Заготовка для трубы
Выводится такая траншея либо в колодец, либо в специальный водоем, обустроенный на участке. Стоит отметить, что при использовании водоема можно не заботиться про откачку воды. Довольно часто талая вода используется для полива растений.

Фото: Водоем из дренажа

На даче с болотистыми грунтами удобнее всего делать систему дренажа с «естественными» отводами. Такое название этот способ осушки земли получил благодаря своему конструктивному исполнению. Сетчатый дренаж напоминает собой речную систему: с основным руслом и притоками.

Фото: Естественный дренаж

При таком подходе Вы обеспечиваете эффективный вывод воды с любого места на участке.

1. В самой низкой зоне участка копается основная траншея. Она станет основным притоком, поэтому её уровень должен быть немного глубже, нежели у притоков. Если притоки роются на глубину 50 см, то для основного русла нужна глубина 70;
2. После подкапываются траншеи в качестве притоков. Они соединяются с основным руслом. Общая конструкция должна выглядеть как елочка;

Фото: траншея для дренажа

После этого дно траншеи засыпается песком или камешками, строительным мусором (осколками камней и кирпичей);
Бутылки не разрезаются, а устанавливаются в яму с плотно закрученными крышками;
Некоторые домашние хозяева рекомендуют присыпать такие траншеи удобрениями, тогда из воды, которая будет собираться в дренажной системе из пластиковых бутылок, можно будет удобрять садовый участок.

Осталось только засыпать яму. Желательно также утеплить осушительную конструкцию, чтобы зимой она не замерзла, иначе весной во время оттепели все трубы будут напрасны – дренаж из пластиковых бутылок не справится с отводом воды.

Фото: умный дренаж деревьев

Если у Вас нет проблем с основным отводом воды, но под деревьями собирается влага, то можно непосредственно под корнями вставить пластиковую бутылку. Для этого аккуратно копаем небольшую яму, находящуюся уровнем выше, чем дерево. После вставляем в неё бутылку с обрезанным донышком. Вода будет стекать в эту конструкцию.

Водосточная труба: крепление водосточной трубы к стене

Система наружного водоотвода при организованном отводе воды с крыши состоит из желобов, лотков, водоприёмных воронок и водосточных труб.

Желоба, воронки и водосточные трубы могут быть изготовлены:

1. из кровельной стали толщиной 0,63 мм или 0,7 мм;
2. из коррозийностойких материалов — пластмасс и оцинкованной стали с полимерным покрытием (толщина стали — 0,6…0,7 мм, покрытия пластизоль — 100 мкм);
3. из ПВХ (поливинилхлорида).

Водосточная труба может состоять из нескольких звеньев, число которых зависит от размера стального листа. На каждой заготовке сначала загибают продольные кромки для вальцевых соединений, а затем выполняют раскатку заготовки, в результате которой она принимает коническую или цилиндрическую форму. Выкатку выполняют вручную или при помощи специальных вальцов.

Для ручной выкатки используют оправку — прямую трубу, прямой рельс или брусок длиной 2,5…3 метра. Заготовку укладывают под оправку и, взяв за кромки, сгибают в одном месте. После этого заготовку поворачивают относительно оправки на 20…30° и снова сгибают.

Эту операцию повторяют до тех пор, пока заготовка не примет нужную форму. Отогнутые кромки соединяют друг с другом вальцевым швом и спрессовывают на той же оправке.

Чтобы звенья водосточной трубы хорошо входили друг в друга, одну сторону каждого звена сужают ( п.»м») на 5…6 мм. На концах звеньев делают валики ( п.

«а», «в», «г», «е», «ж», «л», «н») жёсткости, которые должны выступать над поверхностью на 8 мм и таким образом ограничивать глубину входа одного звена труб или желобов в другое.

 Валики жёсткости образуют путём закатки проволоки вручную или на зигмашине.

Вариант сборки наружной организованной водосточной системы серийного производства показан на рис.3.

Форма труб и желобов может быть круглой или прямоугольной. При выборе формы и размеров труб и желобов необходимо учитывать уклон, количество и место расположения точек стока воды.

Трубы, отводящие воду с кровли, подвешивают вертикально на расстоянии не менее 120 мм от стены. Выпускные отверстия труб располагают не выше 400 мм над уровнем тротуара или отмостки.

Нижнюю часть звена труб на расстоянии 50…60 мм от конца обделывают буртиком ( п.»л», «м»), что позволяет увеличивать жёсткость труб и предотвратить их смещение вниз. Вертикальные швы водосточных труб ( п.6) выполняют лежачими фальцами шириной не более 10 мм с высадкой.

Вариант раскроя воронки для водосточных труб d=100 мм показан на

Для выполнения трафарета заготовки конуса водоприёмной воронки на плотной бумаге рисуют его развёртку с припусками на кромки (10…15 мм) для вальцев по схеме ( п.»а…р»).

 Верхнюю кромку ограничителя ( п.2) выполняют высотой 14…15 мм для закатки в кромку ободка проволоки d=3…4 мм. На заготовке конуса отгибают вальцевые кромки ( п.»г», «е»).

После чего заготовку скатывают в конус.

Стальные водосточные трубы крепят к стенам при помощи стальных ухватов или хомутов и стремян, которые располагают по вертикали на расстоянии не более 1,5 м друг от друга.

Стремена, которыми трубы крепятся к стене, располагают на стыках звеньев труб. Выпускные колена (отмёты) крепят двумя стременами.

Вариант крепления водосточной трубы с воронкой под водосток показан на рис.4.

Отводы от воронок и выпускные колена выполняют из коротких звеньев труб, соединённых под углом 120° или 135°. Выходное отверстие колена располагают над поверхностью земли не выше 400 мм.

• Расстояние между водосточными трубами и диаметр труб назначаются в зависимости от климатических условий района строительства и площади крыши.
• При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см² на 1 м² площади кровли.
• Например, для I…III климатических районов ориентировочно принимается:

• на одну трубу d=100 мм — площадь водосбора должна быть не более 80 м²;
• на одну трубу d=140 мм — площадь водосбора должна быть не более 100 м²;
• на одну трубу d=180 мм — площадь водосбора должна быть не более 130 м².

В южных районах площадь водосбора на одну трубу может быть увеличена в 1,5 раза.

ПРИМЕЧАНИЕ: Трубы диаметром до 220 мм при монтаже располагают от стены на расстоянии 100…150 мм, трубы большего диаметра — на расстоянии 200…220 мм.

Воронку водосточной трубы соединяют с лотком лежачими фальцами, для чего в обечайке воронки делают вырез шириной, соответствующей ширине лотка.

Крепление водосточной системы выполняют в два этапа:

• в первую очередь устанавливают и крепят горизонтальные детали покрытия, настенные или подвесные желоба и сливы;
• во вторую очередь собирают в узлы и монтируют вертикальные детали системы — водосточные трубы и переходные колена водостока.

Конструктивные элементы, используемые при устройстве системы водостока

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.

По назначению элементы системы водоотведения бывают следующих видов:

• водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
• стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
• водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
• кронштейны и хомуты – служат элементами крепления конструкций;
• колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
• уплотнители – обеспечивают герметичность соединений конструктивных элементов.

Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)

По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик

Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.

Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.

У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.

В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание

К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания. Стояки выполняются из труб круглого сечения.

Дренажная труба из пластиковых бутылок

Очень часто люди сталкиваются с проблемой высокой стоимости строительных материалов и невозможностью их приобретения, поэтому им приходится искать другие альтернативные и менее дорогие варианты.

К примеру, дренажная труба своими руками из пластиковых бутылок является отличным вариантом создать осушительную систему.

Все дело в том, что пластиковые бутылки производятся из полиэтилена, прошедшего специальную обработку, что делает их очень долговечными с длительностью эксплуатации 50 лет.

Дренаж из пластиковых бутылок

Но, есть одно но, такой дренаж выполняется только по закрытому типу. Итак, давайте рассмотрим обустройство осушительной системы с использованием пластиковых бутылок.

На самом деле существует два варианта:

• сетка;
• естественные отводы.

Отличительной особенностью вариантов является способ укладки бутылок.

То есть, при варианте «сетка», пластиковые бутылки разрезаются у отверстия задней части, в которое вставляется горлышко следующей бутылки, тем самым образуя герметичную дренажную систему.

Метод естественного отвода основан на том, что в траншею устанавливаются бутылки, образуя воздушную подушку.

Метод естественного отвода (бутылка в бутылке)

Технология сооружения водосточной системы

На самом деле горизонтальная часть водостока устанавливается с небольшим уклоном, потому что кровельная система отвода воды является схемой самотечной. Угол наклона варьируется в диапазон 2-7°, то есть отклонение составляет 2-7 мм на один погонный метр устанавливаемых желобов

Поэтому очень важно точно придерживаться этих параметров, чтобы гарантированно получить высокое качество конечного результата

То есть получается так, что в процессе монтажа желобов надо правильно установить кронштейны. Поэтому сначала устанавливают самый верхний крепежный элемент так, чтобы укладываемый на него лоток правильно ложился относительно свеса крыши. А это 3-4 см ниже краев кровельного материала. Все дело в том, что если не придерживаться этого размера, то велика вероятность, что вода от атмосферных осадков будет переливаться через уложенные лотки.

Итак, с учетом уклона горизонтальной части необходимо установить второй крайний кронштейн. После чего между двумя крепежными устройствами натягивается нить, и с шагом 50-60 см устанавливаются остальные кронштейны. Приблизительно это должно выглядеть так, как показано на фото ниже.

Теперь на установленные кронштейны укладывают желоба, которые между собой стыкуют по технологии раструбного соединения. В местах стыков их обязательно обрабатывают силиконовыми герметиками, чтобы повысить герметичность соединений. Некоторые производители рекомендуют дополнительно использовать и другие крепежные изделия: саморезы, клепки, хомуты.

Далее проводят монтаж вертикальных трубных конструкций. Здесь все просто:

• сначала устанавливают хомуты;
• к ним крепят трубы, которые между собой соединяются раструбными концами;
• стыки, как и в случае с желобами, промазывают герметиком.

Важный момент – правильно соединить между собой водоприемную воронку и стояк. Для этого используют два отвода. На фото ниже очень хорошо видно, для чего коленья применяются. Ведь свес кровли отстоит от стен дома на расстоянии до 40 см. Именно этот размер и отгораживает стояки от желобов.

И последнее:

• устанавливают отлив в нижнюю часть стояков;
• укладывают сетчатый фильтр в желоба и воронку.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
