Как установить водосточный желоб своими руками

Из чего можно изготовить

В нашей статье мы уже много говорили про материал, который можно использовать. Для экономии средств походит труба, металлическая или пластиковая на ваш выбор. Несмотря на все преимущества, любой металл со временем подвергается коррозии.

Использование металлической трубы заметно увеличит время работы, а также увеличит затраты. Причиной является использование более профессионального инструмента с дорогостоящими расходными материалами.

Пластик

Изготовление водоотвода дождевой воды из пластиковой трубы, наиболее оптимальный по стоимости и качеству вариант. Мы уже не единожды говорили, что канализационная труба из пластика соответствует всем требованиям, которые мы возлагаем на систему водоотвода. Ниже мы подробно ознакомим вас с тем, как можно провести монтаж самостоятельно.

С чего начать монтаж

Для того чтобы представлять, как происходит работа, рекомендуем посмотреть видео урок, который мы подготовили для вас.

Выполните чертеж конструкции, для того чтобы определиться с тем, где и какой элементводоотвода будет находиться. Для того чтобы при монтаже системы не отвлекаться подготовьте необходимый инструмент:

• дрель или шуруповерт с насадкой;
• болгарка с отрезным кругом по металлу;
• нитка;
• строительный уровень;
• канцелярский нож;
• герметик.

Изготовление желобов

Длина желоба выбирается таким образом, чтобы на одной плоскости было как можно меньше стыков. Для изготовления желоба произведите разметку трубы ровно пополам. Болгаркой сделайте разрез сначала с одной, а потом, с другой стороны. Канцелярским ножом подравняйте края среза от заусениц. Распилите желоб до необходимой длины.

Монтаж кронштейнов

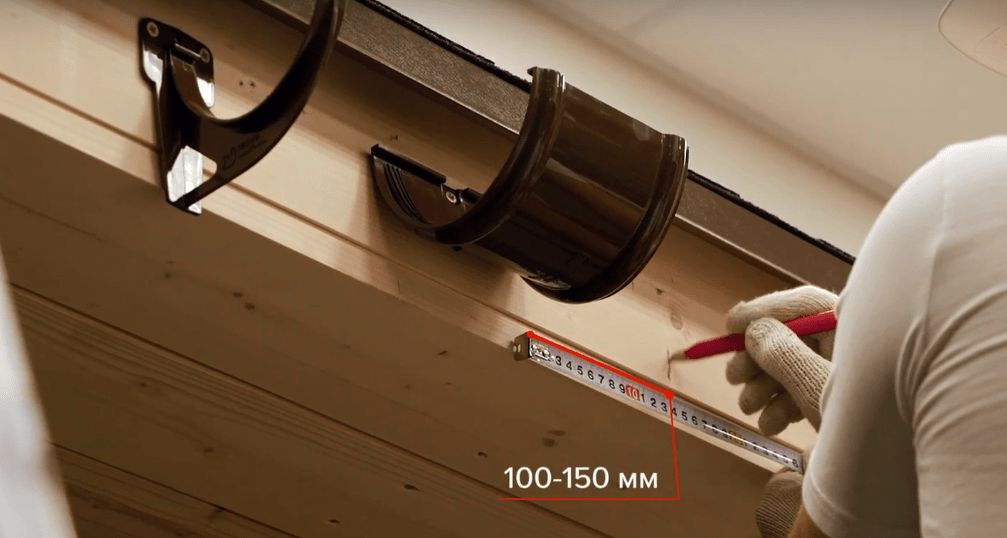

К монтажу кронштейнов стоит подойти ответственно. Требуется определиться со стороной, в которую должна стекать вода. Если это двухсторонний скат, устанавливайте крепление от середины к краю. В одной плоскости требуется установить первый и последний кронштейн, затем натянуть между ними нитку и проверить наличие уклона. После сверки всех данных остальные кронштейны устанавливаем на расстоянии 1,5-2 метра согласно натянутому шнуру.

Монтаж стояков

Установка водосточных стояков проводится вдоль стены, и закрепляется на специальный кронштейн с хомутами в виде кольца, которое вы сможете найти в любом магазине. По причине того, что водоотвод может быть установлен не вплотную к стене, существует необходимость двух угловых соединений. Верхняя часть стояка соединяется с системой водоотвода специальной воронкой.

Нижняя часть стояка отводится в подземную систему канализации, за неимением таковой, просто в сторону от дома.

По каким параметрам выбирается водосток

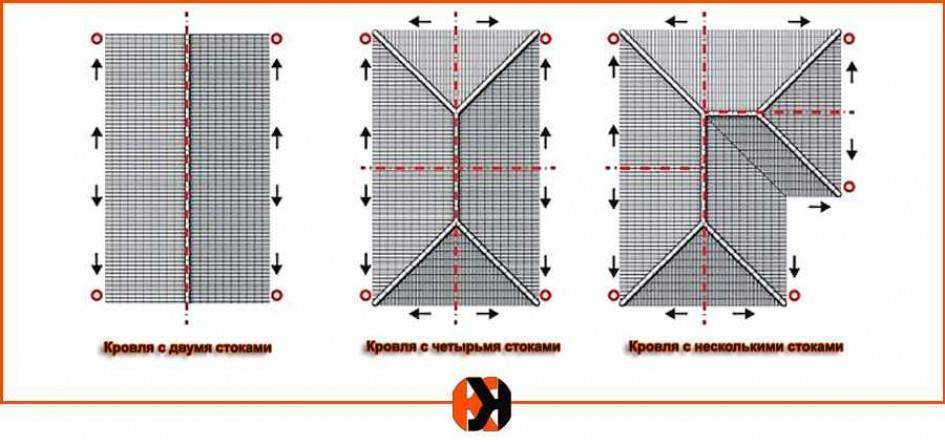

Водоотвод с крыши дома проектируется по следующим правилам:

1. Для двухскатных крыш желоб монтируется с каждого ската.
2. Для четырехскатных крыш — с каждой стороны (то есть будет 4 желоба).
3. Для каждых 12 погонных метров желоба требуется 1 воронка и водосточная труба.
4. Желоб размещается под уклоном в одну сторону (с которой монтируется водосточная труба). Оптимальный наклон — от 2 до 3 миллиметров на каждый погонный метр.

Диаметр для водосточных труб и желобов подбирают по площади здания (малые, большие). К небольшим относятся строения до 50 м2. Это могут быть и гараж, хозяйственное помещение, летняя кухня и так далее.

И ещё перед тем, как выбрать водостоки для частного дома и правильно их установить, нужно выполнить проверку стены «на срыв». Если они утеплены толстым слоем пенополистирола или минеральной ваты, то дюбель должен превышать их толщину минимум на 4 сантиметра.

Монтаж металлической водосточной системы

Монтаж металлической водосточной системы возможен в любое время года, в том числе и в зимний период. Как уже было замечено, наилучшие показатели надёжности и долговечности показывают водосточные системы, установка которых производится на этапе кровельных работ.

Понятно, что на завершающей стадии строительства объём финансовых средств застройщика сильно ограничен. Поэтому весь объём работ по устройству системы кровельного водостока можно разделить на три этапа.

Сначала на стадии окончания кровельных работ устанавливают несущие кронштейны. Далее поэтапно производят монтаж водоприёмной части водосточной системы (желоба и воронки), а затем монтаж водосточных труб.

Весну лучше встречать «во всеоружии», то есть предусмотрительно исключить возможность неконтролируемым потокам с крыши испортить фасад, подмочить теплоизоляцию и подтопить фундамент. Выполняя такие работы зимой, можно ещё и сэкономить. Ведь «зимние» цены на строительные материалы и кровельные в частности — самые низкие в году.

«Популярные» монтажные ошибки

Основные ошибки, регулярно допускаемые монтажниками при устройстве водосточных систем на скатных кровлях своими руками.

Экономия на кронштейнах

Все элементы системы водостока рассчитаны по параметру максимально возможной нагрузки на изгиб. Исходя из этого и задаётся оптимальное расстояние между точками фиксации.

Не стоит экономить на количестве держателей, а при наличии сомнений ставить их с запасом. Стоимость пары-другой дополнительных кронштейнов несоизмеримо ниже затрат на устранение негативных последствий.

Неправильный уклон жёлоба

Когда уклон больше 5 мм, в конце длинного ската жёлоб окажется расположен намного ниже края кровельного покрытия и ветер сдует поток воды прямиком на фасад. Если же уклон окажется недостаточным, образуются застойные участки. В них быстро скопится пыль и грязь, появится мох, полностью перекрывая сечение жёлоба. Водосточная система попросту не сможет отводить расчётный объём воды и перестанет работать.

Отклонение жёлоба от заданной линии

Допустимое отклонение положения оси жёлоба относительно заданной линии не может превышать трети его ширины. В ином случае вода будет стекать не в жёлоб, а мимо него. Уменьшение зазора между продлённой линией плоскости кровельного ската и задней кромкой жёлоба чревато его повреждением при сходе снега.

Некачественная стыковка элементов

При монтаже элементов системы водостока следует уделить особое внимание обеспечению полной герметичности и высокой надёжности всех соединений. В качестве уплотнителей стыков используют резиновые прокладки или герметик

Некачественная стыковка быстро обернётся несанкционированными протечками.

Правила установки водостоков

Сводятся к следующему:

1. Вешать желоба нужно под небольшим углом от 3 до 7 градусов, тогда вода будет сходить самотеком.
2. При крепеже с одной стороны ската ближе к карнизной части крыши ставится кронштейн, а другой стороны фиксация делается ниже, чтобы образовался уклон. Между эти кронштейнами натягивают нить и через каждые 50 см монтируют вспомогательные кронштейны.
3. Укладывать желоба нужно внахлест, чтобы сверху края нижнего лотка шел край верхнего. Это позволит избежать протечек. Для надежности все стыки проходят силиконовым герметиком.
4. Согласно нормам повесить вертикальные водостоки на расстоянии 12 м друг от друга. Если длина фасада от 12 до 24 м, то придется крепить 2 стояка.
5. Крепеж труб к стене дома выполняется на хомуты с саморезами через пластмассовые дюбели. Шаг крепежа для невысоких построек – 1,8 м, для многоэтажных сокращается до 1,5 м. Соблюдение вертикали проверяют отвесом.
6. Трубы с лотками соединяют воронками. Внизу стояка нужно делать слив под 45 градусов. Расстояние от слива до грунта, отмостки дома составляет не менее 25 см.

Как установить в водосток греющий кабель?

Для того, чтобы уберечь только что установленный водосток от разрыва льдом с первыми же холодами, сегодня устанавливают кабельную систему обогрева. Она представляет собой электрический кабель, который протягивают по всему периметру крыши. Он работает в температурном режиме от 0 до минус 15 градусов, и даже при наличии льда и воды на крыше.

Такие кабели снабжены температурным главным должностным датчиком. Их устанавливают по краям крыши с южной стороны, и такие датчики регулирует включение-отключение кабельной системы.

Итак, любой желоб всегда подвергается в ходе своей службы постоянным нагрузкам. Особенно, если в вашей местности довольно часто идут дожди, снега и бывают сильные ветра. Кроме этого, на водосток оказывает разрушительное влияние ультрафиолет и разносимый ветром мусор. А поэтому даже за качественно установленной водосточной системой всегда нужно ухаживать!

Такая система ограждает от попадания осадков и на стены здания.

Чаще всего для монтажа водостока нанимают специалистов, но это не особо сложное дело, и любой человек у которого есть свой дом, способен смонтировать систему водостока самостоятельно.

Предлагаем рассмотреть тему крепления водосточных труб к стене в этой статье.

Установка водостока на готовой крыше

Специалисты рекомендуют заниматься вопросами водостока до того момента, как будет произведено покрытие кровли. Но даже в противном случае есть возможность сделать водосточную систему. Так как же установить водосток, если крыша уже покрыта? Для этого необходимо знать несколько моментов.

Во-первых, нужно выяснить, снимается ли нижний ряд металлочерепицы. При положительном ответе проблем возникнуть не должно.

Во-вторых, производители предлагают использование стропил. На них устанавливаются длинные крючки, на которые крепятся детали изделия. Альтернативой стропилам выступает лобовая доска, которая так же служит основой для кронштейнов.

После проведения всех работ необходимо убедиться в прочности конструкции. Для этого производится пробный пуск воды, которая смывает строительную пыль и помогает протестировать систему. Если проблемы не обнаружатся, то это означает, что водосточная система сможет справиться с любым количеством осадков и прослужит долгие годы.

Организованный наружный водоотвод ↑

Наружный организованный водоотвод подходит для использования в тех климатических зонах, где вода в наружных трубах не будет замерзать. При организации такой системы отвода воды нужно учитывать следующие моменты:

• Настенные и подвесные желоба могут монтироваться на крышах, уклон которых составляет не менее 15 градусов;
• Монтаж желобов должен производиться с продольным уклоном не менее двух градусов;
• При расчете площади водосточных труб исходят из того, что на один квадратный метр кровли должно приходиться полтора сантиметра сечения трубы.

Остановимся подробнее на конструкциях желобов для стока воды и рассмотрим их особенности, преимущества и недостатки.

Водосточная система защитит дом от воздействия осадков и талых вод

Настенный желоб ↑

Настенный желоб монтируется на краю ската кровли около ее свеса. Конструкция представляет собой невысокий бортик, устанавливаемый под небольшим углом к свесу так, чтобы два желоба, сходящиеся в самой нижней точке, нависали непосредственно над воронкой водосточной трубы. Вода, стекая по крыше, ударяется в стенку такого бортика и далее направляется непосредственно в трубу. Несомненным преимуществом такой системы является то, что он препятствует лавинообразному сходу снега с крыши и образованию сосулек.

Настенный желоб является более прочным, чем подвесной, и более подходит для суровых снежных российских зим. Такие конструкции выпускаются как сделанные из пластика, так и более прочные металлические. Материал подбирается в зависимости от материала кровли. Так, к крыше из меди лучше всего подойдет медный настенный желоб – фото, приведенное ниже, демонстрирует пример сделанных из меди кровли и системы водостока.

Недостаток настенных конструкций заключается в том, что в зимнее время наледь и снег, скапливающиеся в них, при повышении температуры насыщаются талой водой, и могут возникнуть протечки.

Водосточная система защитит дом от воздействия осадков и талых вод. Настенный желоб

Подвесной желоб ↑

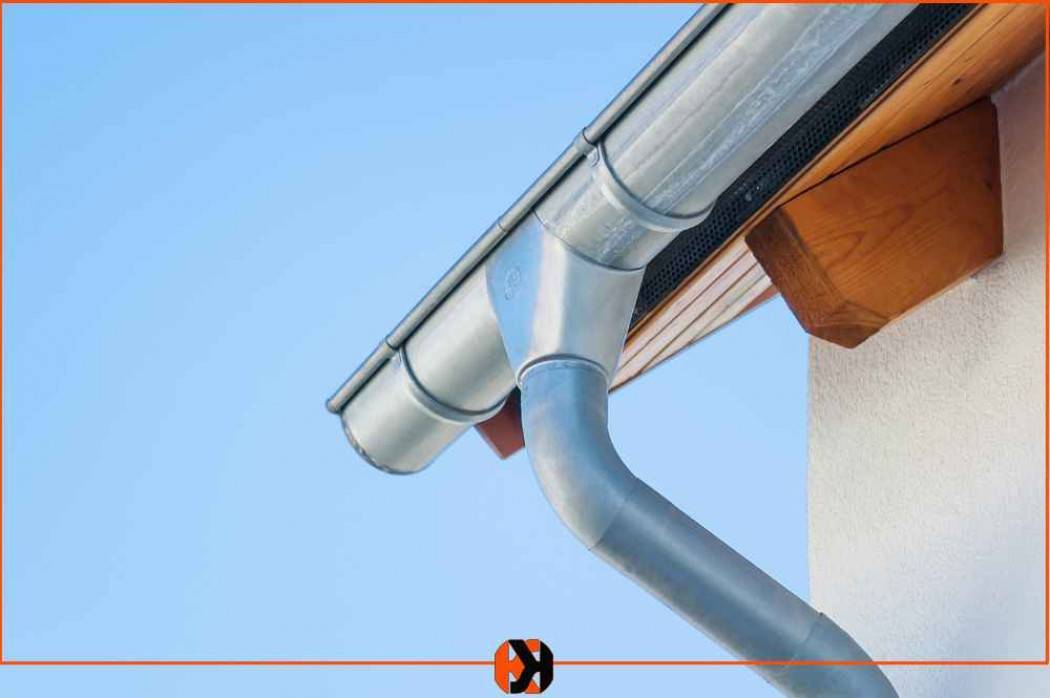

Подвесной желоб монтируется под свесом крыши при помощи специальных металлических кронштейнов, повторяющих их форму. Крепеж монтируется либо к стропилам, либо к лобовой (ветровой) доске, которая располагается под свесом. При монтаже нужно учитывать, что в случае крепления к стропилам кронштейны должны иметь разный прогиб, величина которого будет возрастать по направлению к углу дома, где, как правило, крепится водосточная труба. Если монтаж осуществляется к лобовой доске, достаточно установить детали крепежа на разном уровне, тем самым обеспечивая конструкции необходимый уклон. Лучше всего не прерывать желоб над воронкой водосточной трубы, а прорезать в этом месте отверстие такого диаметра, чтобы вода в нем не скапливалась.

Подвесные конструкции обеспечивают полный сбор всей воды с кровли, включая капли с карниза, что является их преимуществом. К недостаткам можно отнести подверженность деформациям в случае возникновения наледей и сосулек, к тому же снег и лед, сходящие с крыши, могут сорвать конструкцию с крепежа.

Подвесной желоб монтируется сразу под свесом крыши

Монтаж водосточной системы на плоской крыше своими руками

Все работы по монтажу водосточной системы необходимо начинать с расчётов, и уже на их основании выбирать вид системы водоотведения.

Для того, чтобы выполнить расчёт сечения водоотводных труб, премного желоба и стояка, необходимо знать следующие характеристики:

• Максимальный уровень осадков в месте размещения объекта строительства.
• Эффективную площадь поверхности крыши.

Для различных систем водоотведения существуют уже выполненные расчёты, которыми можно воспользоваться при выборе водосточной системы.

Один из вариантов готовых решений приведен на нижеследующем рисунке.

Рассчитанные поверхности водоотвода при интенсивности осадков 75 мм/ч

Когда расчёт произведен и схема системы составлена, можно рассчитать количество необходимых материалов, после чего приобрести их.

Монтаж внешнего водостока на плоской крыше своими руками

При выборе наружной организованной системы водостока, после приобретения необходимых материалов, работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	По краю кровли, на поверхности заборки, монтируются кронштейны крепления водоприёмного желоба на расстоянии, соответствующем его длине, но не менее чем через 700 мм.
	Выполняется раскрой желоба в соответствии с размерами и конфигурацией крыши.
	Желоб укладывается на смонтированные кронштейны и фиксируется на них крепёжными элементами, соответствующими материалу используемого желоба и способу его крепления.
	Устанавливаются водосточные трубы и соединяются с выпусками, расположенными на поверхности желоба.
	Устанавливаются фасонные части (заглушки, защитные сетки, выпуски), соответствующие модели используемого желоба и водосточных труб.

Монтаж своими руками внутреннего водостока для плоской крыши

Система внутреннего водостока должна быть предусмотрена проектной документацией строящегося или реконструируемого объекта, т.к. прохождение стояков по строительным конструкциям должно соответствовать требованиям правил прокладки инженерных коммуникаций внутри зданий.

При устройстве системы внутреннего водостока с плоской крыши следует обратить особое внимание на установку воронок, т.к. места их размещения должны соответствовать выходам водоотводных стояков, монтируемых при прокладке инженерных коммуникаций здания

Монтаж водоприёмных воронок на кровельных системах инверсионного типа, когда утеплитель укладывается поверх слоя гидроизоляции, выполняется следующим образом:

Иллюстрация	Описание действия

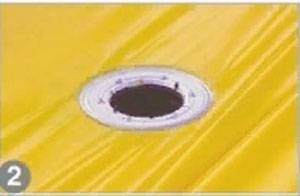

	В предварительно размеченном месте установки выполняется закрепление воронки к поверхности кровли.
	Монтируется прижимной фланец, обеспечивающий фиксацию слоя пароизоляции.
	Укладывается слой утеплителя и на его поверхности вырезается отверстие (в месте установки воронки).
	Теплоизоляция стыкуется.
	Монтируется разделительный слой и надставной элемент воронки.
	Настилается мембрана, являющаяся наружным слоем покрытия кровли, после чего монтируется оголовок.

Как сделать своими руками трубу и водосточный желоб

При изготовлении комплекта водостока мастера используют недорогие стальные листы с оцинковкой или полимерным покрытием. Кроме этого, многих привлекает тот факт, что для организации работ сварочный инвертор не нужен. Определенная часть пользователей предпочитают оцинкованную продукцию, которую потом красят в любой понравившийся цвет. Для работы понадобятся следующие инструменты:

• Резиновая и деревянная киянки.
• Ножницы по металлу и болгарка.
• Металлический уголок длиной не менее 1 метр.
• Листовая сталь толщиной 0,5-0,65 мм.
• Линейка и рулетка.
• Отрезок трубы подходящего диаметра.

Предварительный этап заключается в разметке листа на заготовки при помощи карандаша и линейки. При этом нужно определиться с формой изделия, некоторые могут выбрать прямоугольную форму. Однако в большинстве случаев мастера делают радиальный профиль. В любом случае, самодельные желоба для отвода воды с крыши и цена их заводских аналогов несопоставимы.

Технология самостоятельного производства проста и состоит из нескольких простых переходов:

• Разрезать листы по разметке ножницами для резки металла.
• Установить металлический уголок вдоль длинной стороны заготовки на 10 мм от края, и отогнуть наружу элемент вальцового соединения при помощи резинового молотка.
• Таким же образом загнуть вторую длинную сторону, только внутрь. При горизонтальном соединении фальцевые элементы будут после стыковки обеспечивать жесткость конструкции.
• Зафиксировать отрезок трубы и выгнуть на ней заготовку нужной формы.

Технология изготовления труб

Схема проста и аналогична процессу изготовления желоба. Заготовка отрезается так, чтобы с одной стороны ширина была на 10 мм уже. Это необходимо для последующей правильной стыковки элементов. После выгибания заготовки фальцевые загибы заводятся друг за друга, после чего по всей длине точными ударами киянки сформировать шов.

Изготовление сливной воронки и кронштейнов

Конструкция состоит из трех компонентов: стакана, конуса и ободка. В месте соединения два последних элемента должны быть одного диаметра. Составные части воронки также соединяются методом вальцовки, что предотвращает просачивание воды при сильном напоре при ливне. При штатной установке системы водоотлива ножницами вырезаются в желобке соответствующее отверстие.

Кронштейны выгибают из металлических полос толщиной 3-4 мм. Радиус изгиба должен быть таким, чтобы желобок лежал в нем плотно. Для прямоугольных изделий формируются соответствующие кронштейны.

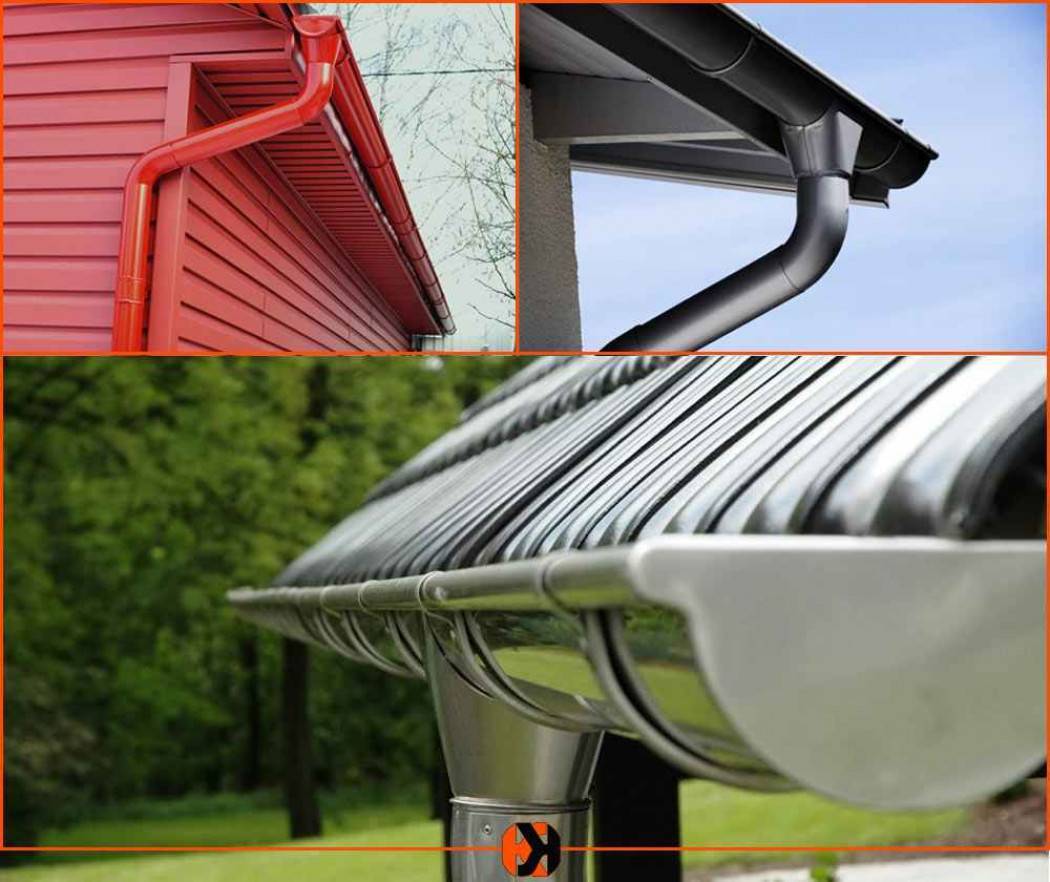

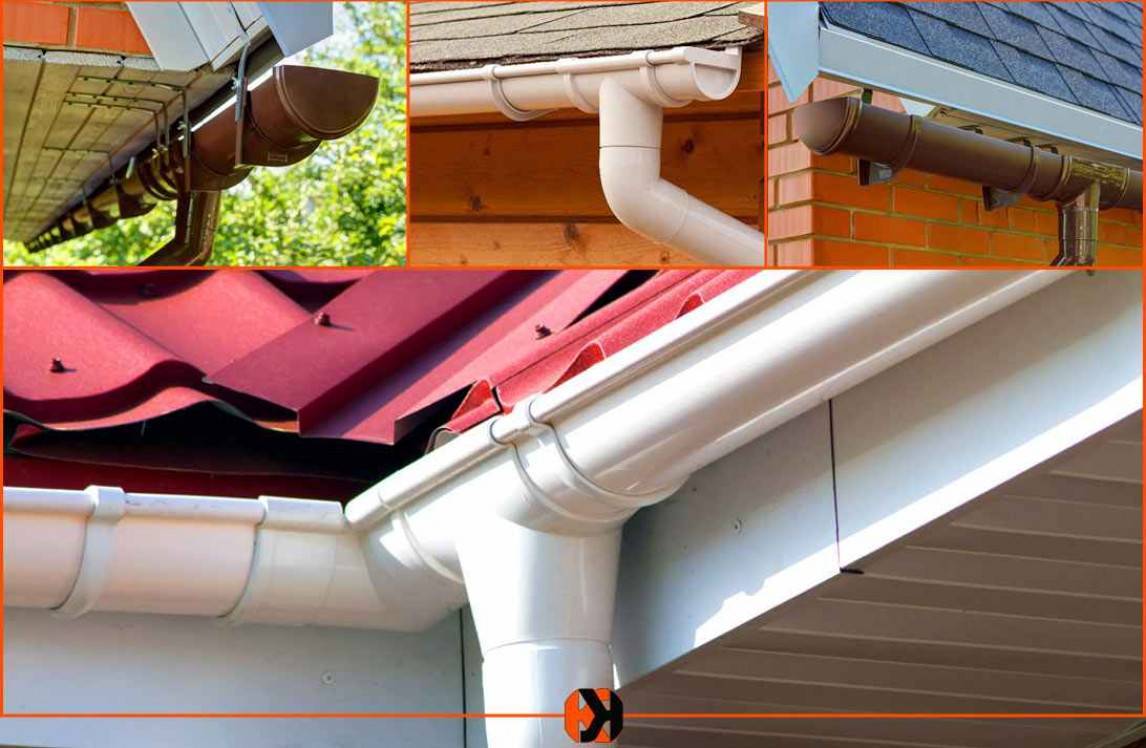

Из чего состоит водосточная система

В нее входит два основных элемента:

• желоба, они же лотки, которые устанавливаются на карнизе крыши, и основная их задача – собрать дождевую или талую воду со скатов;
• трубы, в которые попадает вода с лотков, располагаются они вертикально, и их задача – сбросить воду в ливневую канализацию.

Есть дополнительные элементы:

• воронки, через которые из лотков вода поступает в трубы:
• отводы для сборки труб, если необходимо их проложить по архитектурным выступам на здании;
• кронштейны для крепления лотков;
• хомуты для крепления труб к стенам;
• заглушки для закрытия задних торцов лотков.

Элементы водосточной системы Источник
