Способы монтажа водяного теплого пола без стяжки

Виды монтажа водяных полов

Существуют различные методы установки системы теплого водяного пола:

1. При помощи бетонной стяжки, что предполагает использование металлопластиковой или полимерной трубы, насоса, благодаря которому происходит принудительная циркуляция, а также разнообразных коллекторов, фитингов, вентилей и системы крепежей.
2. Настильным способом – данный случай имеет свои характерные особенности. Стяжка не производится, а укладка плитки производится на специально предназначенные пластины.
3. Деревянным способом, при котором установка источника тепла производится на деревянные лаги.

Водяной теплый пол

Перед началом всех работ необходимо определиться со способом установки труб. Наиболее распространены следующие способы:

• Змейкой.
• Двойной змейкой.
• Спиралью.

При помощи змейки прокладывают систему теплого водяного пола в достаточно маленьких помещениях, таких как ванные комнаты. Последний способ, то есть спиральный, используется, наоборот, в комнатах с большой площадью.

Все эти методы далее мы рассмотрим более подробно, и вы убедитесь в том, что сделать это абсолютно несложно своими руками, главное только знать основные правила и особенности.

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.

Расчет теплого водяного пола

Монтаж напольного покрытия нужно проводить так, чтобы получившаяся конструкция работала эффективно и в течение продолжительного времени.

В каждом отдельном случае расчет должен проводиться индивидуально, учитывая площадь и способ укладки контуров. Лучше всего воспользоваться одной из компьютерных программ, которые предлагаются заинтересованным пользователям. Возможен и другой вариант: обращение в одну из проектных организаций, расположенных по месту жительства.

Некоторые домашние мастера уверены, что все могут рассчитать самостоятельно, однако такая самоуверенность может быть в финале наказана неправильным прогревом помещения, когда происходит чередование теплых и холодных зон: так называемая «зебра», если расчет произведен неправильно, этот «зоопарк» исправить будет практически невозможно, так как конструкция прячется в бетонную стяжку.

Для монтажа водяного пола лучше обратится к специалисту

Если все-таки мнение хозяина о возможности правильного расчета остается неизменным, то при его проведении важно учесть:

• размеры предполагаемого напольного покрытия;
• наличие теплоизоляции:
• материал, который будет использоваться для утепления;
• тип чистового покрытия;
• размеры трубы и материал для системы теплого пола;
• температуру воды на «старте» работы;

Учет перечисленных параметров, позволяет определить:

• длину контура трубопровода;
• «шаг» трубы;
• способ укладки труб, затем заливаемых в стяжку.

Все они непосредственно повлияют на мощность теплоотдачи напольного покрытия.

Перед тем как проводить монтаж пола нужно тщательно все просчитать

Особенности укладки теплого пола под плитку

Большинство людей на кухне, в ванной и в коридоре, в виду практичности, в качестве напольного покрытия используют керамическую плитку. Это действительно очень удобно, этот материал прост в уходе, достаточно долговечен и надежен. Однако есть один неприятный момент – зимой хочется, чтобы все было теплым, а вот когда после принятия горячей ванны приходится становиться ногами на холодную плитку, мало кому это доставляет удовольствие. Поэтому верное решение – установить теплый водяной пол под плитку. Тем самым вы сможете сэкономить деньги из своего семейного бюджета на отоплении, и к тому же, все помещение будет при этом равномерно прогреваться.

Как сделать без бетонного крепления?

Монтаж системы тёплого водяного пола без бетонной стяжки состоит из нескольких последовательных этапов. Прежде чем приступать к процессу укладки, необходимо определиться, какие материалы для этого понадобятся, и рассчитать их количество, а также подготовить специальный инструмент, который будет нужен для выполнения работ.

Какие понадобятся материалы и инструменты?

Перед укладкой системы без стяжки понадобится ряд специальных инструментов. Так как бетон в данном случае не используется, то и инструментов нужно минимум. Это:

• кисти для нанесения клея;
• нож для резки матов;
• набор ключей для крепления пластиковых труб в систему водоснабжения дома.

Расчёт

Расчёт состоит из нескольких этапов:

1. Во-первых, нужно посчитать площадь помещения, чтобы выяснить количество панелей матов.
2. Во-вторых, рассчитать нужную длину труб. В данном случае есть 2 варианта:
   • Воспользоваться онлайн-калькулятором расчёта длины шлангов для системы отопления.
   • Рассчитать всё это на бумаге самостоятельно. Для этого нужно разработать схему расположения труб по спирали — от центра к краям или слева направо (от стены к стене). Расстояние между трубами должно быть в среднем от 10 до 30 см. Это уже зависит от температуры воды, подаваемой в систему. В идеале пол должен нагреваться до 23–27 градусов.

Варианты укладки и монтажа

Вариантов укладки шлангов есть несколько. Смысл трубопровода заключается в организации циркуляции воды от нагревателя. Это похоже на кровеносную систему человека, где кровь идёт по артериям от сердца, отдавая кислород. А возвращается к сердцу обеднённая, но уже по венам. Так и горячая вода отдаёт своё тепло, проходя по полу в своей непрерывной циркуляции и наполняя комнату тёплом.

Уложить шланги можно:

1. Змейкой – от нагревателя вдоль одной из стен и затем от стены к стене обратно к нагревателю.
2. Двойной змейкой – шланги с горячей и остывшей водой укладываются зигзагом от стены к стене, но параллельно друг другу.
3. Улиткой — шланг укладывают от середины помещения по спирали. При этом укладывать его нужно от середины шланга.
4. Угловая змейка или комбинированный способ.

Выбор способа укладки зависит от размера и геометрии помещения.

Прочитав инструкцию к водяному тёплому полу и имея элементарные знания в ремонте и строительстве, любой человек сможет уложить маты и трубы самостоятельно. Однако нужно иметь в виду особенности монтажа системы отопления. Они были выработаны профессионалами: знание этих правил облегчает укладку и эксплуатацию системы.

Совет
Один из первых советов любого мастера — необходимость гидроизоляции под тёплым водяным полом. Об этом ни в одном руководстве не говорится. Но в шлангах протекает горячая вода, существует приличный шанс, что когда-то она начнёт сочиться на стыках.

Чтобы она не уходила через перекрытия к соседям на нижние этажи или в подвал частного дома, нужно делать гидроизоляцию. Её выполняют из полиэтиленовой плёнки, гидроизоляционных жидких средств или простого битума.

Маты при укладке нужно фиксировать клеем. Системы боковых фиксаторов достаточно, чтобы плиты держались на основании ровно и прочно. Но плиты в углах и вдоль стен цепляются только тремя или даже двумя сторонами — лучше их приклеить. Это упростит монтаж труб — плиты не будут скользить или приподниматься.

Перед монтажом финишной отделки (ламината или другого покрытия) необходимо испытать водяной пол, включив его на несколько часов в режиме обогрева. Это позволит найти места утечки воды и устранить их.

Виды и преимущества пола без стяжки

Водяной теплый пол под ламинат без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются – деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.

Сделать теплый водяной пол под ламинат, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:

1. Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
2. Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.

Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.

Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал – гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.

Еще один современный материал – полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.

При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена – она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.

Преимущества теплого пола без стяжки в следующем:

1. Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
2. Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
3. Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
4. Может быть уложен на любое основание;
5. Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.

Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.

Читать также: Теплый пол водяной своими руками: как сделать монтаж

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Методы монтажа контура труб

Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:

• Спираль (улитка);
• Змейка;
• Двойная змейка.

Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.

Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.

В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.

После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Тёплый пол по деревянным лагам. Способ третий

Этот вариант монтажа, как и предыдущие два, начинается с фальшпола, гидроизоляции и утеплителя. Вместо фальшпола можно применить металлические уголки или рейки, на которые укладывается утеплитель.

Только теплоизолятор берется жесткий, например экструдированный пенополистирол, минвата в этом случае не подойдёт, так как будет проваливаться между уголками.

Далее используем доски толщиной 50 мм и шириной 15 или 20 см, зависит от выбранного шага трубы. Доски отдаются на пилораму, как и по второму варианту для обстругивания и выравнивания по толщине. Ещё нужно попросить у плотников, что бы они сделали на каждой доске вырез размером 2×2 см по всей длине доски. Этот вырез будет предназначен для закладывания трубы.

Доски раскладываются вплотную друг к другу, при этом у вас должно получаться вот так вот:

На планируемых изгибах трубы в доске нужно делать закругления, как показано на фото в способе №2. Так же в районе стены, где планируется провести обратную магистраль к коллектору, нужно оставлять место для неё.

А если площадь комнаты большая, это означает что контуров будет 2-3, а то и 4. Тогда места необходимо оставить ещё больше с учетом количества числа труб.

Теперь для равномерного распределения тепла в вырезы вставляется теплораспределительные пластины. На теплораспределительных пластинах можно и сэкономить, заменив их на оцинкованные листы железа. Только листы нужно правильно нагнуть. На рисунке ниже показана схема правильного изогнутого листа железа.

Вся суть заключается в том, что изгиб заправляется в канавки досок и ширина листа перекрывает всю ширину одной доски. И так на каждую доску, по всей длине. Так как длина листового железа будет не достаточна для всей длины доски, придется стыковать листы гнутого железа

Обратите внимание на место стыка, чтобы углы металла не выпирали относительно друг друга, иначе можно повредить при заправке трубы в неё. Одна сторона гнутого металла имеет угол меньше 90 градусов, она со специальным язычком, обеспечивающий жесткость и удержание трубы на своем месте

Поэтому при использовании такого метода дополнительно крепить трубу пластинами не требуется. Гнётся такой материал при помощи специального станка. Занимаются этим много организаций и индивидуальных предпринимателей.

Устелив всю площадь комнаты листовым оцинкованным железами, приступаем к укладке трубы. Здесь ничего сложного нет, нужна лишь аккуратность. Если все размеры соблюдены труба заходит в своё посадочное место без «фанатизма» и надежно сидит там.

Следующим этапом будет монтаж ДСП, OSB или другой подходящий материал и напольное покрытие.

Такой вариант исполнения водяного теплого пола без бетонной стяжки более удачный второго и особенно первого. Насчет первого мы уже с вами обсуждали, а вот насчет второго он привлекательней тем что доска используется достаточно толстая и в паре с ДСП пол точно не будет прогибаться даже при значительных нагрузках.

Варианты установки водяного контура

Перед тем, как укладывать теплый пол без насоса, нужно составить план размещения труб в помещении. Обычно каждая комната подключается к отдельной схеме, трубу при этом лучше использовать сплошную, без стыковок. Схема делается обычно в форме спирали, змейки или двойной змейки.

Схема укладки теплого водяного пола

Схема змейка – самый простой в установке и бюджетный по затратам материала, но из-за остывания теплоносителя могут возникнуть перепады температуры в различных углах помещения.

Поэтому такой вариант укладки контура в частном доме применяется в маленьких комнатах, где теплоноситель не успевает сильно остудиться. После выполнения плана необходимо выявить расстояние укладки с учетом требований проекта. Для различного типа основания расстояние может быть разным.

Укладка пола на полистирольное основание

Полистирол является знакомым всем пенопластом. Он имеет хорошие тепло-и звукоизолирующие характеристики, не деформируется и долгое сохраняет свои качества. Полистирольные плиты реализуется со стандартной толщиной 30 мм.

Устанавливается полистирольное основание – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины реализуют на расстояние 150 и 300 мм. Пластины крепятся между собой при помощи защелкивающегося замка. Если применяются универсальные пластины с выступами, контур установки труб может быть более сложным, для комфорта лучше отметить маркером.

В пазы устанавливаются алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура. На верх пластин можно класть подложку и итоговое покрытие – паркет, ламинат. Если в качестве покрытия вы выбрали плитку, то под нее нужно установить сухую стяжку – плиты ДСП, фанеру или устойчивый к влаге гипсокартон.

Деревянный настильный теплый пол

Чаще всего теплый пол кладут в деревянных домах. Деревянная конструкция может быть собрана как на базе специальных модулей, так и на реечной основе. Модульный метод укладки предусматривает применение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок или реек.

Модули крепятся между собой стандартным защелкивающимся замком. Для реечного метода необходим настил черного пола – пирог. Рейки укладываются на расстоянии, подходящим для расположения труб на корректном промежутке в соответствии с выбранным контуром.

При установке модулей или реек нужно соблюсти предварительно составленный план раскладки. На подготовленную систему модулей с пазами нужно положить стальные пластины, а в них – трубы. Твердые итоговые покрытия толщиной не менее 10 мм можно класть прямо на верх стальных пластин, уложив в них мягкую подложку для звукоизоляции.

Под укладку плитки или линолеума теплый деревянный пол нужно подготовить: положить на стальные пластины плиты гипсокартона, фанеры, ДСП, зафиксировать их, заделать стыки. Укладка покрытия осуществляется обычным способом.

Деревянные теплые водяные полы

Способов сделать водяной пол в деревянном доме «сухим» методом достаточно, но при укладке на черновой деревянный пол или на лаги, есть некоторые требования:

Первый вариант: «плавающий» пол без жесткой связки с основанием. В этом случае используются готовые модули из ДВП со сформованными желобами. Они укладываются на лаги перекрытия, между которыми уложен слой утеплителя. На ДВП кладут металлическую полосу для лучшей теплоотдачи, в ней же и закрепляют трубы.

Шаг укладки трубы может варьироваться, как и ее диаметр. Он подбирается в зависимости от необходимого количества тепла для восполнения теплопотерь помещения. В зависимости от финишного покрытия, которое вы собираетесь использовать, сверху можно укладывать или нет гидробарьер, паробарьер. Если планируете стелить мягкое финишное покрытие (линолеум или ковролин), необходимо положить гипсоволокнистый лист (ГВЛ — лучший вариант), ДСП и ОСП. Плиты с клеевой составляющей  должны иметь класс эмиссии E-1 или E-0, их толщина не менее 22 мм (для нормальной несущей способности). Эти плиты будут служить жесткой основой и, одновременно, распределителем и аккумулятором тепла.

Плавающий теплый пол — это значит, что с основой он несвязан. Решение рациональное, так как разные материалы имеют разное тепловое расширение

Те же модули для труб (или другие, с другим шагом, другой толщиной основы) можно укладывать на любое ровное основание. Их можно крепить, а можно сделать плавающие несвязные теплые полы. Плавающие полы — лучший вариант из-за разного температурного расширения различных материалов.

Второй способ: деревянная система водяного пола предусматривает установку на лаги не модулей, а межтрубных досок. Это доски разной длинны, но одинаковой толщины-ширины, из которых выкладывается разработанный ранее рисунок укладки труб. Доски тоже можно укладывать на любую ровную поверхность, но важна степень тепло- и гидро- изоляции. На рисунке представлен идеальный вариант, при котором разница температурных расширений не будет ощущаться.

Вместо готовых (или сделанных своими руками) модулей из ДСП использовать можно хорошо высушенные доски (камерная сушка не выше 8% влажности)

Третий вариант: система GRANAB, которая позволяет укладывать водяной пол «сухим» способом на любое, даже кривое и бугристое основание. Вся фишка тут в специальных модулях на регулируемых ножках. Установив и выровняв эти модули, на них раскладывают деревянные (из ДВП) блоки для труб, сверху, как обычно, металлические пластины, а в них — трубы. Далее гидро/паро защиту, в зависимости от используемого финишного покрытия, для мягких покрытий потребуется или ГВЛ или ДСП.

Это система для тех, кто не хочет выравнивать основание под укладку теплого пола

Чистовая отделка

Если контрольные измерения сделаны и произведен пробный запуск, то можно начинать укладывать керамическую плитку. Этапы отделки:

1. Готовим специальный клей для теплых полов.
2. Выкладываем аккуратно на мат, слоем 10-12 мм, не допуская повреждений кабеля.
3. Распределяем равномерно зубчатым шпателем.
4. Наклеиваем керамическую плитку, не оставляя воздушные пустоты в местах прохождения кабеля.

Справка! Клеевая смесь равномерно распределяется по плиткам. Толщина и единая плоскость контролируются строительным уровнем

Запускать самый теплый пол в работу рекомендуется спустя 3-4 недели и постепенно, наращивая мощность нагрева. Клеевой состав должен полностью высохнуть, а плитка не будет передвигаться по облицовочному полу.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Что входит в учет плана:

• план здания (с учетов всех этажей);
• материал пола, стен, окон и дверей;
• желаемая температура в обогреваемом помещении;
• расположение коллекторов и нагревательного котла;
• детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
• средняя температура окружающей среды зимой;
• наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

• Примерная площадь для 1 контура должна быть более 15 кв. м.
• В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
• Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
• Минимальный радиус загиба трубы равен 5 её диаметрам.
• Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
• План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

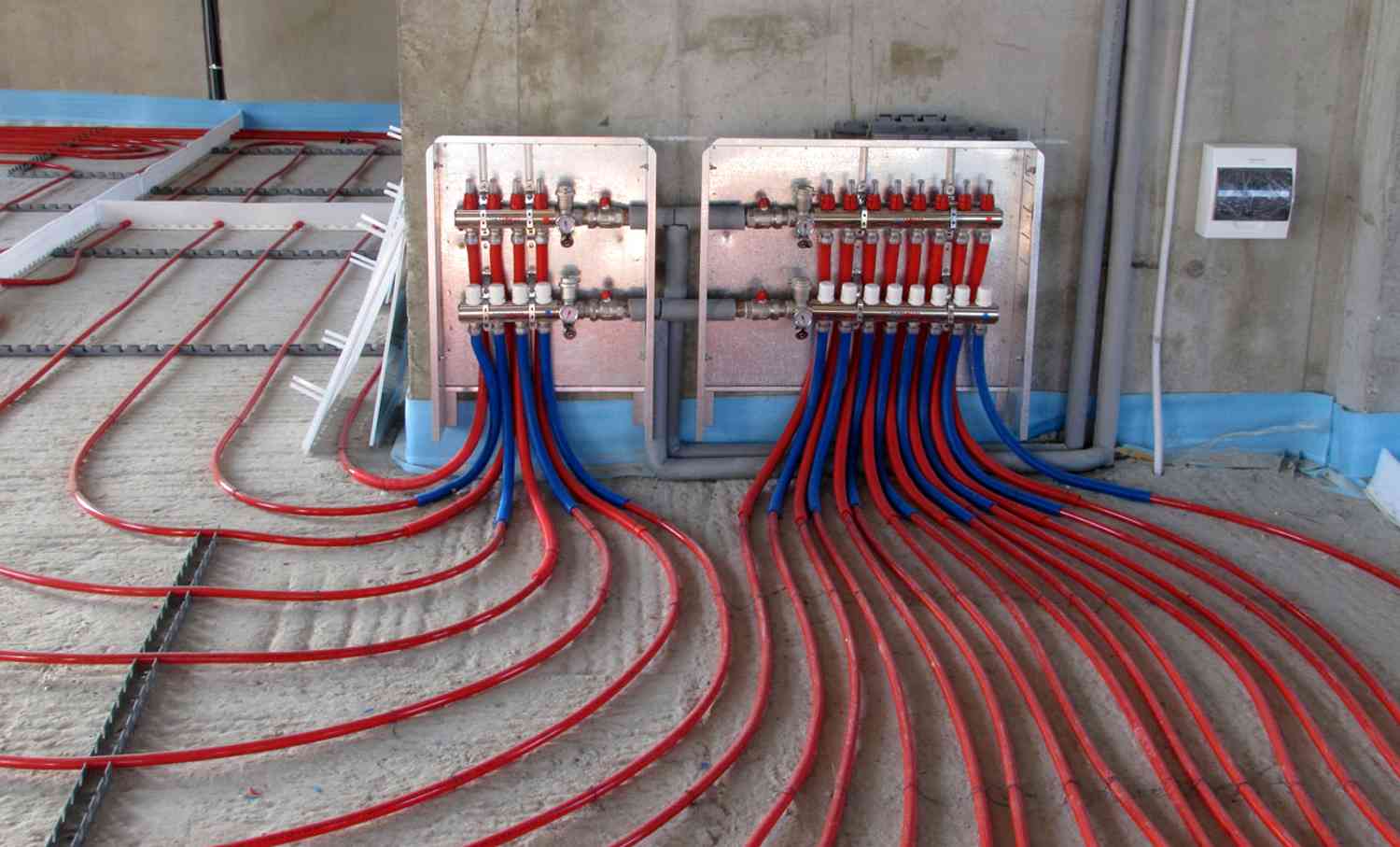

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

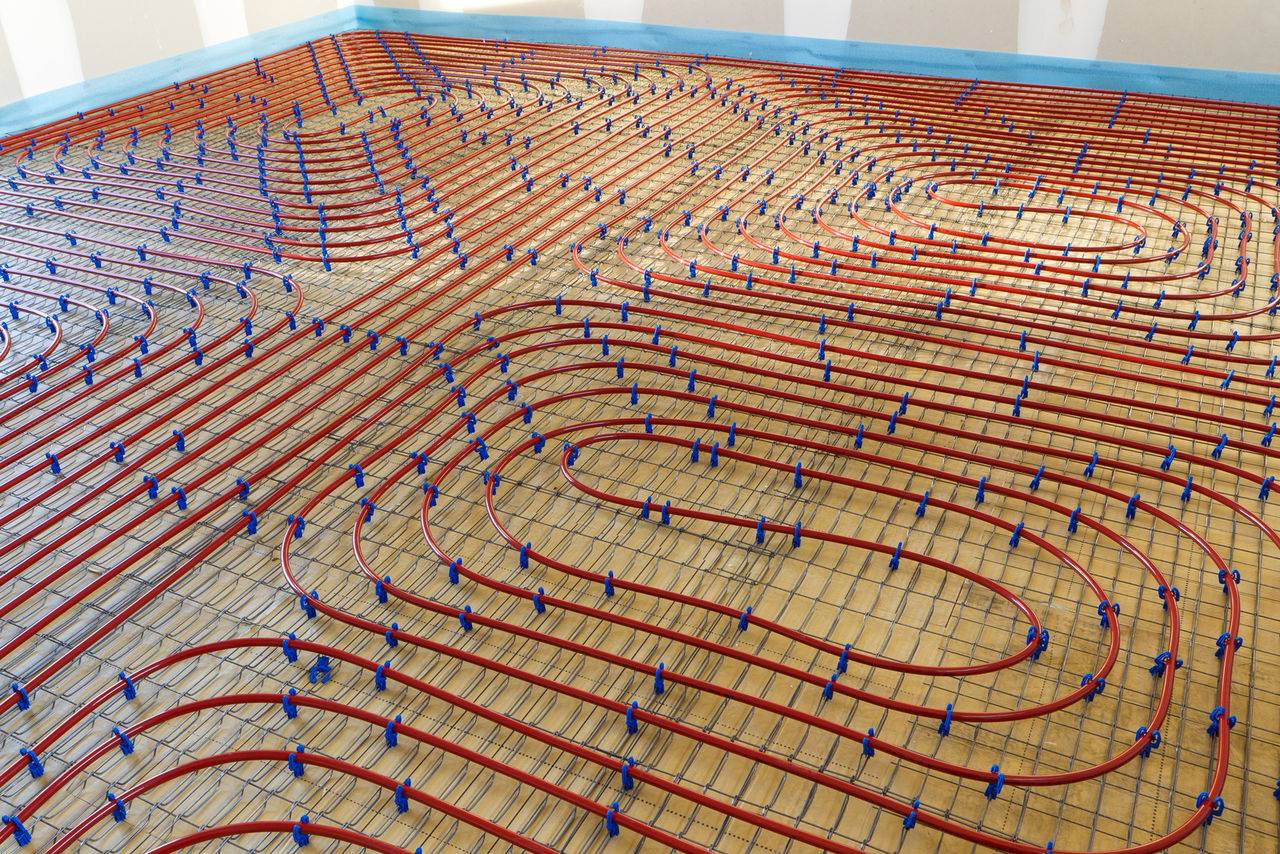

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.
