Нужно ли утепление?
В современной литературе, посвященной особенностям укладке канализационных труб своими руками, достаточно часто высказывается мнение, что утепление канализационной сети вовсе не обязательно.
Дескать, канализационные стоки сами по себе имеют относительно высокую температуру, а также постоянно находятся в движении – то есть замерзнуть канализация не может никак.
Увы, все эти теоретические выкладки никак не подтверждаются на практике -как только столбик термометра уходит «в глубокий минус», канализационные стоки, невзирая на всю свою «теплоту и подвижность» начинают промерзать, вначале – закупоривая канализационную трубу, а затем (если морозы стоят достаточно долго и температура опускается достаточно низко) приводя к порыву канализации.
Так к прекращению функционирования канализации, что само по себе неприятно, добавляется еще и разлив канализационных стоков во внешнюю среду.
Теплоизоляция: насущная необходимость или перестраховка
Грунт промерзает практически во всех наших широтах. Если трубопровод с жидким содержимым окажется в промёрзшей земле, его, скорее всего, разорвёт. Кроме того, непосредственный контакт с холодной почвой или воздухом ведёт к значительным теплопотерям. Часть тепловой энергии будет напрасно расходоваться на обогрев окружающей среды и не доходить до пункта назначения.
В домах котельная зачастую находится вне основного помещения, и теплоносителю приходится преодолевать некоторое расстояние, прежде чем попасть в радиаторы. Маршрут магистрали может проходить по чердаку, подвалу или неотапливаемому коридору.
Утрата части энергии ведёт к необоснованным затратам и чрезмерному износу оборудованияФОТО: torufix.ee
Система канализации также очень зависима от температуры. Даже если магистраль проложена по всем правилам, с необходимым уклоном, внутри труб образуется налёт, который при промерзании может закупорить систему и привести к разрыву трубы. Таким проблемам подвержены не только централизованные системы, но и автономные сооружения с септиком.
В трубах водопровода постоянно находится вода. Она начинает циркулировать при открытии крана, а в остальное время может превратиться в лёд в промерзающей почве.
Так что о перестраховке нет и речи. Теплоизоляция – это действительно необходимая процедура, которой не стоит пренебрегать, если вы не хотите постоянно заниматься ремонтов инженерных сетейФОТО: vodakanazer.ru
Теплоизоляция стоков: экономический эффект

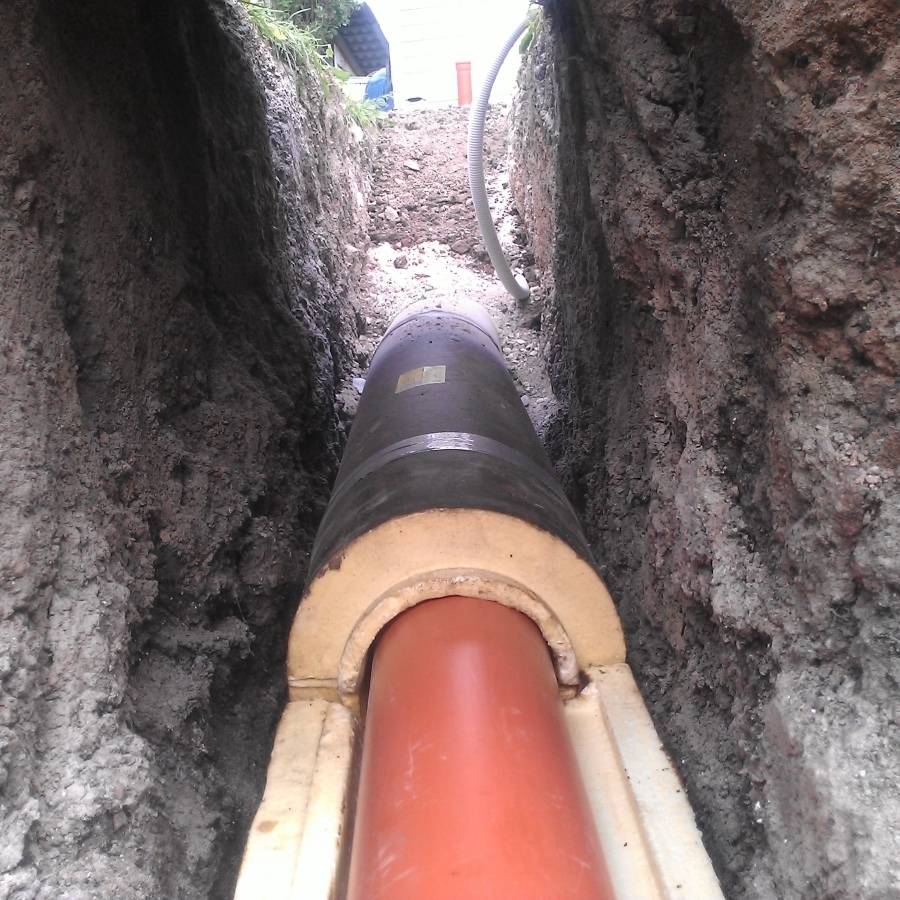

Как правило, внешняя канализация прокладывается скрытым способом – в траншее. Это, в первую очередь, обусловлено принципом работы системы водоотведения: в большинстве случаев она – самотечная.
Поэтому для нормального прохождения стоков требуется перепад высот на всех участках трубопровода в направлении центральной очистной установки. Но факторы предохранения труб от механических повреждений и замерзания также играют свою роль.
4.8. Наименьшую глубину заложения канализационных труб необходимо принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать, для труб диаметром до500 мм- на0,3 м; для труб большего диаметра — на0,5 мменее большей глубины проникания в грунт нулевой температуры, не менее0,7 мдо верха трубы, считая от отметок поверхности земли или планировки. Наименьшую глубину заложения коллекторов с постоянным (малоколеблющимся) расходом сточных вод необходимо определять теплотехническим и статическим расчетами…
Трубопроводы, укладываемые на глубину0,7 ми менее, считая от верха трубы, должны быть предохранены от промерзания и повреждения наземным транспортом.
Однако это требование СНиПа предполагает, что утепление наружной канализации не проводилось.
Если такие факторы, как глубина прокладки канализации и защита от механических повреждений допускают, термоизоляция позволяет располагать трубопроводы канализации на меньшем расстоянии от уровня земли. Это значительно сокращает объемы земляных работ и облегчает производство ремонта в случае необходимости.
Теплоизоляционные материалы для труб
Утеплители для труб – кожухи из изоляционного материала с низким коэффициентом теплопроводности. Подобрать их можно по специальным таблицам размеров, в которых соотнесены диаметры труб и толщина теплоизоляции. Качественный утеплитель должен быть прост в монтаже, устойчив к негативным внешним факторам, герметичен, влагостоек, пожаробезопасен. Также важен диапазон рабочих температур.
Трубные утеплители из стекловаты
Утеплители из стекловаты чаще всего используют для изоляции металлопластиковых труб. К их достоинствам относят:
- легкость;
- устойчивость к химическим воздействиям;
- пожаробезопасность;
- устойчивость к размножению микроорганизмов.
Существенный недостаток трубной теплоизоляции из стекловаты – низкая влагостойкость. Из-за этого ее дополнительно защищают рулонными материалом – стеклотканью, полиэтиленом, рубероидом. Процесс трудоемкий и затратный. Также не подходит стекловата для утепления подземного водопровода. Это обусловлено ее низкой упругостью: сжатый материал не восстанавливает свою форму и теряет эксплуатационные свойства.

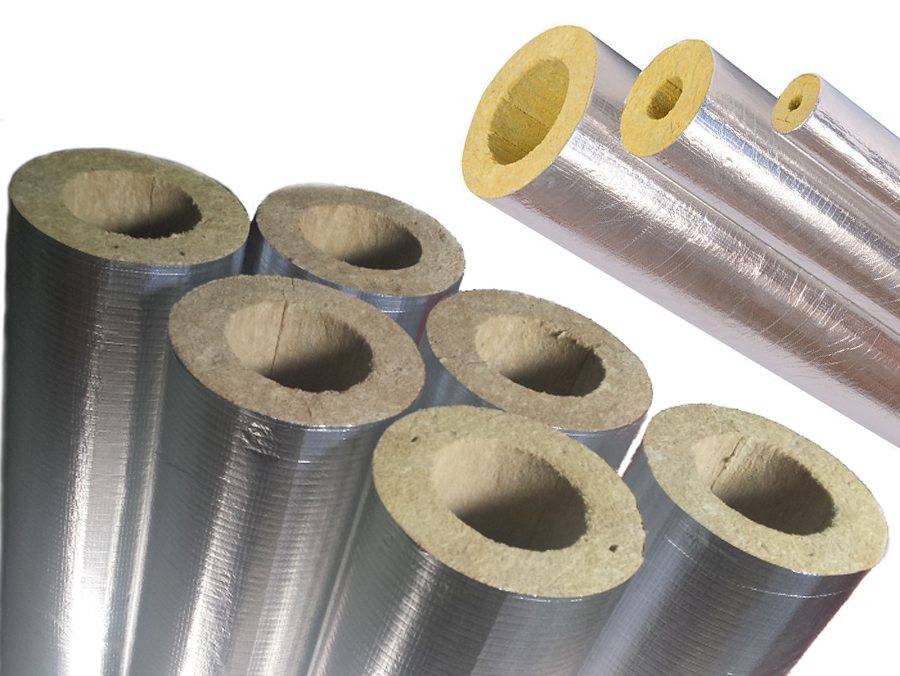

Теплоизоляция из базальтового волокна
Базальтовые утеплители выпускают в виде обычных или фольгированных цилиндров, полуцилиндров, теплоизоляционных тройников, колец, отводов. Цена на такие изделия высока, но они:
- удобны в работе;
- экологичны;
- эффективно сохраняют тепло;
- устойчивы к воздействию влаги;
- устойчивы к деформациям;
- безопасны для окружающей среды;
- могут быть использованы для изоляции канализации, труб отопительной системы.
Базальтовые трубные утеплители широко используют не только в частном домостроении, но и в промышленности.

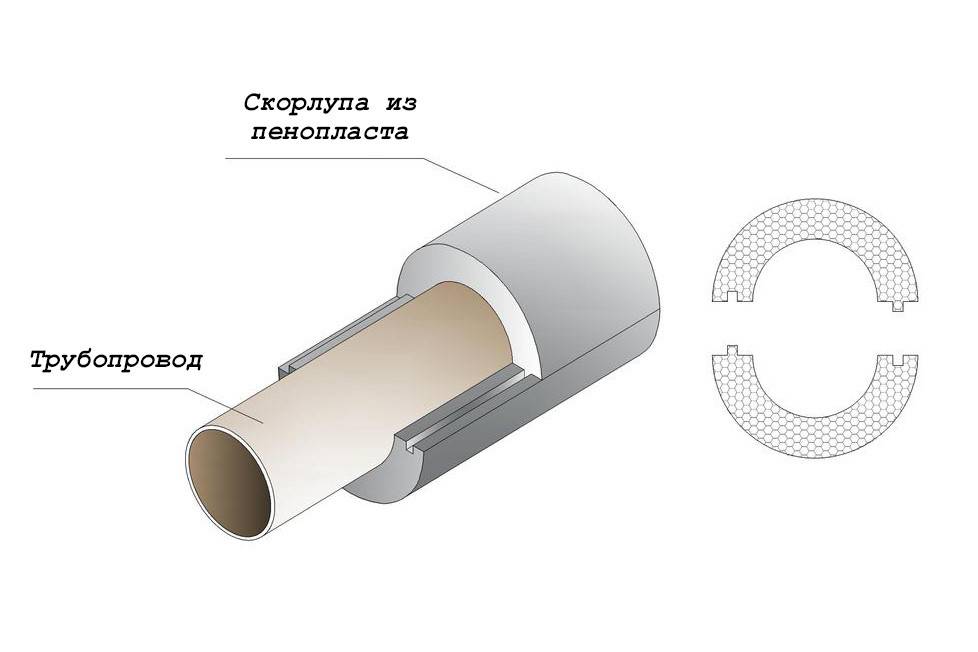

Трубная изоляция из пенопласта (пенополистирола)
Такой утеплитель-скорлупа состоит из полуцилиндров, которые стыкуют вокруг трубы «в замок». Дополнительно их фиксируют монтажным скотчем.
Достоинства изоляционного материала:
- устойчив к гниению;
- выдерживает мороз до – 50°C;
- в пенопластовой скорлупе трубы не промерзают, не покрываются конденсатом;
- полуцилиндры соответствуют диаметрам водопроводных труб, имеющихся в продаже;
- обладает высокой герметичностью;
- сохраняет постоянство структуры;
- сегменты из пенополистирола можно использовать многократно.
К недостаткам пенопласта относят подверженность механическим повреждениям и наличие в составе токсичного стирола. Элементы из пенополистирола можно корректировать по размеру с помощью ножовки.
Вспененный полиэтилен и каучук
Еще один вариант теплоизоляции водопроводных труб – защита из вспененного полиэтилена и каучука. Это материалы с мелкоячеистой структурой. Множество закрытых ячеек заполнено воздухом. В результате защита для труб:
- прекрасно сохраняет тепло;
- не пропускает пар;
- обеспечивает дополнительную шумоизоляцию при движении воды в коммуникациях;
- не впитывает влагу;
- не взаимодействует с химическими веществами;
- обладает высокой эластичностью;
- подходит для изоляции полимерных и металлических труб.
Основной недостаток материала – горючесть – сведен практически на нет благодаря включению в состав антипиренов. Самые известные торговые марки: Энергофлекс и Термофлекс (вспененный полиэтилен), K-FLEX (кафлекс, вспененный каучук).

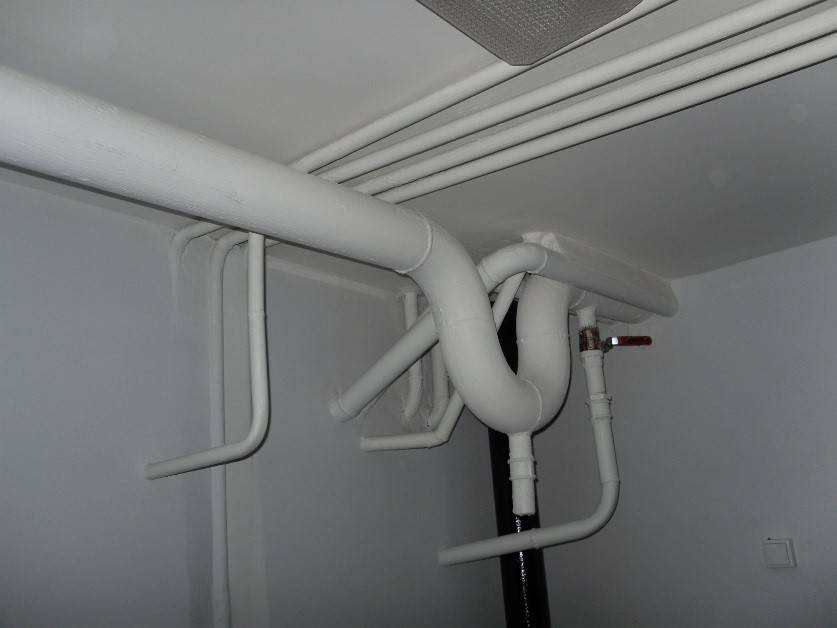

Возможности жидкой теплоизоляции
В качестве жидкой теплоизоляции для труб выступает специальная краска на основе полимеров. Даже тонкий ее слой устойчив к повреждениям, снижает теплопотери, предотвращает образование конденсата и участков коррозии на поверхности водопровода. Термокраска – влагостойкий, нетоксичный, пожаробезопасный материал. При необходимости ее можно удалить на определенном участке и нанести новый слой.
Обычно теплоизоляционную краску используют для защиты открытых коммуникаций. Она придает им аккуратный вид. Если стандартное белое покрытие излишне контрастирует с фасадом дома, состав колеруют. Допустима комбинация теплокраски с другими изоляционными материалами для труб.
Как утеплить трубу на улице ↑
Если нет возможности заглублять канализационную трубу, или проложить ее хотя бы на минимальной глубине в вырытых траншея, тогда применяют наземную сеть канализационного трубопровода.
Такие системы встречаются в регионах вечной мерзлоты, повышенного уровня грунтовых вод, а также там, где преобладают скалистые порода земли.
Наиболее всего эффективным способом утепления канализационных труб на улице является как раз именно комбинированный способ утепления.
Важно! И не просто следует совмещать два или три типа теплоизоляционного материала, но лучше всего применить также обогревательный кабель, запитывающийся от электричества. Сам по себе кабель, конечно же, имеет изоляцию, но для ее улучшения и прочности, все же кабель следует защитить с внешней стороны
Сам по себе кабель, конечно же, имеет изоляцию, но для ее улучшения и прочности, все же кабель следует защитить с внешней стороны.
Существует три вида таких кабелей:
- саморегулирующийся;
- резистивный;
- зональный.
Саморегулирующийся электрокабель – это просто находка для владельцев автономной канализации с наружными ее участками над землей или на земле.
Ведь он надежно защищен от перегрева, при этом может быть постоянно быт подключен к электроэнергии и иметь потрясающую теплопроводность.
Фото: конструкция саморегулирующегося кабеля
Резистивный кабель, напротив, должен быть установлен с дополнительными терморегуляторами, иначе его поломка скоро не заставит себя долго ждать.
Хотя он и не может самостоятельно подстраиваться под колебания температурного режима, все же его использование в качестве обогрева канализационных труб считается наиболее дешевым и оптимальным способом.
Зональный кабель применяют исключительно для небольших участков трубопровода, поэтому для обогрева труб на улице такой кабель нужен постольку поскольку.
Скорее всего, он будет полезен на участках канализационного трубопровода, проходящего в подвальных помещениях.
Важно! Одной обмотки электрокабелем канализационных труб для их утепления не достаточно. После того как вы обмотали кабель и проверили его работу, следует продолжить теплоизоляцию специальными утеплительными материалами в несколько слоев
Это существенно повысит эксплуатационные сроки всей системы канализации в зимний период.
Есть несколько способов прикрепления и монтажа кабеля к канализационной трубе:
- односторонняя прямолинейная установка кабеля к трубе (Рис.1);
- двухсторонняя прямолинейная установка кабеля к трубе (Рис.2);
- обмотка по спирали кабеля по поверхности трубы (Рис.3).
Фото: способы прикрепления и монтажа кабеля к канализационной трубе
Расстояние между крепежами при фиксировании электрокабеля к поверхности канализационной трубы должно соблюдаться не менее и не более 200 мм.
Обыкновенным скотчем здесь пользоваться не стоит, ведь от нагрева кабеля и соприкасания с ним, простой скотч просто расплавится.
Для монтажа кабеля на канализационную трубу используют следующие крепежные материалы:
- специальный синтетический бандаж для кабеля;
- специальный стальной бандаж для кабеля (только для электрокабелей с минеральной изоляцией);
- термостойкий скотч;
- стяжные ленты.
Эти материалы легко приобрести в том же магазине, где и кабель. Самым главным правилом при монтаже обогревающего кабеля для канализационных труб – это недопущение перекрещивания кабеля при его укладке.
Если в вашей местности морозы не такие уж и сильные зимой, но возможности копать траншеи нет, тогда можно воспользоваться обыкновенными пенящимися материалами, без прокладки кабеля.
Поэтому в случае с наружной канализацией на улице, нужно хорошенько продумать ее утепление, ориентируясь на морозы зимой в вашем регионе или области.
Утепляем трубы канализации в частном доме, а также водопровода или отопления своими руками? На улице и в доме +
На сегодняшний день очень популярным является проживание в собственном загородном доме или коттедже. Достоинствами отдельного проживания выступает возможность оригинально обустроить каркасный дом, возвести его по собственному проектному плану, и по своему усмотрению сделать ландшафтный современный дизайн.
В данном жилье особое внимание стоит обратить на правильное устройство канализации и водопроводной системы. Ниже мы рассмотрим более подробно, как утепляют канализационные трубы в частном доме
По своему усмотрению вы можете либо своими руками провести трубы канализации, либо купить готовую специальную очистную станцию воды. Но нужно учесть, что также немало важным будет позаботиться и о трубопроводе в целом. Для более эффективной работы канализации в каркасном доме, стоит качественно поработать над утеплением канализационных труб.
Утепление канализационных труб своими руками нужно проводить в таких регионах, в которых часто бывают пониженные температуры, из-за которых может замерзнуть почва.
Именно поэтому в целях предупреждения неприятных ситуаций, стоит позаботиться о надежном и качественном утеплении канализационных труб. Для хорошей работы канализационной системы, необходимы будут сооружения для бытовых стоков.
Можно утеплить трубы в момент их установки. В северных регионах, как правило, используют для канализации полипропиленовые трубы. Они достаточно прочные и способны выдержать пониженные температуры.
Ниже рассмотрим несколько методов утепления канализационных труб
Схема прокладки
1) Прокладывать трубопровод ниже уровня промерзания грунта; т.е. прокладка трубопровода идет на расстоянии 10 см от слоя промерзания грунта. Данный способ достаточно трудоемок и стоимость строительства существенно увеличится. Помимо этого, стоит учитывать, что при возникновении аварийной ситуации, придется раскапывать целую траншею, а после устранения неполадок снова ее закапывать. Данный вариант скорее подойдет для людей, имеющих у себя на участке специальную технику или экскаватор;
2) Применять электрокабели; данный вариант предполагает прокладку кабелей внутрь трубы, который будет закреплен на внешней поверхности всего трубопровода. Для проведения таких работ необходимо подготовить траншею с глубиной не менее 0,5 м. Обычно, выход канализационных труб в каркасном доме базируется на небольшой глубине, для этого можно применить два метода:
- основной базовый участок труб устанавливать глубоко;
- утеплить канализационную систему на выходе прокладкой греющего кабеля.
Такой подход позволит утеплить трубу под землей, не принимая во внимание погодные условия. Но и у второго варианта есть свои минусы:
- высокая стоимость кабелей;
- для работы такой системы необходима будет электроэнергия, а это приведет к увеличению затрат;
- для поддержания тепла, вокруг труб необходимо будет установить кожух из рубероида;
Потребуется непрерывная и постоянная подача электричества!
3) Использовать всевозможные теплоизоляционные материалы. Данный вариант считается наиболее проверенным и надежным. При таком методе необходимо утеплить трубы дома специальными материалами – паклей либо минеральной ватой.
Утепление канализационных труб своими руками из пакли будет работать в течение долгих лет, а если укладку обработать специальной масляной краской – то еще дольше. Более эффективно и надежно утеплять канализационные трубы минеральной ватой.
Для этого нужно применять материал толщиной не менее 5 см. Не забывайте, что минеральная вата требует дополнительной обработки гидроизоляционным специальным составом или кожухом из рубероида.
Как утеплить трубы на улице
Утепление водопроводной трубы
Водопровод в каркасном доме стал неотъемлемой частью нашего повседневного быта. Без данной коммуникации в доме будет не комфортно. Но для большинства жителей каркасных домов существует некоторая проблема в зимний период – это замерзание воды в трубах водопровода. Чтобы избежать данной неприятности необходимо лучше утеплить трубу и защитить от мороза специальными материалами.
При выборе утепления обычными материалами (минеральная вата или пенопласт), укладку необходимо выполнять ниже слоя промерзания грунта. Слой теплоизоляционного материала укладывается определенной толщиной, которую рекомендует поставщик.
Важный момент, при установке трубопровода — его необходимо уложить в специальный короб. Благодаря этому, получится дополнительная защита, и теплоизоляционный материал будет служить дольше.
Области применения утеплителей вспененного полиэтилена
В связи с тем, что все трубы, производимые для бытовых инженерных коммуникаций, изготавливаются из материалов, имеющих высокую теплопроводность, таких как сталь, стеклопластик и полимеры, их промерзание происходит достаточно быстро. Поэтому их утепление просто необходимо.
Жидкость, находящаяся в неутепленных трубах, при замерзании и переходе в твердое агрегатное состояние не только способна создать в канале пробку, которая замедлит или полностью остановит поток. Все может быть и гораздо хуже – расширение льда обладает таким потенциалом «мощности», что даже толстые металлические стенки не выдерживают – трескаются или лопаются.
Вода при замерзании значительно расширяется в объеме, что часто приводит к деформации и прорыву труб
Большинство аварий на центральных трубопроводах происходит именно по причине недостаточности термоизоляции. Поэтому, учитывая чужие ошибки, не стоит экономить на этом материале, чтобы не заплатить гораздо большую сумму на восстановление поврежденных или даже полностью вышедших из строя систем.
Даже если трубопроводы заглублены ниже уровня промерзания грунта, термоизоляция все равно нужна – чтобы не допустить ненужных тепловых потерь
Магистрали, прокладываемые в траншеях, вырытых в земле, обычно монтируются ниже уровня промерзания грунта. Однако, трубопроводы горячего водоснабжения и отопления, проводимые таким способом, также требуют эффективной термоизоляции, которая будет препятствовать потерям тепла транспортируемого теплоносителя или горячей воды, что позволяет максимально сохранять их температуру на всех этапах доставки потребителю. В этих же целях и аналогичным образом утепляют трубы подачи и обратки в котельной, если она расположена в отдельном неотапливаемом помещении, а также на участках их прохода через другие «холодные» комнаты.
Практически все материалы, используемые для теплоизоляции, обладают также и звукоизоляционными качествами, поэтому их достаточно часто используют для подавления шума, который производит вода, проходя по трубам в жилых помещениях.
Не обходится без установки термоизоляции и монтаж систем кондиционирования
Необходим утеплитель и для труб систем кондиционирования и холодного водоснабжения. В этих случаях он предназначается для предотвращения обильного образования конденсата, который может появиться из-за перепадов температур между трубами и воздухом, что неизбежно приведет к преждевременному износу системы или разрушению соединительных узлов. Теплоизоляционный же материал нивелирует это явление, продлевая срок безаварийной эксплуатации не только самих труб, но и приборов, к которым они подключены.
Предизоляция труб
Ещё один способ – использование изготовленных на заводе труб с теплоизоляцией. Внешне они представляют собой две трубы с проложенной между ними теплоизоляцией на основе различных материалов.
Выбор материалов для утепления трубопроводов достаточно широк. И если нет навыков и знаний в этом вопросе, то лучше обратиться к соответствующим специалистам. Халатность в этом вопросе может привести к серьёзным последствиям в дальнейшем. Допущенные ошибки могут выявиться не сразу, иногда по прошествии нескольких лет эксплуатации объекта.
Альтернативные материалы для теплоизоляции канализационных труб
Помимо привычных и широкодоступных теплоизоляторов, для утепления бытовых сетей наружной канализации используют также следующие весьма эффективные материалы:
- Фольгоизол – экологически безопасный, влагоустойчивый и долговечный утеплитель. Используется он в разных климатических условиях и нашёл применение во всех отраслях промышленности (в том числе – и пищевой). Представлен такими видами:
- фольгоизол СРФ, представляющий собой стеклоткань, склеенную полиэтиленовой плёнкой (часто – отходами плёнки) с алюминиевой фольгой; и
- фольгоизол ФГ – гидроизоляционный материал, битумно-полимерный вяжущий слой которого прочно соединён с рифлёной фольгой из алюминия.
- Каменная вата. Основа – горные базальтовые породы, связанные битумными, синтетическими или композитными связующими. Свойства:
- прочная;
- долговечная;
- негорючая;
- водостойкая.
Каменная вата и метод ее монтажа
- Стекловата. Волокнистый объёмный материал, изготовленный из сырья для производства стекла или из стеклянных отходов.
- упругая;
- прочная;
- термостойкая;
- не впитывает воду;
- имеет малый мес.
Помните, что стекловата требует аккуратного обращения!
От того, как будет произведена теплоизоляция труб канализации, во многом зависит срок безаварийной службы системы. На окончательный выбор оказывают влияние и сложность проекта, и финансовые возможности, да и другие немаловажные факторы. Каково бы ни было ваше решение, от аккуратности и добросовестности обустройства теплоизоляции во многом будет зависеть итоговый результат.
Обогрев нагревательным кабелем
Использование нагревательных кабелей, по мнению многих специалистов, является наилучшим способом защиты от замерзания. Это касается территорий, в которых температура зимой ниже -15˚С.
Процедура монтажа тоже элементарна. Кабель следует пропустить в трубе или сверху нее. В сеть он включается с использованием УЗО и соответствующего автоматического выключателя.
Для получения наилучшего результата кабель желательно прокладывать в несколько рядов или же по спирали. Крепится он алюминиевым скотчем. Поверх него обязательно монтируется слой утеплителя.
Обращаем внимание! При обогреве пластиковых труб их желательно проклеить фольгой или алюминиевым скотчем. Это обеспечит наиболее равномерное распределение тепла
Для обогрева канализационной магистрали могут быть использованы 2 типа кабеля – обычный и саморегулирующийся.
Обычный или резистивный кабель будет стоит дешевле, но он потребляет большее количество электроэнергии. Именно поэтому стоит подумать об использовании второго варианта.
Саморегулирующийся кабель потребляет заметно меньше электроэнергии. В процессе работы он нагревает лишь те участки, на которых температура опустилась ниже определенного значения. После прогревания участка питание отключается и электричество не потребляется.
Советуем почитать:
- Глубина прокладки канализационных труб;
- Как проложить наружные канализационные трубы;
- Как соединять канализационные трубы.
https://youtube.com/watch?v=5o-O9vqSoss
Для чего нужно утеплять трубы
Тема утепления труб достаточно обширна. Остановимся на основных аспектах, имеющих наиболее широкое практическое значение:
- Защита от промерзания.
В районах, где температура опускается ниже нуля, при проектировании необходимо учитывать возможность замерзания трубопроводов. Основным способом защиты в таких районах обычно является укладка трубопроводов в землю – ниже глубины промерзания для данного района.
Однако не всегда целесообразно закапывать трубы на достаточно большую глубину. Теплоизоляция для труб позволяет в этом случае уменьшить глубину закапывания или вовсе отказаться от проведения трубопровода под землёй.
Промерзание труб — Фото 02
Помимо этого, даже если основная трасса трубопровода проходит ниже глубины промерзания, то в районе потребителей и источников трубопровод выходит на поверхность. Также имеется часть трубопроводов, расположенных непосредственно на поверхности, проходящих по сооружениям, либо расположенных в неотапливаемых или недостаточно отапливаемых помещениях.
Недостаточно утеплённые трубопроводы могут подвергнуться замерзанию, трубы при этом могут лопаться. И хотя современные материалы (полипропиленовые трубы, к примеру) не боятся замерзания – поступление носителя по ним прекратится. Потребуется искать замёрзшее место, отогревать его. А если доступ к трубопроводу ограничен (скажем, под землёй), то замёрзшая труба начинает доставлять серьёзную проблему.
- Улучшение характеристик дымоходных труб.
Вторая по популярности причина для утепления труб. Утепление дымоходной трубы позволяет улучшить её характеристик, продлить срок службы. Как известно, основная характеристика дымоходной трубы – тяга. Для хорошей тяги труба должна быть прогретой. Тёплая труба способствует силе тяги.
Утепление дымоходной трубы — Фото 06
Помимо этого у многих современных котлов отводные газы имеют малую температуру, труба или долго прогревается, или вообще не может прогреться. В этом случае от соприкосновения отработанных газов с холодной поверхностью трубы образуется конденсат. Конденсат от недогоревшей сажи химически активен, он вступает в реакцию с материалом трубы, в результате срок службы сокращается.
Чтобы избежать этого – на дымоходные трубы делают теплоизоляцию, чем ускоряется прогрев.
- Уменьшение теплопотерь или холодопотерь.
Ещё одна из причин теплоизоляции труб – уменьшение теплопотерь несущей жидкости. В первую очередь это касается систем отопления. Хорошо утеплённые теплопроводы минимизируют тепловые потери на трассе. Таким же образом уменьшают тепловые потери при прохождении теплопроводов по неотапливаемым помещениям.
Уменьшение теплопотерь актуально не только при подаче тепла с ТЭЦ или котельных, это касается различных узлов автомашин, кораблей и иной техники.
То же касается холодопотерь. К примеру, трубы холодильников, кондиционеров, по которым перекачиваются различные фреоны.
- Защита от конденсата.
Утеплитель для труб также используют с целью защитить трубу от образующегося в ней или на её поверхности конденсата.
На этом остановимся. Основные практические значения обозначены.
Утепление трубы канализации в грунте с помощью электрокабеля
По мнению экспертов, это самый эффективный способ предотвращения выхода из строя трубопровода наружнойканализации для тех регионов, где зимой на улицетемпература часто опускается ниже отметки -15˚С. Монтаж системы обогрева достаточно прост: кабель укрепляется поверх трубы или пропускается внутри неё. К сети он подключается через автоматический выключатель и устройство защитного отключения.
Для достижения необходимого эффекта, снаружи кабель можно прокладывать одной либо несколькими нитями, по спирали или волнистой линией. Фиксируется электрокабель с помощью алюминиевого скотча. Всю эту конструкцию в обязательном порядке необходимо покрыть слоем теплоизоляции, особенно если она будет прокладываться в земле.
Схема укладки электрического кабеля для обогрева канализационных труб
Сегодня на рынке присутствуют два вида греющего электрокабеля: обычный (резистивный) и саморегулирующийся. Хоть первый вариант дешевле, его эксплуатация вызывает высокие расходы электроэнергии. Поэтому даже зная, как утеплить в частном доме канализацию с помощью резистивного греющего кабеля, следует задуматься о том, не лягут ли предъявляемые к оплате счета за «свет» тяжким бременем на семейный бюджет.
Схема устройства саморегулирующегося кабеля для подогрева труб
На этом фоне саморегулирующийся кабель выгодно отличается существенно меньшим уровнем потребления электроэнергии. Он обогревает лишь те участки трубопровода, температура которых стала меньше определённого минимального значения. После того, как этот параметр вернётся в рабочий диапазон, конкретный сегмент кабеля перестанет потреблять электричество.
Требования к утеплителю
Поистине качественный материал должен обладать следующими особенностями:
- с ним должно быть легко работать;
- эксплуатационный срок должен исчисляться не 1-2 сезонами;
- утеплитель должен быть не горючим;
- обладать повышенной герметичность и влагостойкостью, так как образование конденсата неизбежно;
- ну, конечно же, доступная цена.
Хотя последний критерий скорее субъективен.
Рассматривая утеплитель с точки зрения технологических особенностей, то тут есть и свои требования:
- он должен иметь низкие показатели по теплопроводности;
- за счет своей структуры, материал обязан удерживать тепло;
- так как все-таки канализация является специфической системой, то утеплитель не должен бояться воздействия агрессивных химических веществ;
- он должен самостоятельно, без дополнительных слоев, суметь поддержать температуру на необходимой отметке круглый год;
- если канализационная система сделана из металлических труб, то есть риск появления коррозии, а значит, опоясывающий материал также должен быть стойким к такому процессу (кстати, это одна из причин, почему для современных водопроводов используют металлопластиковые трубы).
Данные правила выбора предназначены для того, чтобы человек сумел подобрать качественный утеплитель, который будет способствовать поддержанию системы в исправном состоянии долгие годы.
Выбор теплоизоляционного материала
Выбор того или иного утеплителя напрямую зависит от поставленной задачи, на ее основании определяются оптимальные характеристики материала. Для инженерных сетей квартиры или загородного дома достаточно оперировать следующими показателями:
- диаметром трубной арматуры;
- толщиной стенок;
- условиями эксплуатации;
- температурным режимом.
Определиться с типоразмерами наиболее распространенных термоизоляторов, можно воспользовавшись представленной ниже таблицей (Ду – обозначение условного прохода).
| Медь | Сталь | ПНД | d изоляции (внутренний) | |||||
| дюймы | Ду* (мм) | дюймы | Ду* (мм) | наружный d (мм) | d (мм) | Полиэтилен | Каучук | Минеральные гильзы |
| ¼ | 4 | 6 | ||||||
| 5/16 | 6 | 8 | ||||||
| 3/8 | 8 | 1/8 | 6 | 10,2 | 10 | 10 | ||
| ½ | 10 | 12 | 12 | 12 | ||||
| 5/8 | 10 | ¼ | 8 | 13,5 | 15 | 15 | ||
| ¾ | 15 | 3/8 | 10 | 17,2 | 16 | 18 | 18 | 18 |
| 20 | 20 | |||||||
| 7/8 | 20 | ½ | 15 | 21,3 | 22 | 22 | 21 | |
| 1 | 25 | 25 | 25 | 25 | ||||
| 1 1/8 | 25 | ¾ | 20 | 26,9 | 28 | 28 | 28 | |
| 30 | 32 | 32 | 32 | |||||
| 1 3/8 | 32 | 1 | 25 | 33,7 | 35 | 35 | 35 | |
| 38 | 40 | 40 | 38 | |||||
| 1 5/8 | 40 | 1 ¼ | 32 | 42,4 | 42 | 42 | 42 | |
| 44,5 | 45 | 45 | 45 | |||||
| 1 7/8 | 1 ½ | 40 | 48,2 | 48 | 48 | 48 | ||
| 50 | 50 | |||||||
| 2 1/8 | 50 | 54 | 54 | 54 | 57 | |||
| 57 | 57 | 57 | 57 | |||||
| 2 3/8 | 2 | 50 | 60,3 | 60 | 60 | 60 | ||
| 2 ½ | 63,5 | 63 | 64 | 64 | 64 | |||
| 70 | 70 | 70 | 70 | |||||
| 2 7/8 | 65 | 2 ½ | 65 | 76,1 | 75 | 76 | 76 | 76 |
| 3 ½ | 80 | 3 | 80 | 88,9 | 90 | 89 | 89 | 89 |
| 104 | 101,6/104,3 | 102 | ||||||
| 4 1/8 | 100 | 108 | 110 | 110 | 108 | 108 | ||
| 4 ½ | 100 | 4 | 100 | 114,3 | 114 | 114 | 114 | |
| 125 | 125 | 125 | ||||||
| 125 | 133 | 133 | 133 | 133 | ||||
| 5 ½ | 5 | 125 | 139,7 | 140 | 140 | 140 | ||
| 160 | 160 | 160 | 160 | 159 | ||||
| 219 | 219 | |||||||
| 273 | 273 |
