Изготовление винтовых свай для фундамента своими руками

Как сделать винтовую сваю. Конструкция.

Для начала рассмотрим общий вид самоделки и определим ее основные особенности.

Свая, изготовленная пользователем нашего портала, имеет четырехгранный наконечник и оборудована спиралевидной металлической лопастью. Такие варианты следует изготавливать в соответствии с чертежом, представленным на фото.

Рассмотрим процесс изготовления основных элементов, обозначенных на чертеже.

Ствол

Основу (ствол) составляет пустотелая металлическая труба.

Закрутили 17 штук (дом 9 на 8). Площадка на косогоре. Часть свай подрезал, часть нарастил и заполнил бетоном.

Для того чтобы определить диаметр трубы, можно обратиться к СНиП 2.02.03-85 (с его таблицами и формулами). Но те, кто не знаком на практике с проектированием строительных конструкций, руководствуется менее изощренными расчетами:

Чем больше диаметр, тем сложнее делать винт, то есть саму лопасть на разгиб.

Кстати! Будет интересно узнать: Возводим фундамент для дома из бруса своими руками

Минимальная толщина стенок ствола должна равняться 4 мм. Ее расчет прост – чем толще, тем лучше. Но, подбирая толщину стенки, следует помнить о том, что конус сваи придется гнуть с помощью молотка.

Я сам себе делал винтовые сваи, сделать самому реально. Труба – 68х4 мм, винт – диаметром 168 мм, толщина винта – 5 мм, шаг на винте – 50 мм, длина четырехгранного наконечника – 150 мм. Все очень хорошо проварено полуавтоматом.

Сваи винтовые своими руками. Конус

Как видно на чертеже, конус – это острие сваи. Его длина равна от 1,5 до 2 диаметров трубы. Это стандарт, но некоторые делают длину немного больше, чтобы конус был острее, а свая легче заходила в землю.

В домашних условиях конус делается четырехгранным или шестигранным. Для этого на краю ствола вырезаются специальные секторы, которые сгибаются молотком в конус и обвариваются сваркой.

Вот как это выглядит на фото:

Винтовая свая своими руками, изготовление.

Перед тем как гнуть лепестки конуса, в основании короны следует сделать небольшие прорези. Тогда формировать наконечник будет легче.

Конструкция винтовых свай. Лопасть

Теперь пора поговорить о форме лопасти. Создание ее геометрии – наиболее ответственный этап работ. И если допустить ошибку, то свая попросту не будет вкручиваться в грунт.

Для начала определимся с внутренним и внешним диаметром заготовки для лопасти. Внешний диаметр лопасти (ширина сваи) имеет прямую зависимость от диаметра ствола сваи. Взгляните в таблицу.

Берете трубу и отмеряете на ней шаг винта. После этого замеряете на трубе длину витка, делите на Пи и получаете внутренний диаметр заготовки. Ширину лопасти прибавляете к внутреннему радиусу заготовки и получаете внешний радиус заготовки.

На следующем этапе вырезанная заготовка сгибается в соответствии с выбранным шагом винта. В домашних условиях это можно сделать с помощью обыкновенных тисков и подручных средств.

Пользователь FORUMHOUSE БСергейМ предлагает свой вариант приспособления для разгиба лопасти.

Сваи винтовые: изготовление.

Обратите внимание, что загиб на режущем крае лопасти получается совсем небольшим. Так делается всегда

Достаточно такого загиба, чтобы свая, подобно саморезу, заходила в землю.

После выполнения всех вышеперечисленных операций работы над созданием нижней части сваи можно считать оконченными.

Самостоятельное изготовление винтовых свай

Сваи ручного производства

Выбрав в качестве основания дома свайный фундамент, необходимо определить, какие сваи будут использоваться. Элементы заводского изготовления отличаются прочностью и надежностью, но стоят дорого. Сваи собственного изготовления потребуют меньших затрат, но гарантия качества в этом случае сводится к минимуму.

Остановив выбор на сваях ручного производства, важно тщательно изучить конструкцию винтовой сваи и технологию ее изготовления

Конструкция сваи

Сваи и заводского, и собственного изготовления имеют одинаковое строение:

https://youtube.com/watch?v=mTynuSvGAwo

• Основным элементом винтовой сваи является ствол. Он представляет собой круглую трубу, стенки которой имеют толщину не меньше 4 мм.
• Другая важная часть – наконечник в виде конуса, расположенный на нижнем конце сваи.
• Не менее важна спиральная лопасть, приваренная к конусному наконечнику.
• На винтовые сваи, которые предполагается использовать в качестве основания под деревянные строения, дополнительно приваривают квадратные пластины с отверстиями – оголовки.

Подготовка к изготовлению свай

Перед тем, как приступить к изготовлению винтовых свай своими руками, необходимо сделать чертеж изделия. На нем указываются основные параметры сваи:

• Диаметр ствола.
• Высота конусного наконечника.
• Общая длина сваи (ствол + наконечник).
• Расстояние между нижним краем лопасти и вершиной конуса.

Чертеж изделия во многом облегчит его разметку и сборку.

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

Изготовление конусного наконечника

Конусный наконечник

Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
Полученные треугольники на конце трубы сбивают к центру до полного соединения.
Линии стыков проваривают сплошным швом

При этом важно следить за качеством работы.

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи

При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

Цены на винтовые сваи 133 мм

Название	Покрытие — Hempel	Горячий цинк	Оголовок	Монтаж	Кол-во	Стоимость
СВСН-133 / 350 / 1500	2890	4650	420	1350
СВСН-133 / 350 / 2000	3640	5780	420	1400
СВСН-133 / 350 / 2500	4370	6920	420	1450
СВСН-133 / 350 / 3000	5230	8040	420	1550
СВСН-133 / 350 / 3500	5860	9190	420	1600
СВСН-133 / 350 / 4000	6620	10320	420	1730
СВСН-133 / 350 / 4500	7360	11450	420	1850
СВСН-133 / 350 / 5000	8110	12580	420	1950
СВСН-133 / 350 / 5500	8920	13710	420	2100
СВСН-133 / 350 / 6000	9600	14840	420	2300
СВЛН-133 / 350 / 1500	4340	5910	420	1350
СВЛН-133 / 350 / 2000	5160	6990	420	1400
СВЛН-133 / 350 / 2500	5950	8050	420	1470
СВЛН-133 / 350 / 3000	6800	9120	420	1520
СВЛН-133 / 350 / 3500	7550	10190	420	1580
СВЛН-133 / 350 / 4000	8350	11250	420	1630
СВЛН-133 / 350 / 4500	9150	12310	420	1750
СВЛН-133 / 350 / 5000	9950	13380	420	1850
СВЛН-133 / 350 / 5500	10750	14460	420	2150
СВЛН-133 / 350 / 6000	11550	15510	420	2400
Оголовок ОВС-133 200Х200	420	530
Оголовок ОВС-133 250Х250	510	650

Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

• Общая масса строения и его площадь.
• Полезная нагрузка от мебели и жильцов.
• Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

1. В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
2. Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
3. Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
4. При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
5. Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
6. Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.
— какой грунт на участке и его особенности;
— уровень грунтовых вод и диапазон сезонных колебаний;
— уровень промерзания почвы;
— вес всего строения;
— увеличение сезонных нагрузок (снег, ветер);
— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс. Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует. Оставьте для балансировки 10-12 см. Технологически, свая обязательна на каждом углу строения и под несущей стеной. В остальном сваи следует расположить в зависимости от индивидуальных конструктивных особенностей дома.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Устройство фундамента на винтовых сваях – инструкция для самостоятельного монтажа

Для устройства винтовых свай своими руками потребуются обычные строительные инструменты – лопаты, носилки, емкости для замешивания бетонного раствора, плюс сварочное оборудование. Порядок действий, следующий:

1. Подготовка и разметка. Для подготовки участка необязательно выравнивать его – достаточно снять плодородный слой и выкорчевать корни. Уровнем пользуются после укрепления свай. Для разметки пользуются обычными веревками, натянутыми между кольями, схематично изображающими внешние стены дома, перегородки, места установки печи или газового котла – под ответственными и тяжелыми конструкциями обязательное нахождение сваи. Проект будущего дома обязательно предусматривает их количество.
2. Для облегчения погружения свай, выкапывается небольшое углубление. Его диаметр должен быть меньше размера лопасти. Опору устанавливают строго вертикально – участвуют два человека. В отверстия на стенках опоры заводят лом и начинают медленно вкручивать сваю. Если наблюдающий замечает перекос, то работу следует начать заново. Ввинчивание продолжают ниже уровня промерзания и прекращают когда усилия затяжки увеличиваются.
3. Чтобы сделать работу быстрее (но, к сожалению, не более качественно), пользуются механическими средствами – редуктором с электродрелью. Минус технологии в том, что при перекосе нельзя быстро остановиться и исправить ситуацию.
4. Выравнивание свайного поля. Концы ввинченных свай требуется привести в единую плоскость – поле, чтобы ростверк лег идеально. Перекос конструкции недопустим в принципе – дом при таком дефекте эксплуатироваться не может. Метод выравнивания – один. Это обрезка концов свай по отметке лазерного уровня. Для работы используется газосварочное оборудование.
5. Заливка свай бетоном. Подготовленное поле следует укрепить подготовленным и созревшим раствором. Заказывать для этого миксер – нецелесообразно. Товарный бетон после застывания образует пустоты и каверны. Масса замешивается самостоятельно, выстаивается и заливается в полости свайных труб. После полной заливки рекомендовано воспользоваться погружным вибратором, чтобы удалить пустоты в толще бетона. Время выдержки – индивидуально. Заполненные трубы покрывают полиэтиленом для постепенной отдачи влаги в атмосферу.
6. Монтаж оголовков. Это стальные пластины, приваренные на концы свай, имеющие ребра жесткости (косынки) или U-образную форму. После монтажа конструкция позволит зафиксировать закладные венцы из бревна, деревянный ростверк из бруса или швеллерный цоколь.

Установка свайно-винтового фундамента можно посмотреть на видео.

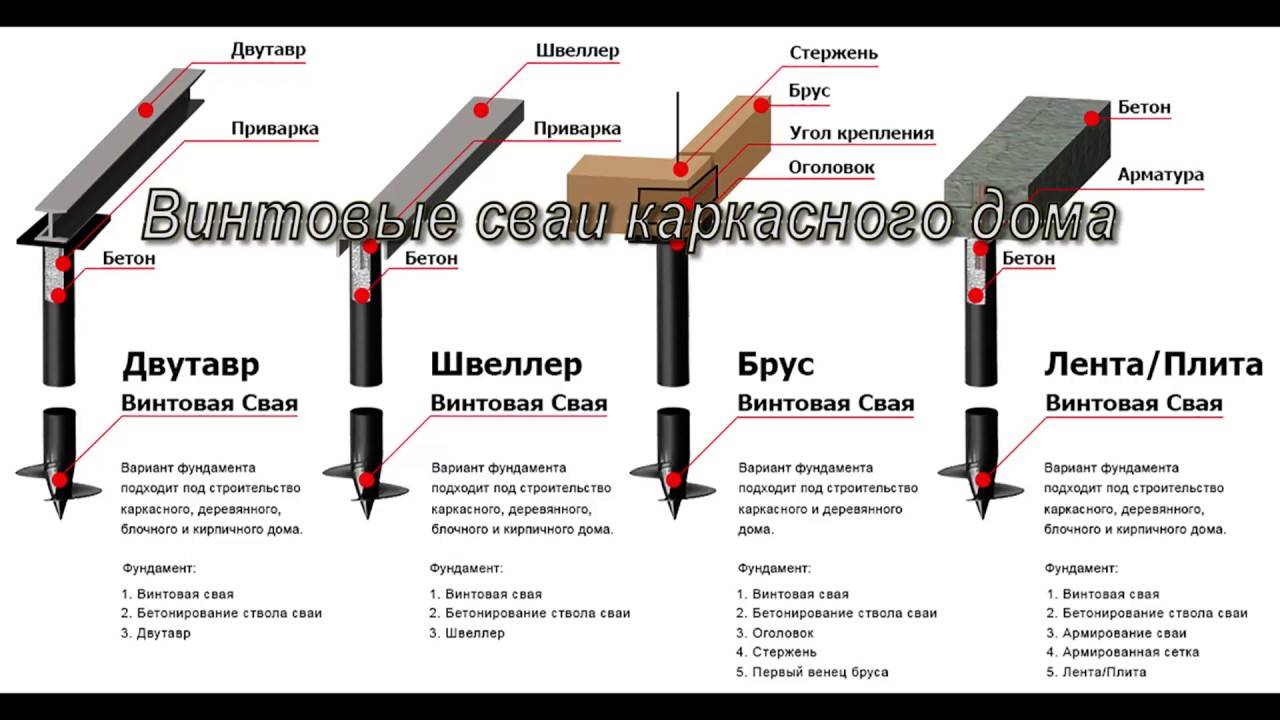

Практически свайное поле готово. Остается обвязка. Свайно винтовой фундамент под дом обязательно требует единого соединения между всеми опорами. Монтаж ростверка, как и его виды, различаются:

• Монолитный. Смотрите фото. Монтаж ведется в 4 этапа – устройство опалубки, армирование, связывание с опорами свайного фундамента и заливка бетоном. Основание надежно, годно для устройства кирпичной кладки, тяжелого цоколя и прочих весомых строительных нюансов.
• Укладка бревна или бруса. Смотрите фото. Наиболее простая обвязка, однако, не самая долговечная. Все дело в разности температур дерева и металла. Она всегда приводит к конденсату. Сырость губительна для природного сырья и стали. Обязательно устройство закладной лиственничной доски – породы древесины инертной к влаге.
• Металлический ростверк. Смотрите фото. В качестве обвязки используется швеллер или двутавровая балка. Монтаж ведется при помощи сварочного аппарата – сначала выполняются прихваточные швы, а после согласования – двойные.

Если все практические работы выполняются самостоятельно, то к разработке проекта основания обязательно привлекаются специалисты, от мнения которых нельзя отступать. Выбор и закупка свай нужного варианта, устройство ростверка – важные этапы в строительстве жилого объекта, где учитываются профессиональные рекомендации.

Определение длины и диаметра сваи

Планируя построить ленточный фундамент на винтовых сваях, следует определиться с длиной спиральной опоры и диаметром ее рабочей части. При правильно подобранных характеристиках винтовых опор свайно-винтовой фундамент обладает высокой нагрузочной способностью и является таким же надежным, как и тисэ фундамент.

Нагрузочная способность опор со спиральной рабочей частью зависит от величины площади контакта и определяется следующими рабочими параметрами:

• длиной винтовой навивки и всей сваи;
• наружным диаметром спиральной ленты.

От величины площади контакта зависит нагрузочная способность опор со спиральной рабочей частью

Габаритные размеры рабочей части спирально-винтовых опор определяются в зависимости от следующих факторов:

• характеристик почвы на месте строительства;
• глубины замерзания грунта;
• концентрации минеральных примесей в почве;
• уровня расположения твердых пластов;
• сопротивления грунта завинчиванию опоры;
• массы возводимого строения.

Длина сваи изменяется в зависимости от условий эксплуатации:

• опоры с длиной 1-1,2 м устанавливают в районах с теплым климатом;
• для средней полосы подойдут полутораметровые опоры;
• сваи длиной более 2 м монтируют в северных районах.

Диаметр винтовой навивки определяется действующей на опору нагрузкой, передаваемой возводимыми конструкциями:

• для облегченных и оградительных конструкции применяют сваи с наружным диаметром ленты 5-8 см;
• устойчивость каркасных и деревянных зданий обеспечивают лопастные опоры диаметром 9-9,5 см;
• надежность массивных построек обеспечивается усиленными сваями с внешним диаметром витка более 10 см.

Действующей на опору нагрузкой определяется диаметр винтовой навивки

Нагрузочные характеристики возрастают пропорционально увеличению наружного диаметра спиральной навивки:

• спирально-винтовой элемент с диаметром несущей трубы 7,6 см и внешним размером витка 20 см способен воспринимать до тонны полезной нагрузки;
• при увеличении диаметра ствола до 9 см, а также диаметра винтовой ленты до 25 см нагрузочная способность возрастает в 2 раза и достигает 2 т;
• сваи, изготовленные из труб сечением 10,8 см, имеющие диаметр спирали 30 см, способны выдерживать усилие, составляющее 2,5 т.

Изготовление винтовых свай своими руками

Профессионалы не рекомендуют самостоятельно изготовлять сваи, т.к. ошибки в работе приводят к перекосу фундамента и здания. Если принято решение в пользу самостоятельного изготовления, делать это нужно правильно.

Все сваи состоят из нескольких деталей:

• труба толстостенная (основа);
• лопасти;
• острый наконечник.

В первую очередь нужно вырезать заготовки. Удобнее и быстрее всего делать это с помощью шаблона.

1. Лопасти. Заготовка лопасти представляет собой две окружности (большую и малую) с общим центром. Диаметр внутреннего круга равен диаметру трубы. Диаметр внешней окружности будет равен размеру лопасти.
2. Наконечник. Для создания наконечника потребуются 4 треугольника. Их высота равняется двойному диаметру трубы. Параметры основания треугольников вычисляют по следующей схеме: наружный диаметр ствола следует умножать на 3,14. Та цифра, которая получилась в результате умножения, должна быть разделена на количество секторов (в данном случае – 4).

Заготовки вырезают и приваривают к трубе. При этом необходимо соблюдать несколько правил:

• от конуса до нижнего края спирали должно быть не менее 50 см;
• во время сварки шов не должен получаться прерывистым.

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

• Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
• Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
• Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
• Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на 1.5-1.7 метра.

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!

Цитата мудрости: Истинное слишком просто, идти к нему надо всегда через сложное (Санд Жорж).
