Снятие показаний
Электромеханические счетчики снабжены цифровым барабаном, на котором отображается расход электроэнергии в киловаттах. Эти данные можно сдать в расчетную службу или самостоятельно производить расчеты.
В зависимости от модели на барабанном табло появляется 5 или 7 цифр, причем последняя отделена от остальных запятой и выделена цветом. При учете не надо считать десятые и сотые доли киловатт – только целые числа. Полученный расход киловатт за месяц умножают на стоимость 1 киловатта и получают сумму, которую надо заплатить за электричество.
Когда установка двухтарифного счетчика выгодна?
Чтобы определить актуальность установки двухтарифного счетчика, важно учесть ряд параметров — наличие мощного оборудования в доме или квартире, а также тариф за электроэнергию в регионе. Для расчета эффективности требуется проделать ряд действий
Для начала выясняем цену 1 кВт для стандартного и двухтарифного счетчика. После этого измеряется объем потребляемой энергии в ночное время
Для расчета эффективности требуется проделать ряд действий. Для начала выясняем цену 1 кВт для стандартного и двухтарифного счетчика. После этого измеряется объем потребляемой энергии в ночное время.
Как только заявленные параметры перед глазами, можно подставлять их в следующую формулу:
Пн = 100 х (Тд — Т1)/(Тд — Тн), где:
- Пн — потребление энергии в ночное время суток;
- Тд — цена дневного тарифа;
- Тн — стоимость ночного тарифа;
- Т1 – цена круглосуточного тарифа (на счетчике это дневная зона, не путайте).
Итоговый результат выдается в процентах. К примеру, если получилось 30%, это значит, что для получения эффекта придется повысить уровень потребления ночью на 30%. Только при таком подходе можно говорить об актуальности нового двухтарифного счетчика.
Если потребление в темное время суток будет выше расчетного параметра, это только плюс.
Рассмотрим на примере. Цифры берем из фото ниже.
Получаем (6.19-5.38/6.19-1.92) х 100 = 18.9%.
Принцип работы электронного счетчика электроэнергии
До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.
Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности
Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф
Данные приборы способны автоматически определять тот или иной тариф.
Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.
Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.
Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.
Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.
Срок службы электросчетчика, когда нужно менять
Как снимать показания электросчетчика
Класс точности электросчетчика
Установка электросчетчика в квартире
Как самостоятельно проверить электросчетчик
Как самостоятельно проверить электросчетчик
Принцип действия индуктивного электросчетчика
Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.
Индукционный счетчик — вид изнутри
В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.
Поэтому электромагнитные механические счетчики еще называют индукционными
. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.
Устройство индукционного электросчетчика
Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.
Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.
Трехфазный индукционный электросчетчик
Преимущества и недостатки индукционных электросчетчиков
Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности
конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.
Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.
Несложное устройство счетного механизма индукционного электросчетчика
Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:
- низкий класс точности;
- большая погрешность, увеличивающаяся при небольших токах нагрузки;
- значительное собственное потребление электроэнергии;
- отсутствие учета реактивной энергии у бытовых счетчиков;
- учет электрической энергии происходит только в одном направлении;
- отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.
Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса
Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.
Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации
Счетчики воды
Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.
Виды счетчиков воды по принципу работы:
тахометрические,
индукционные (электромагнитные),
ультразвуковые,
вихревые.
Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).
Тахометрический счетчик воды
Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.
Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.
Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.
Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.

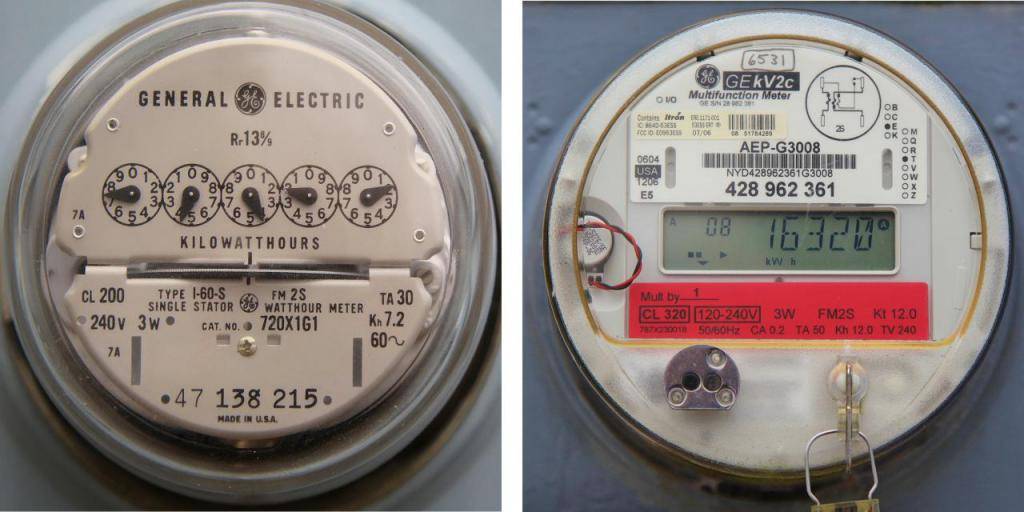

Виды электросчетчиков
Существует несколько видов приборов данного типа, они отличаются по принципу своей работы и по исполнению. Можно разделить все существующие электросчетчики на две большие группы, это:
- индукционные модели;
- электронные счетчики;
Работают разные типы приборов на своих характерных принципах, но нужно отметить, что тип прибора никак не влияет точность электросчетчика, ведь перед продажей все приборы учета энергии калибруются и проверяются в соответствующих организациях, которые имеют право осуществлять такую деятельность. Компании эти независимые, поэтому подвоха в этом вопросе быть не может. Хотя погрешности есть, но они в рамках допустимых норм, но об этом чуть ниже.
Устройство электронного электросчетчика
Электронный электросчётчик – это устройство измерения электрической мощности с преобразованием её в аналоговый сигнал, который далее преобразуется в импульсный сигнал, пропорциональный потребляемой мощности.
Преобразователь (как видно из названия узла) преобразует аналоговый сигнал в цифровой импульсный, пропорциональный потребляемой мощности.
Микроконтроллер – главная часть электросчётчика, анализирует этот сигнал, рассчитывая количество потребляемой электроэнергии и осуществляет передачу информации на устройства вывода, на электромеханическое устройство или на дисплей – если используется жидкокристаллическая матрица, где и показывается количество потребляемой электроэнергии.
Описание, конечно очень общее, но как видно, устройство электронного электросчетчика – чистая электроника, чего не скажешь об устройстве индукционных счётчиков. Несмотря на то что, благодаря своим техническим характеристикам в настоящее всё большее распространение получает применение электронных счётчиков, старые индукционные счётчики были и остаются самыми распространёнными, их устройство стоит рассмотреть подробно.
Устройство индукционного (электро-механического) электросчетчика.
Основные части индукционного электросчётчика это: токовая катушка 1, катушка напряжения 2, алюминиевый диск 3, счётный механизм с червячной и зубчатой передачей 4 и постоянный магнит 5.
Токовая катушка включена в сеть последовательно и создаёт переменный магнитный поток, пропорциональный току, а катушка напряжения – параллельно, создавая переменный магнитный поток, пропорциональный напряжению.
Эти магнитные потоки пронизывают алюминиевый диск, причём, переменные магнитные потоки токовой обмотки – дважды, в связи с U-образной формой её магнитопровода, наводя в нём ЭДС.
Таким образом, возникают электромеханические силы, создающие крутящий момент – вращение диска, ось которого связана со счётным механизмом червячной и зубчатой передачей, производя передачу движения оси диска на цифровые барабаны.
Крутящий момент, создающий вращение диска пропорционален мощности сети; выше мощность – сильнее крутящий момент, диск крутится по оси быстрее.
Для выравнивания и успокоения колебаний частоты вращения в устройство электросчётчика входит постоянный магнит, поток которого, взаимодействуя с вихревыми токами диска, создаёт электромеханическую силу с направлением, обратным движению диска, что и создаёт тормозной момент.
Какого класса точности мне купить электросчётчик?
Класс точности указывается на лицевой панели в кружочке и говорит о том, насколько точно он будет считать потребленную электроэнергию. Иногда можно услышать фразу: «Нужно покупать менее точный счетчик и тогда будешь меньше платить за электричество». Но стоит напомнить, что фраза «менее точный» не означает, что он будет считать именно в Вашу пользу!
|
| Класс точности электросчётчика указывается в круге на лицевой панели прибора (на фото — 1) |
Согласно главе 1.5 Правил устройства электроустановок (ПУЭ) для населения точность счётчиков активной энергии должна быть не хуже класса 2,0. То есть можно устанавливать приборы учёта классов 2,0; 1,0; 0,7 и 0,5. А приборы учета уже с классом точности 2,5 и ниже уже не выпускаются, так как их устанавливать уже нельзя.
Принцип работы
Устройство индукционного счетчика. (Для увеличения нажмите)
У индукционного счетчика имеется две катушки: тока и напряжения. Токовая катушка подключается последовательно, а катушка напряжения – параллельно.
Эти две катушки образуют электромагнитный поток. У токовой катушки он пропорционален силе тока, у катушки напряжения – сетевому напряжению.
Электромагнитное поле вращает алюминиевый диск, который с помощью зубчатой и червячной передачи соединяется со счетным механизмом и приводит его в действие. При работе счетчика наблюдается такая закономерность: «чем выше потребляемая мощность, тем быстрее вращается диск по оси».
Количество тарифов
Этот параметр определяет количество схем, по которым счетчик учитывает расход электричества. В быту чаще всего применяются 1-тарифные устройства.
Приобретать более дорогие многотарифные модели экономически оправдано, если цена электроэнергии варьируется исходя из времени суток. В этом случае используют 2-тарифные (день-ночь) электросчетчики. По сравнению с однотарифной системой стоимость электричества снижается в ночное время и повышается днем.
Также можно приобрести 4- и 8-тарифные приборы, обеспечивающие еще более дифференцированный учет в зависимости от суточных зон.
Важно: экономический эффект от эксплуатации многотарифного электросчетчика будет заметен лишь при условии, что пользователь перенесет эксплуатацию наиболее «прожорливой» бытовой техники на ночное время. К таким приборам относится сушильная, посудомоечная и стиральная машина, хлебопечка, мультиварка
Технические характеристики

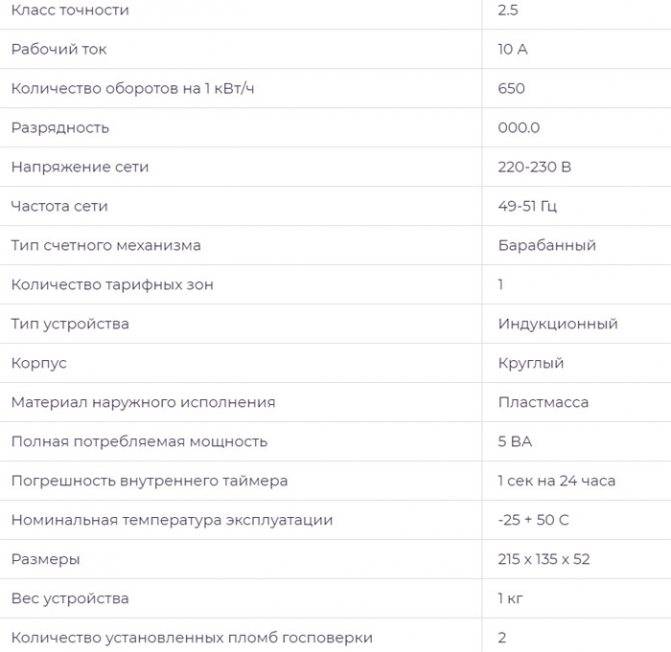

Технические характеристики счётчика СО-2
Срок службы прибора
Изначально изделие рассчитывалось на 30 лет работы при 100 тысячах ресурса, но образцы, выпущенные в 1963 и 1969 годах, работают по настоящий день. Литовский производитель предоставлял 3-х летнюю гарантию, что существенно превышает аналогичные сроки, заявляемые современными фирмами.
Рекомендуем: Счётчик электроэнергии Нева 123 — инструкция и как снимать показания
Межповерочный интервал
Величина межповерочного изделия составляет 16 лет, что уже не актуально. Прибор не сможет пройти очерёдные испытания, поскольку снят с производства. Действующие аппараты характеризуются большой погрешностью измерения данных, что делает невозможным соответствие современным требованиям.
Стоимость счётчика
Покупать данное изделие нет необходимости, поскольку энергомер не проходит по требованиям точности, предъявляемым нынешними стандартами качества к моделям электроизмерительных учётных приборов. Соответственно продаются электросчётчики с рук, бывшие в употреблении, и частным порядком. Стоимость колеблется в районе 1000 рублей.
Место установки
Правила для установки электросчетчика детально описаны в нормативных документах.
Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.
Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.
Видео:
Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур — зимой и летом.
Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.
Дачный домик
Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение, то есть на ближайшем столбе к зданию. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.
Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.
Опора линии электропередач должна находиться на улице, поблизости от домика.
При таком расположении счетчик на столбе помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.
Если на улице расстояние до ближайшей опоры велико, то счетчик можно закрепить на трубостойке, которая установлена под навесом.
Оба варианта — и с расположением прибора на трубостойке, и с прикреплением счетчика на столбе — актуальны.
Гараж
Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.
Бывает такое, что владелец гаража решает провести своими руками установку прибора учета на улице рядом с гаражом, то есть на ближайшем к сооружению столбе.
Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, то устанавливать счетчик необходимо в малодоступной зоне.
Именно поэтому монтаж прибора на столбе за пределами помещения оправдан, а сама установка — законна. Но при этом надо следить, чтобы счетчик на улице не стал легкой добычей для посторонних.
Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.
Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.
Для прибора учета на улице (на столбе) вышеописанные требования установки своими руками тоже актуальны.
Коттедж
Самостоятельная установка счетчика в частном доме считается стандартной процедурой.
Правила установки электросчетчика в частном доме давно расписаны. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.
Чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.
Однофазная схема электропитания гораздо проще в монтаже и обслуживании.
Многоэтажный дом
В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках в специальных шкафах.
По действующим правилам эксплуатации электрических приборов и установок допускается установка электросчетчика в многоквартирном доме в отдельной квартире, если это удобно владельцу.
Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями. Однако стоимость их работы по карману лишь зажиточным владельцам квартир.
Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно, однако требования для монтажа своими руками необходимо изучить заранее.
Обладая начальными познаниями в электротехнике, любой человек, даже женщина, справится с поставленной задачей.
Электродинамические или индукционные
Это относительно старый тип оборудования. В нем установлен механический счетчик, который приводится в действие вращающимся в магнитном поле алюминиевым диском. Скорость вращения диска зависит от силы потребляемого тока, то есть, от мощности подключенной нагрузки. Основные недостатки такого решения:
- Низкий класс точности;
- Погрешность учета зависит от силы тока;
- Невозможность автоматизации учета.
К достоинствам, которые обеспечивают индукционным электросчетчикам востребованность, относится:
- Долговечность;
- Ремонтопригодность;
- Невысокая стоимость;
- Большой допуск на рабочее напряжение и сохранение работоспособности при высоковольтных импульсах в сети.
Чаще всего новые электросчетчики этого типа покупают для установки в сельской местности или на дачах, где есть риск нестабильности напряжения и попадания молнии в линию электропередачи.
Нужно ли менять счетчики на новые
Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.
Электросчетчики подлежат замене в таких случаях:
- Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
- Счетчик неисправен.
- Закончился срок эксплуатации прибора согласно данным техпаспорта.
По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.
Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:
- Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
- Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.
Какой электросчетчик лучше поставить в квартире?
Теперь посмотрим, как следует рассуждать покупателю счетчика:
Конструкция и точность
Если в жилище электроэнергия используется в умеренных количествах, вполне подходящим окажется самый простой механический счетчик.
Устанавливать в таких условиях электронный прибор нецелесообразно, так как экономия, которую он обеспечит за счет более высокой точности, не окупит разницу в цене.
Совсем иное дело, если электричество используется интенсивно. В этом случае погрешность индукционного счетчика, если она будет направлена в сторону завышения, обойдется очень дорого и электронный вариант окупится за несколько месяцев.
Стандартный ряд классов точности: 0.5, 0.7, 1.0, 2.0. Согласно новым ПУЭ класс точности «2.0» является минимально допустимым, поэтому старые счетчики с классом точности «2.5» сегодня применять нельзя. Чем более точным является прибор, тем дороже он стоит, так что при выборе, опять же, нужно учитывать объемы потребления электроэнергии.
Обратите внимание! Электронные модели также делятся на более и менее точные. Эта характеристика называется «классом точности» и обозначается числом в кружочке. Число — это погрешность в процентах
Число — это погрешность в процентах.
Какой электрический счетчик лучше поставить в квартире? Тарифность приборов
Переход на многотарифный учет нужно тщательно обдумать и просчитать, так как с ним не все так однозначно.
Дело в том, что ночью стоимость энергии действительно будет намного ниже обычной однотарифной, но зато днем или в пиковые часы — выше.
Если пользователь, живущий в стандартной квартире со стандартным набором бытовых приборов и ведущий дневной образ жизни, решит перейти на многотарифную схему, он, скорее всего, станет платить больше, чем платил при однотарифной.
Другое дело, если он готов перенести на ночное время, к примеру, стирку и нагрев воды в бойлере (утром водонагреватель выключается) — тогда переход на многотарифную сетку наверняка будет выгодным.
Особый интерес многотарифная схема представляет для лиц, использующих электрическое отопление. Если установить т.н. теплоаккумулятор, представляющий собой большую емкость с теплоносителем, то электрокотел можно будет эксплуатировать только ночью и в этом случае переход на многотарифную сетку позволит сэкономить ощутимую сумму.
Обратите внимание! Тарифные планы на электроэнергию в различных регионах отличаются, поэтому перед проведением расчетов нужно уточнить, с какими ценами придется иметь дело именно вам.
Как выбрать электросчетчик для квартиры по номинальному току?
Подбор счетчика по номинальному току следует осуществлять с учетом этой же характеристики вводного автоматического выключателя (ВА).
Номинальный ток счетчика должен быть как минимум равным номинальному току ВА, но лучше, если он будет на одну ступень выше.
Дело в том, что ВА срабатывает не мгновенно, а через определенный, хоть и чрезвычайно короткий, промежуток времени.
Представим, что мы установили счетчик с тем же номинальным током, что и у ВА, и в сети случилась перегрузка. За то время, пока ВА отключится, через счетчик будет протекать ток выше номинального, а это может вывести его из строя или сократить срок службы. Если же номинальный ток счетчика будет на ступень выше по сравнению с ВА, то он будет практически застрахован от перегрузок.
Что делать, если вводный ВА также еще не приобретен и вы вообще не знаете, какой силы ток можно пропускать в домашнюю сеть? На самом деле ее максимальное значение определяется только выносливостью проводов, которая, в свою очередь, зависит от площади их поперечного сечения.
Ниже размещены таблицы зависимости максимально допустимой силы тока от площади сечения для проводов – медных и алюминиевых:
Какие счетчики электроэнергии лучше для квартиры в зависимости от силы тока?
Таблица 1: медные жилы проводов и кабелей
| Сечение токопроводящей жилы, мм2 | Однофазная сеть (220 В) | Трехфазная сеть (380 В) | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4,0 | 38 | 8,3 | 30 | 19,8 |
| 6,0 | 46 | 10,1 | 40 | 26,4 |
Таблица 2: алюминиевые жилы кабелей и проводов
| Сечение токопроводящей жилы, мм2 | Однофазная сеть (220 В) | Трехфазная сеть (380 В) | ||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4,0 | 28 | 6,1 | 23 | 15,1 |
| 6,0 | 36 | 7,9 | 30 | 19,8 |
| 10,0 | 50 | 11,0 | 39 | 25,7 |
Как видно, допустимое значение силы тока зависит от сечения провода и фазности подключения.
Способ установки
Тут все зависит от того, где именно вы хотите расположить прибор. Отметим только, что форм-фактор «под DIN-рейку» можно считать более предпочтительным в силу его универсальности: при помощи специальной планки такой счетчик можно зафиксировать и на плоской поверхности.
Кто оплатит умные счетчики
Стоимость «умного счетчика» намного выше стоимости обычного счетчика электроэнергии — от 12 до 15 тысяч рублей.
Умные счетчики электроэнергии устанавливают сетевые организации.
При этом закон подразумевает, что стоимость замены обычных устройств на «умные» будет включена в тариф. То есть обычные потребители будут как-то платить за новую систему, в виде платы за электроэнергию.
Законодательство не возлагает на граждан никаких обязательств в решении проблемы замены счетчиков электроэнергии на умные устройства. Не нужно ничего покупать, заказывать проект или нанимать монтажную компанию. Жителям останется только следить за правильностью показаний, проверяя свой личный кабинет или посмотрев на специальный индикатор, и вовремя вносить абонентскую плату.
Электронные счетчики
Приборы с электронной начинкой дороже механических, однако более высокая цена в данном случае оправдана. Такие устройства относятся к более высокому классу точности и способны работать с несколькими тарифами.
Принцип работы этого вида электросчетчиков основан на преобразовании входного сигнала аналогового типа в цифровой код. Данный код в дальнейшем расшифровывается микроконтроллером. Микроконтроллер — наиболее важная часть счетчика. Здесь осуществляется анализ сигнала и расчет расхода электрической энергии. После расшифровки информация поступает на дисплей.
Рисунок №3. Принцип действия электронного счетчика
Счетчик включает корпус, трансформатор, тарификационный модуль и преобразователь сигнала. Также составными частями устройства являются следующие компоненты:
- жидкокристаллический дисплей (вместо него может использоваться цифровой барабан);
- источник вторичного питания для преобразования переменного тока;
- микроконтроллер;
- преобразователь для перевода аналогового сигнала в цифровой код;
- супервизор для создания сигнала остановки при перебоях электропитания, а также для выведения аварийного сигнала в случае уменьшения напряжения на входе;
- модуль памяти для хранения информации;
- телеметрический выход для приема импульсного сигнала;
- таймер;
- оптический порт для считывания данных прибора.
Достоинства и недостатки электронных счетчиков
К достоинствам электронных систем можно отнести следующие характеристики:
- Высокий класс точности — не менее единицы.
- Возможность работы с несколькими тарифами.
- Один прибор может работать с несколькими разновидностями электроэнергии.
- Учет осуществляется по двум направлениям.
- Учитываются как показатели мощности, так и качества.
- Собранные данные хранятся.
- Фиксируются попытки несанкционированного отбора электроэнергии.
- Показатели можно проверять дистанционно.
- Оборудование может работать в системе автоматизированного учета и контроля учета электрической энергии.
- Продолжительный метрологический интервал.
- Компактность.
- высокая чувствительность к перепадам напряжения;
- высокая стоимость;
- ремонтные работы отличаются повышенной сложностью.
Полезные советы по выбору счётчика в квартиру
Выбирая счётчик, придерживайтесь следующих рекомендаций:
Первым делом определяют тип проводки: однофазная или трёхфазная, и выбирают соответствующий прибор.
Счётчик должен выдержать максимальный потребляемый ток. Он рассчитывается так: суммируйте мощность одновременно включаемых приборов и умножьте на 4,5. Например, бойлер 5 кВт плюс электрочайник 2 кВт. Всего 7, умножаем на 4,5, выходит 31,5
Подойдёт счётчик, на передней панели которого указана мощность 5—40 А.
Обратите внимание на класс точности, для квартиры требуется 2,0.
Счётчики с меньшим индексом точнее в учёте, что на руку только поставщику электроэнергии. К тому же приборы с классом точности 1—0,5 дороже.
- Где разместить счётчик. Некоторые модели не работают на улице, в неотапливаемых помещениях.
- Поинтересуйтесь показателем МПИ (межпроверочный интервал на точность показаний), который указан в паспорте. У электронных моделей он меньше индукционных.
Трёхфазный счётчик, несмотря на сложность, выбрать легче. Поставщики электроэнергии учитывают факторы энергопотребления и рекомендуют приборы с необходимыми характеристиками.
Трёхфазные счётчики производят однотарифные и многотарифные. Ночной тариф выгоден, если пользоваться приборами, потребляющими много киловатт: бойлер, стиральная машина-автомат, электроотопление, или вы используете по ночам сварочный аппарат, электродвигатели.
Если хотите сэкономить на ночном тарифе, прежде узнайте, сможет ли поставщик предоставить эту услугу.
В остальных случаях подойдёт однотарифный.
Некоторые модели многотарифных трёхфазных счётчиков с дополнительными функциями: подсветка, учёт посуточно, помесячно, дистанционное управление и другие. Это повышает стоимость, но не влияет на работоспособность. Потребитель сам решает, с какими функциями, кроме обязательных, покупать счётчик.
