Как сделать вентиляцию каркасного дома своими руками

Рекомендации специалистов

1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Инженерные системы

Для грамотной установки инженерных коммуникаций в каркасном доме необходимо предусмотреть еще на первом этапе. Этапы каркасного строительства включают в себя необходимость составить проект, подобрать желаемые материалы для организации систем и выбрать для них подходящее расположение.

Кабель монтируется во внутрь стены каркасной перегородки.

Документация по инженерным системам включает в себя все расчеты по необходимым коммуникациям для конкретного помещения. Например, нужно заранее подобрать сантехнические ревизионные лючки, которые облегчат доступ к коммуникациям.

Лучше доверить данный этап профессионалам, они не только помогут подобрать подходящее оборудование, но и учтут пожелания и финансовые возможности заказчика.

Отопление

Отопление в каркасном доме организовывается таким образом, чтобы горячий воздух максимально рассеивался по всему помещению

Крайне важно позаботиться о надежной тепловой изоляции стен, в ином случае будет происходить постоянная утечка тепловой энергии в окружающую среду

Отапливать каркасный дом можно следующим образом:

1. Путем сжигания природного или сжатого газа;
2. С помощью твердого топлива в специальных твердотопливных котлах;
3. Используя электричество для нагрева воды и воздуха;
4. Применяя современные альтернативные методики получения тепла и электроэнергии.

Система отопления в каркаснике.

Оптимальным вариантом считается комбинированная схема отопления каркасного дома. Так, для экономии можно совместить энергию солнца, электрическое отопление и твёрдотопливный котел, при этом используется скрытая электропроводка в каркасном доме. Ночью нагрев воздуха и вод осуществляется с помощью электрического котла, потому что в ночное время суток затраченная электроэнергия рассчитывается по более выгодному тарифу. А вечером и в пасмурные дни для отопления применяется твердотопливный котел, а в безоблачную погоду для нагрева используется энергия солнца.

Главное преимущество описанной схемы – простота в организации отопления в каркасном доме своими руками. Вы можете посмотреть этапы строительства каркасного дома, видео поможет убедиться в простоте всей процедуры.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
2. Дополнительные затраты на установку рекуператоров и калориферов.

Мнение жителей домов

Не все каркасные дома проектируются по уму. Есть серьёзные проблемы с герметичностью, поэтому посмотрите на отзывы реальных жильцов, которые страдают без вентиляции. Отсутствие свежего воздуха – это удар по здоровью человека. В помещениях духота и дышать вообще нечем.

Кстати, если ваш дом имеет жилой мансардный этаж, то на нем обязательно нужно сделать вентиляцию. Об этом подробно тут.

К этому стоит добавить ужасную вонь с ванной и туалета. Если рассматривать жаркую погоду, увеличивается уровень влажности. Зимой, в свою очередь, начинает активно расти гриб на стенах. Плесень размножается и приходится быстро подбирать моющие средства.

О вентиляции в жилом каркасном доме

В доме, в котором люди проживают на постоянной основе, крайне важно установить механическую вытяжку в таких помещениях как:

1. Кухня, так как при приготовлении идет серьезный процент испарения, а также создаются другие запахи, которые при застаивании будут портить атмосферу дома;
2. Ванная комната – тут и разъяснять не нужно необходимость вытяжки, так как повышенная влажность ванной комнаты без вентиляции – очаг разрушения для всего дома;
3. Ну и туалет, здесь тоже не стоит объяснять, зачем нужна вытяжка.

Потребуется выработать план подачи подогретого свежего воздуха, это поможет избежать существенных температурных перепадов, неизбежных при принудительной вентиляции.

Почему образуется конденсат?

Образование конденсата обусловлено в основном колебаниями среднесуточной температуры. Например, если при укладке крыши используются гидроизоляционные мембраны, конденсат будет разделен на две части: первая будет собираться под крышей, а вторая – снаружи.

Другой причиной является теплый воздух, который поднимается из помещений на крышу и собирается под крышей по законам конвекции

В регионах с частым выпадением осадков вентиляция подкладочного материала имеет важное значение – влага легко проникает в стыки и швы и загрязняет фасад. А в морозную погоду она превратится в лед и заполнит им трубы и водостоки

Крышная вентиляция избавляет от этих проблем, обеспечивает флажок и выполняет многие другие важные функции.

Благодаря вентиляции:

• Постоянно поддерживается температурный баланс под всей поверхностью крыши;
• Водяной пар из самого помещения удаляется;
• Вероятность того, что солнечные лучи перегреют поверхность крыши летом, гораздо ниже;
• ни сосульки, ни мороза зимой;
• необходимость ремонта откладывается на долгое время.

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

• Полупромышленного и бытового предназначения;
• Для использования в промышленности;
• Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

1. Чешская Remak;
2. Шведская Kanalflakt;
3. Шведская  Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

1. Российская Арктос;
2. Из восточной Европы Ventrex;
3. Российско-германская компания Korf;
4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Виды вентиляции по зоне действия

По зоне действия вентиляция бывает локальной и общей. В первом случае имеется в виду установка кухонной вытяжки над плитой, а во втором – устройство вентиляционной системы в стене.

Помещения

В жилых помещениях важно обеспечить приток свежего воздуха. Вытяжная вентиляция обустраивается в местах с повышенной влажностью, перепадами температуры и неприятными запахами

Индивидуальные вытяжные каналы должны быть в следующих помещениях:

• санузел;
• кухня;
• душевая;
• ванная комната;
• котельная;
• гараж;
• прачечная;
• подполье;
• помещение хозяйственного назначения без окон;
• кладовая и гардероб.

Приточные клапаны в жилых комнатах можно установить в металлопластиковых окнах или стене. Клапаны имеют специальные заслонки для регулировки объема поступающего воздуха или полного перекрытия его доступа. Стеновые клапаны монтируются на высоте 2 м от пола или под подоконником возле батареи, чтобы поступающие холодные воздушные массы успевали подогреваться или смешиваться с теплым воздухом.

Вместо клапанов для доступа свежего воздуха можно открывать металлопластиковые окна в режиме микрощелевого проветривания. Чтобы воздух мог циркулировать в доме и попадать из жилых комнат в вытяжные вентканалы, под дверями оставляют щель или устанавливают в них переточные решетки.

Кухня и санузел

Локальная вытяжка обязательно устанавливается над кухонной плитой. Она включается только во время приготовления пищи. Для подключения кухонной вытяжки к системе вентиляции понадобится сделать отдельный канал. Если на кухне установлен бойлер, колонка или котел отопления, то этот агрегат подключается к специальному каналу для удаления продуктов горения. Кроме этого, на кухне обязательно должен быть отдельный вентиляционный канал, который располагают как можно выше под потолком, потому что именно в этой зоне скапливается теплый влажный воздух.

Канализационный стояк в санузле обязательно соединяется с вентканалом, выходящим на кровлю. Если его вывести через стену на улицу, то неприятные запахи могут втягиваться обратно в дом через открытые окна и форточки.

Кровля

Если гидроизоляция кровли нарушена или сделана неправильно, а также в случае, когда под крышей находится отапливаемое помещение, в подкровельном пространстве собирается конденсат. При недостаточной вентиляции пространства под кровельным покрытием конденсирующаяся влага приводит к появлению плесени и гнили на строительных конструкциях из древесины. В итоге деревянные материалы быстро портятся и утрачивают свою несущую способность.

Чтобы сделать вентиляцию кровли, в подшивке карнизов оставляют вентиляционные отверстия. Через них воздушные массы поступают в подкровельное пространство. Для выведения поступившего воздуха в коньке устанавливаются специальные аэраторы или другие элементы кровельной вентиляции. Разница давления и температуры воздуха заставляет воздушные потоки устремляться от входных отверстий в карнизах в сторону выходных отверстий в коньке. Благодаря этому влажный воздух быстро выводится из подкровельного пространства.

Подпольное пространство

Вентиляция подпола в частном доме нужна с целью защиты деревянных конструкций от порчи гнилью и плесенью. Также она обеспечивает защиту теплоизоляционных материалов и нижних венцов от намокания.

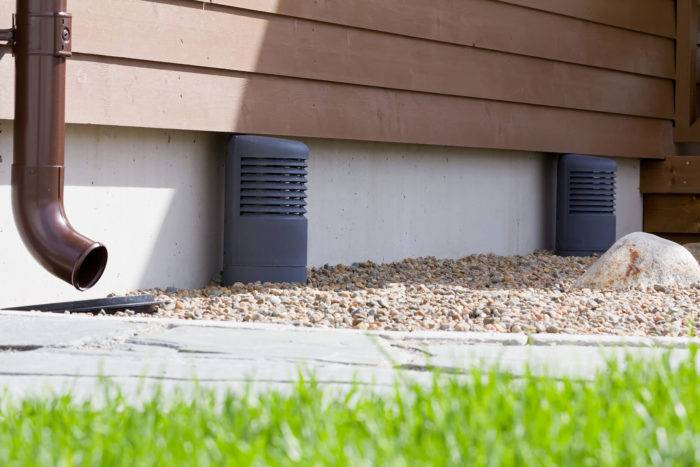

Если ниже находится цокольное помещение, то для его вентиляции устанавливаются продухи. Для экономии тепловой энергии в системы вентиляции встраивают рекуператор. Это специальное устройство с теплообменником, в котором подогреваются воздушные потоки.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

• Кухонные плиты;
• Паровые ванны;
• Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Подробные схемы вентиляции

Система вентиляции независимо от ее вида, выглядит так. Наружный воздух попадает в жилые помещения здания, а вытяжка производится из помещений хозяйственного назначения (на кухне чаще всего устанавливают 2 вытяжки — вытяжной колпак и простая вытяжка вентиляции). Между помещениями, в которых происходит вытяжка и приток, производится переток воздуха.

Обычно переток производится под межкомнатными дверями. По этой причине, в советах по монтажу дверей существует правило обязательно оставлять зазор от дверного полотна до поверхности пола. Если по какой либо причине зазора нет, то для перетока должны быть установлены переточные каналы или смонтированы решетки в стенах. Или как вариант — устроить в таком помещении самостоятельный вытяжной канал — существенно усложняющий систему.

В общем, чем дороже и сложнее используется система — тем лучше она вентилирует помещение и меньше потребляет энергии.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

• Неорганизованной;
• Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

• Вытяжной;
• Приточный;
• Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Дополнительные возможности

Герметичные стены каркасного строения тоже нуждаются в проветривании. Для этого делается «вентиляционный зазор». Это небольшой промежуток между внешней обшивкой и слоем изоляции (или ветрозащиты, часто применяется плёнка).

Чтобы оставить необходимый зазор, на верхнюю часть изоляционного слоя прибивается брусок. К нему можно крепить вертикальные планки или сразу наружную обшивку.

По нижнему периметру дома делаются приточные отверстия, а под навесом кровли обустраивается выход. Это обеспечивает постоянное движение потоков под обшивкой, что благотворно для строительных материалов.
