Вентиляция туалета на даче, выгребной ямы и септика

Естественная вентиляция — оптимальный выбор для дачного туалета

Для загородного участка, особенно если пользуются им не регулярно, нет необходимости устанавливать сложные и дорогостоящие устройства. Достаточно соблюсти необходимые меры по монтажу важных элементов конструкции. Окошко в туалете не решит проблем. Необходимо создать приток свежего воздуха и вытяжку непосредственно от места сбора отходов. Собранная таким образом вентиляция для уличных туалетов кардинально изменит процессы происходящие там. Создаваемой естественной тяги хватит для нормальной работы системы.

Целесообразно оснащать клозет устройствами принудительной вытяжки тогда, когда, например, решено отвести выходной воздуховод на определенное расстояние от туалета, либо участок трубопровода находится в горизонтальном положении. Такие схемы маршрутов не отличаются функциональностью при естественном режиме притока и вытяжки. Часто уличный туалет дублирует основной санузел, находящийся в доме. Пользуются им не так часто, поэтому вопрос очистки и ухода не столь актуален, в сравнении с системой канализации, куда идет основной поток стоков. Очень удобен уличный туалет в летнее время и при должном внимании при строительстве он станет не источником неприятных запахов, а комфортным дополнением дачного отдыха.

Как сделать естественную вентиляцию выгребной ямы

Даже самая простая, зачастую временная конструкция септика нуждается в протоке воздуха. Вентиляция естественным способом проста в установке и не требует больших физических и материальных затрат. Выгребная яма не самое лучшее очистное сооружение, но ее устройство в ряде случаев оправданно. Например, на этапе строительства или при использовании участка не для комфортного отдыха, а для производства сельхозпродуктов. Но и в этих случаях не стоит подвергать здоровье опасности. Для работы вентиляции достаточно всего две трубы, вмонтированные в крышку отстойника.

Для простого или временного бетонного септика часто в целях экономии делают крышку из подручных материалов, в частности из дерева. Не лучший способ. В безветренную погоду или в защищенном от движения воздуха месте никакой вентиляции не будет, а вот неприятный запах наверняка распространиться на достаточное расстояние. Для крышки люков можно применять деревянную либо другую конструкцию, но тогда необходимо обеспечить надежное крепление труб вентиляции, а все имеющиеся щели и зазоры герметизируется. Для хорошего протока воздуха достаточно всасывающей и выводящей трубы. Естественно, чем выше будет последняя, тем сильнее будет тяга.

В нашей стране выгребная яма часто построена капитально, и используется на постоянной основе. Для таких ям рекомендуется использование дренажного насоса для слива жидких отходов в водоотводную канаву. Наиболее популярный вариант вентиляции для таких сооружений предоставлен на схеме ниже.

Схема вентиляции выгребной ямы

Устройство естественной вентиляции выгребной ямы

Чтобы создать систему, использующую естественный воздухообмен в выгребе, потребуются две трубы диаметром 110 и 50 мм. Обе  устанавливаются вертикально. Низ первой трубы всегда находится в выгребе. Надземная часть воздуховода должна возвышаться на 2 м по отношению к поверхности грунта. Длину вентиляционного отвода можно увеличить, если подключить к нему канализационную трубу с диаметром 50 мм. Это поможет в экономии и применительно для частных построек.

Для устройства естественной вентиляции выгребной ямы в частном доме перекрытие сооружения нужно снабдить отверстием. Его диаметр должен быть немного больше размера воздуховода. В процессе установки вентиляционной трубы в подготовленное отверстие стоит следить за тем, чтобы торец нижнего патрубка находился не ниже 20 см от максимального уровня сточной жидкости.

Наружную часть воздуховода можно крепить разными способами. Если выгреб находится под дворовым туалетом, крепление можно выполнить хомутами к его стенке. В других случаях вентиляцию можно проложить под землей и вывести потом патрубком для закрепления на заборе или на стене здания.

Важно! Выходное отверстие воздуховода, закрепленного на стене, должно располагаться не ниже 0,7 м над кровлей дома. Стык в месте выхода воздуховода из выгреба необходимо герметизировать любым влагостойким составом, способным выдерживать перепады температуры.

Установка трубы по внешней стене здания и на крышу

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Зачем необходима вентиляция канализации?

Функций у вентиляционной системы гораздо больше, чем можно представить на первый взгляд. Наиболее распространено мнение о том, что она нужна лишь для того, чтобы оградить жилой дом от попадания в него запахов, идущих от сточных вод. Это правда, но не вся: помимо этой работы вентиляция обязана уравновешивать давление в системе трубопроводов.

Разложение органических остатков сопровождается нее только неприятным запахом, но и выделением горючего газа — метана. Если он будет скапливаться в больших количествах, то его концентрация может привести к серьезным ЧП — к отравлению или пожару, худшее последствие — взрыв.

Отходы разлагаются благодаря работе аэробных бактерий, которым для жизнедеятельности воздух необходим. Сам процесс разложения сопровождается выделением большого количества тепла, а такие условия — идеальная почва для размножения многих болезнетворных микроорганизмов.

Качественно сделанная вентиляция выгребной ямы в частном доме устраняет все риски для жильцов, поэтому ответ на вопрос, нужна ли она канализации, однозначен: она необходима. Убедиться в этом можно самостоятельно, достаточно рассмотреть такие параметры:

  • количество проживающих в доме;
  • всю бытовую технику, которой нужна вода;
  • все использующиеся сантехнические приборы;
  • суточный объем жидких отходов, которые попадают в выгребную яму.

Для зданий, в которых хозяева появляются только в определенные сезоны, необходимость циркуляции воздуха в емкости может быть под вопросом. Если загородный дом построен для постоянного проживания большой семьи, то сомнений в нужности вентиляции даже не возникает. Какой она будет, решать только хозяевам, однако максимальный комфорт гарантирует лишь качественная система.

Обустраивать вентиляцию выгребной ямы лучше на этапе проектирования канализационной системы, параллельно с основными работами, однако сделать это можно и после сооружения «отстойной конструкции».

Необходимость вентиляции в уличном туалете

Каждый владелец санузла на дачном участке знает, что после сезонного использования этой комнаты, находиться там длительное время невозможно, и даже опасно. Неприятный запах, все время присутствует.

Эту деликатную проблему стоит разрешить в кратчайшие сроки. Ведь, газообразного типа вещества, выделенные из отходов, ядовиты и могут привести к ухудшению самочувствия. К тому же часто простейшее посещение туалета вызывает головокружения и тошноту. А это главные симптомы интоксикации.

Даже если вы изготовите по всем нормативам и правилам хороший уличный туалет, но, не позаботитесь о вентиляции, опасность пребывания в помещении не снизится. К тому же, постепенно строение начнет разрушаться.

Метан, и иные опасные хим. соединения, которые содержатся в испарениях, разрушают стройматериалы. Особенно сильно они вредят древесине. А все потому, что этот материал чаще всего и используется для создания дачных туалетов.

Принудительный тип

Принудительная вентиляция, еще ее называют искусственной, создается при помощи специальной трубы или короба, который поставляет в помещение свежий воздух, а выводит неприятный запах. Трубу можно выбрать любую, выполненную из металла или пластика. Один ее конец должен быть опущен в яму, а второй возвышаться выше крыши на пару метров. Лучше всего если труба будет установлена снаружи строения. Если вы в туалете на улице установили унитаз, тогда трубу нужно провести через отверстие в полу или прикрепить ее к унитазу, а если у вас туалет с ямой, тогда вентиляцию лучше проводить к ней.

Короб, обеспечивающий хорошую вентиляцию и поступление достаточного количества свежего воздуха внутрь кабинки – это специальный вентилятор. Для такого маленького строение необходимо выбирать его с мощностью не более 5Вт. Вентилятор устанавливают внутрь трубы, таким образом, чтобы датчик, отвечающий за скорость вращения, находился внутри кабинки.

Устройство пудр-клозета

Если вы строите такой дачный туалет своими руками пошагово, инструкция будет достаточно лаконичной. Простота устройства объясняется, в том числе, тем, что для пудр-клозета не требуется сооружения ямы. Для компактных конструкций земляные работы вообще не нужны, а для стационарных может потребоваться углубление в земле, в которое будет помещаться накопительная емкость (ведро или бак). Устройство пудр-клозета сводится к установке под стульчаком емкости для сбора нечистот и снабжении туалета ящиком с засыпкой (торфом, опилками и пр.) и совком. Засыпать отходы следует после каждого посещения уборной.

Дачный пудр-клозет является наиболее простым в монтаже и обслуживании вариантом

Начинаем строительство

Первым делом необходимо вырыть котлован под установку септика для туалета. В этом случае можно обойтись своими силами, но это слишком долго. Если же вы решите воспользоваться услугами копачей, то знайте, что их труд обойдется несколько дороже, чем если бы работал экскаватор. Поэтому с целью экономии сил, времени и средств лучше наймите технику для копки ямы.

Теперь самое время позаботиться о трубах канализации, которые будут идти к септику от сливного унитаза. Лучше если это будут гофрированные трубы. Они не нуждаются в дополнительных фитингах при соединении, а это значит, что стоки будут проходить меньше препятствий при сливе

Здесь также важно учесть, что трубу от сливного унитаза лучше всего прокладывать ниже уровня промерзания грунта. Если это невозможно, то нужно утеплить коллектор

И не стоит забывать о том, что гофрированные трубы лучше обкапывать плотным песком. Поскольку вспушенный грунт может изменить траекторию прокладки трубы, и тогда возникает риск застоя стоков в трубопроводе.

Устройство вентиляции внутренней канализации в доме

Правильный монтаж всех элементов системы гарантирует, что неприятного запаха в доме не будет. Для этого следует выполнить следующие условия при установке канализационных маршрутов в жилье:

  • Схема подключения должна отвечать всем нормам и требованиям по устройству канализационной системы;
  • Стыки, соединения труб между собой и с дополнительными устройствами должны быть герметичны;
  • Сантехнические приборы и другие приемные элементы системы должны иметь слив соответствующей формы, гарантирующей наличие водяной пробки, которая препятствует проникновению запахов в жилье.

Все принятые меры при монтаже внутренней канализации могут оказаться бесполезны, если отсутствует ее вентиляция. На практике неполадки местной канализации в частном доме часто заключаются в том, что водяные пробки не выдерживают даже небольшого обратного давления. Например, если септик не вентилируемый, а емкость постоянно или сезонно герметизируется, то в процессе происходящих в ней реакций вредные газы могут по канализационным маршрутам попасть в дом.

Особенности строительства уличных уборных

Типичный дачный туалет – это кабинка с выгребной ямой под ней. Кабинка может быть из дерева, кирпича, досок – по усмотрению владельца. Внутри нее устанавливается сиденье.

На первый взгляд, возведение этого сооружения не вызывает никаких трудностей. Но не стоит заблуждаться. Основной момент, который может вызвать проблемы при строительстве дачного туалета, – это вентиляция. Ее необходимо спроектировать в самом начале.

Выгребная яма представляет собой углубление в земле. Объем ямы зависит от количества человек, посещающих туалет. На 2 человек в среднем хватает 1 куб. м.

Обязательное требование при копании ямы: ее глубина должна быть на 1 метр выше уровня весенних грунтовых вод. Стенки укрепляются кирпичами, просмоленной древесиной или бетонируются. Дно ямы не обязательно герметизировать. В этом случае жидкость будет впитываться в почву. Все чаще дачники в выгребную яму начали устанавливать различные емкости.

Выгребная яма предназначена для сбора отходов жизнедеятельности человека — мочи и каловых масс. Органические вещества со временем подвергаются разложению.

При этом в окружающую среду выделяются метан и сероводород. Кроме неприятного запаха, метан обладает свойством разрушать деревянные стены и перегородки. Поэтому пол следует делать из досок, пропитанных антисептиками и не поддающихся негативному воздействию метана.

Выгребную яму располагают 2 способами:

  • на некотором расстоянии от кабинки;
  • под кабинкой.

При установке выгребной ямы отдельно от самого туалета запах минимален. Но такой способ требует больше как расходов, так и трудозатрат. В этом случае необходимо провести водопровод и канализационные трубы от кабинки до ямы. Таким способом стоит строить туалет, только если на даче проживают круглогодично.

Если же дача используется нечасто, то сооружение такой уборной нерентабельно. В этом случае яму делают непосредственно под кабинкой. И тут уже для обеспечения достаточного количества свежего воздуха внутри помещения необходима система вентиляции.

Зачем нужна

Сооружая туалет на участке, не следует пренебрегать рекомендациями специалистов. Объем работ по устройству вентиляции туалета на даче не столь значительный, чтобы экономить на их проведении. Результатом будет полноценный отдых на природе, где хозяева и гости будут наслаждаться свежим воздухом. Воздухообмен при устройстве очистных сооружений нужен дл решения следующих задач:

  • Избавление от неприятного запаха;
  • Снижение концентрации вредных веществ в отстойнике;
  • Воздухообмен необходим для работы бактерий разрушающих стоки.

Правильно собранная вентиляция в дачном туалете позволяет продлить сроки его службы, поскольку блокируются процессы гниения и уменьшают риски возникновения плесени, для которой благоприятными условиями жизнедеятельности являются влажность и тепло. В отсутствие притока свежего воздуха именно такая ситуация и складывается. В процессе разложения органических веществ выделяется тепло, своевременный отвод которого оптимизирует работу полезных бактерий, не давая размножаться вредным микроорганизмам

Естественная вентиляция

Обустроить естественный тип можно при помощи окна или специального отверстия, которое находится внизу одной из стен. Если вы решили сделать окно, тогда расположите его как можно ближе к крыше или оснастите его специальным козырьком. Это необходимо для того, чтобы защитить ваше строение от попадания внутрь осадков, листьев и грязи.

Также будет уместно закрыть его москитной сеткой, чтобы не пускать внутрь насекомых. А если вы хотите не только сделать окно, но и дополнительное отверстие в стене, тогда сделайте его внизу двери или в стене. Это отверстие обязательно прикройте специальной решеткой.

Виды туалетов без ямы

Можно построить дачный туалет без выгребной ямы своими руками или приобрести готовую заводскую конструкцию. В первом случае вы сэкономите средства, во втором – время и силы, поэтому всегда есть варианты для выбора, следует только учитывать особенности каждого вида, нюансы монтажа и эксплуатации.

1. Биотуалеты становятся все более популярными среди дачников, посещающих свои участки не слишком часто и не проживающих за городом длительное время. Такие модели могут быть только покупными, однако они выгодно отличаются компактностью, небольшим весом и минимальными требованиями к обслуживанию.

Сухой или жидкий наполнитель резервуаров содержит бактерии, способствующие разложению отходов. Также большой популярностью пользуются модели с торфяной засыпкой. Благодаря этому исключается вероятность гниения, образование резкого неприятного запаха. Биотуалеты могут быть установлены на любом участке вне зависимости от его рельефа, типа почвы и уровня залегания грунтовых вод, а отходы относятся в компостную яму для дальнейшей переработки, после которой они становятся натуральным удобрением.

Торфяной биотуалет — удобный вариант без обустройства ямы и регулярной ее откачки

Кроме того, существуют также модели электрических биотуалетов, в которых отходы могут высушиваться до состояния золы.

Биотуалеты могут располагаться как непосредственно в доме, так и в уличных строениях.

2. Септик — это целое семейство конструкций очистных сооружений для утилизации отходов не только от туалета, а от всех сантехнических и бытовых приборов в целом, включая стиральную и посудомоечную машины. Отличаются по производительности и степени очистки стоков. Септики (системы автономной канализации) могут быть покупными или построенными своими руками, но для их установки в любом случае потребуется выполнение земельных работ – резервуары всегда находятся под землей, а от дома также под землей к ним прокладывается труба.

Установка септика является универсальным решением для обустройства как туалета, так и всей канализации на участке в целом

Выбор конструкции зависит от ряда условий. Например, модели с почвенной доочисткой не рекомендуются для участков с глинистыми малопроницаемыми почвами или в тех местах, где грунтовые воды находятся близко к поверхности. Септики в основном могут быть одно-, двух- или трехкамерными. Количество камер во многом определяет качество очистки воды, а общий объем резервуаров выбирается по среднесуточному объему стоков.

Обычно к септикам подключают туалеты, которые размещаются в доме.

3. Пудр-клозет – это удобный и экономичный туалет на даче без выгребной ямы. После каждого посещения отходы присыпаются составом, способствующим их преобразованию в компост. В некоторых случаях для этих целей используется зола или опилки, но эффективнее всего торф или торфо-опилочная смесь. По мере наполнения резервуар его содержимое выгружается в компостную яму для дозревания. Таким образом можно получить безопасное органическое удобрение и решить проблему утилизации.

Пудр-клозеты заводского изготовления (торфяные биотуалеты) могут иметь специальные распределители засыпки, устройства для разделения отходов на твердую и жидкую фракции. Самодельные модели просты в изготовлении и снабжаются емкостью для торфа и совком. Резервуары пудр-клозетов герметичны и устанавливаются на поверхности, поэтому такие конструкции могут устанавливаться на любых участках.

Устройство самодельного пудр-клозета

Устройство естественной вентиляции


Схема вентиляции дачного туалета Чтобы избавиться от зловония, вентиляция уличного туалета должна быть как внутри кабинки, так и внутри выгребной ямы. Так как в яме ядовитые газы можно вытеснить только естественным путем, то начинать надо с нее.

Монтаж вентиляции в выгребной яме выполняют одновременно с ее строительством. Позади туалета параллельно стене устанавливается труба диаметром 11 см. Нижний ее конец должен входить в яму, но не достигать уровня максимальной наполненности емкости. От конца трубы до нечистот должно оставаться не менее 20 см. Если выгребная яма находится полностью под кабинкой, то вертикальную трубу соединяют с нею при помощи углового переходника.

Высота трубы зависит от высоты кабинки. Она должна быть выше крыши примерно на 1 м. Трубу следует плотно зафиксировать на стене при помощи металлических скоб или хомутов.

Для защиты от атмосферных осадков верхний конец трубы следует оборудовать зонтиком. Установка дефлектора вместо зонтика не только защитит от осадков, но и увеличит тягу. А установка дефлектора с функцией флюгера может увеличить тягу на 30%.

Следующий этап – это работы внутри кабинки. Монтаж вентиляционной системы состоит в создании приточного и вытяжного отверстий.

Приточное отверстие служит для поступления свежего воздуха в кабинку туалета. Его следует просверлить внизу стены, примерно в 15 – 20 см от пола. Диаметр должен составлять более 10 см. Для предотвращения попадания внутрь туалета листвы, пыли, различных насекомых на приточное отверстие в стене желательно установить вентиляционную решетку.

Вытяжное отверстие сверлят в противоположной стене на максимальной высоте. В нем закрепляется переходник с углом 90° и диаметром 11 см. В него вставляется вертикальная труба, которая закрепляется в стене при помощи хомутов или скоб. На конец трубы следует установить зонтик для предотвращения попадания снега и дождя.

При монтаже вентиляции в туалете на даче своими руками следует обратить внимание на качество используемых труб. Они должны быть устойчивыми:

  • к воздействию метана и сероводорода;
  • к воздействию атмосферных осадков;
  • к высоким и низким температурам.

Оптимальным решением являются пластиковые трубы.

Виды туалетов для дачи

Дачный туалет по способу устройства можно разделить на три вида: уличный, торфяной, септик или выгребной.

Уличный или летний туалет для дачи представляет собой отдельное строение с ямой под ним для сбора отходов — это самый простой вид, он прекрасно будет удовлетворять все нужды владельцев.

Рис.1. Летний дачный туалет.

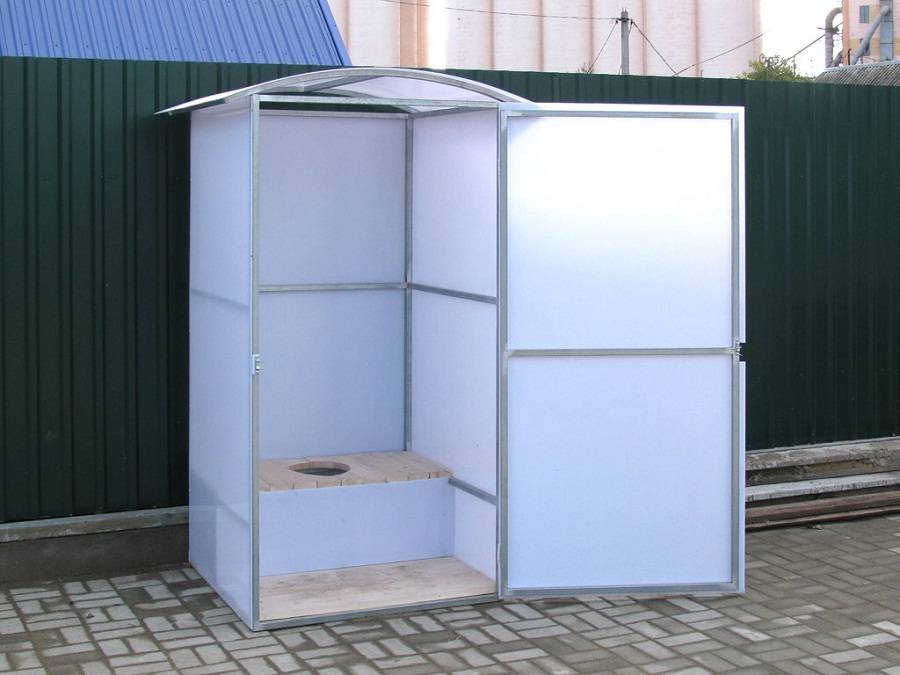

Рис.2. Туалетная кабинка из металлической трубы обшитая не прозрачным полибикарбонатом.

Рис.3. Конструкция дачного туалета.

Главное его достоинство в том, что чистка может не выполняться более 10 лет, благодаря медленному накоплению отходов. Этому способствует его устройство, яма негерметична и имеет вентиляцию. Часть жидкой фракции испаряется, а часть впитывается в грунт. Таким образом накопление нечистот происходит очень медленно.

Рис.4. Летний или уличный туалет. Этот вид построить своими руками проще всего. При сезонном использовании данный вид может прослужить более 10-ти лет без обслуживания.

Рис.5. Интересный дизайн уличного туалета.

При всех достоинствах уличного туалета его нельзя строить при высоком уровне грунтовых вод, более 2,5 м. В противном случае вода в яме будет постоянно, а не только весной, и нечистоты могут попасть в грунтовую воду. Это особенно опасно если водоснабжение дачи осуществляется с помощью колодца. Также на установку дачного туалета накладываются определенные нормы по расположению на участке.

Торфяной или финский туалет для дачи — это сооружение без ямы, все нечистоты накапливаются в специальном баке. Дачный туалет финской конструкции устраивается в виде отдельного строения. Он имеет простой принцип действия. После каждого использования отходы жизнедеятельности пересыпаются торфом, или смесью торфа с золой, опилками, измельченной корой. Смесь способствует разложению нечистот. Как только емкость заполнится ее необходимо опорожнить в компостную кучу для дальнейшей переработки. Переработанные отходы — это органическое удобрение, которое может применяться для подкормки растений.

Рис.6. Торфяной или финский туалет не использует выгребную яму. В качестве накопителя отходов используется отдельная емкость. Перемешанные с торфом отходы могут использоваться как органическое удобрение.

Рис.7. Устройство финского биотуалета.

Этот вид не имеет ограничений по месту расположения. Сухой компостный туалет имеет недостатки — это необходимость регулярного удаление содержимого. Поэтому его целесообразно устраивать если дача используется сезонно и постоянно им пользуются не более 1 – 2 человека.

Рис.8. Устройство торфяного биотуалета.

Рис.9. Внешний вид торфяного туалета.

Рис.10. Торфяной биотуалет по финской технологии.

Септик позволяет организовать санузел в дачном доме. Становится возможным это благодаря герметичной выгребной яме, которая может устанавливаться в любом месте участка и при любом уровне грунтовых вод. Септик делает возможным сделать туалет на даче с унитазом как в городской квартире. В отличие от дачного туалета септик может использоваться круглогодично. Поэтому обычно его устраивают в местах постоянного проживания.

Рис.11. Септик — это аналог городской канализации. При наличии септика туалет устраивают в доме. Септик может эксплуатироваться круглогодично.

Рис.12. Схема многокамерного септика.

Недостатком септика является его дороговизна и трудоемкость установки. Септик не просто накапливает отходы, он их перерабатывает. Септик может быть различных конструкций. В зависимости от вида септика процент переработки различен, но не достигает 100%, поэтому периодически необходимо откачивать отложения, при этом сделать это своими руками достаточно сложно. В связи с чем к септику должен быть доступ для подъезда ассенизационной машины.

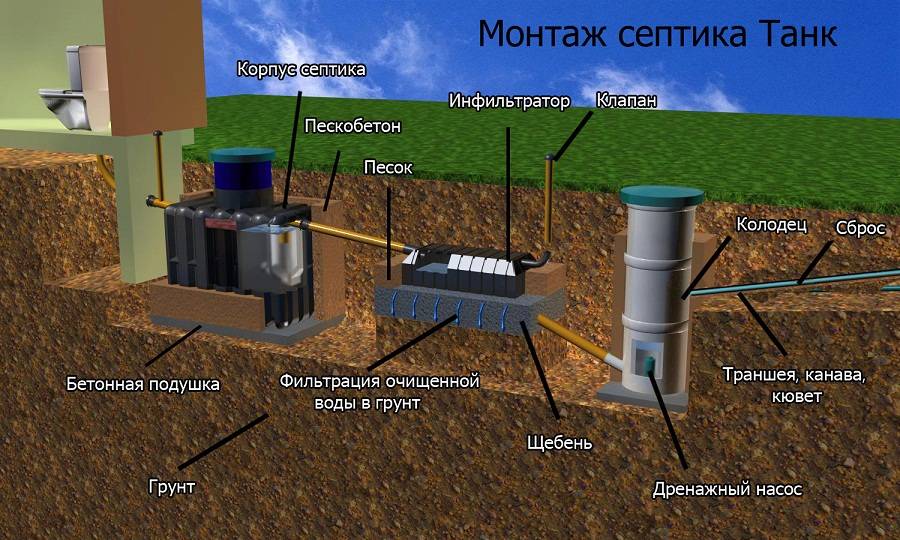

Рис.13. Пример монтажа септика.

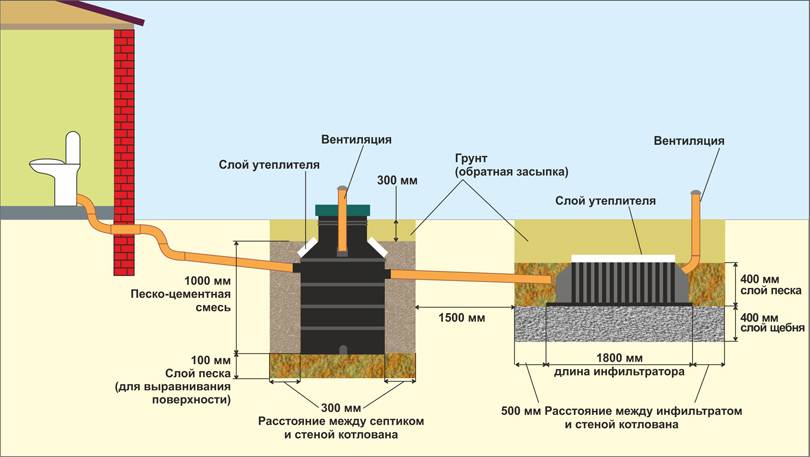

Рис.14. Расположение основных элементов септика.
