Описание и характеристики утепленных шведских плит

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом — в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка «Пеноплекса».
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
4. Монтируется система дренажа.
5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Разводка инженерных коммуникаций и создание амортизационной подушки

Далее приступают к обустройству амортизационной подушки толщиной около 15 см из гравия или щебня размером фракций 20-40 мм. Основание засыпается мелкодисперсным песком, который уплотняется каждые 20 см ручной трамбовкой или вибратором до достижения проектной отметки.

Все инженерные коммуникации должны быть уложены до создания монолитного основания, поэтому их располагают на песчаной подушке с уплотнением согласно плану разводки ниже уровня промерзания. Все концы труб необходимо вывести на поверхность для дальнейшего подключения системы. Для повышения ремонтопригодности сетей трубы лучше укладывать в футляры большего диаметра. Для канализационной системы следует предусмотреть снаружи колодец, чтобы можно было выполнять ревизию канализации и ее ремонт.

Все имеющиеся трубы из-под фундамента необходимо вывести на поверхность для дальнейшего подключения систем

После укладки всех инженерных коммуникаций поверхность покрывается небольшим слоем гравия толщиной до 15 см с последующим уплотнением. Для хорошей гидроизоляции основание накрывается водонепроницаемым материалом. Здесь можно использовать как недорогостоящий рубероид, так и более современные изделия. Полотна укладываются внахлест на 10 см с герметизацией стыков. Края гидроизоляционного материала должны выступать за фундамент не менее чем на 15 см.

Области использования

Наибольшей популярностью такая технология пользуется в Эстонии и прочих странах Прибалтики. Она идеально подходит для регионов с холодным климатом и даже с близким расположением грунтовых вод. Фактом, подтверждающим эффективность фундамента типа УШП, является использование его на Скандинавском полуострове, где достаточно суровые климатические условия. В настоящее время такую технологию активно применяют на территории России.

Она обеспечивает жесткую конструкцию, которая успешно противостоит движению почвы в различных направлениях. Под ней расположен качественный слой утеплителя, который устраняет все проблемы, связанные с промерзанием. Даже в самые сильные морозы такая основа не теряет своих свойств и не деформируется. Утепленную плиту целесообразно использовать в следующих случаях:

• в холодных регионах, чтобы свести к минимуму теплопотери;

• при высоком уровне грунтовых вод, где она защитит вас от затопления;

• для индивидуального строительства, если вы планируете использовать систему теплый пол;

• на неустойчивых и грунтах, склонных к пучнению.

Состав фундамента УШП

В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания. Все слои укладывают в четкой последовательности

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Этапы работы

Каждому потребителю вполне под силу сделать утеплённую шведскую плиту своими руками. Для этого необходимо лишь следовать представленным ниже советам.

• Подготовка земельного участка. Снять верхний слой грунта. Обычно достаточно убрать слой в 35-40 см почвы. Можно убрать его при помощи бульдозера или же самостоятельно, с использованием лопаты.
• Строительство дренажной подушки. По всему периметру цоколя насыпаем послойно речной песок (высота 10-15 см) и мелкий щебень (высота 20-30 см). Каждый слой необходимо хорошо утрамбовать и пролить водой. Поверхность периодически выравниваем. Слой дренажа должен сравняться с уровнем поверхности земли.
• Формирование опалубки. Производится по 2 технологиям:

1. Европейская;
2. Российская.

При работах по европейской технологии применяется опалубка, состоящая из блоков пенополистирола. Впоследствии она не удаляется.

По российской технологии изготавливаются стандартные деревянные опалубочные щиты. Они устанавливаются по всему периметру цоколя. Следите за выравниванием, все стенки опалубки должны быть установлены строго под углом в 90 градусов.

Опалубку следует укрепить железными штырями или деревянными брусьями.

• Слой утеплителя. Выложить на поверхность 2 слоя материала – утеплителя, например, пенопласта. Его плотность должна составлять 100 или 200 единиц.
• Армирование. Сетку следует связывать из железных прутьев 10 или 8 см. Ячейки сетки должны иметь параметры 15 на 15 см. Готовую сетку нельзя выкладывать непосредственно на утеплитель. Она устанавливается на специальные возвышения.
• Установка системы обогрева поверхности пола.
• Монтирование труб для канализации, водопровода, коммуникаций.
• Слой бетона. На подготовленную сетку выкладывается бетон. Его маркировка должна превышать М300. Бетон выкладывается лопатой и выравнивается по правилу. Слой бетона должен составлять 10-15 см.
  1. Полученную таким образом плиту необходимо каждый день поливать водой. Следует следить за поверхностью, нельзя допустить ее растрескивание.
  2. При теплой погоде слой бетона необходимо укрывать полиэтиленовой пленой. Это необходимо для предотвращения испарения влаги с поверхности.
• После полного застывания бетона следует снять деревянную опалубку.
• Далее бетон рекомендуется разровнять и подвергнуть процедуре шлифования.
• Монтаж внешней отмостки фундамента.
• Не стоит забывать и про систему вентиляции. Отверстия необходимо проделать в основании строго друг против друга на расстоянии в 1,5 – 2 м.

Процесс строительства утепленного шведского плитного фундамента завершен.

Плюсы и минусы конструкции

Решение о типе фундамента основывается на анализе преимуществ и недостатков.

К преимуществам УШП относятся:

• такой фундамент подходит для любого типа грунта, выдерживает строительство домов с тяжелыми стенами из кирпича или бетонных конструкций;
• интеграция теплого пола позволяет уменьшить расходы на монтаж полноценной системы отопления, а при должном утеплении строения, в зонах с умеренным климатом и вовсе отказаться от нее;
• использование изоляторов на основе пенополистирола высокой плотности предотвращает пучение глинистых, слабых грунтов и подвижку плиты.

Кроме того, конструкция этого фундамента такова, что при одинаковой прочности с обычной бетонной стяжкой, на устройство УШП требуется меньшее количество бетона, что снижает общие расходы. А после шлифовки плита сразу представляет собой черновой пол первого этажа, который не требуется дополнительно выравнивания или утепления.

Минусы

Имеются и недостатки. Во-первых, для устройства необходимо значительно детальней разрабатывать проект будущего дома. Особенно в части инженерных коммуникаций, так как после заливки плиты доступ к интегрированным трубам водоснабжения, отопления и канализации будет невозможен.

Во-вторых, относительная сложность самой конструкции требует использования более квалифицированного персонала и качественных материалов.

В-третьих, при строительстве домов на склонах, придется дополнительно потратиться на полное горизонтальное выравнивание площадки под плиту. В домах, построенных на УШП, невозможно устройство подвалов и погребов.

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

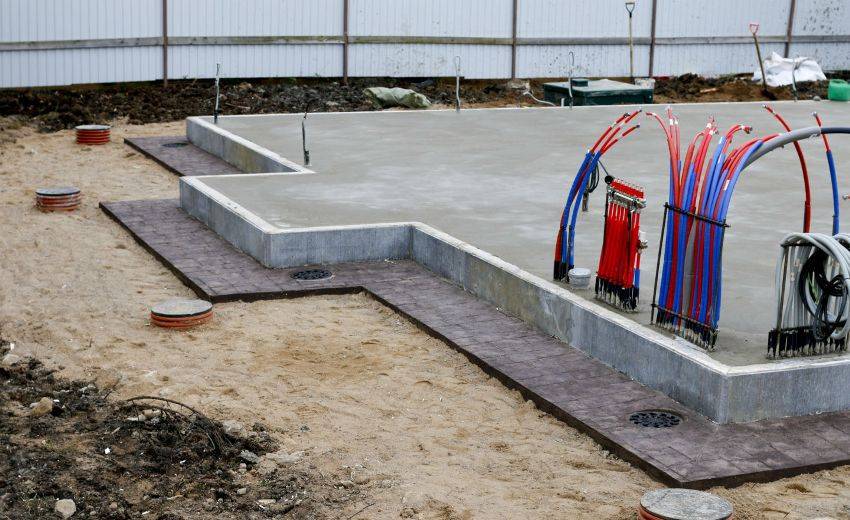

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.
