Устройство автоматического отключения бойлера при повышении энергопотребления

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

• ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
• несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
• неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО Буквенное обозначение Описание Дополнительная информация Номинальное напряжение Un Уровень напряжения, который избран производителем аппарата и необходим для его функционирования. Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства. Номинальный ток In Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода

Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А. Номинальный отключающий дифференциальный ток Idn Ток утечки. Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА. Номинальный условный ток короткого замыкания Inc Показатель, по которому можно судить о надёжности, прочности и качестве УЗО. Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А. Номинальный дифференциальный ток короткого замыкания IDc Ещё один показатель качества и надёжности устройства. Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО. Предельное значение неотключающегося сверхтока — Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена. Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз. Номинальная включающая и отключающая (коммутационная) способность Im Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов. Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока У качественных устройств составляет 1000 или 1500 А. Номинальная включающая и отключающая способность по дифференциальному току IDm Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока

Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S

Возможные ошибки монтажа

Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя

Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Частая ошибка малоопытных электриков – это установка розеток и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется. Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера. В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Удобство и экономия с розеткой с таймером

Розетка с таймером для водонагревателя — это удобное и практичное решение, позволяющее автоматизировать процесс работы водонагревателя и экономить электроэнергию. Такая розетка позволяет устанавливать определенное время работы водонагревателя, что позволяет не только сэкономить затраты на электричество, но и предотвратить перегрев воды, что может привести к повреждению оборудования и увеличению расходов на его ремонт.

В отличие от обычной розетки, розетка с таймером обладает несколькими преимуществами:

• Удобство использования: Вам больше не нужно вручную включать и выключать водонагреватель, достаточно установить нужное время работы, и розетка сама выполнит все необходимые операции.
• Экономия времени и усилий: Благодаря розетке с таймером вы можете заранее запрограммировать время работы водонагревателя, что позволит вам сэкономить время и усилия на постоянном контроле работы оборудования.
• Экономия электроэнергии: Установка определенного времени работы водонагревателя позволяет эффективно использовать электричество, необходимое для его функционирования. Благодаря этому можно существенно снизить затраты на энергию и экономить семейный бюджет.

Кроме того, розетка с таймером может быть оснащена дополнительными функциями, которые дополняют ее возможности:

1. Защита от перенапряжения: Некоторые модели розеток с таймером имеют встроенную защиту от перенапряжения, что позволяет защитить ваш водонагреватель и снизить риск повреждения от скачков напряжения в электрической сети.
2. Функция задержки включения: Эта функция позволяет задать определенный промежуток времени, в течение которого розетка не будет подавать питание на водонагреватель. Такой режим работы особенно полезен, когда требуется предотвратить перегрузку электросети во время пиковых нагрузок.
3. Режимы работы по дням недели: Некоторые розетки с таймером позволяют задать разные режимы работы водонагревателя в зависимости от дня недели. Это может быть полезно, например, если вы хотите настроить разные времена работы водонагревателя на выходные и будние дни.

В итоге, установка розетки с таймером для водонагревателя не только обеспечивает удобство использования и экономию времени, но и существенно снижает расходы на электроэнергию. Такое решение становится все более популярным среди пользователей, которые стремятся сделать свою жизнь удобнее и экономичнее.

Принцип действия

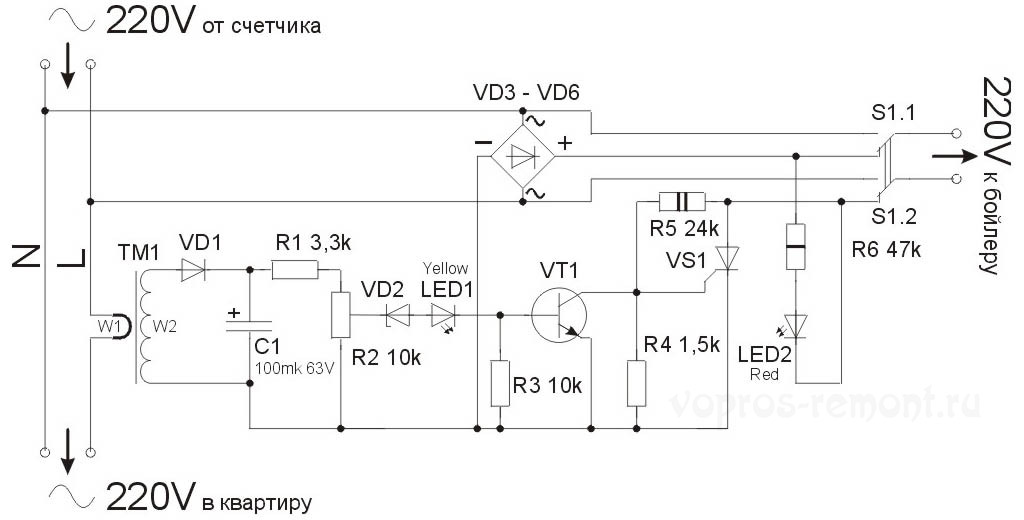

Схема устройства приведена на рисунке. Его основа – измерительный трансформатор типа ТТН (трансформатор ток – напряжение) ТМ1. Первичная обмотка ТМ1 (W1) – виток или полтора эмалированной меди большого сечения – включена в разрыв фазного провода L. Ее индуктивность и активное сопротивление ничтожны и не оказывают никакого влияния на электроснабжение квартиры. Вторичная обмотка W2 – много витков тонкого провода. Те, кто знает электродинамику, сразу поймут, что при наличии ферромагнитного магнитопровода НАПРЯЖЕНИЕ U на вторичной обмотке будет прямо пропорционально ТОКУ I первичной, и по его величине можно судить о величине тока в измеряемой цепи.

Электрическая принципиальная схема устройства автоматического отключения электробойлера

Выпрямительный диод VD1 и накопительный конденсатор С1 совместно с ТМ1 составляют измерительный узел. Коэффициент преобразования выбран 1:1,5, т.е. при токе в измеряемой цепи 30 А напряжение на С1 составит 45 В. Такой, достаточно высокий, коэффициент преобразования выбран для устранения гистерезиса устройства по току. Если взять его, скажем, 5:1 (6 В на С1 при 30 А измеряемых), то при настройке устройства на 6 А обратное восстановление вторичной цепи происходит при 5,7 А. 0,3 А разницы при 220 В это 66 Вт, т.е. одна-две лампы освещения могут «сбить с толку» устройство.

Ограничительный резистор R1, регулировочный потенциометр R2, стабилитрон VD2, светодиод LED1, шунт утечки R3 и транзистор VT1 составляют узел управления и индикации срабатывания. Принцип его работы очевиден: R2 настраивают устройство на нужный ток. Когда напряжение на его движке превысит напряжение пробоя стабилитрона плюс 2 В (падение напряжения на светодиоде), VT1 открывается, замыкая на общий провод цепь управляющего электрода тиристора VS1, тот закрывается и размыкает цепь питания бойлера. LED1 при этом загорается за счет тока базы VT1, сигнализируя о срабатывании устройства.

Диодный мост VD2-VD6, делитель напряжения R5/R4 и тиристор VS1 составляют узел коммутации. Он собран по обычной схеме с шунтированием диагонали диодного моста. При этом через ТЭН бойлера и тиристор протекают синусоидальные однополярные импульсы тока с частотой 100 Гц. Через R5/R4 в начале каждого импульса (когда напряжение достигнет примерно 2 В) тиристор открывается и пропускает ток. При падении напряжения до примерно 0,5 В тиристор закрывается и «ждет» следующего импульса.

При срабатывании узла управления открывающие импульсы через открытый VT1 «уходят в землю», по окончании очередной полуволны 220 В 100 Гц тиристор закрывается, а следующая не пройдет через противоположно направленные плечи VD2-VD6. При использовании в качестве VS1 тиристоров производства 70-х из старого хлама мощность бойлера составляет 90% от номинальной, а с современными оптотиристорами – 97-98%.

Ограничительный резистор R6 и светодиод LED2 составляют узел индикации подключения бойлера. Свечение LED2 свидетельствует, что питание на бойлер подано через устройство.

Двухполярный переключатель S1.1/S1.2 предназначен для включения бойлера напрямую при неисправности схемы. Надежность устройства весьма высока; схема построена так, что большинство из возможных неисправностей приводят не к отключению, а наоборот к постоянной подаче напряжения на бойлер, как будто «коробочки» вовсе нет, но предназначено устройство для того, чтобы избавить от хлопот, а не добавлять их. S1.1/S1.2 – со световой индикацией включения, чтобы видно было, запитан бойлер через «коробочку» или напрямую.

Популярные причины срабатывания

Поскольку любая техника не может служить вечно, ее необходимо периодически проверять на предмет неисправностей. Особенно это относится к электроприборам. В данном случае проверять, будет ли срабатывать УЗО на водонагревателе, необходимо примерно раз в месяц. Сделать это можно при нажатии кнопки «Тест», которая создает в устройстве контролируемую ситуацию утечки тока и если устройство исправно, оно автоматически отключается.

Ситуации когда выбивает УЗО периодически случаются и причин этому может быть много, но к самым распространенным относятся:

• Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит во время эксплуатации водонагревателя, электрический ток, вода и высокая температура начинают постепенно разрушать изоляцию нагревательного элемента и вода начинает контактировать непосредственно с электропроводящими деталями. Для проверки трубчатого электронагревателя достаточно извлечь его из бака бойлера, очистить от накипи и провести тщательный осмотр. Если на его поверхности есть небольшие трещинки, значит, изоляционный слой пришел в негодность и нагреватель необходимо заменить.
• Утечка тока. Это может быть вызвано несколькими причинами. Например, бойлер подключен к старой электропроводке, изоляция которой со временем испортилась и из-за оголения проводов происходит короткое замыкание. Либо при установке других устройств или элементов мебели механическим путем (гвоздем или дюбелем) была повреждена целостность изоляционного покрытия проводки. Также причиной может послужить некачественное или ошибочное подключение УЗО.
• Замыкание оголенной проводки на корпусе водонагревателя. Если в бойлере без заземления оголившийся провод начинает контактировать с корпусом – это может приводить к тому, что автомат будет постоянно срабатывать, а также повышает риск получения удара электрическим током.
• УЗО выбран не в соответствии с требованиями мощности и напряжения. В данном случае УЗО при включении водонагревателя может периодически срабатывать, поскольку не будет справляться с нагрузками.
• Неисправность самого устройства защитного отключения. Спусковой механизм мог износиться и при малейшей вибрации может выключаться. Либо кнопка теста стала западать.

Про необходимость установки устройств защитного отключения в местах повышенной опасности поражения электрическим током слышали, пожалуй, все. Однако многие электрики, среди которых нередко встречаются и профессионалы, почему-то убеждены, что в двухпроводной сети невозможна, что это ведет либо к дорогостоящей модернизации электросети в помещении, либо к отказу от УЗО вовсе.

Однако такое предубеждение неверно в самой своей сути, ведь на УЗО присутствуют только два контактных разъема, и крепить заземляющий провод попросту некуда! Да и принцип работу подобных устройств вовсе не требует подключения к заземлению.

Подтверждается это не только данной статьей, но и множеством случаев, когда УЗО подключенное к трех проводной сети в которой имеется заземление вполне исправно и долго функционировали, даже не смотря на повреждение заземления (например, обрыв заземляющего провода) продолжает выполнять свои защитные функции.

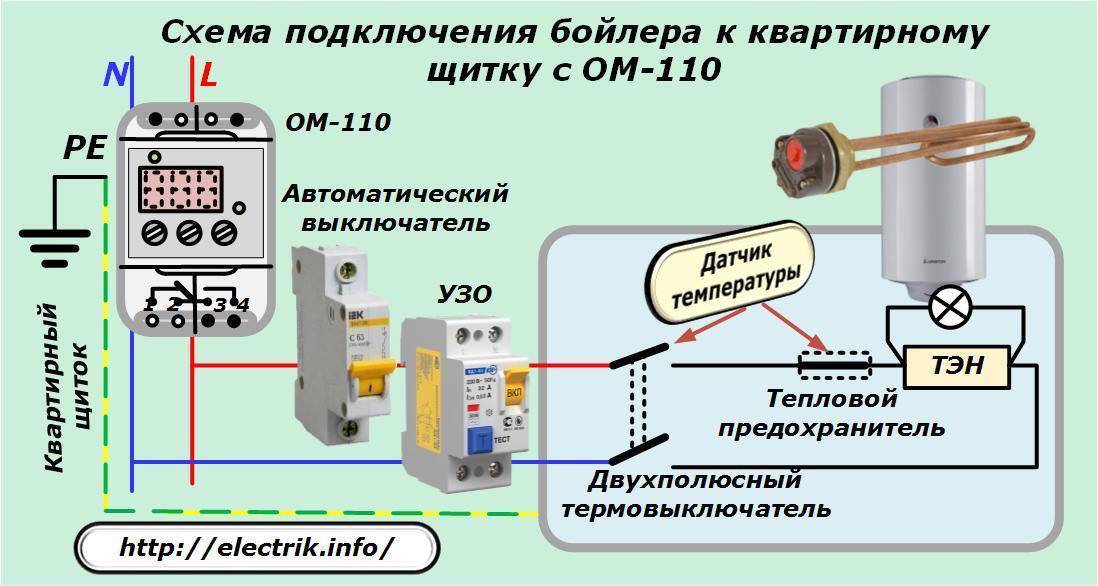

Схемы подключения к электробойлерам

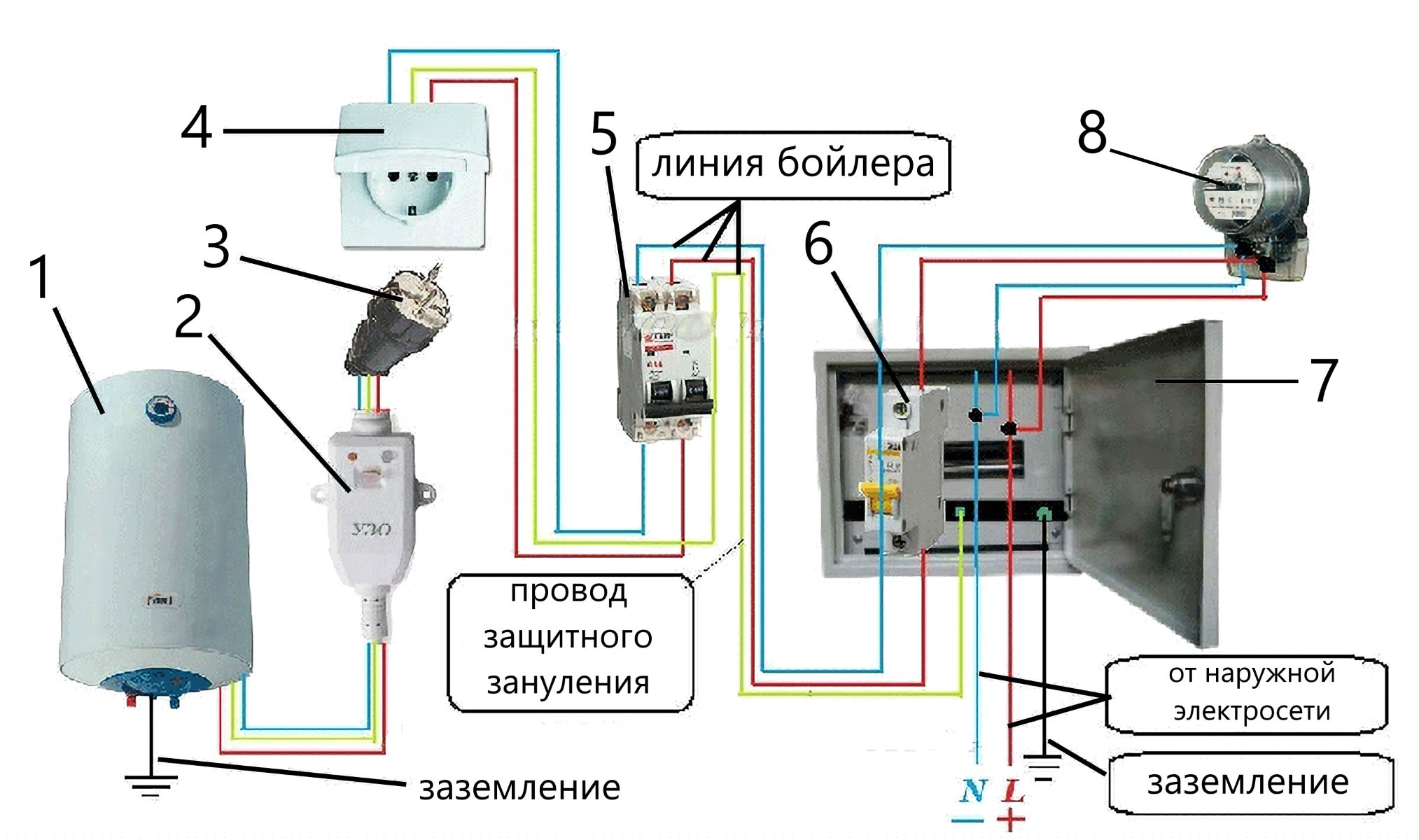

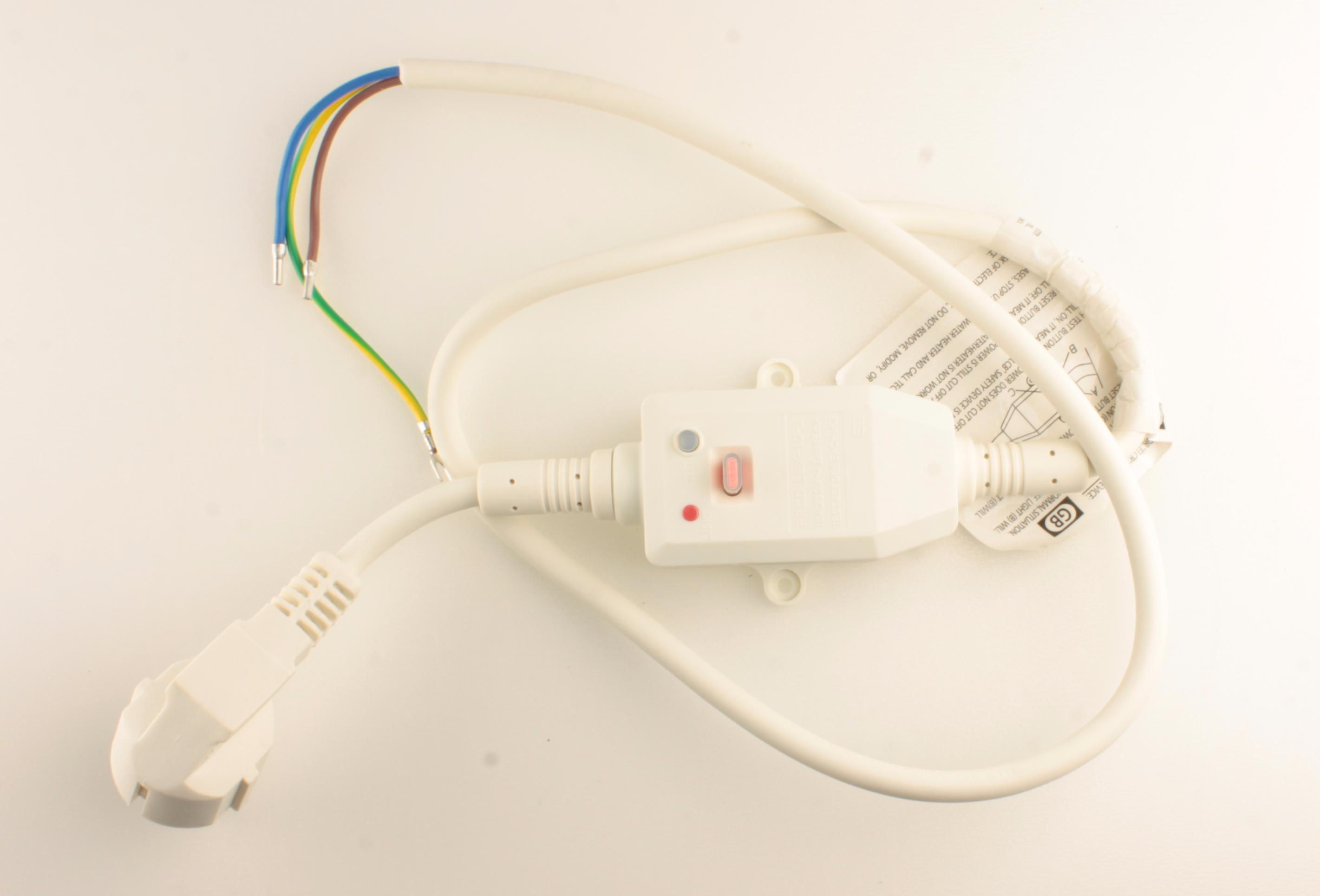

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора. Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автомат. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов. Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

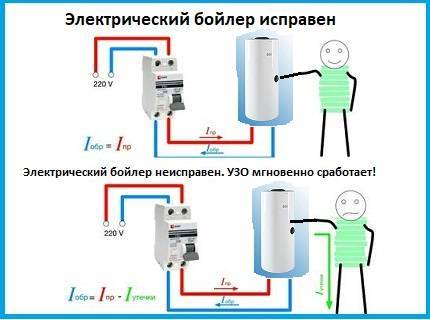

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

ТТН

Магнитная индукция в магнитопроводе ТМ1 составляет доли тесла (Тл), поэтому наматывать его можно хоть на железе из консервной банки или на Ш-образном феррите. Трансформаторная сталь все же предпочтительнее: индукция насыщения феррита намного меньше, и при резких сильных скачках напряжения в сети ИП могут проникать в схему. Площадь сечения – от 1 кв. см. Больше – не страшно, но возрастут массогабариты устройства.

В оригинале ТМ1 намотан на каркасе сгоревшего трансформатора «базарного» китайского сетевого адаптера питания. Радиолюбители знают, что перематывать «китайца» бесполезно: высококоэрцитивный ферромагнитный сплав, из пластин которого набран сердечник, чувствителен к нагреву, при перегорании ухудшает свои свойства и перемотанный очень быстро опять сгорает. Но в качестве ТТН такой трансформатор работает без заметного нагрева при максимальном токе в первичной обмотке.

Конструкция трансформатора ТМ1

Конструкция и данные ТМ1 показаны на рисунке. Первичная обмотка W1 – виток или полтора из сложенных вместе 10-12 медных эмалированных проводов диаметром 1,0-0,8 мм по меди, или обрезок медной эмалированной шины соответствующего сечения. Плотность тока j в W1 желательно выдерживать до 4 А/кв.мм во избежание магнитного насыщения сердечника от ИП. Коэффициент преобразования до некоторой степени зависит от магнитных свойств материала сердечника и площади его поперечного сечения, поэтому при изготовлении ТМ1 на случайном магнитопроводе количество витков вторичной обмотки W2 придется подобрать.

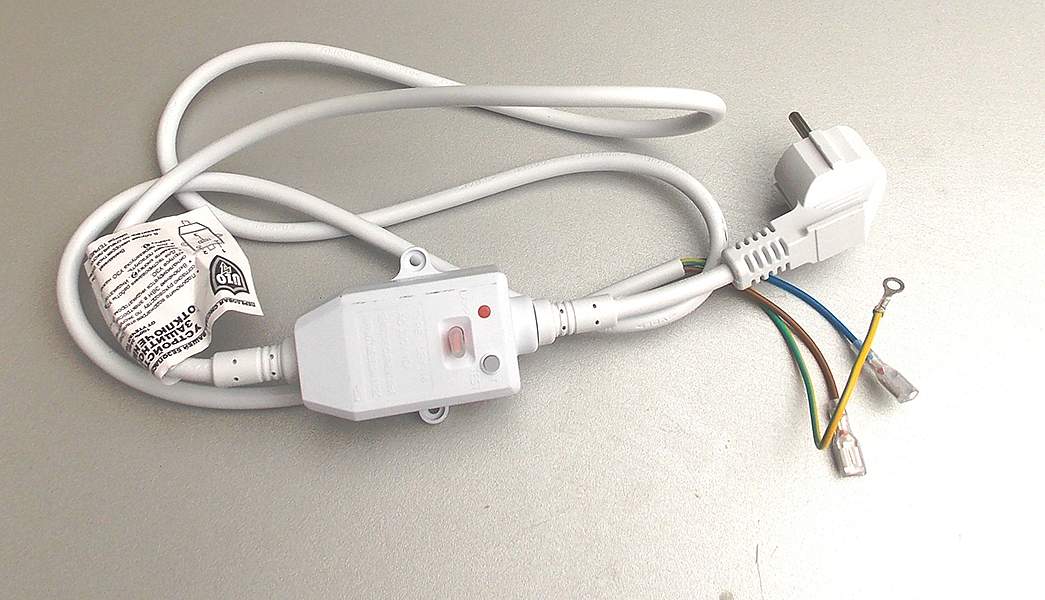

Почему водонагреватель выбивает УЗО — какой аппарат поставить

Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.

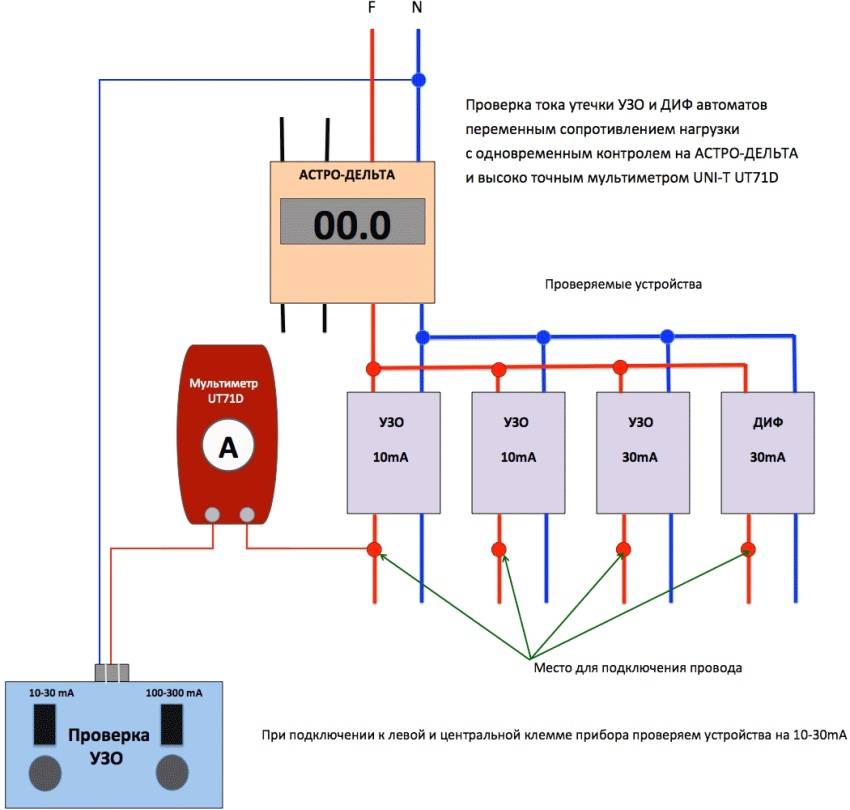

Как проверить УЗО на срабатывание

Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).

Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

• Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
• Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
• Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
• Причина, почему срабатывает УЗО, может быть в неверном подключении.
• Дифавтомат размещен неправильно.
• Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Нельзя устанавливать мощный прибор без заземления.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Как поставить новую защиту

В качестве новой защиты можно использовать дифавтомат. Аппарат уже включает в себя устройство защитного отключения. Он не допускает перегруза и сгорания электроприбора. Что лучше выбрать? Давайте сравним:

Устройство защиты предохраняет от поражения электрическим током методом сравнения фазы и нуля. Как только их показатели превышают норму, оно срабатывает.

Выбирайте проверенных производителей. Учитывайте, что сила тока должна несколько превышать значение техники.

УЗО подключается только в паре с автоматом. Однако при его срабатывании вы сразу знаете, в чем причина проблемы. Если у вас место ограничено, тогда лучше отдать предпочтение дифавтомату. Но при его отключении в поисках причин придется покопаться.

• Если брать дифференциальный прибор, то он сразу подсоединяется к фазе и нулю. Тогда как устройство отключения нуждается к подключению фазы на автомат, а затем на выход.
• Срок службы зависит от фирмы и качества изготовления. Но при поломке устройство защиты заменить проще, чем дифференциальное.

Для бойлера «Термекс» и «Аристон» мощностью 2 кВт выбирайте дифавтомат на 16 А, а УЗО на 20 А.

Подключение возможно двумя способами:

• Устройство небольшой мощности подключается к розетке. Она должна быть влагостойкой и заземленной, особенно если установка проходит в ванной комнате. Если мощность не будет соответствовать, розетка начнет греться и искрить.
• Через электрощиток. Для соединения используется медный кабель. Включение происходит с помощью автомата.

Лучше всего подключать водонагреватель к сети с наименьшим количеством соединений. Выбирайте проверенные и качественные изделия, которые надежно защитят вашу технику.

Вам помогла статья?

Да Нет

Разновидности и правила выбора

По методу работы различают приборы, действующие от дополнительных источников электричества и аппараты, функционирующие по электромеханическому принципу. В первом случае работа обеспечивается напряжением в линии с усилителем внутри системы. Эти установки не реагируют при отгорании ноля, когда потенциал идет через тело человека.

Новые разработки УЗО допускают прерывание тока, даже если отсутствует питание, поэтому продукцию делят на категории S и G. Вторая модель срабатывает не от электричества, а посредством спуска взведенной пружины — такие приборы считают более надежными.

Разновидности устройств по характеристикам (показатели нанесены на обратной стороне корпуса):

• число полюсов: 4, 3, 2 вывода;
• метод врезки в сеть: стационарные и переносные модели;
• рабочее значение напряжения: 63, 40, 25, 16 А.

Электромеханические приборы реагируют на утечку тока независимо от напряжения. В их конструкции присутствует дифференциальный трансформатор (сердечник). Потеря электричества ведет к повышению вольтажа на вторичной обмотке. Схема подсоединения нанесена на коробке.

Электронный тип работает при отключенном напряжении, поэтому для функционирования требуется внешний источник питания. Основной модуль — диэлектрическая пластинка с усилителем, внутри устройства отсутствуют аккумуляторы.

Селективный тип приборов предусмотрен для каждого контура в общей сети дома, чтобы отключались отдельные участки. Противопожарный применяют в многоуровневых каскадных системах в качестве первой ступени реагирования. По току такие УЗО чувствительные, но время реакции отсрочено, поэтому для защиты от удара человека током ставят дополнительные устройства.
