Перенос электрощита в доме или квартире
Обычно перенос щитка производят в следующих случаях:
- Замена проводки в частном доме при капитальном ремонте. После его окончания перемещают электрический ящик со столба в дом.
- Иногда в период строительства электрощит переносят со столба в бытовку.
- При заселении в новую квартиру.
- Если возникла необходимость в подключении дополнительных потребителях электроэнергии, а щит не отвечает требованиям электробезопасности или возникает необходимость в увеличении количества автоматов.
- По окончании строительства коттеджа, электрощиток перемещают со столба на дом.
Электрощит проще всего перенести в новой квартире. Собственнику ничего не мешает, а ремонт все равно делают при заселении.
Строители стараются сэкономить, как на материалах, так и на работе. Они в щите устанавливают самые дешевые автоматы, а бокс не утапливают в стену. Так поступают не только в панельных, но и кирпичных домах.
Поэтому собственники стараются при заселении в квартиру изменить его местоположение, чтобы он был эстетичен. При этом не занимал полезной площади и отвечал всем требованиям безопасности. Можно оставить его на прежнем месте, заменив устройства защиты и проверив качество подводки электропроводов. Придется установить новые автоматы, номиналы которых соответствуют мощности оборудования собственника. Например, как показано на нижеприведенном рисунке.
В панельных домах обычно монтируется навесной бокс, так как не всегда возможно и не всегда разрешено штробить нишу в стене. Он располагается возле входной двери таким образом, что электрический щит мешается и расположен на проходе.
Несущие стены штробить в панельных домах запрещено (согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы», а также Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1). Поэтому выбирайте накладные модели. Но если щит устанавливается на не несущей перегородке, то можно использовать встраиваемые боксы.
Владельцу не так часто приходится отключать электричество. Поэтому целесообразно оставить его около входной двери переместив его в удобное место. Но верх бокса не должен быть выше 1,8 м от уровня пола. При переносе с одного места на другое не следует забывать о требованиях техники безопасности. Не рекомендуется располагать его, как показано на рисунке ниже.
В этом случае отключение электричества будет затруднительно, что противоречит требованиям ПУЭ. Следует подыскать другое место для его размещения.
При замене электропроводки в квартире рекомендуется электрощиток перенести из подъезда в квартиру. При этом электросчетчик оставить на площадке. В этом случае можно спокойно наращивать вводной кабель, который идет от счетчика в квартиру.
Если прибор учета остаётся в этажном щите, то никаких согласований не требуется, а перенос можно выполнить своими руками. Если владелец не имеет навыков работы с электричеством, но лучше вызвать квалифицированного специалиста.
Сборка
После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.
Правильный инструмент облегчает процесс подключения
Процесс выглядит следующим образом:
- Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
- В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
- Края проводов зачищаются при помощи ножа или специального элемента.
- Прикручивается DIN-планка (она крепится на саморезы).
- Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке – дополнительно укреплять их не нужно.
- Монтируется шина заземления и нулевая шина.
- Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
- Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы – ничего не должно болтаться или гулять.
- Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
- Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
- Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
- Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

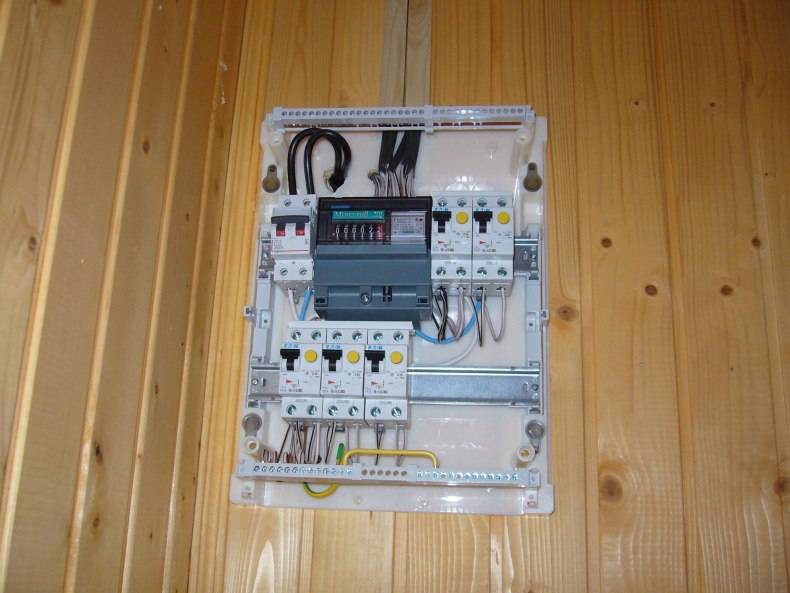

Грамотно собранный бокс
Установка электрооборудования в распределительный щит
Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.
Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.
Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.
Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с автоматами позволяет отказаться от установки дифференциальных автоматов.
Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.
Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.
Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.
Проект электрощита

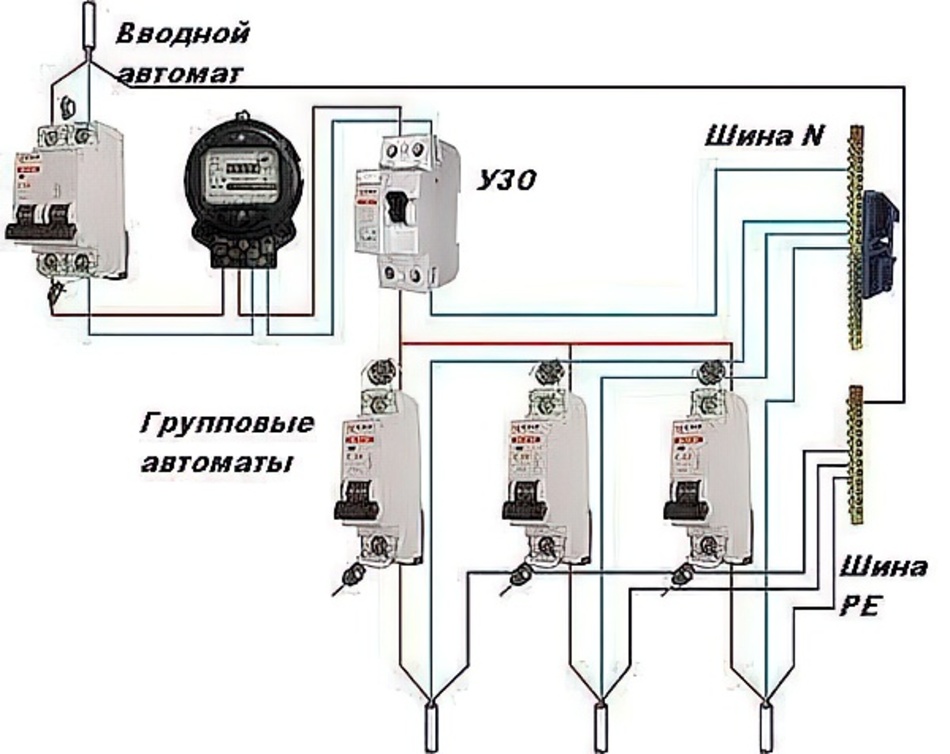

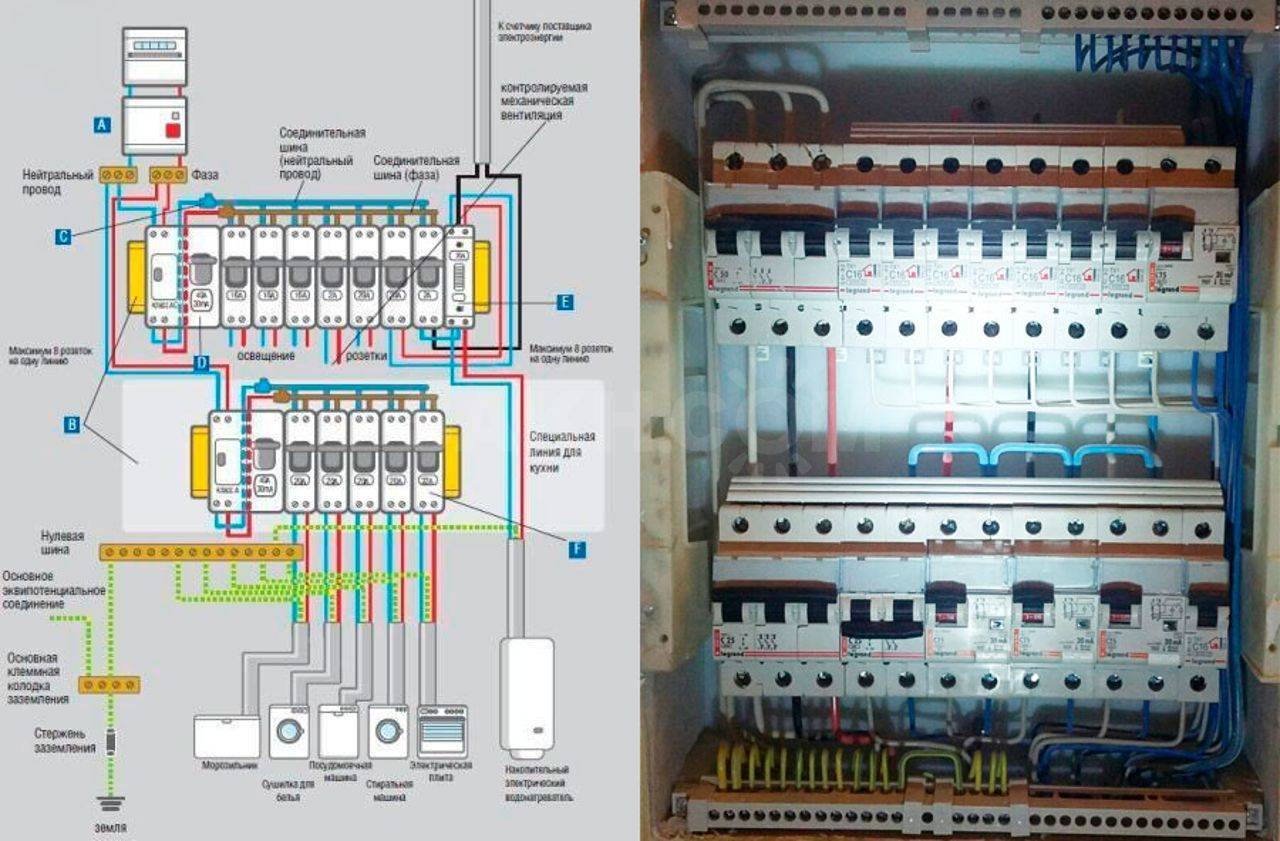

Схема сборки и подключения электрощита в квартире: Используя схему подключения, можно начинать монтаж электрощитка. Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты.
Далее переходим к разбивке всех точек подключения на несколько групп.
Один автомат обслуживает группу освещения, второй — розетки, ну и третий — стиральную машину.
На хозпостройки уходит ветка однофазной сети. Подобные УЗО устанавливают на целые группы потребителей.
См. также: Гофротруба для бани
Новые статьи на e-mail
Здесь же я на примере, расскажу, как читать электрическую схему щитка, приведу несколько примеров и в конце статьи дам ссылку на скачивание 19 электрических схем щитков. Также схема понадобится при приеме работ электриком. Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Монтаж электрощитка в квартире Если вы осуществляете сборку щитка или его перенос, то в первую очередь нужно определиться с местом установки.
Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. ТN-С — старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю. Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки

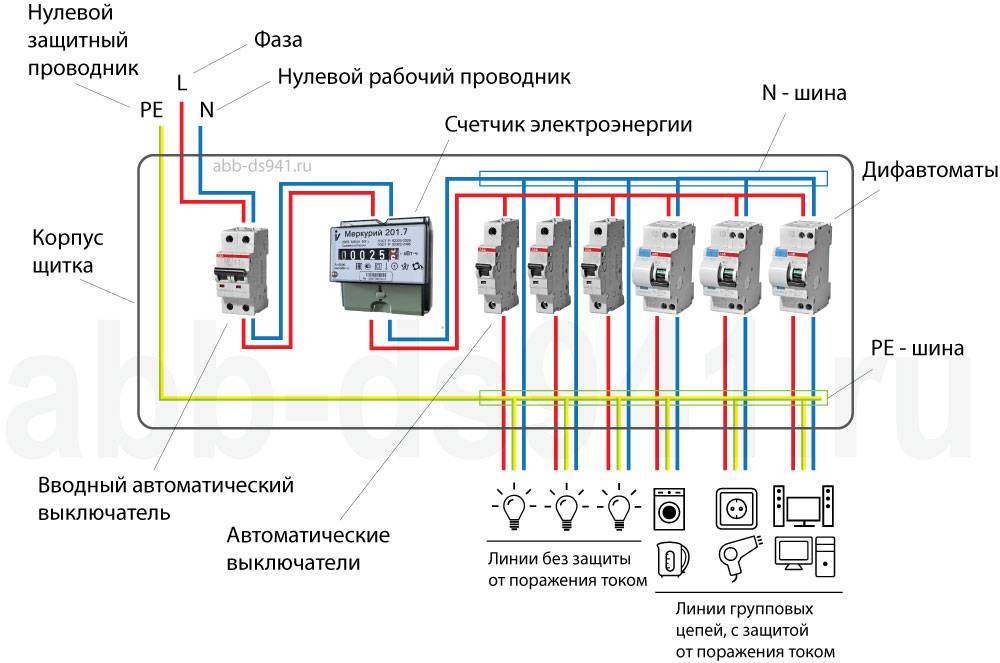

Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Каждый из этих автоматов отвечает за определенную часть цепи. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом.
Принцип такой же, как и у водопровода — один стояк на подъезд, от него идут ответвления к каждому пользователю. Нужно ли это? Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. Схема электропроводки в квартире
Что должно быть в щитке?
В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.
В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.
Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.
Следует использовать следующие элементы:
- устройства защитного отключения;
- дифавтоматы;
- электрический провод ПВ-3 расчетного сечения;
- гребенки для автоматов;
- шины;
- ДИН-рейки;
- ограничители на ДИН-рейки;
- автоматические выключатели;
- втулочные наконечники для одного и двух проводов.
Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать
К синему подключаем провод максимум 2,5 кв
мм, к красному до 10 кв. мм
К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.
Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.
Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.
Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.
Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину
К этой шине подключается «земля» от любого прибора
Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов
К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов
Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.
Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.
Монтаж и сборка
Сборка внешней или внутренней конструкции принципиально между собой не отличается. Но во втором случае предварительно необходимо сделать нишу, к которой будут подходить проштробленные каналы для укладки электропровода. Любой электрошкаф состоит из нескольких частей, к которым относятся:
- основание щитка;
- место для укладки электрокабеля с его держателями;
- стойки для крепления клеммных колодок;
- дин-рейка.
В зависимости от модели может добавляться дверка, защитная накладка или замок.
Непосредственная установка заключается в монтировании короба на предназначенное для него место. Но перед этим в зависимости от стороны завода кабелей в щитке выламывается заглушка. В образовавшееся отверстие и заводятся электропровода. Бокс наружного исполнения вешается на предварительно установленный кронштейн. Существуют также модели, которые крепятся с помощью шурупов, для этого их прикручивают насквозь через заднюю панель в установленные дюбеля.
Сначала прикручивают дин-рейку и электросчётчик, если предусмотрена его установка. Затем устанавливаются шины заземления и зануления. На рейку одеваются автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы и другие средства защиты. Устанавливать их несложно благодаря специально подпружиненной защёлке, которая прочно прижимает электрофурнитуру к дин-рейке. Пока не затянут крепёжный винт, устанавливаемое устройство можно легко двигать в горизонтальном направлении.
Как только все нужные приборы будут размещены, переходят к подключению проводов. Чтобы эти действия выполнить без ошибок, удобно использовать заранее составленный план электропроводки. Рекомендуется при коммутировании соблюдать цвет проводов. Так, к нулевой шине подключается провод синего цвета, заземление выполняется зелёным, а в качестве фазового используется коричневый.
https://youtube.com/watch?v=-uBzXFDq_Nk
Модели электрощитов не привязаны к изготовителям модульных элементов, например, в корпус ABB без каких-либо проблем можно установить электроавтомат Нager. Поэтому их функциональность определяется удобством монтирования и классом защиты. Среди множества выпускаемых изделий некоторые модели пользуются особенной популярностью для установки в квартирах. Но если в производственных зданиях основным критерием является надёжность, то в квартирах — эстетичность.
Для скрытой установки рекомендуется приобрести щиток Hager Cosmos VR118TD. Его дверца выполнена из прозрачного пластика, при желании ее легко можно снять с петель. Направление открывания — вверх. Бокс комплектуется шинами заземления и нуля, выполненными из латуни. Степень защиты соответствует IP 31. Количество устанавливаемых модулей равняется восемнадцати. Этот щиток отличается красивым внешним видом, удобством монтажа и невысокой ценой.
Если же необходим наружный щиток, можно приобрести модель VIKO LOTUS. Эта недорогая модель особенно актуальна станет для жителей хрущёвок. Она позволяет разместить в себе двенадцать модулей. В наборе содержатся шины, весь необходимый крепёж и дин-рейка. Белый цвет изделия и его затемнённая дверца подойдут для любого интерьера.
Построение системы электроснабжения без использования электрических щитов практически невозможно. Их установка не только делает удобным включение и выключение электроснабжения на определённых линиях, но и повышает безопасность использования электросети в целом. При этом боксы для размещения счётчиков и электрических модулей бывают разного размещения и их можно подобрать под любой интерьер.
Виды электрощитков
Какие автоматические выключатели подобрать для электрощита
Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.
Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.
Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.
Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.
Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.
Техника безопасности
Щиток обслуживают подготовленные работники. Аварийные работы проводят выездные оперативники. Начинают ремонт только после обесточивания распределительного устройства. Ставят предупредительные знаки о работе, запрещающие включать рубильники.
В щите под каждым выключателем делают четкие обозначения и надписи о принадлежности устройства к определенному контуру. Используют клейкие стикеры, на которых пишут короткие информативные надписи.
Работы выполняют на резиновом коврике или в токоизолирующей обуви. Надевают прорезиненные перчатки, рукоятки инструмента должны быть в изоляции.
Виды электрощитов
Инструкция по подключению двухполюсного автомата
А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.
Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.
Рабочие элементы устройства
Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:
Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины
На поверхности корпуса есть подсказка – схема подключения автомата.
По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства
Местом крепления устройства является металлическая пластина – DIN-рейка.
Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке
Разобрались с составными частями, переходим к инструкции.
Пошаговый фото-инструктаж по подключению
Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.
Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы
Слева должна находиться фаза, справа – ноль
Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства
Осторожно затягиваем винты и переходим к заземлению
Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его
Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.
Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления
Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.
Виды электрощитков

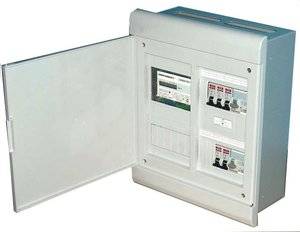

По методам установки щитки делятся на два вида:
- Накладные (не требуют ниш и «долбежных» работ);
- Встроенные (для их установки делают специальную нишу).
Щитки изготавливаются из двух видов материала:
- Пластиковые электрические щитки имеют привлекательный вид, защищены от коррозии и гниения, устойчивы к пожарам. С имеющимся многообразием цветовой гаммы таких щитов, они могут стать хорошей частью интерьера и дополнить его. Такой вид щитков бывает и антивандальным, и его можно смело устанавливать на улице – они достаточно ударопрочны;
- Металлические щитки – старые добры щитки, проверенные большим промежутком времени. Но в последнее время они начинают уступать электрощиткам, изготовленным из других материалов. Сейчас значительной разницы в материалах этого изделия нет. Иногда производители миксуют разные материалы в одном изделии;
По назначению бывает два вида щитков:
- Щиты управления (курируют работу исполнительных устройств);
- Силовые щиты (создают коммутацию электроцепей).
Для сборки электрощита в первую очередь вам пригодятся:
- Сам корпус изделия;
- Автоматические выключатели;
- Шина нулевая;
- Счетчик;
- Силовая проводка с разным сечением;
- Шины, предназначенные для распределения питания.
