Строительство ливневой канализации на участке

Необходимый уклон по стандартам

Теперь необходимо заставить воду, которая будет собираться в местах сбора, естественным способом переместиться в точку её сброса. Для этого, при монтаже ливневых труб используем правила прокладки обычной канализации. То есть требуется, чтобы трубы на всем своем протяжении до конечной точки слива имели необходимый уклон.

Если же в силу особенности расположение участка, уклон предусмотреть невозможно, то следует обратить внимание на использование насосного оборудования

Расчет уклона

В разных участках системы уклон может меняться. Например в местах крепления к дождеприемникам, уклон делается максимальным 0,02 (мм/м), а вот перед местами где песок должен оседать (пескоудержатели) уклон делается минимальный, чтобы течение воды земедлялось, давая тем самым возможность крупным частицам осесть.

Определить минимальный уклон поможет использование следующей формулы:

где d — диаметр трубопровода, мм αi — коэффициент, равный:

  • 1 при d = 500 мм,
  • 1,1 при d = 600-800 мм,
  • 1,3 при d = 1000-1200 мм.

Глубина прокладки каналов

Прокладку системы каналов требуется делать на той глубине, на которой вам удобно. Работает ливневая система в весенний, летний и осенний период, поэтому угроза промерзания канализации минимальна.

Нет смысла углубляться слишком далеко, и устанавливать дренажные колодцы и коллекторы на глубину ниже уровня промерзания, рекомендованную ГОСТом, это достаточно трудоемкое и дорогостоящее занятие, без которого можно обойтись. Расположить их можно выше, при этом хорошо утеплив теплозащитным материалом и слоем щебня.

Важно! Если участок оборудован дренажной системой, то ливневую канализацию располагают над ней.

Виды труб

Для отвода ливневых вод применяют самые разнообразные виды труб. В последние десятилетия к традиционным чугунным, стальным и бетонным добавились современные и очень разнообразные пластиковые.

Асбестоцементные

Асбоцементные трубы для ливневок применяют уже очень давно. Они не ржавеют, относительно долговечны, достаточно прочны, химически инертны. Но в последнее время из-за своих недостатков потеряли былую популярность. Недостатки: вес, хрупкость, стоимость, отсутствие готовых фитингов, сложность монтажа. Срок службы – 30 лет, что по нынешним меркам не очень много.

Металлические

То есть стальные трубы. Прочные, надежно соединяются сваркой. Оцинкованные прослужат лет 40, но стыки ржавеют, как и обычные «черные» трубы. «Черные», то есть без покрытия, трубы простоят лет 25. Тяжелые, сложно монтировать, перевозить. Зарастают солями магния и кальция и ржавеют.

Чугунные

Раструбные изделия довольно легко собираются в трубопровод. Очень тяжелые, прочные, надежные, могут простоять лет 50. Зарастают солями и ржавеют, но медленнее, чем стальные.

Пластиковые

Для подземных трубопроводов практически применяются поливинилхлоридные и из полиэтилена низкого давления. Изделия из полиэтилена высокого давления стоят дороже и не выпускаются больших диаметров, имеют недостаточную жесткость для укладки в землю. Полипропилен слишком хрупок и стоит подороже. Эти материалы применяются только для водоснабжения и отопления в помещении.

Пластик обладает достаточной прочностью и некоторой пластичностью, он не хрупкий. Пластик монтируется при помощи специальных муфт, можно применять традиционные раструбные канализационные элементы. Цена на пластик невелика. В сейсмоопасных районах, при опасности оползней, подвижек грунта прочность пластиковых трубопроводов может оказаться недостаточной.

Металлопластиковые

Максимальный наружный диаметр металлопластиковых изделий – 48 мм (внутренний – 40 мм). Основная особенность металлопластика – способность уменьшать температурное расширение трубы – остается не востребованной при подземной прокладке при стабильной прохладной температуре. Ливни горячими не бывают. Поэтому металлопластик для подземных трубопроводов не применяют.

Стеклопластиковые

Стеклопластик – композит, состоящий из полиэфирных или эпоксидных смол и волокна из стекла, базальта или углерода. Легкий, прочный, химически инертный материал, не подверженный коррозии.

По прочности сравним со сталью. Эти особенности делают его одним из самых перспективных материалов для ливневки. Недостаток: относительно большая цена.

Монтаж: традиционная сборка раструбных элементов, как у чугуна; сборка изделий с фланцами; муфтовое соединение; бугельное соединение (с помощью специальной фурнитуры и болтов).

ПВХ

Очень прочные, легкие, надежные и недорогие трубы. Небольшую сложность представляет монтаж – требуются специальные муфты и клей.

Гофрированные

Самый перспективный и прочный вид пластиковых труб. Бывают однослойные и двухслойные, имеется множество разновидностей фитингов. У двухслойной гофры наружная стенка имеет изгибы по длине, внутренняя стенка гладкая.

Имеют все достоинства однослойных пластиковых труб, но намного прочнее их. Цена несколько выше, чем у однослойных, но она с лихвой окупается прочностью и долговечностью. Двухслойная гофра может простоять более 50 лет.

Прочие

Раньше применялись керамические трубы больших диаметров – очень долговечные, но тяжелые, хрупкие и сложные в монтаже (к тому же для них практически нет фитингов).

Применяли и очень тяжелые железобетонные (обычно их называют бетонными) трубы больших диаметров. Сейчас эти виды постепенно отходят в прошлое. Хотя для коллекторов очень больших размеров и там, где от труб требуется большая прочность, железобетон все ещё применяют.

Правила расположения

При установке дождеприемников необходимо соблюдать следующие правила:

  1. Водоотводные поверхностные системы устанавливают в местах скопления воды на участке, при размещении отводного трубопровода соблюдают уклон не менее 20 мм. для изделий стандартным диаметром 110 мм., показатель увеличивается при малых диаметрах и сильно загрязненных стоках.
  2. Поверхностный водоотвод располагают ниже уровня покрытия на 3 – 5 мм., аналогичным образом устанавливают и точечный ливневый отвод.
  3. Ливневая труба дома должна размещаться по центру водоотводной решетки и на такой высоте, чтобы обеспечить беспрепятственное снятие крышки и подъем корзины пескоуловителя.

Рис. 12 Монтаж дождеприемника для ливневой канализации под водосточными трубами

Открытая и глубинная ливневка

Открытая система ливневой канализации – это дренажные канавы и каналы, ливнеотводы из лотков с решетками, дождеприемники для вертикальных сливов водосточных систем на зданиях, колодцы для сбора палых вод и переброски их в систему транспортировки (открытую или закрытую). Открытая система одновременно служит и для сбора и для транспортировки воды.

Каналы (арыки) – это в целом про поля или (иногда) это открытый коллектор, транспортирующий стоки в естественные приемники (реки, озера, пруды, ставки, ручьи, овраги).

На приусадебных участках и в городской системе канализации применяются лотки и точечные дождеприемники, для приема воды из водосточной системы зданий также применяют дождеприемники.

Глубинная ливневка — это система трубопроводов и коллекторов, транспортирующая собранные с поверхности дождевые и талые воды в коммунальный коллектор и далее в естественные (в редких случаях искусственные) водоприемники.

Иногда путают транспортную трубопроводную систему ливневой канализации с глубинным дренажом, защищающим здания и осушающим заболоченные участки. У этих двух систем очень разное устройство и назначение. Глубинный дренаж не может быстро собрать и отвести палые воды – для этого нужны поверхностные дождеприемники.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

  • Технологическая воронка ливнеприемника (сложная конструкция).
  • Трубные элементы — основные и отводные.
  • Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

  • Фильтр для очистки от скопления засохших листьев.
  • Фильтр воздушного типа.
  • Прижимной тип фланца.
  • Уплотнительное соединение.
  • Конструкционная часть воронки.
  • Трубный элемент.
  • Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

  • Самотёчный вариант.
  • Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

  • Климатические характеристики местности.
  • Количество выпадающих осадков по сезонам.
  • Типовое исполнение кровли.
  • Характеристики и параметры постройки здания.
  • Какие показатели имеет обратный напор воды.
  • Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
  • Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

  • Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
  • На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
  • Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Недостатки и преимущества подключения к центральной сети

Основным минусом такого вида монтажа коммуникаций для здания, расположенного за городом, является длительность процедуры согласования и подготовки документации. Ее длительность одинакова как для частных коттеджей, так и для возведения крупных сооружений.

К плюсам стоит отнести следующие особенности:

  • Требуются меньшие затраты на подключение к общей сети, чем на установку индивидуальной станции очистки.
  • Экономия на используемых материалах.
  • Одновременное решение проблемы отвода дождевых и бытовых вод.

В процессе эксплуатации нет необходимости производить очистку и откачку емкостей для сбора вод, заниматься обслуживанием, такая особенность дает возможность сэкономить на процессе использования трубопровода.

Самостоятельно монтируем ливневую канализации на даче

Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.

Монтаж труб ливневой канализации вокруг загородного дома

Технология монтажа ливневой канализации

  1. На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
  2. Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
  3. После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
  4. Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
  5. Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
  6. При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
  7. Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
  8. Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.

Устанавливаем лотки для ливневой канализации

Особенности монтажа ливневой канализации

Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.

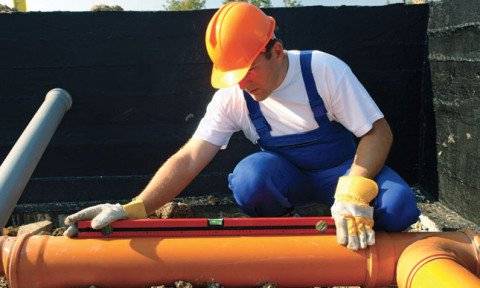

Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.

Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.

Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.

Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.

Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.

На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.

Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.
