Как уложить дренажную трубу своими руками

Создаём своими руками систему водоотведения

Сначала необходимо разработать план-схему размещения дренажных труб на конкретной территории с учётом уровня подземных вод и типа грунта. Чаще всего применяется разветвлённая схема, в которой осуществляется монтаж на стыках смотровых колодцев. Расстояние между ответвлениями выбирается согласно типу почвы. Так, для песчаного грунта оно составит 45, суглинистого – 20, а для глинистого — 10 метров.

Самостоятельная укладка дренажной трубы начинается с определения конкретного места монтажа. Возможны два варианта размещения: дренаж по периметру всего придомового участка. Позволяет предохранить и зелёные насаждения, и хозяйственные сооружения, и цоколь здания; «пристенная» дренажная система. Укладывается по периметру фундамента частного дома и предотвращает попадание влаги внутрь.

Последовательность этапов монтажных работ выглядит так:

размечается участок, где будут проложены дренажные канавы. Существенно облегчит стартовые действия использование лазерного дальномера

Но делать это необходимо обязательно обращая внимание на скопившиеся после дождя излишки воды. Они наглядно демонстрируют факт сложности водообмена по причине имеющихся преград или повышенной плотности грунта.
готовится дренажная траншея с учётом перепадов высот

Углубление потребуется для беспрепятственного и быстрого оттока воды.

Траншея, в которой будут размещаться трубы, должна быть выкопана с небольшим уклоном в сторону точки сбора воды

  • перед установкой дренажной трубы дно рва старательно трамбуется. Затем укладывается фильтрующий материал, края которого должны в обязательном порядке выходить за границы траншеи. Сверху насыпается речной песок, а также щебень различных фракций. Но здесь нужно соблюдать такую последовательность: сначала крупный, а потом средний. Толщина слоя щебня не должна быть больше 20 сантиметров;
  • с помощью электролобзика или трубореза нарезаются согласно параметрам схемы элементы дренажа;
  • выполняется укладка трубных изделий и стыки соединяются фитингами. Чтобы создать надёжное соединение, стыковочные срезы предварительно нагреваются;
  • трубы обёртываются геотекстилем. Места стыков плотно закрепляются верёвкой или тонкой проволокой. Это – очень важный этап, поэтому нужно заранее узнать методику укладки дренажной трубы, обёрнутой геотекстилем. Отличная пропускная способность этого материала позволяет абсорбировать выходящую из перфорации жидкость. Кроме того, геоткань обеспечивает защиту перфорационных отверстий трубы от загрязнения;
  • укладка дренажа обязательно производится с уклоном с последовательным соединением между собой концов труб и смотровых колодцев. Последние можно обустраивать двух видов: поглощающие – собранная жидкость возвращается обратно в грунт, и герметичные – когда вода в дальнейшем будет использоваться на технические нужды. Угол уклона дренажных элементов связан со значением их диаметра в обратно пропорциональной зависимости. То есть, чем сечение труб больше, тем уклон меньше;
  • в завершение проложенные дренажные трубы засыпаются щебнем и песком. Далее конструкция укрывается лежащими на поверхности краями изоляционного материала, после чего этот своего рода кокон засыпается слоем земли.

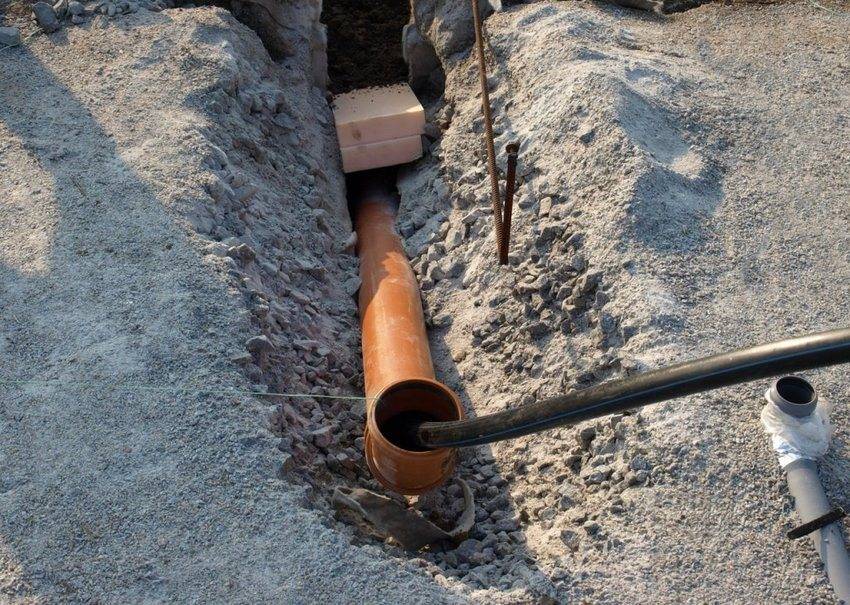

В подготовленную траншею укладывают трубы, завернутые в геотекстиль

Размеры и цена дренажных труб с геотекстилем

  Для многих самым интересным вопросом является, сколько стоит дренажная труба в геотекстиле. Цена зависит от нескольких факторов.

В первую очередь – это материал самой трубы. Пластиковые изделия, в особенности, выполненные из ПВХ, стоят несколько дешевле. Полиэтилен и полипропилен – дороже. Среди полимерных конструкций самой внушительной ценой обладают гофрированные многослойные трубы. Керамические и асбестобетонные трубы, несмотря на внушительный список недостатков, стоят дороже всех более совершенных изделий.

Второй фактор, влияющий на цену – это плотность и толщина фильтрующего слоя. Кроме того, диаметр изделия тоже имеет значение, но здесь уже не такие сильные расхождения, ведь наиболее популярны размеры в 100-110 мм.

Точные расценки лучше всего узнавать на сайте производителей. Там же вы можете узнать адреса и телефоны рекомендованных дистрибьюторов, которые могут предложить оригинальную продукцию.

Что должна включать в себя смета?

По умолчанию, любая типичная смета идеально отражает финансовые траты на обустройство дренажа. Во время её планирования берётся в учёт актуальные тарифы материалов, незаменимые составляющие оборудования и цены за проведение строительных работ. Перечисленные вещи закупают ровно в том количестве, которое изначально предусмотрено конкретным проектом.

Вдобавок дополнительно непременно стоит приплюсовать деньги на проведение работ, вроде:

  • предварительной подготовки локаций (демонтаж разнообразных покрытий и выкорчевывание растений, уборка);
  • земляные работы (необходимое обустройство рвов, заготовка шахт, засыпка траншей и выравнивание почвы);
  • сборка дренажа (прокладка труб, сборка и последовательное соединение, фиксация смотровых колодцев и фильтров).

Разработку дренажных систем с нуля, но всё равно по требованиям СНиП для объектов можно реализовать абсолютно любой сложности и назначения. Так или иначе, при возведении конструкции составляется единая смета, которая состоит из итоговой цены на операции по:

  • демонтажу фундаментов из железа и бетона;
  • прокладыванию трубопровода канализации;
  • созданию траншей в грунте (глубиной 2 м);
  • установке прочных креплений вдоль ширины;
  • укладке гидроизоляции из полимерной плёнки;
  • монтажа поперечного дренажа (двусторонний выпуск);
  • подготовке почвы под посёвы (толщиной до 20 см);
  • засыпки основы под трубопроводы из щебня;
  • фиксации водосборных коммуникаций;
  • укреплению подстилающих слоёв и набетонок;
  • ручного посёва газонов и других насаждений.

Опираясь на советы, указанные в СНИП, для создания типичной дренажной конструкции разрешено брать керамические, полимерные, асбоцементные и железобетонные трубы.

А фильтры из пористого цемента можно применять только в неагрессивных относительно бетона грунтах и воде.

Обычно для устройства данной системы включает в себя такие стандартные материалы, как щебень, песок, геотекстиль и смотровые колодцы.

Как правильно подобрать дренажные трубы для монтажа системы?

Выбор дренов для установки на вашем участке зависит от того:

  1. На какую глубину будет закладываться система.
  2. Насколько сильно участок подвержен заливанию грунтовыми водами.

Если укладка выполняется на большую глубину, необходимо подбирать трубы большого диаметра, так как от него зависит их пропускная способность.

Без фильтрации перфорация на трубопроводе быстро забивается, что значительно снижает эффективность функционирования дренажной системы. Гофрированная перфорированная труба имеет большую рабочую поверхность, а значит воду впитает быстрее и качественнее, чем гладкий дренаж.

При этом ее внутренняя сторона абсолютно гладкая — для беспрепятственного движения воды.

Универсальным и наиболее простым, но эффективным является вариант полиэтиленовой гибкой дренажной трубы с перфорацией (существуют разновидности дренажей без отверстий на поверхности) на фильтре из геотекстиля.

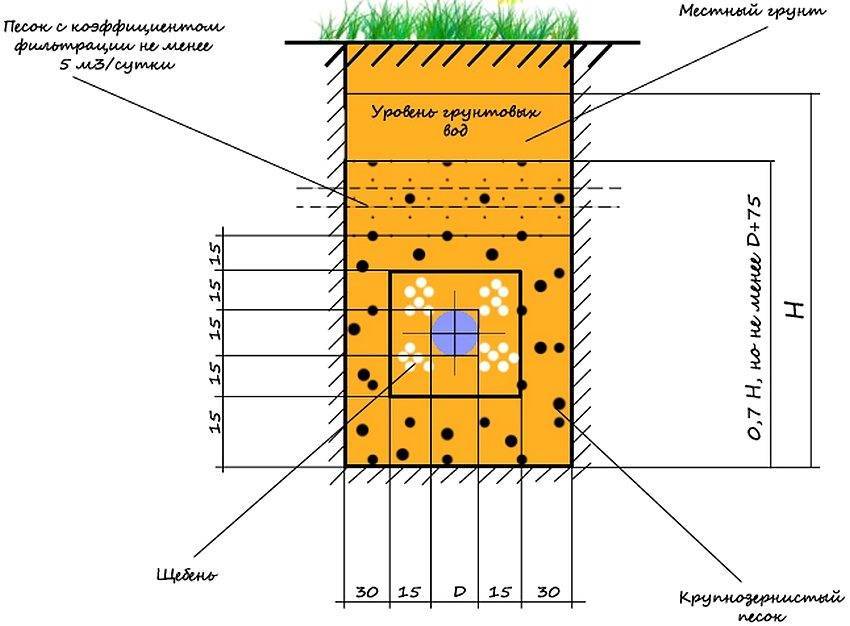

Схема укладки дренажной трубы

Такие трубы легко монтировать в дренажную систему на песочных, глинистых и комбинированных (сложных) грунтах. Они выдерживают большие нагрузки земляного или щебневого покрытия без повреждения структуры изделия (из-за своей мягкости).

Проще всего обращаться с 110 милиметровыми пластиковыми или гибкими полиэтиленовыми трубами с перфорацией, не имеющими дополнительного покрытия для фильтрации. Но долговечность и высокое качество работы дренажной системы гарантируют именно гофрированные трубы с геотканью на фильтре.

Вспомогательные материалы для создания дренажной магистрали

Кроме труб для монтажа трубопровода вам также понадобятся:

  • муфты размером от D 110 мм до D 200 мм;
  • переходы;
  • тройники;
  • заглушки для труб — аналогичных размеров.

Если в проекте используется гофрированная труба или гибкие перфорированные изделия, то некоторые из соединительных элементов вам не понадобятся вообще или будут использованы в намного меньшем количестве, чем при монтаже труб ПВХ.

Как смонтировать систему водоотвода из перфорированных дренажей?

Трубопровод укладывается в предварительно вырытую траншею. Глубина ее ограничивается уровнем промерзания грунта в самые сильные морозы. Если вы не имеете возможность (или это не целесообразно) выкопать ров необходимой глубины, вам придется утеплить систему сверху с помощью минеральной ваты и пр.

На дно траншеи засыпается песок, его необходимо утрамбовать, создав небольшой наклон. Для наиболее эффективного устранения жидкости, трубу, которая соединена непосредственно с местом сбора жидкости (например, бункером или колодцем), располагают по отношению к последнему под углом не менее 3%.

Если ваши дренажи не на геотекстиле, то его нужно уложить на песок. Текстиль будет задерживать на фильтре загрязнение, поэтому он должен перекрыть все подходы к системе водоотвода.

На геотекстиль засыпается мелкий или среднего размера гранитный щебень. Уже сверху него укладывается магистраль из стандартных пластиковых изделий на D 110 мм или полиэтиленовых труб.

Между собой трубы и вспомогательные части соединяются с помощью фитингов. Для усиления герметичности магистрали в местах соединения используют силикон и другие герметики. Поверх трубопровода в обратном порядке укладываются защитные слои: щебенка, геотекстиль, затем сверху все засыпается землей.

Через каждые 50 м создаются колодцы для проведения ревизии состояния магистрали. Кроме этих устанавливаются также водоприемные и поглотительные колодцы. Из водоприемных необходимо периодически откачивать накопившуюся воду или выводить ее в водоем.

Если участок имеет высокий уровень грунтовых вод, проконсультируйтесь у специалиста, как можно увеличить эффект впитывания воды системой. Для этих целей используются изделия диаметром 300 мм на фильтре.

Преимущества пластиковых труб

Укладка трубчатого дренажа базируется на трех китах: прочность материала, из которого изготовлены трубы; глубина прокладки и взаимодействие с агрессивной средой грунтовых вод. Пластиковые перфорированные трубы справятся с этими задачами на «отлично». Их преимущества состоят в том, что они:

  • отличаются высокой прочностью;
  • не подвержены коррозии;
  • на гладких внутренних стенках не задерживается осадок;
  • наличие фильтров препятствует их засорению извне;
  • небольшой вес облегчает монтаж, можно сделать самостоятельно;
  • пролонгированный срок использования;
  •  невысокая цена при хорошем качестве.

Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

  • высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
  • пологость склона местности, способствующая регулярному накоплению влаги;
  • наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
  • постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Особенности выполнения работ

Основные механические этапы при сборке дренажа участка

Сегодня устройство дренажной системы должно отвечать всем требованиям:

  1. Перед работой надо составить проект прокладки дренажа. Это означает, что необходима вертикальная планировка участка, определение уровня грунтовых вод, типа самого грунта на территории. Своими руками это не сделать, тут требуется помощь специалистов.
  2. На основании полученных данных определяется, какой должна быть глубина залегания траншеи, диаметр и тип трубы. Такие расчеты тоже рекомендуется доверить специалистам.
  3. После выполнения проектных работ можно приступать к рытью траншеи, что вполне возможно сделать своими руками. После прокладки на необходимую глубину дно покрывается слоем очищенного песка, на который насыпается мелкий щебень.
  4. При копке траншеи необходимо учесть, что ее ширина должна быть примерно на 40 см больше, чем диаметр выбранной трубы. Это позволит сделать правильную обсыпку в должном количестве.
  5. Теперь, используя только свои руки, укладывается труба на песчано-гравийную подушку, после чего выполняется обсыпка песком и гравием. Для некоторых типов грунта и труб необходимо дополнительно использовать специальную ткань.
  6. Уклон при прокладке дренажа своими руками должен составлять от 3°, обязательно наличие смотровых колодцев для обслуживания. Расстояние между такими колодцами должно составлять до 50 м, наличие таких элементов обязательно в местах изгиба системы, при изменении угла наклона.
  7. Чтобы избежать засоров, рекомендуется ставить гофрированные трубы, которые обладают способностью самоочищения (там, где это возможно).
  8. Чтобы правильно проложить дренаж, необходимо ставить обратный клапан либо специальный сборный колодец, откуда вода периодически будет откачиваться.

Правила обустройства дренажных систем

Разумеется, при укладке гофрированных труб в грунт обязательно следует соблюдать некоторые рекомендации.

Обустройство дренажной системы на загородном участке производится в несколько этапов:

  • Создается колодец-водоприемник. Если в непосредственной близости от участка имеется овраг, ручей или река, этот шаг можно пропустить.
  • Выкапываются траншеи для труб.
  • Укладываются сами магистрали (с прокладкой геотекстилем).
  • Производится их засыпка. Для контроля за системой в ответственных местах при этом оставляют смотровые колодцы. Чаще всего они располагаются над местами соединения труб.

Как сделать водоприемник дренажной системы

Колодец для приема отводимых грунтовых вод следует выкапывать в самом нижнем месте участка. Его глубина и ширина зависят от размеров осушаемой территории и степени ее увлажненности. Воду из колодца в дальнейшем можно использовать, к примеру, для полива грядок или картофельных делянок. Для того чтобы приемник прослужил дольше, его стенки стоит забетонировать.

Прокладывание траншей

На загородных участках под дренажную систему обычно выкапывают не слишком глубокие траншеи. В самой высокой точке в большинстве случаев 40-60 см бывает вполне достаточно. Разумеется, дно траншей должно иметь уклон в сторону водосборника. Причем угол наклона должен быть достаточно большим для того, чтобы вода хорошо стекала, а в трубах не накапливался ил. Минимально допустимое значение для дна траншеи (а следовательно, и магистралей) составляет 3 гр. Обычно на участке выкапывают несколько траншей и подводят их к одной главной, ведущей к водосборнику.

Перед укладкой магистралей на дно канав в обязательном порядке укладывается геотекстиль. Его края заводятся на края траншеи. Использовать геотекстиль следует обязательно. Даже в том случае, если в траншеи будут проложены трубы с уже имеющейся фильтрацией. Он станет дополнительной защитой системы от засорения. На уложенную геоткань насыпается слой щебня. Этот материал и сам является неплохим дренажом. При его использовании значительно снижается нагрузка на систему.

Укладка магистралей

Труба дренажная гофрированная перфорированная с геотканью прокладывается поверх щебня. Для соединения отрезков магистралей используются разного рода тройники и переходники. Боковые магистрали подсоединяются к одной главной, проходящей до водосборника. После того как отводящая система будет собрана, трубы засыпают слоем щебня. Поверх него заворачивают края геоткани. На следующем этапе канавы засыпают землей.

Колодцы можно купить готовые пластиковые. Такие конструкции удобны в установке и защищены от засорения решетчатой крышкой. Внизу в их стенках имеются полукруглые вырезы под трубы. Устанавливают колодцы непосредственно перед засыпкой магистралей щебнем. Расстояние между ними не должно превышать 50 м.

Обслуживание системы

Профилактические осмотры дренажных систем на загородных участках производятся не реже одного раза в год. Проверка состояния труб проводится через колодцы. Также во время осмотра выполняют замер уровня воды в приемнике. Если он ниже расчетного — это означает снижение эффективности функционирования системы.

Причин плохой работы дренажа может быть несколько: заиливание труб или их повреждение, засорение отверстий, осадка магистралей. Устранение всех этих проблем — операция довольно-таки трудоемкая. Трубы, скорее всего, придется вытаскивать и прочищать либо вовсе менять. Однако в том случае, если дренажная система будет смонтирована по всем правилам и с точным соблюдением технологий, сбои в ее работе не будут наблюдаться долгие годы.

Основные принципы правильно установленного дренажа на участке

  • если грунт состоит из щебня, фильтрующий материал можно не использовать;
  • на глинистом грунте также можно пренебречь фильтрующим материалом, подсыпая трубы на 20 см. щебнем;
  • устанавливая осушительную систему в суглинистом грунте необходимо в обязательном порядке оборачивать трубы геотекстилем, чтобы предотвратить заливание;
  • на участках из песка дренажную систему усиливают как фильтром из геотекстиля, так и щебнем.

Подводя итоги, можно сказать, что строительство дренажной системы своими руками вполне возможно. Процесс оборудования осушительной системы действительно трудоёмкий, но вместе с тем очень даже понятный.

Дополнительные рекомендации по использованию труб

Работы по строительству дренажной системы на участке чаще всего проводятся одновременно с его освоением. Чтобы водоотвод функционировал, необходимо организовать к нему максимальный приток воды. Показатель, определяющий доступ влаги к трубопроводу, называется водопроницаемостью грунта. Для его увеличения применяется обсыпка специальными фильтрационными материалами.

Схема устройства дренажной системы

К таким материалам относится:

  • гравий;
  • щебень;
  • галька.

Благодаря фильтру повышается объем жидкости с участка, поступающей в систему. Чтобы водоотвод не заполнился илом и грязью, скорость течения воды по трубам должна быть не менее 0,2 м/сек.

Распространенные ошибки при укладке водоотвода:

  • применение труб, которые не предназначены для монтажа в определенном типе грунта (например, использование трубы без геотекстильного фильтра на суглинистых почвах);
  • отсутствие фильтрующей обсыпки;
  • отсутствие необходимых уклонов;
  • засыпка траншей не фильтрующим грунтом;
  • несвоевременный отвод накопленной жидкости из сборного колодца.

Эффективная работа дренажной системы зависит не только от соблюдения технологии монтажа, но и от технического обслуживания трубопровода в процессе дальнейшей эксплуатации.

Для эффективного функционирования водоотвода необходимо организовать к нему максимальный приток воды

Техническое обслуживание водоотвода предполагает регулярную проверку системы на предмет засора и неисправностей, устранение таковых при их обнаружении. Кроме этого, систематически необходимо отслеживать состояние уровня грунтовых вод на территории загородного участка, чтобы знать насколько эффективно канализация справляется с выводом лишней влаги. Также не помешает проверять качество грунтовых вод.

Благодаря своевременному проведению плановых ремонтных и профилактических работ, а также устранению неисправностей, вы сможете не только увеличить сроки службы трубопровода, но и исключить вероятность возникновения аварий.

Технические требования к размещению дренажной системы

Инженерные системы для отвода воды проектируют согласно требованиям СНиП 2.06.15-85, 2.06.03-85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.

Размещение элементов системы согласно строительных норм:

  • Водосборные коллекторы – в нижних точках участка;
  • Дренажные колодцы – на поворотах каналов и через каждые 20 м.
  • Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.

Схема дренажной системы дома

Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:

  • глубину заложения дренажной трубы;
  • оптимальный уклон дрен;
  • количество и места расположения колодцев;
  • способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.

Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.

Результат пучения грунтов

Для устройства подземного пристенного дренажа рассчитывают:

  1. Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
  2. Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.

После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.

Схемы устройства дренажных систем

Точечный дренаж не нуждается в составление проекта и легко формируется самостоятельно, без привлечения специалистов. Как правило, простая схема состоит из воронки, водоприемника и отводов, которые в зависимости от расположения «точки», подсоединяются к ливневой канализации или закрытой дренажной системе.

Чтобы соорудить точечный дренаж, необходимо произвести следующие действия:

  • выкопать ямку размером больше, чем водоприемник;
  • забетонировать дно слоем не менее 10 см;
  • расположить в подготовленной яме водоприемник;
  • подсоединить его к системе водоотведения;
  • пространство между наружными стенками водоприемника и откосами ямы забетонировать;
  • сверху водоприемника установить решетку.

Обратите внимание! Плоскость решетки должна быть ниже поверхности грунта не менее, чем на 5 см. Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см

Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения

По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения

Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения.

Линейный дренаж глубинного типа состоит из системы труб с перфорацией, которые сходятся к основной магистрали, имеющей выход к водоприемнику. А уже из него вода выводится в глубокое место или выкачивается. Конструкцию располагают примерно на глубине 1- 2 метра, точное расположение определяют по уровню залегания подземных вод.

Процесс установки закрытого дренажа сводится к следующим действиям:

  • роют траншею;
  • насыпают на дно слой песка;
  • прокладывают трубы, завернутые в геотекстиль;
  • устанавливают дренажные колодцы;
  • засыпают щебенкой;
  • снятый дерн укладывают на место и утрамбовывают.

Классическими способами расположения труб считаются прокладки параллельными прямыми, «елочкой», «змейкой» или трапецией. При выстраивании схемы вычисляют наиболее высокую и самую низкую точки на местности. Чтобы вода не застаивалась, необходимо создать для конструкции из труб и колодцев уклон, поэтому систему направляют от максимальной высоты к низине.

Техническое обслуживание

Даже правильно смонтированная и хорошо функционирующая система водоотвода требует регулярного технического обслуживания. Осмотры дренажных и смотровых колодцев осуществляется один-два раза в год. Хозяев должен насторожить низкий уровень воды, который может свидетельствовать:

  • о засорении дренов;
  • о появлении течи в трубопроводе;
  • о заиливании дренажного колодца.

С илом бороться легче всего. Для этого необходимо очистить дренажный сток с помощью фекального насоса с поплавковым механизмом отключения. Такой агрегат в автоматическом режиме справится с загрязнённой водой, содержащей крупные примеси.

Промывка дренов производится специальным оборудованием. Чтобы решить проблему с засорением системы, необходимо обратиться к специалистам.

Материалы дренажных труб с геотекстилем

Выбор материалов труб с перфорацией для осушения почвы вокруг какого-либо строения довольно обширен, но несмотря на это, абсолютной популярностью пользуются лишь некоторые.

На сегодняшний момент рынок безоговорочно завоеван пластиковыми изделиями. У них есть масса преимуществ, которыми не могут похвастаться многие другие трубы, но при этом цена изделий более чем демократичная.

  Пластик тоже можно поделить на несколько видов. Обычно дренажные трубы делают или поливинилхлорида (ПВХ) или полиэтилена (ПНД), также встречаются и полипропиленовые модели.

Поливинилхлорид доступнее всего. Он отлично выдерживает линейную нагрузку и совершенно невосприимчив к пагубному влиянию влажной среды, что в условиях дренажной системы является безусловным преимуществам.

Кроме того, на качество материала не влияют различные кислоты, которые могут выделяться в процессе жизнедеятельности бактерий. А их, к слову, в любом типе грунта крайне много.

У поливинилхлоридных труб более гладкая внутренняя поверхность. Из-за этого внутри конструкции не задерживается мусор, и не образуются засоры.

Также стоит выделить совсем незначительный вес даже самых габаритных изделий из ПВХ. Это облегчает транспортировку и установку.

Полипропилен и полиэтилен обладают все теми же преимуществами, но помимо них они еще и более устойчивы к положительной и отрицательной температуре. В суровых климатических условиях, безусловно, лучше всего выбирать именно эти материалы.

В дренажной системе довольно часто, помимо гладких труб, используется еще и гофрированная дренажная труба в геотекстиле. Ее корпус своей формой напоминает гармошку. Благодаря такому строению трубы могут изгибаться во все стороны, что еще больше облегчает установку. Ведь использовать дополнительные комплектующие и фитинги теперь не придется даже в местах изгиба.

Гофрированная поверхность еще и выполняет функцию ребер жесткости, что обеспечивает большую устойчивость к различным нагрузкам. Для предотвращения частого скопления засоров внутри таких труб, применяются многослойные конструкции. Их внешняя оболочка ничем не отличается от стандартной гофрированной трубы. А вот внутри находится идеально гладкий слой из более мягкого и податливого материала. Получается, что труба остается такой же гибкой, но ее внутренняя поверхность тщательно защищена.

  Помимо пластика, при строительстве дренажа участка используются трубы из керамики или бетона.

Керамические дренажные трубы отличаются потрясающей прочностью к линейным нагрузкам, равномерно распределенным по всей их площади. В таких условиях трубы из керамики проявляют себя гораздо лучше, чем те же самые пластиковые. Все же, если эта же нагрузка будет сосредоточена всего в одном участке, есть большая вероятность, что труба просто расколется.

То же самое может произойти, если в зимнее время в конструкции скопится вода. При замерзании она расширяется и давит на внутренние стенки.   Именно поэтому при использовании керамических труб нужно тщательно продумать схему системы, чтобы вода никогда не скапливалась в трубах.

У керамических изделий довольно внушительный вес. Даже для погрузки конструкции в котлован необходима помощь специальной техники, что значительно увеличивает общие расходы на монтаж.

  Несмотря на столь внушительное количество недостатков, такие трубы все еще пользуются спросом. Причина тому довольна проста. Если не подвергать конструкцию нагрузкам, к которым она не приспособлена, такая труба может служить столетиями.

Последний вариант сырья для изготовления дренажных труб – это бетон. Для увеличения прочности или гидроизоляционных свойств к цементу еще на стадии производства добавляется асбест, тонкие минеральные волокна.

Асбестобетон по своей прочности опережает армированные конструкции, используемые при возведении фундамента даже самых крупных зданий. В отличие от керамики, такие трубы не боятся совершенно никаких нагрузок. Даже если внешнее давление на трубу будет сосредоточено только в одном участке конструкции, она стойко выдержит все это.

Проблема в том, что бетонные трубы ничуть не легче керамических, а, значит, при их монтаже ждут все те же трудности. Срок службы асбестобетонных труб уже не такой внушительный, 40-50 лет.

Возможные ошибки при обустройстве дренажа

Эффективность работы системы водоотвода и качество монтажа взаимосвязаны. Любые погрешности при эксплуатации могут вывести дренаж из строя, а это, в свою очередь, вызовет необходимость ремонта проблемного участка либо полную переустановку всей системы.

Перечень ошибок, имеющих место при монтаже, достаточно широкий. Ниже представлены наиболее часто встречающиеся.

  1. При выборе трубопровода не учитывалось состояние почвы.
  2. Неправильный угол наклона либо он вообще не предусматривался.
  3. Отсутствует фильтрующий элемент или геотекстиль.
  4. Недобросовестно спаяны трубы.
  5. Не соблюдалась технология обустройства системы водоотвода: монтаж проводился без отсыпки песка/щебня.

Грамотно проведя работы по монтажу дренажа, вы надёжно защитите подвал и цокольный этаж своего дома от разрушающего воздействия сточных вод.

Порядок работ

Укладка дренов производится в следующем порядке:

  1. по линии разметки выкапываются траншеи, их глубина должна быть ниже точки промерзания грунта;составляется план и осуществляется разметка на местности;на дно высыпается слой песка толщиной до 10 сантиметров и тщательно утрамбовывается катком;сверху укладывается щебень или гравий (толщина слоя 20 см);на подготовленную подушку укладываются трубы;система монтируется с помощью муфт, а затем проверяется угол наклона труб в сторону водосборников;в местах стыков и поворотов труб обустраиваются смотровые колодцы (отрезается кусок пластиковой трубы, монтируется защитная крышка);выполняется обратная засыпка – выкладывается последовательно слой щебня, песка, почвы;сверху можно уложить дёрн или посеять травянистые растения;в конце выводной трубы после коллектора монтируется обратный клапан или устраивается колодец для сбора воды (используется герметичный пластиковый бак).
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
