Варианты отвода
Для устройства дренажной системы настенного кондиционера существует несколько методов. Наиболее легкий – во время монтажа кондиционера нужно проделать в стене отверстие и через него выпустить с одной стороны шланг на улицу. А с другой стороны соединить его через патрубок к лотку, расположенного под испарителем внутреннего модуля. Как раз незамысловатость произведенных манипуляций считается значительным преимуществом этого метода.
Но имеются у такого дренажа и минусы:
- Находящийся снаружи шланг портит внешнюю сторону здания;
- С висящего конца шланги постоянно будет сочиться вода, и если она течет вниз по стене, то постепенно это может привести к разрушению цоколя дома.
Другой вариант отведения конденсата у кондиционера – это проведение дренажной трубки в канализационную магистраль. Метод сам по себе хорош, но он имеет один большой недостаток – обычно в помещении, где установлен внутренний блок, нет канализационной трубы.
В этом случае есть два выхода:
- подвести трубу канализации в эту комнату, соблюдая необходимый уклон (2 см. на 1 м. трубы);
- установить дренажные трубки до ближайшего отвода канализационной трубы с учетом такого же уклона.
Наименее трудоемким и эстетичным является второй вариант, поскольку небольшую трубку легко подогнать под конфигурацию помещения и спрятать под облицовочными профилями. Да и вообще ее можно сделать невидимой. Для этого понадобится проделать штробы в стене и заделать потом раствором.
https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin
Третьим вариантом является использование специального насоса. В таком случае накопительная емкость с датчиком уровня устанавливается в любом месте проведенной дренажной магистрали, при этом нужно лишь учитывать разность высот нахождения насоса и накопительной ванны.
Почему «плачет» кондиционер?
Как уже говорилось выше, кондиционер течет, скорее всего, из-за забитой дренажной системы. При работе сплит-системы на теплообменнике испарительного блока неизбежно образуется конденсат, который стекает в специальный поддон, а оттуда, по дренажной трубе, удаляется за пределы помещения.
Но в процессе работы кондиционера, на влажный теплообменник налипает пыль, частички шерсти домашних животных и другие загрязнения, которые не задержал фильтр. Загрязнения вместе с конденсатом попадают в поддон, а из него в сливную трубку. Вся проблема в том, что диаметр дренажной трубки всего около 10 мм. Пыль и грязь из кондиционера очень просто забивают сливные отверстия, конденсату некуда выходить и он попросту вытекает из поддона.
Это самая распространенная причина появления протекания климатической техники. Но в некотором случае, протекание климатической техники свидетельствуют о более сложных проблемах, например:
Замерзание конденсата на теплообменнике. На испарителе появляется наледь в случае снижения производительности кондиционера. Причиной тому может быть снижение объема хладагента в системе, забитые фильтры и сам теплообменник. При оттаивании, влага будет попадать не в поддон как положено, а по внутренним элементам блока стекать на пол.
- Вышедший из строя регулятор давления. Падение давления в системе, приводит к понижению температуры теплообменника испарительного блока. отсюда наледь и протечка как в первом случае.
- В некоторых моделях кондиционеров, для удаления конденсата из поддона используется специальный насос. При выходе ее из строя влага не откачивается и происходит перелив.
- Поломка датчика уровня конденсата.
Есть и более банальные причины протекания, такие как обледенение и неправильный монтаж сплит-системы. Как почистить климатическую технику в домашних условиях, будет рассказано далее.
Общая информация
Выше мы уже объяснили, как выглядит типичная дренажная система кондиционера и для чего она необходима. Без дренажа сплит система не сможет работать полноценно, это необходимо для отвода конденсата и слива воды за пределы комнаты.
Дренажная ванночка во внутреннем блоке постепенно наполнится водой, которую нужно куда-то вывести. Для этого к ванночке подсоединяется т.н. дренажная трубка (о ней мы еще поговорим далее). Дренажную трубку можно вывести на улицу или в канализацию. Давайте подробнее рассмотрим оба этих варианта.
Слив конденсата на улицу

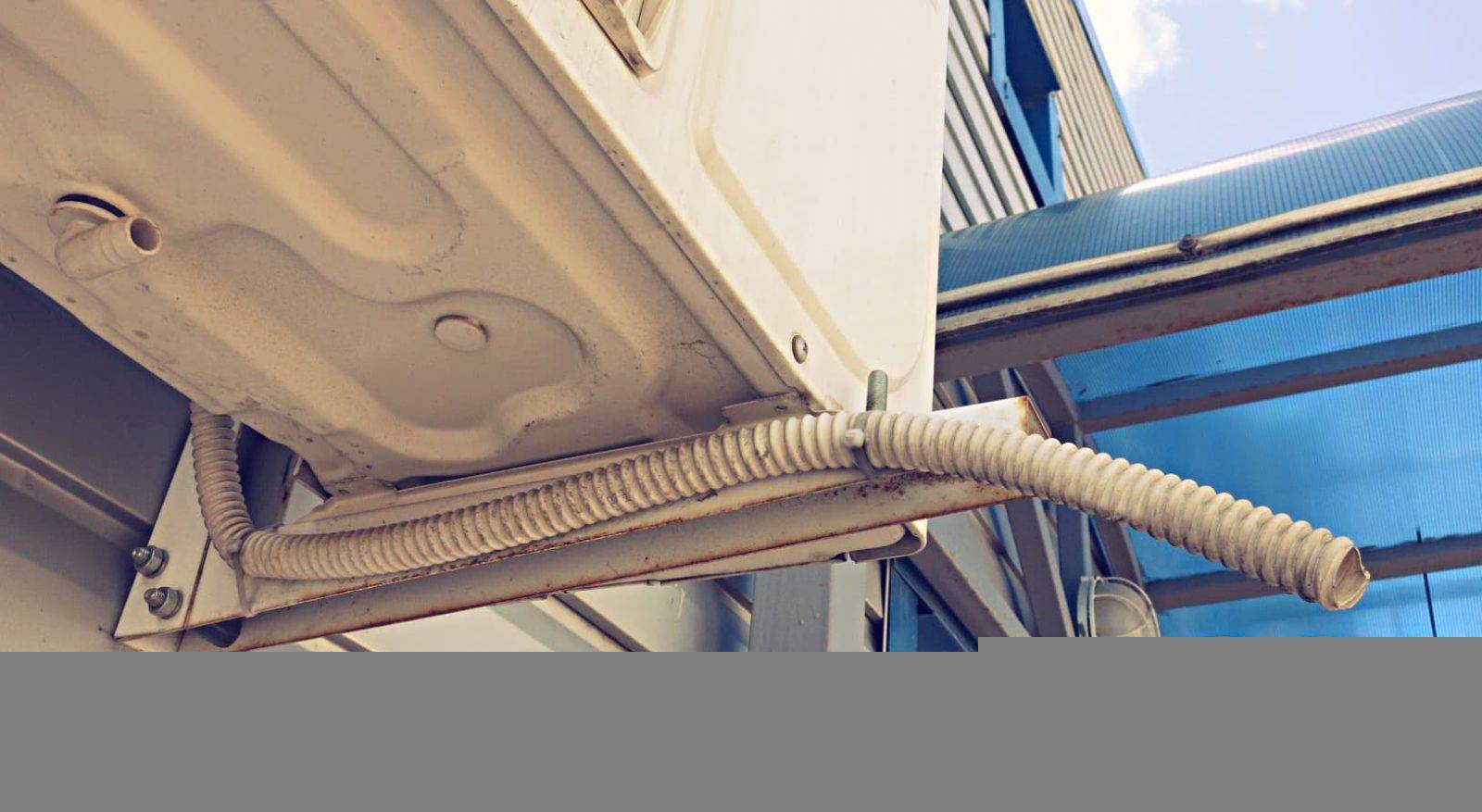

Вывод дренажной трубы для кондиционера на улицу — самый дешевый и простой вариант. Трубка выводится через специальное отверстие в стене вместе с трассой кондиционера. К этому способу прибегает большинство владельцев сплит систем. И зачастую монтажники даже не предлагают никаких альтернативных вариантов.
Это удобный и простой метод отвода конденсата, но у него есть ряд существенных недостатков. Во-первых, если неудачно подобрать местоположение трубки, вода будет стекать на соседский балкон, окна или на голову прохожим. Рано или поздно это заканчивается скандалом.
Во-вторых, в трубку забивается пыль, пух и… насекомые. Они организуют там свои гнезда и активно размножаются. В конце-концов это приводит к засору, который необходимо прочистить.
Слив конденсата в канализацию
Сифон для кондиционера
Но существует и другой способ, как можно организовать слив с кондиционера. По уму нужно делать именно так. Речь идет о выводе кондиционера в канализацию. Для этого дренажная трубка не выводится на улицу, а в канализационную трубу.
Однако, и у этого способа есть свои недостатки. Самый главный из них — трудоемкость монтажа. Зачастую в помещении, где установлен кондиционер, нет прямого доступа к канализации. Приходится либо наращивать канализационную трубу, либо вести дренажные трубки до места слива.
Тем не менее, мы убеждены, что вывод дренажа кондиционера в канализацию — наиболее удобный и правильный вариант. Да, подключение кондиционера к канализации отнимает определённое время, нужно сделать штробу в стене, проложить дренажную трубку, подсоединить ее к емкости для сбора воды.
Но все эти работы проводятся лишь один раз, впоследствии не нужно прочищать трубку от насекомых и сталкиваться с другими неприятностями. на наш взгляд, это лучшее решение для дренажа.
Если расстояние от кондиционера до канализации слишком большое и на протяжении дренажной трубки есть перепады высот, лучше дополнительно установить дренажную помпу. Она выполняет роль насоса, помогая воде продвигаться вперед по трубке, чтобы та не застаивалась. Помпа легко монтируется, редко ломается, стоит недорого.
Пару слов о дренажных трубках
На рынке представлено два типа трубок: гофрированные и гладкие. Гладкие используются в том случае, если необходима трубка небольшой длины, например на 1 метр. Подобные ситуации крайне редки, но на этот случай лучше использовать именно гладкую трубку.

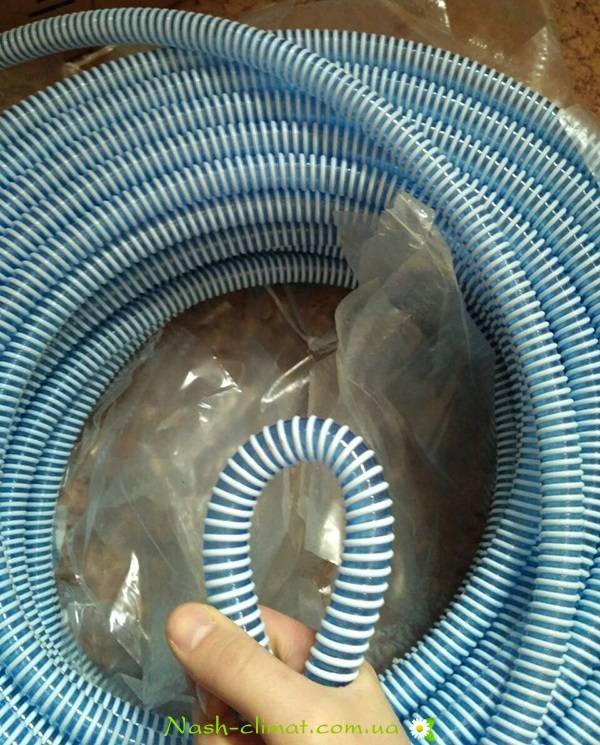

В большинстве случаев используется гофрированная дренажная трубка кондиционера. Такой шланг отличается повышенной гибкостью, его можно изгибать в любую сторону. Это особенно удобно при монтаже дренажа в канализацию. Также нет нужды использовать дополнительный крепёж, как в случае с гладкой дренажной трубкой.
Некоторые умельцы умудряются для вывода конденсата кондиционера поставить садовый шланг или трубку для прокладывания электрических кабелей. Это большая ошибка. Не стоит экономить, используя обрезки других материалов. Купите стандартную гофрированную дренажную трубку и не пытайтесь изобрести велосипед.
Виды и их характеристики
Сифоны для кондиционеров классифицируются по двум признакам: по типу конструкции и по методу отвода жидкости. По первому критерию выделяют 4 разновидности устройств.
Сифон с гидрозатвором
Прибор имеет классическое U-образное исполнение и представляет собой 2 трубки, соединённые между собой коленом. В колене постоянно присутствует слой воды, обеспечивая эффект гидрозатвора. Преимуществами такого сифона является простота конструкции, большой диаметр выхода, составляющий 40 мм, низкая стоимость и прозрачное исполнение трубок, что позволяет визуально контролировать уровень жидкости. К недостаткам относят некоторую громоздкость устройства и риск размножения в нём грибка и плесени, которые со временем могут перейти на саму сплит-систему.
При нечастом использовании сплит-системы вода в колене начинает пересыхать, а сифон становится источником неприятных запахов. Для предотвращения подобных ситуаций к сифону дополнительно подключают, например, стиральную машинку, благодаря чему происходит регулярная подпитка гидрозатвора. Оптимальной высотой жидкости в колене считаются 140-320 мм.
Сифон с гидрозатвором, оснащённый запахозапирающим клапаном
Конструктивно модель напоминает предыдущую, однако, дополнительно оснащена небольшим клапаном, выполненным в виде шарика и ограничивающим распространение неприятных запахов из корпуса. Клапан работает только в одном направлении, беспрепятственно пропуская воду и воздух к канализационной системе и блокируя их обратное движение. Принцип работы такого сифона состоит в следующем: под воздействием напора воды шарик поднимается вверх и обеспечивает свободный ток жидкости в канализацию. При ослаблении потока шарик благодаря собственному весу опускается и перекрывает отводной патрубок. Шариковые модели дополнительно оснащаются камерой-грязесборником, в которых производится сбор твёрдых частиц, вымываемых из патрубков конденсатом.

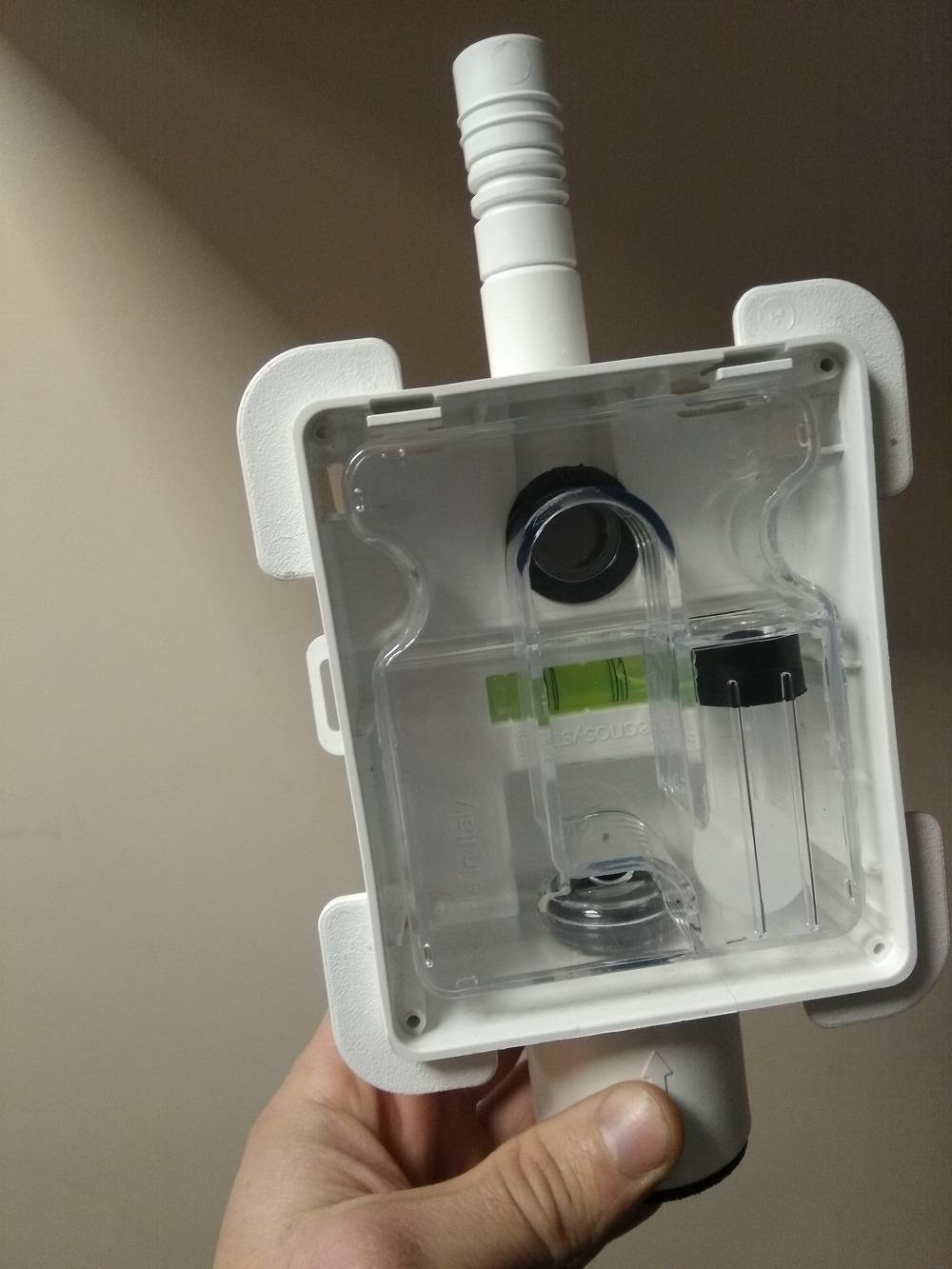

Сифон для скрытого монтажа
Особенностью этого вида является наличие пластикового короба, в котором расположен прибор. К коробу подходят трубки подачи и слива жидкости, а сам сифон имеет поплавковый тип конструкции с шариковым запахозапирающим клапаном. Модель предполагает вертикальный встроенный монтаж и устанавливается в стену. Корпус сифона часто имеет прозрачное исполнение, что облегчает визуальный контроль за гидрозатвором. Более того, кассета-сифон свободно извлекается их короба и при необходимости очищается от грязи.
Сухой сифон для систем вентиляции и кондиционирования
Устанавливается в тех случаях, когда выполнить подключение традиционного устройства не представляется возможным. Прибор оснащён резиновой трубочкой, отлично сдерживающей распространение неприятных запахов. Пропускание конденсата происходит по капельному принципу: при продвижении воды клапан открывается, а затем снова сжимается. Использование сифонов сухого типа осуществляется в сочетании с прямыми переходниками и воронками.
Преимуществами сухих сифонов является отсутствие риска промерзания, испарения конденсата и срыва гидрозатвора. Кроме того, в отличие от традиционных моделей, такие образцы не нуждаются в постоянном пополнении конденсатом и регулярном обслуживании, а также не склонны к образованию плесени и грибка. Сухие сифоны имеют компактные размеры и не засоряются, а капельный принцип обеспечивает высокую пропускную способность. Последнее свойство обусловлено отсутствием колен и прямым током жидкости.
По второму признаку классификации – способу сброса жидкости, сифоны могут быть вертикальными, горизонтальными и комбинированными. Вертикальный отвод характерен для моделей с гидрозатворами, тогда как горизонтальным или комбинированным способом отводить жидкость могут образцы сухого типа.
В отдельную категорию стоит выделить сифоны с разрывом струи. Данная система предусматривает разрыв потока конденсата, который становится возможен между выпускным патрубком, из которого стекает конденсат, и приёмной трубой. Иными словами, прямой контакт между поступаемой жидкостью и гидрозатвором отсутствует. Вода с высоты 2-3 см капает в воронку, где попадает в гидрозатвор, и при его переполнении уходит в систему канализации. Это предотвращает проникновение микробов из канализационной трубы в помещение и позволяет подвести к одной воронке несколько сбрасывающих жидкость труб.
Как в кондиционере возникает конденсат
Принцип работы кондиционера подобен устройству холодильника. Холодный испаритель обдувается струей воздуха, который при этом охлаждается и в таком виде поступает в помещение. Постоянно проходящий поток несет с собой значительное количество водяного пара, оседающего на холодной поверхности в виде капель воды. Если установлена низкая температура, испаритель покрывается толстым слоем наледи, которая в паузах тает. В сутки от небольшой установки может накопиться 20 и больше литров влаги, требующей организованного отвода. Если в помещении работает целая сеть установок, объемы конденсата становятся серьезной проблемой, требующей организованного решения. К наиболее удачным вариантам решения проблемы относят слив кондиционера в канализацию.
Как делается дренаж для канализации
Думая, как правильно сделать дренаж для канализации, вам следует рассмотреть пошаговую инструкцию, которая сможет прояснить ситуацию и дать представление о последовательности и особенностях проводимых работ.
Дренаж будет обустраиваться следующим образом:
Инструкция по монтажу дренажа
- выкапываем траншею нужной длины и глубины. Рекомендуется соблюдать оптимальную ее глубину 1,2 метра. Если уровень грунтовых вод на участке не высокий, можно сделать траншею глубиной 1,5 метра. Обязательно учитывать уклон – 1-2 см на каждый метр трубы;
- на дно траншеи засыпаем слой песка, тщательно его утрамбовываем, соблюдая уклон. Для такой работы нужно выбирать песок с размером зерна 1,5-1 мм;
- вместо песка можно засыпать слой гравия. Размер фракций должен составлять 20-40 мм;
- застилаем траншею геотекстилем, необходимым для предотвращения заиливания трубы. Его края должны выходить наружу траншеи;
Монтаж дренажа и укладка труб
- насыпаем на геотекстиль слой промытого щебня. Лучше использовать фракцию до 16 мм. Толщина слоя должна составлять примерно 20 см;
- поверх слоя щебня укладываем дренажную трубу, соблюдая уклон;
- соединяем дренажную трубу с фильтрационным колодцем или герметичной емкостью, куда будут поступать основные массы стоков;
- проверяем все соединения на герметичность;
- если утечек нигде нет, поверх засыпаем трубу щебнем, который накрываем свободными краями геотекстиля;
Засыпка щебнем и оборачивание геотекстилем
- засыпаем геотекстиль грунтом или песком.
Для отведения осветленной воды из септика можно также соорудить поле фильтрации. Это достаточно распространенная система дренажа.
Здесь копается траншея нужной ширины, глубина ее будет составлять 1-1,5 метра.
Точно также дно обустраивается песчаной подушкой, только укладывается на нее несколько дренажных труб параллельно друг другу с расстоянием 0,7-1 метра.
Так выглядит поле фильтрации дренажа
Безусловно, можно обойтись и без геотекстиля, но все же рекомендуется использовать этот материал. Он препятствует заиливанию дренажной трубы, продлевает срок ее службы в среднем на 4-5 лет.
Виды уклона дренажной системы
Важно также знать и то, что уклон канализационной трубы будет полностью зависеть от ее диаметра. Стандартные показатели диаметра – это 110 мм, а уклона – 1-2 см на метр изделия
Стандартные показатели диаметра – это 110 мм, а уклона – 1-2 см на метр изделия.
Если диаметр дренажной трубы для канализации уменьшается, то уклон должен увеличиваться.
Здесь действует закономерность: чем больше диаметр перфорированной трубы, тем больше ее пропускная способность.
Дренажные трубки для кондиционеров
К системе отвода конденсата от кондиционеров относятся дренажные трубки, которые на современном рынке представлены двумя позициями по сырьевому материалу. Это трубки из поливинилхлорида и полиэтилена. И двумя позициями по форме изготовления: гладкие и гофрированные.
Первые чаще всего применяются, если сам водосток имеет короткую протяженность, в других случаях используют гофры. При этом у второй разновидности есть одно большое преимущество – высокая гибкость шланга. Поэтому в процессе монтажа нет надобности использовать дополнительные крепежные фитинги, как это происходит с гладкими трубками.
Откуда берется и куда девается конденсат
Конденсат – это капли воды. Так как устройство кондиционера представляет из себя трудные электрические соединения и схемы, в некоторых случаях излишняя влажность становится причиной сбоя в работе или поломки, а если устройство подключено в сеть, есть вероятность короткого замыкания.
За один день средние бытовые кондиционеры могут собирать до 10-15 литров жидкости, которая находится в атмосфере. А если кондиционеров установлено много, например, в офисных зданиях, за день может набраться сотни литров конденсата. Такой объем опасен из-за риска затопления.
Также это пагубно влияет на здоровье. Сточные воды служат хорошей средой для размножения опасных для человека бактерий и плесени.
Этих пунктов хватает для принятия решения установить специальный дренаж кондиционера для отвода. Главная задача которого – вывод излишнего конденсата из техники.
Особенности монтажа на утепленный фасад или на вентилируемый
Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю? Что из себя представляет этот, так называемый «вентилируемый фасад»?
Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки
Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов. Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.
Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.
А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, «глухарях», как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая — контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся. Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.
Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто «зашивают» тем самым выполняя некачественно.
У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.
Монтаж дренажной системы кондиционера
Алгоритм действий при монтаже дренажа для отвода конденсата от кондиционера следующий:
Нужно освободить корпус внутреннего блока от крепежа так, чтобы его можно было приподнять.
Внизу под испарителем находится лоток для сбора конденсата
А сбоку выведен штуцер, к которому и необходимо прикрепить дренажную трубку, не забывая затянуть ее хомутом.
Корпус модуля установить на место, причем важно проследить, чтобы шланг прошел через специальное отверстие в боковой стенке кондиционера.
Восстановить крепеж.
Остается уложить шланг и вывести его на улицу или в канализацию. Если монтаж дренажной трассы связан с укладкой в штробы, то их следует подготовить заранее с определенным уклоном.
Основные неисправности
А также при отведении конденсата в системе у кондиционера могут быть и другие неисправности:
- обмерзание канала. При зимней эксплуатации, если дренажная трубка не утеплена, то она покрывается льдом;
- не выдержан угол наклона;
- поломка дренажного насоса;
- уменьшился объем фреона. Самая серьезная поломка. Это приводит к обмерзанию теплообменника и всего трубопровода, в результате таяния образуется капель по всему контуру. Если вовремя не принять меры, то данная неисправность может привести к поломке компрессора;
- обмерзание испарителя в кондиционере. Такое явление может происходить, если на улице минусовая температура и как следствие, снизилось давление хладагента в системе из-за промерзания дросселя. Как и в предыдущем случае, также постепенно обмерзает дренажная трубка, происходит таяние и появляется течь конденсата по всему участку трубопровода.
Самостоятельно чистить систему отведения конденсата допускается лишь в нескольких случаях: при забивании грязью сливного отверстия, обмерзании выводного шланга и нарушении уклона. В остальных ситуациях необходимо сразу же отключить оборудование и вызывать специалиста из сервисного центра для
Варианты отвода конденсата
Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.
Но есть у него и отрицательные стороны:
- висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
- со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.
Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:
- Провести монтаж канализационных труб в это помещение с уклоном до 3%.
- Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.
Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.
Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.
Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S». Тоже эффективный вариант
Тоже эффективный вариант
Тоже эффективный вариант.
И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.
Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.
Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.
Варианты отведения воды из кондиционера
Существует несколько популярных способов:
- вывод конденсата наружу через отверстие в стене. Наиболее распространенный вариант решения вопроса, но и самый неправильный с точки зрения действующих правил и обычной этики;
- сбор влаги в специальный бачок. Более приемлемый метод, но он требует постоянного контроля за уровнем воды в резервуаре;
- дренаж от кондиционеров в канализацию. Это самый сложный и максимально правильный во всех отношениях способ удаления конденсата.
Первые два варианта используются
чаще всего. Сброс воды наружу встречается повсеместно. Первые кондиционеры все
были установлены таким образом, контроль за соблюдением норм был введен позже и
существенных изменений пока не наблюдается. Использование специальных емкостей
для приема влаги решает вопрос только до момента переполнения объема. Если
момент пропущен, вода выливается на пол или иные поверхности. В условиях
многоквартирного дома такая ситуация чревата затоплением соседей и постоянными
конфликтами.
С точки зрения трудозатрат, самым сложным является дренаж от кондиционеров в канализацию, нормы и правила которого требуют соединения двух систем. Подключение дренажного трубопровода к канализационной системе нуждается в грамотном монтаже. Если схема присоединения сливной трубки создана с ошибками, возможны нежелательные и опасные последствия.
