Технология монтажа вентилируемого фасада

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

• Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
• Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
• Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
• Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.

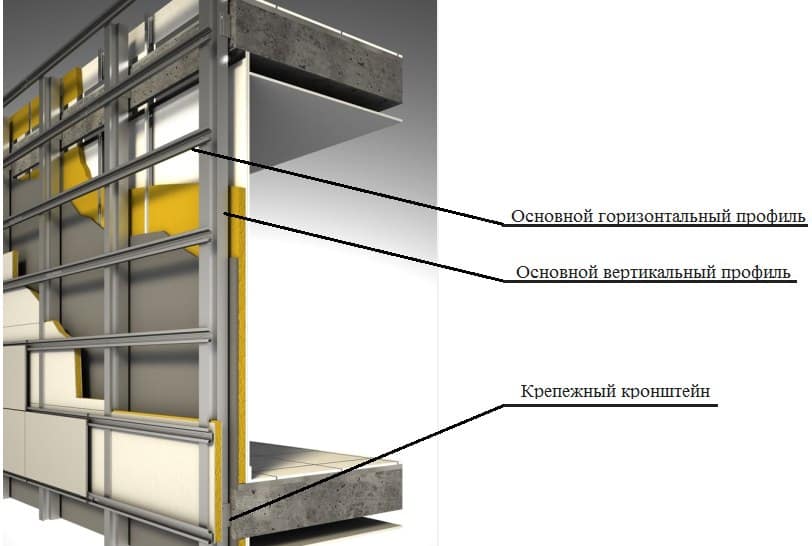

Схема вентиляционной конструкции

Конструктивно структура вентфасада представляет собой систему наборных элементов («сэндвич»), которые монтируются на стене в определенной последовательности. Но в любом случае между панелями вентиляционной облицовки обязательно должен быть зазор – так будет намного легче регулировать расстояние между стеной и отделкой, устраняя мелкие недочеты.

О технологии штукатурки стен машинным способом, прочтете тут.

В роли «мелких недочетов» могут выступать неровности стены, не очень качественно нанесенная штукатурка, из-за чего возникает перепад уровня высот на поверхности. А фасадные панели очень хорошо скрывают эту разницу.

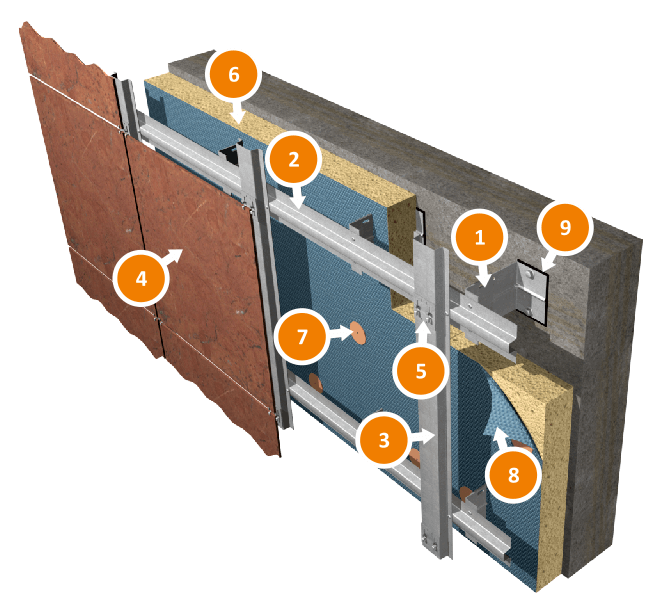

Модель вентилируемого фасада.

Если говорить в общих чертах, то систему вентфасада крепят следующим образом:

• размечается поверхность для крепления;
• фиксируются сами кронштейны-держатели и направляющие элементы;
• затем укладывается слой теплоизоляции и ветрозащитный мембранный слой;
• после закрепления этих слоев крепится каркас для облицовки и последним этапом – фасадные панели.

Как устанавливается обрешетка под профнастил можно узнать в этом материале.

Проектирование

В основные пункты проектирования входит:

1. Получение технического задания от заказчика;
2. Обработка полученных данных, составление графика проведения работ.
3. Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
4. Составление сметной документации для расчета договорной цены;
5. Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.

Чем отличается шпаклевка от штукатурки, описано по данной ссылке.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

• нивелира;
• рулетки;
• отвеса;
• шуроповерта;
• ножниц по металлу;
• заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка. Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.
Схема установки утеплителя При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка вертикальных профилей

Установка фасонных изделий

1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
3. После завершения монтажа удаляют защитную плёнку.

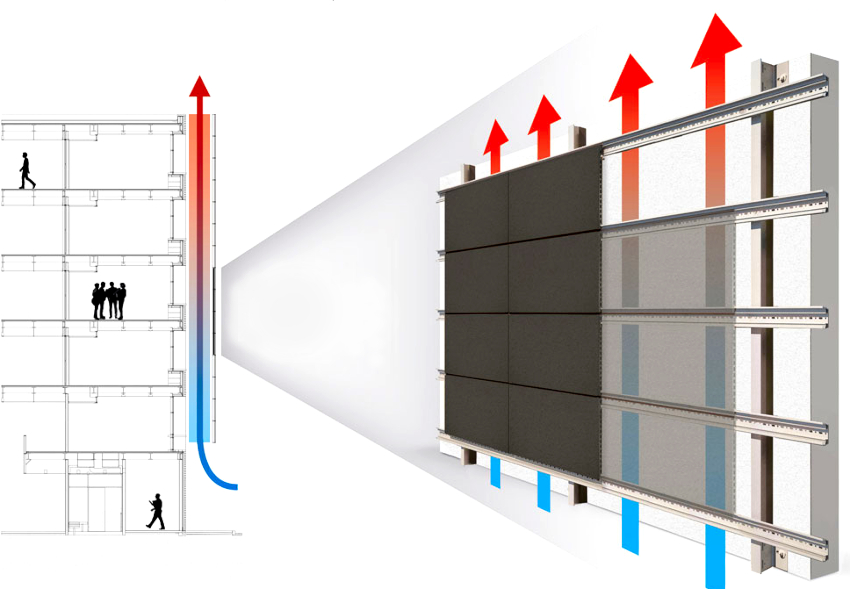

Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28 Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28. Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали. Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

• фасонный фартук;
• уголок крепления вент фасадов;
• вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично. Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

Плюсы и минусы навесных фасадов

Вентфасад являет собой сложную инженерную систему, которая имеет свои достоинства и недостатки. Популярность навесных фасадов обусловлена архитектурными и технологическими преимуществами перед другими конструкциями фасадов. НВФ непрерывно работает на поддержание влажностного режима. При использовании утеплителя возрастает теплоизоляция помещений, что благотворно влияет на поддержание микроклимата внутри здания при любых погодных условиях

Теплоизолированные снаружи стены способны накапливать и равномерно отдавать тепло, что важно при нестабильной работе отопления, кратковременных отключениях. Теплоизоляторы повышают энергоэффективность зданий и положительно влияют на экономичность при эксплуатации строений

Стены, обложенные утеплителем, значительно менее звукопроницаемы. Навесные фасадные системы применимы при строительстве как вновь возводимых зданий, так и при реконструкции уже введенных в эксплуатацию. При этом конструкция легко монтируется, не требуя использования сложного, высокотехнологичного оборудования. Системы вентфасадов не требуют ремонтного обслуживания. В случае повреждения единичного элемента, его не сложно заменить, не вмешиваясь в целостность фасада. При проведении ремонтных, реставрационных работ, навесной фасад легко демонтируется, и имеет возможность повторной установки. Срок эксплуатации НВФ в зависимости от материалов составляет до 50 лет. Навесная фасадная конструкция позволяет скрыть видимые дефекты поверхности, которые трудно скрыть другими отделочными материалами. Допускается использовать навесные фасады в отделке домов в сейсмически опасных зонах. Вентфасады пожаробезопасны.

К архитектурным преимуществам стоит добавить разнообразие материалов, комбинирование, гибкость архитектурно-дизайнерских решений. Созданы условия для смены облицовки по материалу, цвету, фактуре, не меняя несущий каркас.

К технологическим плюсам относят скорость монтажа фасадной конструкции; возможность установки в любое время года.

Экономические преимущества. За счет снижения сумм счетов за отопление и потребления электроэнергии на кондиционирование затраты на утепленный навесной фасад окупаются в течение 5 лет.

К недостаткам вентилируемых фасадов относят такое явление как гул во время сильного ветра. Посторонний звук возникает если расстояние между утеплителем и облицовкой необоснованно высоко. Другим тезисом является скорее не минус самой конструкции и материалов, сложность в выборе исполнителя.

Какой каркас для вентилируемого фасада выбрать

Крепежи для монтажа панелей вентилируемого фасада.

Существует 3 основных стройматериала, применяемых при сооружении каркасной конструкции для установки вентилируемых фасадов, среди них: нержавейка, алюминий и древесина. Первый вариант выступает в качестве самого долговечного и прочного материала среди остальных. Таким каркасам не будет страшна коррозия, а срок службы несущих элементов конструкции из нержавейки почти не ограничен. Главный недостаток такого каркаса — это высокая стоимость.

Наиболее приемлемым решением материала для каркаса является алюминий. Такая основа не только прочна, но и не поддается процессам коррозии, а ее стоимость будет весьма доступна. Древесина же станет наиболее бюджетным вариантом, кроме того, она достаточно прочна при правильной обработке. Однако стоит учесть, что этот материал наиболее подвержен влиянию влаги и вредителей. Для того чтобы предотвратить неприятные последствия, следует использовать специальные пропитки, которые станут противодействовать впитыванию влаги в древесину, кроме того, отпугнут насекомых.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Фасад из металлокассет

Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

• Металлокассеты изготовленные из оцинкованной стали
• Фасадные кассеты изготовленные из композитных материалов

Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:

• Скрытого типа крепления
• Видимого типа крепления

Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ПРЕЗЕНТАЦИЯ

Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.

RAL6005	RAL8017	RAL9002	Декор-1	Декор-2	Декор-3	Декор-4	Декор-5
Металлик-1	Металлик-2

СТРУКТУРНАЯ СХЕМА

Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.

1. Кронштейн

2. Утеплитель

3. Тарельчатый дюбель

4,5. Направляющие подсистемы

6. Фасадные кассеты

МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА

Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.

Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.

Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.

Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.

Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.

СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ

Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.

Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Как правильно выбрать керамогранит

Имеют значение такие параметры:

• длина;
• ширина;
• толщина;
• структура поверхности;
• цвет.

Также есть понятие калибра, которое обозначает, насколько конкретная плита из керамогранита может отличаться от заданных размеров. Показатель достигает 0,5 мм. Его обязательно нужно учитывать при расчёте материала.

Подбирая высоту и ширину фасадной плитки, учитывают такие особенности:

• чем больше габариты, тем сложнее монтаж;
• при слишком маленьких размерах от фасада возникает впечатление «листа в клеточку»;
• желательно подбирать так, чтобы не приходилось подрезать;
• если облицовывать здание керамогранитом разного формата, сложно рассчитать и смонтировать направляющие.

Самым удобным и распространённым вариантом получается 60х60 см. Облицовочную плитку выбирают с минимальной толщиной, чтобы нагрузка на несущие конструкции была ниже.

По типу поверхности керамогранит делится на:

• матовую (необработанную) — это самый дешёвый вариант;
• полированную (глянцевую) — не собирает пыль, используется на зданиях класса люкс;
• полуполированную (обрабатывается более крупной фракцией и не так долго) — дешевле предыдущего варианта, не так сильно выражен блеск;
• сатинированную (перед обжигом обрабатывается минеральной солью, получается необычная текстура, возможны узоры разных цветов);
• структурированную — имитирует натуральный камень или даже дерево.

Оттенков керамогранита выпускается множество — от белого до чёрного. Более яркие цвета (такие, как синий или красный) дороже. Тон и текстура выбираются в зависимости от стиля, бюджета и личных предпочтений. Интересно смотрится сочетание двух контрастных или дополняющих цветов.

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

• каркасной подсистемы;
• изоляционного слоя;
• циркуляционного зазора;
• внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.
