Устройство вытяжки для газового настенного котла

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

  1. Приток воздуха располагается напротив вытяжки.
  2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

  1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
  2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

ВниманиеФормула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

ВниманиеФормула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

  • сон – 20 м³/ч;
  • отдых – 40 м³/ч;
  • активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

  1. Перфоратор или дрель с насадкой-коронкой.
  2. Пила для обработки труб.
  3. Инструменты для разметки — линейка, карандаш.
  4. Трубы-воздуховоды, переходники к ним.
  5. Защитные решётки.
  6. Переходник с обратным клапаном.
  7. Защитные гильзы для перекрытий.
  8. Саморезы, дюбели, монтажные хомуты.
  9. Герметик или монтажная пена.
  10. Ножовка.
  11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

  1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
  2. К стене прикладывается труба, отмечаются её габариты.
  3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
  4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
  5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

  1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
  2. В отверстие устанавливается труба.
  3. Щели между стеной и трубой заливаются герметиком или запениваются.
  4. Монтируется канальный вентилятор.
  5. Прокладывается и подключается электропроводка.
  6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
  7. С обеих сторон трубы крепятся решётки.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

Двери должны открываться наружу.

В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

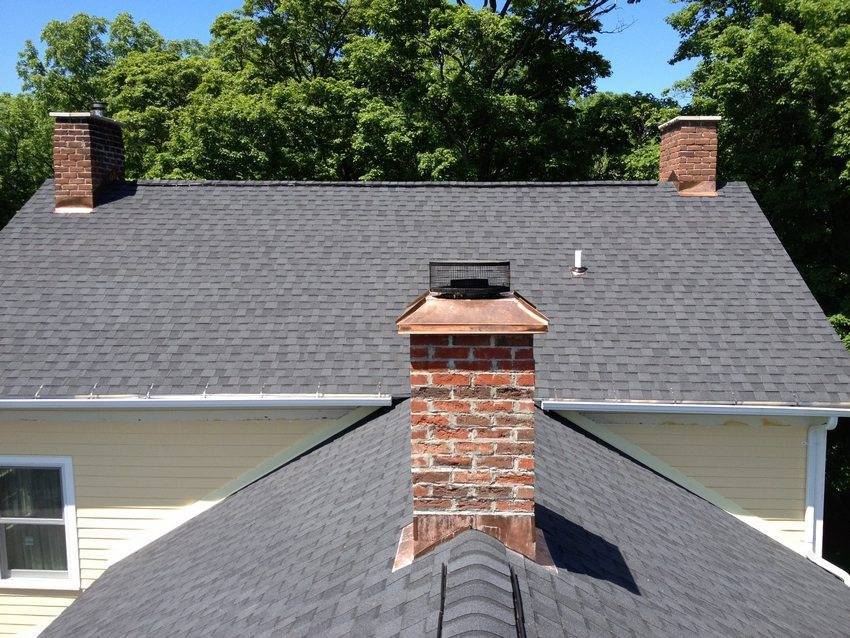

Кирпичный дымоход – предъявляемые требования и строительство

Такая вытяжка способна долго и надежно служить, если температура отходящих газов высокая, что препятствует образованию конденсата. Это условие соблюдается при работе с твердотопливными котлами. Совместная эксплуатация с газовыми установками, пиролизными приводит к довольно быстрому разрушению внутренних каналов. Горение у них медленное и малоинтенсивное, выделяется большое количество пара, который оседает на стенках. Он вступает в реакцию с находящейся в дыме серой, образуется кислота. Ее следы видны как темные пятна на поверхности.

Обязательно возводится фундамент высотой не менее 30 см, а если его располагают на улице, то делают вровень с основным для всего здания. По периметру выступает за габариты дымохода минимум на 15 см.

Раствор готовится с расчетом расположения участка трубы. Для наружного используется песчано-цементная смесь. Для устойчивости к агрессивной среде вводят присадки, придающие пластичность, способность противодействовать кислоте, прочность. Внутренняя кладка выполняется на глине с добавлением соли (120 г на ведро) или цемента (1 кг на такой же объем). Используют также готовые смеси.

К кирпичной вытяжке предъявляются требования:

  • дымовой канал строго вертикальный с одинаковыми размерами;
  • внутреннее сечение 14×14 см, при высоте менее 5 метров увеличивают до 14×20 см;
  • толщина кладки должна исключать промерзание;
  • размещать рекомендуется внутри между теплыми комнатами;
  • обеспечивают герметичность перевязкой швов;
  • внутренние стенки делают гладкими.

Кладка выполняется полнотелым керамическим кирпичом, каналу придают квадратное или прямоугольное сечение. Чтобы придерживаться одинакового размера, используют шаблон. Наружную часть трубы оформляют в одном стиле с домом. Для обеспечения продолжительной службы внутрь устанавливают жестяной короб, для чего размеры канала увеличивают до 20×20 см. Толщина стенки допускается в половину кирпича, но такая конструкция не имеет достаточной прочности, рекомендуется вдвое больше.

Вместе с дымоходом в одном сооружении устраивают вентиляцию, что удешевляет стоимость. Это способствует повышению функциональности – каналы взаимно обогреваются, улучшается тяга, образуется меньше конденсата, котельная получает достаточное количество кислорода. По высоте выполняют одинаковыми. Если рядом располагают еще одну отдельно стоящую вытяжку, расстояние между ними принимается в 5 раз больше внутреннего диаметра.

Во время прогревания канала наблюдается плохая тяга. С учетом этого рекомендуется гильзовать внутреннюю полость стальными или керамическими трубами. Они должны свободно перемещаться в канале, для чего оставляют необходимый зазор. Монтаж вкладышей производится при возведении сооружения.

Основные ошибки при выборе

Наиболее распространенные ошибки при прокладке труб для газового котла в частном доме:

  1. Неправильно выбранные высота и сечение трубы.
  2. При установке наружного дымохода или в переходном отверстии в неотапливаемое чердачное помещение теплоизоляционный материал отсутствует.
  3. Несоблюдение PPB (правил пожарной безопасности).
  4. Выходной патрубок котла отводится в шахту кладочного канала без футеровки, что приводит к быстрому износу этого отверстия.
  5. Установка стальных дымоходов, изготовленных из материала, не отвечающего требованиям (устойчивость к агрессивной среде, высокой температуре или низкой толщине стенок).

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

  • порядок разработки технической документации;
  • размеры и мощности вентиляционных систем для разного вида строений;
  • их виды и порядок обустройства.

Нормы вентиляции газовой котельной по СНиП

Вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

  • В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
  • Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
  • Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
  • Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
    • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
    • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Коаксиальный дымоход для газового котла

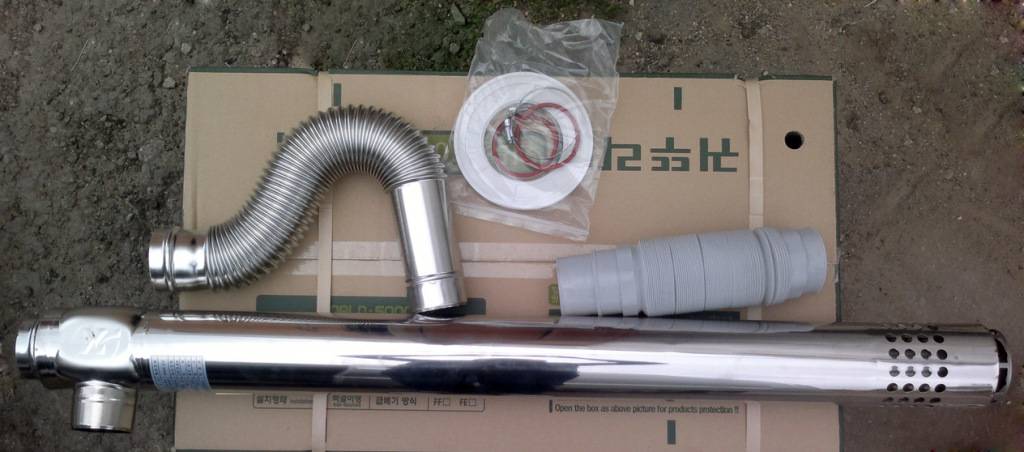

Коаксиальный дымоход

Котел газовый настенный

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

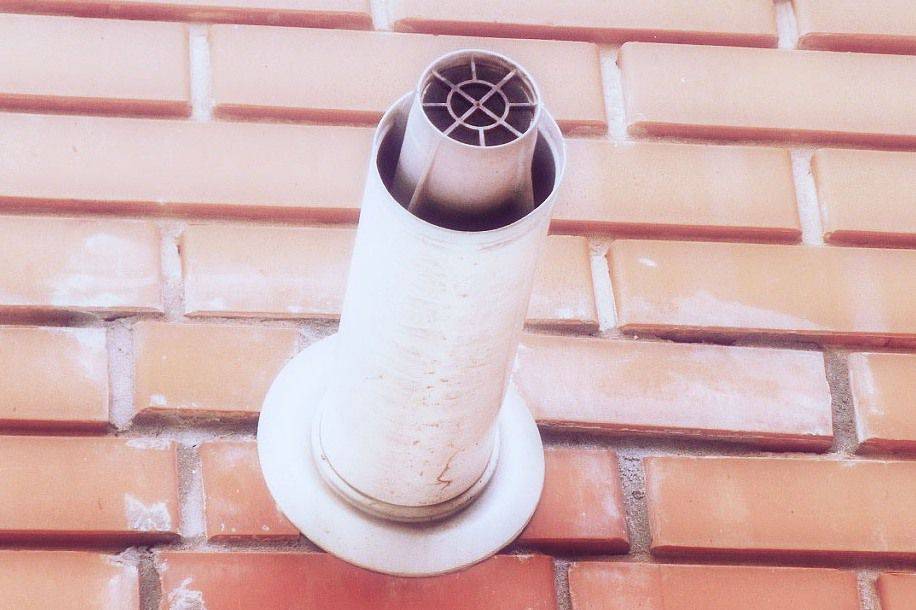

Принцип работы коаксиального дымохода

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Вид установленного коаксиального дымохода

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.
Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

  • скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
  • большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
  • недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
  • погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

  • визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
  • с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
  • пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

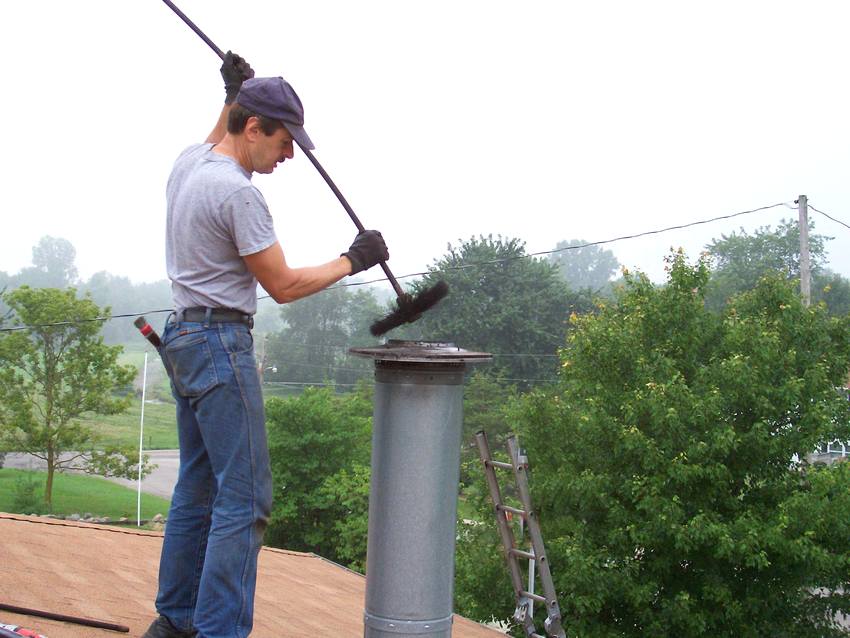

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Примеры дымоходов для газового котла (фото)

  • https://derevyannie-doma.com/poleznoe/vytyazhka-dlya-gazovogo-kotla-v-chastnom-dome-trebovaniya-raschet-i-ustanovka.html
  • http://obustroen.ru/inghenernye-sistemy/ventilyaciya/vytyaghka-dlya-gazovogo-kotla.html
  • https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/dymoxod-dlya-gazovogo-kotla.html
  • https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/dymokhod-dlya-gazovogo-kotla-v-chastnom-dome

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

Требования:

  • Минимальная площадь – от 15 м².
  • Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
  • Два вида воздухообмена – естественная и принудительная.
  • Площадь окон – 300 см² на 1 м³ объема.
  • Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
  • В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

  • До 30.0 кВт – 7.5 м3;
  • от 30.0 до 60.0 кВт – 13.5 м3;
  • свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

  • На 1-м этаже.
  • В цокольных или в подвальных помещениях.
  • На чердаке.
  • На кухне агрегаты до 35 кВт.
  • Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
  • Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

  1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
  2. Примыкание к глухой сплошной стенке объекта.
  3. Находиться на расстоянии 1 м от окна и двери.
  4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
  5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
  6. Высоту потолков более 2.2 метра.
  7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
  8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
  9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

  • Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
  • Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
  • Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Требования к вентиляции в частном доме с настенным газовым котлом


По требованиям для котельной должен быть обустроен отдельный выход вентиляции

Правила выбора и установки вентсистемы содержатся в СНиП 2.04.05 – 1991

Внимание уделяется воздухообмену, который должен происходить не меньше 3 раз за час. Для естественного притока в оконном проеме нужно сделать форточку, а под дверью должна быть щель около 2 см или внизу полотна просверливаются отверстия

Требования к вентиляции в газовой котельной:

  • вывод дыма и подача свежего воздуха осуществляется по изолированным каналам, чтобы кислород не контактировал с продуктами горения;
  • площадь окна для подачи наружного воздуха не должна быть меньше 1/30 от площади пола котельной;
  • настенный котел монтируется рядом с выводом дымового канала и вентшахты;
  • если ставится коаксиальная система труб, делается выходное отверстие и техническое — для ремонта и чистки дымохода.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

  1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
  2. Вентиляционный канал должен быть герметичен.
  3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
  4. Система должна состоять из негорючих материалов.
  5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
  6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

  1. Пространство от горизонтальной трубы до потолка не менее 20 см.
  2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
  3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
  4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
  5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
  6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

  1. Оборудуется канал для выведения дыма.
  2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Так, на 1 кВт требуется приток через отверстия диаметром до 30 см, если подача воздуха идёт из соседних помещений, и диаметром около 8 см, в случае, когда приток идёт напрямую с улицы. Приток воздуха при мощности прибора не более 30 кВт делается диаметром не более 20 см. Отверстие выведения газов размещается над прибором.

Пример расчёта параметров воздухообмена:

  1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
  2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
  3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
  4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

  1. Выход горизонтально в стену.
  2. Выход в стену с изгибом и подъёмом.
  3. Вертикальный выход в потолок с изгибом.
  4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

  • газовый котёл;
  • угловой коаксиальный отвод;
  • коаксиальная труба;
  • отводчик конденсата;
  • фильтр;
  • защитная решётка;
  • горизонтальный и вертикальный наконечники;
  • накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
