Способы расчета и нормы кратности воздухообмена для жилых помещений

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по СНиП 2.08.01-89* ЖИЛЫЕ ЗДАНИЯ.

Расчетнаятемпературавоздуха вхолодныйпериод года,°С

Кратность воздухообменаили количество воздухаудаляемого из помещения

Жилая комната квартир или общежитий

3 м³/ч на 1 м²жилых помещений

То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже

Кухня квартиры и общежития, кубовая: — с электроплитами — с газовыми плитами

≥60 м³/ч≥60 м³/ч при 2-конф.пл.;≥75 м³/ч при 3-конф.пл.;≥90 м³/ч при 4-конф.пл.

Сушильный шкаф для одежды и обуви в квартирах

Совмещенный помещение уборной и ванной

То же с индивидуальным нагревом

50 м³/ч на 1 унитаз и25 м³/ч на 1 писсуар

Гардеробная комната для чистки и глажения одежды, умывальная в общежитии

Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме

Вестибюль, общий коридор, лестничная клетка в общежитии

Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала

по расчету,но ≥ 4

Гладильная, сушильная в общежитии

по расчету,но ≥ 2-кратн.

Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии

Палата изолятора в общежитии

Машинное помещение лифтов

по расчету,но ≥ 0,5

Примечания. 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице.

2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С.

4. Значения в скобках относятся к домам для престарелых и семей с инвалидами.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по МГСН 3.01-01 ЖИЛЫЕ ЗДАНИЯ.

Расчетнаятемпературавоздуха вхолодныйпериод года,°С

Кратность воздухообменаили количество воздухаудаляемого из помещения

Общая комната (гостиная), спальня, жилая комната общежития 1)

не менее30 м³/чна человека

Кухня квартиры и общежития — с электроплитами — с газовыми плитами

≥60 м³/ч≥60 м³/ч при 2-конф.пл.;≥75 м³/ч при 3-конф.пл.;≥90 м³/ч при 4-конф.пл.

Механическая приточно-вытяжнаяпо расчету

Совмещенный санузел с индивидуальным подогревом

Гардеробная комната для чистки и глажения одежды

Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме

Вестибюль, общий коридор, передняя, лестничная клетка в общежитии

по расчету,но ≥ 4-кратн.

Гладильная, сушильная в общежитии

по расчету,но ≥ 2-кратн.

Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях

Машинное помещение лифтов 3)

по расчету,но ≥ 0,5-кратн.

1-кратн. (через ствол мусоропровода)

Тренажерный зал 5)

80 м³/ч на человека

Библиотека, кабинет 5)

Механическая приточно-вытяжнаяпо расчету

Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22 °С.

2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С.

4. Температура для расчета дежурного отопления.

5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории.

6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице (но не выше 22 °С).

7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений.

• Главная ->
• Кратность воздухообмена в жилых помещениях

«Свежий Воздух» – компания №1 в России по продаже и установке проветривателей.

Акции

Отзывы

FAQ

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета – недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу – она многократно увеличивается.

Пример проекта

Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице «Контакты», обращайтесь.

Определение сечения каналов

В жилых, коммерческих и административных зданиях обычно используется канальная система вентиляции. Выводящие каналы имеют различные сечения: прямоугольные, квадратные, круглые, овальные. От их организации зависит качество системы вентиляции.

Основной параметр устройств — величина сечения, которую следует рассчитать правильно. В прямоугольных каналах соотношение длины и ширины сечения приблизительно равно 3:1, что позволяет уменьшить шум в воздуховоде.

Воздух должен передвигаться по основному каналу со скоростью до 5 м/час, а по боковым — до 3 м/час. Такая скорость создает минимальный уровень шума. То, насколько быстро будет двигаться воздух по воздуховоду, во многом зависит от его размеров. Параметры каналов и объем проходящих по ним воздушных потоков определяют с помощью специальных таблиц.

Правильно рассчитанный воздухообмен в помещении делает проживание в нем комфортным. Зная основные параметры расчета, можно создать эффективную систему вентиляции в доме. Если планировка квартиры изменится, то обновление воздуха в ней можно будет скорректировать.

Почему правильный воздухообмен важен

Нормы воздухообмена придуманы не просто так. При грамотно организованной вентиляции в помещении приятно находиться. Не ощущается спертого воздуха. В помещении не сохраняются надолго неприятные запахи. А также микроклимат не создает предпосылок к появлению плесени.

Система вентиляции – важная составляющая в организации хорошего показателя воздухообмена. И создания оптимальной атмосферы в помещении.

Разновидности систем вентиляции

Сегодня выполняется два вида вентиляции в жилых помещениях. Они различаются по методике монтажа и организации. А также по результативности в разных условиях эксплуатации.

Однако функции обоих видов вентиляции идентичны:

Следующие виды вентиляционных систем используются в строительстве:

• естественная вентиляция. Выполняется она в виде воздуховодов. Через них осуществляется отток воздуха из помещения. А приток – через неплотности и щели в дверях и окнах. Действие естественной вентиляции начинается только при разнице температур воздуха между помещением и вне его. Она должна составлять 10-15°С;
• принудительная вентиляция. Она будет работать вне зависимости от любых внешних факторов. Представляет собой вентиляторного типа устройство. Оно устанавливается в толщу стены здания. И может работать и на приток, и на отток воздуха.

Принудительный тип вентиляции справляется с задачей воздухообмена эффективнее. Существуют разновидности таких устройств. Они могут различаться по объему обрабатываемого воздуха. Оснащаться системой подогрева воздуха, который поступает с улицы. Стоимость устройства зависит от его возможностей и функций.

Схематично прибор принудительной вентиляции представлен на картинке ниже:

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Получив представление о понятии воздухообмена и нормах, можно организовать грамотную вентиляцию внутри жилого помещения. Это обеспечит оптимальный микроклимат в нем. И поможет ощущать себя комфортно в любое время года.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

• вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
• вентилятор в ванной — удалять влажный воздух;
• кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Расчетный воздухообмен

За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.

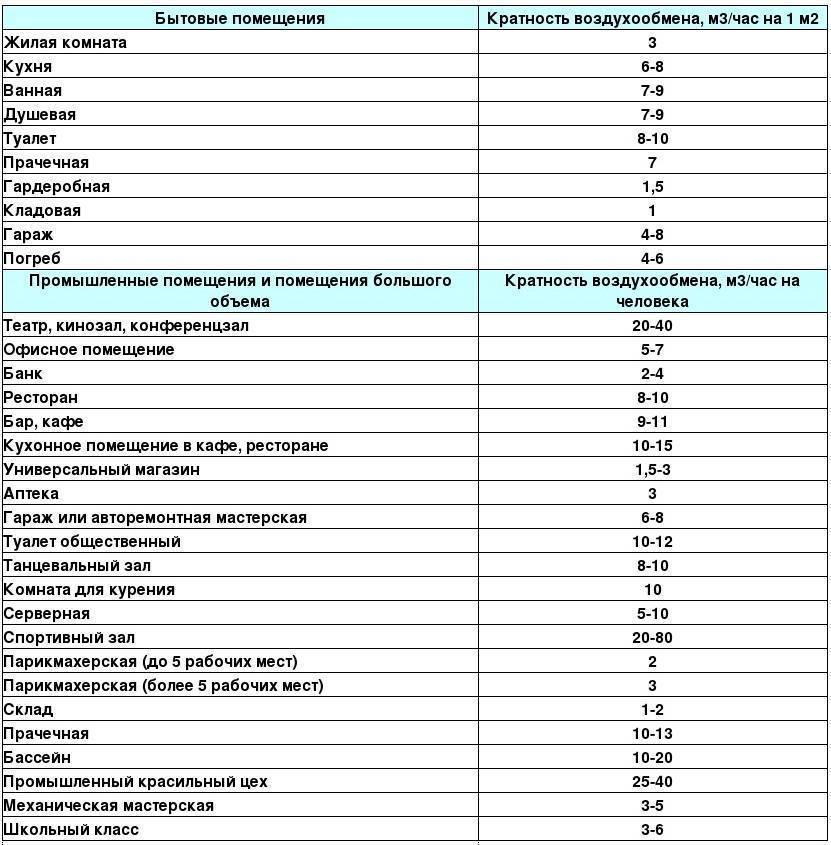

Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.

После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.

Примеры расчетов объема воздухообмена

расчет объема воздухообмена

Далее приводится пример расчёта вентиляции исходя из кратности обмена. Для этого будет рассмотрен частный дом, имеющий такие помещения:

• кухня — 19 кв. м;
• гостиная — 41 кв. м;
• санузел — 3 кв. м;
• детская — 14 кв. м;
• кабинет — 17 кв. м;
• спальня — 22 кв. м;
• ванная — 4 кв. м;
• коридор — 6 кв. м.

В доме высота потолков составляет 3 м. Для расчёта нужно определить объём каждого помещения. При этом получим следующие значения:

• кухня — 57 куб. м;
• гостиная — 123 куб. м;
• санузел — 9 куб. м;
• детская — 42 куб. м;
• кабинет — 51 куб. м;
• спальня — 66 куб. м;
• ванная — 12 куб. м;
• коридор — 18 куб. м.

схема воздухообмена

Используя таблицу значений кратности из нормативного документа проводится расчёт в соответствии с приведённой выше формулой:

• кухня — 57 = 57 (19 кв. м х 3) — округляем до 60;
• гостиная — 3 х 123 — округляем до 370;
• санузел — 9 = 9 (3 кв. м х 3) — округляем до 10;
• детская — 1 х 42 — округляем до 45;
• кабинет — 1 х 51 — округляем до 55;
• спальня — 1 х 66 — округляем до 70;
• ванная — 12 = 12 (4 кв. м х 3) — округляем до 15;
• коридор — 18 = 18 (6 кв. м х 3) — округляем до 20;

Здесь при расчётах было учтено, что в нормативном документе отсутствует кратность для ванной, коридора, санузла и кухни. В этом случае площадь соответствующих помещений умножили на 3. После этого итоговую величину округлили в большую сторону до значения, кратного 5.

Теперь делают суммирование по помещениям, в которые первоначально поступает чистый воздух — это гостиная, кабинет, спальня, детская. После суммирования будет получено 370 + 55 + 70 + 45 = 540 куб. м. Столько воздуха должно поступать в дом благодаря использованию вентиляционной системы.

Теперь необходимо просуммировать значения по тем помещениям, где есть вытяжная вентиляция. Речь идёт о коридоре, кухне, ванной и санузле. Будет получено значение 20 + 60 + 15 + 10 = 105 куб. м. Это количество воздуха согласно расчётам должно выводится наружу.

Видно, что 105 < 540. Для нормальной работы вентиляционной системе необходимо усилить вытяжную вентиляцию. Для этого можно сделать дополнительные отверстия, увеличить диаметр вытяжных каналов или воспользоваться соответствующими электроприборами. Без дополнительных мер воздух будет застаиваться и нормы поступления свежего воздуха будут нарушены.

расчет воздухообмена

Пример расчёта по санитарным нормам выглядит следующим образом. Для примера речь пойдёт о квартире, в которой живёт семья из 4 человек. Здесь периодически бывают ещё 3 человека. Чтобы получить объём воздуха, который должен обновляться в течение каждого часа, необходимо учесть приведённые в этой статье нормы.

Для получения результата надо выполнить вычисления для каждого помещения. Далее приведена одна из возможных ситуаций:

1. В спальне постоянно находятся 2 человека. Для них норма равна 2 х 60 = 120 куб. м.
2. В кабинете работает 1. Для него потребуется 1 х 60 = 60 куб. м воздуха.
3. В гостиной постоянно находится двое и ещё двое приходят туда время от времени. Для того, чтобы им хватала свежего воздуха, 2 х 20 + 2 х 60 = 160 куб. м.
4. В детской находится 1 человек. Для него понадобится 1 х 60 = 60 куб. м воздуха.

Если просуммировать эти значения, то получится, что в течение каждого часа необходимо поступление 120 + 60 + 160 + 60 = 400 куб. м свежего воздуха.

Чтобы определить, как должна работать вытяжка, используют способ, изложенный для расчётов по кратности. Полученную цифру сравнивают в этом примере с 400 куб. м. Если она недостаточно велика, то необходимо сделать вытяжку более мощной.

Этапы

Подбор оптимальной по мощности и стоимости системы воздухообмена проходит пошагово. Порядок проектирования очень важен, так как от его соблюдения зависит эффективность работы конечного продукта:

• Определение типа вентсистемы. Проектировщик анализирует исходные данные. Если требуется проветрить небольшое жилое помещение, то выбор падает на приточно-вытяжную систему с естественным побуждением. Этого будет достаточно, когда расход воздуха небольшой, вредных примесей нет. Если требуется рассчитать большой венткомплекс для завода или общественного здания, то предпочтение отдаётся механической вентиляции с функцией подогрева/охлаждения приточки, а если понадобится, то и с расчётом по вредностям.
• Анализ выбросов. Сюда входит: тепловая энергия от осветительных приборов и станков; испарения от станков; выбросы (газы, химикаты, тяжёлые металлы).
• Расчет воздухообмена. Задача систем вентилирования – удаление из помещения избытков тепла, влаги, примесей с равновесной или чуть отличающейся подачей свежего воздуха. Для этого определяется кратность воздухообмена, согласно которой подбирается оборудование.
• Подбор оборудования. Производится по полученным параметрам: требуемый объем воздуха на приточку/вытяжку; температура и влажность внутри помещения; наличие вредных выбросов, подбираются вентустановки или готовые мультикомплексы. Самый важный из параметров – объём воздуха, необходимый для поддержания проектной кратности. Фильтры, калориферы, рекуператоры, кондиционеры и гидравлические насосы идут как дополнительные устройства сети, обеспечивающие качество воздуха.

Подбор сечения воздуховода

Теперь, когда мы посчитали воздухообмен, можем выбрать схему реализации системы вентиляции и произвести расчет воздуховодов системы вентиляции.

В системах вентиляции используют два типа жестких воздуховодов – круглые и прямоугольные. В прямоугольных воздуховодах, для уменьшения потерь давления и снижению шума, соотношение сторон должно не превышать значение три к одному (3:1). При выборе сечения воздуховодов нужно руководствоваться тем, что скорость в магистральном воздуховоде должна быть до 5 м/с, а в ответвлениях до 3 м/с. Рассчитать размеры сечения воздуховода можно определяются по диаграмме приведенной ниже.

Диаграмма зависимости сечения воздуховодов от скорости и расхода воздуха

На диаграмме горизонтальные линии отображают значение расхода воздуха, а вертикальные линии – скорость. Косые линии соответствуют размерам воздуховодов.

Подбираем сечение ответвлений магистрального воздуховода (которые заходят непосредственно в каждую комнату) и самого магистрального воздуховода для подачи воздуха расходом L=360 м3/час.

Если воздуховод с естественной вытяжкой воздуха, то нормируемая скорость движения воздуха в нем не должна превышать 1м/час. Если же воздуховод с постоянно работающей механической вытяжкой воздуха, то скорость движения воздуха в нем выше и не должна превышать 3 м/с (для ответвлений) и 5 м/с для магистрального воздуховода.

Подбираем сечение воздуховода при постоянно работающей механической вытяжке воздуха.

Слева и справа на диаграмме обозначены расходы, выбираем наш (360 м3/час). Далее, движемся по горизонтали до пересечения с вертикальной линией соответствующей значению 5 м/с (для максимального воздуховода). Теперь, по линии скорости опускаемся вниз до пересечения с ближайшей линией сечения. Получили, что сечение нужного нам магистрального воздуховода 100х200 мм или Ø150 мм. Для подбора сечения ответвления движемся от о расхода 360 м3/час по прямой до пересечения со скоростью 3 м3/час. Получаем сечение ответвления 160х200 мм или Ø 200 мм.

Эти диаметры будут достаточными при установке только одного вытяжного канала, например на кухне. Если же в доме будет установлено 3 вытяжных вентканала, например в кухне, санузле и ванной комнате (помещения с самым загрязненным воздухом), то суммарный расход воздуха, который нужно отвести мы делим на количество вытяжных каналов, т.е. на 3. И уже на эту цифру подбираем сечение воздуховодов.

По данному графику подобрать сечения на такие небольшие расходы довольно сложно. Мы считаем их в специальной программе. Поэтому, если нужно – спрашивайте, посчитаем.

Естественная вытяжка воздуха. Данная диаграмма подходит только для подбора сечений механической вытяжки. Естественная вытяжка подбирается вручную или же с использованием программ подбора сечений. Опять же, спрашивайте, посчитаем.

Примечание: В нашем примере его не было, но особое внимание следует обратить на помещение плавательного бассейна, когда оно есть в доме. Бассейн это помещение с избыточным количеством влаги и при расчете необходимого воздухообмена требуется индивидуальный подход

Из практики могу сказать, что расход получается не менее восьми крат. Это довольно большой расход и если учесть, что температура приточного воздуха должна быть на 1-2°С выше температуры воды в бассейне, то затраты на нагрев воздуха в зимний период очень велики. Поэтому для помещений плавательных бассейнов более логично использовать системы осушения воздуха. Эти системы работают по такой схеме – осушитель забирает влажный воздух из помещения, пропуская через себя, удаляет из него влагу (путем его охлаждения), после подогревает до заданной температуры и подает назад в помещение. Так же, существуют системы осушения воздуха с возможностью подмеса свежего воздуха.

Схема вентиляции сугубо индивидуальна для каждого дома и зависит от архитектурных особенностей дома, от пожеланий заказчика и т.д. Между тем, есть некоторые условия, которые необходимо соблюдать, и они касаются всех схем без исключения.

Расчёт воздухообмена на удаление вредностей

Расчёт воздухообмена на удаление вредностей, как правило, применяется на производствах с выбросами вредных веществ в помещение. Однако это может быть и расчёт на удаление влагоизбытков, например, в бассейне. Суть его заключается в том, чтобы разбавить концентрацию того или иного вещества до допустимых значений. Значения предельных концентраций для различных веществ приведены в ГН 2.2.5.3532-18 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны».

Например, в частном доме бассейн площадью 15 м2 испаряет 4,3 кг/ч (4300 г/ч) воды. Влагосодержание наружного воздуха зимой составляет 0,5 г/кг, летом — 11 г/кг, а требуемое влагосодержание в помещении бассейна составляет 13 г/кг.

Таким образом, зимой наружный воздух способен поглотить 13-0,5=12,5г/кг влаги из помещения бассейна. Для отвода 4,3 кг/ч воды нужен расход воздуха, равный 4300/12,5=344 кг/ч или, учитывая среднюю плотность воздуха 1,2 кг/м3, получим расход 344/1,2=287 м3/ч.

В летнее время наружный воздух способен поглотить лишь 13-11=2 г/кг влаги. Для отвода 4,3 кг/ч воды потребуется расход воздуха 4300/(2·1,2) ≈ 1800 м3/ч. Дальнейший расчёт системы следует вести по наибольшему расчётному расходу, то есть исходя из 1800 м3/ч.
