Виды и особенности стенок и откосов траншей, правила расчета их угла

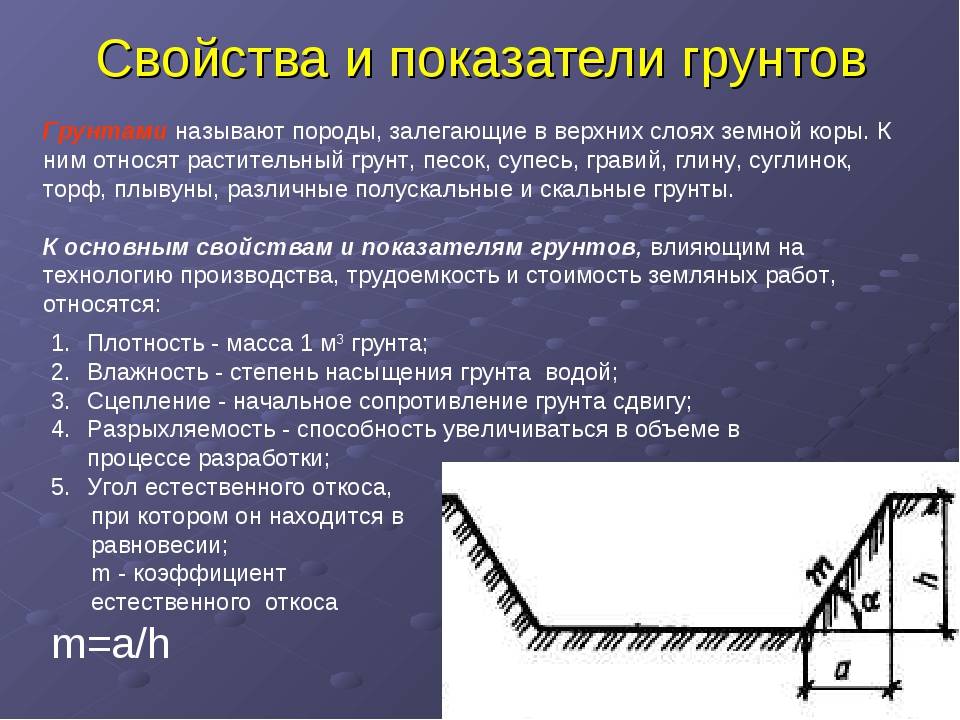

Строительные свойства грунтов

Особенности грунтов обусловлены составом, взаимоотношением и взаимодействием составляющих породы. Характеризовать грунты можно по физико-механическим признакам, магнитным, электрическим, водным и др. Нас интересуют строительные свойства грунтов, а это в большей степени физико-механические особенности: полагаясь на них, специалисты производят все расчеты при строительно-монтажных работах, выбирают технологию разработки почвы. Эти характеристики грунта определяют физическое состояние почвы и состояния, которые возникают в результате каких-либо воздействий на грунт. Итак, строительные свойства грунтов:

• плотность;
• влажность;
• сцепление;
• разрыхляемость;
• угол естественного откоса;
• удельное сопротивление резанию;
• водоудерживающая способность.

Плотность – масса единицы объема грунта, выражается в кг/м 3 или т/м 3 . Плотность несцементированных пород может достигать 2,1 т/м 3 , скальных – 3,1 т/м 3 .

Влажность характеризуется отношением массы воды в почве к массе сухой почвы. Если процент влажности не превышает 5%, такой грунт называют сухим, от 5 до 15% – маловлажным, от 15 до 30% -влажным, выше 30% – мокрым. Чем выше влажность грунта, тем труднее его разрабатывать. Исключение – глина, т.к. ее обрабатывать в сухом виде наоборот сложнее, но при большой влажности этот процесс затрудняется из-за липкости.

Еще одно важное свойство грунтов – сцепление. Оно характеризует структурные связи и то, как грунт сопротивляется сдвигу. Сила сцепления песчаных пород составляет 0,03-0,05 МПа, глинистых – 0,05-0,3 МПа

Для мерзлых почв характерно значительно большее сцепление

Сила сцепления песчаных пород составляет 0,03-0,05 МПа, глинистых – 0,05-0,3 МПа. Для мерзлых почв характерно значительно большее сцепление.

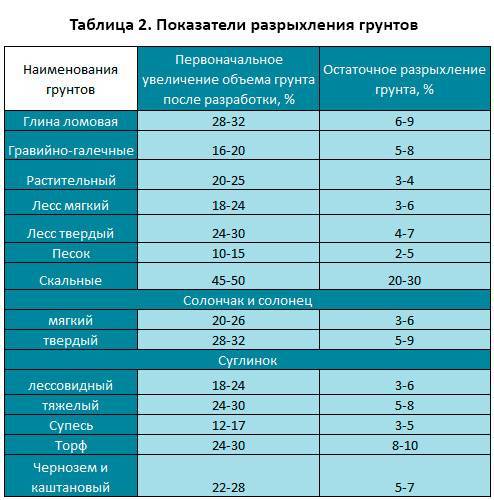

Когда разрабатывают породу, она увеличивается в объеме, это строительное свойство грунта называется разрыхляемостью. Различают первоначальную разрыхляемость К p и остаточную К ор (показывает, насколько грунт уменьшается в объеме после уплотнения). Показатели разрыхления приведены в таблице 2. Следует помнить, что естественное уплотнение протекает неравномерно, из-за чего могут появиться просадки. Чтобы избежать таких изъянов, грунт нужно утрамбовывать спецмашинами.

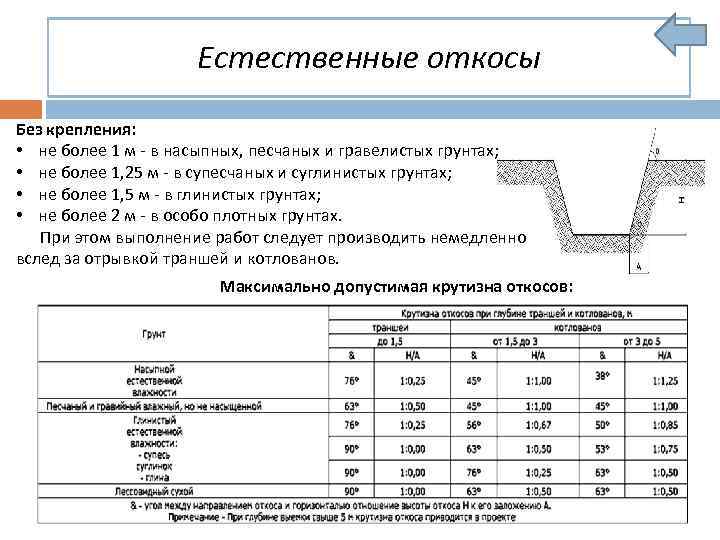

Согласно требованиям техники безопасности рыть котлованы и траншеи в большинстве случаев нужно с откосами и креплениями. Угол внутреннего трения, сила сцепления и давление почв, которые лежат сверху, влияют на величину углаестественного откоса. Если сила сцепления отсутствует, предельный угол совпадает с углом трения. Крутизна откоса обусловлена углом естественного откоса а (при условии, что грунт находится в предельном равновесии) (рис.1).

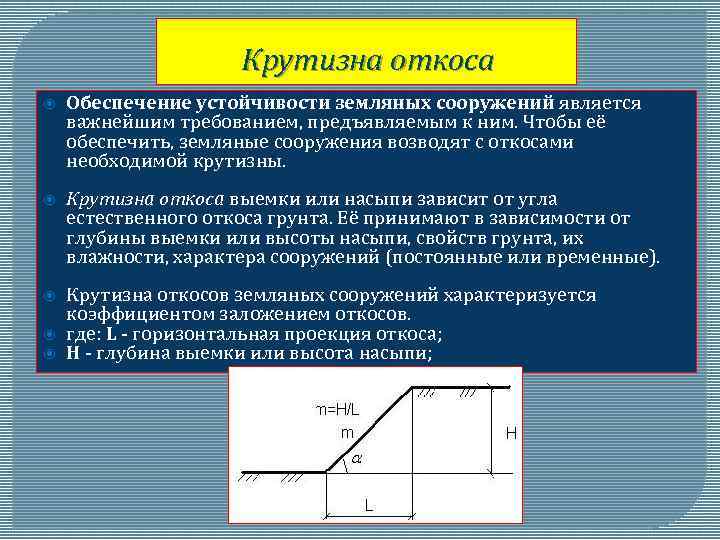

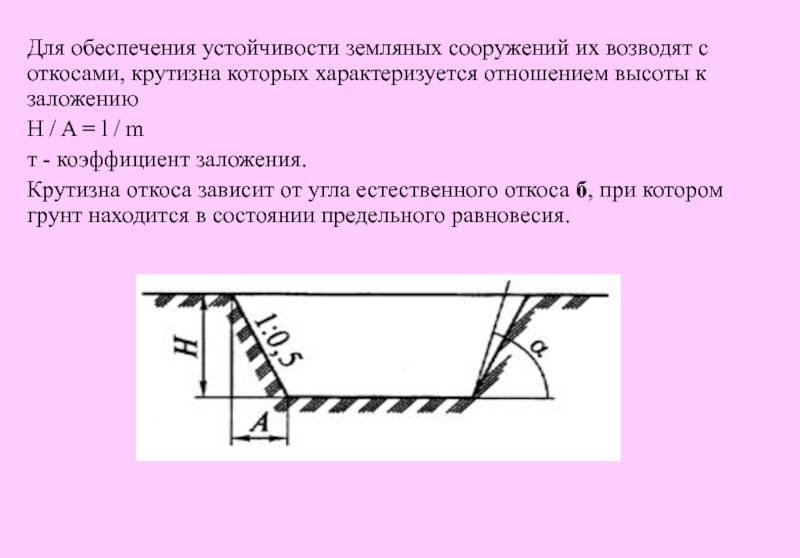

H/A=l/т, где т – коэффициент заложения.

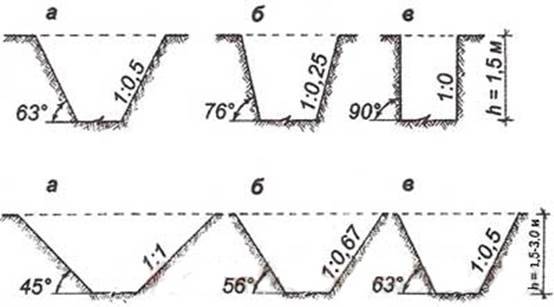

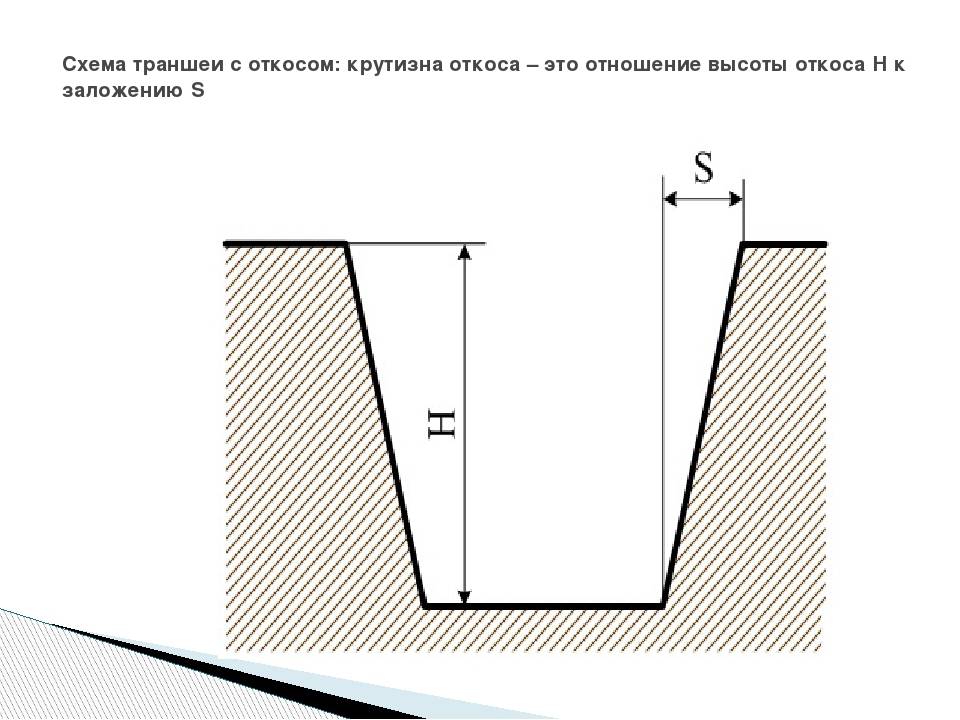

Рис.1. Крутизна откоса

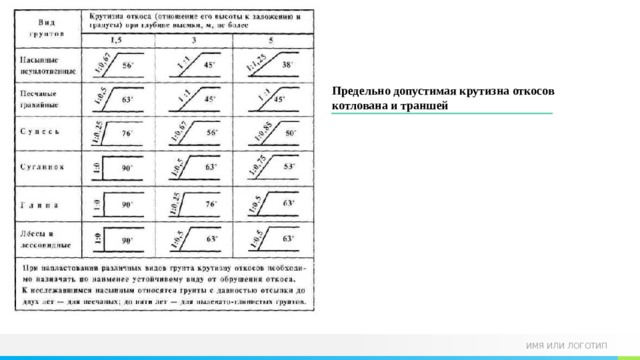

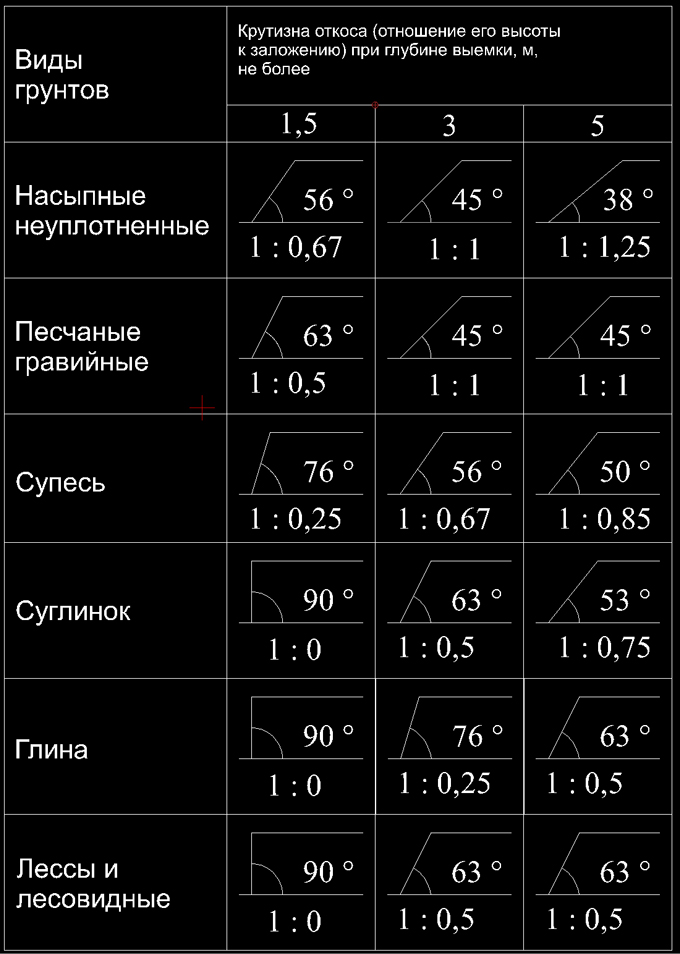

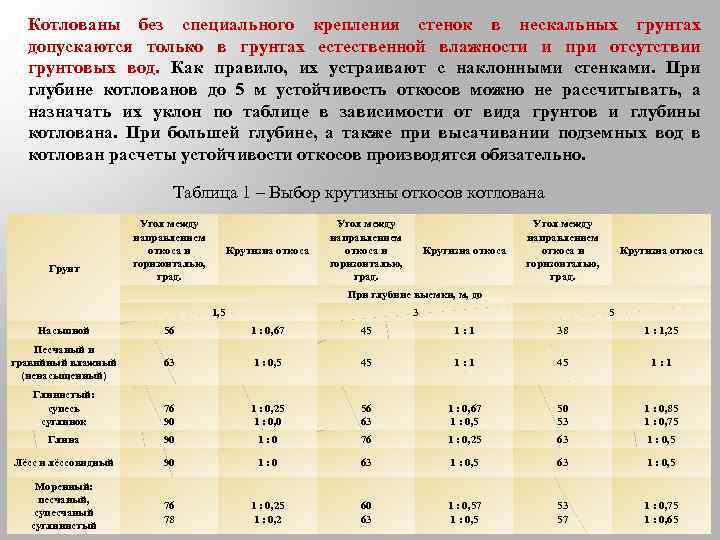

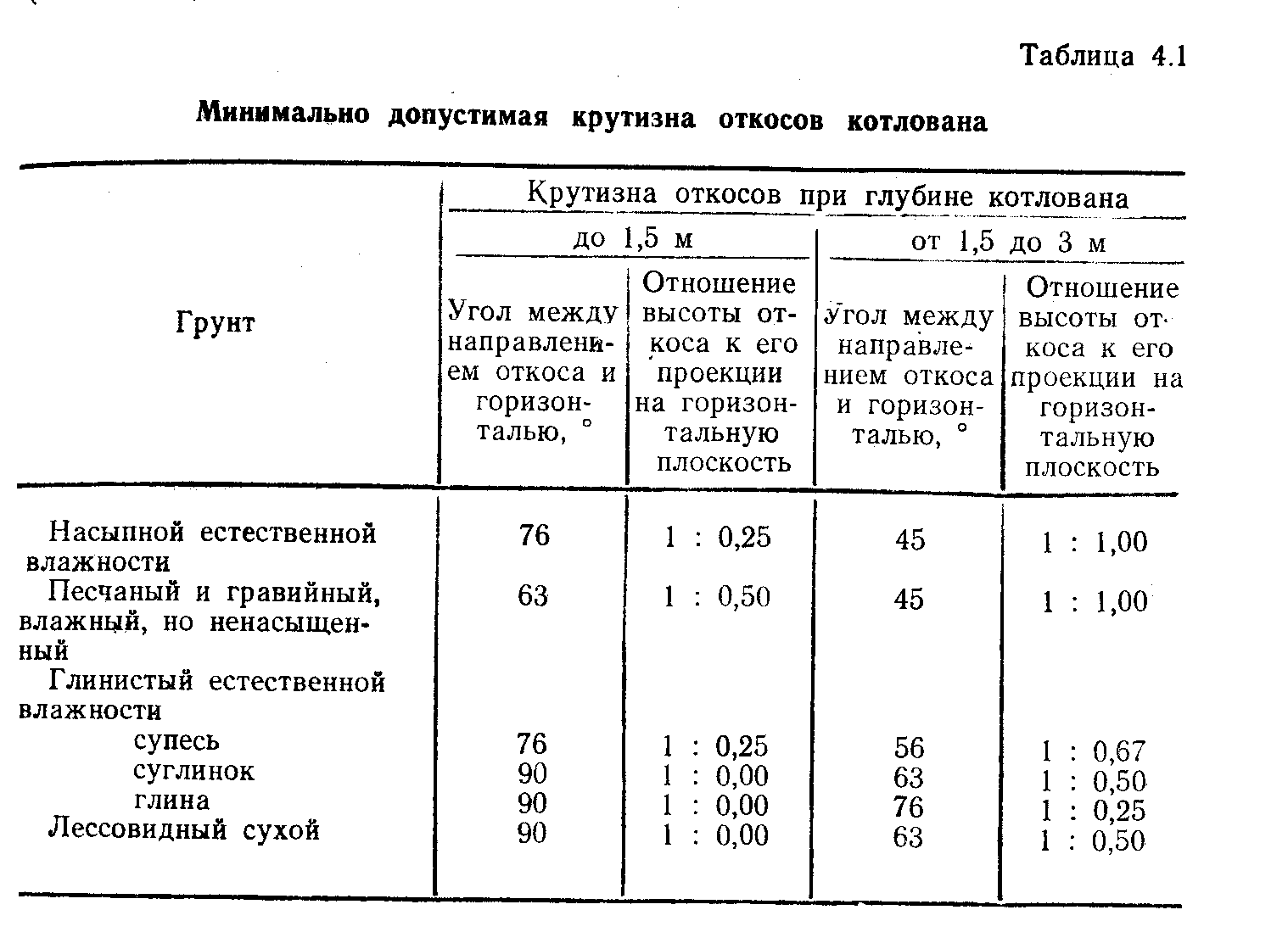

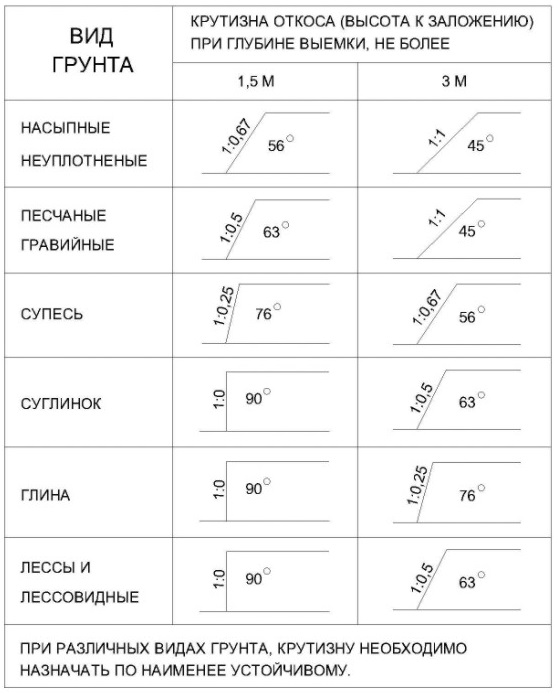

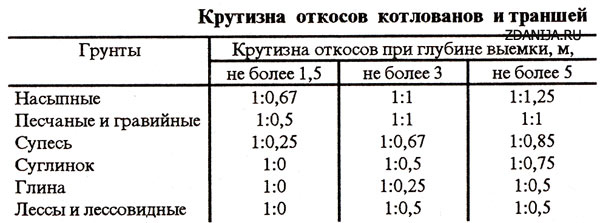

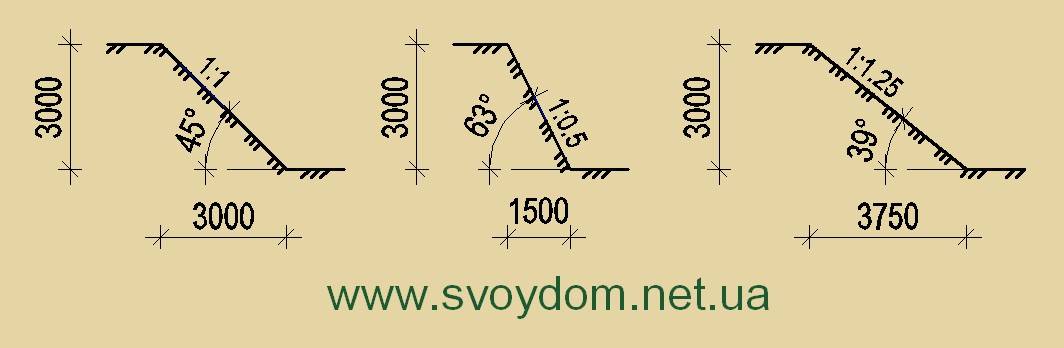

В табл. 3 можно ознакомиться с величинами крутизны откосов для временных земляных сооружений. Когда глубина выемки достигает 5 и более метров, крутизну откосов устанавливают проектом.

Классификация грунтов поудельному сопротивлению резаниюпредставлена в ЕНиР 2-1-1. Она основывается на свойствах грунтов и особенностях землеройной и землеройно-транспортной техники, которая участвует в разработке почвы. Выделяют 6 групп для экскаваторов с одним ковшом, 2 группы – для многоковшовых экскаваторов и скреперов, 3 группы – для грейдеров и бульдозеров, 7 групп – для разработки почвы без применения техники. Грунты первых четырех групп с легкостью обрабатываются как вручную, так и благодаря машинам, а грунты из последующих групп необходимо предварительно рыхлить иногда даже с применением взрывного способа.

Немаловажное свойство грунта, которое влияет на процесс обработки почвы, – этоводоудерживающая способность (способность грунта удерживать в своем составе воду). Для глины характерна высокая сопротивляемость прониканию воды (недренирующий грунт), для песка – низкая (дренирующий грунт). Водоудерживающаяспособность характеризуется коэффициентом фильтрации К, это значение может колебаться от 1 до 150 м/сут

Водоудерживающаяспособность характеризуется коэффициентом фильтрации К, это значение может колебаться от 1 до 150 м/сут.

Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.

Технологии закрепления грунтов

Вертикальные стенки котлованов обязательно упрочняются в неплотных и насыщенных влагой грунтах. Эта процедура не только защищает их от осыпания, но и пресекает подвижки почвы под массой соседствующих строений.

Крепление стенок котлованов и траншей по СНиП №3.02.0/87 «Земляные сооружения, основания и фундаменты» осуществляется благодаря двум технологиям:

1. Первая из них — это шпунтирование.
2. Вторая — использование железобетонных конструкций.

При шпунтировании применяется ограждение выемки из металлического проката. Это могут быть:

• трубы с забиркой из досок либо без нее;
• стальной профиль с дощатой забиркой или без таковой;
• специализированный шпунт Ларсена.

Конструкции из железобетона могут представлять собой:

• буронабивные сваи;
• буросекущие аналоги;
• монолитную стенку в грунте.

Заглубление ограждения производится по длине рва строго по технологической карте.

Расчет объема котлована и вывоз грунта

При расчётах выемки грунта следует учитывать его разрыхление при копании. Плотность слежавшейся почвы уменьшается при ее рытье спецтехникой и перемещении в самосвал.

Исходя из типа грунта, при расчетах используется уточняющий коэффициент 20-25%.

1. Длина выемки составляет 50 м, ширина 25 м, глубина 4 м. При перемножении этих величин мы получаем объем котлована в 5000 м³.
2. Однако для вывоза породы необходимо вычислить больший объем: 50∙25∙5∙1,2 (20%)=6000 м³.

Как нужно устанавливать распорки

Согласно строительным нормам и правилам (СНиП) крепление откосов котлована осуществляется щитами и распорками, размещаемыми по его длине:

• с шагом не более 200 см при глубине выемки (в сухой или сыпучей почве) до 375 см;
• с промежутками до 150 см при глубине котлована (в сыпучем, увлажненном и мокром грунте) больше 375 см.

Щиты из дерева или металла

Щиты, укрепляющие стены выемки, могут быть сделаны из дерева либо стали.

1. Для плывунов и сыпучих почв применяются сплошные рамные элементы.
2. При плотном грунте и выемке глубиной до 300 см крепление котлована досками имеет свои особенности. Щиты из них собираются с зазорами между досок. При этом промежутки между планками рамного элемента не должны быть больше ширины досок (она составляет не более 20 см).
3. Крепление стенок котлована инвентарными щитами из металла производится при его средней ширине.
4. Крепежи из стальных труб монтируются в выемках с вертикальными стенами шириной 80-180 см. В данном случае используются изделия сечением до 6 см и протяженностью до 300 см.

У распорок инвентарного крепежа есть резьбовые части. Прокручивая винты на них, возможно делать трубы длиннее и прижимать стойки к щитам.

Немного о том, как производится разборка креплений вертикальных стенок котлована. Для этого достаточно ослабить винты на распорках и снять их с рамного элемента.

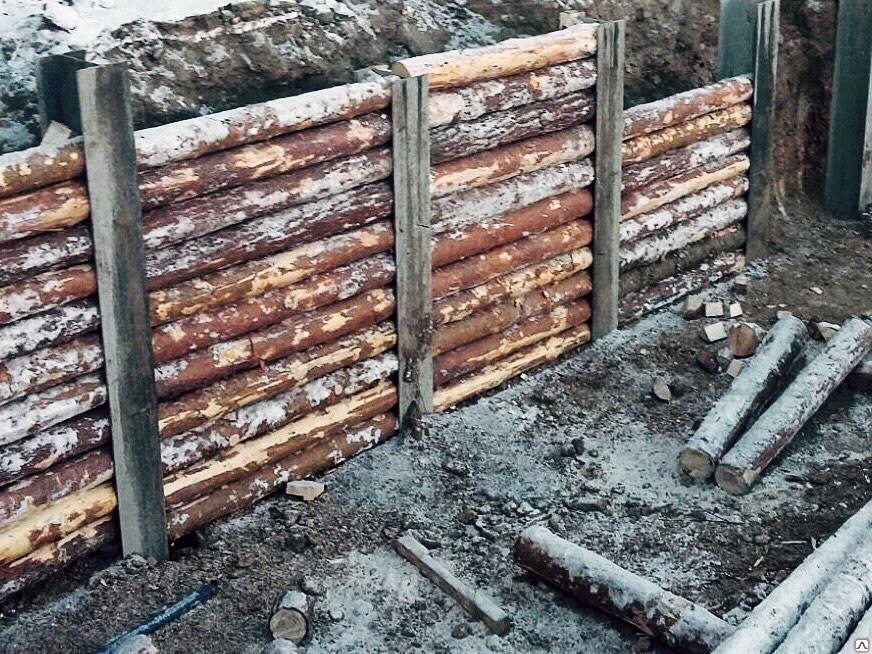

При расчете крепления стенок котлованов и траншей досками следует учесть, что инвентарный металлический крепеж стоит больше, чем изделия из дерева. Однако он окупается благодаря неоднократному использованию.

Забивка маячных свай

При монтаже шпунтового ограждения самая трудоемкая часть работы — это заглубление свай. Когда ров небольшой либо крепеж забивается в легкую почву, то оптимальный вариант — использовать простое оборудование. Например, копр-треножник.

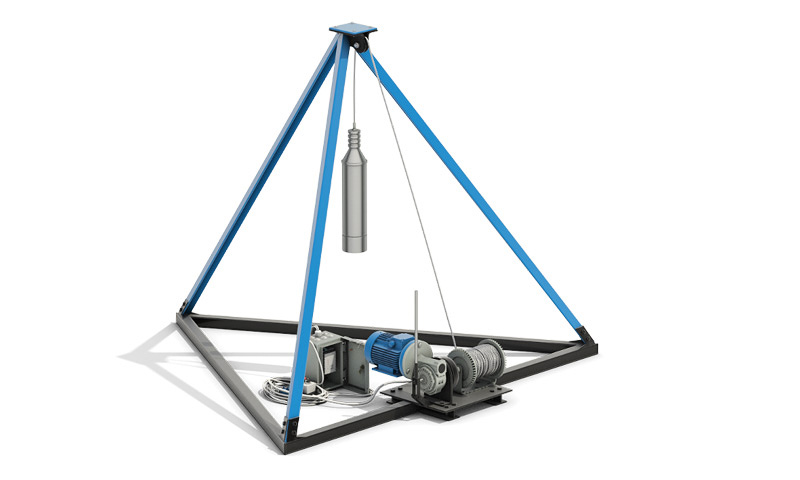

Работает тренога так:

1. Тяжелый железный молот («баба») на тросе с откидываемым крючком подвешивается на блоке. Через него к лебедке идет трос.
2. При вращении лебедки молот поднимается наверх на высоту 0,5-2 м.
3. При обратном перемещении барабана он устремляется вниз и своей массой заглубляет сваю.

При малом объеме работ задействуют простейшие треноги из дерева или стали, с ручными лебедками и молотом весом от 200 до 1000 кг.

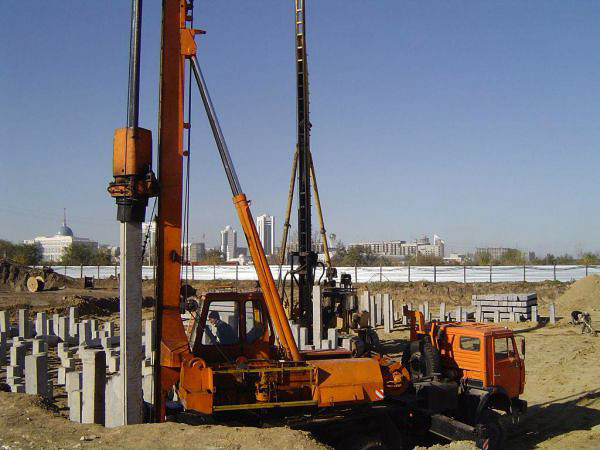

Механические копры

Если необходимо забить большое количество свай, то применяются механизированные копры. К ним относятся пневматические и дизельные агрегаты. Работают они по одному принципу: для удара используется сила давления сжатого воздуха либо свободного падения бабы.

Используя механический копр, за несколько минут возможно заглубить сваю на 5-7 м. Это убыстряет монтаж шпунтовых рядов.

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Виды котлованов

К рытью котлована приступают после проведения геологических изысканий на участке застройки и анализа климатических условий местности. Выемка грунта выполняется для дальнейшего обустройства фундамента или опорного основания определенного объекта. Размеры котлована, его глубина и иные особенности разрабатываются в проектной документации с учетом различных факторов:

• тип и этажность объекта – жилой дом, производственное здание, многоуровневый паркинг и т.п.,
• характеристики и строение грунта, уровень залегания грунтовых вод, глубина промерзания,
• общий вес объекта и максимальная нагрузка, тип фундамента.

По габаритным характеристикам выделяют следующие виды котлованов:

• прямоугольные, круглые, в виде трапеции,
• с вертикальными откосами (боковыми стенками),
• с наклонными откосами или в форме ступеней,
• с укреплением боковых стенок забивными сваями, опорными конструкциями и армированием грунта и без укрепления.

Чаще всего котлованы под фундамент выполняются с вертикальными стенками на небольшой глубине до 2-х метров. При этом необходимо, чтобы не была нарушена однородная структура грунта. Когда необходимо вырыть котлован на глубину более 2-х метров, предусматривают конфигурацию с наклонными откосами.

Для расчета глубины котлована учитываются такие особенности:

• уровень промерзания грунта – дно котлована рассчитывается ниже этого уровня на 25 – 40 см,
• уровень грунтовых вод – максимальная глубина котлована должна быть выше водоносного пласта на 40 – 50 см,
• тип почвы – для плотных грунтов – не менее 1,8 м, для глинистых и суглинистых грунтов – не менее 1,4 м, для песчаных грунтов – не менее 1,1 м.

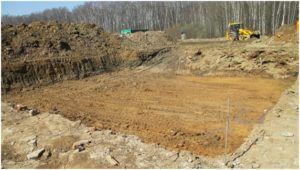

Этапы работ по устройству котлована

Комплекс земляных работ на строительной площадке состоит из последовательности этапов:

• Подготовка проекта котлована, составление схемы и графика работ на основе исследований характеристик грунта, наличия и уровня грунтовых вод. Подземные воды серьезно осложняют возможность освоения стройплощадки, поскольку со временем грунт размывается, что повышает риск нарушения устойчивости здания. Также проводится геодезическая съемка площадки под котлован для дальнейшей разметки и выравнивания.
• Расчистка площадки от растительности, крупногабаритного мусора, старых построек и т.п. Если на разрабатываемом участке расположены действующие коммуникации, необходимо решить вопрос по их переносу.
• Срезка с поверхности плодородного слоя почвы (около 40 – 50 см), который в дальнейшем можно использовать для оформления газонов. По необходимости выполняется отвод поверхностных вод.
• Разбивка котлована с помощью теодолита или нивелира. Углы по периметру площадки фиксируют деревянными или металлическими колышками.
• Выемка грунта в котловане, его перемещение на верхнюю кромку откосов или вывоз за пределы площадки.
• Срезка откосов и боковых поверхностей в котловане. При глубине более 2-х метров вертикальные стенки укрепляют деревянными или металлическими щитами, поперечными распорками либо выполняются с разноуровневыми уступами.
• Разметка дна и отсыпка возникающих пустот излишками грунтами в котловане.
• Выравнивание и уплотнение дна. Каждый слой тщательно уплотняются специальным оборудованием.
• Вспомогательные мероприятия по оформлению водоотлива и укреплению стенок (по необходимости).

Для земляных работ на участке задействована различная спецтехника – экскаваторы для подачи грунта, бульдозеры для разравнивания поверхности, виброплиты для уплотнения грунта, автотранспорт для вывоза грунта.

Для обустройства котлована оптимально подходит период межсезонья – поздняя осень или начало зимы, когда грунт не совсем промерз, но уже нет его активного намокания, как весной и летом. Кроме этого рекомендуется избегать периода резких перепадов температуры между ночью и днем, другими днями.

Расчет стоимости услуг

На стоимость земляных работ напрямую влияют два фактора – общий объем выемки грунта и срок их выполнения. Дополнительно в стоимости услуг учитываются:

• тип и характеристики грунта – чтобы использовать спецтехнику на гусеничном или колесном ходу,
• устройство временных подъездных путей для работы спецтехники – укладка дорожных плит,
• удаленность строительной площадки (объекта) и доставка спецтехники на объект,
• срочность выполнения работ,
• поиск площадки для излишков грунта и решение организационных вопросов по его вывозу,
• особенности рельефа выделенного участка,
• наличие на стройплощадке действующих инженерных коммуникаций,
• прочие специфические особенности, связанные с дальнейшим строительством объекта – проведение геодезической/исполнительной съемки, устройство бытового городка для специалистов на период работ и т.д.

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

• Шпунтирование — шпунтовое ограждение котлована из металлопроката:
  • из труб, с забиркой из доски либо без неё,
  • прокатного профиля, с забиркой либо без неё,
  • специализированного шпунта Ларсена.
• Железобетонными конструкциями:
  • бурокасательные и буросекущие сваи,
  • стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

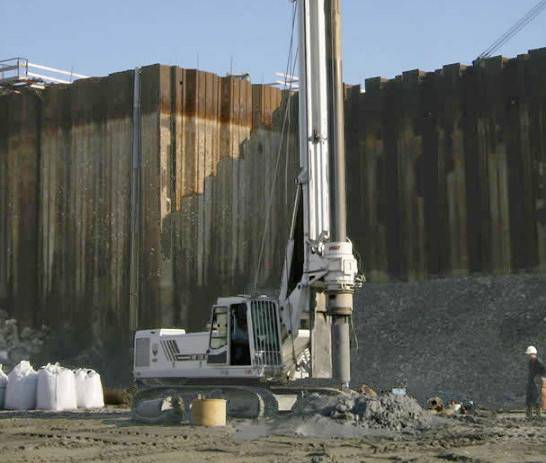

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

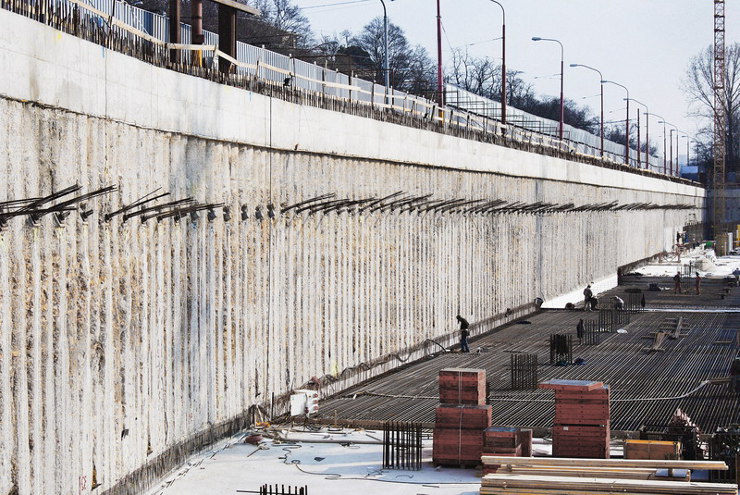

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован – это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

Откосы – это наклонные боковые стенки выемок или насыпей

Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

Проведение земляных работ на стройплощадке

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;
• ступенчатые.

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

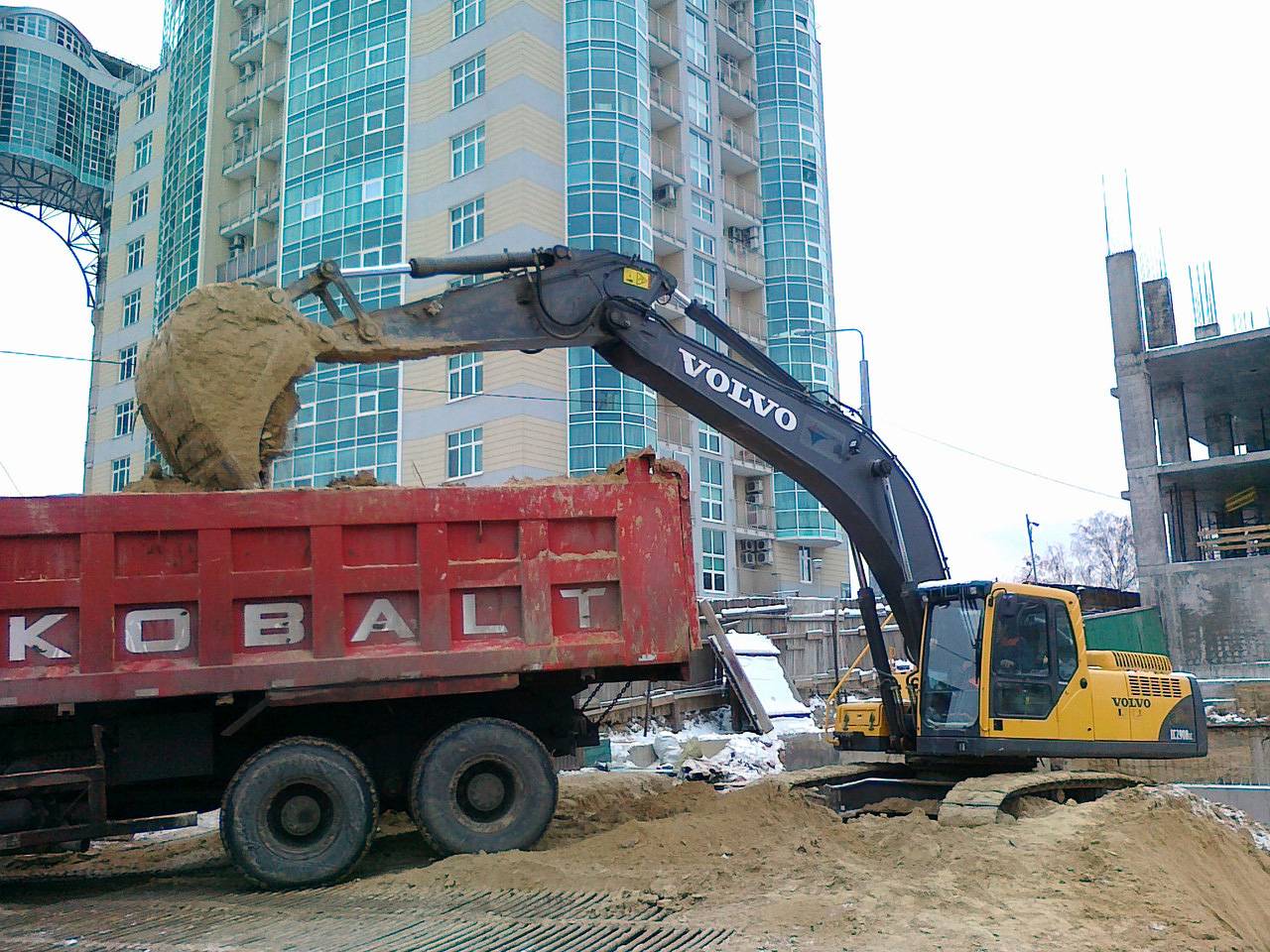

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

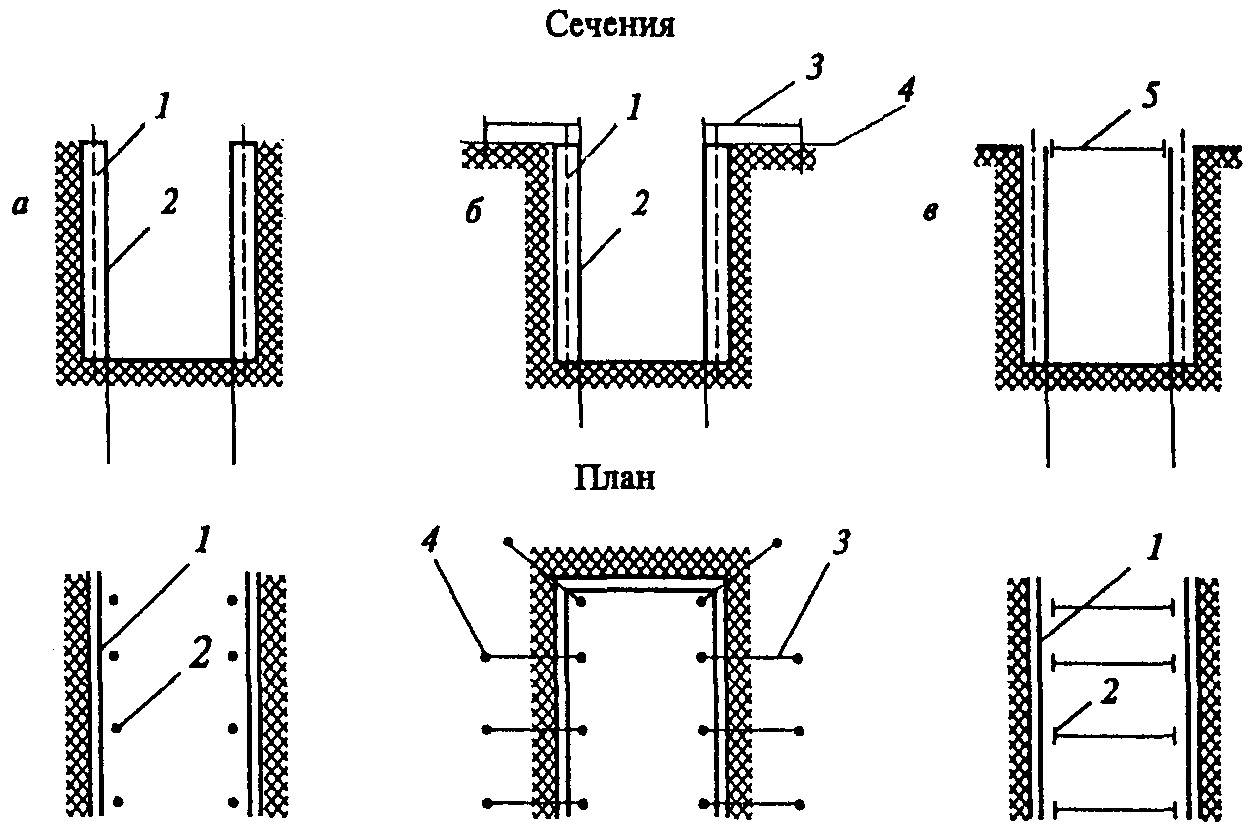

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

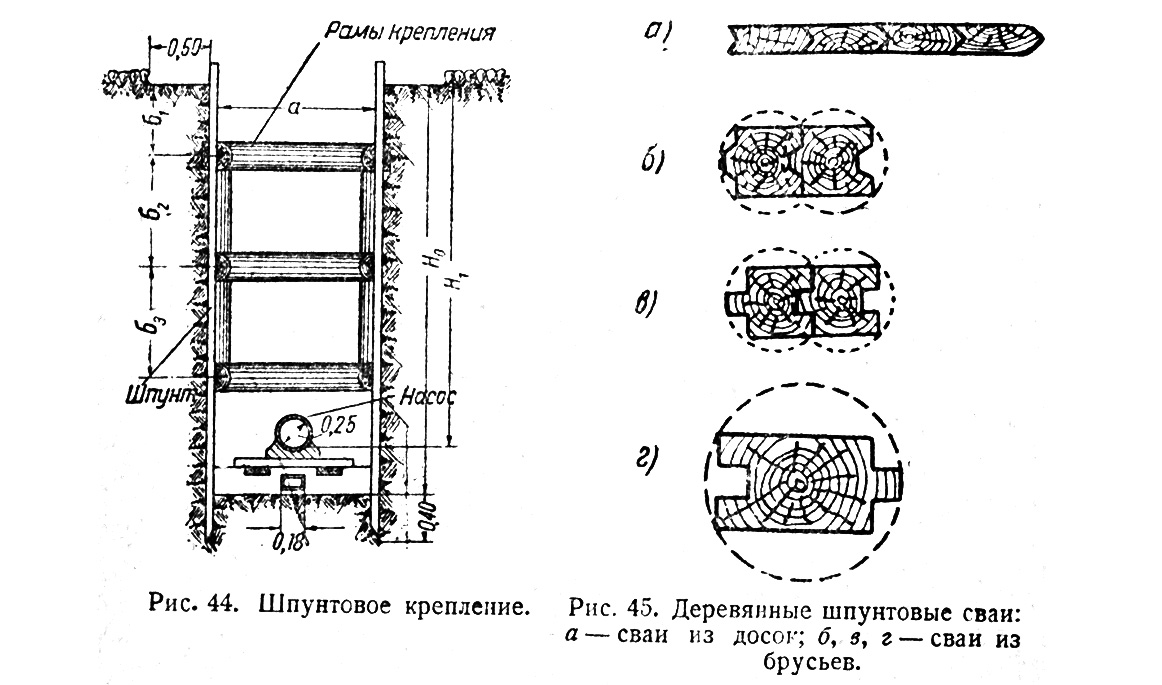

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

При укреплении котлованов помимо деревянных шпунтов используются также аналоги из стали и железобетона. Технологии их установки ничем не отличаются.

Земляные работы

После завершения подготовительных действий спецтехника приступает к основным земляным работам на котловане. Высокоэффективная механизированная разработка котлована экскаватором позволяет выполнить выемку на полный объём котлована в кратчайшие сроки. Вынутый грунт частично остаётся в пределах строительной площадки для обратной засыпки пазух на этапе строительства здания. Объём оставляемой породы известен из ранее проведённых по проекту расчётов. По остальному объёму производится вывоз грунта самосвалами на площадку утилизации.

Земляные работы и шпунтирование стен выемки трубами с забиркой из доски

Строительная классификация грунтов

• скальный грунт (сцементированный или кристаллизационный);
• нескальный грунт (несцементированный).

К первой группе относятся магматические, метаморфические, осадочные, искусственныегрунты. Для них характерны водоустойчивость, прочность при сжатии. Породы нескальных грунтов отличаются раздробленностью и дисперсностью. Соответственно, скальные грунты – трудноподдающиеся дроблению, а нескальные с легкостью можно обрабатывать. В зависимости от содержания частиц песка, пыли, глины и др. несцементированный грунт может называться следующим образом: песок, супесь (супесок), суглинок, глина (см. табл. 1).

Примечание. Прочерк означает, что параметр не нормируется.

Определение формы и размеров поперечного сечения траншей

Ширина траншей по низу зависит от вида транспорта и числа путей или полос движения, а также от параметров проходческого оборудования и способа проходки траншей.

При бестранспортной схеме проходки траншей драглайном с размещением породы на обоих бортах ширина траншеи по низу определяется по формуле.

где R_P.MAX— радиус разгрузки экскаватора, м;

H_T — глубина траншеи, м;

a — угол откоса борта траншеи, град.;

с — безопасный зазор между развалом породы и верхней бровкой траншеи, м;

Н — высота отвала, м;

b — угол откоса развала взорванной породы, град.

При транспортных способах проходки траншей ширина при автотранспорте зависит от схемы подачи автосамосвалов в забой под погрузку. При кольцевой схеме минимальная ширина дна траншеи равна:

где R_А — минимальный радиус поворота автосамосвала, м;

b_A —ширина кузова автосамосвала, м;

m — минимальный зазор между автосамосвалом и нижней бровкой траншеи, m = 2…3 м.

При тупиковой схеме подачи автосамосвалов под погрузку:

где l_A — длина автосамосвала, м.

При проведении траншей сплошным забоем мехлопатой с нижней погрузкой ширина дна траншеи равна:

где R_ч.у — радиус черпания экскаватора на уровне его стояния, м;

R_р.макс — максимальный радиус разгрузки экскаватора, м;

g— ширина транспортной полосы (при электровозной тяге в нее входит также полоса, отводимая для установки опор контактной сети), м; при тепловозной тяге g = 5,5 м; при электровозной – 8 м.

g₁— ширина балластной призмы, м. g₁ = 5 м.

При проведении траншей сплошным забоем мехлопатой с верхней погрузкой ширина дна траншеи равна:

где с — безопасное расстояние от верхней бровки уступа до транспортной полосы, с = 3 м;

d — ширина транспортной полосы, м.

Наименьшая ширина траншеи при этом зависит от размеров экскаваторов и определяется по формуле

где R_K — радиус вращения кузова экскаватора, м;

m — минимальный зазор между кузовом экскаватора и нижней бровкой борта траншеи, (0,5…1) м.

Глубина траншеи определяется параметрами экскаватора. В мягких породах при нижней погрузке мехлопатой

где

В скальных породах

При верхней погрузке максимально возможная глубина траншеи определяется из условия

где

h_Т — высота транспортного сосуда от кровли .уступа, м;

h_З — безопасный зазор между открытым днищем ковша и верхней кромкой транспортного сосуда, (0,4…0,7) м.

Для драглайнов глубина траншеи не должна превышать глубину черпания.

Ширина нижнего основания разрезной траншеи определяется из условия размещения горно-транспортного оборудования, взорванной породы и ширины разрезной траншеи по углю.

Объем капитальной траншеи определяется:

где Н_Т —глубина траншеи, м;

b —ширина дна траншеи, м;

a —угол откоса бортов траншеи, град.

Объем наклонной капитальной групповой траншеи внешнего заложения, имеющей в поперечном сечении ступенчатую форму, можно определить из выражения

где Н_П — высота последнего нижнего уступа, м;

п – число горизонтов, которые .вскрывают траншеи;

Двухступенчатая внешняя траншея с двухсторонним примыканием к борту карьера:

Двухступенчатая внешняя траншея с односторонним примыканием к борту карьера:

Объем разрезной траншеи определяется по формуле:

где L —длина траншеи, м.

Сечение траншеи определяется из выражения

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

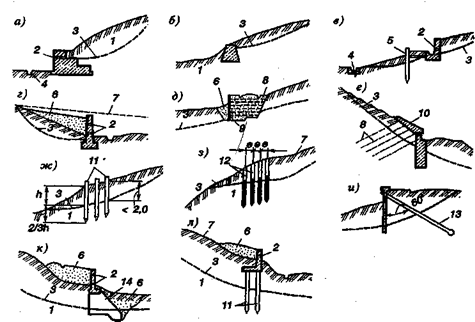

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.
