Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Формула и пример расчета

Для точности подсчетов ключевых показателей потребуется вооружиться специальными формулами.

Расчетная схема устойчивости шпунтового ограждения

Чтобы воспользоваться ими, необходимо учесть такие параметры:

• надежность и толщину стенок сваи;
• сопротивление обвязки;
• коэффициент работы конструкции в почве;
• устойчивость замков к разрыву;
• величину горизонтальных нагрузок;
• радиальное усилие;
• силу опрокидывающего действия.

Это лишь основные показатели, но есть и другие, которые учитываются индивидуально в зависимости от типа грунта и климатических условий региона.

Техническая информация, которая понадобится при расчетах, для правильной установки шпунтов, приведена в СНиП 3.02.01-87.

Формула прочности стенок, которая поможет избежать их преждевременного разрушения, учитывает такие величины:

• глубину котлована;
• вертикальную силу давления грунта;
• давление почвы при опрокидывании;
• сила противодействия вращающемуся механизму.

Вычисление выглядит так:

М1 ≤ m/γ * M2, где

М1 ‒ опрокидывающий момент;

М2 ‒ момент удержания или противодействие силе опрокидывания;

m — показатель условий работ (для большинства регионов ‒ 0,95, в местностях со слабой почвой ‒ 0,7);

γ ‒ коэффициент надежности.

Чтобы получить М1, необходимо Еа (эпюрное равнодействующее активное давление) умножить на Са (равнодействующее плечо по отношению к нулевой отметке).

Для вычисления М2 потребуется En (эпюрное равнодействующее пассивное давление) умножить на Cn (равнодействующее плечо по отношению к нулю).

Расчеты выполняются из нижней точки сваи, поскольку на высоте шпунт подвергается действию дополнительных сил.

Правильно рассчитанные показатели ‒ гарантия устойчивости шпунтовой конструкции, ее долговечности и прочности.

Бетонные ограждения котлована

Бетонные ограждения котлована являются одним из наиболее популярных и эффективных способов обеспечения безопасности и устойчивости котлованов. Они выполняют несколько важных функций, таких как предотвращение обрушения грунта, защита рабочих и прохожих, а также поддержка конструкции котлована.

Преимущества использования бетонных ограждений:

• Прочность и устойчивость. Бетон – материал с высокой прочностью и плотностью, что делает ограждения надежными и долговечными.
• Универсальность. Бетонные ограждения могут быть использованы для различных типов котлованов, вне зависимости от их размеров и глубины.
• Простота монтажа. Бетонные ограждения изготавливаются заранее и доставляются на строительный объект, что упрощает и ускоряет процесс их установки.
• Эстетический вид. Бетонные ограждения могут быть выполнены в различных цветах и текстурах, что позволяет интегрировать их в общий дизайн окружающей застройки.

Однако, к бетонным ограждениям котлована также присущи некоторые недостатки:

• Высокая стоимость. Изготовление и установка бетонных ограждений требует значительных затрат на материалы и трудоемкость работ.
• Ограниченная гибкость. Бетонные ограждения обычно имеют стандартные размеры и формы, что ограничивает их возможность адаптации к конкретным требованиям и условиям строительства.

Устройство бетонных ограждений котлована может включать в себя следующие элементы:

1. Столбы. Столбы представляют собой вертикальные бетонные элементы, устанавливаемые на определенном расстоянии друг от друга вокруг котлована. Они служат основой для установки панелей и обеспечивают жесткую фиксацию всей конструкции.
2. Панели. Панели представляют собой горизонтальные бетонные элементы, располагающиеся между столбами. Они выполняют роль преграды для грунта и предотвращают его обрушение в котлован. Панели могут быть выполнены в виде одного крупного блока или состоять из нескольких сегментов.
3. Фундамент. Фундамент является основой для установки столбов и должен обеспечивать их надежную фиксацию в грунте. Фундамент обычно выполняется из железобетона и проходит на определенную глубину для устойчивости и противодействия намыву.

В целом, бетонные ограждения котлована представляют собой надежное и эффективное решение для обеспечения безопасности и устойчивости котлованов. Они обладают высокой прочностью и могут быть использованы для различных типов котлованов. Однако, их использование может быть ограничено высокой стоимостью и отсутствием гибкости в плане размеров и форм.

Разновидности

Для создания ограждений котлованов применяется несколько видов шпунтов. Каждая разновидность имеет свои особенности и назначение, вид шпунта также может ограничивать возможности применения технологий монтажа.

Шпунт Ларсена

Представляет собой металлический профиль особой формы, называемой «корытообразной». Края шпунта снабжены замками, которые делают ограждение цельной конструкцией. Размеры профиля могут достигать 35 метров в длину. Ширина составляет 0,8 м, а толщина варьируется от 1,5 до 2,3 см.

Существуют различные модели данного вида шпунта, которые могут отличаться как размерами, так и формой. Одна из моделей – Л5:

1. Прочность – 800 кН/м.
2. Один погонный метр профиля имеет вес 100 кг.
3. В качестве материала используется Ст3 или 16ХГ.

Как правило, шпунт Ларсена монтируется с помощью вибрационного оборудования. Сфера применения – сложные и повышенной сложности объекты. Хорошо показывает себя на неплотных грунтах, болотистой почве, защищает котлованы от грунтовых вод.

К недостаткам изделия можно отнести высокую стоимость и то, что при установке требуется более высокая точность монтажа, чем при работе с другими видами шпунтов.

По функциональному же назначению и свойствам стальные шпунты других конфигураций совершенно идентичны шпунту Ларсена.

Металлические трубчатые сварные

Особый вид металлических стальных шпунтов – трубчатые сварные. За счет своей формы они выделяются среди аналогов и отличаются от шпунтов Ларсена повышенной в несколько раз устойчивостью к нагрузкам. Другое достоинство – большие сроки службы. К недостаткам относится высокая цена крепления устройства из стальных труб.

Деревянные

Шпунты, изготовленные из древесины – самая старая разновидность. Допускается делать ограждения из бревен, досок, бруса. Элементы погружают в почву на глубину до 6 метров, монтируют в один или два ряда, вплотную друг к другу.

Основные преимущества:

• доступность материала,
• относительно невысокая его цена,
• возможность установки без использования специальной техники.

К отрицательным качествам стоит отнести трудоемкость монтажа, низкие прочность и устойчивость к воздействию окружающей среды в сравнении с металлическими и пластиковыми шпунтами.

Полимерные

В качестве альтернативы металлическим шпунтам, можно применять элементы из полимерных материалов. Наиболее популярны ограждения из ПВХ.

Они обладают повышенной сопротивляемостью к коррозии, стойки к механическому воздействию. Панели из ПВХ обладают небольшим весом, а потому облегчается их установка, что уменьшает сроки монтажа.

Железобетон

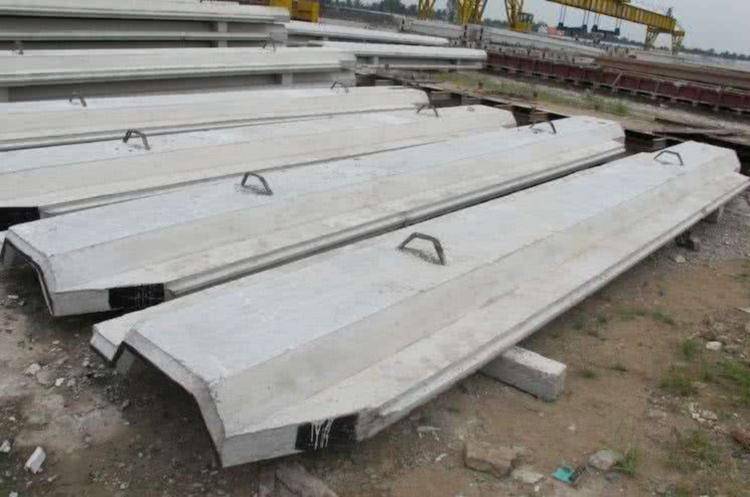

Изготовлены из армированного бетона. По краям имеют пазы, которые позволяют соединять соседние шпунты в ограждении. Максимальная длина – 16 метров. Отличаются большим весом, а также склонностью к растрескиванию, потере целостности при механическом повреждении.

Нет возможности демонтажа, после возведения здания становятся внешним периметром фундамента. Применяются при постройке гидротехнических сооружений.

Устройство креплений котлована

Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

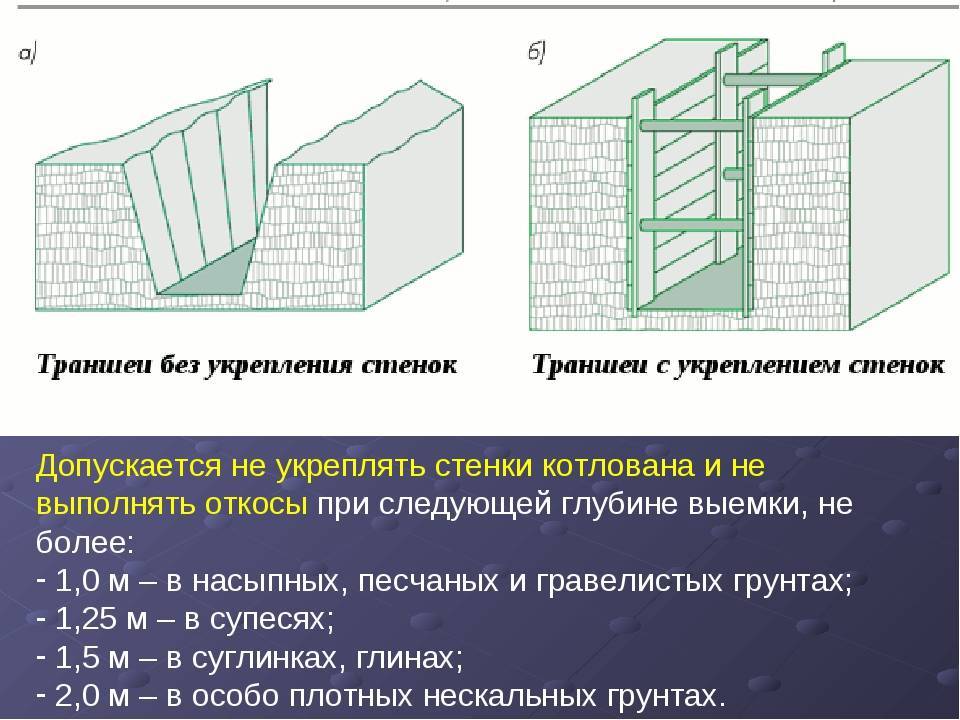

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

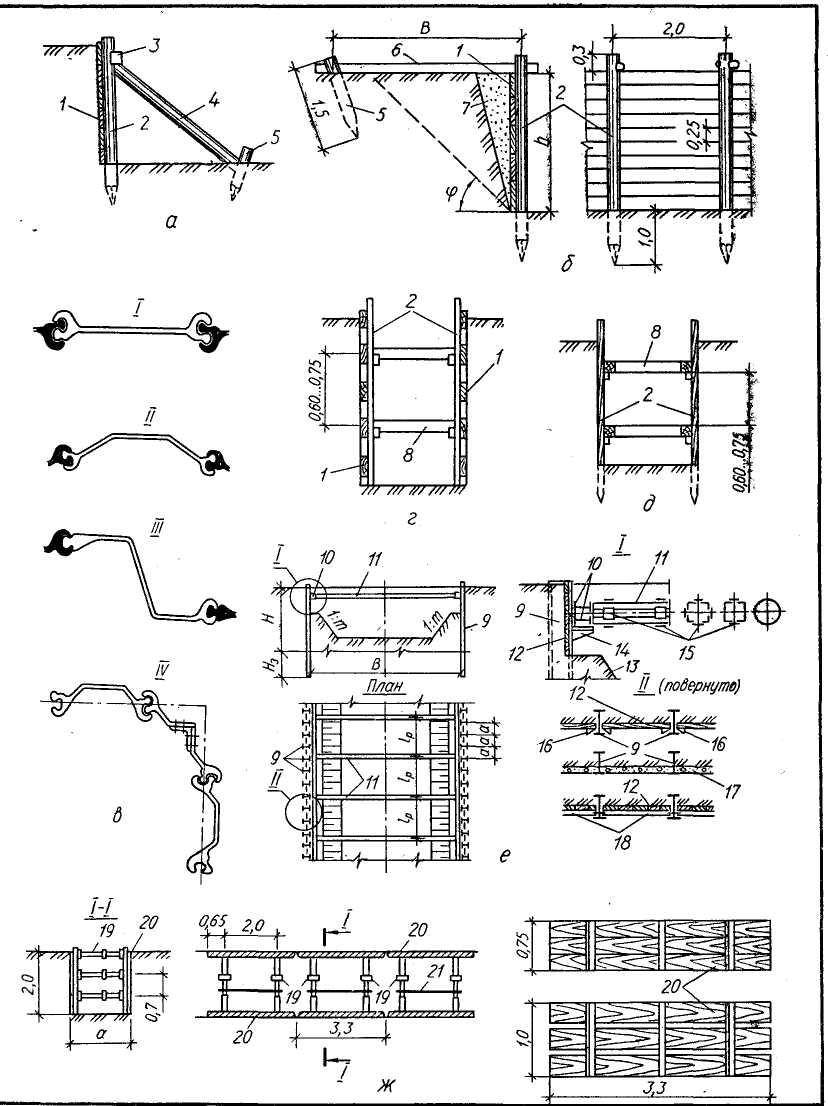

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

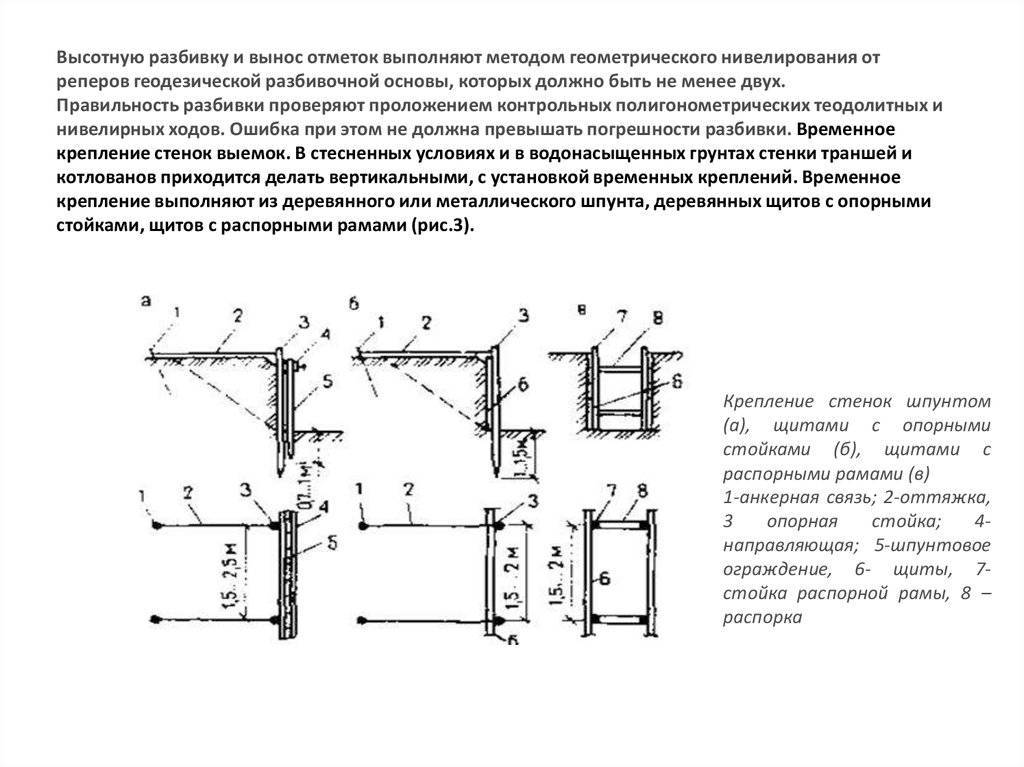

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной  укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

3.2. Способы крепления шпунтовых ограждений

В условиях слабых грунтов, склонных к потере устойчивости при приложении динамических воздействий при погружении свай, движении строительной техники, разгрузке строительных материалов и т. п., могут происходить как деформации ограждений котлованов, так и распорных конструкций, проседание и выпор грунта внутрь подземного сооружения, сопровождающиеся просадками грунта и деформациями конструкций фундаментов зданий, прилегающих к разрабатываемому котловану.

В этой связи с учетом схем, представленных на рис. 3.3-3.12, рассмотрим наиболее распространенные технические решения обеспечения устойчивости шпунтовых ограждений.

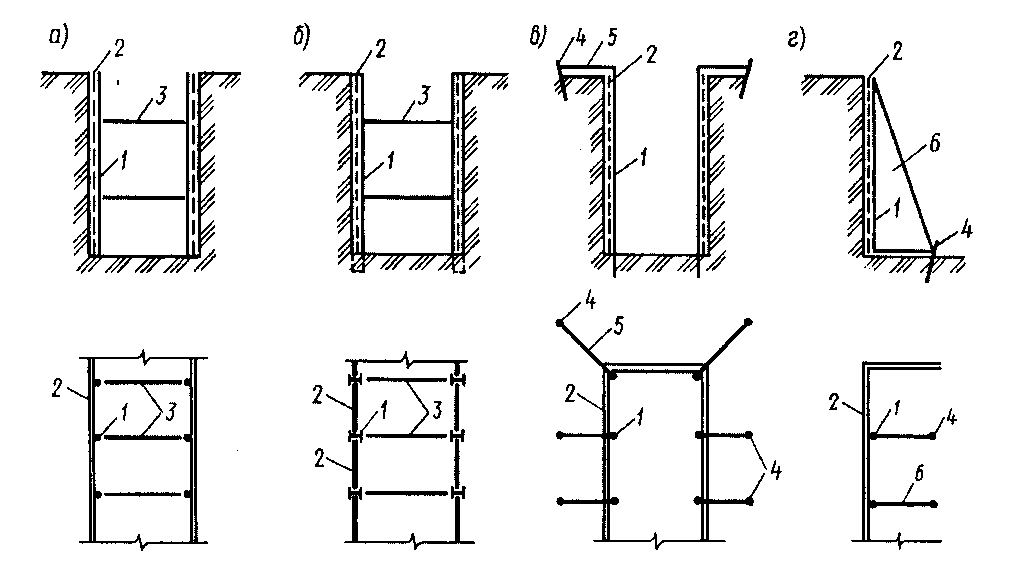

Рис. 3.3. Конструктивно-технологические решения по обеспечению устойчивости шпунтовых ограждений:

a — консольное, б — с горизонтальными креплениями стальными балками, в — с анкерными стенками из шпунта, г — с горизонтальными анкерными плитами, 1 — шпунтовое ограждение, 2 — распределительный пояс (обвязочная балка), 3 — горизонтальные стальные балки, 4 — анкерная стенка из шпунта, 5 — стальные анкерные тяги, 6 — анкерные плиты, уложенные по грунту

А. Открытый котлован

• 1. Консольные ограждения, в том числе с поясами жесткости из стальных балок различного сечения применяют для котлованов глубиной до 4-5 м с ограничением динамических воздействий при перемещении строительной техники и запретом складирования материалов вблизи ограждения (рис. 3.3, а). При этом в условиях слабых грунтов необходимо обеспечить заглубление шпунта ниже дна котлована не менее 2/3 его глубины. Для обеспечения совместной работы шпунта по верху ограждения обязательно устраивается обвязочная балка из стального проката, в основном двутавров, спаренных швеллеров, или шпунта (рис. 3.3, 2).

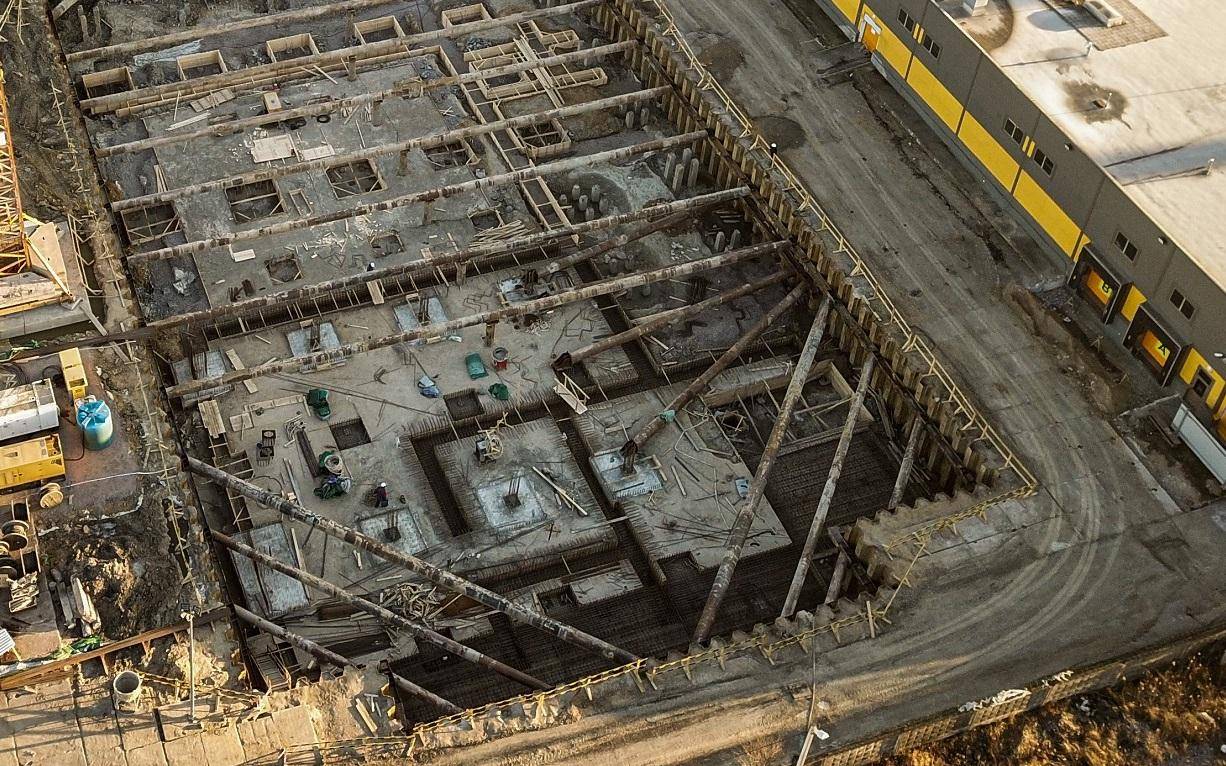

• 2. Временные распорные горизонтальные крепления из металлических банок различною сечения (в основном труб диаметром 450-720 мм, двутавров или соединенных сваркой шпунтин) при ширине котлована до 15-20 м (рис. 3.3, б). Для котлованов с большими размерами применяют промежуточные сваи стойки из шпунта или колонных двутавров, а также конструктивные элементы стен здания, выполняемые до разработки грунта при поэтапной откопке котлована по захваткам (рис. 3.4,3). Распорки устраиваются в один или несколько ярусов с определяемых расчетом шагом, который обычно составляет 4—6 м.

Рис. 3.4. Вариант крепления шпунтового ограждения горизонтальными стальными балками:

I — шпунтовые ограждения, 2 — распределительный пояс (обвязочная балка), 3 — горизонтальные стальные балки, 4 — промежуточные опоры (сваи-стойки) из шпунта

Рис. 3.5. Конструктивные решения крепления шпунтовых ограждений шириной до 15-20 м:

а, в — обвязочными балками из двутавра, б—узел крепления анкерного стержня к обвязочной балке из швеллеров, в — обвязочные балки из двух двутавров, д,е—обвязочные балки из двух и одной шпунтины соответственно, / — шпунт, 2 — двутавр, 3 — стальная шпилька, 4 — стальная труба или деревянный брус, 5 — швеллер, б — стальная поддерживающая косынка, 7 — анкерный стрежень, 8 — упорная стальная пластина, 9 — стальная шайба, 10 — гайка, 11 — фиксирующий стальной клин

Конструктивные решения устройства крепления шпунтовых ограждений котлованов шириной до 10-15 м представлены на рис. 3.5, а, для котлованов шириной до 20-30 м на рис. 3.6 .

3. Для снижения металлоемкости в качестве распорных систем крепления шпунтовых ограждений можно использовать инвентарные стальные рамные элементы с заменяемыми концевыми частями

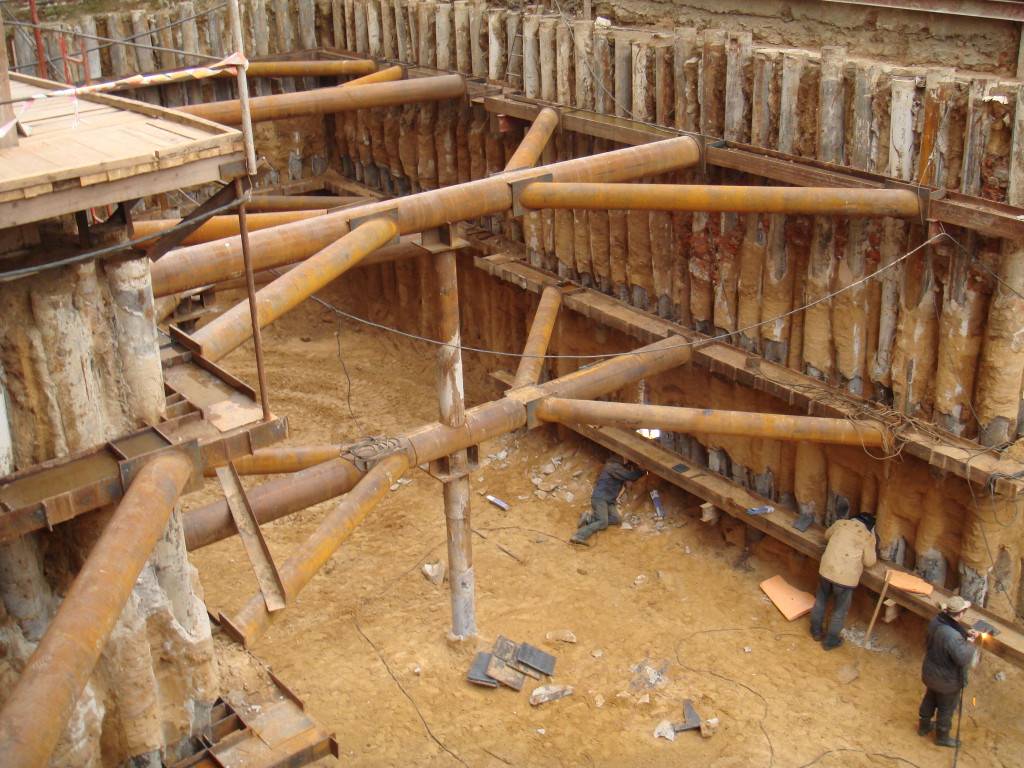

Рис. 3.6. Конструктивное решение крепления шпунтовых ограждений котлованов горизонтальными стальными трубами

(рис. 3.7, а). В крайние стержни, примыкающие к шпунту, включают домкраты, позволяющие рейдировать перемещения ограждения котлована и контролировать усилия в распорках.

Рис. 3.7. Рамные распорные системы крепления шпунтового ограждения котлована:

а — стальными инвентарными рамами с домкратами, б — железобетонными фермами, I — шпунт, 2 — обвязочные балки, 3 — стальные инвентарные рамные элементы,

4 — домкраты, 5 — железобетонные фермы (промежуточные опоры условно не показаны)

Рамные конструкции в некоторых случаях изготавливают из горизонтальных железобетонных ферм, имеющих промежуточные стойки

• (см. рис. 3.7). После разработки котлована такие конструкции могут быть включены в состав ребристых перекрытий подземных этажей сооружения. На фермах, перекрывающих котлованы больших пролетов, можно располагать строительное и технологическое оборудование, а также скла- дировагь материалы в процессе возведения подземной части здания.
• 4. Крепление ограждения к вертикальным анкерным стенкам или горизонтальным плитам стальными тягами на расстоянии не менее величины S = Нк tg(45° – % , т„ = хГ/х«

Недостатки деревянных ограждений котлована

Деревянные ограждения котлованов имеют свои недостатки, которые необходимо учитывать при выборе материала для ограждения.

1. Восприимчивость к гниению и разрушению

Дерево является органическим материалом, который подвержен воздействию влаги и гниения. В контакте с постоянно влажной средой, такой как котлован, деревянные ограждения могут разрушаться и терять свою прочность со временем. Кроме того, деревянные ограждения склонны к образованию трещин и затвердеванию, что также может привести к их разрушению.

2. Сложности с установкой и ремонтом

Установка деревянных ограждений требует определенной квалификации и навыков работы с деревом. Возможно потребуется применение специальных инструментов и материалов для установки и крепления деревянной конструкции. Кроме того, при возникновении повреждений или необходимости в ремонте, замена отдельных элементов деревянных ограждений может быть трудоемкой и затратной процедурой.

3. Ограниченный срок службы

По сравнению с другими материалами, деревянные ограждения имеют ограниченный срок службы. Из-за подверженности гниению и разрушению, они могут требовать частого обслуживания и замены. В результате, использование деревянных ограждений может быть менее долговечным и стабильным решением по сравнению с другими материалами, такими как металл или бетон.

4. Возможность пожара

Деревянные ограждения обладают повышенной возможностью загорания и поддержания огня. Это может создать опасность для безопасности окружающих объектов и людей, особенно если котлован находится рядом с зданиями или другими огнеопасными объектами. При использовании деревянных ограждений необходимо учитывать этот фактор и принимать соответствующие меры безопасности.

В целом, деревянные ограждения котлована имеют свои недостатки, которые требует учитывать при принятии решения о выборе материала для ограждения. Несмотря на свою естественную красоту и доступность, дерево может не быть оптимальным решением в случае требований к долговечности, прочности и безопасности.

Работы по устройству шпунтовых ограждений

Наша компания обеспечена мощной техникой для устройства шпунтовых ограждений. Мы можем осуществлять погружение свай, забивая их дизель-молотом, в том числе и с предварительным (лидерным) бурением скважин.

Мы применяем сваебойные установки на автомобильной базе с поворотной платформой. Это обеспечивает высокую производительность бригады и короткие сроки проведения работ при неизменно высоком качестве.

Участки с ограниченным местом для маневра – для нас не помеха, а к выполнению работ мы готовы приступить уже на следующий день после получения заявки. Обращайтесь – и безопасные условия работы в Вашем котловане будут обеспечены!

1. Рассчёт шпунта и шпунтовых ограждений
2. Вибропогружатели шпунта

  Наша компания предоставляет услуги погружения шпунта – обращайтесь, поможем!

Ограждающие конструкции котлованов

Объекты подземного строительства бывают:

— протяженные или линейные (тоннели, пешеходные переходы, коллекторы);

— компактные (Отношение размеров в плане менее 5, например, фундаменты зданий, подземные резервуары, очистные сооружения и др.);

— совмещенные. (Общественно-бытовые комплексы, объединенные с объектами транспортной инфраструктуры).

Подземные сооружения по способу возведения делят:

— возводимые закрытым способом (Строительство глубоких линейных сооружений, например, тоннели, коллекторы. Закрытую проходку выполняют штольным, комбайновым, щитовым методом или методом продавливания. В настоящее время разработан большой ассортимент оборудования и технологий для выполнения закрытых подземных работ);

— открытым способом (Заглубленные фундаменты зданий и линейных сооружений. Строительство осуществляется в котлованах без крепления или в котлованах с ограждающими конструкциями);

— полузакрытым способом.

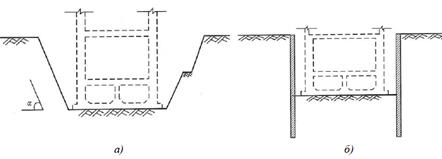

Рис. 1. Котлован с откосами (а) и с ограждением (б).

Котлованы с откосами наиболее просты и экономичны, но следует учитыватьба встречает множество ограничений (требуемая глубина котлована, подземные воды, плотность застройки).

При строительстве котлована способом опускного колодца, стены в нижней части колодца снабжены режущим краем – ножом, который при извлечении грунта внутри котлована погружается в грунт, а стены колодца наращиваются по необходимости. Этот способ используют редко, т.к. большая вероятность развития осадок существующих зданий.

Рис. 2. Котлован выполняется способом опускного колодца.

Возведение котлована глубиной до 10 м выполняют с ограждением из вертикальных стальных элементов по контуру котлована с устройством забирки из досок или стального листа. Ограждения водопроницаемы и требуется водопонижение в водонасыщенных грунтах.

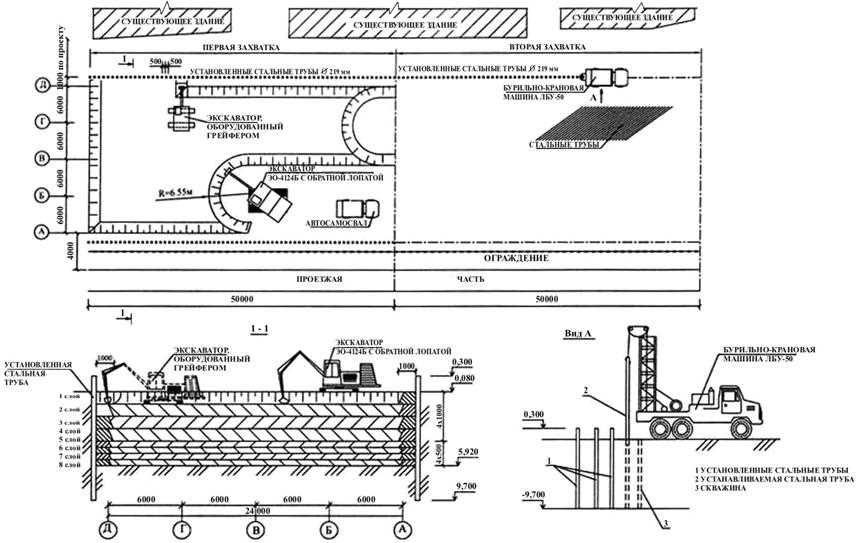

Рис. 3. Схема ограждения котлована из стальных элементов с забиркой.

Рис. 4. Строительство котлована с ограждением из стальных элементов с забиркой.

Шпунтовые ограждения котлованов

Шпунтовые ограждения котлованов применяют в слабых водонасыщенных грунтов и высоком уровне подземных вод. Шпунт воспринимает давление грунта и гидростатическое давление грунтовых вод. Шпунтовые элементы выполняют из стальных профилей с замковыми захватами по краям. Шпунтовые элементы имеют большую жесткость и могут воспринимать большие изгибающие моменты от давления грунта. Большое распространение получили шпунтовые ограждения типа «Ларсен».

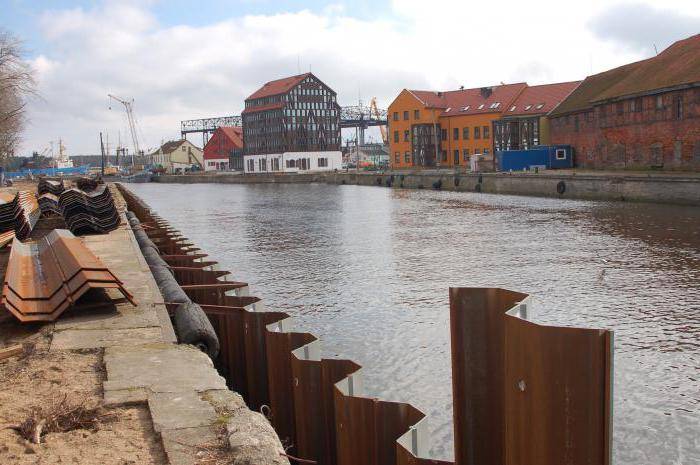

Рис. 5. Шпунтовые элементы

Вдавливание шпунтовых элементов в грунт выполняют вибропогружением, которое возможно при гравелистых, скальных и полускальных пород грунта. Следует учитывать, что в условиях плотной застройки, использование шпунта при наличии прочных грунтов, может привести к появлению осадок соседних зданий.



Рис. 6. Шпунтовое ограждение котлована.

Возведение котлована методом «Стена в грунте»

Суть способа «стена в грунте»: возведение в грунте узкой траншеи до заданной глубины, стенки которой укрепляются тиксотропными растворами из бентонитовых глин.

Траншеи разрабатываются захватками длинной 2-3 м, затем в траншею погружается бетонолитная труба и подается бетонная смесь, которая бентонитовый раствор. Таким образом бетонирование осуществляется снизу-вверх в процессе подъема бетонолитной трубы. После твердения бетона, переходят к соседней захватке.

Рис. 7 Схема возведения котлована методом «Стена в грунте»

Рис. 8 Схема возведения котлована методом «Стена в грунте»

Цена фундамента

Некоторые начинающие домашние мастера ошибочно полагают, что шпунтовые сваи ложатся в основу обычного фундамента. Это не так. Данные изделия имеют разное назначение. Если вас все же интересует основание для вашего будущего жилья, то стоит ознакомиться с ценой на проведение подобных работ. Если заниматься строительством вы планируете самостоятельно, то можете изучить цены на винтовые сваи. Они зависят от длины. Если этот параметр составляет 1,5 м, то приобрести изделия вы сможете за 1250 руб. С увеличением этого значения до 6 м цена возрастает до 3300 руб.

Некоторые компании предоставляют услуги по установке свай для фундамента. Изделия с длиной в 1,5 м могут быть смонтированы по 1750 руб. В эту стоимость входит еще и оголовок. Ручной монтаж обходится в 800 руб. Цена увеличивается с ростом длины изделия. Если она составляет 6 м, то заплатить за ручной монтаж придется уже 1700 руб. Если свая для фундамента будет монтироваться с помощью техники, то вы заплатите за работу 3950 руб.

Перед приобретением опоры важно поинтересоваться ее техническими характеристиками. При диаметре ствола в 57 мм вы можете рассчитывать на несущую способность, которая составляет 1 тонну. Покрытие влияет на стоимость фундамента

Вес ствола может достигать 45 кг, тогда как минимальное значение равно 10 кг. Диаметр лопасти эквивалентен 200 мм, а ее толщина равна 4 м

Покрытие влияет на стоимость фундамента. Вес ствола может достигать 45 кг, тогда как минимальное значение равно 10 кг. Диаметр лопасти эквивалентен 200 мм, а ее толщина равна 4 м.

Стоимость фундамента должна рассчитываться с учетом цены на монтаж одной сваи. Если вы хотите осуществить ручной монтаж с помощью специалистов, используя сваю длиной в 3,5 м, то придется заплатить 1200 руб.

Траншейная опалубка: дополнительные разновидности

Практически любая траншейная опалубка устанавливается в качестве укрепления траншеи уже после того, как было выкопано несколько метров грунта. Это бывает не всегда удобно, особенно если грунт излишне сыпучий или обводненный.

В этом случае необходимо использовать траншейную опалубку, которую можно устанавливать до начала землеройных работ. Одним из таких решений выступает крепь Сириус. Благодаря особой технологии она легко устанавливается на любой грунт и надежно фиксируется. Применение крепи Сириус обеспечивается максимальную скорость рытья траншей и минимальную ее ширину, чего, как правило, невозможно добиться при использовании обычной опалубки.

Завод металлоконструкций «Импульс» предлагает своим клиентам на выбор несколько видов траншейной крепи, производство которой можно заказать прямо сейчас. Мы гарантируем наилучшее качество, надежность и высокую практичность производимой нами продукции. Кроме того, при необходимости вы всегда можете арендовать нужную траншейную опалубку, если она требуется вам нечасто.

Крепи «Импульс» в работе:

Монтаж здания котельной и ферменных дымоотводов. Изготовление и монтаж эстакады…

Изготовление перекрытий здания склада. Общая площадь объекта 6120 кв.м. Длина…

Строительство металлокаркаса для здания автотехцентра ширина: 22 м, длина 25 м, высота 11 м. Площадь здания: 550 м2.

Производство металлоконструкций для перекрытий, монтируемых на бетонные опоры по заказу…

голоса

Рейтинг статьи

Достоинства и недостатки различных способов

Наиболее простыми и дешевыми являются распорные методы упрочнения котлованов. Использование широко доступной древесины, позволяет дешево и в короткие сроки изготовить необходимое укрепление стенок.

Если грунты сухие и плотные, размер котлована относительно небольшой или это разовая работа, то применение данных методик укрепления полностью оправдана.

Применение инвентарного специального оснащения экономически обосновано в случаях, когда необходимо регулярно создавать небольшие котлованы. В остальных случаях изготовление специальной оснастки окажется нерациональной тратой финансов и времени.

Цементация является надежным методом укрепления котлованов и годится для объектов практически любых размеров, расположенных на любых, даже самых сложных грунтах.

Однако трудозатраты и стоимость не позволяют широко использовать данный способ. Он может быть оправдан в местах с плотной застройкой, как альтернатива динамическим методам упрочнения котлованов, вызывающим разрушительные вибрации.

Он хорошо подходит для любой почвы, особенно для водонасыщенной, а также для мест с большим количеством грунтовых вод. В отличие от цементации, где материал (арматура и бетонная смесь) утрачивается безвозвратно, шпунт можно вынуть и повторно использовать на других объектах.

Однако, придется не только вынуть шпунт, но и перевозить его и где-то хранить – это дополнительные трудозатраты и дополнительные расходы. Универсальный способ, который позволяет оптимально использовать ресурсы – «стена в грунте».

К сожалению, применение данной методики предполагает использование специальной техники и материалов, что не окупается при строительстве небольших объектов на мелкозаглубленных фундаментах.

Все самое важное и полезное о котловане и его разработке найдете в этом разделе

Монтажные работы

Установка шпунтовых ограждений представляет собой сложную инженерную процедуру, требующую должной подготовки, соблюдения действующих норм и правил, а также использования спецтехники.

Сегодня существует несколько способов установки шпунтовых элементов:

вибропогружение. Это методика, при которой к элементам подводится вибрационная нагрузка. Под ее действием шпунтины заходят в грунт на заданную глубину. Есть варианты, когда сначала пробуривают скважину и заполняют ее бетоном, после чего начинают погружать элемент. Это позволяет усилить прочность сваи, обеспечить ей максимальную устойчивость к боковым нагрузкам;

забивание. Это способ, традиционно применяющийся для погружения свай. Он самый быстрый и дешевый, но довольно шумный, поэтому не рекомендован для выполнения в районах плотной застройки;

вдавливание. Этот способ более мягкий и бесшумный, что позволяет применять его в городских кварталах. Однако он требует использования тяжелой специализированной техники. Агрегат для подобной работы перевозят в разобранном состоянии, для чего требуется 5-6 грузовиков. Кроме того, платформа для агрегата является негабаритным грузом, а ее вес достигает 50-60 тонн. Это значительно усложняет процедуру и делает ее маловостребованной;

метод размывания. Это специализированная технология, при которой под нижний конец шпунта подается под давлением вода. Поток с большой энергией размывает грунт, и свая достаточно легко входит в него на заданную глубину

Здесь важно обеспечить равномерность размыва, иначе свая будет отклоняться от вертикали. Для этой технологии имеется запрет — если поблизости находятся здания или сооружения с возможностью проседания из-за размыва грунта, проводить подобные работы запрещается

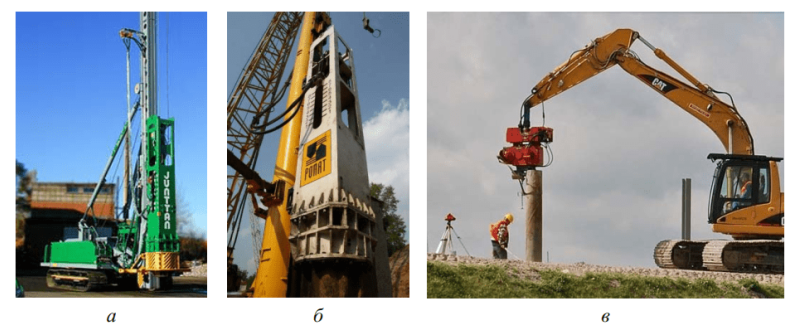

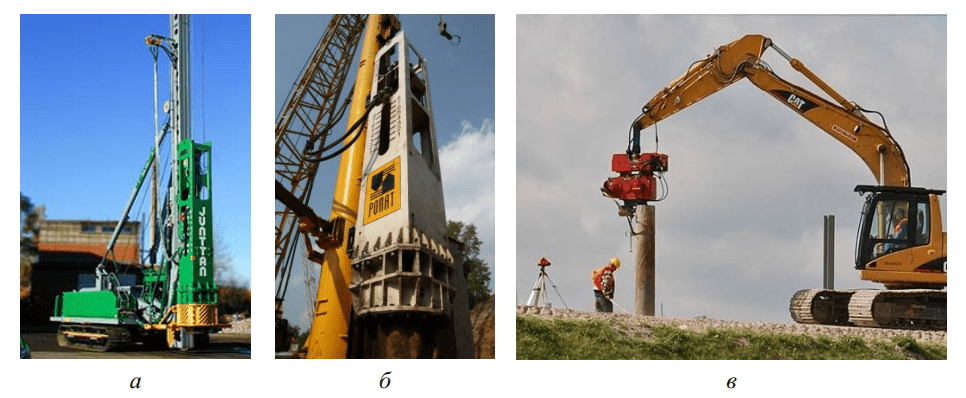

Копровые установки с навесным оборудованием: а — гидромолотом; б — вибропогружателем; в — вибропогружатель на базе экскаватораЗабивка шпунта ПВХ

Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

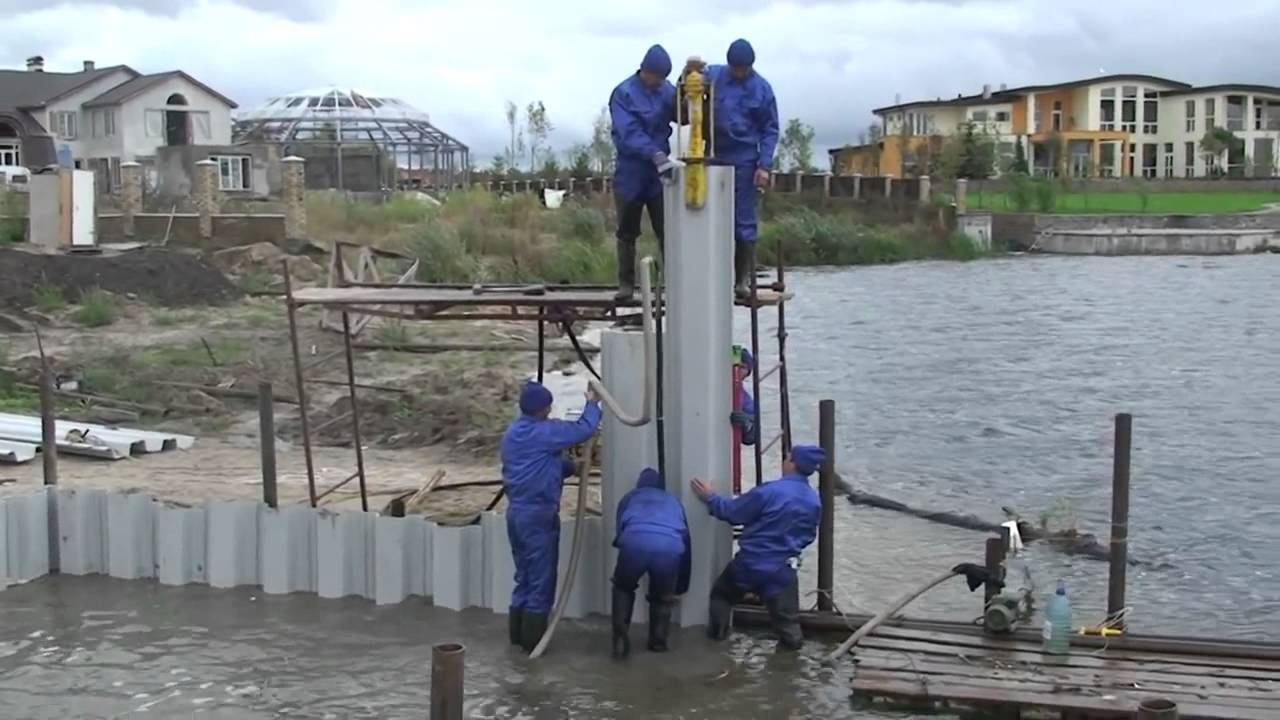

Для погружения небольших и неглубоких элементов в сравнительно мягкий грунт (например, при защите береговой линии от размывания) могут быть использованы ручные вибрационные машины. Они выпускаются в разных вариантах. Есть низко-, средне- и высокочастотные модели. Их используют как в виде самостоятельных устройств, так и путем подачи на стрелковом кране.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Ограждение котлована шпунтом Ларсена

Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Крепление и ограждение стенок и откосов – это комплекс мер, направленных на предотвращение обвалов, осыпания грунта при обустройстве котлованов.

Данные меры необходимы, так как откосы, стены находятся под постоянным действием механических, гидрологических, погодных факторов. Особенно явно это проявляется в условиях почвы с низкой плотностью.

Обрушение грунта может привести не только к повреждению строительных объектов, конструкций, дорогостоящей техники, но и к несчастным случаям, связанным с гибелью людей.

Поэтому нормативными документами устанавливаются жесткие требования к методикам упрочнения стен, а также строжайший запрет на присутствие работников в котлованах, не имеющих откосов или укрепленных стенок.

Ограждение котлована и траншей

Земляные работы относятся к основному периоду производства работ. В этот период проводятся работы первого цикла, заключенные в подготовке подземной части здания или сооружения и проведение инженерных коммуникаций. Но их невозможно провести без котлована, поэтому любое строительство начинается именно с разработки котлована.

При производстве земляных работ, связанных с разработкой котлована или траншей под инженерные коммуникации участок должен быть обязательно отгорожен. Также необходимо повесить предупредительные знаки. Временное ограждение котлована и траншей устраивается до окончания земляных работ, в которые входит и устройство обратной засыпки. Связано это с тем, что при разработке котлована участвуют в работе много механизмов, таких как экскаватор, бульдозер и автосамосвалы. Также есть вероятность того, что могут обрушиться откосы выемок. А в темное время суток постороннее лицо, который окажется на строительной площадке может наехать или провалиться в котлован или траншею. Применяют для ограждения участка шпунтовые фермы, которые выглядят как сплошная водонепроницаемая стена. Технология сборки шпунтовых ферм включает в себя установку свай, на которые монтируются сборно-монолитные конструкции стен.

Также временные ограждения устанавливаются в местах проведения следующих видов работ:

• Ремонтных;
• Дорожных;
• На аварийных участках дорог;
• В водопроводных и канализационных системах.

Временное ограждение строительной площадки производится с целью обеспечения техники безопасности при выполнении строительно-монтажных работ. Также ограждение предназначено для охраны от проникновения на строительную площадку посторонних лиц, обеспечения целостности и сохранности оборудования и механизмов, которые находятся на территории. Ограждать строительную площадку следует на весь период строительства. А по окончанию всех видов работ, включая работы по благоустройству территории, производится демонтаж ограждения. В связи с тем, что оно ставится временно, лучше всего применяют сборно-разборные конструкции в виде сплошных или разреженных прямоугольных панелей. Дополнительно нужно установить козырьки и перила с учетом выполнения работ на некоторой высоте от отметки поверхности земли.

К инвентарным ограждениям нормативными документами предъявляются требования по отношению высоты ограждения и к тому же ограждение должно быть глухим, благодаря которым закрывается обзор строительной площадки. Этим требованиям отвечают панели. Панели выпускаются глухими, полнотелыми. Их могут заменить инвентарные ограждения в виде заборов, которые соответствуют панелям по высоте и плотности. Отличие заборов заключается в технологии производства и материалов, из которых выпускаются.

Применяются также деревянные заборы, которые собираются из бруса со сплошной обрешеткой.

Хотя в последнее время чаще применяют разреженные панели высотой более 1,6м, которые соответствуют требованиям ГОСТа. Они обеспечивают защиту от проникновения на строительную площадку посторонних лиц и обозначают границы площадки.

Непосредственно на строительной площадке могут быть установлены сигнальные ограждения, которые способствуют установлению границ отдельных участков с производством различных видов строительно-монтажных работ. Например, производство земляных и бетонных работ одновременно, в этом случае могут возникнуть опасные ситуации с угрозой здоровья рабочих.
