Разновидности и сфера применения термостойких проводов

Виды прокладки

Установочный метод выбирают с учетом характерных преимуществ и недостатков. Открытую проводку проще контролировать визуально. Такой вариант подразумевает минимум затруднений на стадии монтажа и при выполнении ремонтных работ. Скрытая проводка не ухудшает эстетические параметры интерьера. Однако при выборе этой методики модернизация и устранение аварий будут сопряжены со значительными затратами.

Монтаж проводки в гофрированных гибких трубах под конструкцией подвесного потолка

Следует не забывать о возможности прокладки кабеля в специализированных коробах. В этом случае начальные инвестиции будут выше. Однако для проверок и других рабочих операций пригодится возможность быстрой разборки корпуса. При корректном подборе комплектующих несложно обеспечить идеальный внешний вид. Такие конструкции создают дополнительную защиту сетей электропитания.

Разновидности термостойких проводов

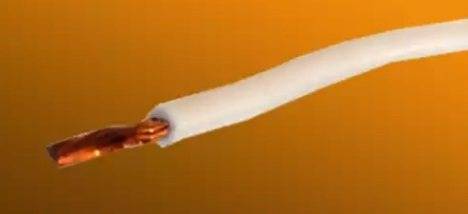

Термостойкий провод Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

РКГМ

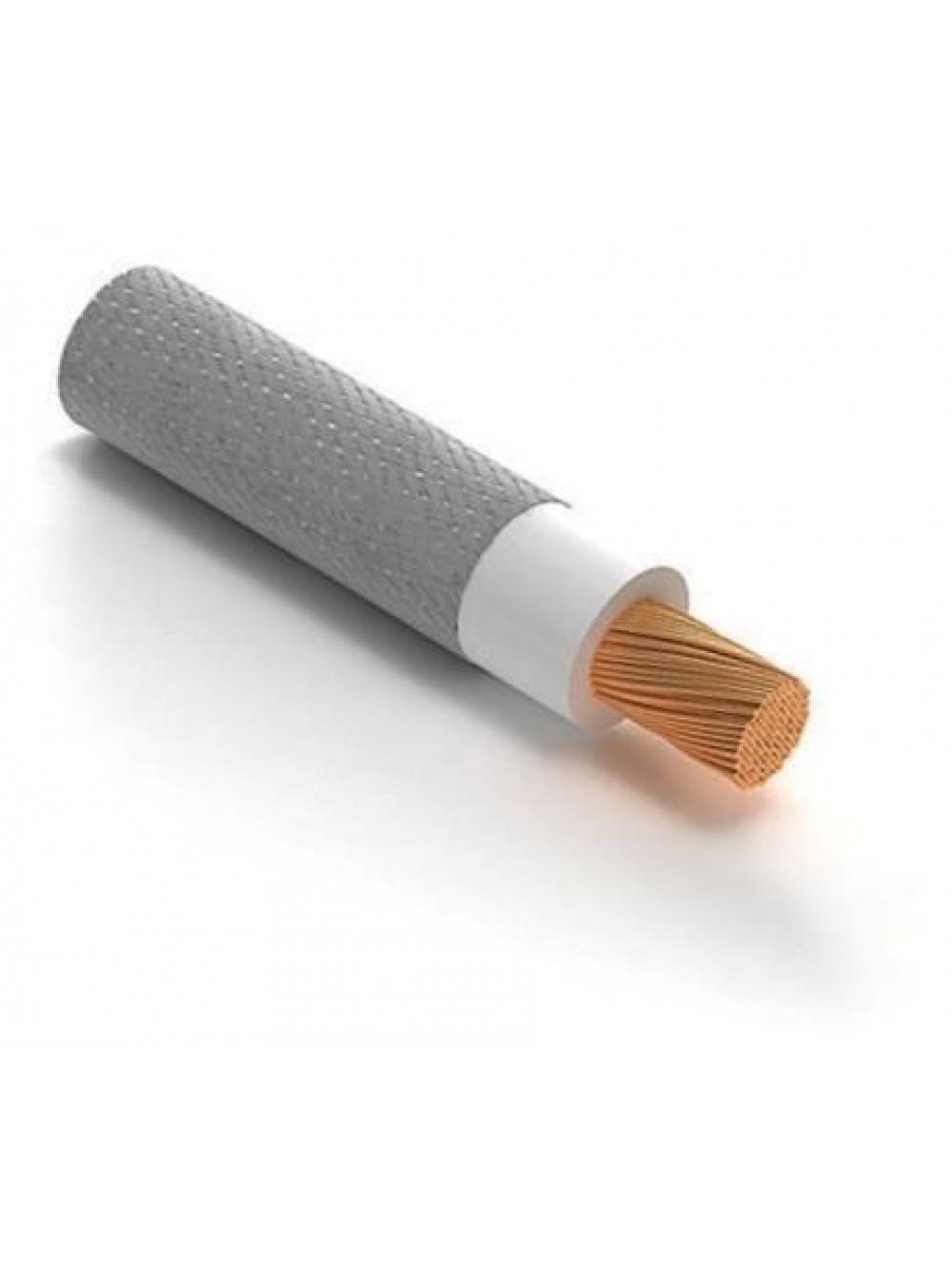

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

• напряжение до 660 В;
• площадь разреза от 0,75 кв.мм. до 120 кв.мм;
• температурный диапазон от -60° до +180°С;
• 1 жила;
• минимальное время эксплуатации при соблюдении требований составляет 8 лет;
• инертен к перепадам атмосферного давления;
• стойкость к образованию плесени;
• выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

Основным рабочим элементом конструкции является медная многопроволочная жила. Имеет пятый класс гибкости. Жилы покрыты изоляцией из силикона. Внешний слой – стекловолоконные нити.

MVV

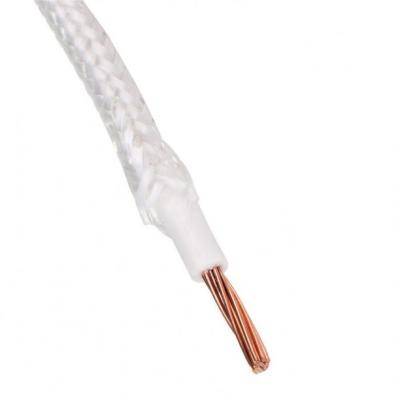

Провод термостойкий MVV Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение — электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

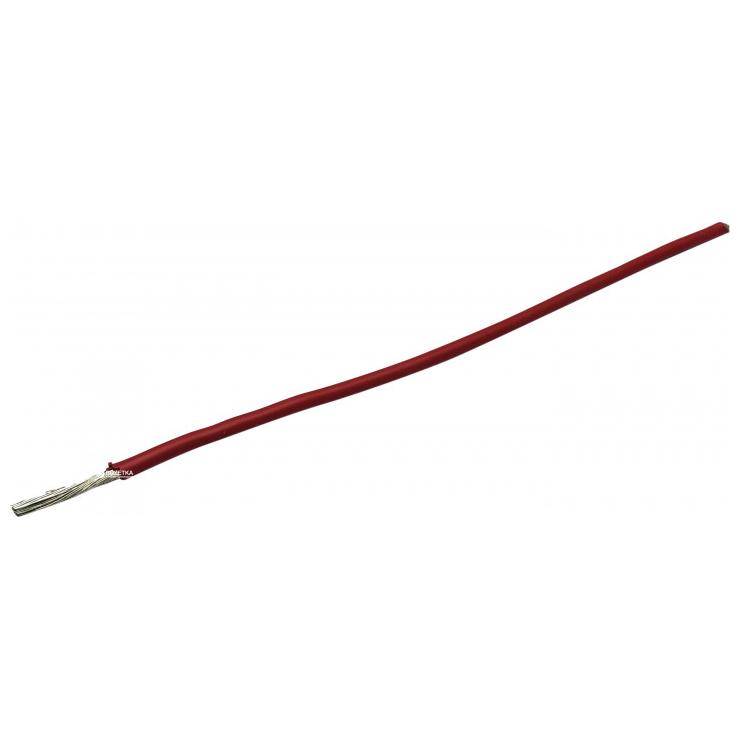

ПРКА Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПРКС

ПРКС Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

• работает до 380 В;
• поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
• температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
• количество жил от 2 до 5;
• используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

ПМТК

ПМТК Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Экран и наружное покрытие

Изолированный специфическим кремниевым материалом жаропрочный провод скручен в пары. Каждая жила имеет цветовую маркировку, что облегчает ее идентификацию.

Следующий защитный слой противопожарного кабеля представляет собой ламинированный экран из алюминиевой фольги. Он защищает токопроводящую основу от возможных электромагнитных влияний. Существуют виды термостойких кабелей, не имеющие экраны, что отображается в их маркировке.

Читать также: Выбор дисковой пилы для дома

Наружное покрытие представляет собой оболочку из специфических полимеров. Есть виды кабелей с покрытием из поливинилхлорида, образующего минимальное количество дыма и газов при пожарах (LS-изделия).

Существует продукция, изоляция которой не содержит атомов галогенов (HF-изделия). Наружные покрытия огнеупорных кабелей обеспечивают защиту от механических повреждений. В международной практике все огнестойкая кабельная продукция имеет в маркировке сочетание букв FR.

В силовых термостойких кабелях, предназначенных для электроснабжения особо важного медицинского оборудования, вентиляционных машин, установок пожаротушения, на токопроводящих жилах имеется оболочка из стеклослюдяного материала под слоем полимерного винилхлорида. Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий

Эта продукция имеет меньшие размеры и еще большую устойчивость к термических и механических воздействий.

ПРКС

Гибкий медными кабель марки ПРКС в силиконовой изоляции выдерживает температуру от -60 до +180°C. Может содержать от 2 до 5 жил. При нагреве или воздействии огня не выделяет токсинов и не деформируется при перепадах температур. Также стоит отметить, что его оболочка устойчиво переносит воздействие масел и бензина.

Всё это также позволяет использовать ПРКС для подключения мощных электроприборов к питающей сети в жарких помещениях, а также для питания мощных нагревателей.

Мы рассмотрели основные марки термостойких кабелей и проводов, а также их характеристики. Все изделия можно использовать в бане и других целях, при которых проводка будет эксплуатироваться в условиях повышенной температуры. В наше время наиболее популярным является применение таких проводников для прокладки питания подсветки в бане, например, для светодиодной ленты или обычных светильников. Подключение электропечей с мощными тэнами также должно выполняться термостойким кабелем, изоляция которого не оплавиться от непосредственной близости к источнику нагрева, в противном случае возможны короткие замыкания и прочие неприятности.

Напоследок рекомендуем просмотреть обзор некоторых марок, которые были в нашем списке:

Материалы по теме:

ПРКА

Маркировка ПРКА говорит нам о том, что это:

• П – провод;
• РК – с изоляцией из кремнийорганической резины;
• А – повышенной твердости.

У него одна многопроволочная медная жила. Оболочка пропитана противогнилостным составом, она не распространяет горение, выделяет малое количество газа и дыма, устойчива к грибку, а также не содержит галогенов. Воздействие ультрафиолетового излучение переносит нормально. Работает провод ПРКА в диапазоне температур от -60 до +180 градусов Цельсия.

Его используют для монтажа нагревательных установок, электродвигателей, проводки в сушильных камерах и пр.

Как правильно подобрать

Прокладывать провод для эксплуатации жарочных шкафов, печек либо в других устройств, работающих с высокой температурой, нужно воспользоваться изделием типа РКГМ.

Обратите внимание! Приобретая новый кабель, следует учесть такой параметр, как толщина жилы. Не менее важную роль играет качество изоляции

Поэтому прежде чем приобрести проводник, нужно потребовать сертификат качества.

Для проверки материала жилы нужно взять острый предмет, а затем очистить верхний слой. Если жила выполнена из меди, она будет красного цвета. Если жила выполнена из алюминия, она будет белой. Специалисты не рекомендуют покупать подобное изделие.

Кроме этого, требуется проверка провода на изгиб. Качественный проводник должен быть гибким. Если кабель жёсткий, лучше его не брать. Чаще всего такие модели китайского производства.

Структура устройства

Свет

Минимальное количество источников света в помещении – один источник. Но с учетом того, что рекомендуемая мощность лампочки накаливания в парилке всего 60 Вт, вы можете решить, что одной точки будет мало. В то же время сегодня уже нет необходимости ограничиваться лампочками накаливания – есть много других способов осветить парилку. Хотя… на самом деле тут с известными ограничениями можно применять еще галогеновые и светодиодные источники света.

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные – под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно – мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте – это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

Конечно, светильники для бани и в парилку – разные. Только в парном помещении нужно придерживаться определенных ограничений, связанных с термостойкостью материалов, и которых они изготовлены. К примеру, стоит отказаться от пластика – он, может, и не бьется так, как стекло, но зато плавится от высоких температур.

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

• они должны иметь керамическое основание – оно негорючее и терпимо к жаре;
• плафон из стекла, желательно жаропрочного;
• герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке – это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке – это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же – блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

Условия хранения и транспортировка

Если обеспечить правильную эксплуатацию кабеля марки ПРКА, то он прослужит более 10 лет. Обычно, когда кабельная продукция появляется на продажу, предприятия предоставляют клиентам гарантию сроком до 3 лет.

При выборе изделия специалисты рекомендуют обращать внимание на рабочую длину. Как правило, она начинается от 200 м

Транспортировку и хранение продукции возможно выполнить:

• на барабанах;
• на катушках;
• в бухтах.

При этом нужно определиться с внутренним диаметром скатки. Данный показатель не должен быть меньше, чем минимальный допустимый изгиб изделия. Для надежности перевязка бухт происходит равномерно по всей окружности в трёх местах. Для этого нужно применить мягкий обвязочный материал. Таким образом можно избежать всевозможных повреждений поверхности.

Следует также позаботиться о кончиках кабеля. Они должны быть доставлены наружу между витками и закреплены таким образом, чтобы всегда были доступны для проведения испытаний. Для влагозащиты применяется специальный колпачок или влагонепроницаемая ленточка.

Важно! При длительном хранении проводника ПРКА, нужно выбрать закрытое помещение (более 10 месяцев). При выполнении всех действий можно получить качественную продукцию

Лучшие компании

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Термостойкий кабель

Выбор кабельной продукции позволяет не экспериментировать с самодельной проводкой и не рисковать лишний раз собственным здоровьем и самой постройкой бани. Тем более что 80% всех случаев пожаров в парных и банях, оборудованных электрокаменками, связаны именно с прогоранием изоляции проводки.

Специальный термостойкий кабель MMV

Достаточно дорогой тип проводки, активно применяется в промышленном производстве, для подключения электрооборудования к нагревателям и печам. Считается, что кабель способен выдержать кратковременный нагрев до температуры 500-700оС. Центральная жила изготовлена из никеля, поэтому провод не перегорит даже при контакте с открытым пламенем. Оболочка трехслойная, из слюды, стекловолокна и специальной волоконной оплетки с пропиткой.

У моделей MMV есть один существенный недостаток. Это настоящий жаростойкий кабель, но он проектировался для постоянного подключения к нагрузке. В бане или парной включение и выключение каменки происходит периодически. С каждым циклом изоляция слюдой изнашивается из-за термического расширения металла. Кроме того, невысокая гибкость потребует специальных приемов укладки в парной, а для соединения никелевой жилы с медными проводами нужны переходники и гильзы.

Термостойкая проводка ПАЛ со специальным типом изоляции

Это специальный тип кабеля, разработанный для подключения питания к печам и системам высокотемпературного нагрева. Термостойкая изоляция изготовлена из асбестовой намотки, пряжи, покрытой пленкой из фторопласта-4. Далее укладывается асбестовая пряжа и наносится кремнийорганический лак.

Один из наиболее удачных вариантов териостойкого провода для парной бани

К положительным качествам кабеля можно отнести тот факт, что он способен выдержать нагрев до 300оС в течение нескольких тысяч часов. Проводка легко переносит длительный контакт с бензином, толуолом, любыми типами полярных растворителей.

К недостаткам можно отнести слабую механическую прочность, поэтому разъемы на электрокаменке или бойлере внутри бани должны быть зафиксированы неподвижно. Способен выдержать не более 20 циклов сгибания – разгибания.

Такой тип кабеля заводят в парилку через стенку непосредственно к клеммной коробке. Идеально подойдет для бани, если провод уложен внутри стены.

Кабельная продукция ПРКС и ПРКА

Обе модели кабеля изготовлены из многожильной меди, покрытой термостойкой кремнийорганической оболочкой, выдерживающей нагрев до 250оС. Считается, что даже при длительном нагреве проводка не плавится и не выделяет токсичных газообразных продуктов разложения полимера.

Кроме того, из серии для оборудования парилки бани можно использовать термостойкий провод ПВКВ. В отличие от первых двух, кабель рассчитан на повышенное напряжение питания 660В или 1140В. Считается наиболее предпочтительным вариантом для укладки термостойкой проводки в местах с запредельно высоким уровнем влажности воздуха.

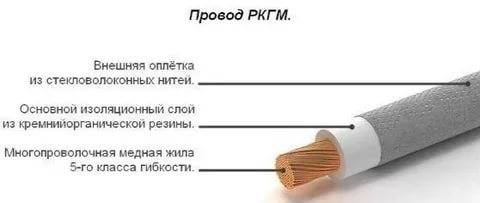

Термостойкий провод РКГМ

Классический вариант термостойкого кабеля представляет собой медную многопроволочную жилу, облицованную кремнийорганической изоляцией и оболочкой из стекловолоконной оплетки. К недостаткам провода можно отнести несколько меньший уровень предельной температуры нагрева, она не может превышать 180оС. К преимуществам термостойкого провода можно отнести высокую устойчивость к плесени и грибку.

Качественный термостойкий кабель должен быть только медным, с кремний-силиконовой изоляцией и в стекловолоконной оплетке

Отношение владельцев бани к кабелю РКГМ не всегда однозначное. Многие считают провод слишком слабым по условиям, предъявляемым к термостойким схемам. Наличие стекловолоконной оплетки также не приветствуется, так как часто «пылит» микрочастицами стекла.

На самом деле кабель РКГМ имеет очень продуманную конструкцию:

• Оболочка из стекловолокна отлично защищает кремнийорганическую изоляцию от тепла и механических воздействий;
• Она не впитывает влагу и сохраняет гибкость и через 10-20 лет эксплуатации.

Термостойких характеристик с потолком в 180оС вполне достаточно для парной, если правильно прокладывать и подключать проводку в бане. А самое главное — кабель не подвержен термомеханическому износу, что нередко встречается у моделей с жесткой изоляцией и лаковым покрытием.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Обзор марок термостойких проводов.

МГТФ

Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.

OLFLEX HEAT

Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.

Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.

Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации

Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.

Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.

Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.

Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С

Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.

ПНБС

Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.

SIHF

Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.

Конструкция, изоляция, исполнение

Термостойкие провода бывают как одножильные (ПВКВ) так и многожильные (ПРКС).

Как и в подавляющем большинстве случаев наиболее удобный материал жилы – медь

Если требуются особые характеристики (планируется воздействие высоких напряжений импульсного характера – к примеру, в системах запуска различных галогенных ламп) – обратите свое внимание на термостойкий провод ПРКА. Диаметр термостойких проводов достигает 21,5 мм; все зависит от требуемых электрических характеристик

Класс гибкости проводов понижен – они предназначены для местного монтажа; к слову, специальный материал изоляциитермостойкого кабеля позволяет проводить монтаж при минусовых температурах: практически никаких побочных эффектов в этом случае не возникает. Помните – если необходим термостойкий провод специального назначения (исполнения), мы вполне готовы решить подобную проблему.

По желанию заказчика возможна поставка проводов в маслобензостойком исполнении или с требуемой гибкостью жилы. Особенности Эта группа кабельных изделий примечательна своей изоляцией. В ее основе – кремнийорганическая резина; определенные мероприятия и материалы позволяют доводить верхний предел температуры эксплуатации до +250С. При таких температурах материал изоляции термостойкого провода «не стареет» и не теряет каких-либо заявленных свойств.

При этом все абсолютно безопасно с точки зрения экологии. Можно абсолютно точно сказать: единственная причина, сдерживающая распространение такой изоляции – дороговизна.

Обратите особое внимание на сроки эксплуатации термостойких проводов – они по технологическим причинам много меньше, чем у других кабельных изделий. Мы предлагаем следующие марки таких проводов (и конечно, их исполнения) –ПВКВ, ПРКС, ПРКА

Производители

Рассматриваются предприятия, которые представляют на отечественном рынке термостойкий провод РКГМ высокого качества:

• «Камкабель»;
• «Уралкабель»;
• «Рыбинсккабель»;
• «Новомосковский» кабельный завод.

Провода РКГМ производятся с учётом всех международных параметров, которые требуют технические условия на кабельную продукцию. Если есть необходимость в замене изделия, эту марку изделия можно заменить на другой подходящий по техническим параметрам провод.

Предприятие «Камкабель»

«Камкабель»

Компания выпускает провода, которые предназначены для выводных концов обмоток температурного класса «Н» (+180°С) электрических машин и аппаратов на переменное напряжение до 660 В частой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.

Жаростойкий провод предназначен для эксплуатации во всех макроклиматических районах на суше, кроме регионов с очень холодным климатом. Провода выдерживают не менее 10 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. Провода устойчивы к воздействию пониженного атмосферного давления до 1,3×102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4×104 Па (3 кгс/см2). Провода устойчивы к воздействию вибрации и механическим ударам, плесневых грибов. Срок службы изделий — не менее 8 лет.

Вам это будет интересно Все об применении кабеля ПУГВ

АО «Уралкабель»

«Уралкабель»

Имея в собственности современное технологическое оборудование, ЗАО «Уралкабель» выпускает кабельную продукцию для различных отраслей народного хозяйства. Основными потребителями продукции являются предприятия металлургического, нефтегазодобывающего, энергетического комплексов, автомобильной, авиационной, строительной промышленности, Министерство обороны, Федеральное агентство по атомной энергии, структурные подразделения ОАО «Российских железных дорог».

«Рыбинсккабель» — особенности предприятия

«Рыбинсккабель»

Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинский кабельный завод» быстро превратился в крупное предприятие, основным направлением которого стало производство кабеля и провода для изделий гражданского и оборонного назначения. В 1989 году на промышленной площадке завода создан аналог совместного российско-австрийского предприятия «Волмаг» выпускающее эмальпровод. Сегодня «Рыбинский кабельный завод» выпускает более 16 000 маркоразмеров кабеля и провода.

Конструктивные, электротехнические и эксплуатационные характеристики медного автомобильного провода ПГВА с многопроволочной жилой

Сечения от 0,75 до 4 мм2 поддерживаем в 10 цветах:

• белый;
• жёлтый;
• зелёный;
• чёрный;
• фиолетовый;
• красный;
• коричневый;
• оранжевый;
• синий;
• серый.

В рубрике представлены одножильные провода с сечениями 0,5; 0,75; 1,0; 1,5: 2,5; 4; 6; 10, 16, 25, 35, 50 и 70 миллиметров квадратных.



Конструктивные характеристики медного автомобильного провода ПГВА

В основе конструкции одна многопроволочная медная жила 4 класса гибкости. Жила покрыта изоляционным материалом из поливинилхлоридного пластиката, который окрашивают разным цветом.

Расшифровка маркировки:

• П – провод;
• Г – гибкий;
• В – в поливинилхлоридной изоляции (виниловой);
• А – автомобильного и тракторного применения;
• ХХ – площадь сечения токопроводящей жилы в мм2.

В таблице представлены геометрические размеры и погонная масса (в соответствии с заводским каталогом).

Номинальное сечение токопроводящей жилы, мм2	Диаметр проволоки, из которой свита жила, мм	Толщина изоляционного ПВХ покрова, мм	Наружный диаметр, мм	Погонная масса провода, кг/км
0,50	0,31	0,6	2,3	10
0,75	0,31	0,6	2,6	13
1,0	0,31	0,6	2,7	15
1,5	0,33	0,6	3,0	21
2,5	0,43	0,7	3,8	33
4	0,53	0,8	4,5	50
6	0,65	0,8	5,3	74
10	0,84	1,0	6,7	117
16	0,67	1,0	8,6	182
25	0,82	1,2	10,8	263
35	0,69	1,2	11,6	385
50	0,71	1,4	14,9	526
70	0,71	1,4	16,9	734
95	0,82	1,6	18,3	1003

Электрические характеристики гибкого транспортного провода ПГВА

Провод подключают к сети с постоянным током до 48 В (аккумулятор легкового автомобиля выдаёт 24 вольта).
 Токовые нагрузки в соответствии с таблицей 1.3.4 ПУЭ-7 указаны ниже:


Сечение токопроводящей жилы,  мм2	Токовые нагрузки, А
0,50	11
0,75	15
1,0	17
1,5	23
2,5	30
4	41
6	50
10	80
16	100
25	140
35	170
50	215
70	270
95	330

Электрическое сопротивление токопроводящей жилы в соответствии с нормативным документом ГОСТ 22483-77 приведено в таблице:


Сечение ТПЖ, мм2	Электрическое сопротивление, Ом/км
0,50	40,5
0,75	25,2
1,0	19,8
1,5	13,2
2,5	8,05
4	4,89
6	3,28
10	2,00
16	1,21
25	0,776
35	0,547
50	0,393
70	0,281
95	0,201

Применение и условия эксплуатации медного кабеля ПГВА

Гибкий проводник ПГВА предназначен для соединений источника питания с приборами и другими потребителями, установленными в автомобилях, тракторах и другой технике. Применим на следующих видах транспорта: снегоходы, автомобили, скутеры, сельхозтехнике, мотоциклы и в других автотракторных машинах.

Работает в условиях умеренного макроклиматического района (У) при размещении под навесом (категория 2) в соответствии с ГОСТ 15150-69.
 Провод стойкий:

• к нефтяным продуктам (дизельному топливу, бензину, маслу);
• растрескиванию;
• к воздействиям монтажных и эксплуатационных изгибов при температуре не ниже -30 °С.

Рабочий диапазон температур изделия в пределах от -40 до +70 °С. Сам транспорт эксплуатируют в температурном диапазоне от -40 до +45 °С, а также при относительной влажности 98 % при температуре 27 °С (не образуется конденсат).

Минимальный радиус изгиба составляет 10 наружных диаметров.

Не распространяет горения при одиночной прокладке.
 Срок службы равен 10 годам, в пределах которых обеспечивается наработка на отказ в течение 20 000 часов при температуре +70 °С.Гарантия – 3 года с момента ввода в эксплуатацию.
